ZH 66300 DRO RFS
Характеристики
- Производитель MetalMaster
- Модель ZH 66300 DRO RFS
- Макс. диаметр над станиной, мм 660
- Макс. диаметр над поперечными салазками, мм 420
- Макс. диаметр над выемкой в станине (ГАП), мм 870
- Длина выемки в станине, мм 230
01
Описание
Описание универсального токарно-винторезного станка Master ZH 66300 DRO RFS

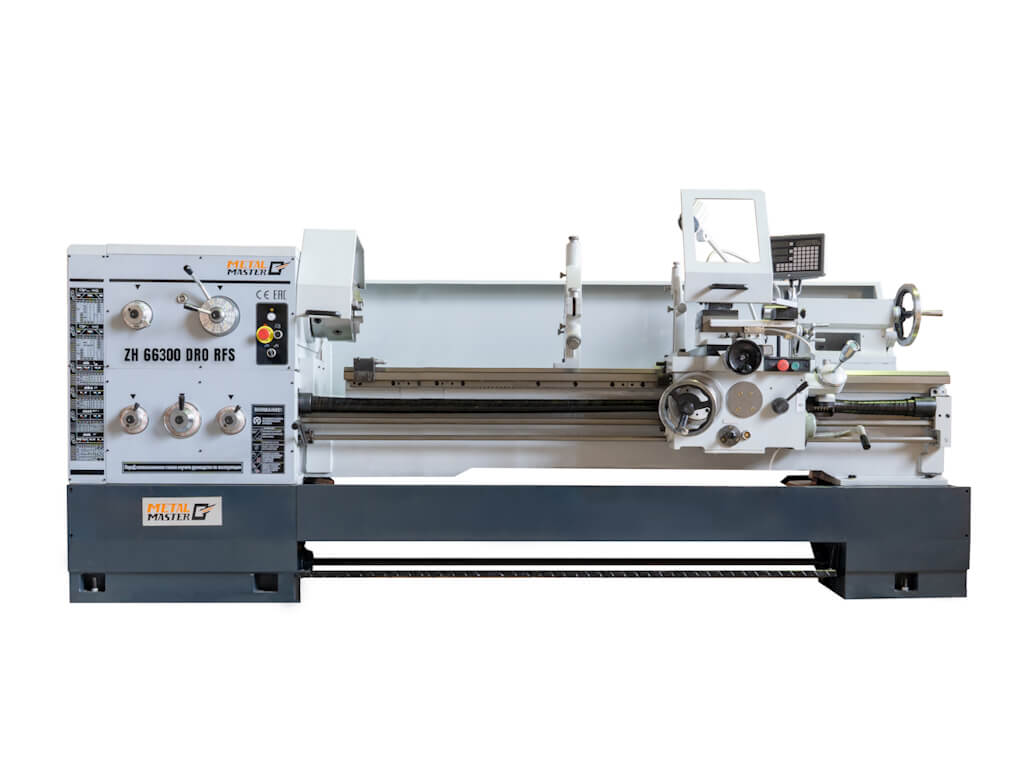

Metal Master ZH 66300 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

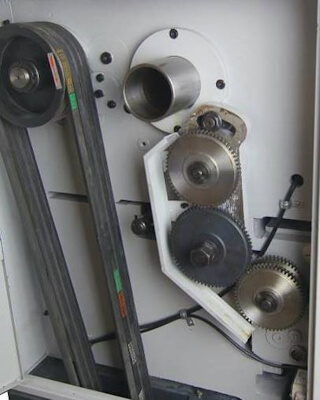

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

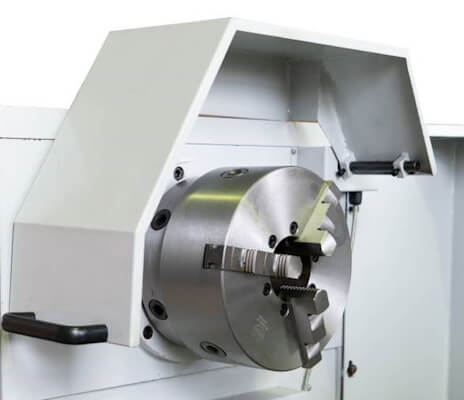

Модель оснащена трехкулачковым патроном диаметром 320 мм с универсальными кулачками в комплекте.

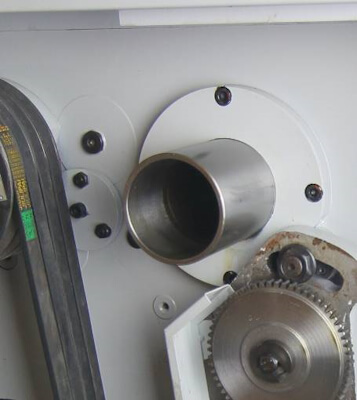

Внутренний диаметр шпинделя составляет 82 мм.

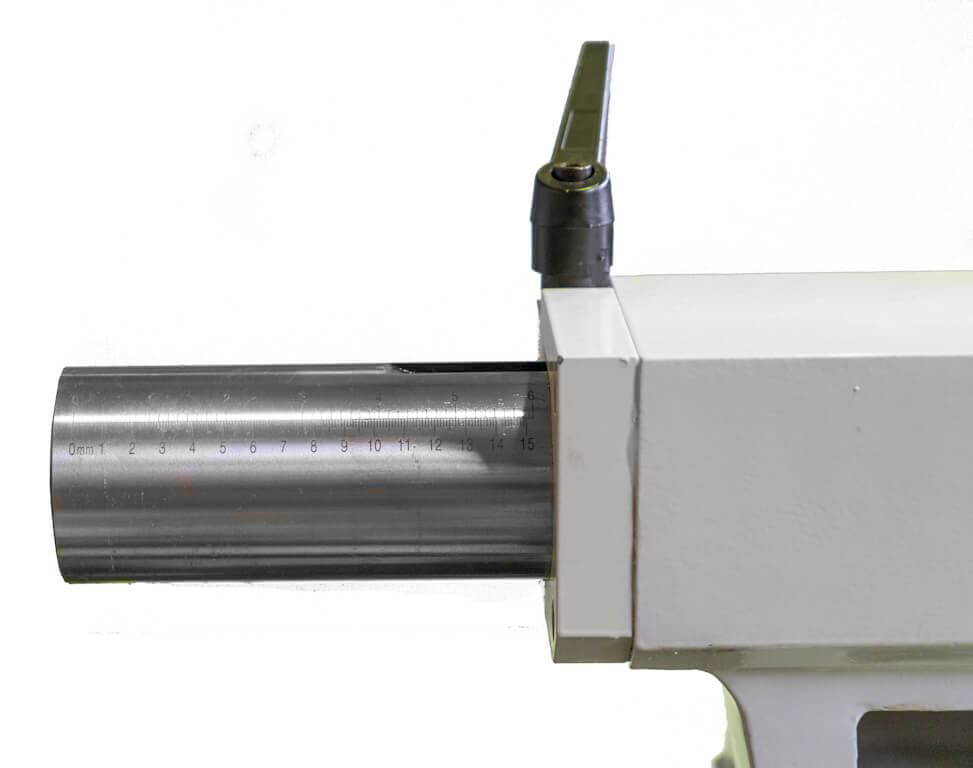

Вылет пиноли задней бабки – 150 мм.

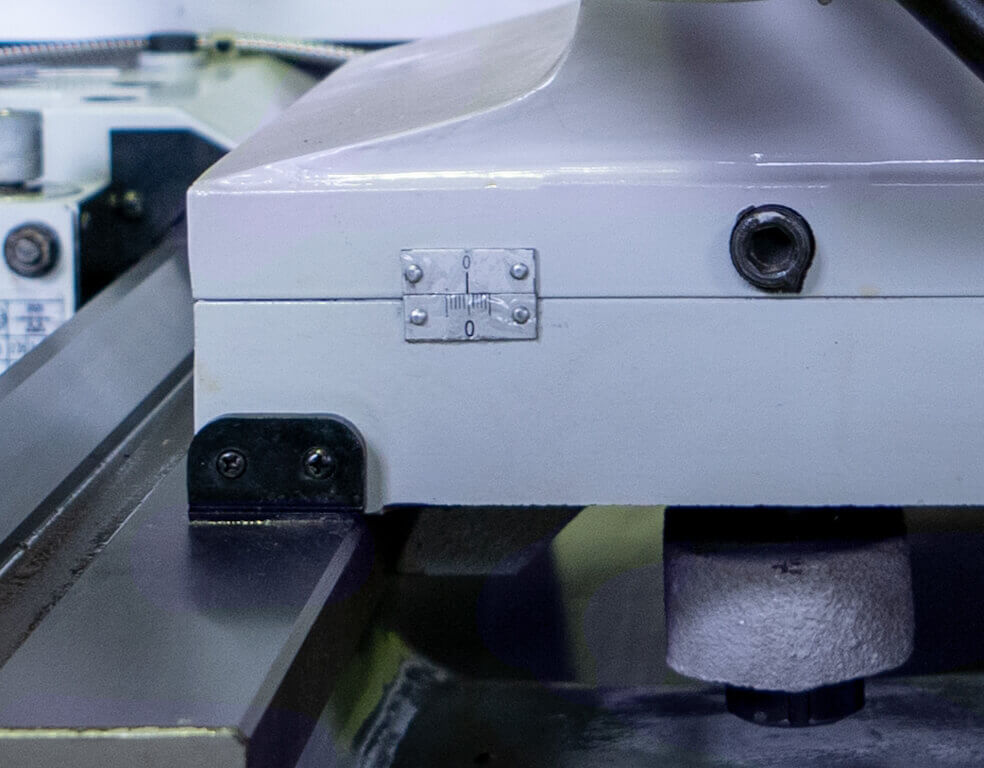

Поперечное смещение составляет ±15 мм

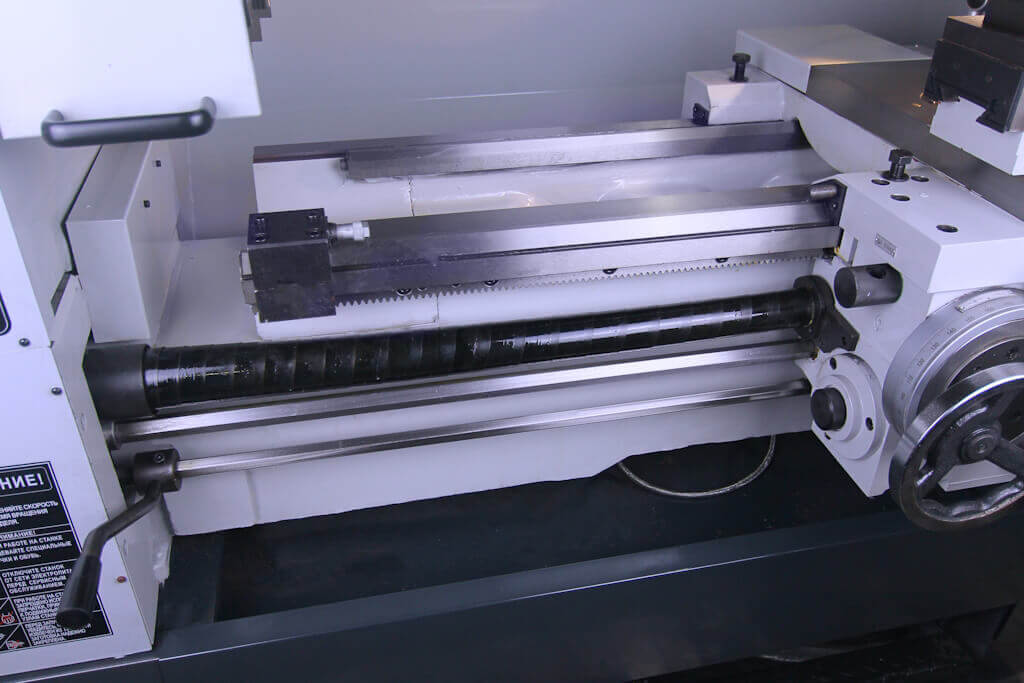

На ходовой винт смонтирован защитный кожух для защиты от стружки.

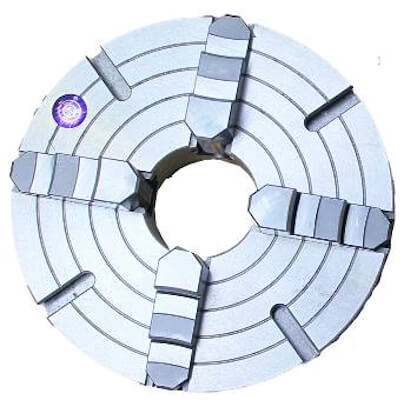

Четырехкулачковый патрон диаметром 400 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

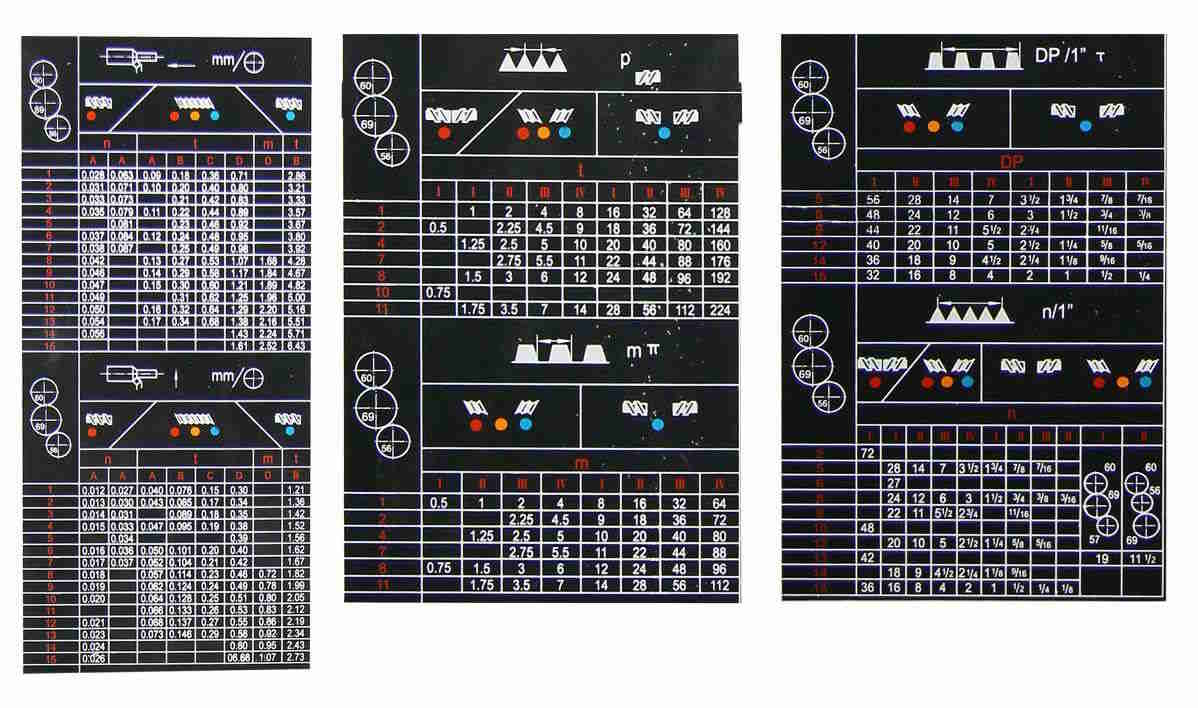

Каждый станок серии ZH имеет удобную и понятную таблицу резьб и подач.

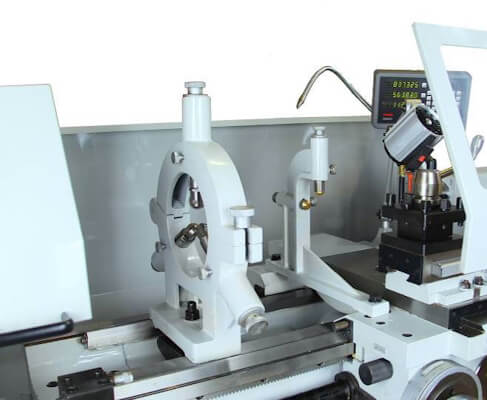

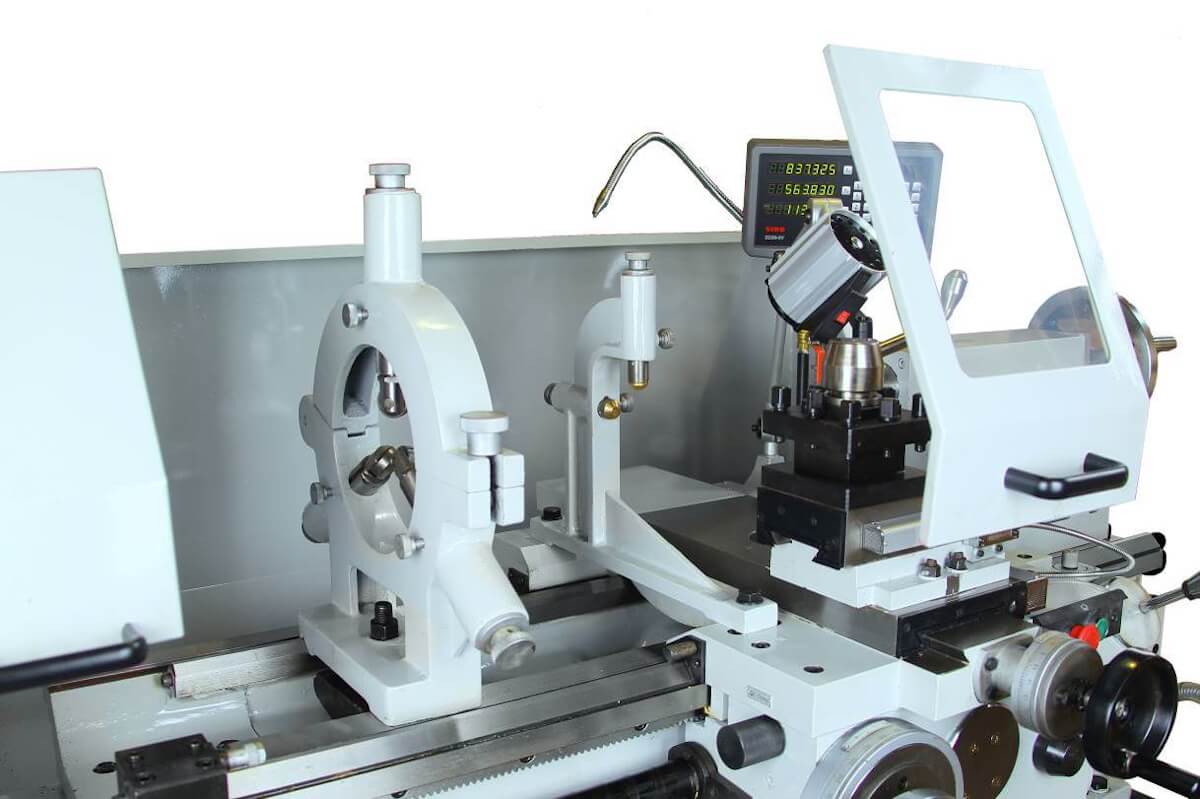

Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Диапазон подвижного люнета 6~100 мм
Диапазон неподвижного люнета 6~125 мм

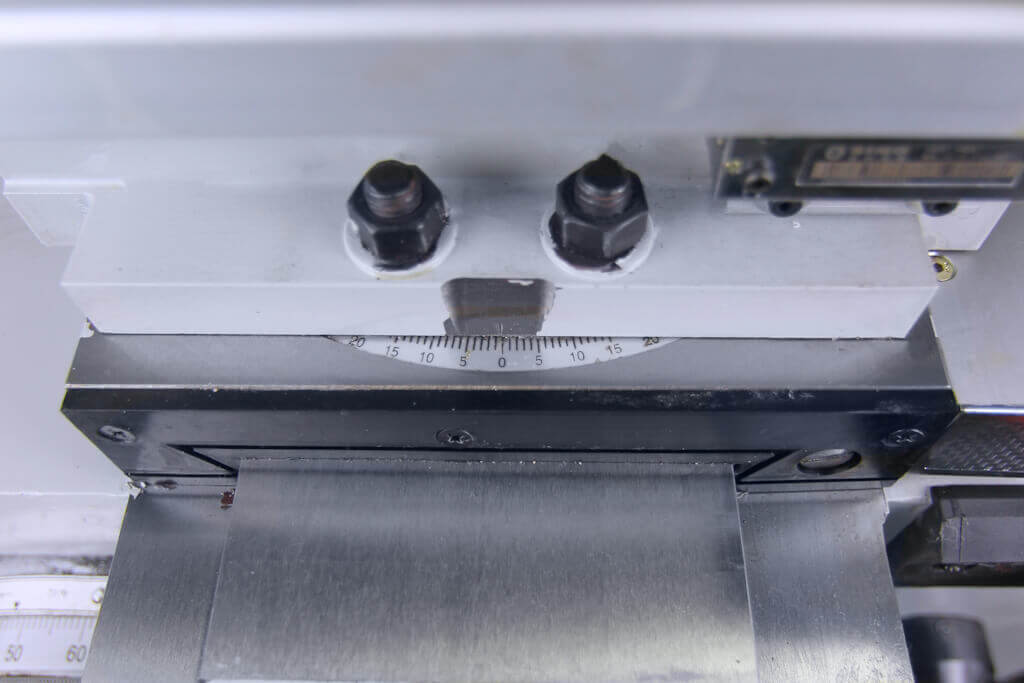

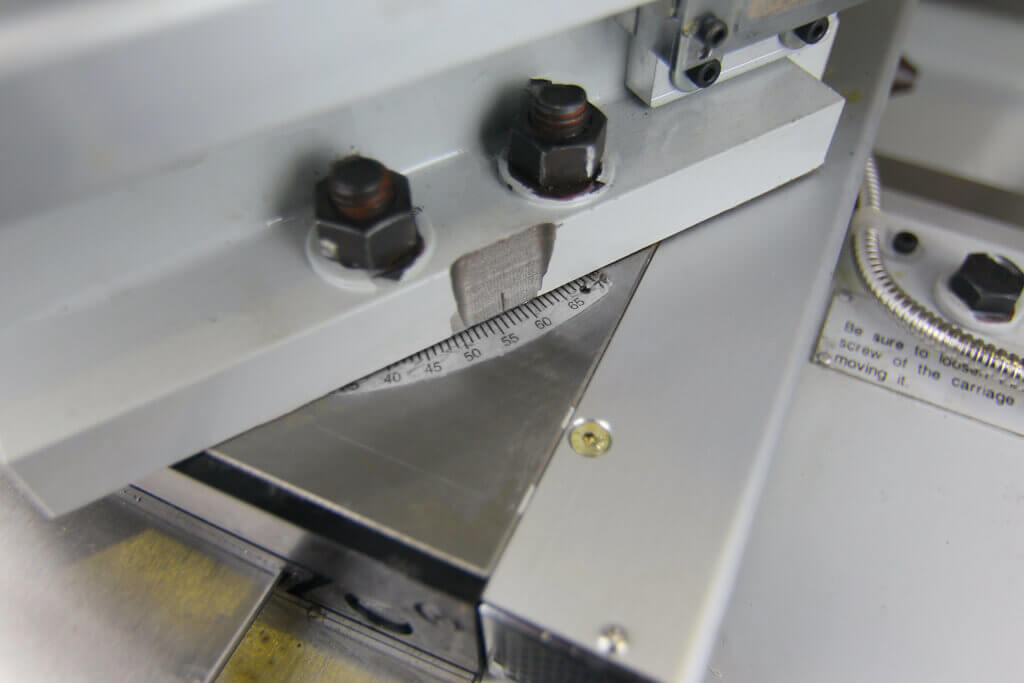

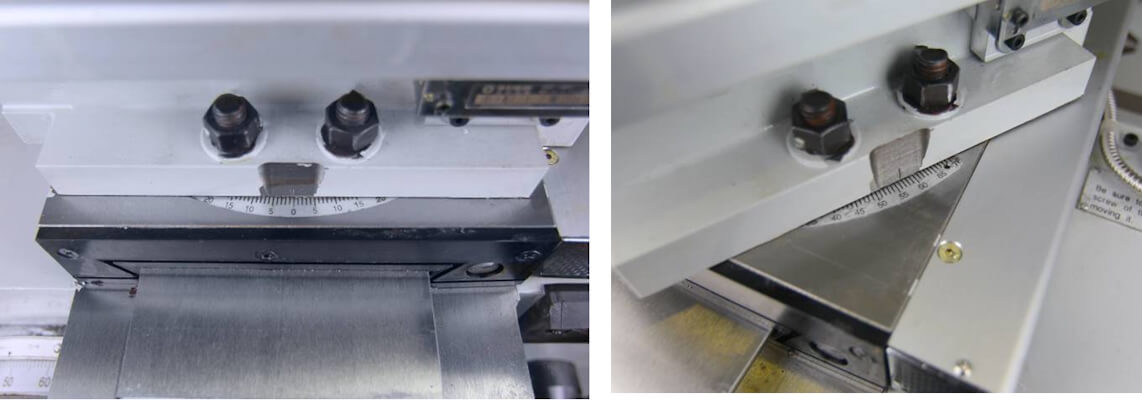

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.

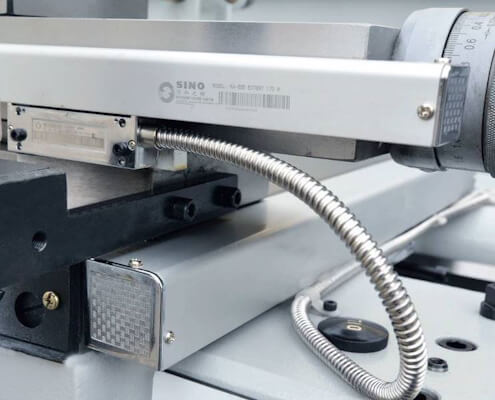

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

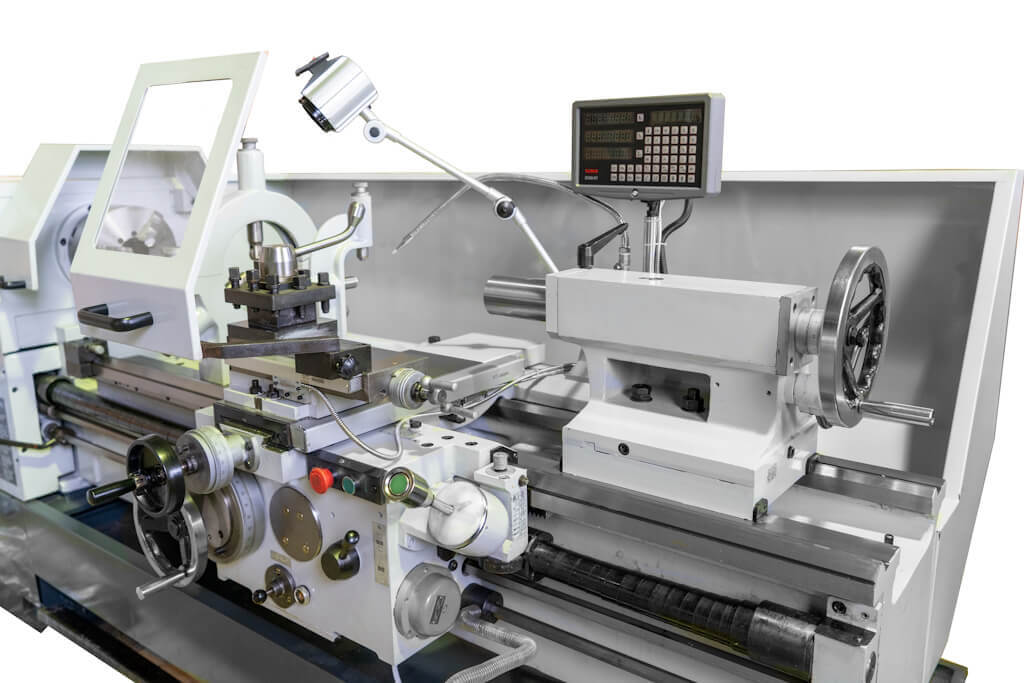

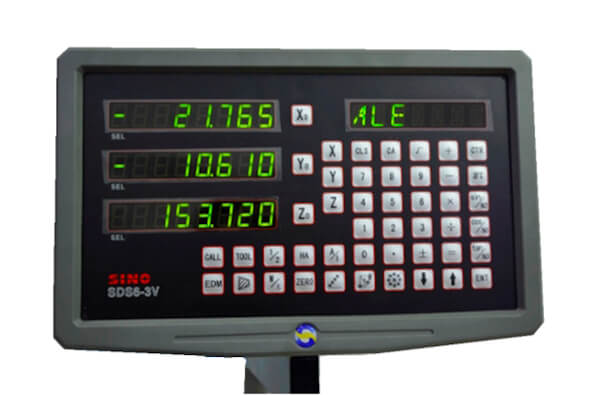

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

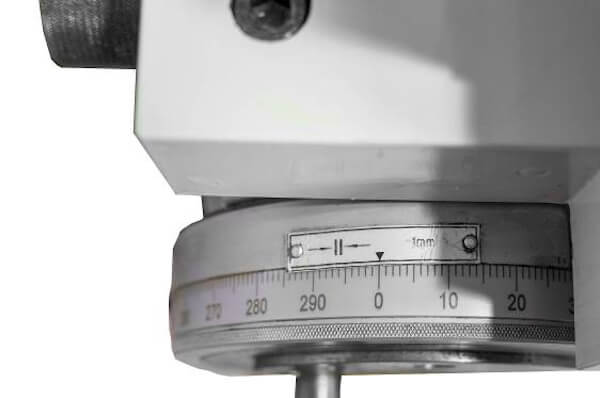

Цена деления лимба продольной подачи — 1 мм

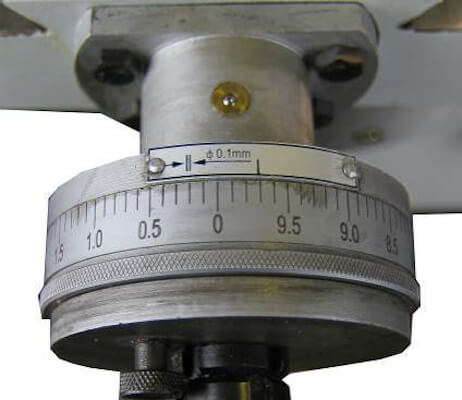

Цена деления лимба поперечной подачи – 0,1 мм.

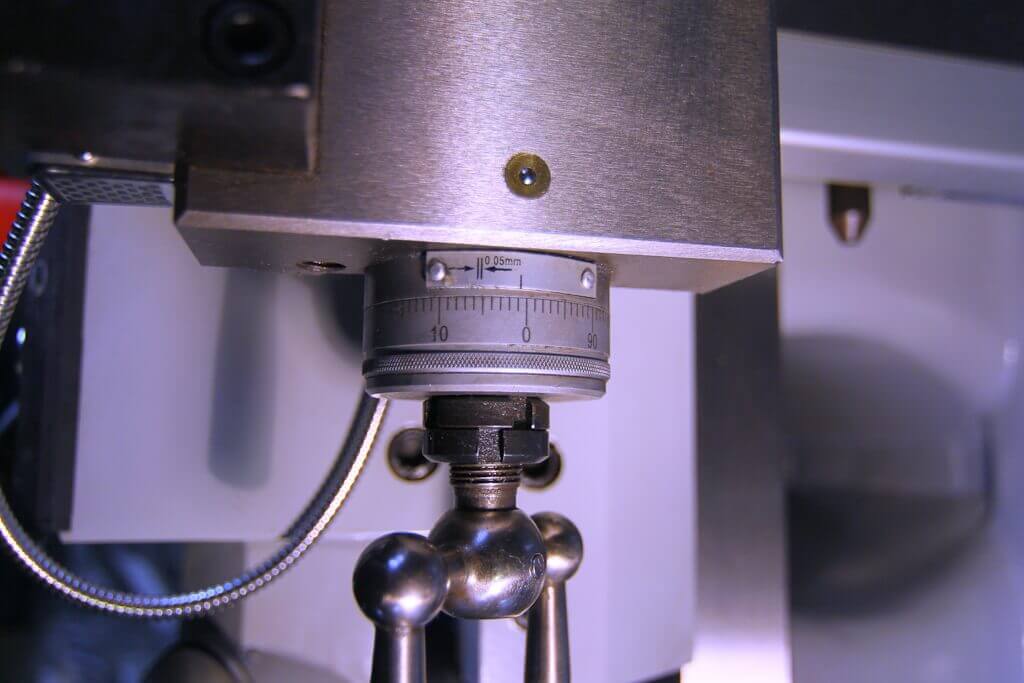

Цена деления лимба тонкой продольной подачи — 0.05 мм

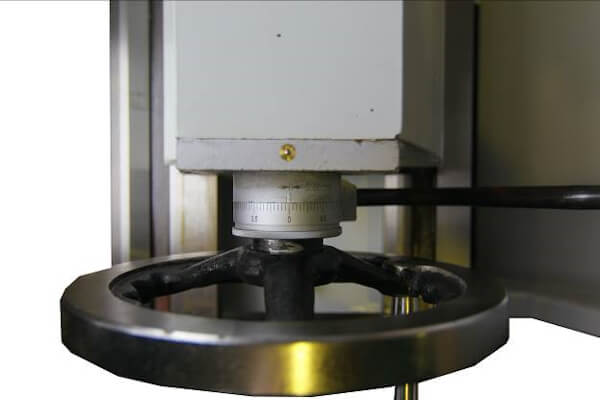

Цена деления лимба задней бабки 0,05мм

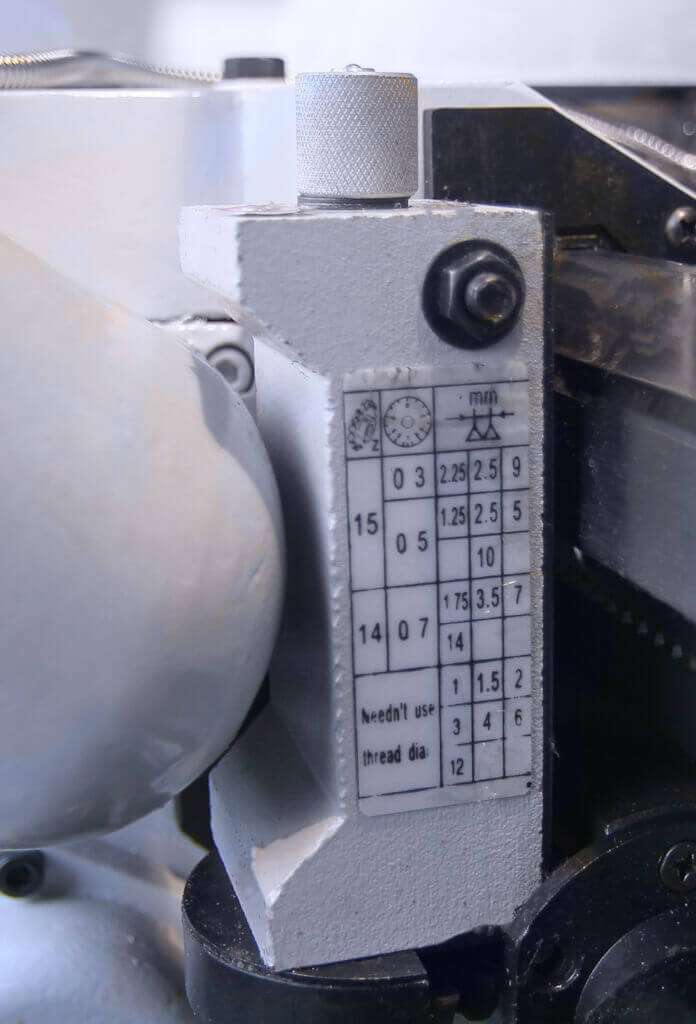

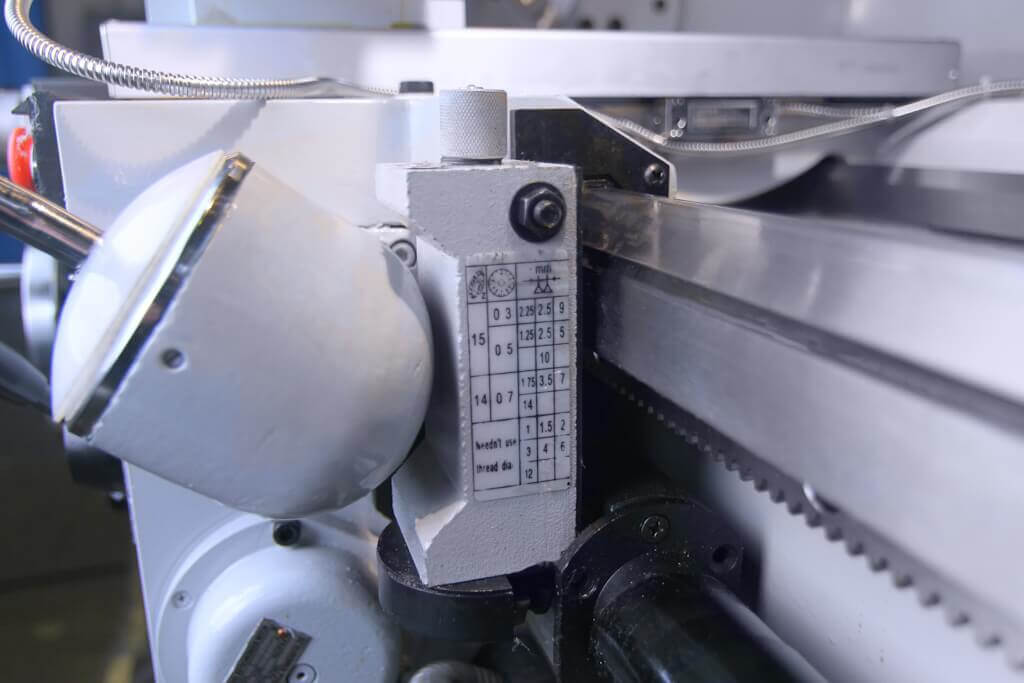

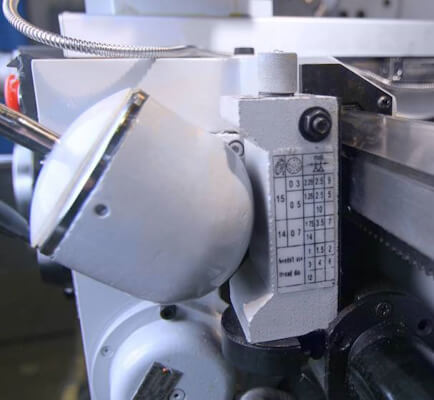

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.

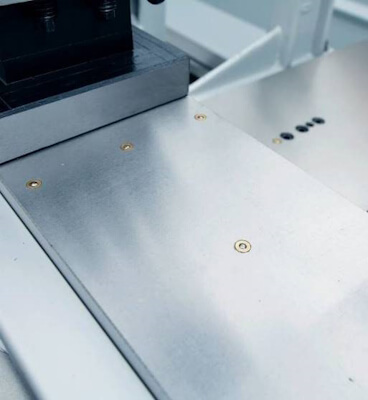

Все подвижные части станка оснащены тавотницами.

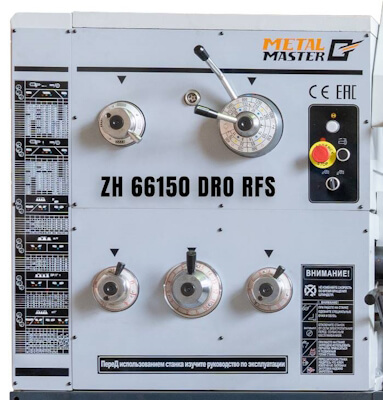

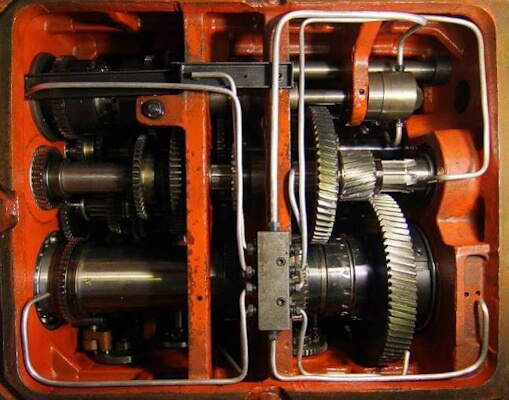

24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

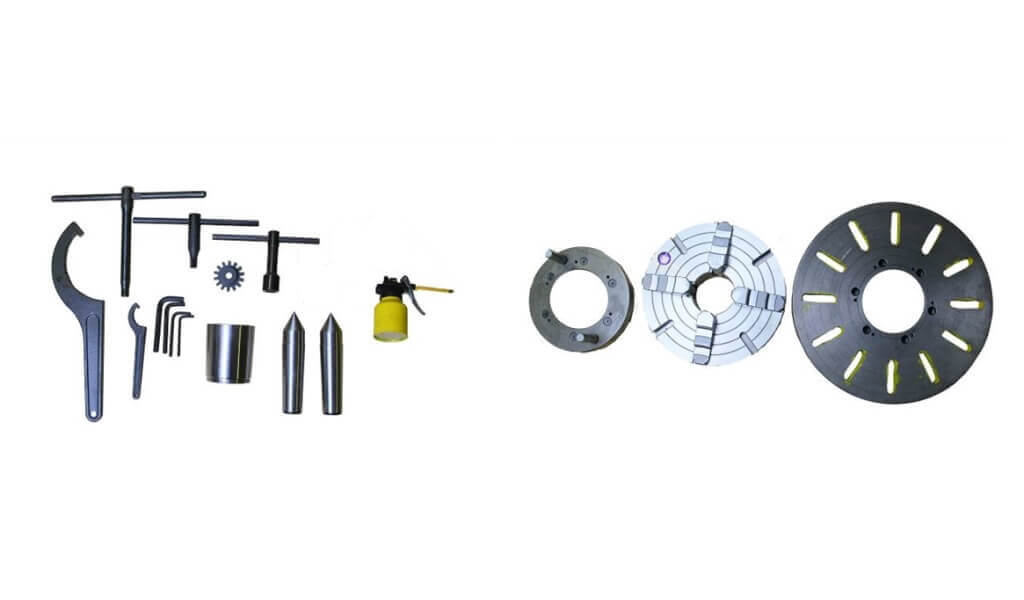

В ЗИП входят ключи, масленка, универсальные кулачки, неподвижный центр МТ №5, конус-переходник, планшайба, набор ключей и руководство пользователя.
Стандартная комплектация:
- 3-х кулачковый патрон 320 мм
- 4-кулачковый патрон 400 мм
- Планшайба 435 мм
- Подвижный люнет 6~100 мм
- Неподвижный люнет 6~125 мм
- Два упорных центра
- Ножной тормоз
- 3-х осевое УЦИ
- Функция быстрого перемещения суппорта
- Ящик с инструментами для обслуживания станка
- Система подачи СОЖ
- Станочная лампа
- Масленка
- Инструкция по эксплуатации на русском языке
Видео
02
Характеристики
| Производитель | MetalMaster |
| Модель | ZH 66300 DRO RFS |
| Макс. диаметр над станиной, мм | 660 |
| Макс. диаметр над поперечными салазками, мм | 420 |
| Макс. диаметр над выемкой в станине (ГАП), мм | 870 |
| Длина выемки в станине, мм | 230 |
| Расстояние между центрами, мм | 3000 |
| Ширина станины, мм | 405 |
| Диаметр отверстия шпинделя, мм | 82 |
| Торец шпинделя | Cam lock D8 |
| Конус отверстия шпинделя | 113-(1:20) |
| Количество передач | 24 |
| Диапазон скоростей шпинделя об/мин | 9~1600 |
| Диапазон нарезаемых метрических резьб | 1~224 мм (22 вида) |
| Диапазон нарезаемых дюймовых резьб | 72~1/8 T.P.I/ (26 видов) |
| Диапазон нарезаемых модульных резьб | 0.5~112 MP (18 видов) |
| Диапазон нарезаемых питчевых резьб | 56~1/4 DP (24 вида) |
| Диапазон продольной подачи, мм | 0,063-2,52 |
| Диапазон поперечной подачи, мм | 0,027-1,07 |
| Диаметр пиноли задней бабки, мм | 75 |
| Макс. ход пиноли задней бабки, мм | 150 |
| Конус шпинделя задней бабки | MT 5 |
| Макс. ход верхней салазки, мм | 145 |
| Макс. ход поперечных салазок, мм | 360 |
| Максимальная сечение резца, мм | 25х25 |
| Мощность двигателя, кВт | 7.5 |
| Габариты станка (ДхШхВ), мм | 4500х1150х1800 |
| Габариты станка в упаковке (ДхШхВ), мм | 4700х1150х2200 |
| Масса нетто/брутто, кг | 4500/5250 |
