Пульты управления

Пульты управления для талей и кран-балок подбирают по трем параметрам: число команд, одна или две скорости, напряжение цепи управления в электрошкафу. Марка тали второстепенна: кнопочный пост XAC подходит и к CD1, и к DHS, если эти параметры совпали. При ошибке в любом из них пост придет и не заработает, а таль будет простаивать до замены. Сами тали смотрите в разделе Тали электрические канатные.

Виды пультов управления для грузоподъемного оборудования

Способ передачи команды и тип привода делят посты на четыре группы, между которыми замена невозможна: пост от тали CD не запустит мини-таль PA, а передатчик Telecrane не подключается к шкафу без своего приемника.

• Кабельный пост XAC: кнопки в корпусе на кабеле от электрошкафа. Основной вариант для талей CD1, DHS и кран-балок, где оператор идет рядом с грузом.

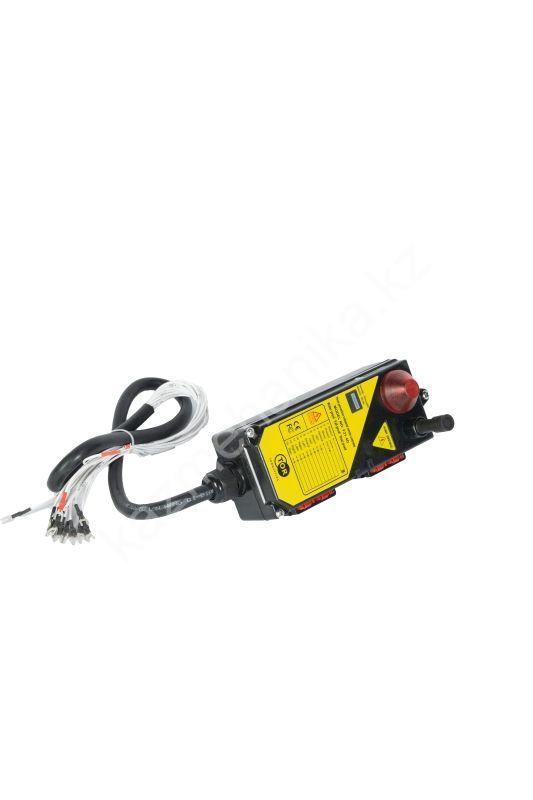

• Радиокомплект TOR F21 или Telecrane A21, A24, A25: передатчик у оператора и приемник в шкафу. Для пролетов, где идти за грузом по кабелю неудобно или небезопасно.
• Пост для мини-талей PA 250/500 и PA 600/1200: внутри стоит пусковой конденсатор однофазного двигателя, поэтому подходит только к своей модели.
• Пост для электролебедки KCD на 220 В: отдельная позиция под однофазную лебедку, заказывается по модели лебедки.

Число кнопок и две скорости

Каждое движение занимает две кнопки: одна на прямой ход, вторая на обратный. Поэтому число кнопок на посту считают по числу механизмов тали или крана. Лишние кнопки останутся неподключенными, недостающие оставят один из механизмов без управления.

• две: стационарная таль (подъем и спуск);
• четыре: таль с кареткой по монорельсу;
• шесть: кран-балка с ходом моста;
• восемь и десять: кран с двумя механизмами подъема или сиреной.

Две скорости число кнопок не удваивают. Кнопка становится двухступенчатой: первое нажатие дает медленный ход, полное нажатие быстрый. В индексе XAC двухскоростное исполнение обозначено девяткой: XAC-A4913Y против односкоростного XAC-A4713Y. Такой пост работает только с двухскоростным двигателем и шкафом, который переключает его обмотки. Среди радиокомплектов двухскоростной вариант один, TOR F21-4D; позиции серии F21-E1B односкоростные.

Расшифровка индекса XAC

Индекс кабельного поста читается слева направо, по нему заказ проверяют без открытия карточки товара. Название позиции в каталоге повторяет индекс словами: «4 кн. 1 ст. + СТОП БУТОН + ключ» и есть XAC-A4713Y.

1. XAC-A: серия кнопочных постов для талей и кранов.
2. Число кнопок: 2, 4, 6, 8 или 10.
3. Скорости: 7 или 8 означает одну скорость, 9 две.
4. Тройка после единицы: аварийный стоп. У XAC-A671 стопа нет, у XAC-A6713 есть.
5. Y на конце: ключ-марка, блокирующая пост при вынутом ключе.

Так XAC-A8913Y раскрывается как восемь кнопок, две скорости, стоп и ключ. Посты серии рассчитаны на напряжение 380 В, оно указано в карточке каждой позиции.

Кабельный пост и радиоуправление

Радиокомплект не заменяет кабельный пост один к одному: у него другой состав и другое поведение при отказе. Таблица показывает, чем оба варианта отличаются для заказчика.

Передатчик и приемник заказывают одной серии одной компании: копир А21 (подменный передатчик) с приемником А25 в пару не встанет. Запасные части к радиокомплекту подбирают по серии: реле STD-S-112LMR и кнопка идут к 21-E1B, платы e-Card к A21. Менять весь комплект из-за одной кнопки не требуется.

Защита и аварийный стоп

Посты XAC защищены по IP65 от пыли и струи воды, но не от погружения. Красная грибовидная кнопка стопа разрывает цепь управления и остается нажатой до ручного возврата. Тройка в конце индекса означает наличие стопа: у XAC-A671 его нет, у XAC-A6713 есть. Ключ-марка (суффикс Y) блокирует пост, пока ключ вынут, и посторонний таль не запустит.

Кнопки хода с самовозвратом: после отпускания кнопки движение прекращается. Такого исполнения требуют «Правила обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов», действующие в РК.

Назначение электрошкафа

Пост или приемник коммутирует только цепь управления. Ток двигателя через кнопку не идет: его включают контакторы в шкафу, там же стоит тепловая защита. Без шкафа пульт не запустит никакое грузоподъемное оборудование, поэтому пост и шкаф подбирают вместе, по числу скоростей и напряжению цепи управления.

Напряжение цепи управления читают на схеме шкафа или на табличке трансформатора внутри него. Под это напряжение выбирают исполнение приемника: TOR F21-E1B поставляется на 36, 220 и 380 В. Приемник на 220 В в шкафу с цепью 36 В работать не будет, и наоборот.

Что проверить перед заказом

Список для снабженца, который заказывает пост на замену или в комплект к новой тали. Данные читают с заводской таблички тали и со схемы электрошкафа: расхождение в одной позиции означает возврат и повторный заказ.

1. Число механизмов тали или крана, отсюда число кнопок.
2. Одна или две скорости у двигателя подъема.
3. Напряжение цепи управления: 36, 220 или 380 В.
4. Нужны ли аварийный стоп и ключ-марка: без стопа в каталоге только XAC-A671.
5. Для мини-тали PA: емкость конденсатора в названии товара, 30 или 80 мкФ.
6. Для радиоуправления: серия приемника, если передатчик заказывается на замену.

Пульты управления: заказ и доставка по Казахстану

Предлагаем купить пульты управления, радиокомплекты и запасные части к ним в интернет-магазине КазМеханика или по телефону: цена указана в карточке каждого товара, интернет-магазин выставляет счет с НДС. Пост или радиокомплект получают в пункте выдачи: пункты открыты в 20 городах, включая Алматы и Астану. Быстрая доставка возможна только со склада: отгрузка до 3 дней, исполнение под заказ с завода идет от месяца. Для поста на замену это существенно: таль стоит, пока не пришел новый пост, поэтому наличие уточняйте до оформления заказа.

Низкие цены на кабельные посты по сравнению с радиокомплектами объясняются конструкцией: в посту только кнопки и контакты, в радиокомплекте передатчик, приемник с реле и блок питания. Купить по лучшей цене радиоуправление можно, сверив число команд с талью: шестикнопочный F21-E1B на стационарную таль с двумя движениями избыточен, там достаточно четырехкнопочного A21-4S. Гарантия на оборудование от 12 месяцев, для юрлиц возможна постоплата. Если таль нестандартная и ни одна строка списка не подходит, напишите на [email protected]: компания подберет пост по схеме шкафа.
