Сверлильные станки

Сверлильные станки по металлу подбирают по двум цифрам: максимальному диаметру сверления по стали и вылету шпинделя, то есть расстоянию от оси сверла до колонны. Первая цифра не допускает сверления отверстий диаметром больше заявленного. Вторая задает, как далеко от края заготовки может располагаться отверстие. Мощность двигателя вторична: под заявленный предел ее закладывает производитель. Ниже разобраны различные типы сверлильных станков из каталога с расшифровкой индексов и порядок выбора под детали конкретного цеха.

Виды сверлильных станков

Станки отличаются жесткостью станины и типом привода. У легких и колонных моделей привод ременный, у редукторных через шестеренчатую коробку. Ременная передача обеспечивает высокие обороты для тонкого инструмента, коробка передает крутящий момент на низких оборотах для крупных без проскальзывания. По этому признаку сверлильные станки различных типов и разделены в таблице.

Универсальные станки и специализированные

Вертикальные и радиальные станки предназначены для работы с деталями из чугуна или стали без привязки к одной операции: это универсальные станки. Специализированные рассчитаны на одну задачу. Магнитные станки могут использоваться на высоте и на боковой поверхности балки, где напольную модель установить невозможно. Сверлильно-присадочные с ЧПУ относятся к деревообработке: сверлят ряды сквозных и глухих отверстий под фурнитуру с высокой точностью шага. Бытовые станки ЗУБР в этом разделе отсутствуют, здесь оборудование для производства.

Скорость вращения шпинделя и подача

Обороты выбирают по инструменту и материалу: для сверла 30 мм по стали они примерно в шесть раз ниже, чем для сверла 5 мм. Регулировка скорости вращения шпинделя осуществляется перестановкой ремня по ступеням шкивов на ременных моделях либо переключением коробки на редукторных. Коробка сохраняет крутящий момент на заданных оборотах, поэтому редукторные станки, которые обеспечивают подачу пиноли без усилия оператора, применяют для крупных размеров.

Регулировка глубины сверления по упору нужна для глухих отверстий. На ременных станках упор выставляют по шкале на пиноли, у моделей с индексом PF автоматический механизм подачи отключается по достижении установленной глубины. Точность сверления при этом задает не привод, а жесткость колонны и биение патрона.

Расшифровка индексов STALEX, Metal Master и JET

• Число у STALEX и Metal Master означает максимальный диаметр сверления по стали в миллиметрах: у DP-20 это 20 мм, у тяжелого MGB80 уже 80 мм. KC у Metal Master обозначает координатный стол, который позволяет устанавливать заготовку по двум осям без разметки.
• Число у JET в сериях JDP и JDR означает размах в дюймах, удвоенное расстояние от оси шпинделя до колонны. Индекс JDP-17 не означает 17 мм по стали: станок принимает заготовку шириной до 17 дюймов, а предел по стали указан в паспорте. Серии JGHD и GHD подписаны в миллиметрах.

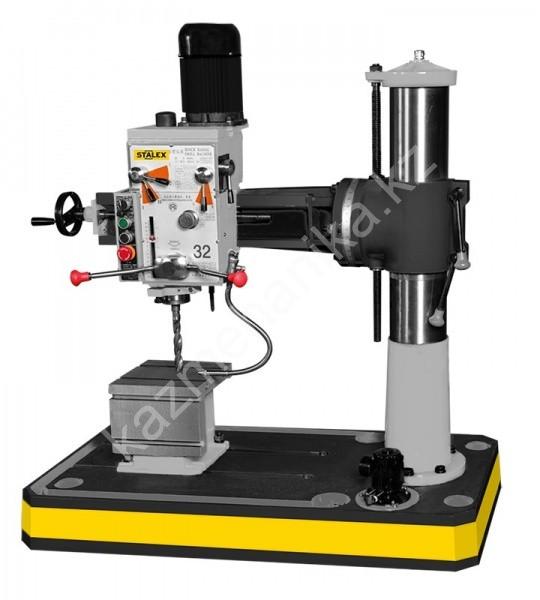

• RD700x32 и RD2000x63 у радиально-сверлильных станков: вылет сверлильной головки в мм и предел по стали.
• 230 В и 400 В: один и тот же сверлильный станок JDP-17 выпускается под однофазную и трехфазную сеть. Исполнение выбирают по сети, подведенной в мастерскую.
• Наличие дополнительных функций в индексе отражено не всегда: реверс и цифровая индикация оборотов проверяются по паспорту модели.

Как выбрать сверлильный станок

Порядок, по которому снабженец может выбрать подходящий сверлильный станок под задачу цеха. Начинать нужно с детали, а не с каталога: предел по стали и расстояние от края детали до оси обработки определяют класс станка, и только после этого сравнивают привод и оснащение.

1. Определите наибольшее отверстие, которое предстоит сверлить в стали, и не выбирайте станок с минимальным запасом. При работе на пределе снижаются производительность станка и точность.
2. Уточните, с какими материалами предстоит работать. Для алюминия и тонкого листа подходит настольный станок с высокими оборотами, для нержавеющей стали и глубокого сверления нужен редуктор, иначе ремень проскальзывает под нагрузкой.
3. Сравните вылет шпинделя с расстоянием от края детали до отверстия. Если деталь не помещается, нужен радиальный станок, а не более мощный колонный.
4. Станок с реверсом подходит также для нарезания резьбы метчиком. У сверлильно-резьбонарезной модели STALEX MTB-25 реверс есть, у базовых его проверяют по паспорту.

Купить сверлильные станки с доставкой по Казахстану

Купить сверлильные станки в нашем интернет-магазине можно со склада или под заказ, сроки у этих вариантов разные. Наличие указано в карточке товара: оборудование со склада отгружается до 3 дней, поставка с завода занимает от месяца. Настольный сверлильный станок получают в пункте выдачи в Алматы, Астане и еще 18 городах Казахстана. Напольный колонный или радиальный станок отправляется транспортной компанией по адресу заказчика, стоимость доставки считается по городу и массе. Габариты и вес радиального станка с вылетом 2000 мм уточняют до отгрузки, чтобы подготовить разгрузку на месте. Цена указана в карточке каждой модели.

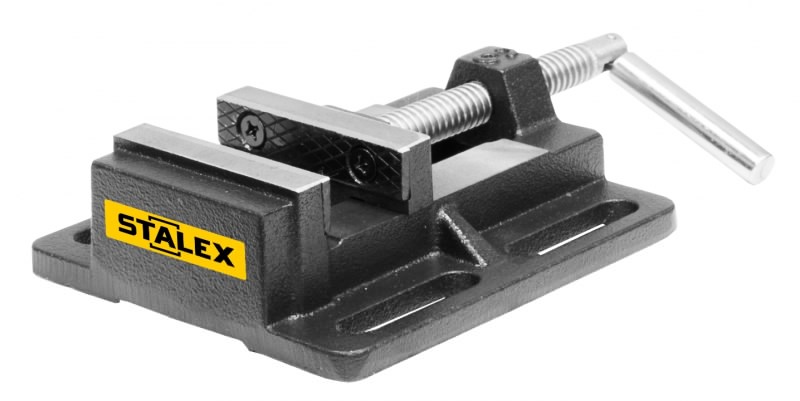

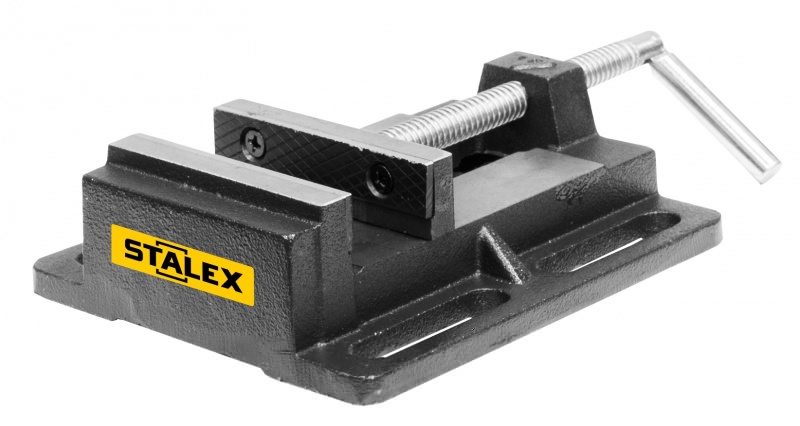

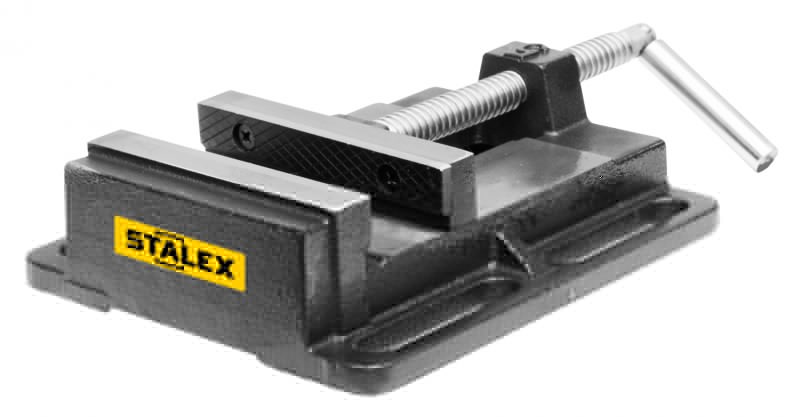

Гарантия на сверлильные станки от 12 месяцев, по брендам с дилерским соглашением гарантийное обслуживание на заводских условиях, запчасти поставляются и после ее окончания. Для юрлиц доступна постоплата, счет выставляется с НДС. Патрон, станочные тиски, резьбонарезной манипулятор и магнитный держатель под него удобнее заказать одной поставкой со станком: посадочный конус и размер стола сверяются до отгрузки. Такие станки часто используются на производственных предприятиях и в других отраслях, где сверление серийное. Если под задачу не подходит ни одна строка таблицы, напишите на [email protected] с чертежом детали, подберем сверлильный станок по диаметру и вылету.
