Тали ручные цепные, червячные и рычажные

Тали ручные цепные поднимают груз без электросети: усилие оператора передается на грузовую цепь через зубчатое колесо, червячную пару или храповик рычага. Для подъема и перемещения грузов с помощью ручного привода важны три величины: усилие на цепи, длина цепи на метр подъема и предельная высота. У трех типов механизма они различаются. Электрические тали описаны в разделе Тали.

Виды ручных талей: цепные шестеренные, червячные, рычажные

Цепные ручные тали ТРШ и HS-C удерживают груз тормозом с храповиком. Червячную таль выбирают ради удержания без тормоза: груз останавливается в любой точке хода без участия тормоза, поэтому с ее помощью выставляют узел при ремонте и монтаже. При частых циклах червячная пара нагревается. Рычажная работает под любым углом: оператор коротким ходом рычага подтягивает груз в стесненных условиях. Это единственный тип с горизонтальной тягой: у цепных талей тяговая цепь должна висеть вертикально, иначе она сходит со звездочки.

Регулярные подъемы на производственном участке и на складе выполняют ручные шестеренные тали: они быстрее червячных и легче при том же тоннаже. Ручные тали применяются там, где сети нет или подъемы редкие.

• Серии ТРШ и ТВ: стационарный подвес на крюк (ТРШСп) или каретка по двутавру (ТРШБп).
• Червячные тали: точная установка, редкие циклы, пожаробезопасное исполнение ПБИ.

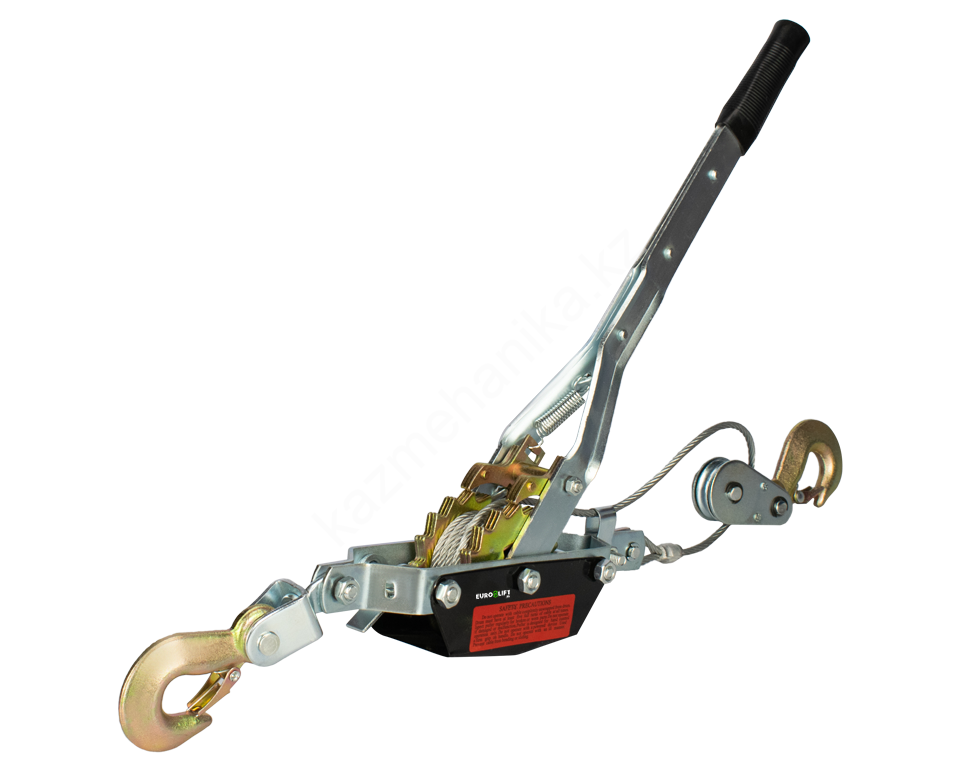

• Рычажные тали: горизонтальная тяга и работа в стесненных условиях.

Основные характеристики ручных талей: масса груза и высота подъема

Ручные цепные тали на 500 кг рассчитаны на оснастку и верстачные работы, 1–2 т применяются для внутрицеховых перегрузок, от 5 т нужны для подъема тяжелых грузов на монтаже металлоконструкций.

1. Масса груза: таль с грузоподъемностью, равной массе изделия, не подходит. Запас 20–25 % считают от веса на крюке вместе со стропами и траверсой.
2. Высота подъема груза: задается длиной грузовой цепи, а не тяговой. Тяговая всегда длиннее, в описании указана грузовая.
3. Крепление: неподвижный крюк для одной точки подъема или каретка, если ручную цепную таль перемещают вдоль балки вместе с грузом. Каретку подбирают по ширине полки двутавра.

Расшифровка индекса ТРШ, ТРЧ, ТРР

• Буква после ТР задает механизм: Ш шестеренная, Ч червячная, Р рычажная. Дальше С для стационарной тали на крюке, Б для передвижной с кареткой по балке.
• ЕхТ3 обозначает взрывозащищенное исполнение, ПБИ пожаробезопасное для участков с горючей пылью.
• Число после индекса дает грузоподъемность в тоннах, Н высоту подъема: ТРШБп-ЕхТ3-2,0 Н=3 м поднимает 2 тонны на 3 метра. У импортных серий в названии стоят тоннаж и высота (OLL 3T 9 м) либо только высота (JLPB 12 м), тогда тоннаж указан в карточке товара.

Купить ручные тали: пункты выдачи и доставка

Тали ручные купить в Казахстане можно с получением в пункте выдачи или с доставкой на объект. Таль до 3 т без каретки забирают в пункте выдачи: тали ручные в Алматы и в Астане выдает пункт Jet Logistic. Всего таких пунктов 20, среди них Караганда, Атырау, Усть-Каменогорск. Ручные тали в Алматы с доставкой по Казахстану в удаленные пункты отгружаются из наличия до 3 дней, поставка под заказ с завода занимает от месяца.

Купить цепную ручную таль на 5–10 т удобнее одной поставкой с кареткой и стропами: комплект отправляется транспортной компанией на адрес объекта, стоимость доставки по всему Казахстану считается по массе и городу. Цена указана в карточке каждой позиции: купить в Алматы или в Кокшетау таль можно по этой цене, к ней добавляется только доставка. Заказ оформляется в интернет-магазине или по телефону, для юрлиц счет с НДС и постоплата. Гарантия от 12 месяцев. Если задача не укладывается ни в одну строку таблицы, напишите на [email protected]: подберем тип механизма, высоту подъема и крепление.
