Z40100H DRO RFS

Характеристики

  • Производитель MetalMaster
  • Характеристики Z40100H DRO RFS
  • Макс. диаметр обработки над станиной, мм 410
  • Макс диаметр обработки над суппортом, мм 230
  • Макс. диаметр обработки над выемкой в станине (ГАП), мм 570
  • Длина выемки в станине, мм 200
Все характеристики
01

Описание

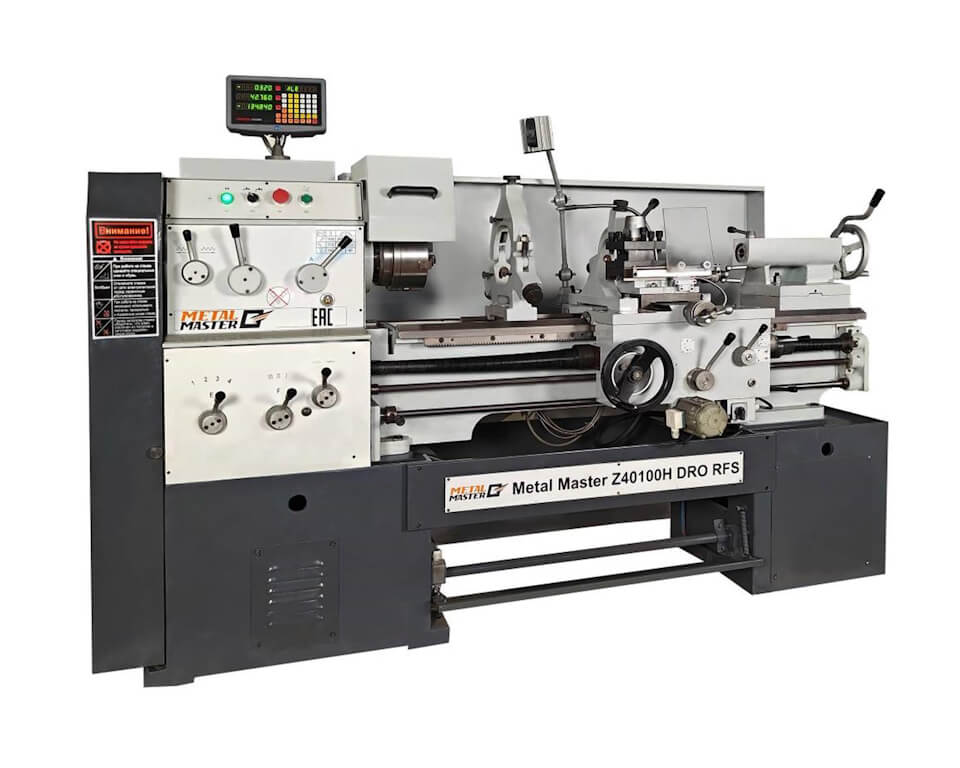

Описание станка Токарно-Винторезный Станок Metal Master Z40100H (410×1000 мм) DRO RFS

Metal Master Z40100H DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.

Особенности:

  • Массивная станина из серого чугуна;
  • Массивная чугунная тумба;
  • Удобная эргономичная конструкция;
  • Система быстрого перемещения суппорта (RFS);
  • Мощный и надежный двигатель 4 кВт;
  • Широкий диапазон нарезаемых резьб;
  • Многоступенчатая коробка передач;
  • Трехосевое УЦИ SINO;
  • Расширенная базовая комплектация.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

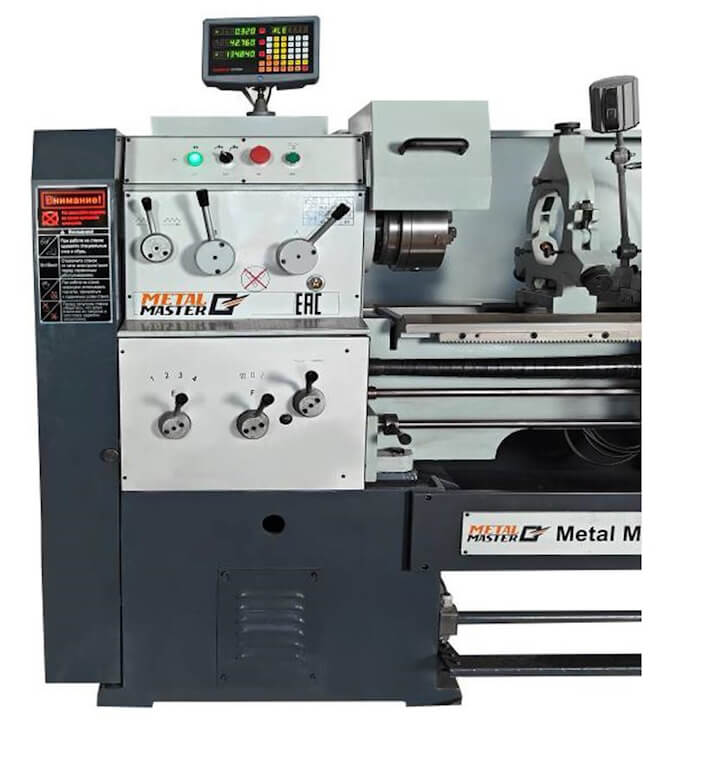

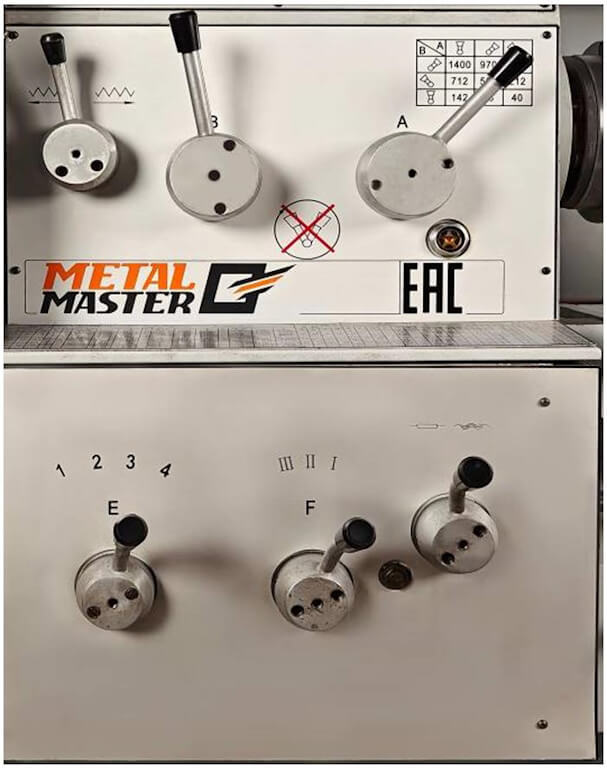

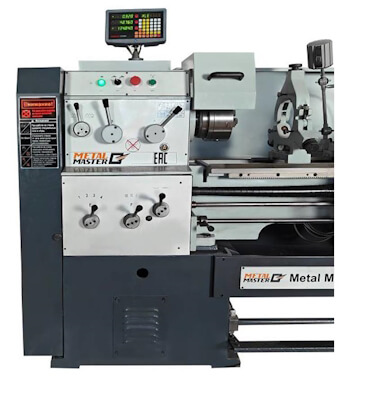

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

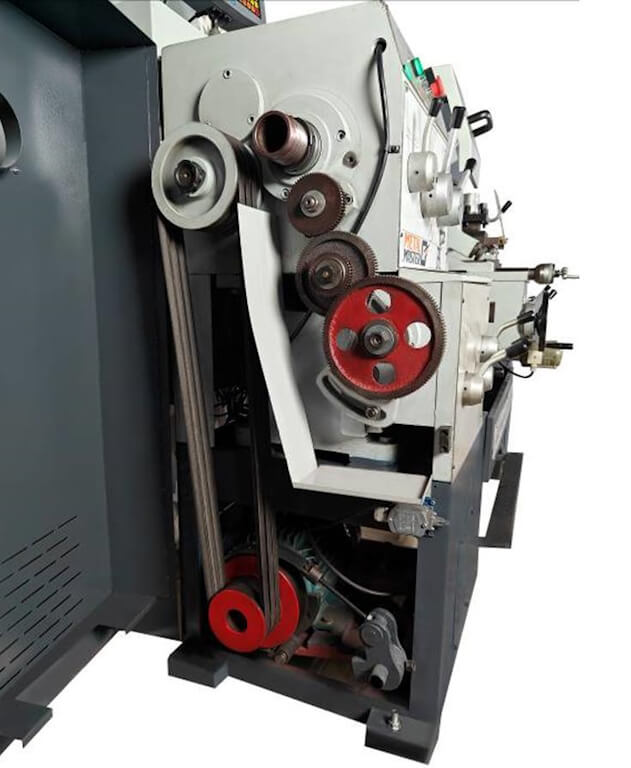

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

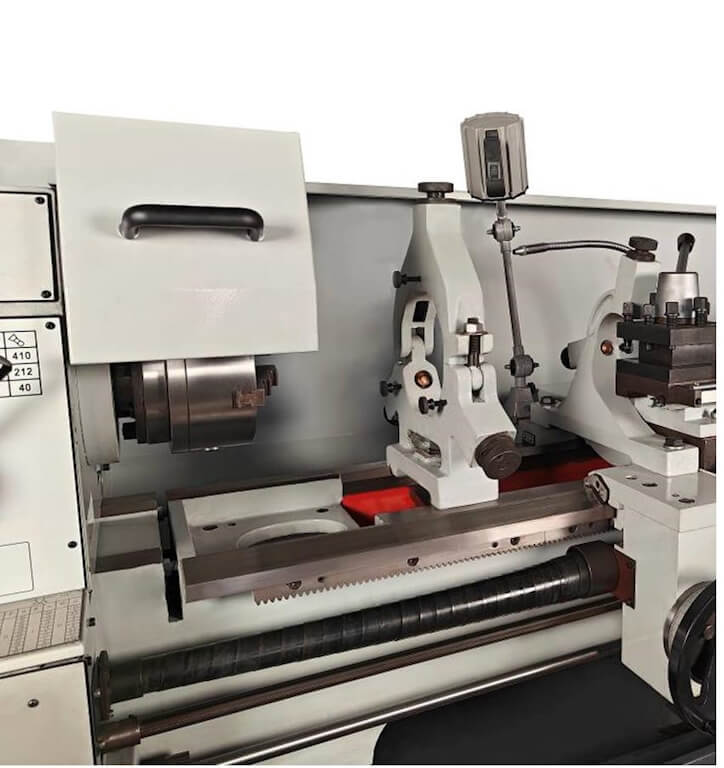

В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

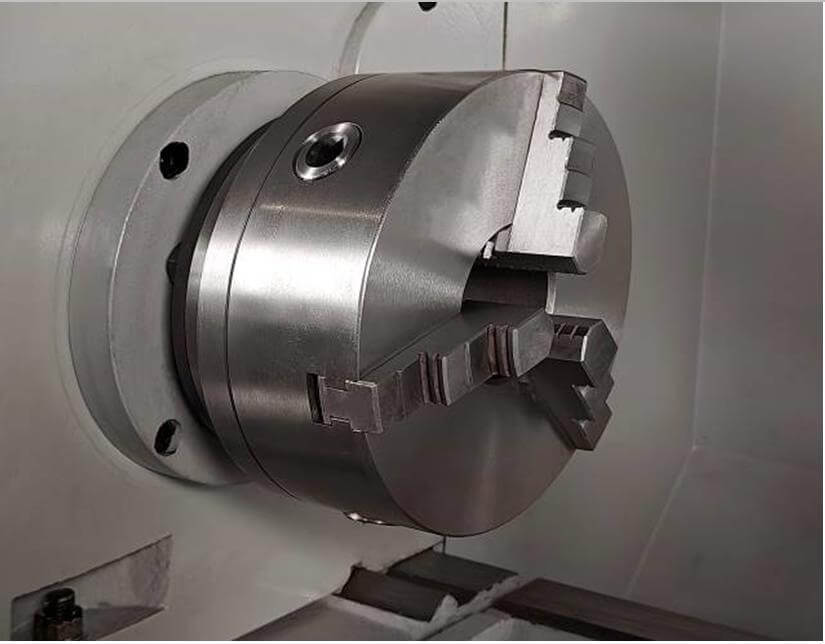

Модель оснащена трехкулачковым патроном диаметром 200 мм с обратными кулачками в комплекте.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

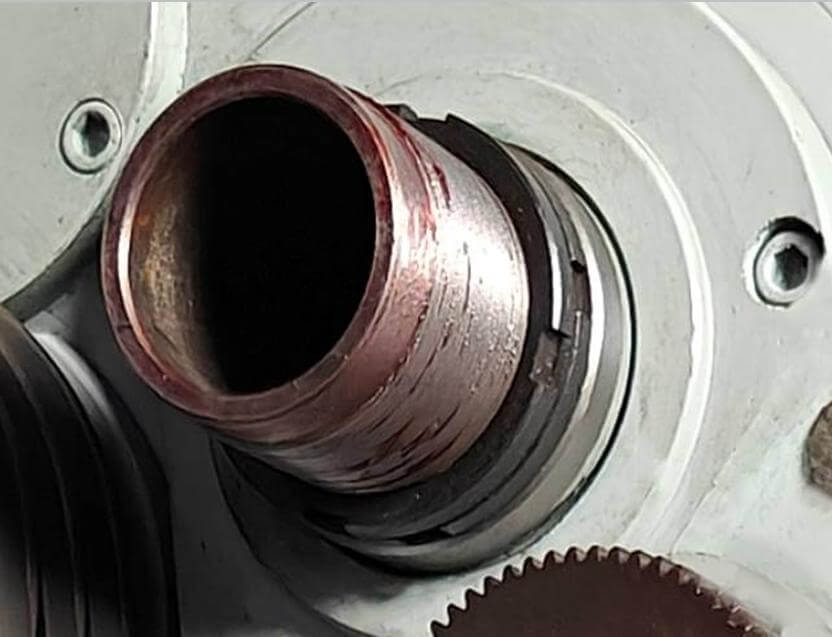

Внутренний диаметр шпинделя составляет 52 мм.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

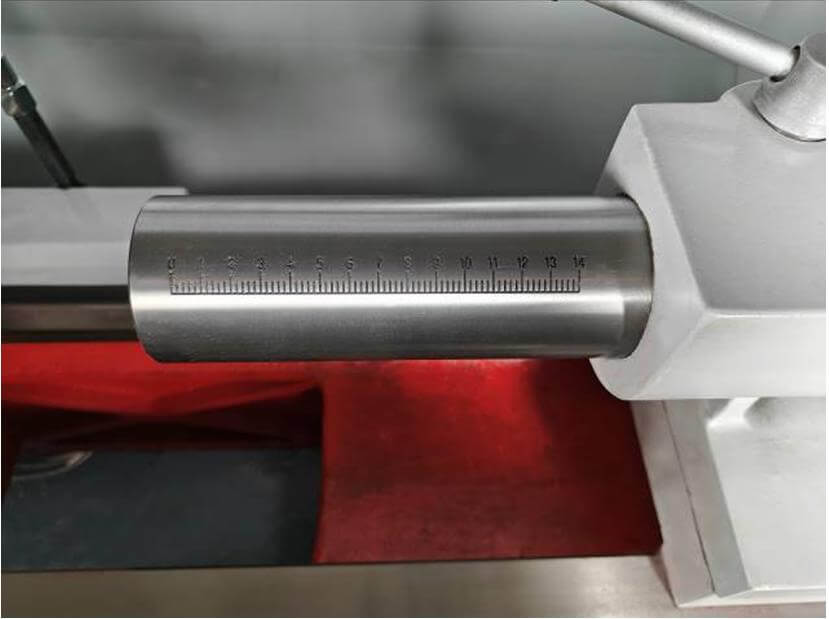

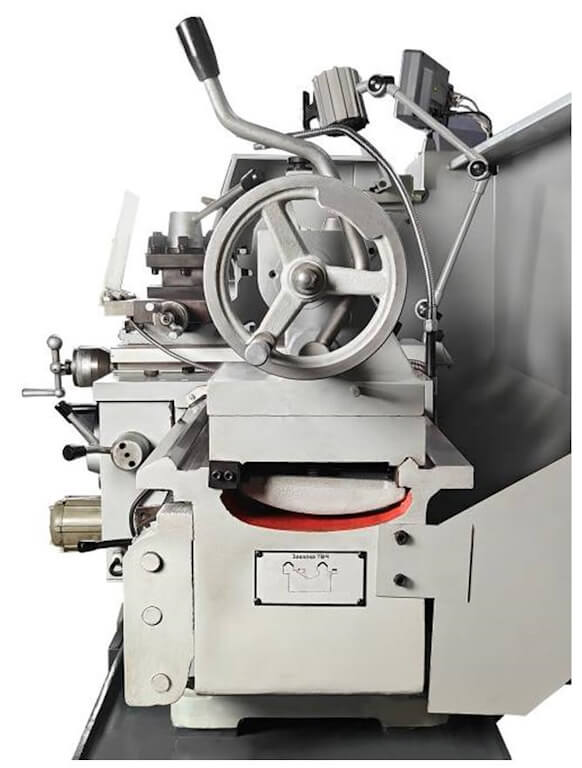

Вылет пиноли задней бабки – 140 мм.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

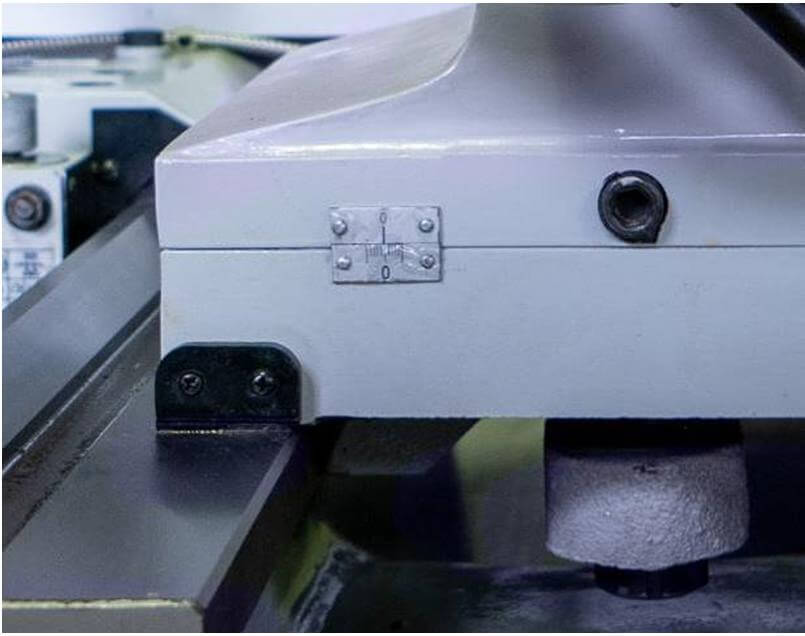

Поперечное смещение составляет ± 5 мм

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

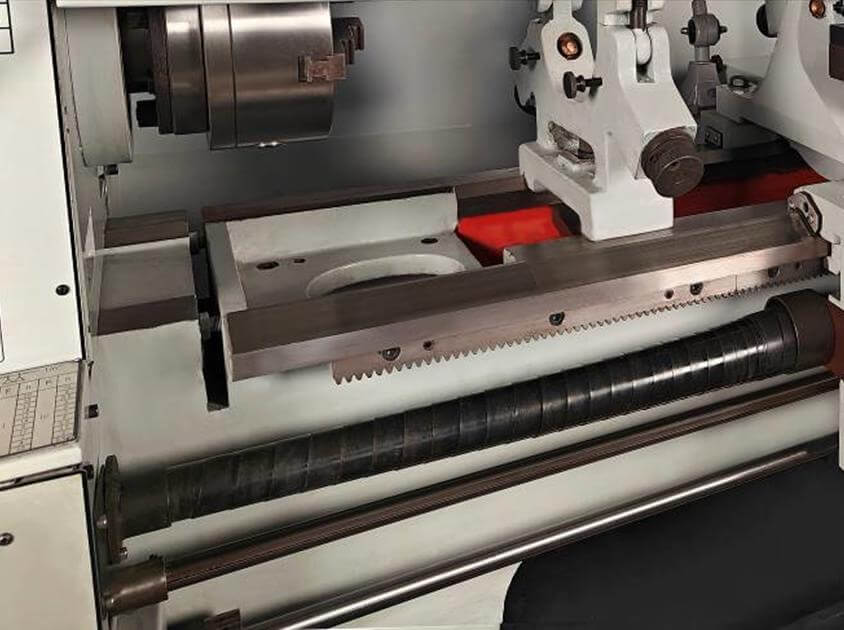

На ходовой винт смонтирован защитный кожух для защиты от стружки.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

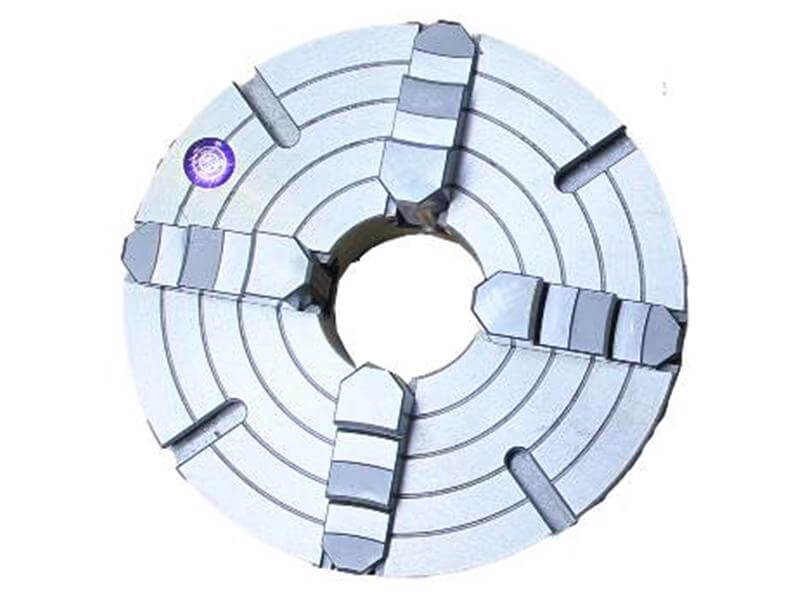

Четырехкулачковый патрон диаметром 250 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

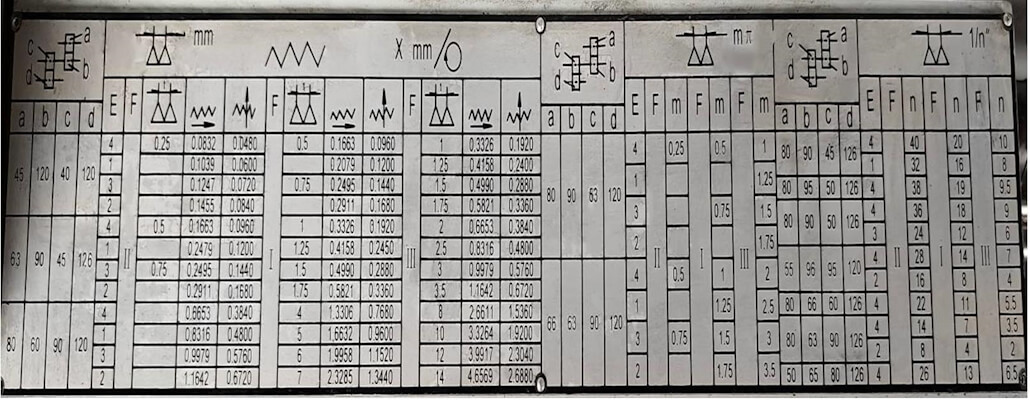

Каждый станок серии Z с индексом H имеет удобную и понятную таблицу резьб и подач.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

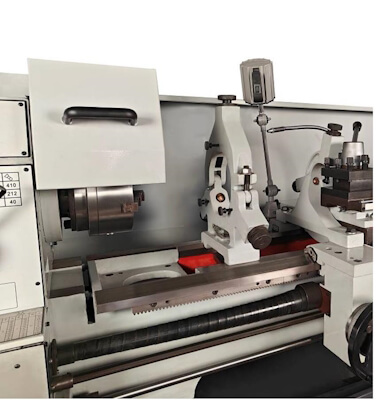

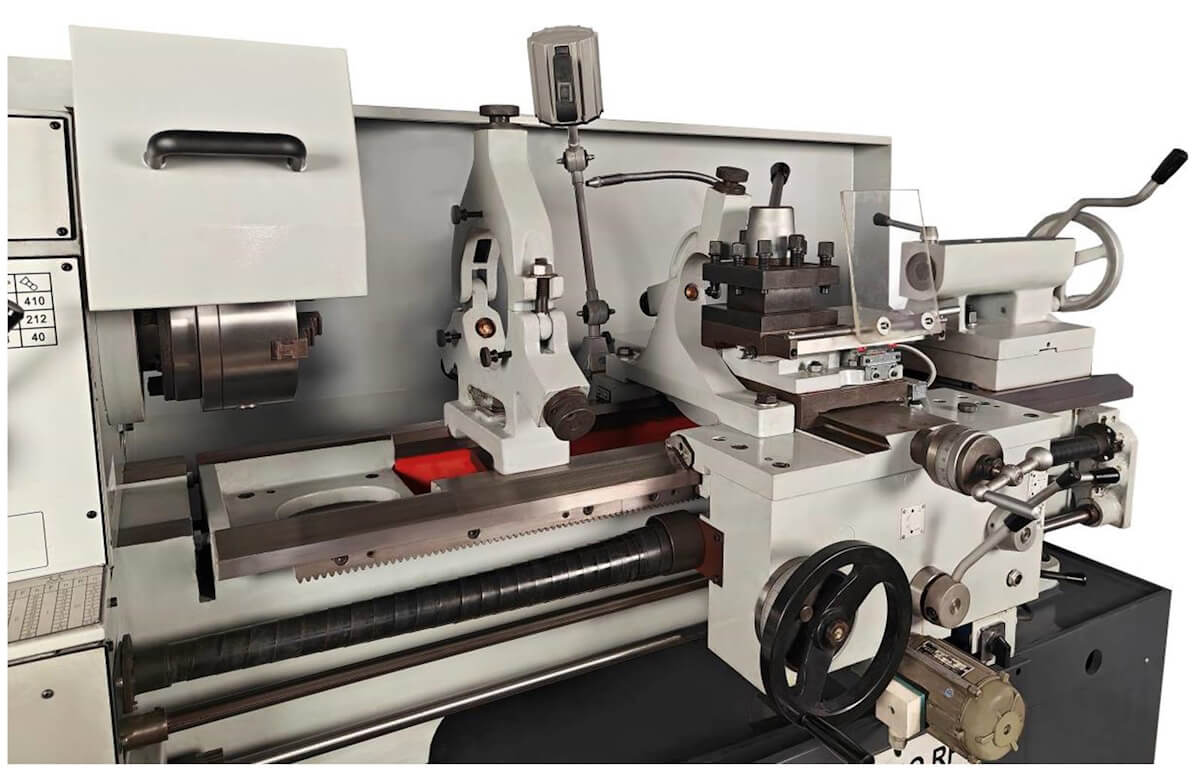

Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Диапазон подвижного люнета 10~90 мм
Диапазон неподвижного люнета 10~130 мм

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

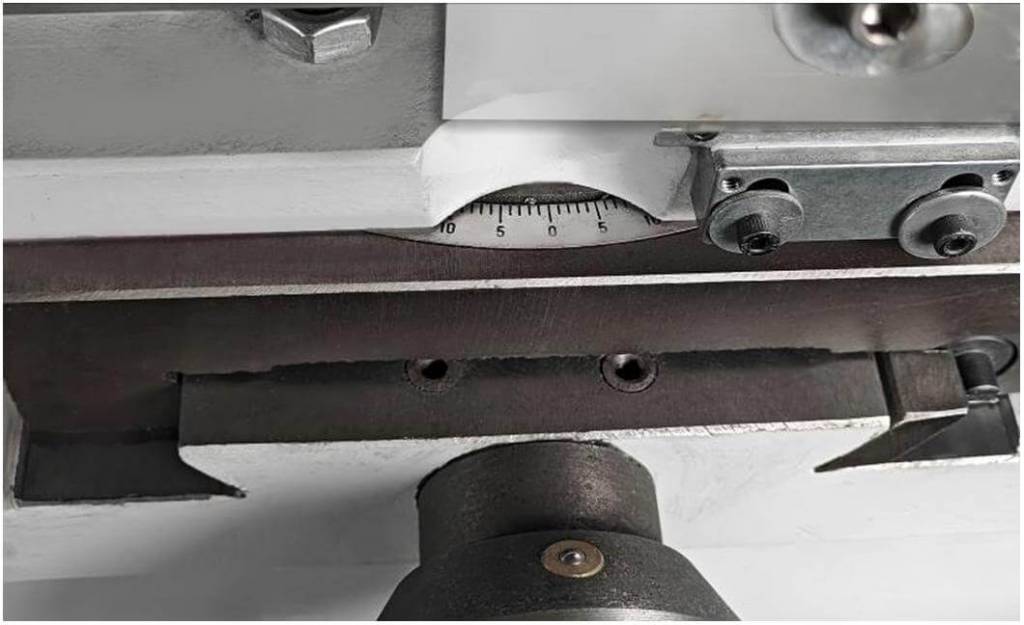

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±45°.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

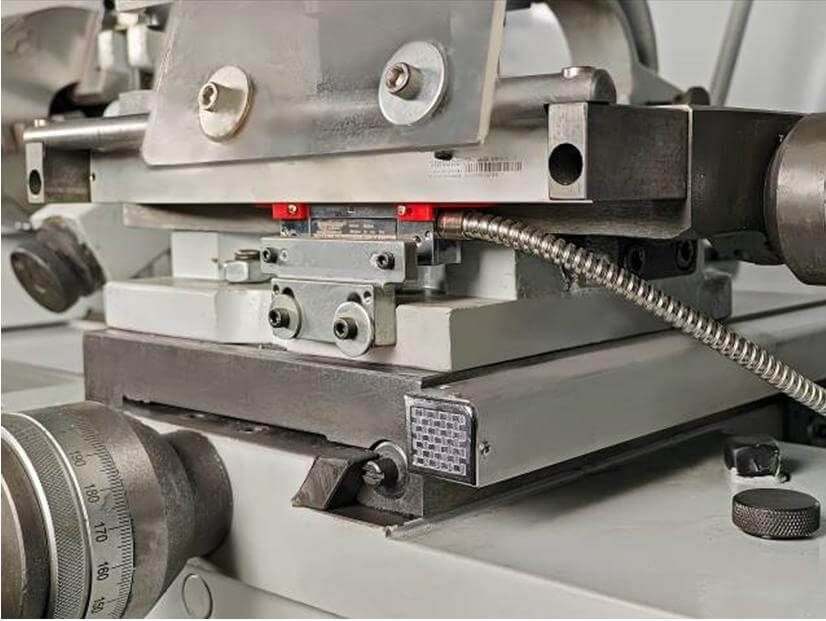

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

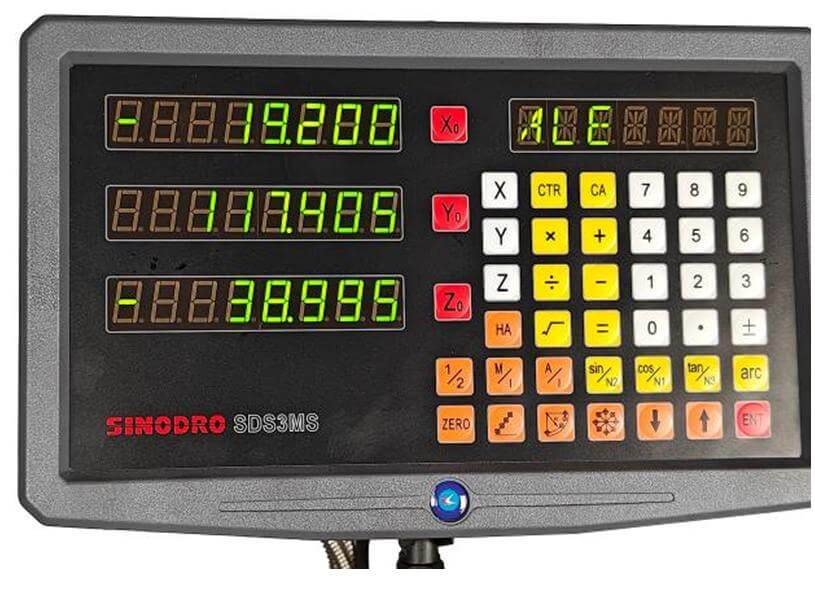

Многофункциональная УЦИ SINO SDS3MS позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

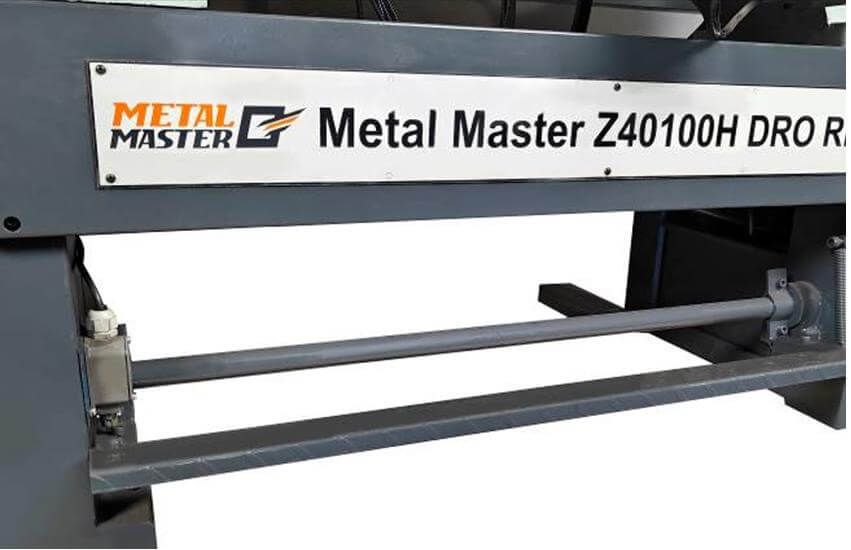

Станок оснащен ножным тормозом, обеспечивающим быстрое торможение.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

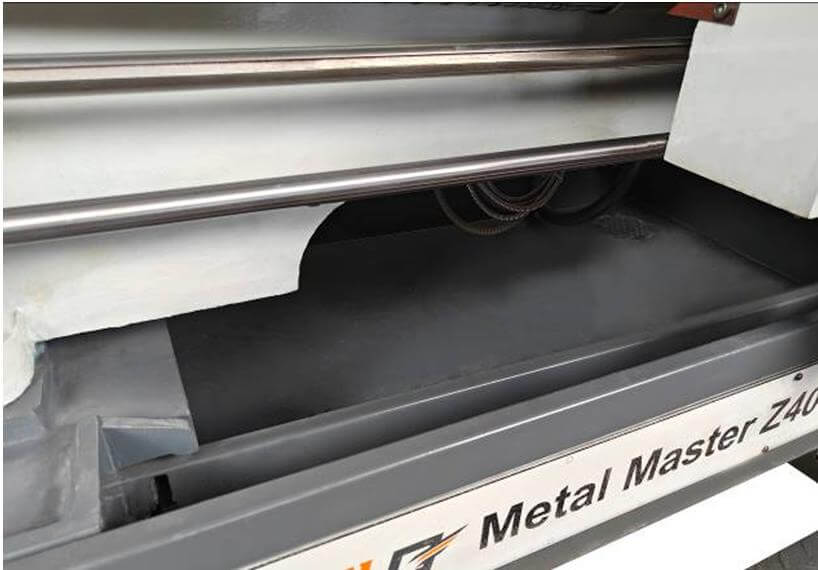

Благодаря наличию специального поддона, в который собирается отработанная стружка в ходе металлообработки, сохраняется порядок на рабочем месте оператора.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

Направляющие станины закалены током высокой частоты и имеют твердость 48-52 HRC.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

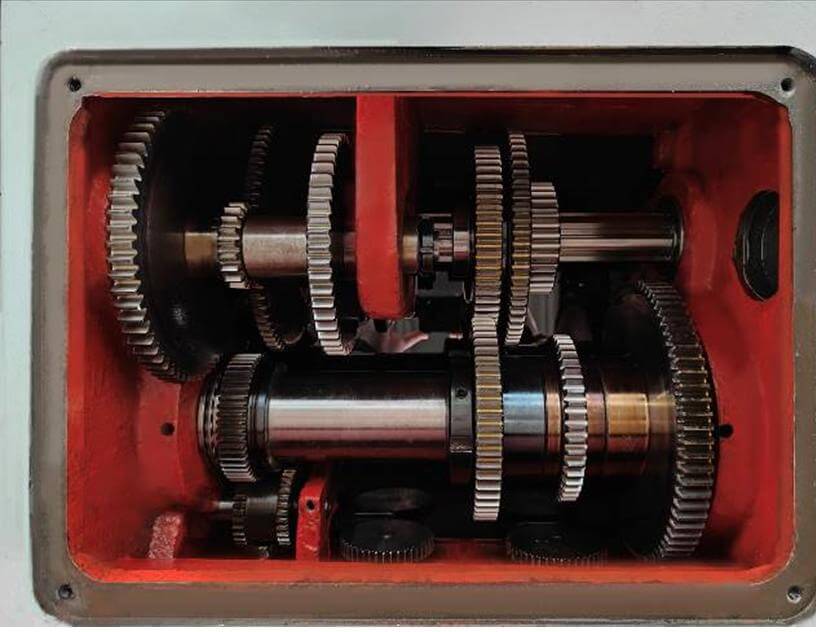

9-ти ступенчатая коробка передач, изготовленная из качественной, конструкционной стали, развивает большой крутящий момент на малых оборотах.

Токарно-Винторезный Станок Metal Master Z40100H DRO RFS

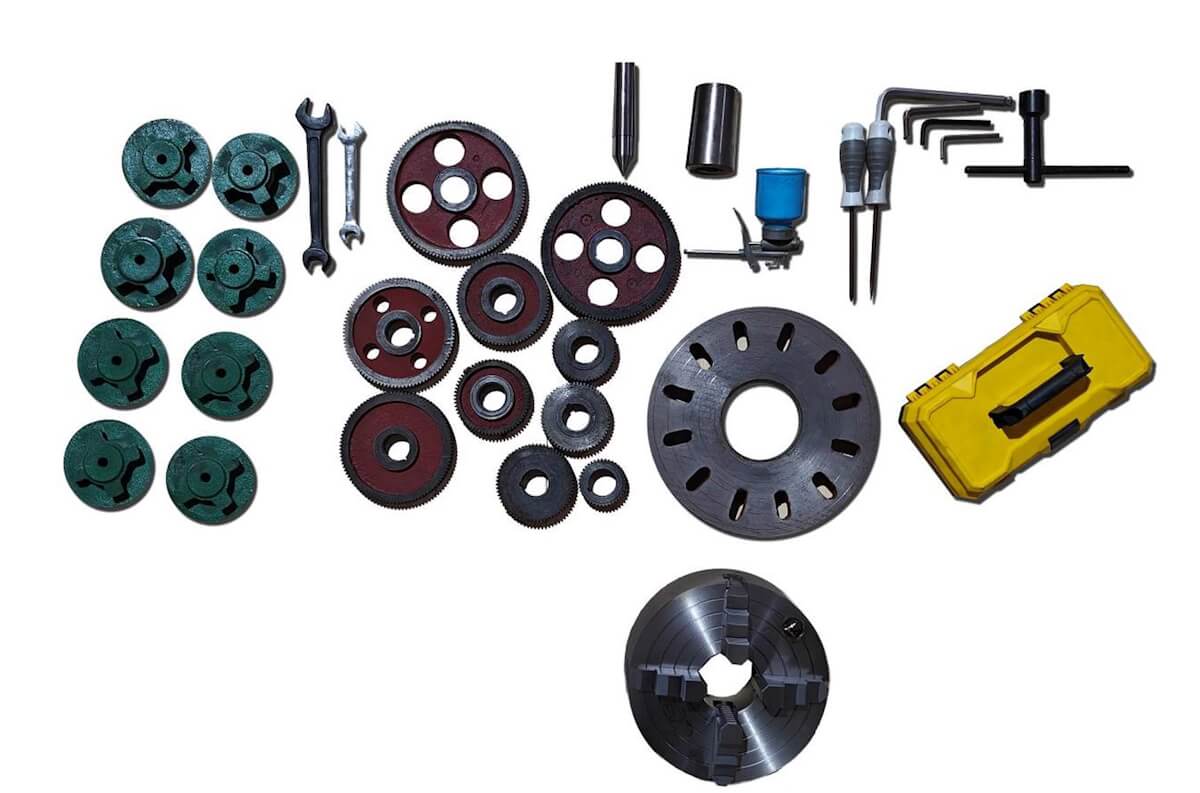

В ЗИП входят гаечные ключи, масленка, 4-кулачковый патрон, неподвижный центр МТ №4, конус-переходник, планшайба, набор ключей и руководство пользователя.

Стандартная комплектация:

  • 3-х кулачковый патрон ø 200 мм;
  • 4-х кулачковый патрон ø 250 мм;
  • Неподвижный люнет 10-130 мм;
  • Подвижный люнет 10-90 мм;
  • Планшайба ø 300 мм;
  • Защита патрона;
  • Защита от брызг;
  • Ножной тормоз;
  • 3-осевое УЦИ;
  • Защита суппорта;
  • Быстрый холостой ход суппорта по двум осям (RFS);
  • Защита ходового винта;
  • Инструментальный ящик с набором ЗИП;
  • Инструкция по эксплуатации на русском языке.

Видео

Видеообзор►
02

Характеристики

ПроизводительMetalMaster
ХарактеристикиZ40100H DRO RFS
Макс. диаметр обработки над станиной, мм410
Макс диаметр обработки над суппортом, мм230
Макс. диаметр обработки над выемкой в станине (ГАП), мм570
Длина выемки в станине, мм200
Расстояние между центрами, мм1000
Ширина станины, мм360
Диаметр сквозного отверстия шпинделя, мм52
Торец шпинделяISO-C6
Конус шпинделяМТ6
Количество передач9
Диапазон скоростей шпинделя, об/мин40~1400
Диапазон нарезаемых метрических резьб, мм0,25~14 (29 видов)
Диапазон нарезаемых дюймовых резьб, ниток на дюйм2~40 T.P.I (33 вида)
Диапазон нарезаемых модульных резьб0,25~3,5 MP (17 видов)
Диапазон нарезаемых питчевых резьб4~112 DP(50 видов)
Диапазон автоматической продольной подачи, мм/об0,0832~4,6569 (36 видов)
Диапазон автоматической поперечной подачи, мм/об0,048~2,688 (36 видов)
Быстрый продольный холостой ход суппорта, м/мин0,4
Быстрый поперечный холостой ход суппорта, м/мин0,5
Макс. сечение резца, мм20×20
Макс. ход верхней салазки суппорта, мм95
Макс. ход поперечной салазки суппорта, мм200
Диаметр пиноли задней бабки, мм65
Макс. ход пиноли задней бабки, мм140
Конус пиноли задней бабкиМТ4
Мощность двигателя, кВт4
Мощность двигателя помпы СОЖ, кВт0,09
Мощность двигателя быстрой подачи, кВт0,125
Напряжение, В380
Масса нетто / брутто, кг1550 / 1800
Габаритные размеры (ДхШхВ), мм2370×1080×1730
Размеры упаковки (ДхШхВ), мм2420×1120×1780
