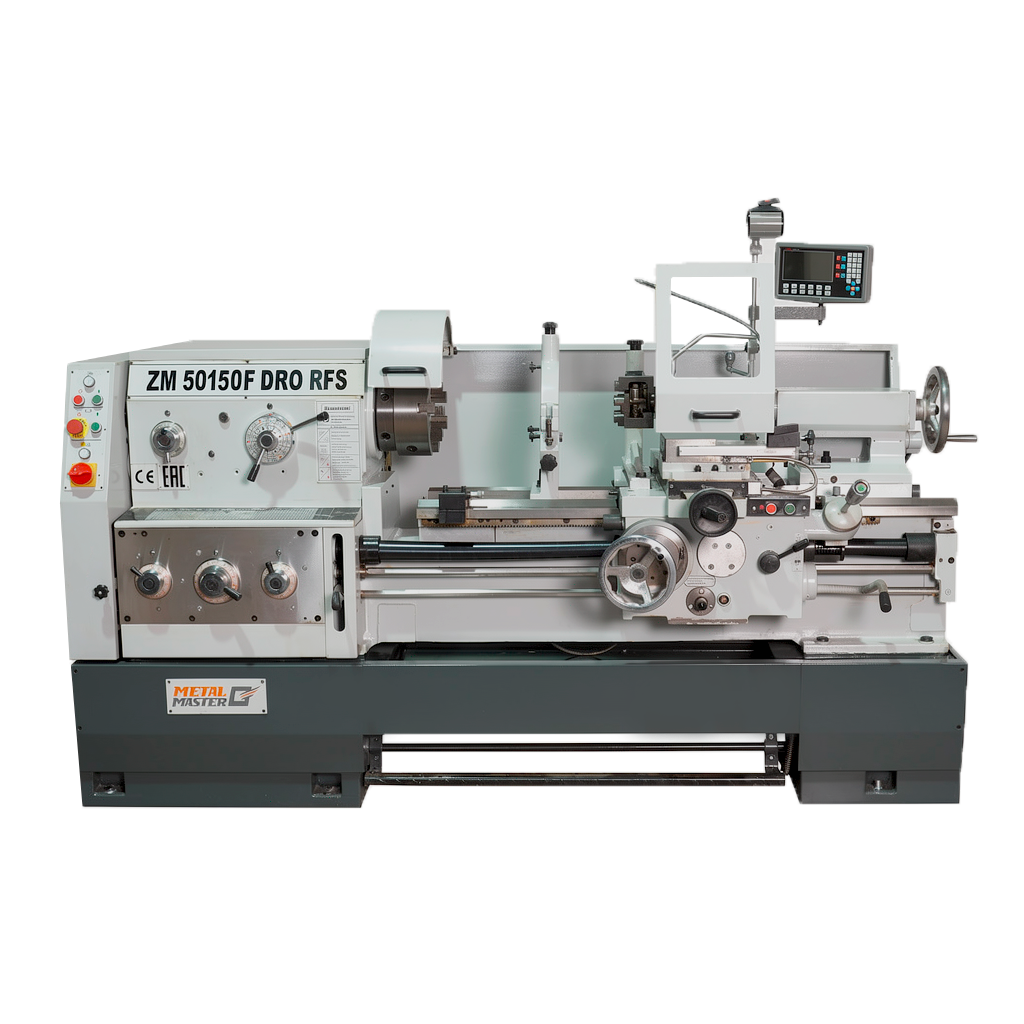

Токарно-Винторезный Станок Metal Master ZM 50150F DRO RFS
Характеристики
- Производитель MetalMaster
- Модель ZM 50150F DRO RFS
- Макс. диаметр над станиной, мм 500
- Макс. диаметр над поперечными салазками, мм 300
- Макс. диаметр над выемкой в станине, мм 710
- Расстояние между центрами, мм 1500
- Ширина станины, мм 390
- Диаметр отверстия шпинделя, мм 82
- Торец шпинделя Cam lock D8
- Конус отверстия шпинделя 90-(1:20)
- Количество передач 24
- Диапазон скоростей шпинделя об/мин 9~1600
- Диапазон нарезаемых метрических резьб 0.5~224 мм /48
- Диапазон нарезаемых дюймовых резьб 72~1/8T.P.I /46
- Диапазон нарезаемых модульных резьб 0.5~112/42
- Диапазон нарезаемых питчевых резьб 56~1/4 D.P /45
- Диапазон продольной подачи, мм 0,028-6,43
- Диапазон поперечной подачи, мм 0,012-2,73
- Диаметр пиноли задней бабки, мм 75
- Макс. ход пиноли задней бабки, мм 150
- Конус шпинделя задней бабки M.T.NO.5
- Поперечный ход задней бабки ±15mm
- Макс. ход верхней салазки, мм 145
- Макс. ход поперечных салазок, мм 320
- Максимальная сечение резца, мм 25х25
- Мощность двигателя, кВт 7.5
- Габариты станка, мм 3132х975х1270
- Габариты упаковки, мм 3300х1150х2200
- Масса нетто/брутто, кг 2300/2700

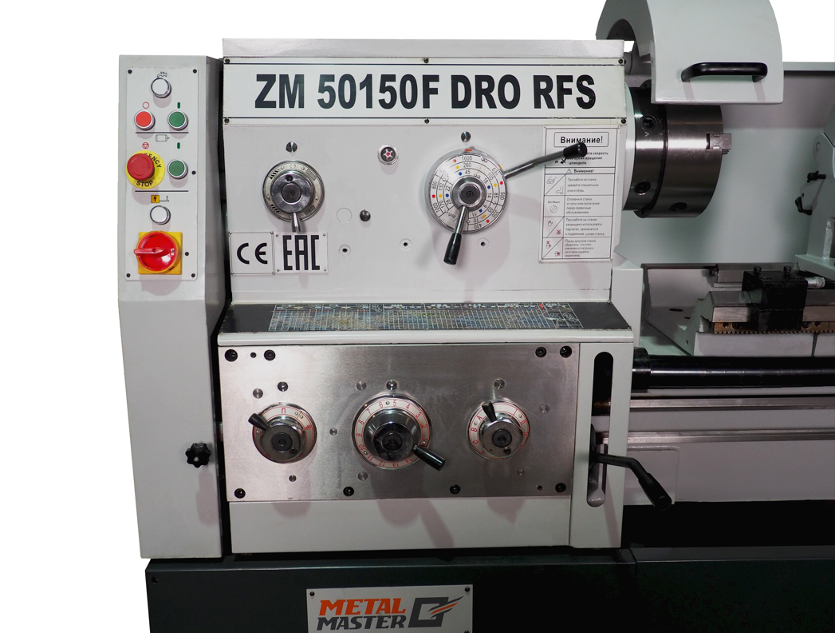

Описание станка Станок токарно-винторезный ZM 50150F DRO RFS
Metal Master ZM 50100F DRO RFS – это токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.

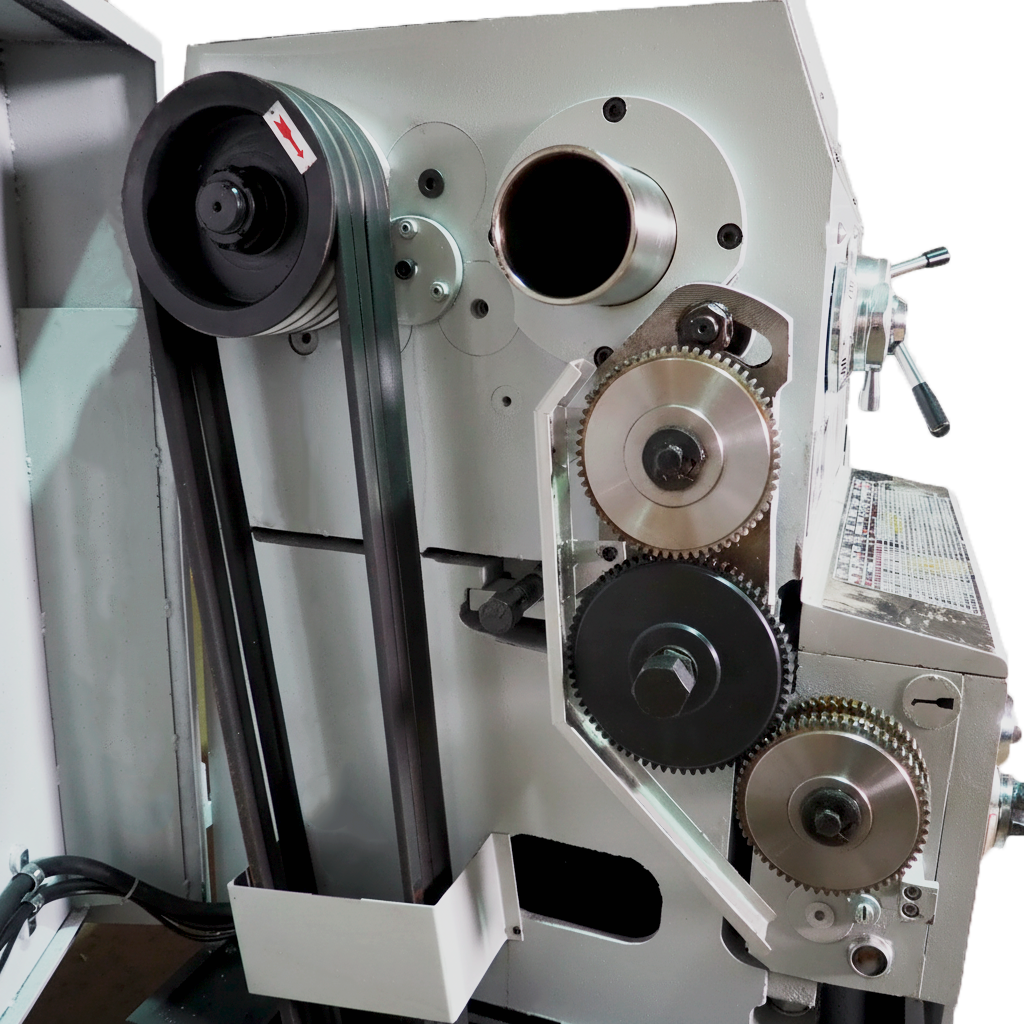

Модель обладает удобной эргономикой управления, понятной любому токарю. Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.
Станок позволяет раздельно регулировать обороты ходового вала и ходового винта.

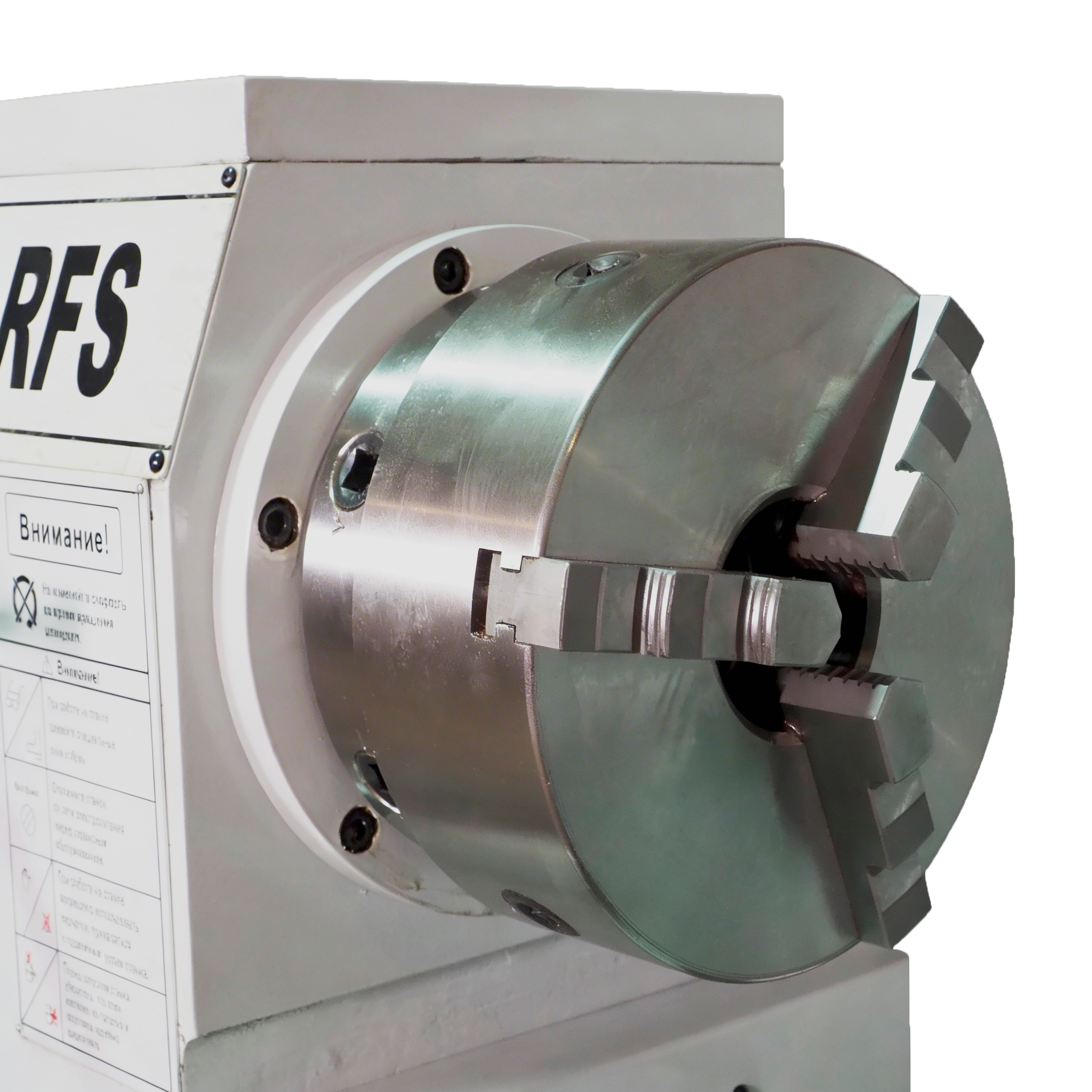

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. Внутренний диаметр шпинделя составляет 82 мм.

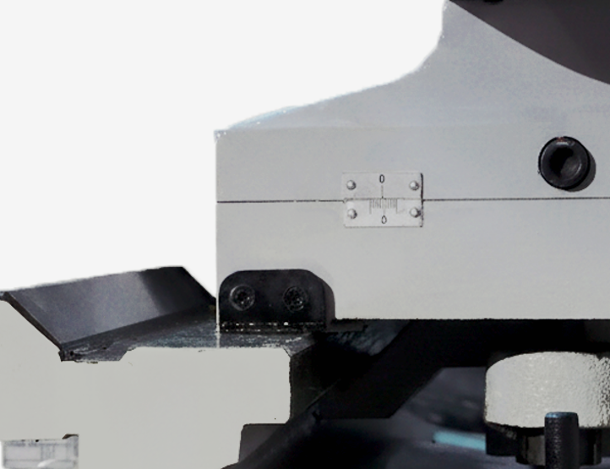

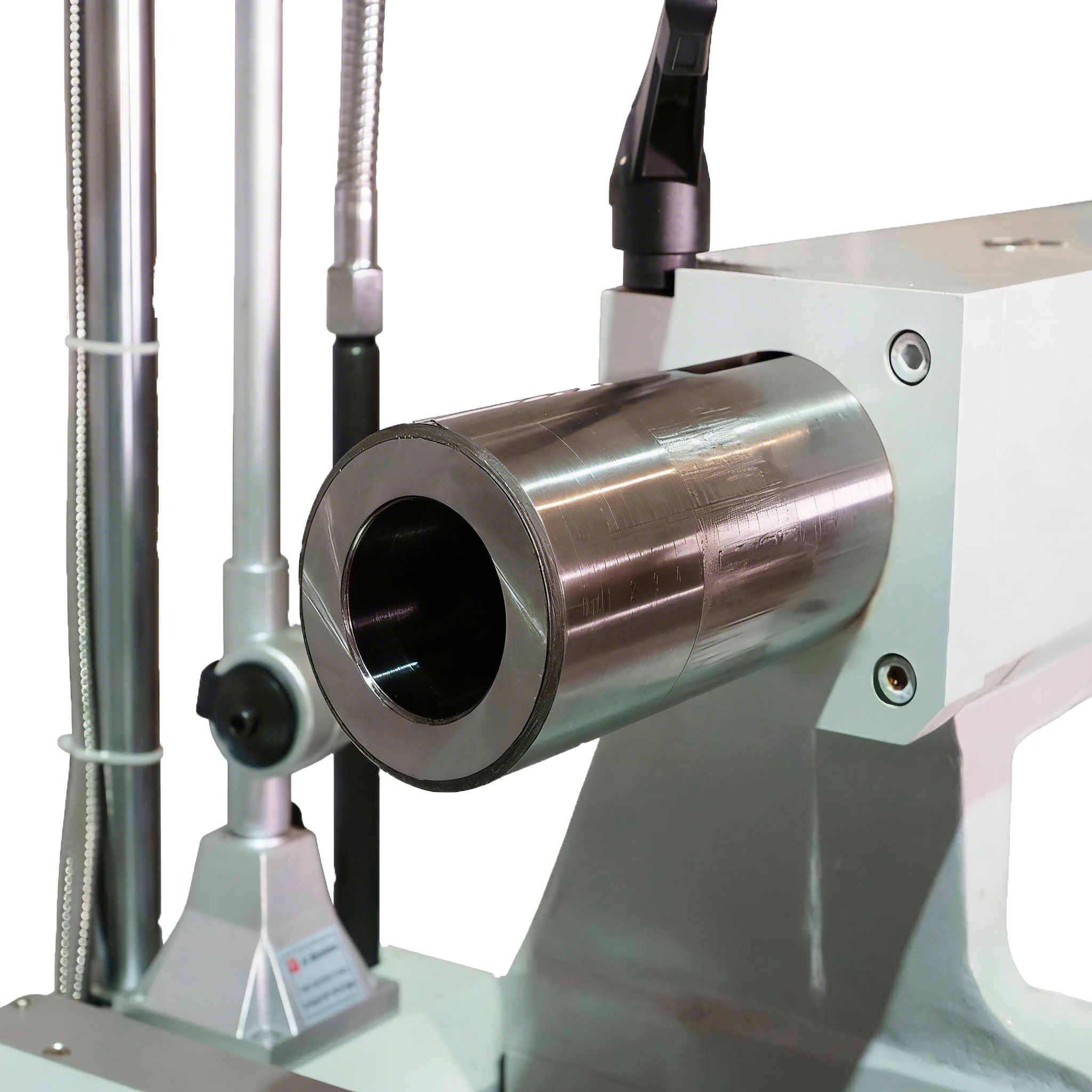

Вылет пиноли задней бабки – 150 мм. Поперечное смещение составляет ±15 мм
На ходовой винт смонтирован защитный кожух для защиты от стружки.

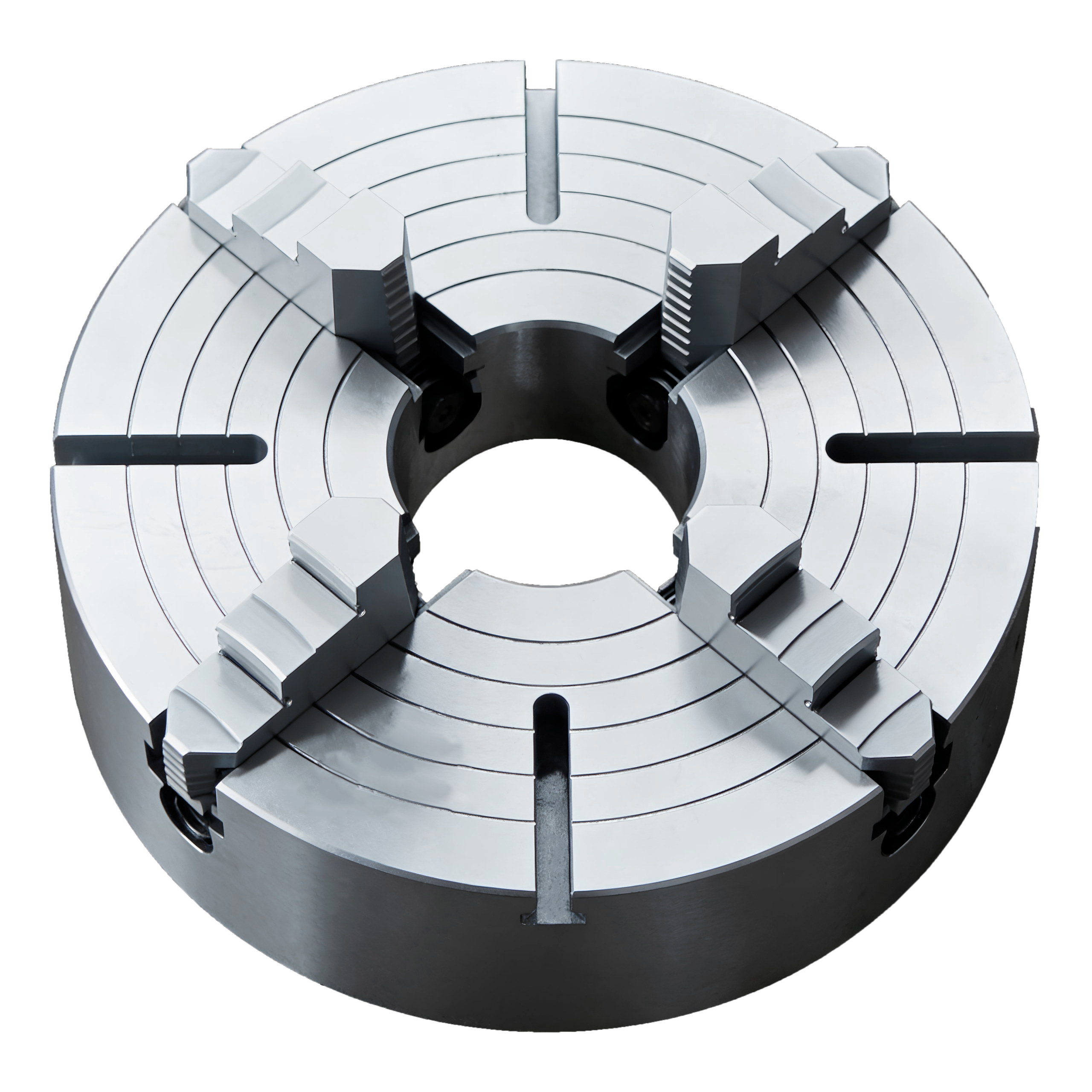

Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

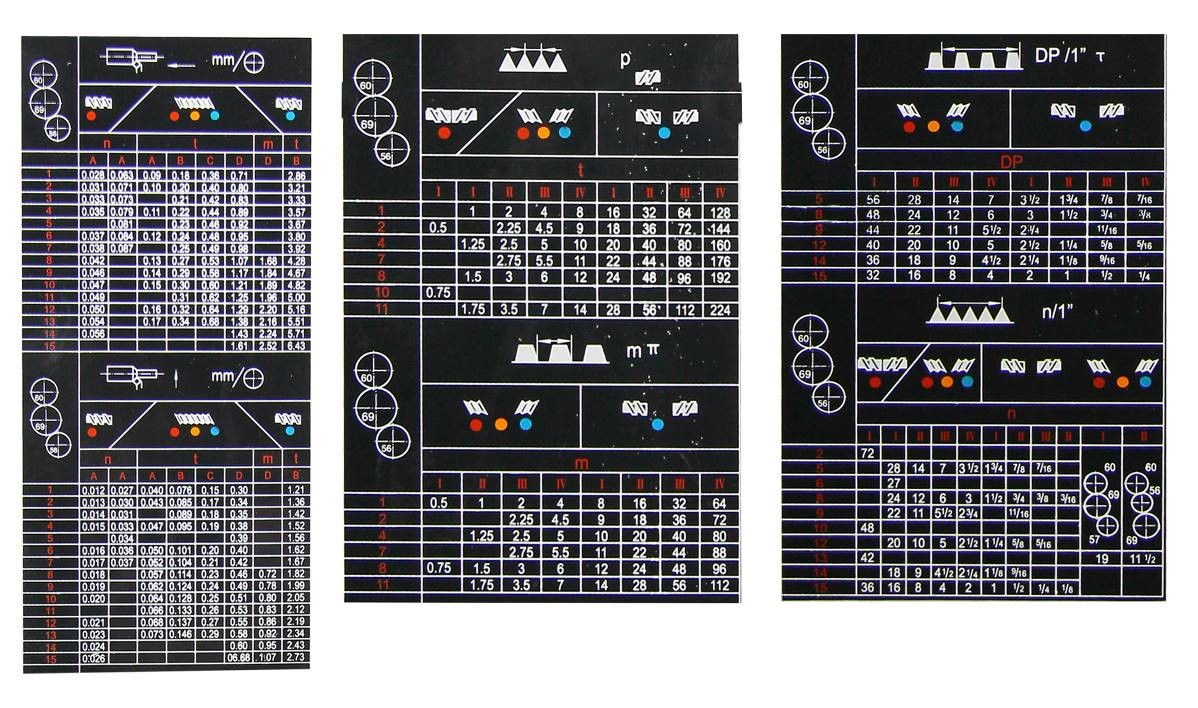

Каждый станок серии ZM имеет удобную и понятную таблицу резьб и подач.

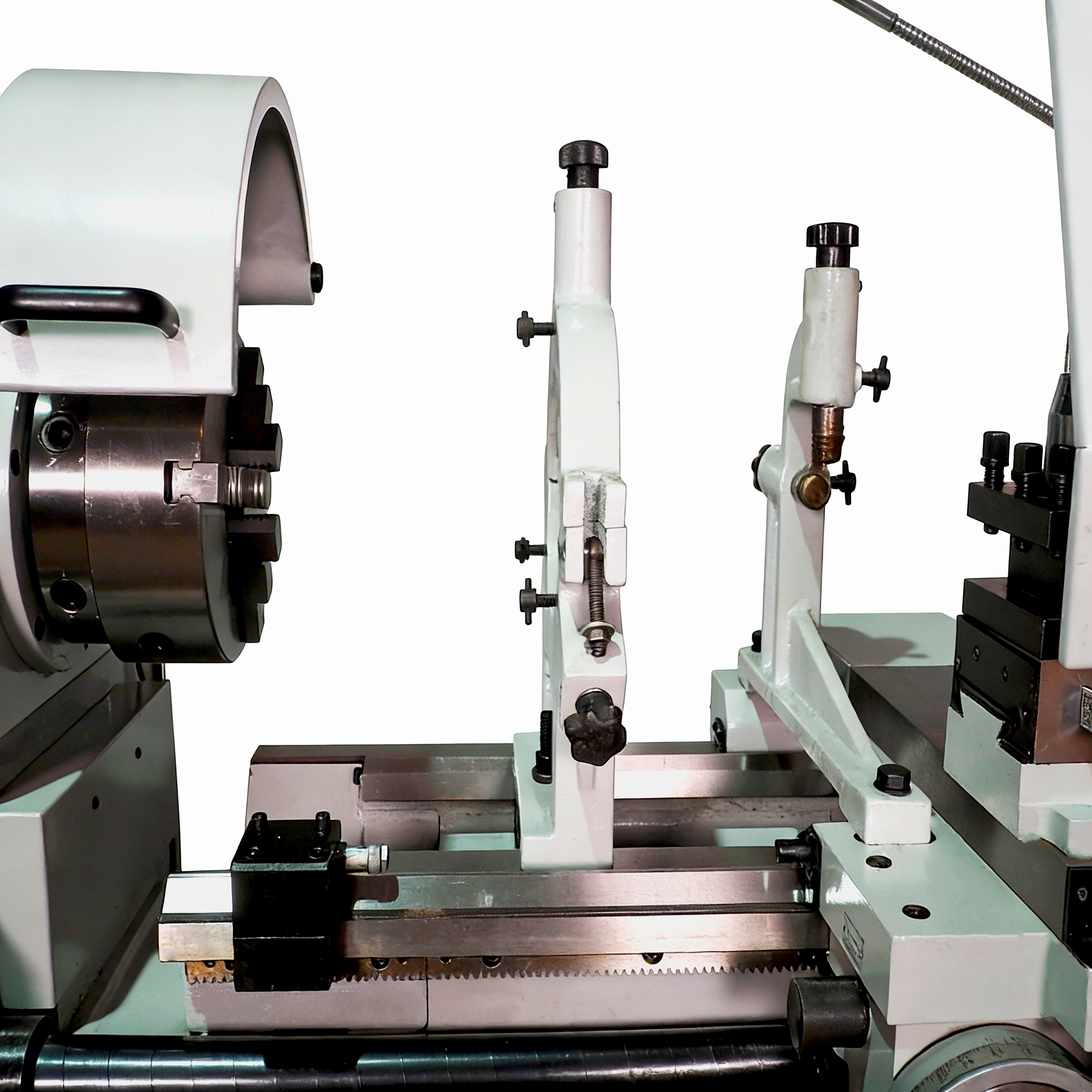

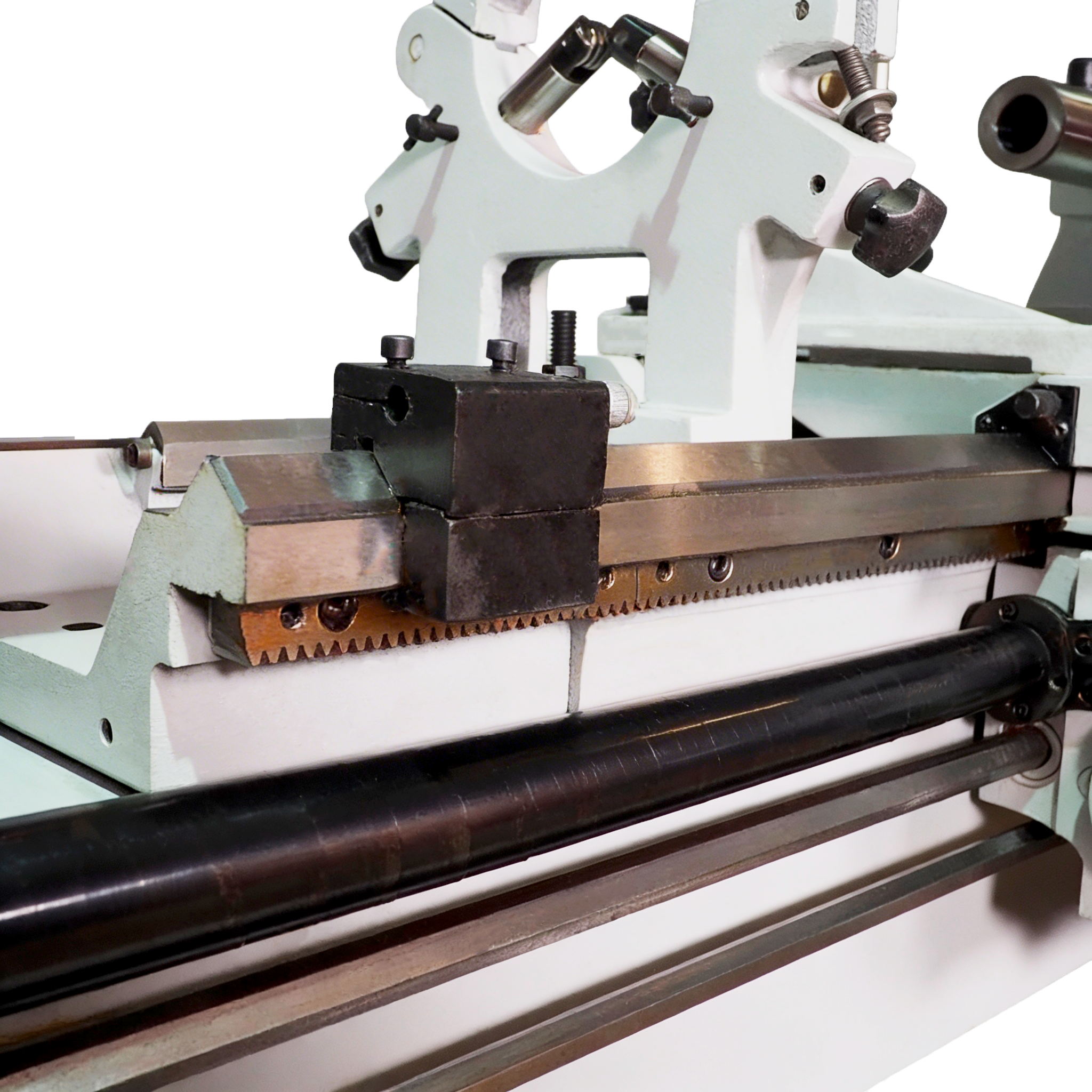

Станок «в базе» комплектуется подвижным и неподвижным люнетами. Диапазон подвижного люнета 6~100 мм. Диапазон неподвижного люнета 6~125 мм.

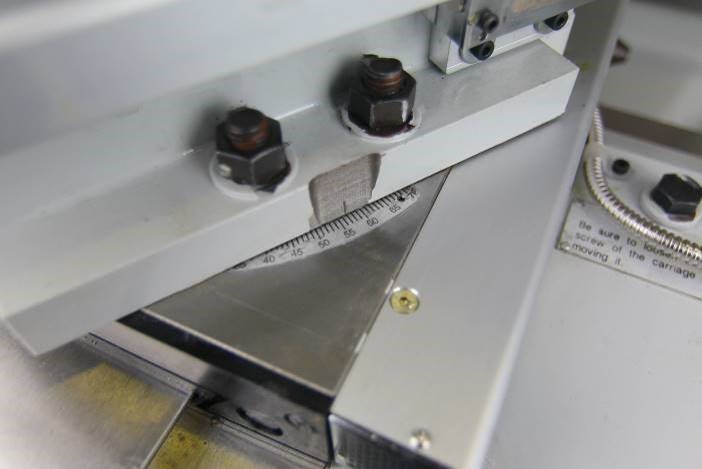

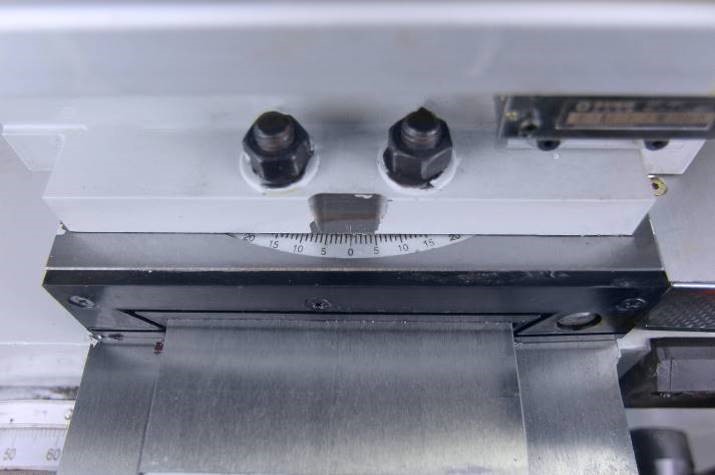

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.

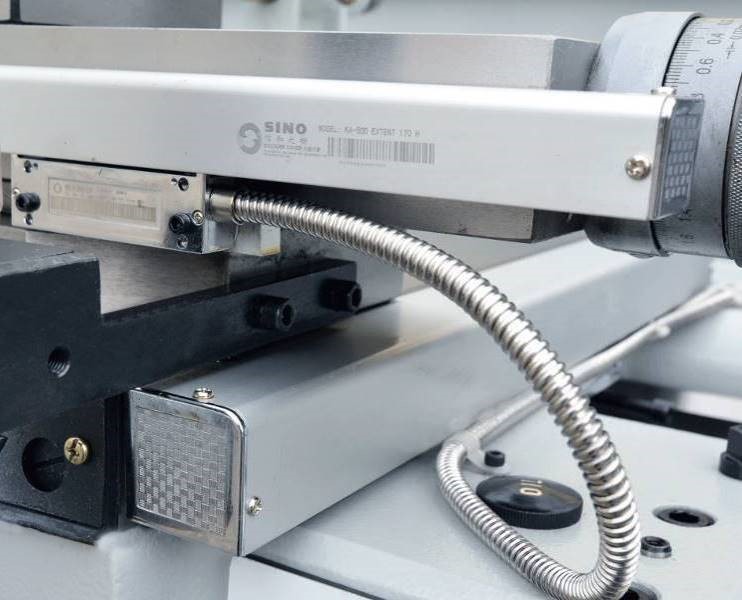

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

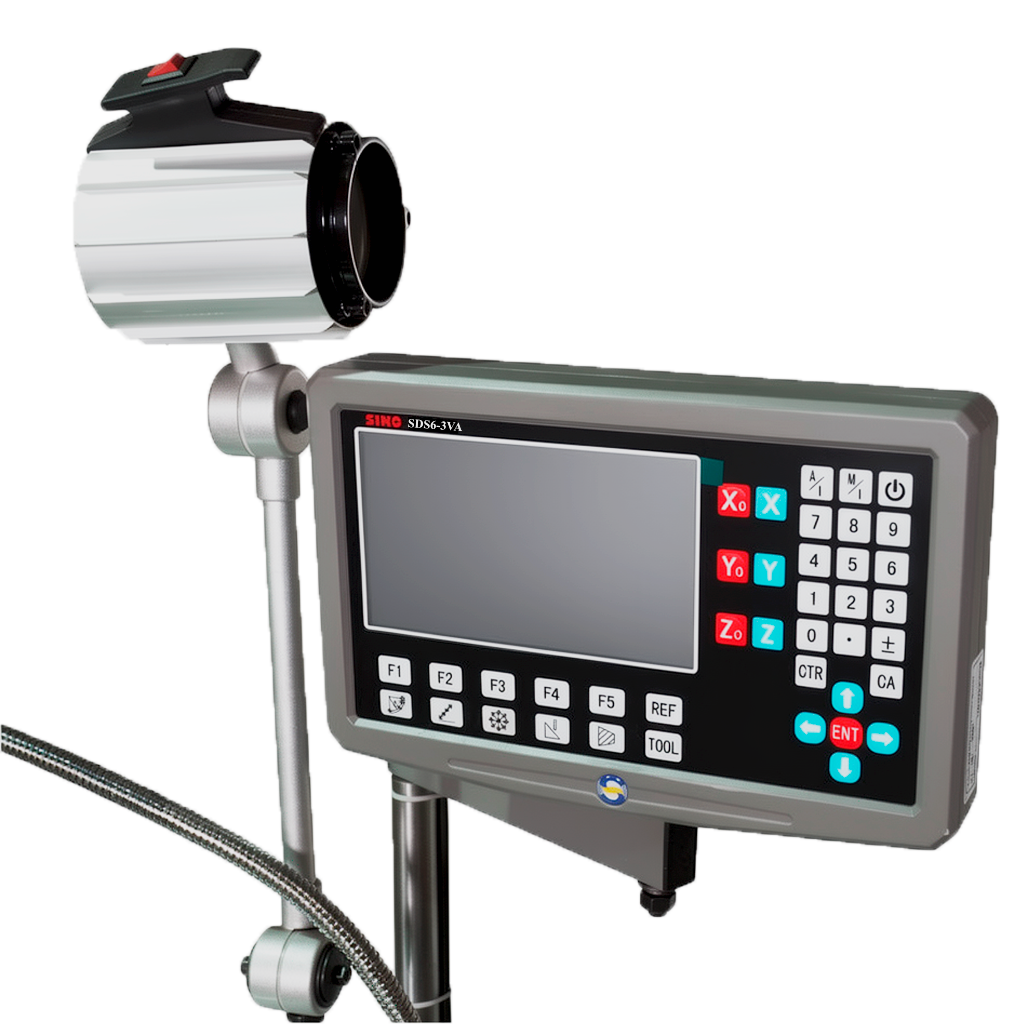

Многофункциональная УЦИ SINO SDS6-3VA позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.
Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.

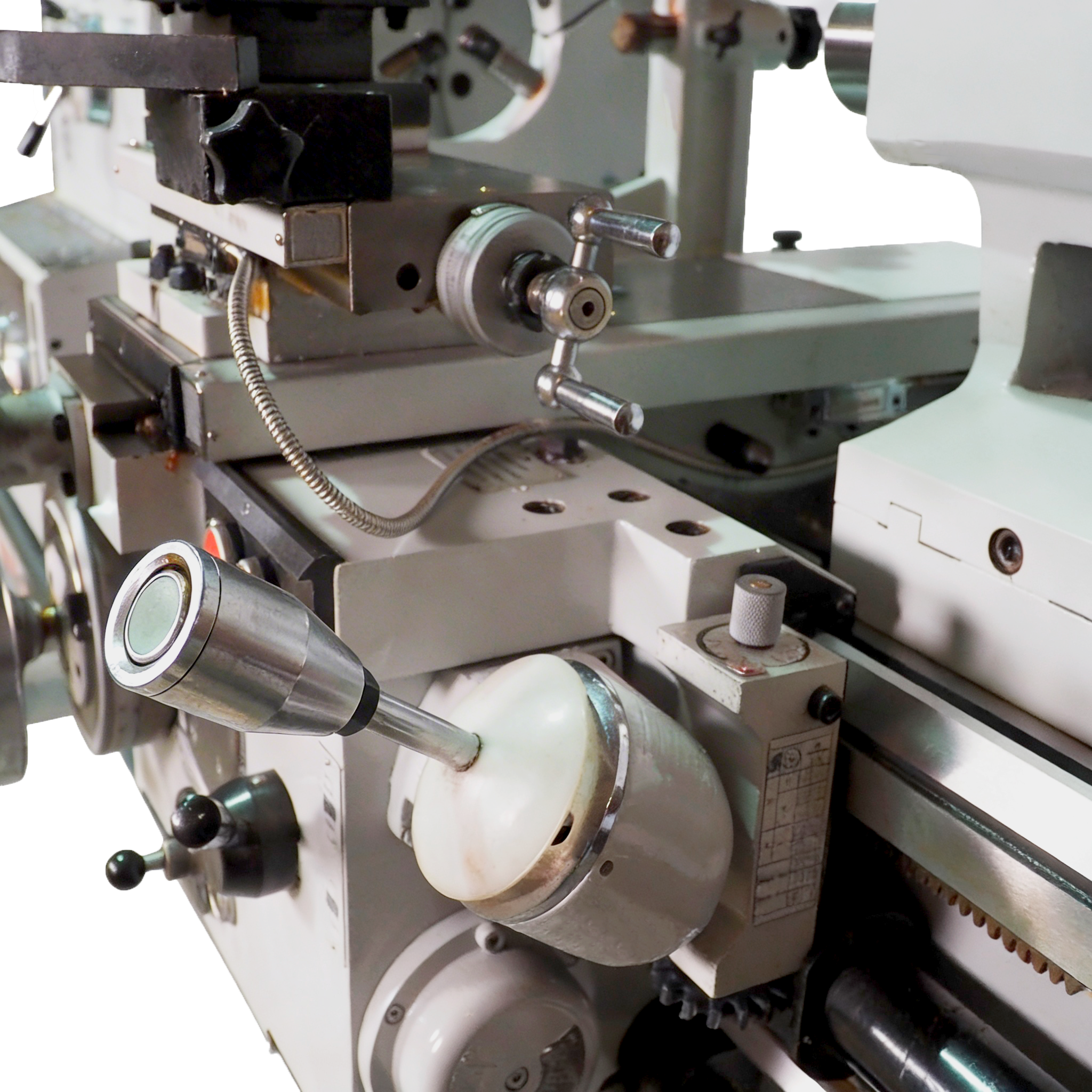

Все подвижные части станка оснащены тавотницами.
24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
Стандартная комплектация:
- ✓ 3-х кулачковый патрон 250 мм;
- ✓ 4-кулачковый патрон 320 мм;
- ✓ Планшайба 435 мм;
- ✓ 3-х осевое УЦИ;
- ✓ Защитный экран для патрона;
- ✓ Защитный кожух винта продольной подачи;
- ✓ Защитный экран для резцедержателя;
- ✓ Подвижный люнет;
- ✓ Неподвижный люнет;
- ✓ Два упорных центра;
- ✓ Ножной тормоз;
- ✓ Функция быстрого перемещения суппорта;
- ✓ Ящик с инструментами для обслуживания станка;
- ✓ Система подачи СОЖ;
- ✓ Станочная лампа;
- ✓ Резьбоуказатель;
- ✓ Масленка;
- ✓ Инструкция по эксплуатации на русском языке.
