Стружкоотсос и вытяжные установки для станков

Стружкоотсос подбирают по трем величинам: расход воздуха на патрубок, тонкость фильтра и число входов, открытых одновременно. Мощность двигателя в этом списке вторична. Агрегат на 750 Вт с чистым мешком создает больший поток воздуха, чем электродвигатель на 1,5 кВт за забитым фильтром. Ниже правила подбора установки для удаления пыли и стружки в столярной мастерской и деревообрабатывающем цехе.

Виды стружкоотсосов: вытяжные установки, циклоны и системы фильтрации

Магнитный сборщик CYCLON собирает стальную стружку, к деревообработке он не относится.

Как выбрать стружкоотсос по производительности

Объем воздуха считают в кубических метрах в час на каждый открытый вход. Чтобы стружка не оседала в воздуховоде, поток воздуха держат около 20 м/с. На вход 100 мм это 550–600 м³/ч, на 125 мм около 900. Когда одновременно работают несколько станков, расходы складывают. Труба сечением 350 мм при той же скорости пропускает около 7000 м³/ч, такие магистрали нужны только на производствах с центральной аспирацией.

Индекс JET DC задан в кубических футах в минуту. Его умножают на 1,7 и получают м³/ч: DC-1100 дает около 1900. На один станок с входом 100 мм достаточно DC-850. Фуганок с рейсмусом на одной установке требуют DC-1100 или DC-1200 с двумя входами, у DC-1100 второй вход дает Y-адаптер. Производительность вытяжной установки в каталоге указана для чистого фильтра и короткого прямого входа. Под гофрированный шланг и повороты трассы закладывают запас.

Степень очистки воздуха: мешок или картридж

Стандартное исполнение задерживает только крупную фракцию стружки и пыли. Воздух проходит сквозь ткань фильтровального мешка вместе с самой мелкой взвесью и возвращается в цех.

Индекс CK у JET и Powermatic означает картридж тонкой очистки 2 мкм. Его выбирают для шлифовки и раскроя плитных материалов: древесная пыль МДФ самая мелкая и легкая, и именно она дольше всего задерживается на рабочем месте. Мощность двигателя у моделей с картриджем та же, что у мешочных, разница только в степени очистки.

Обслуживание фильтра и пылесборника стружкоотсоса

Нижний накопительный мешок опорожняют при заполнении на две трети: переполненный перекрывает путь воздуху. Скопление пыли на ткани верхнего снижает эффективность всасывания задолго до того, как заполнится нижний. Поэтому срок службы фильтра определяют по падению тяги стружкоотсоса, а не по календарю.

Картриджи вытяжных установок серии CK продувают сжатым воздухом, замена фильтрующих элементов требуется реже, чем стирка ткани. Циклон с жесткими пылесборниками вместо накопительных мешков отделяет стружку заранее, и фильтрующие элементы в нем чистят значительно реже.

Мобильный и стационарный стружкоотсос

Мобильные вытяжные установки на колесах с гофрированным шлангом перемещают между станками. Такая мобильность нужна небольшим мастерским, где оборудование работает по очереди. Для столярных мастерских с одним рабочим местом этого достаточно. Стационарную вытяжную установку с разводкой воздуховодов ставят на производстве: гладкий алюминиевый воздуховод создает меньшее сопротивление потоку, чем гофрированный рукав.

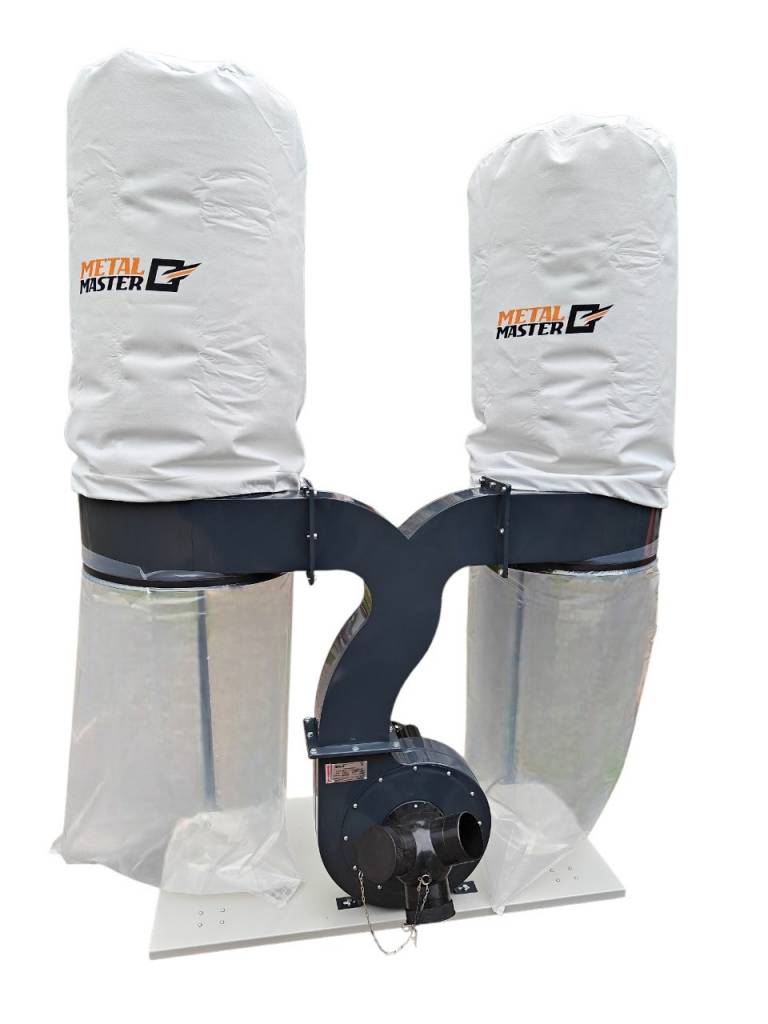

Индекс M у JET и Powermatic означает однофазное подключение 230 В, T трехфазное 400 В. У DCM-3900 то же деление на 220 и 380 В. Производственный участок с четырьмя станками и трехфазной сетью оснащают циклоном или агрегатом WoodTec FRK. В производственных помещениях без трехфазной сети остаются серии DC-850, DC-1100 и DC-1200 в исполнении M.

Купить стружкоотсосы с доставкой по Казахстану

Стружкоотсосы на колесах серий JET DC и Powermatic PM1300, ЭНКОР Корвет-64 и системы фильтрации AFS выдаются в пунктах выдачи в 20 городах Казахстана, включая Алматы, Астану, Караганду и Павлодар. Циклон и промышленные агрегаты WoodTec FRK отправляются транспортной компанией до цеха заказчика, доставка считается по весу и городу. Оборудование со склада отгружается до 3 дней, срок поставки под заказ с завода от месяца.

Цена указана в карточке каждой модели, заказ оформляется в интернет-магазине или по телефону 8 (707) 878 68 58. Гарантия на вытяжные установки от 12 месяцев, для юрлиц доступна постоплата и счет с НДС. Чтобы подобрать стружкоотсос под конкретное оборудование, отправьте на [email protected] список станков и диаметры их патрубков: подберем установку под суммарный расход воздуха.
