Универсальный токарно-винторезный станок Metal Master ZM50150 DRO RFS
Характеристики
- Производитель MetalMaster
- Модель ZM 50150 DRO RFS
- Макс. диаметр обработки над станиной, мм 500
- Макс диаметр обработки над суппортом, мм 300
- Макс. диаметр обработки над выемкой в станине (ГАП), мм 710
- Длина выемки в станине, мм 240
- Расстояние между центрами, мм 1500
- Ширина станины, мм 390
- Диаметр сквозного отверстия шпинделя, мм 82
- Торец шпинделя Cam lock D8
- Конус шпинделя Metic #90（1:20）
- Количество передач 24
- Диапазон скоростей шпинделя, об/мин 9~1600
- Диапазон нарезаемых метрических резьб, мм 0.5~224
- Диапазон нарезаемых дюймовых резьб, ниток на дюйм 1/8~72
- Диапазон нарезаемых модульных резьб 0.5~112
- Диапазон нарезаемых питчевых резьб 56~1/4 Dp
- Диапазон автоматической продольной подачи, мм/об 0.028~6.43 (93 вида)
- Диапазон автоматической поперечной подачи, мм/об 0.012~2.73 (93 вида)
- Быстрый продольный холостой ход суппорта, м/мин 4,5 (50 Гц)
- Быстрый поперечный холостой ход суппорта, м/мин 1,9 (50 Гц)
- Шаг ходового винта, мм 12
- Макс. сечение резца, мм 25х25
- Макс. угол поворота верхней салазки суппорта ±90°
- Макс. ход верхней салазки суппорта, мм 145
- Макс. ход поперечной салазки суппорта, мм 360
- Диаметр пиноли задней бабки, мм 75
- Макс. ход пиноли задней бабки, мм 150
- Конус пиноли задней бабки МТ 5
- Мощность двигателя, кВт 7,5
- Напряжение, В 380
- Масса нетто, кг 2600
- Масса брутто, кг 3100
- Габаритные размеры (ДхШхВ), мм 3200x1080x1450
- Размеры упаковки (ДхШхВ), мм 3250х1150х1900
Описание станка Токарно-винторезный станок Metal Master ZM 50150 (500×1500 мм) DRO RFS
Metal Master ZM 50150 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.
Особенности:
- Массивная литая станина из серого чугуна;
- Массивная чугунная тумба;
- Удобная эргономичная конструкция;
- Система быстрого перемещения суппорта (RFS);
- Мощный и надежный двигатель 7.5 кВт;
- Широкий диапазон нарезаемых резьб;
- Многоступенчатая коробка передач;
- Увеличенный диаметр проходного отверстия – 82 мм;
- Трехосевое УЦИ;
- Расширенная базовая комплектация.

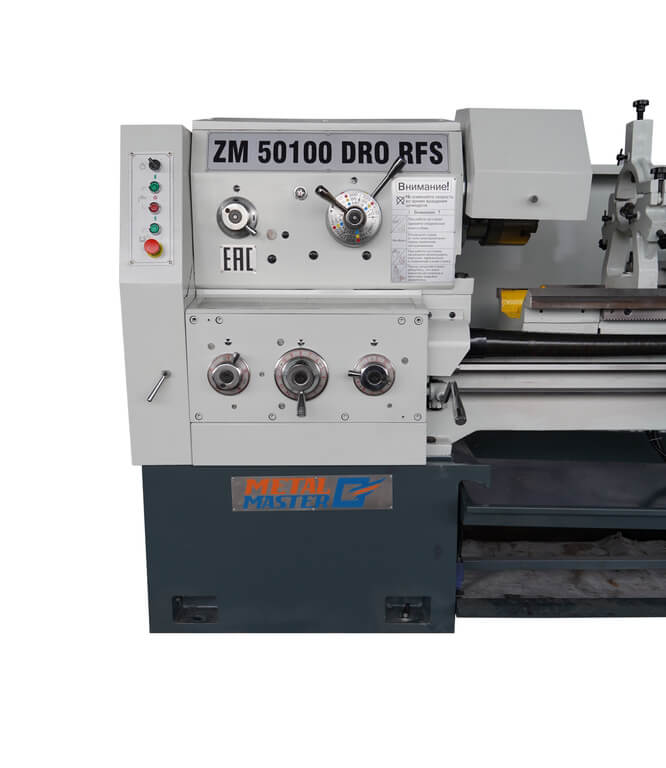

Станок Metal Master ZM 50150 DRO RFS обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

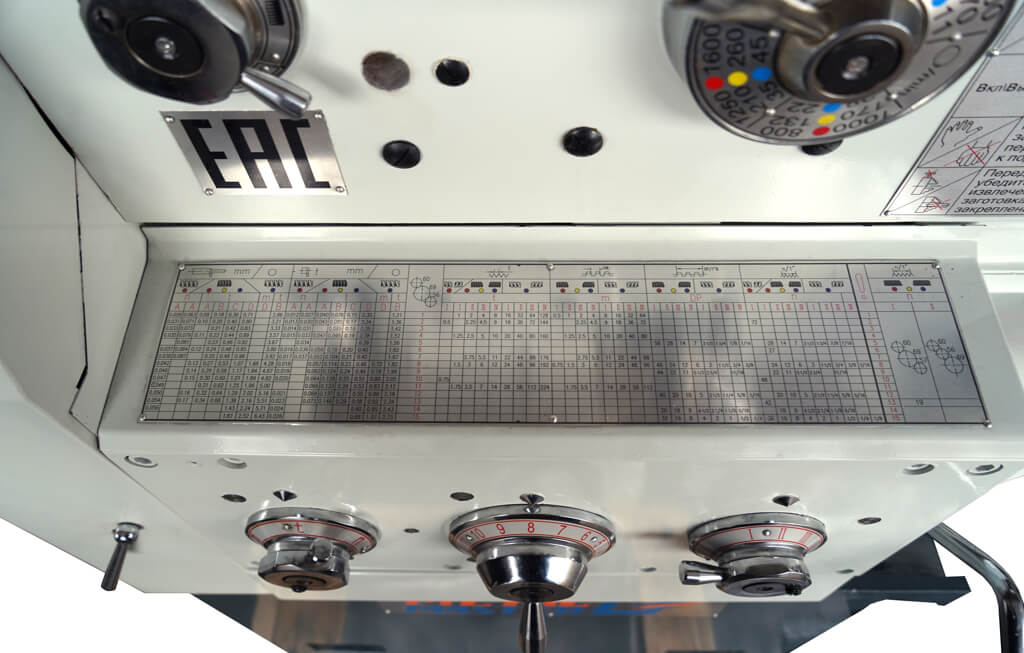

Станок имеет удобную и понятную таблицу резьб и подач. Выбор шага резьб и подач осуществляется с помощью переключения рычагов.
В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.

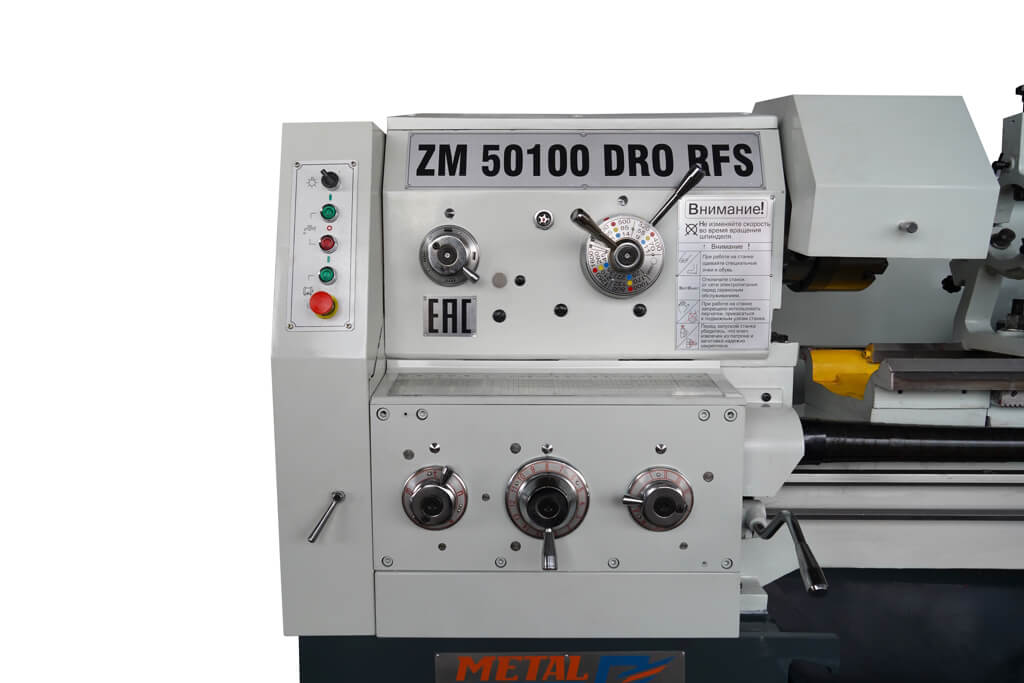

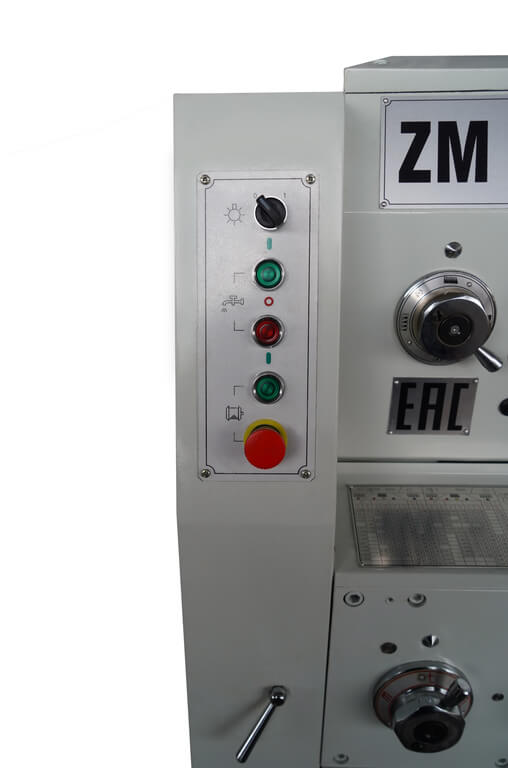

На шпиндельной бабке станка расположены кнопки включения и выключения подачи СОЖ, кнопка включения станка и грибок аварийной остановки.
Внутренний диаметр шпинделя составляет 82 мм.

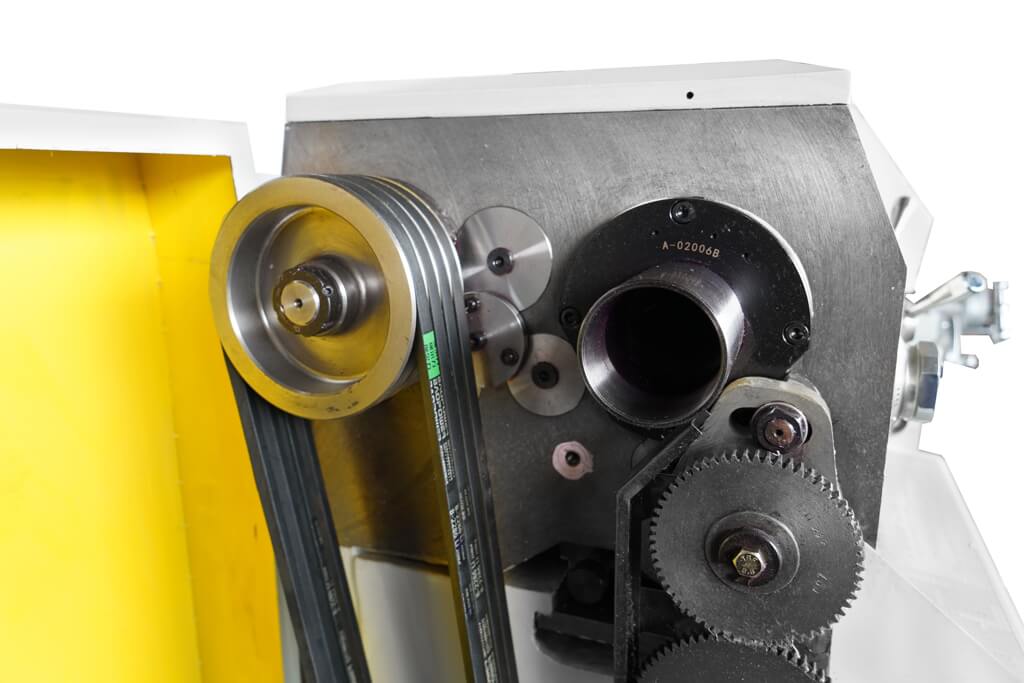

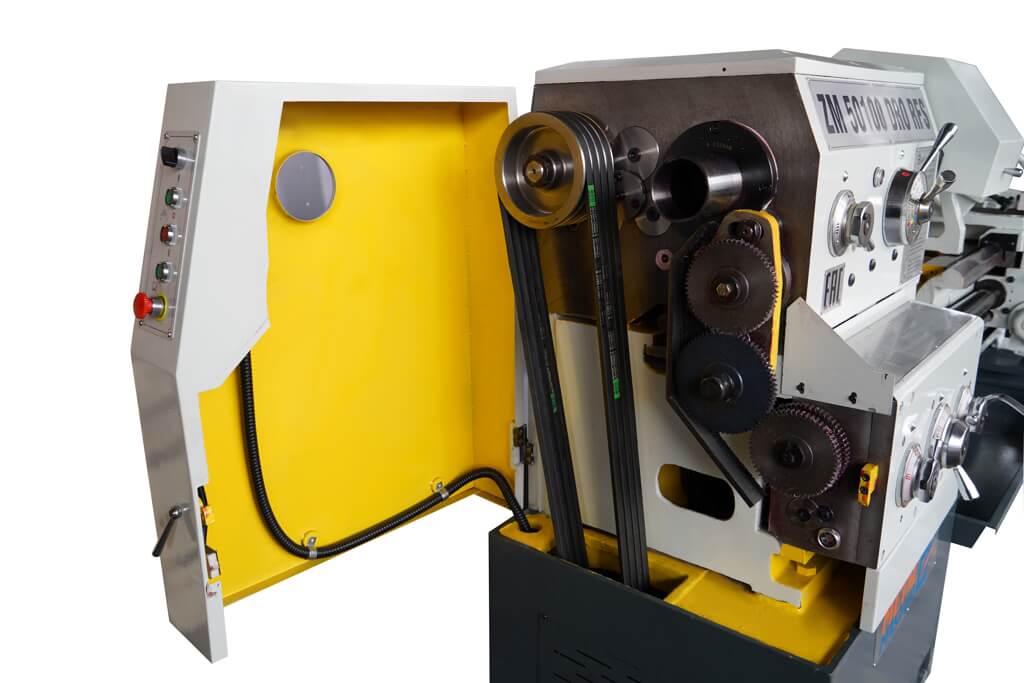

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Отличительной особенностью станка является наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью.

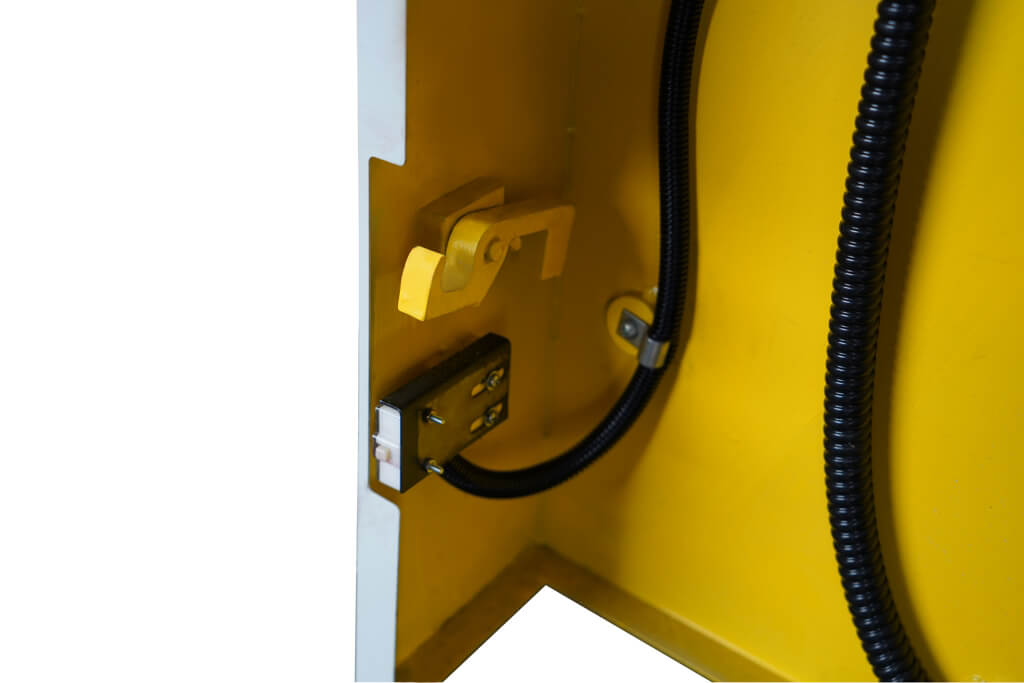

Защитная крышка шпиндельной бабки оснащена концевым выключателем.

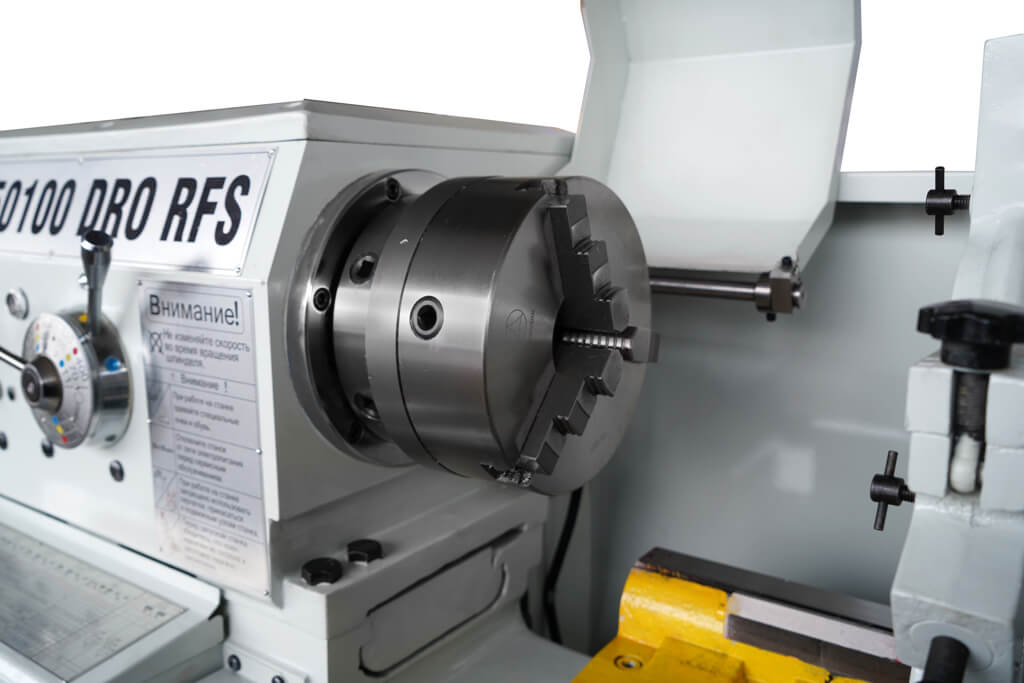

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. Защитный кожух патрона оснащен концевым выключателем.
В своей стандартной комплектации станок оснащен ножным тормозом.

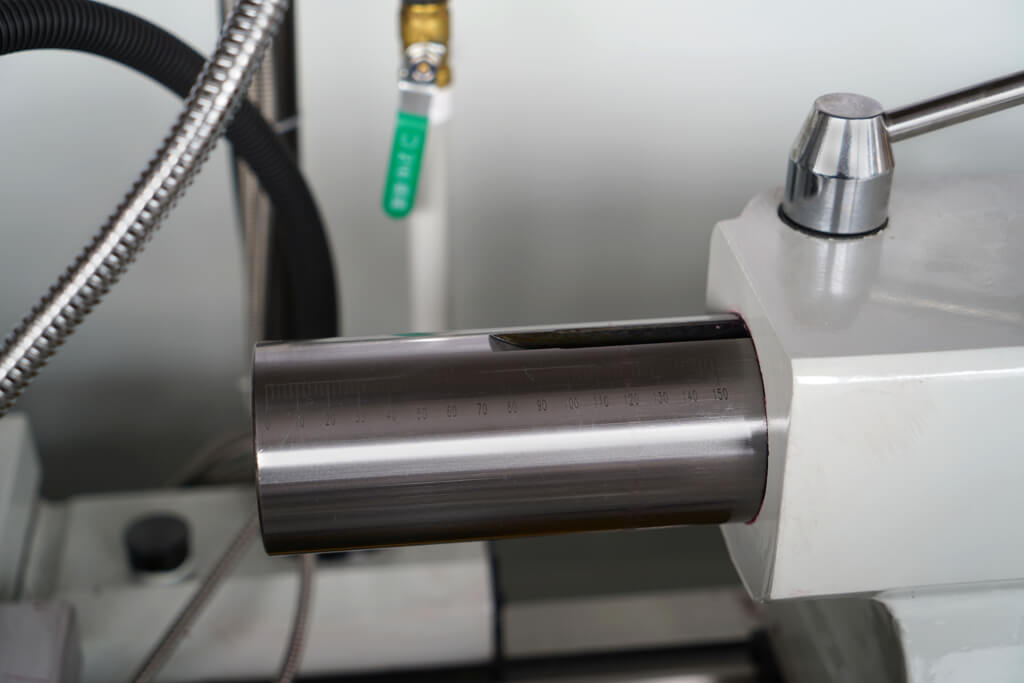

Вылет пиноли задней бабки – 150 мм.

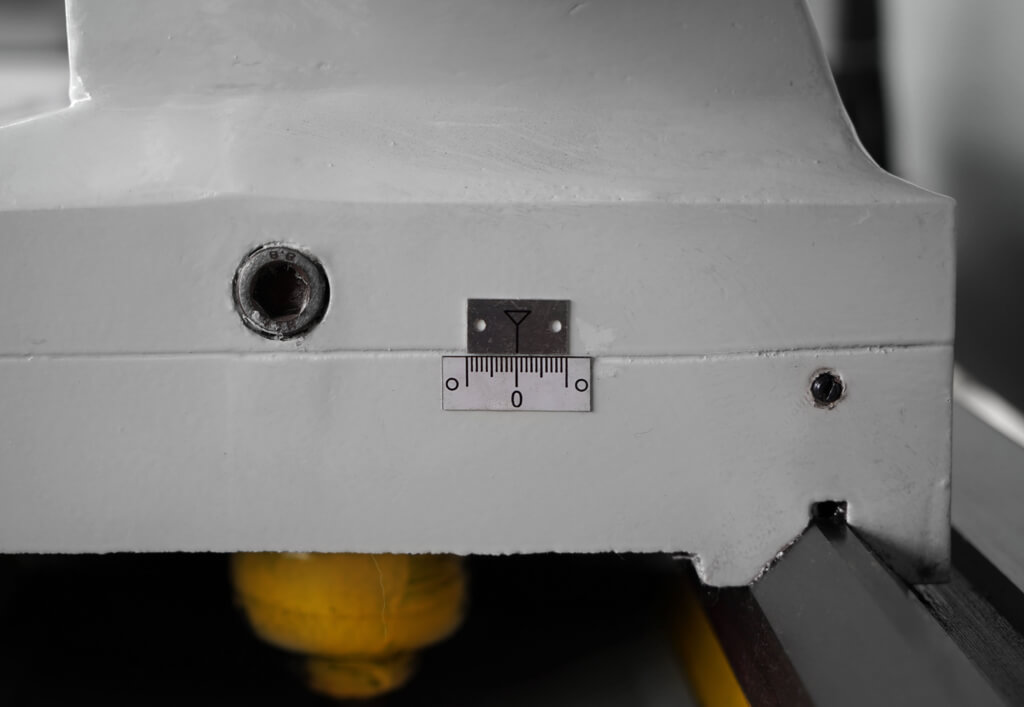

Поперечное смещение задней бабки составляет ±10 мм.

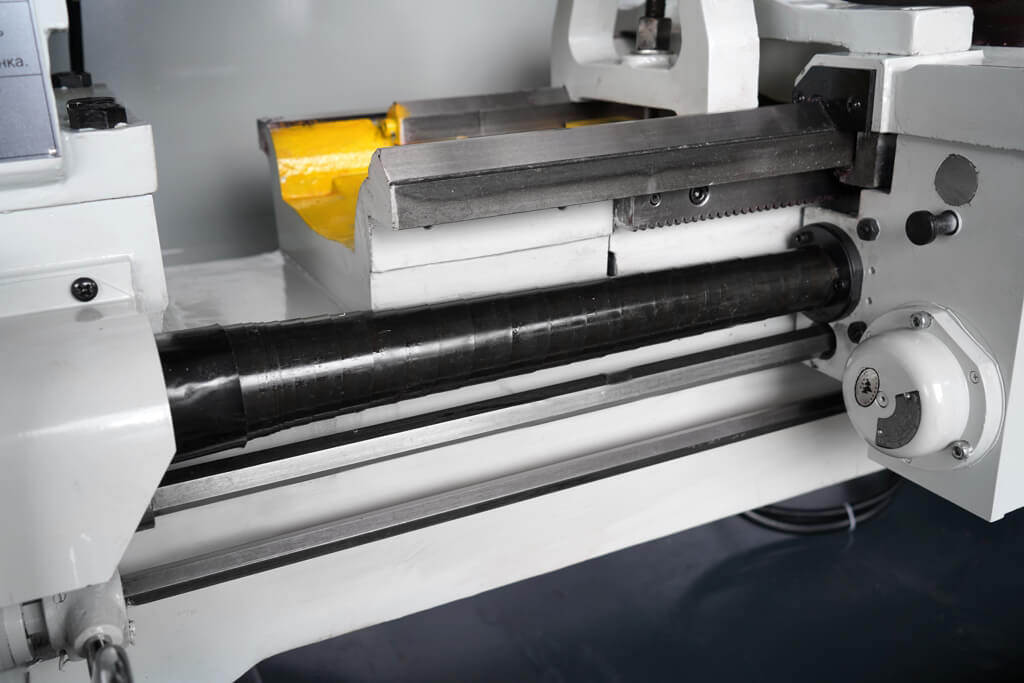

На ходовой винт смонтирован телескопический защитный кожух для защиты от стружки.

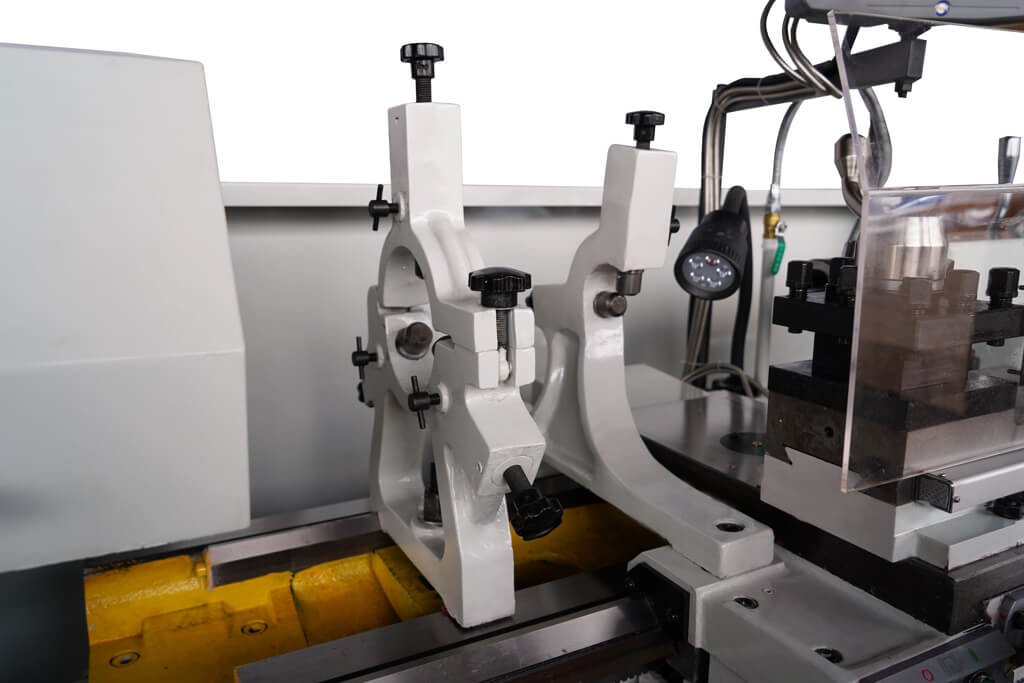

Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Диапазон подвижного люнета 20~80 мм
Диапазон неподвижного люнета 20~130 мм.

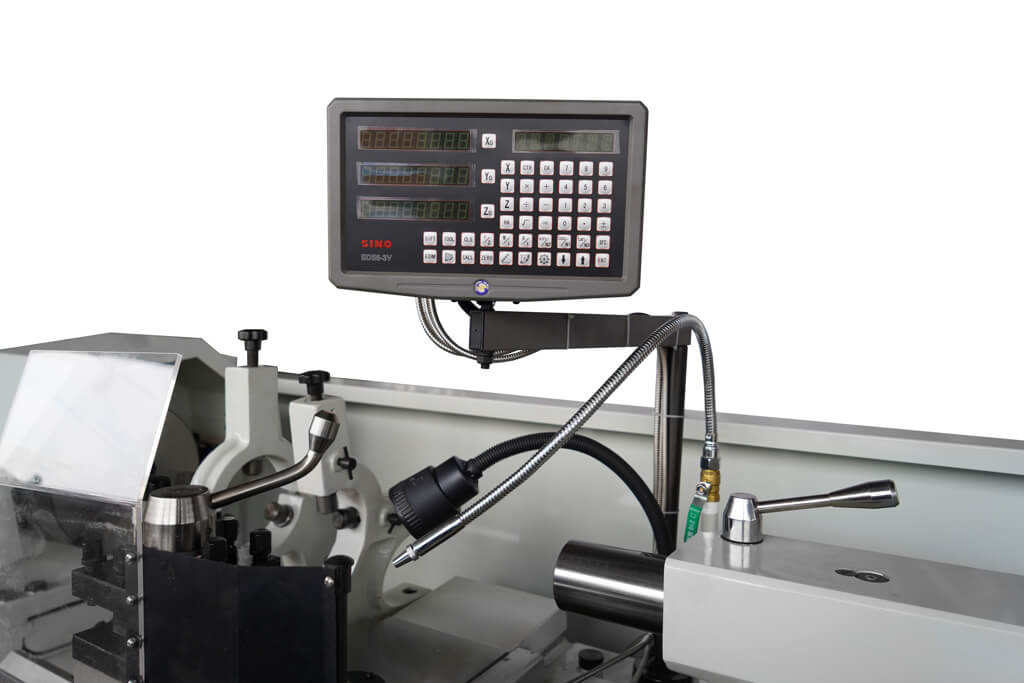

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 5 микрон. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

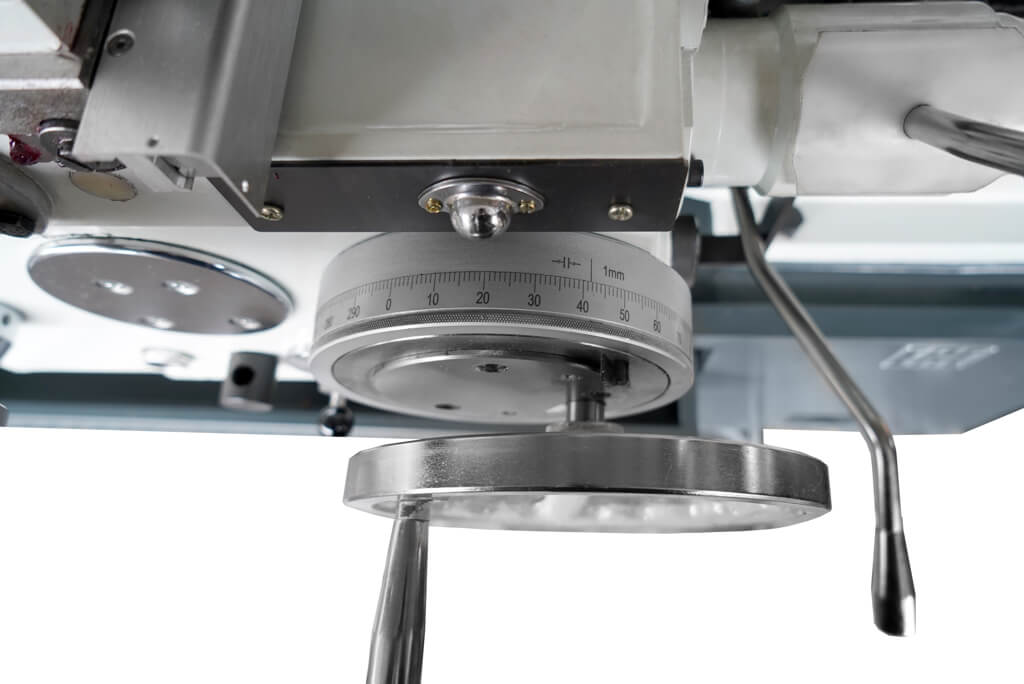

Цена деления лимба продольной подачи составляет 1 мм.

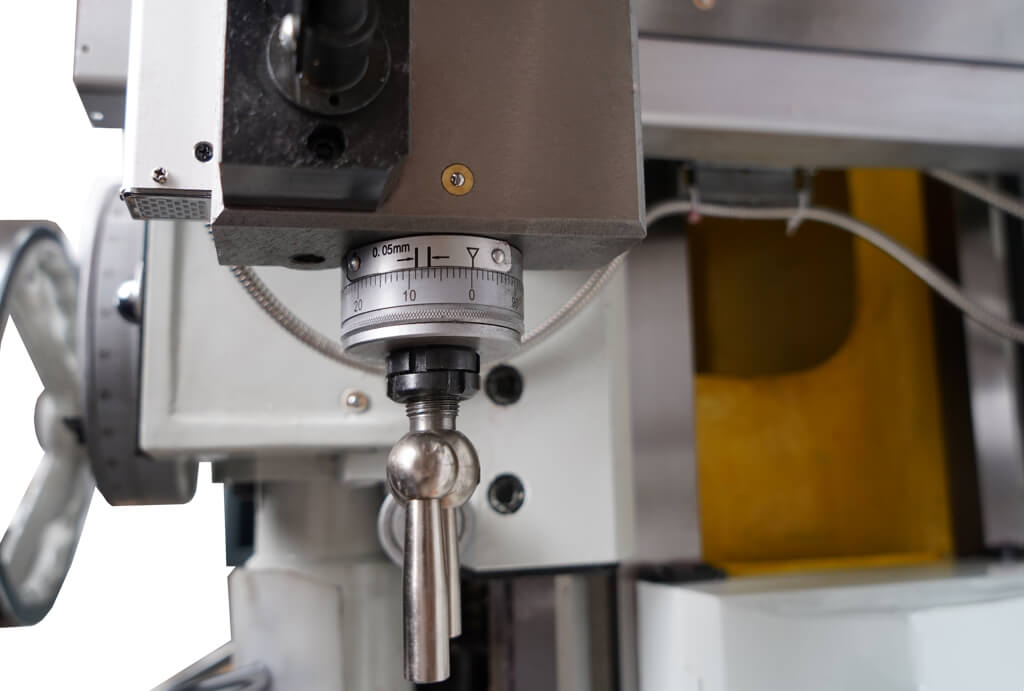

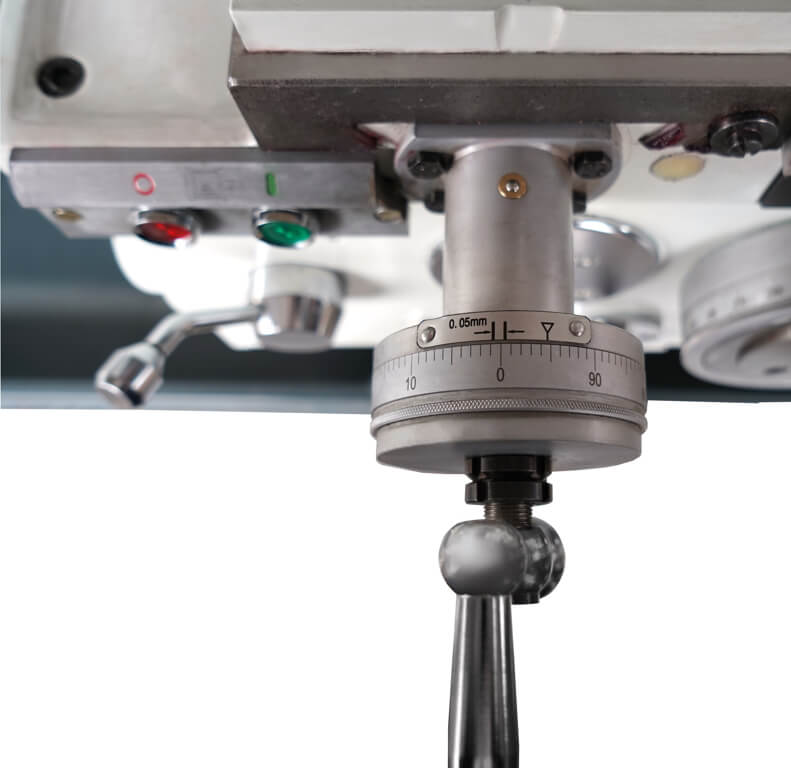

Цена деления лимба поперечной подачи составляет 0,05 мм.
Цена деления лимба тонкой продольной подачи – 0,05 мм.

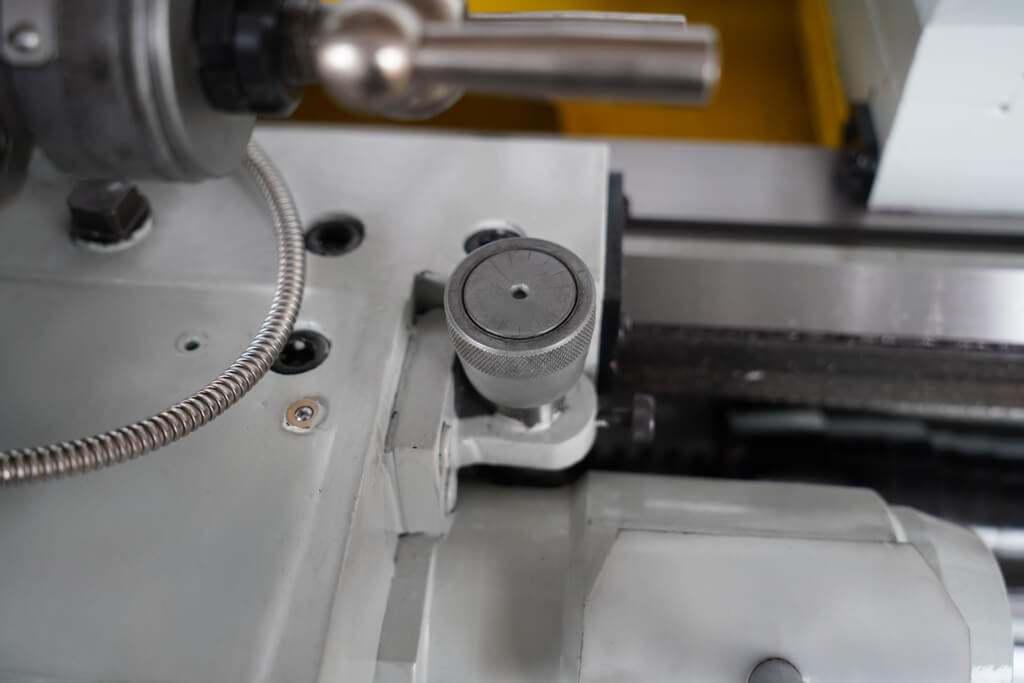

Для удобства нарезания резьбы станок оснащен резьбоуказателем.
Все подвижные части станка оснащены тавотницами.

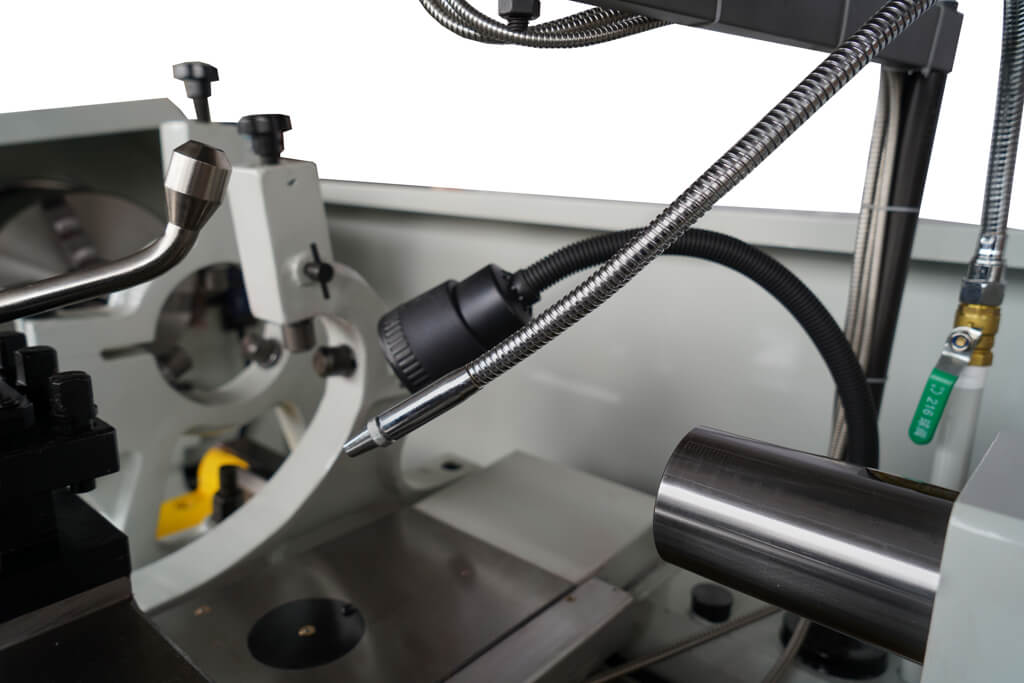

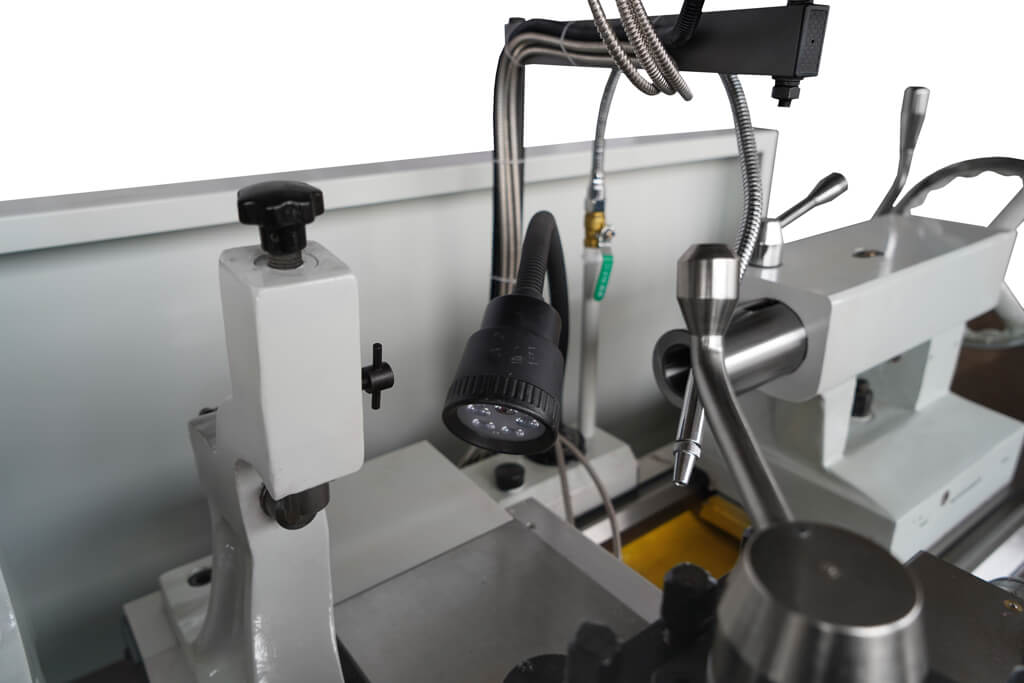

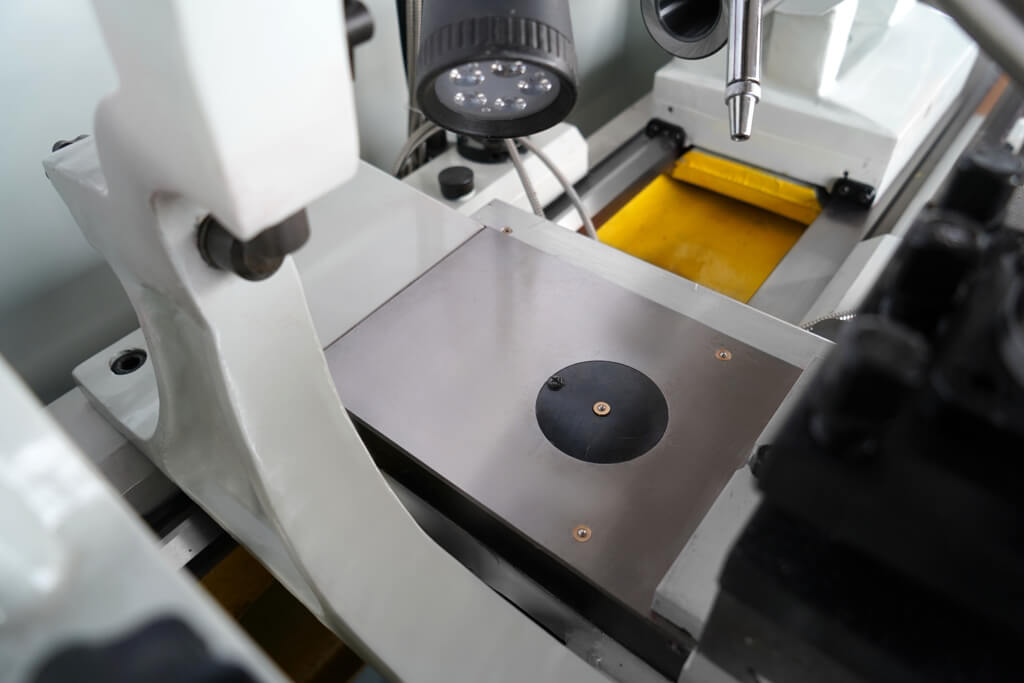

Станок укомплектован системой подачи СОЖ, а также светильником местного освещения.
В левой части суппорта расположен двигатель ускоренной подачи суппорта.

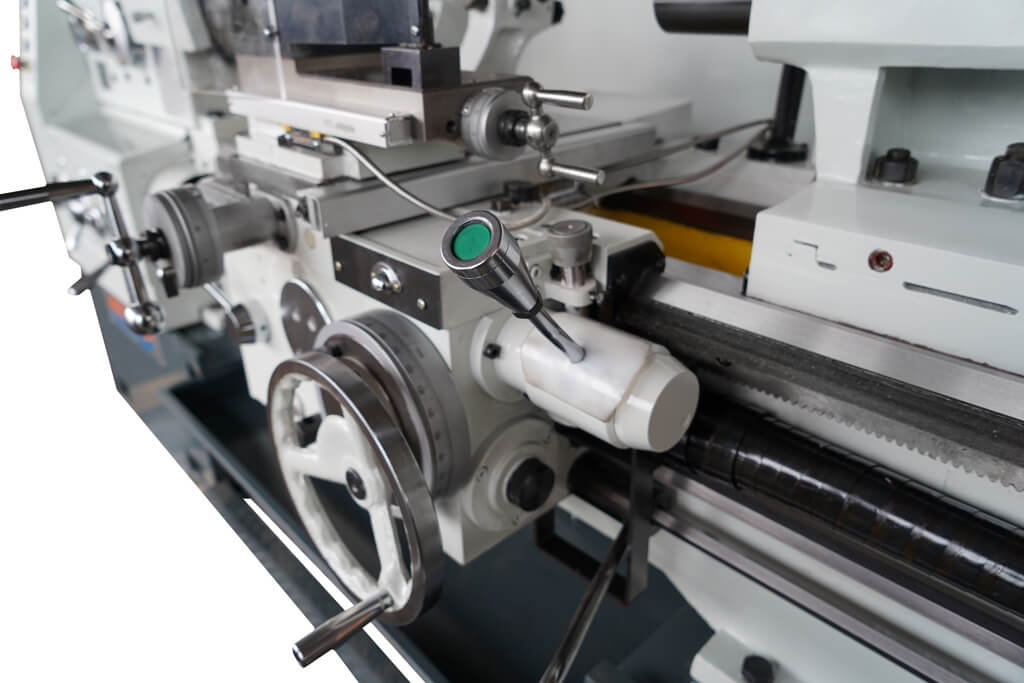

С противоположной стороны суппорта находится рычаг включения ускоренного продольного и поперечного перемещения.
Направляющие станины закалены током высокой частоты и имеют твердость 48-52 HRC.
Станок оснащен надежным двигателем мощностью 7,5 кВт.

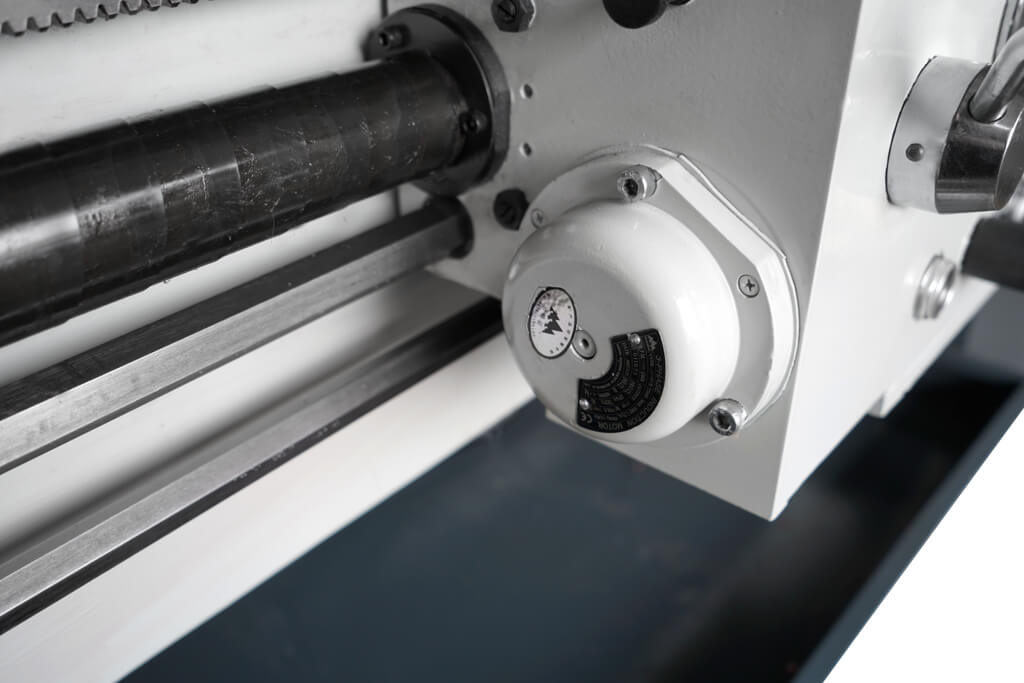

Токарный станок ZM 50150 DRO RFS оснащен маслоуказательными окошками для оперативного контроля уровня масла.
24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
В ЗИП входят 4-кулачковый патрон, обратные каленые кулачки, вращающийся и не вращающийся упорные центра, конус-переходник, планшайба, набор ключей, опоры и руководство по эксплуатации на русском языке.
Стандартная комплектация:
- 3-х кулачковый патрон 250 мм;
- 4-х кулачковый патрон 320 мм;
- Неподвижный люнет 20-130 мм;
- Подвижный люнет 20-80 мм;
- Планшайба 630 мм;
- Защита патрона;
- Защита от брызг;
- Ножной тормоз;
- 3-осевое УЦИ;
- Защита суппорта;
- Быстрый холостой ход суппорта по двум осям (RFS);
- Защита ходового винта;
- Инструментальный ящик с набором ЗИП;
- Инструкция по эксплуатации на русском языке.
