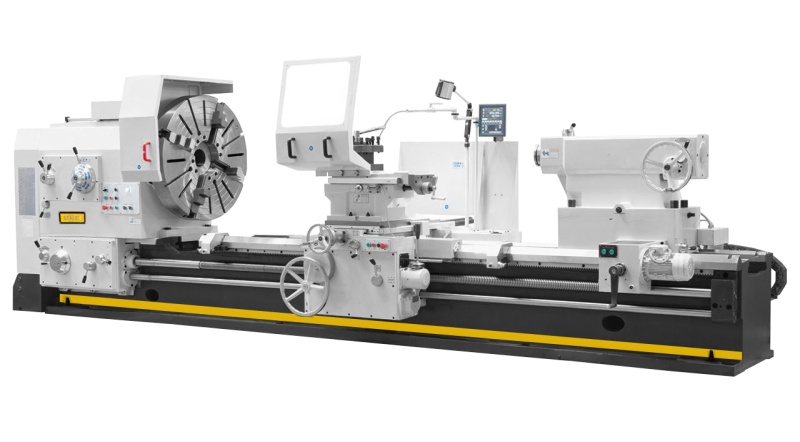

Токарно-винторезный станок STALEX D2000/5000

Характеристики

  • Производитель Stalex
  • Диаметр обточки над станиной ?2000 мм
  • ? обточки над поперечным суппортом ?1600 мм
  • Расстояние между центрами 5000 мм
  • Ширина станины 1100 мм
  • Макс. масса детали, обрабатываемой в центрах 10 000 кг
  • Макс. масса детали, обрабатываемой в планшайбе 1 500 кг
  • Частота вращения шпинделя, (21 вперед/12 реверс) 2 -200/2,5-200 об/мин
  • Конус шпинделя ISO A2-15
  • Планшайба 4-х кулачковая ?1600 мм
  • Проходное отверстие шпинделя ?130 мм
  • Ход по оси X 1020 мм
  • Ход по оси Z 4800 мм
  • Ход по оси z-1 200 мм
  • Продольная подача ось X 0,064-12 мм/об
  • Поперечная подача ось Z 0,032-6 мм/об
  • Подача верхних салазок z-1 0,016-3 мм/ об
  • Метрическая резьба,56 1-120 мм
  • Диаметральная резьба,56 30-1/4 DP
  • Дюймовая резьба,56 1/2-60 TPI
  • Модульная резьба,56 0,5-60 мм
  • Максимальный размер инструмента 45х45 мм
  • Угол поворота резцедержателя 180?
  • Ускор. перем. продольного суппорта ось Z 3,740 мм/мин
  • Ускор. перем. поперечного суппорта ось X 1,870 мм/мин
  • Конус пиноли задней бабки : MT-6
  • Ход пиноли задней бабки 300 мм
  • Диаметр пиноли задней бабки ?200 мм
  • Габаритные размеры станка 8100х2200х2400 мм
  • Габаритные размеры упаковки 1.6850х2280?2550 мм;
  • 2.2450х1350х1210 мм Габаритные размеры упаковки планшайбы 1950х1850х720 мм
  • Мощность главного привода 30,0 кВт
  • Мощность насоса помпы СОЖ 0,15 кВт
  • Максимальный крутящий момент на шпинделе 12800 Nm
  • Максимальное усилие резания(продольное/поперечное) 4500 кг
  • Объем бака СОЖ 120 л
  • Объем масла в переднюю бабку и коробку передач 110 л
  • Объем масла в суппорт 12 л
  • Мотор ускоренного перемещения 1,5 кВт
  • Мощность двигателя перемещения задней бабки 1,5 кВт
  • Масса 23 200 кг

Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения;

Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой;

Направляющие большого размера подвергаются индукционной закалке и шлифованию;

Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность;

Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи

Для обработки самых разных деталей станок имеет диапазон частот вращения от 2 до 200 об/мин при 33 скоростях;

Плавный пуск главного шпинделя с помощью механической многодисковой муфты;

Изготовлен по стандартам СЕ

Комплект поставки:

4-х кулачковая планшайба ?1600 мм;

4-х позиционный резцедержатель с фиксатором;

Неподвижный люнет ?400-750 мм

УЦИ по 3-м осям

Защитный экран патрона с концевым выключателем;
Концевой упор продольного перемещения;
Электрокомпоненты Schneider electric
Регулируемые опоры станины;

Моторизованная задняя бабка

Система подвода СОЖ;

LED лампа местного освещения;

Инструкция по эксплуатации

Инструмент для обслуживания
