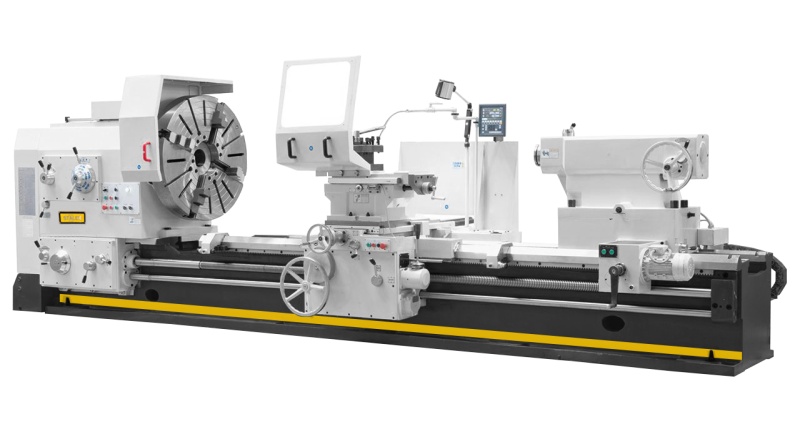

Токарно-винторезный станок STALEX D2000/2000
Характеристики
- Производитель Stalex
- Диаметр обточки над станиной ?2000 мм
- ? обточки над поперечным суппортом ?1600 мм
- Расстояние между центрами 2000 мм
- Ширина станины 1100 мм
- Макс. масса детали, обрабатываемой в центрах 10 000 кг
01
Описание
Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения;
Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой;
Направляющие большого размера подвергаются индукционной закалке и шлифованию;
Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность;
Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи
Для обработки самых разных деталей станок имеет диапазон частот вращения от 2 до 200 об/мин при 33 скоростях;
Плавный пуск главного шпинделя с помощью механической многодисковой муфты;
Изготовлен по стандартам СЕ
Комплект поставки:
4-х кулачковая планшайба ?1600 мм;
4-х позиционный резцедержатель с фиксатором;
Неподвижный люнет ?400-750 мм
УЦИ по 3-м осям
Защитный экран патрона с концевым выключателем;
Концевой упор продольного перемещения;
Электрокомпоненты Schneider electric
Регулируемые опоры станины;
Моторизованная задняя бабка
Система подвода СОЖ;
LED лампа местного освещения;
Инструкция по эксплуатации
Инструмент для обслуживания
02
Характеристики
| Производитель | Stalex |
| Диаметр обточки над станиной | ?2000 мм |
| ? обточки над поперечным суппортом | ?1600 мм |
| Расстояние между центрами | 2000 мм |
| Ширина станины | 1100 мм |
| Макс. масса детали, обрабатываемой в центрах | 10 000 кг |
| Макс. масса детали, обрабатываемой в планшайбе | 1 500 кг |
| Частота вращения шпинделя, (21 вперед/12 реверс) | 2 -200/2,5-200 об/мин |
| Конус шпинделя | ISO A2-15 |
| Планшайба 4-х кулачковая | ?1600 мм |
| Проходное отверстие шпинделя | ?130 мм |
| Ход по оси X | 1020 мм |
| Ход по оси Z | 1800 мм |
| Ход по оси z-1 | 200 мм |
| Продольная подача ось X | 0,064-12 мм/об |
| Поперечная подача ось Z | 0,032-6 мм/об |
| Подача верхних салазок z-1 | 0,016-3 мм/ об |
| Метрическая резьба,56 | 1-120 мм |
| Диаметральная резьба,56 | 30-1/4 DP |
| Дюймовая резьба,56 | 1/2-60 TPI |
| Модульная резьба,56 | 0,5-60 мм |
| Максимальный размер инструмента | 45х45 мм |
| Угол поворота резцедержателя | 180? |
| Ускор. перем. продольного суппорта ось Z | 3,740 мм/мин |
| Ускор. перем. поперечного суппорта ось X | 1,870 мм/мин |
| Конус пиноли задней бабки | : MT-6 |
| Ход пиноли задней бабки | 300 мм |
| Диаметр пиноли задней бабки | ?200 мм |
| Габаритные размеры | 5200х2200х2400 мм |
| Габаритные размеры упаковки | 5850х2280?2550 мм |
| Габаритные размеры упаковки планшайбы | 1950х1850х720 мм |
| Мощность главного привода | 30,0 кВт |
| Мощность насоса помпы СОЖ | 0,15 кВт |
| Максимальный крутящий момент на шпинделе | 12800 Nm |
| Максимальное усилие резания(продольное/поперечное) | 4500 кг |
| Объем бака СОЖ | 120 л |
| Объем масла в переднюю бабку и коробку передач | 110 л |
| Объем масла в суппорт | 12 л |
| Мотор ускоренного перемещения | 1,5 кВт |
| Мощность двигателя перемещения задней бабки | 1,5 кВт |
| Масса | 13 000 кг |
03
