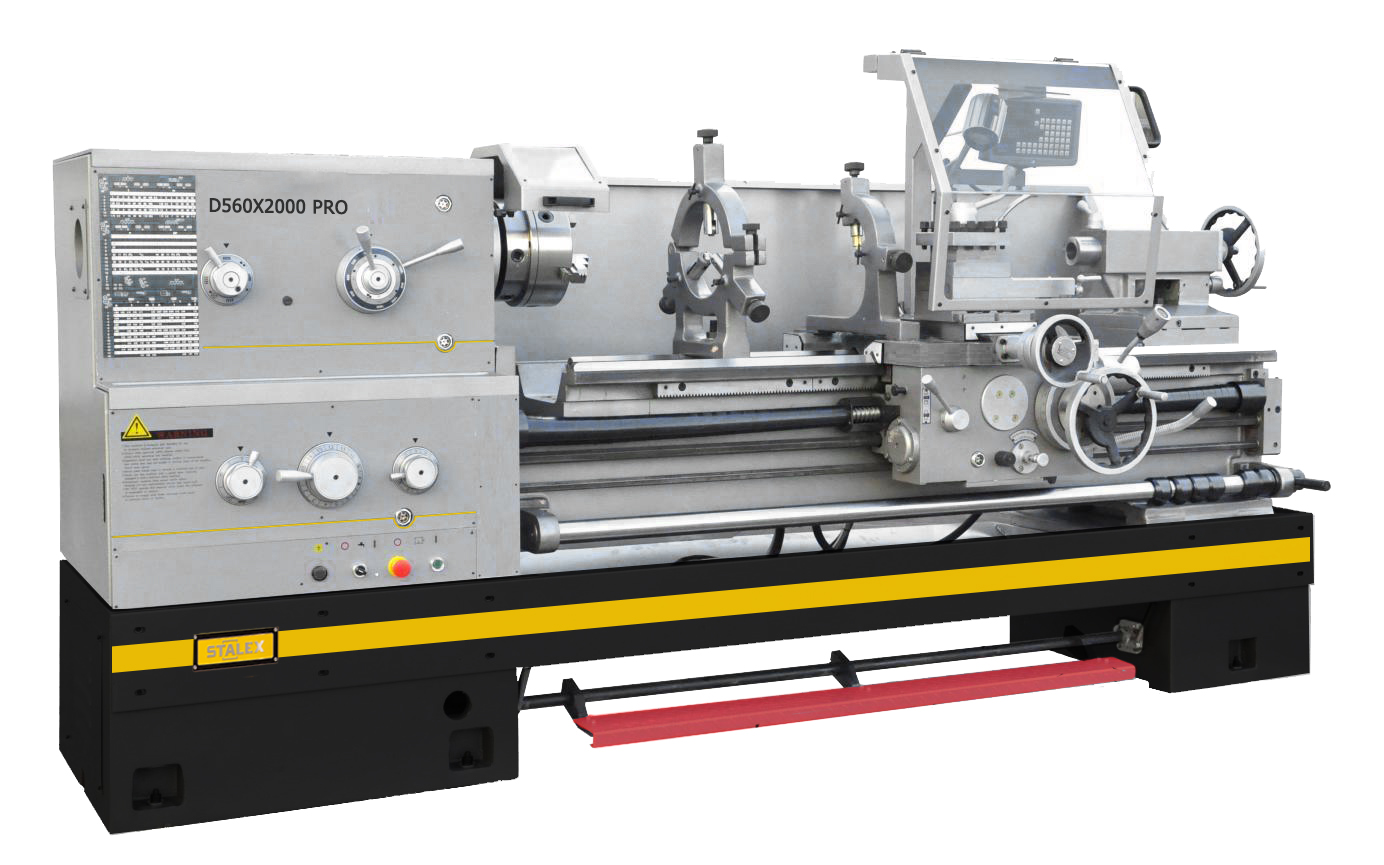

Станок токарно-винторезный STALEX D560x2000 Pro

Характеристики

  • Производитель Stalex
  • Диаметр обточки над станиной 560 мм
  • Макс. ? вращения (съемный мостик) 750 мм
  • ? обточки над поперечным суппортом 360 мм
  • Расстояние между направляющими 405 мм
  • Длина съемного мостика 170 мм
  • Расстояние между центрами 2000 мм
  • Частота вращения шпинделя, 12 10-1800 об/мин
  • Конус шпинделя MТ-7
  • Присоединение шпинделя, Camlock D1-8 (DIN55029)
  • Проходное отверстие шпинделя ? 80 мм
  • Продольная подача 0,063-6,43 мм/об
  • Поперечная подача 0,027-2,73 мм/об
  • Метрическая резьба, 46 1-224
  • Резьба Витворта, 26 28-1/8 TPI
  • Питчевая резьба, 45 56-1/4 DP
  • Модульная резьба, 42 0,5-112 MP
  • Максимальный размер инструмента 25х25 мм
  • Максимальный вес заготовки, обрабатываемый в центрах 2000 кг
  • Ход поперечного суппорта 360 мм
  • Ход верхнего суппорта 145 мм
  • Конус пиноли задней бабки : МТ-5
  • Ход пиноли задней бабки 150 мм
  • Ускоренное перемещение суппорта в продольном направлении 4,5 м/мин
  • Ускоренное перемещение суппорта в поперечном направлении 1,9 м/мин
  • Диаметр пиноли задней бабки ?75 мм
  • Габаритные размеры станка (ДхШхВ) 3500?1280(1070)?1350 мм
  • Габаритные размеры упаковки (ДхШхВ) 3650х1150х2060 мм
  • Мощность главного привода 7,5 кВт
  • Мощность насоса СОЖ 0,13 кВт
  • Объем бака СОЖ 18 л
  • Масса нетто/брутто 2900/3300 кг
  • Габариты, мм 3650х1150х2060
  • Трехкулачковый патрон, мм 250
  • Макс. размер резца, мм 25x25
  • Напряжение питания, В 380
  • Диаметр неподвижн./подвижн. люнета, мм 50-200/18-100

Универсальный токарно-винторезный станок D560x2000 Pro
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

Монолитная станина станка;

Закаленные и отшлифованные направляющие станины;

Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;

Крепление шпинделя D1-8;

Съемный мостик станины (ГАП);

Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;

Закалка направляющих током ТВЧ твердость составляет HRC 52-55;

Полноразмерная коробка подач с возможностью нарезания резьбы без замены шестерен;

Регулировка зазоров, направляющих при помощи клиновых планок;

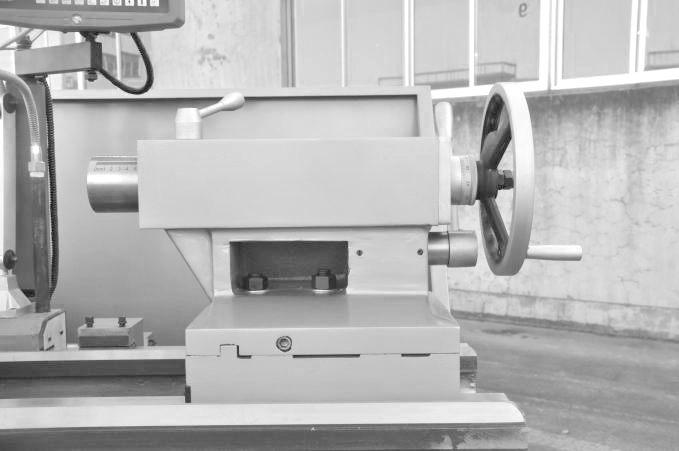

Пиноль задней бабки и маховик имеют шкалу для точной установки;

Регулируемый вал с кулачками, для отключения продольной подачи;

Электрокомпоненты Siemens

Изготовлен по стандартам СЕ

Комплект поставки

3-х кулачковый патрон ?250 мм с прямыми/обратными кулачками;

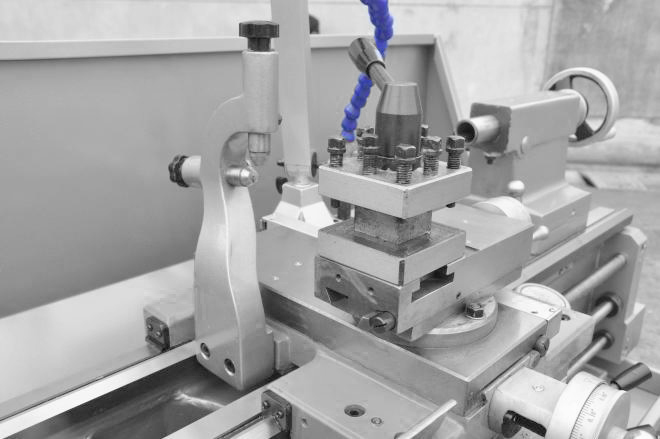

4-х позиционный резцедержатель;

4-х кулачковый патрон ?320 мм;

Планшайба ? 400 мм;

Подвижный люнет ?18-100 мм

Не подвижный люнет ?50-200 мм

Не вращающийся центр МТ-5

Вращающийся центр МТ-5

Переходная втулка;

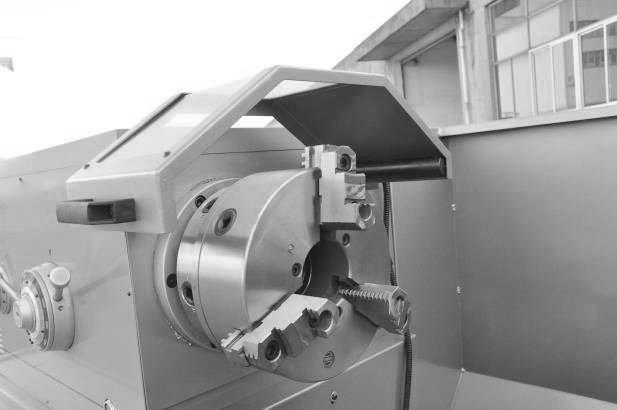

Защитный экран патрона с концевым выключателем;

УЦИ по трем осям (Sino);

Конусная линейка;

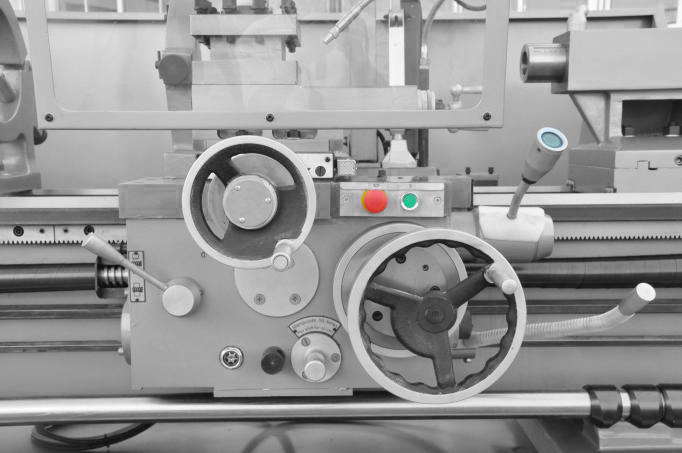

Джойстик ускоренного перемещения по 2-м осям;

Регулируемые опоры станины;

Задняя защитная стенка;

Ножной тормоз шпинделя с концевым выключателем;

Система подвода СОЖ;

Лампа местного освещения LED;

Инструкция по эксплуатации

Инструмент для обслуживания
