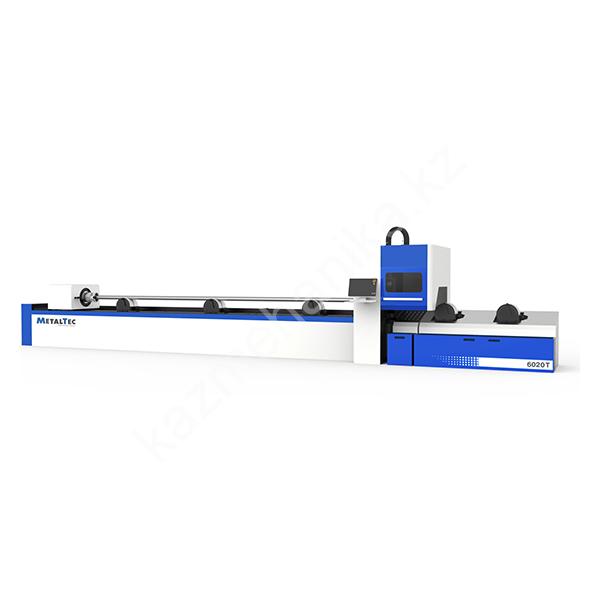

Оптоволоконный лазерный станок для резки металла MetalTec T6020 (1000W)

НАЗНАЧЕНИЕ:

Лазерный станок MetalTec Т6020 (1000W) предназначен для лазерной обработки труб и резки, труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.



ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Металлические трубы и профили любой формы.



СФЕРЫ ПРИМИНЕНИЯ СТАНКОВ:

Металлообработка, строительство, машиностроение и т. д.



КОМПЛЕКТАЦИЯ:

№

Наименование

Кол-во, шт.

Примечание

1

Оптоволоконный лазер MetalTec Т6020

1 шт.



2

Источник

1 шт.

Raycus

3

Серводвигатели

4 шт.

FUJI

4

Стойка управления с ЖК-дисплеем и ПК

1 компл.

CYPCUT

5

Поддерживающее устройство

1 шт.



6

Лазерная режущая голова

1 шт.

Raytools (Автофокус)

7

Чиллер

1 шт.

HAN LI

8

Беспроводной пульт управления

1 шт.



9

Автоматическая система смазки

1 шт.



10

ЗИП

1 компл.



11

Аспирационная установка

1 шт.





ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЦЕЛЬНОСВАРНАЯ СТАНИНА

При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ — РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ X И Y

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC)

Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру.

АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН

Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы.
Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье.

ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» / «IPG»
Мощность (1000 — 4000 Вт)

Станок оснащен лазерным источником компании «Raycus»(Китай) / IPG (Германия/США/Россия). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

РЕЖУЩАЯ ГОЛОВА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)

Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) / YASKAWA (ЯПОНИЯ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Двигатели по оси Y (2 шт.) – 1,8 кВт + 1,8 кВт
Двигатель по оси X – 0,85 кВт
Двигатель по оси Z – 0,4 кВт

ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO)

Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):

Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
Более высокий КПД;
Облегченная конструкция — вдвое компактней и легче редукторов других видов;
Не требуют обслуживания в процессе эксплуатации.

СТОЙКА УПРАВЛЕНИЯ

Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

ЧИЛЛЕР HANLI H-1000

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT»

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.
AutoCAD, CorelDRAW, plt, AI, dxf

ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC (ЯПОНИЯ)

Станок оснащен вспомогательными пневмовалами, для облегчения и безопасности загрузки рабочего стола станка, а также перемещения листа по поверхности рабочего стола. Пневматическая система от ведущего производителя: SMC (Япония)

АСПИРАЦИОННАЯ УСТАНОВКА

Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.
