MLF-3015R 3000W

Характеристики

  • Производитель MetalMaster
  • Модель Metal Master MLF-3015R 3000W
  • Тип лазера оптоволоконный лазер
  • Рабочая среда лазера волокно
  • Длина волны лазера, нм 1060−1080
  • Номинальная выходная мощность, кВт 3
Все характеристики
01

Описание

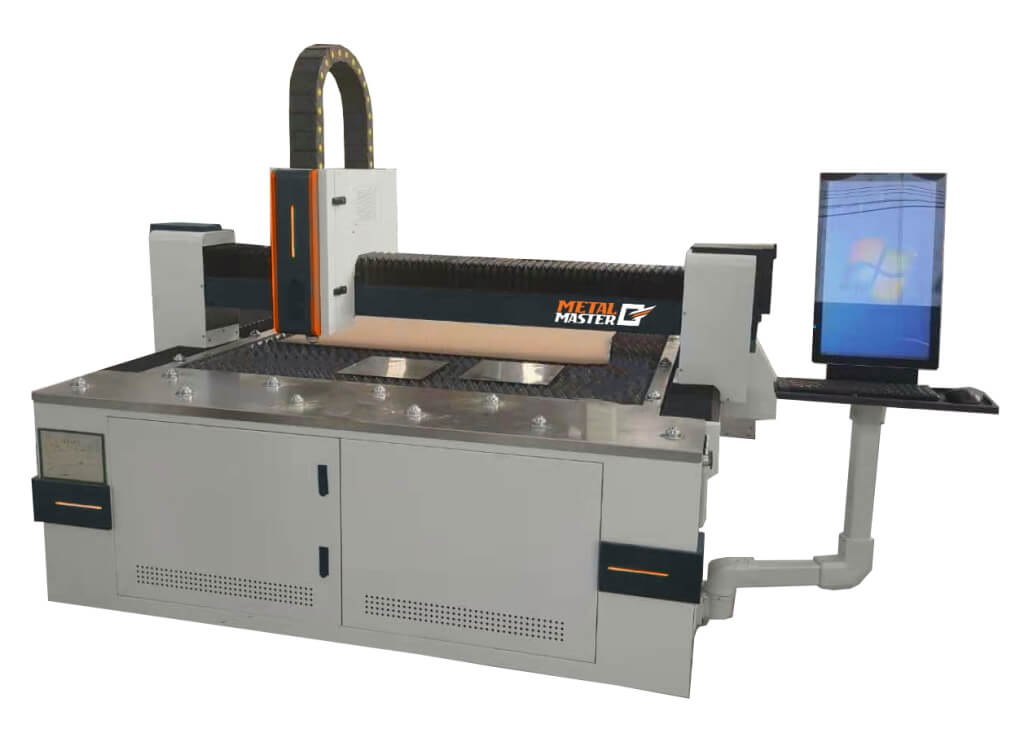

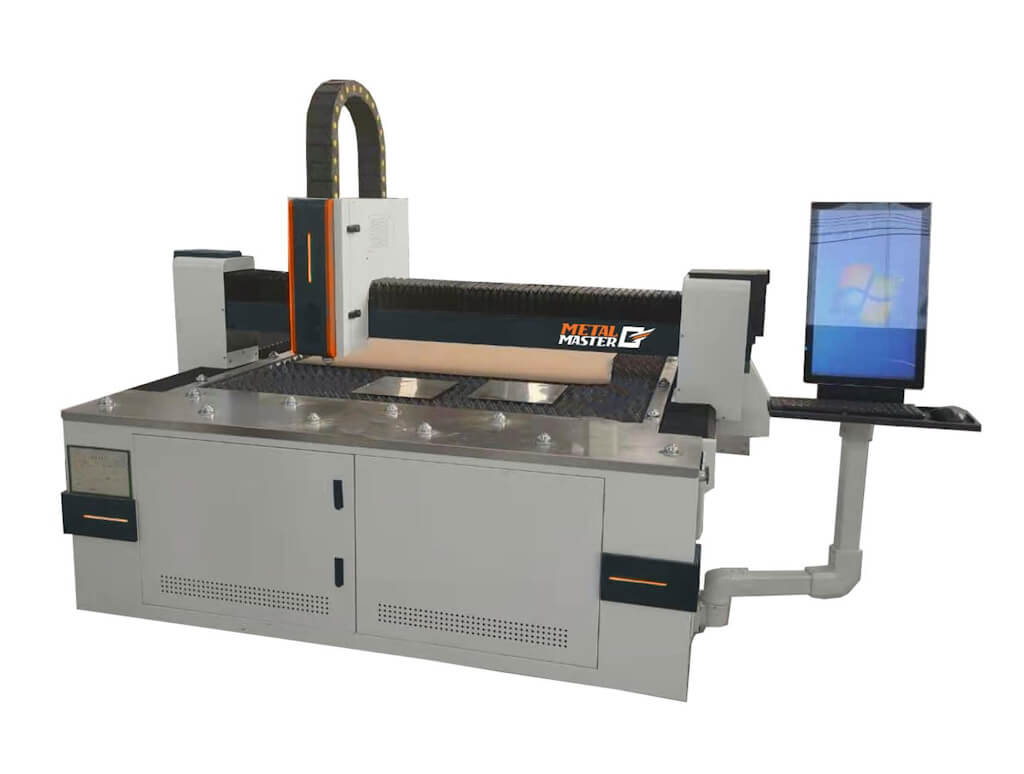

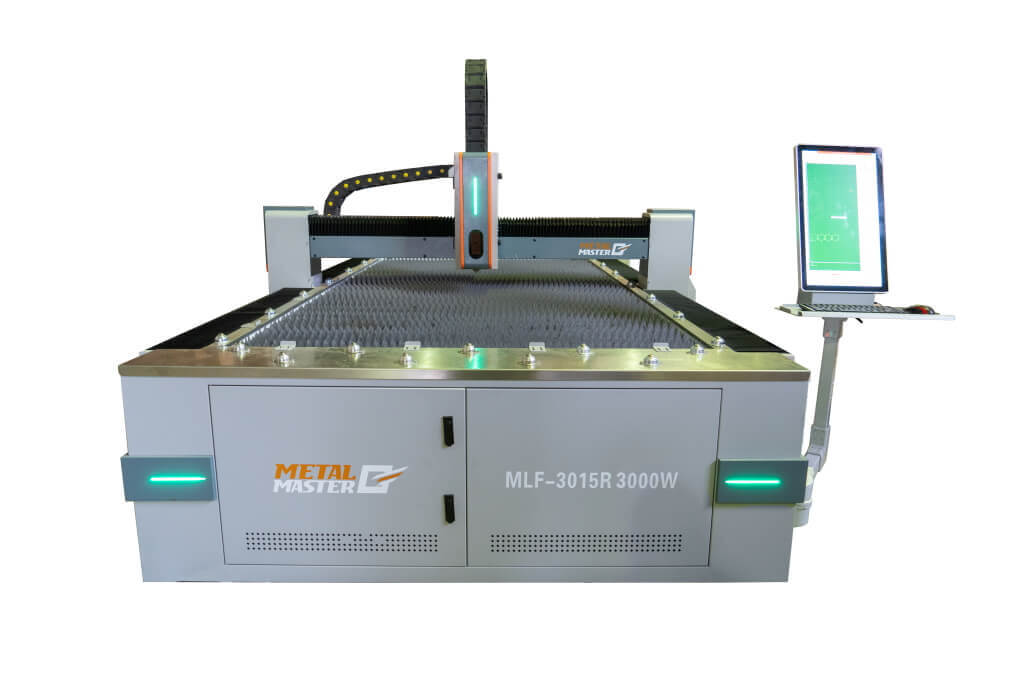

Описание станка Оптоволоконный лазер MLF-3015R 3000W

Оптоволоконный лазерный станок Metal Master MLF-3015R 3000W с автофокусом обладает высокой скоростью резки, минимальной стоимостью обслуживания и мощной конструкцией, с очень низким потреблением энергии (по сравнению, например, с CO2 станками со схожей мощностью излучения). Оптоволоконный лазер предназначен для резки листового металла из сплавов на основе железа (углеродистые, низколегированные, нержавеющие стали), меди, алюминия и других сплавов. Низкое энергопотребление и высокая энергоэффективность достигается за счет использования в качестве источника излучения волоконного лазера. Кроме беспрецедентно высокого КПД, лазер подобного типа обладает рядом неоспоримых преимуществ. Во-первых, он надежен, и мы предоставляем 1 год гарантии. Во-вторых, отсутствует необходимость держать в штате специалиста, способного производить настройку и юстировку лазера. В-третьих, отсутствует необходимость в расходных материалах для источника излучения. Передача оптического излучения в зону обработки осуществляется посредством оптического волоконного провода, что обеспечивает высокое качество и стабильность луча.

Особенности лазерных станков

  • Программа управления станком СypCut на русском языке c платой управления СypCut2000;
  • Водяной Чиллер S&A CWFL-3000w с двойным контуром охлаждения;
  • Источник Raycus на 3 кВт со сроком службы до 100 000 часов;
  • Режущая головка Raytools с автофокусом;
  • Серводвигатели бренда FUJI;
  • Мотор редуктор бренда Nidec Shimpo (Япония);
  • Высокоточная ШВП бренда TBI (Тайвань);
  • Линейные направляющие бренда Hiwin (Тайвань);
  • Электрокомпоненты бренда Schneider Electric;
  • Пневматические компоненты бренда SMC (Япония);
  • Централизованная автоматическая система подачи смазки;
  • Зубчатая рейка бренда YYC;
  • Литой алюминиевый портал повышенной прочности;
  • Пульт дистанционного управления и цветной монитор для управления станком входят в стандартную комплектацию станка.

Преимущества, которые Вы получаете

1. Эффективность:

  • высокая скорость резки;
  • качественный рез;
  • быстрая перестройка на различные толщины;
  • оптимизированный расход режущего газа.

2. Гибкость настроек:

  • резка различных толщин материалов;
  • фокусное расстояние меняется из программы управления;
  • электромагнитный клапан позволяет осуществить тонкую настройку подачи вспомогательного газа.

3. Легкость в использовании и безопасность:

  • простая и безопасная система смены сопел с сохранением центрирования луча;
  • быстрая замена защитного стекла;
  • автоматический контроль высоты резки;
  • система управления CypCut 2000;
  • система аварийного оповещения.

Литой портал из авиационного алюминия

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

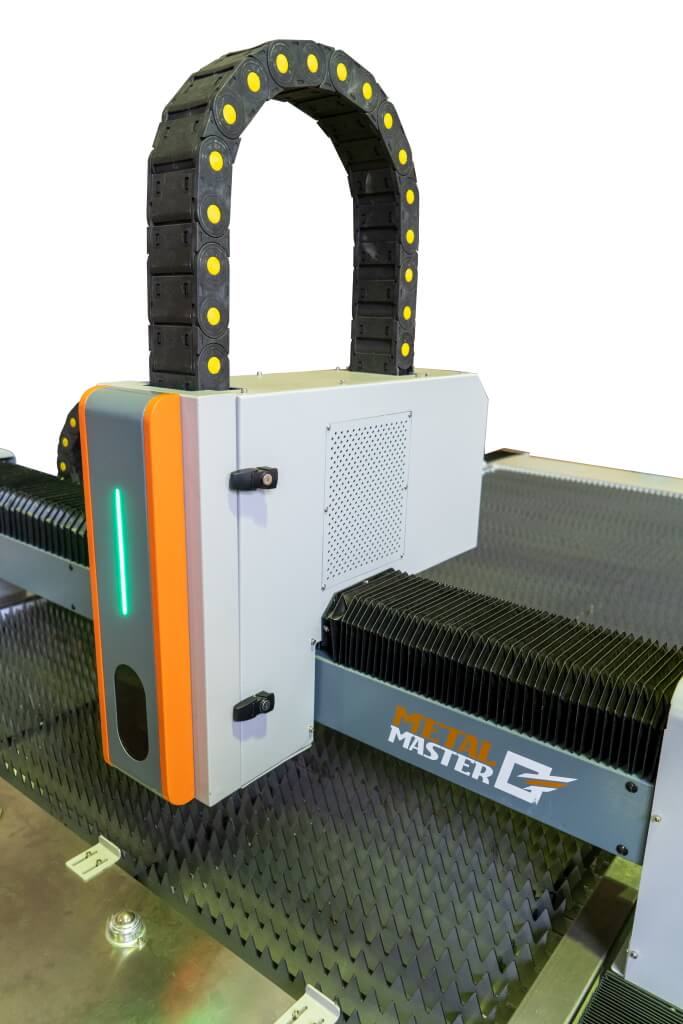

Литой алюминиевый портал повышенной прочности позволяет достигать скорости перемещения 100 м/мин. и ускорения 1G. Легкий и прочный портал обеспечивает лазерам Metal Master высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.

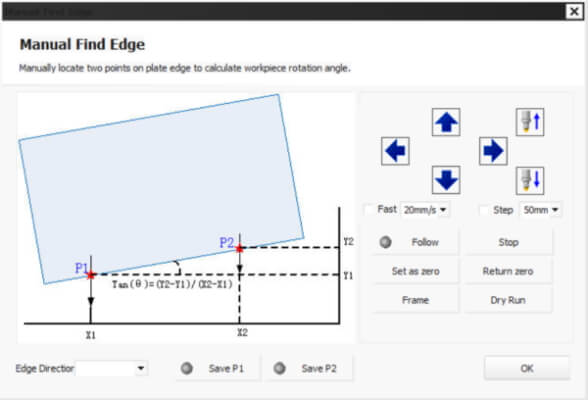

Функция определения положения листа

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

Эта функция позволяет определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на столе не ровно, то кромки материала будут определены с помощью датчика и материал будет повёрнут программой в необходимые координаты.

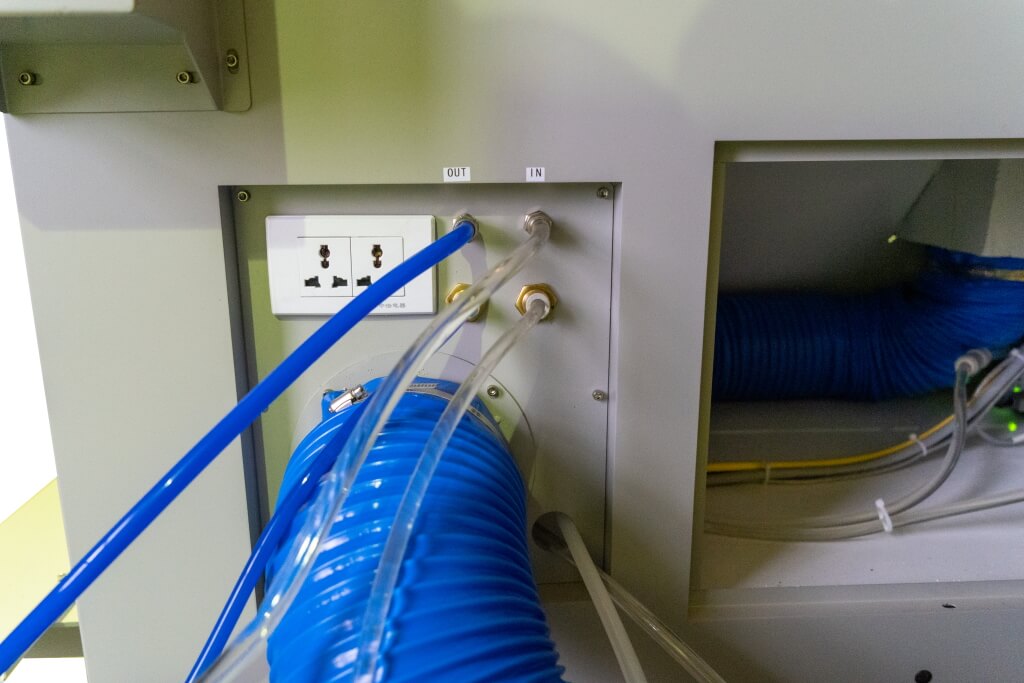

Станок оснащен пневматическими компонентами бренда SMC (Япония)

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

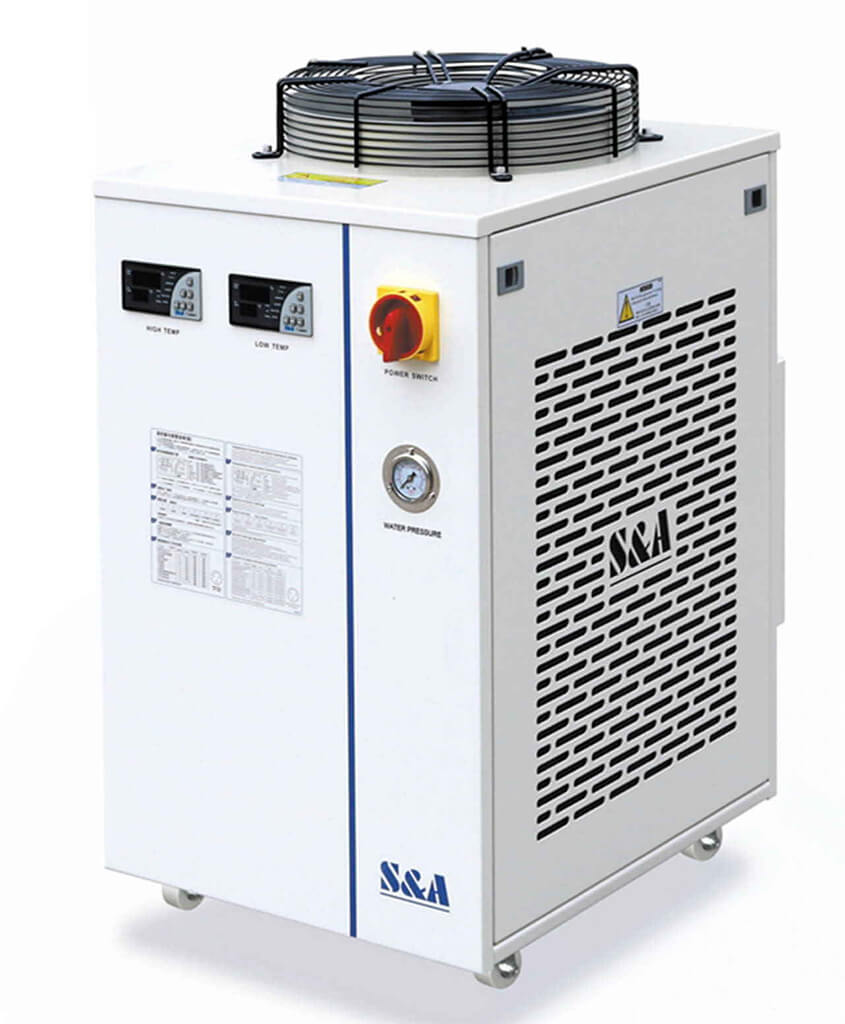

Станок Metal Master MLF-3015R 3000W оснащен водяным Чиллером S&A CWFL-3000w который имеет двойной контур охлаждения, один для лазерной головки, второй для лазерного источника. Водяной Чиллер предотвращает повреждение объектива и зеркал в результате нагрева. Объём бака чиллера составляет 20 литров. Хотелось бы отметить что заливать нужно исключительно дистиллированную воду.

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

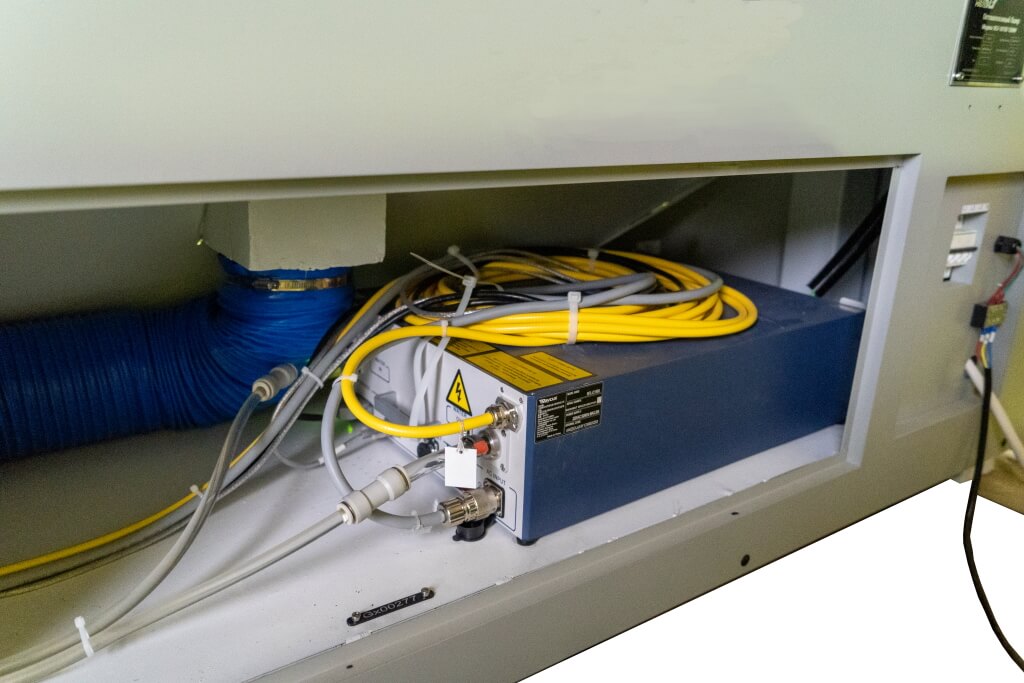

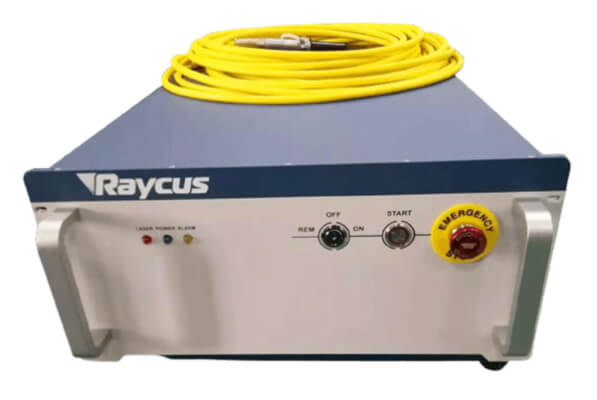

В качестве режущего инструмента в станке используется лазерное излучение, генерируемое источником Raycus на 3 кВт со сроком службы до 100 000 часов. Передача потока от источника лазерного излучения в зону резки осуществляется по оптоволоконному кабелю к режущей головке.

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

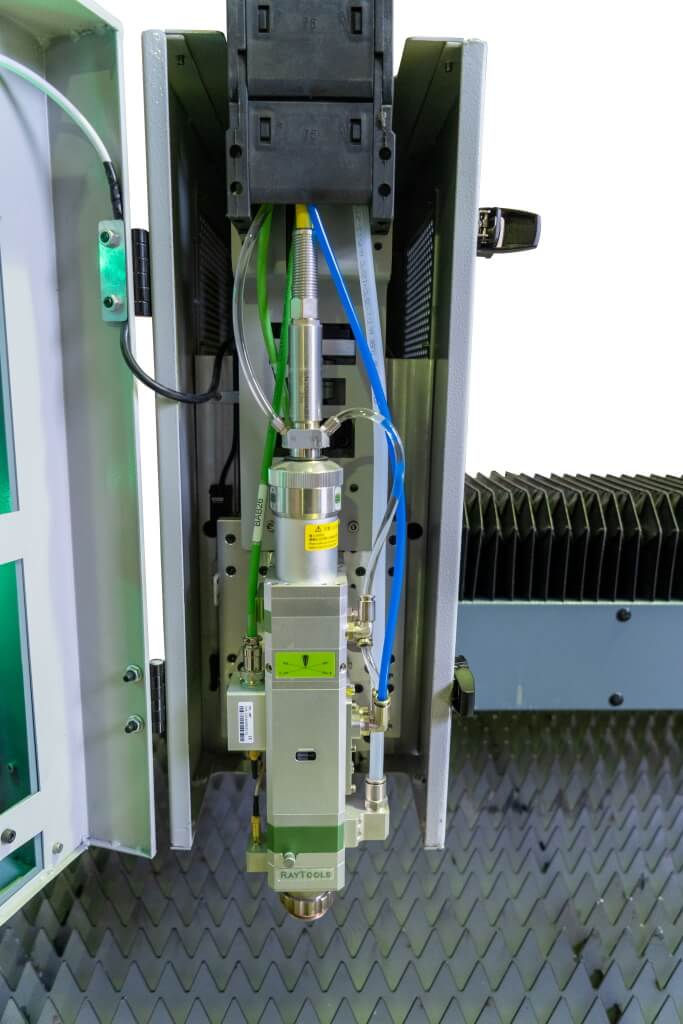

Режущая головка Raytools с автофокусом Фокусное расстояние определяется и контролируется операционной системой. Не нужно делать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением. Система автоматически отслеживает положение и неровности листа и всегда поддерживает заданную величину фокусного расстояния для качественной резки металла. Лазерная голова может получать из библиотеки настроек параметры, которые хранятся в системе

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

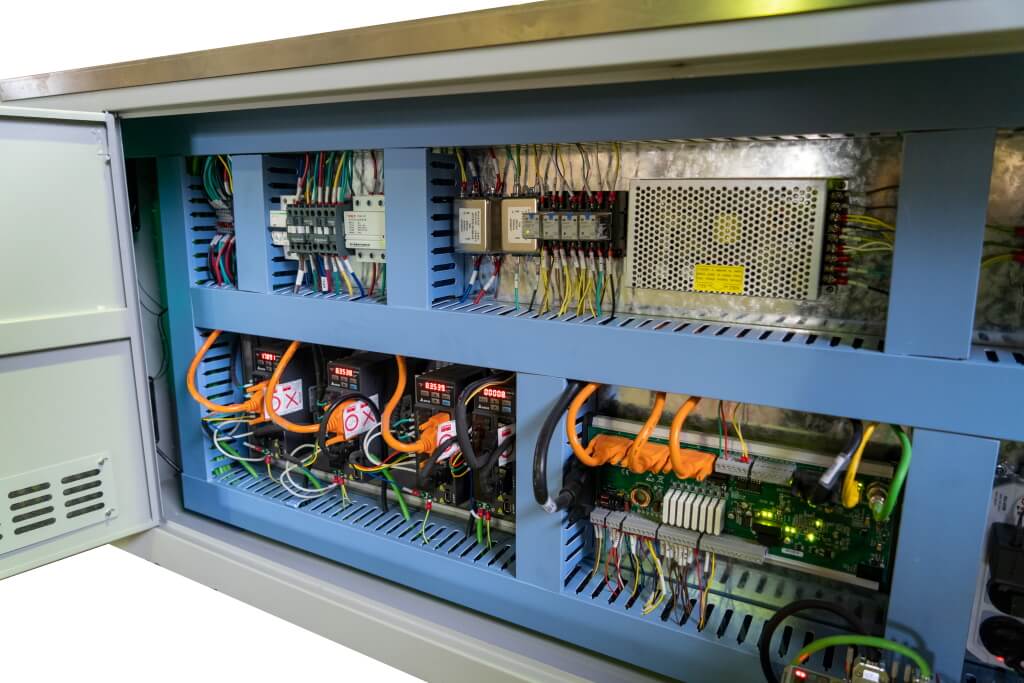

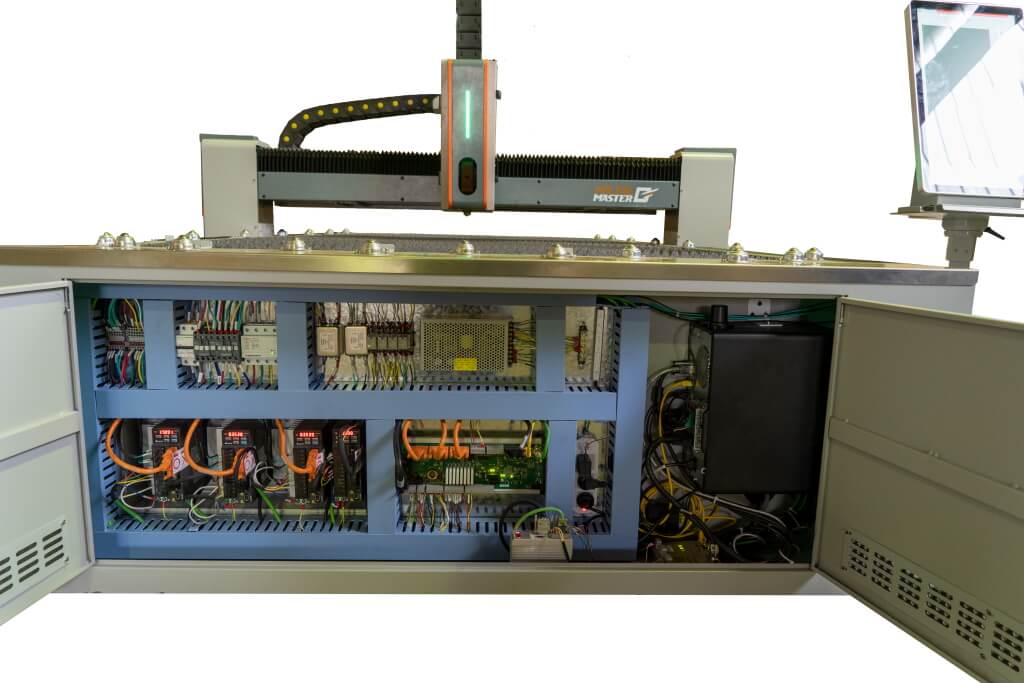

На станке уставлены электрокомпоненты бренда Schneider Electric

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

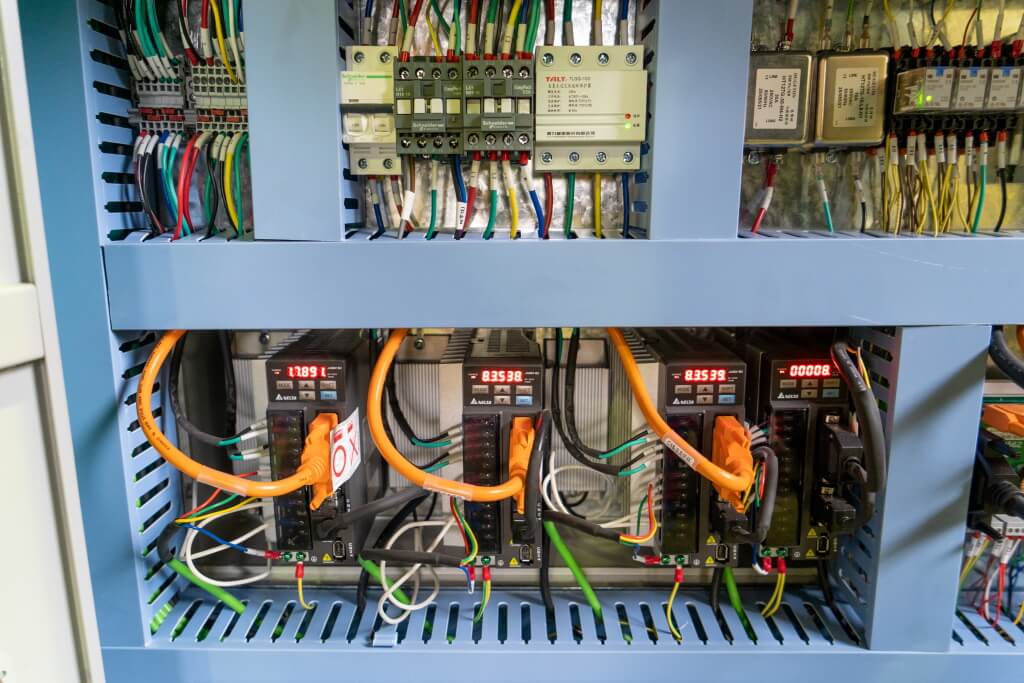

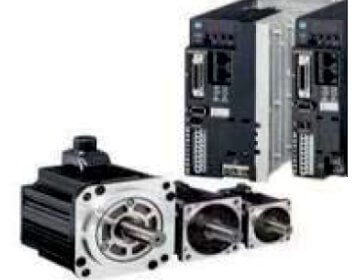

На станке используются серводвигатели бренда FUJI которые позволяют получить высокую точность позиционирования.

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

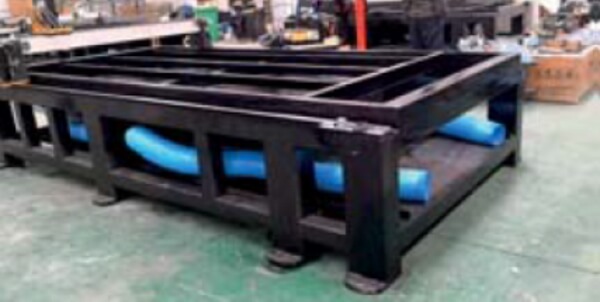

Внутренняя структура станины выполнена из сортового металла, она состоит из множества сварных секций из профильных прямоугольных труб. Для увеличения прочности станины и возможных деформаций, каждая секция усиливается ребрами жесткости. После сварки станина проходит процедуру высокотемпературного отжига для снятия напряжений в металле что обеспечивает высокую стабильность и отсутствие деформации станины по истечению времени.

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

Высокоточная ШВП Тайваньской компании TBI установлена на оси Z. Данная ось является одной из самых нагруженных в станке. Большой ресурс и высокая точность ШВП позволяет производить ювелирное позиционирование и повторяемость вертикальных перемещений лазерной головки.

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

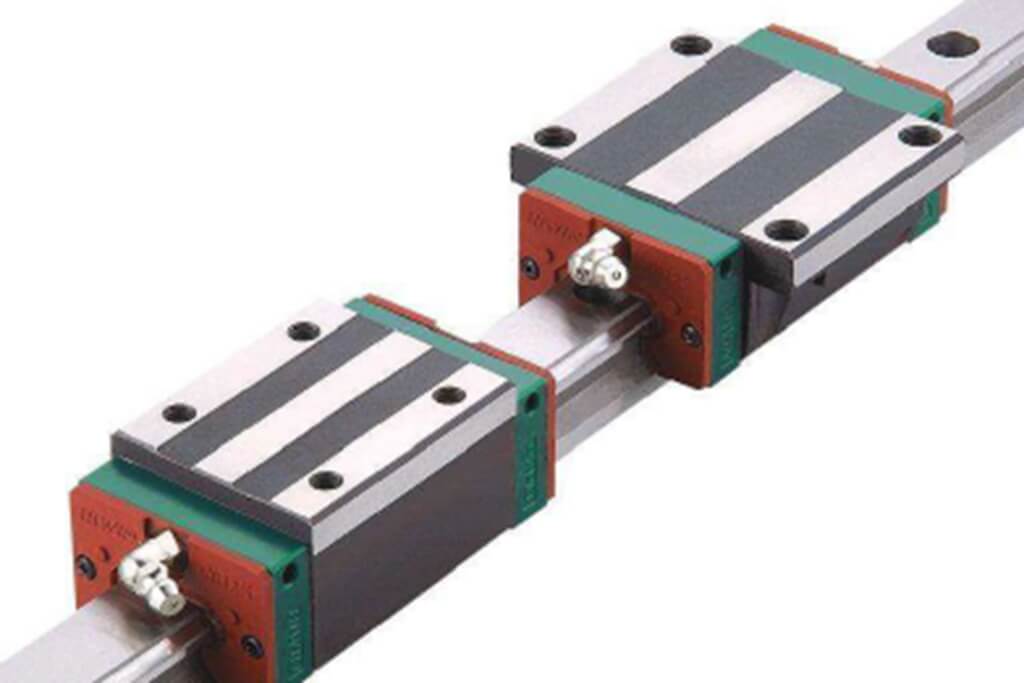

Тайванские направляющие бренда Hiwin обеспечивают высокую скорость перемещения и точность позиционирования, а также долговечность, несущую способность и плавность работы.

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

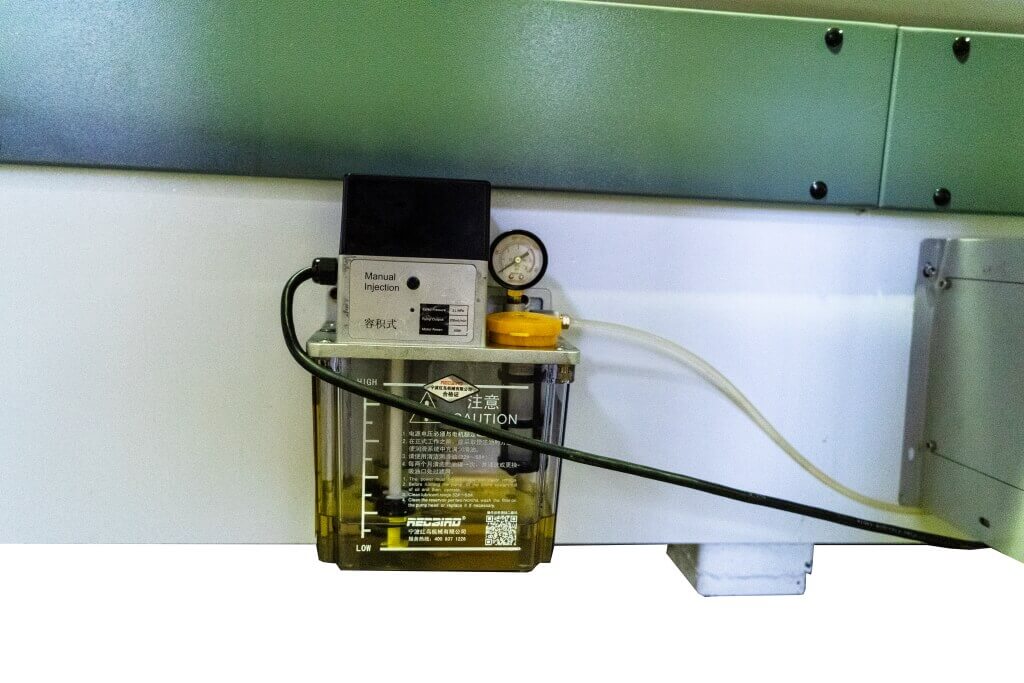

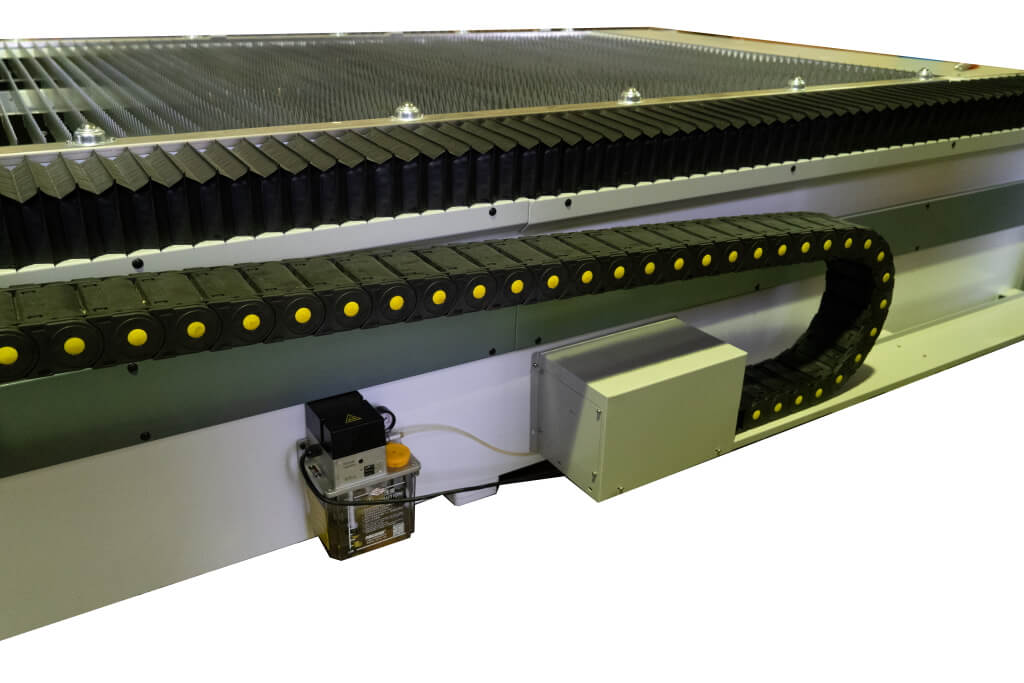

Станок оснащен централизованной автоматической системой подачи смазки, которая используется для смазки направляющих и ШВП, что упрощает обслуживание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок жизни узлов техники.

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

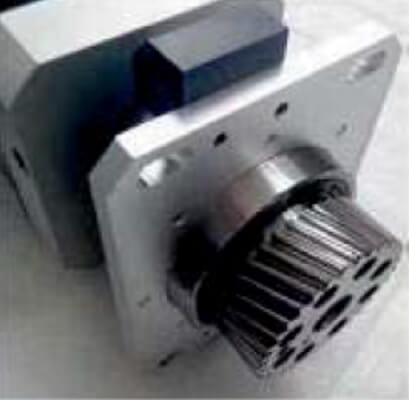

Мотор редуктор Японского бренда Shimpo. Это лучшее сочетание цена — качество. Конструкция редуктора обеспечивает долгий и непрерывный срок службы.

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

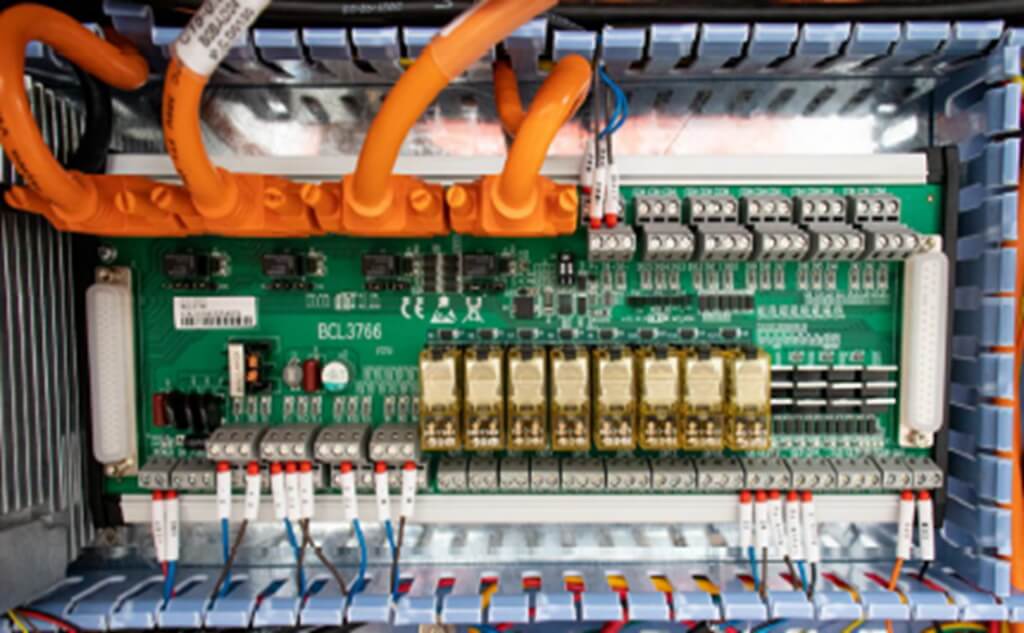

На станке используется программа управления станком СypCut на русском языке c платой управления СypCut2000. Данное программное обеспечение представляет собой систему управления предназначенная для лазерной резки металла, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планирование траектории обработки, раскладку деталей, определение положения листа, моделирование процесса резки.

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

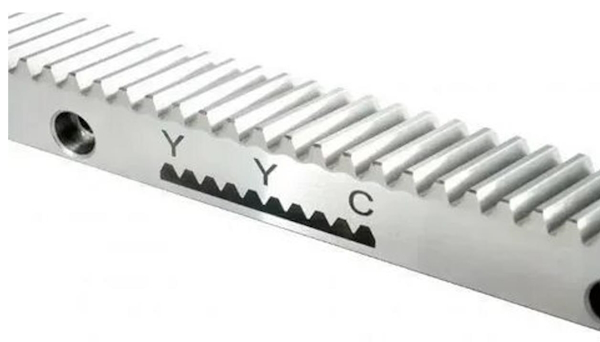

Зубчатая рейка бренда YYC обеспечивает высокую точность и долгий срок службы.

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

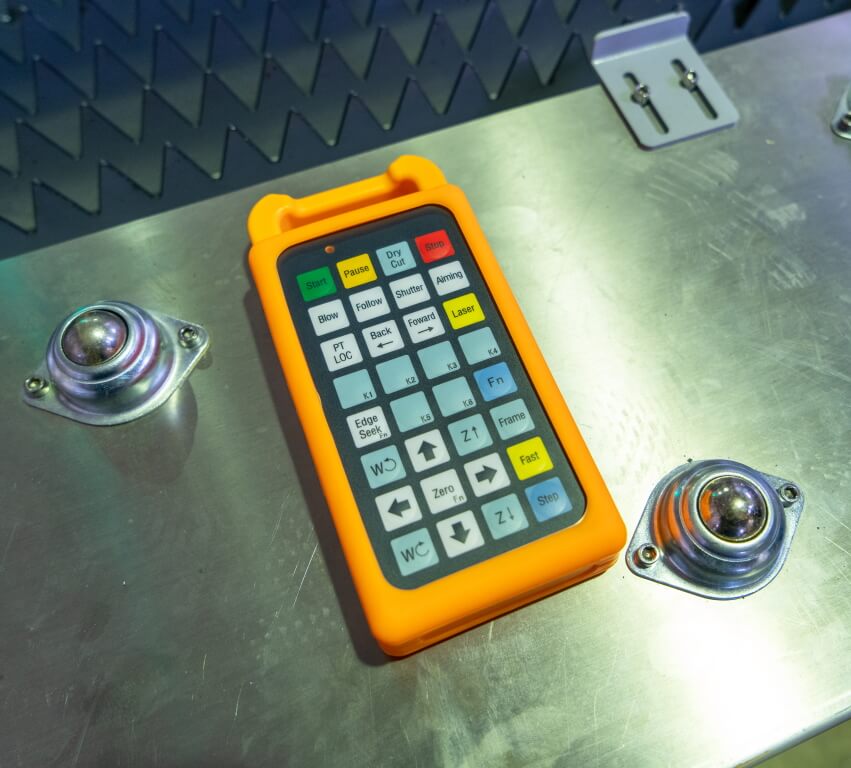

Пульт дистанционного управления лазером позволит увеличить мобильность и удобство работы оператора.

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

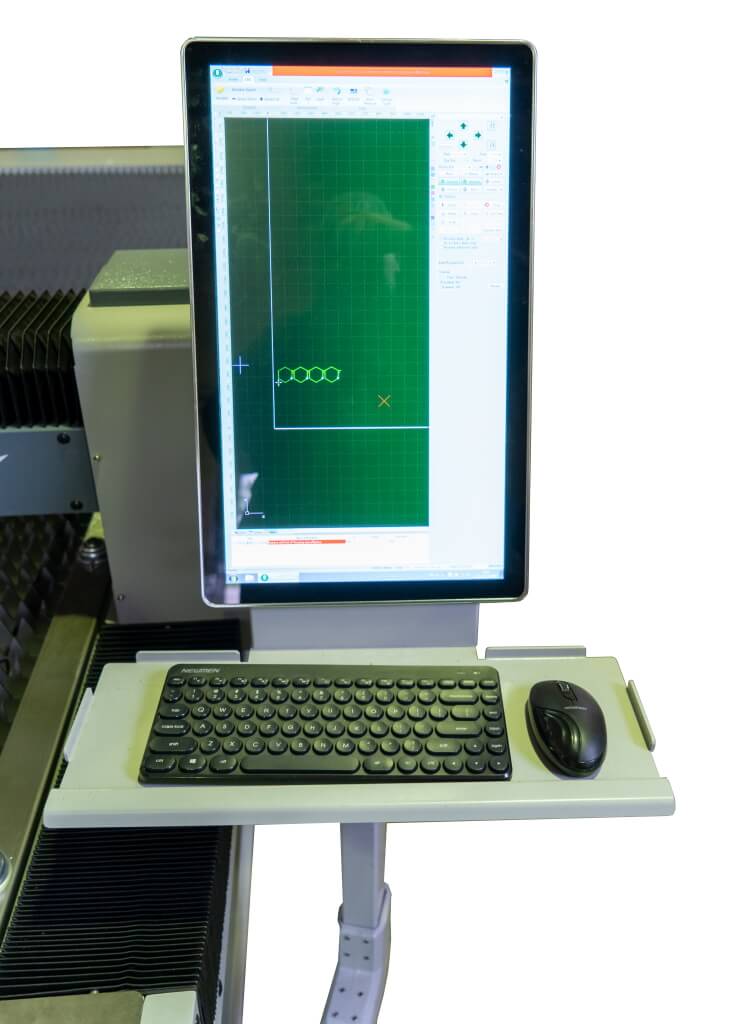

Цветной монитор для управления станком и эргономичный пульт входят в базовую комплектацию станка.

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

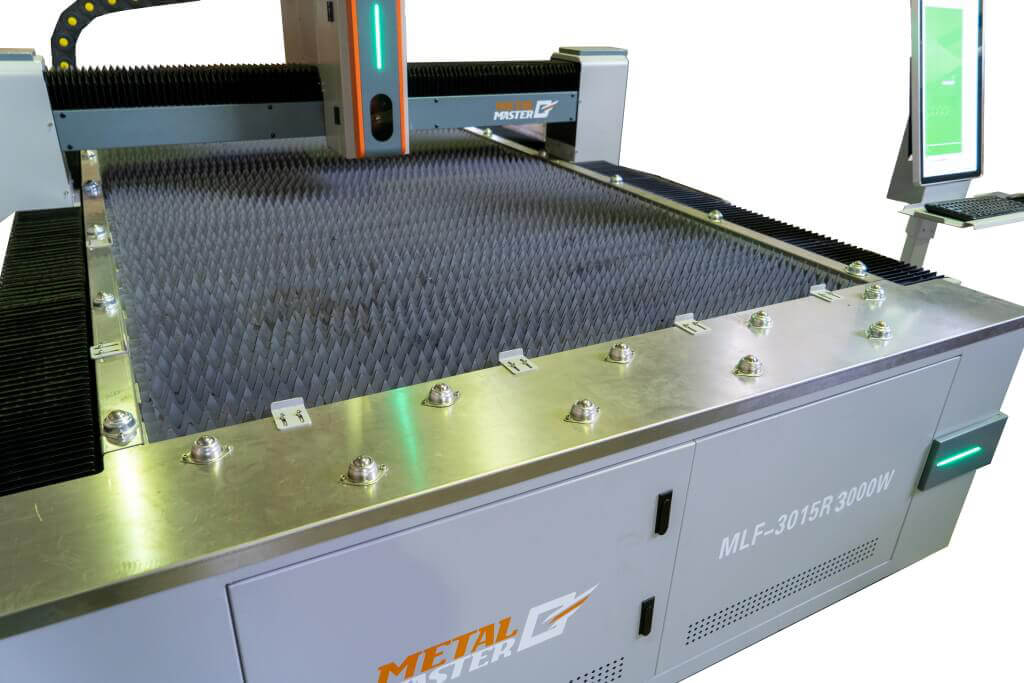

Для удобства расположения листа на станке стол оснащен специальными роликами по всему периметру рабочей зоны.

Оптоволоконный лазер Metal Master MLF-3015R 3000W (С автофокусом)

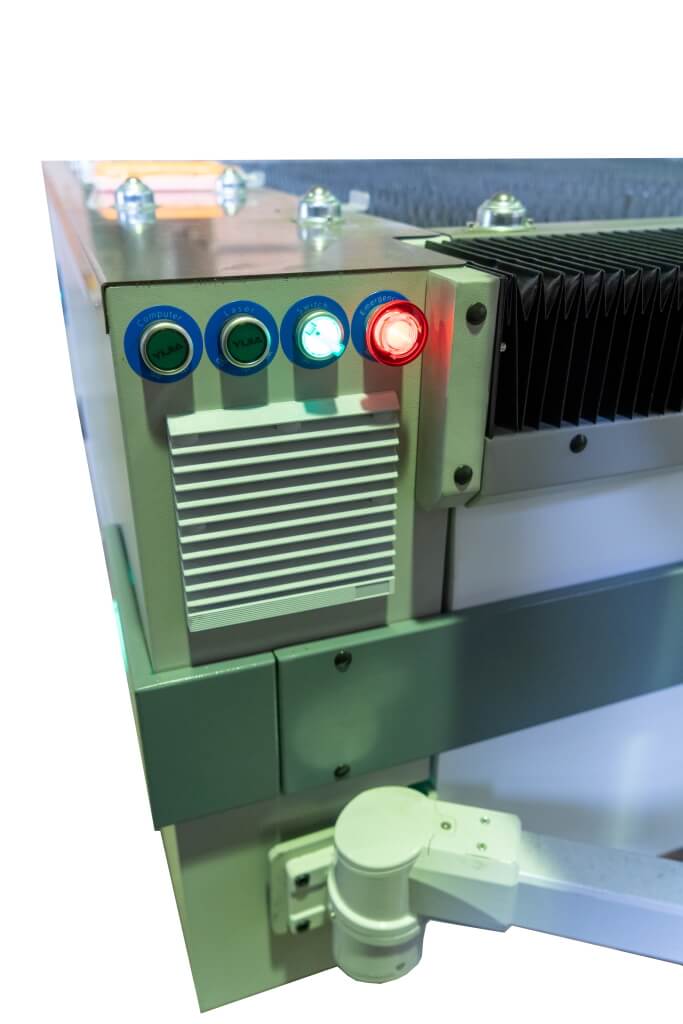

С правой стороны расположены кнопки вкл/выкл лазера, компьютера и аварийная кнопка выключения.

Расходные материалы

№ Тип:
1 Защитные линзы
2 Зеркало фокусировки
3 Керамический корпус
4 Сопло
5 Ящик для инструментов

Периодичность замены расходных материалов зависит от интенсивности работы, режимов резания и обрабатываемого материала. Усреднённое рекомендованное значение для линз, зеркал и сопел – 2-3 раза в месяц, для кармического корпуса – 1 раз в месяц. Данную информацию считать справочной.

Толщина разрезаемого металла зависит от многих факторов, но, в том числе, и от используемого вспомогательного газа (сжатый воздух, кислород или азот). Источники вспомогательного газа в комплект поставки станка входят. В случае необходимости приобретения компрессоров для резки с использованием сжатого воздуха, просьба обратиться за консультацией к специалистам нашей компании.

Стандартная комплектация:

  • Лазерная головка Raytools с автофокусом;
  • Оптоволоконный источник Raycus;
  • Электрокомпоненты Schneider Electric;
  • Мотор-редуктор Shimpo;
  • Серводвигатели Fuji;
  • Направляющие Hiwin;
  • Программа управления станком СypCut на русском языке;
  • Система автоматической смазки;
  • Водяной чиллер S&A
  • Пневматические компоненты японской компании SMC;
  • WIFI пульт управления;
  • Мануал на русском языке;
  • Набор инструментов.

Данная таблица параметров соответствует интерфейсу программы CypCut 2000

Параметры резания лазера MLF-3015R 3000W (50 микрон)
Тип материала/
Material type		 Толщина (мм)/
Thickness		 Газ Скорость (м/мин)/
Speed		 Мощность головки (Вт)/
Laser power		 Частота резания (Гц)/
Cutting frequency		 Рабочий цикл (%)/
Duty cycle		 Давление газа (бар)/
Air pressure		 Высота резания (мм)/
Cutting height		 Положение фокуса/
Focus position		 Тип сопла Эффект резания
Углеродистая сталь
（18кп）		 1 Воздух 47~50 3000 5000 100 12~16 0,5 0 Однослойное сопло: 1.0 Глянцевая поверхность
2 Воздух 21~23 3000 5000 100 12~16 0,5 0~-0,5 Однослойное сопло: 1.5
3 Воздух 6~12 3000 5000 100 12~16 0,5 -1~-1.5 Двухслойное сопло: 3.0
O2 3.9~4.1 3000 5000 100 0.6~0.9 0,8 4.5~5.5 Двухслойное сопло: 1.2
4 O2 3.4~3.6 3000 5000 100 0.6~0.9 0,8 4.5~5.5 Двухслойное сопло: 1.2 Матовая поверхность
6 O2 2.7~2.8 3000 5000 100 0.6~0.9 0,8 4.5~5.5 Двухслойное сопло: 1.2
8 O2 2.1~2.3 3000 5000 100 0.6~0.9 0,8 4.5~5.5 Двухслойное сопло: 1.2
10 O2 1.4~1.6 3000 5000 100 0.6~0.9 0,8 4.5~5.5 Двухслойное сопло: 1.4
12 O2 1~1.1 2200~2400 5000 100 0.6~0.9 1,5 2~3 Двухслойное сопло: 3.0
14 O2 0.9~0.95 2200~2400 5000 100 0.6~0.9 1,5 2~3 Двухслойное сопло: 4.0
16 O2 0.8~0.85 2200~2400 5000 100 0.6~0.9 1,5 2.5~3.5 Двухслойное сопло: 4.0
18 O2 0.7~0.72 2200~2400 5000 100 0.6~0.9 1,5 2.5~3.5 Двухслойное сопло: 4.0 Отсутствие шлаков
20 O2 0.6~0.65 2200~2400 5000 100 0.6~0.9 1,5 2.5~3.5 Двухслойное сопло: 4.0
22 O2 0.55 2200~2400 5000 100 0.6~0.9 1,5 2.5~3.5 Двухслойное сопло: 4.0
25 O2 0.55 2200~2400 5000 100 0.6~0.9 1,5 2.5~4 Двухслойное сопло: 4.0
Нержавеющая сталь
（08Х18Н10）		 1 N2 50~53 3000 5000 100 12~16 0,5 0 Двухслойное сопло: 1.5
2 N2 23~25 3000 5000 100 12~16 0,5 0~0.5 Двухслойное сопло: 2.0 Минимальное количество окалины
3 N2 10~12 3000 5000 100 12~16 0,5 -1~-1.5 Двухслойное сопло: 3.0
4 N2 6~8 3000 5000 100 12~16 0,5 -2~-2.5 Двухслойное сопло: 3.0
6 N2 2.9~3.1 3000 5000 100 12~16 0,5 -3.5~-4 Двухслойное сопло: 3.0
8 N2 1.2~1.3 3000 5000 100 16~18 0,5 -5~-6 Двухслойное сопло: 3.0
10 N2 0.75~0.8 3000 5000 100 16~18 0,5 -6.5~-7 Двухслойное сопло: 4.0
12 N2 0.5 3000 5000 100 16~18 0,5 -7.5~-8.5 Двухслойное сопло: 4.0
Алюминий
（АД31）		 1 Воздух 40~43 3000 5000 100 12~16 0,5 0 Двухслойное сопло: 1.0-1.5
2 Воздух 16~18 3000 5000 100 12~16 0,5 0~-0.5 Двухслойное сопло: 1.5-2.0
3 Воздух 8~10 3000 5000 100 12~16 0,5 0~-0.5 Двухслойное сопло: 2.0-3.0
4 Воздух 5~6 3000 5000 100 12~16 0,5 -1~-1.5 Двухслойное сопло: 3.0
6 Воздух 1.5~2 3000 5000 100 12~16 0,5 -2~-3 Двухслойное сопло: 3.5-4.0
8 Воздух 0.6~0.7 3000 5000 100 16~18 0,5 -3~-4 Двухслойное сопло: 4.0
Латунь 1 Воздух 37~40 3000 5000 100 12~16 0,5 0 Двухслойное сопло: 1.0-1.5
2 Воздух 14~16 3000 5000 100 12~16 0,5 0~-0.5 Двухслойное сопло: 1.5-2.0
3 Воздух 7~9 3000 5000 100 12~16 0,5 0~-0.5 Двухслойное сопло: 2.0-3.0
4 Воздух 3~4 3000 5000 100 12~16 0,5 -1~-1.5 Двухслойное сопло: 3.0
5 Воздух 1.2~1.5 3000 5000 100 12~16 0,5 -2~-3 Двухслойное сопло: 3.5-4.0
8 Воздух 0.5~0.6 3000 5000 100 16~18 0,5 -3~-4 Двухслойное сопло: 4.0
Зеленая отметка означает, что материал данной толщины можно обрабатывать в больших количествах в течение длительного времени.
Желтая отметка означает, что материал данной толщины можно обрабатывать, но при изменении температуры/давления газа, неоднородности состава или при других осложняющих факторах процесс обработки становится нестабильным. Рекомендуется использовать лазер большей мощности.
Красная отметка означает, что материал данной толщины подходит для обработки в единичных партиях. Для обработки мелко- и крупносерийных партий заготовок необходимо использовать лазер большей мощности.
Примечания 1. Диаметр стекловолокна для режущей головки мощностью 1500 Вт составляет 50 микрон;
2. Оптическое отношение фокусного расстояния коллиматорной линзы к фокусной составляет 100/125;
3. Параметры газа для резки: жидкий кислород марки 3.5 (чистота от 99.95%), жидкий азот повышенной чистоты 2 сорт (чистота от 99.95%);
4. В связи с различными условиями эксплуатации и параметрами резания, приведенные выше данные являются справочными.

Видео

Видеообзор►Видеообзор►Видеообзор►Видеообзор►
02

Характеристики

ПроизводительMetalMaster
МодельMetal Master MLF-3015R 3000W
Тип лазераоптоволоконный лазер
Рабочая среда лазераволокно
Длина волны лазера, нм1060−1080
Номинальная выходная мощность, кВт3
Перемещение по оси X, мм1500
Перемещение по оси Y, мм3000
Перемещение по оси Z, мм110
Максимальные размеры листа, мм3000×1500
Точность позиционирования, мм/м0,03
Повторяемость, мм/м±0,02
Максимальная скорость холостого хода, м/мин100
Пиковое ускорение1G
Напряжение, В38050 Гц
Мощность оборудования, кВт17,2
Макс. грузоподъемность стола, кг1850
Общий уровень защиты мощностиIP 54
Масса нетто/брутто, кг1830/1882
Габариты, мм4300×2280×1850
Макс. энергопотребление чиллера, кВт4,4
Масса чиллера, кг110
Габариты чиллера, мм845×745×1186
