Оснастка для станков объединяет режущий инструмент, патроны с втулками, прижимы, абразивы и смазочно-охлаждающую жидкость: все, что устанавливают на станок и между станком и заготовкой. Станочная оснастка определяет, какую операцию металлообрабатывающий или столярный станок выполнит, с какой точностью и сколько деталей даст до замены инструмента. Подбор начинают с трех данных: операция, обрабатываемый материал и посадочное место шпинделя.

Виды станочной оснастки

Подразделы построены по назначению: от него зависит, какой параметр станет главным при выборе. Режущий инструмент снимает материал, патроны и втулки соединяют его со шпинделем, прижимы фиксируют заготовку, абразивы доводят поверхность, а СОЖ охлаждает зону резания.

Режущий инструмент

Крепление инструмента и заготовки

Для зажима заготовки на столе есть отдельные разделы: станочные тиски и поворотные столы.

Абразивы, СОЖ и вспомогательная оснастка

Для столярных станков отдельно выделены ножевые валы и оснастка для деревообработки, а для ручной нарезки резьбы резьбонарезные клуппы.

Как выбрать оснастку для станка

Порядок выбора один: сначала посадка и размеры, затем материал и режим резания. Таблица показывает, что сверять для каждого типа станка.

Станок Оснастка Что сверять

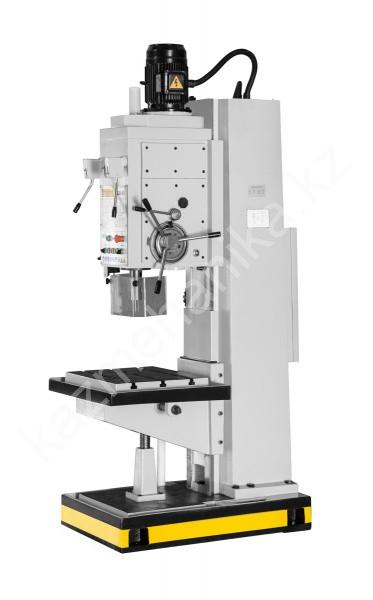

Сверлильный сверла, коронки, патроны и дорны диаметр, конус шпинделя (B16, конус Морзе), хвостовик инструмента
Фрезерный, в том числе с ЧПУ фрезы, расточные головки, прижимы диаметр D, хвостовик S, число зубьев Z, материал режущей части
Токарный резцы, сменные пластины, СОЖ форма пластины, радиус при вершине, покрытие под обрабатываемый материал
Ленточнопильный ленточные полотна ширина, толщина, длина, шаг зуба TPI
Заточной и шлифовальный круги, ленты, подложки наружный и посадочный диаметр, зернистость

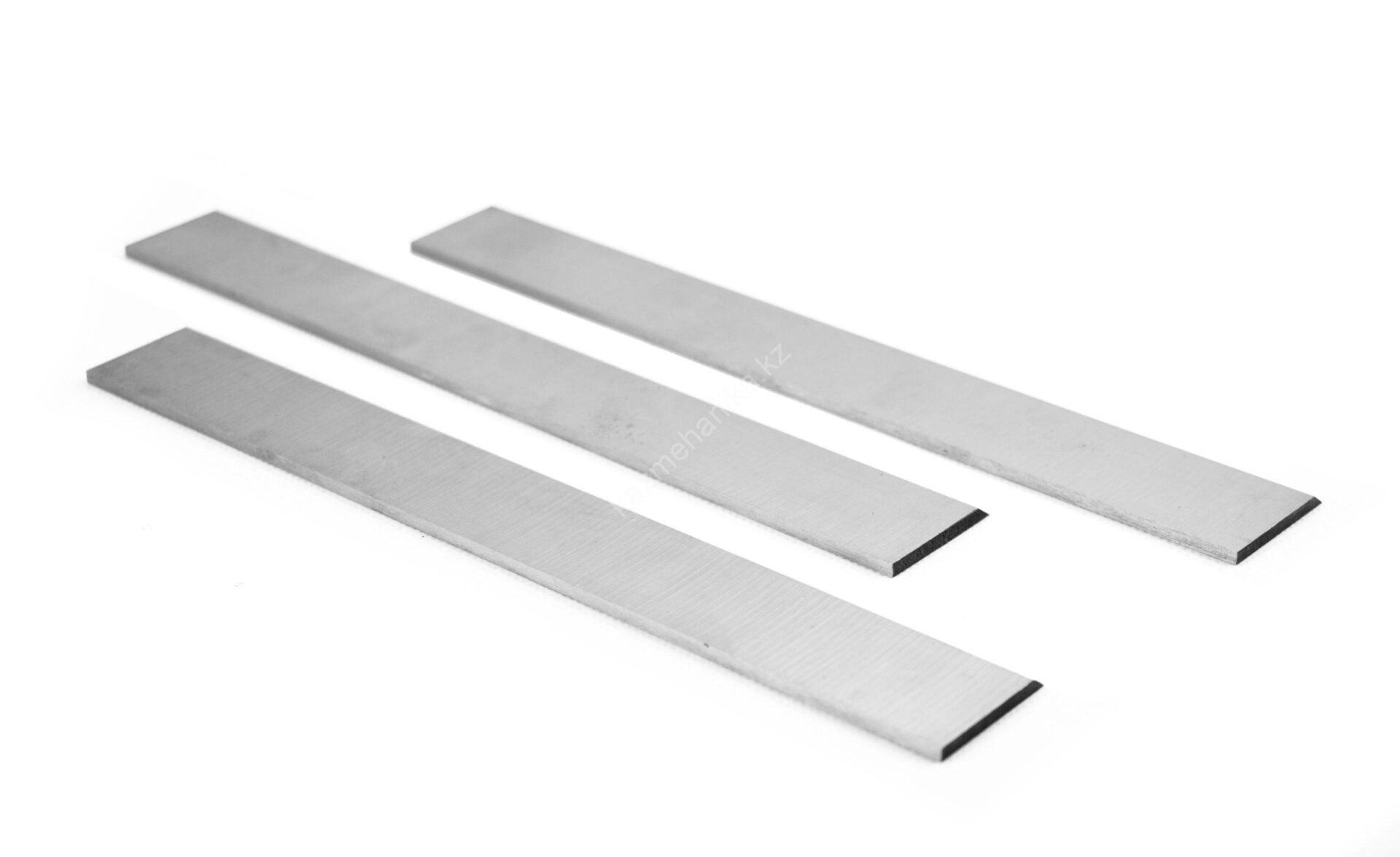

Строгальный и фуговальный ножи, ножевые валы комплект под модель станка, длина ножа

Посадка и совместимость со станком

Совместимость оснастки со станком проверяют по посадочному месту: тип конуса, диаметр хвостовика и размер рабочей зоны. Дорн Mk4/B22 показывает принцип: одним концом он садится в конус Морзе 4 шпинделя, другим держит патрон с конусом B22. Если конусы шпинделя и инструмента не совпадают, ставят переходную втулку, а втулки с отверстием под клин облегчают снятие инструмента со шпинделя. Для токарных патронов (в том числе кулачковых) и цанговых патронов действует то же правило: сначала присоединительный размер шпинделя, затем диаметр зажимаемой заготовки. Расходная оснастка часто привязана к модели: в названии ленточных полотен и шлифкругов указан станок, для которого они сделаны.

Ленточные полотна, шаг зуба и размеры

В записи «20х0,9х2030, 10/14 TPI» первые три числа означают ширину, толщину и длину полотна в миллиметрах, а TPI считает зубья на дюйм. Пара чисел через дробь обозначает переменный шаг. Для тонкостенных труб и профиля берут мелкий шаг вроде 10/14, для сплошной заготовки большого сечения крупный: 2/3 или 3/4. В резе должны одновременно находиться не менее трех зубьев. Биметаллические полотна M42 приваривают быстрорежущие зубья к гибкой основе, поэтому они держат кромку на стали и нержавейке. Для столярных пил узкое полотно шириной 6 мм ведет кривую, а широкое 20-25 мм держит прямой рез.

Фрезы и расшифровка маркировки

В названии фрез CMT цифры идут за буквой: D означает диаметр, I высоту реза, S хвостовик, L общую длину, Z число зубьев. Запись «D=9,5 I=11,0 S=8,0» описывает Т-образную пазовую фрезу с хвостовиком 8 мм. Материал режущей части указан индексом: HW означает твердый сплав, HSS быстрорежущую сталь. Хвостовик 8 мм подходит для легких станков и ручных фрезеров, хвостовик 12 мм дает жесткость для длинных спиральных фрез с глубоким резом. Фрезы с подшипником ведут по шаблону.

Коронки и толщина металла

У коронок главный параметр толщина металла. Твердосплавные модели рассчитаны на сталь до 12, до 25 и до 50 мм, а для профильных и прямоугольных труб со стенкой до 5 мм есть отдельные коронки, включая нержавеющую сталь. Среди коронок есть модели диаметром 127 мм, рабочая длина L указана в названии, хвостовик W19 сверяют с оправкой или патроном станка.

Сменные пластины и режимы

Покрытие пластины подбирают по материалу: TiN для стали, TiAlN для нержавеющей (группа ISO M). Пластина ромб 80° CCMT060204 с радиусом 0,4 мм работает с глубиной резания 0,10-1,50 мм и подачей 0,05-0,16 мм/об. У пластины CCMT две рабочие кромки, у резьбовой 16ER три: когда одна кромка изнашивается, пластину поворачивают на свежую. Для станков с ЧПУ сменные пластины удобны тем, что смена кромки не требует менять резец целиком.

Оснастка для фрезерного станка и станков с ЧПУ

Фрезерная оснастка состоит из фрез, расточных головок и приспособлений для крепления заготовки: прижимов, прихватов, тисков и поворотных столов. Подбор оснастки для фрезерных станков с ЧПУ начинается с возможностей станка: мощности шпинделя, размера стола и посадки инструмента. Оснастка для станков с ЧПУ работает по программе, поэтому к ней предъявляют два требования: жесткая фиксация детали без люфта и повторяемое позиционирование. Прижим, который держит деталь неподвижно, гасит вибрацию и сохраняет точность обработки заготовки до последнего прохода.

Приспособление подбирают под форму обрабатываемых деталей: тиски фиксируют деталь, а поворотные столы сокращают переустановки: деталь обрабатывают с нескольких сторон за одну настройку, и производительность участка растет. Вспомогательный инструмент (патроны, оправки, переходные втулки) соединяет режущий инструмент со шпинделем фрезерного станка. Оснащение современного станка фрезерной группы включает типовой комплект: фрезы разного диаметра, расточную головку и прижимы, а дополнительную оснастку и другие приспособления докупают под новые детали. Фреза с радиусным торцом, V-образная или фасочная меняет способ обработки без смены оборудования, а качество обрабатываемой поверхности зависит от технологии обработки, надежного крепления и свежей режущей кромки. Это одинаково для металлообработки и столярного дела.

Обслуживание и хранение оснастки

Вращающиеся элементы (патроны, оправки, втулки) требуют чистой посадки. Перед каждой установкой конус шпинделя и хвостовик инструмента протирают: стружка на посадке дает биение и снижает точность обработки. У прецизионного быстрозажимного патрона допуск биения 0,07 мм, и он сохраняется только на чистой посадке.

Сверла и фрезы хранят в пеналах и кассетах, чтобы кромки не касались друг друга, ленточные полотна в свернутом кольце. Затупленные сверла и фрезы по металлу возвращают в работу на заточном станке.

Условия покупки

Купить оснастку для станков можно в интернет-магазине КазМеханика или по телефону 8 (707) 878 68 58. Цена указана в карточке каждой позиции, счет выставляется с НДС, юридическим лицам доступна постоплата после согласования лимита.

Сверла, патроны, фрезы, пластины и полотна выдают в пунктах Jet Logistic в 20 городах Казахстана, включая Алматы, Астану, Шымкент и Усть-Каменогорск. СОЖ в таре 21,5 л и крупные заказы едут транспортной компанией, стоимость доставки считается индивидуально. Позиции со склада отгружаются до 3 дней, оснастка под заказ поставляется от месяца, поэтому под запуск участка ее заказывают заранее.

Если нужен подбор под станок, пришлите модель станка, операцию и материал заготовки на [email protected]. Станок к оснастке можно подобрать в каталоге: посмотрите фрезерные и сверлильные станки в каталоге, а полный перечень разделов открыт на странице станочного оборудования.

Частые вопросы

Как проверить, подойдет ли оснастка к моему станку?

Сверьте посадочное место: конус шпинделя, диаметр хвостовика и размер рабочей зоны. Для ленточных полотен и шлифкругов в названии позиции указаны модели станков, для которых они сделаны. Если модели станка в названии нет, пришлите ее на [email protected].

Как выбрать шаг зуба ленточного полотна?

В резе одновременно должны работать не менее трех зубьев. Для труб и тонкого профиля берут мелкий шаг, например 10/14 TPI, для сплошных заготовок большого сечения крупный: 2/3 или 3/4 TPI.

Сколько режущих кромок у сменной пластины?

У ромбической пластины CCMT две кромки, у резьбовой пластины 16ER три. Количество кромок указано в характеристиках набора. Когда кромка изнашивается, пластину поворачивают на следующую.

Какие коронки подходят для нержавеющей стали?

Для нержавеющей и легированной стали есть твердосплавные коронки на толщину до 25 мм, а для профильных труб из нержавейки со стенкой до 5 мм отдельные модели. Толщина металла указана в названии коронок.
