Устройство цифровой индикации (УЦИ, в зарубежных каталогах DRO, Digital Read Out) показывает на экране текущие координаты инструмента или стола станка. Оператор видит перемещение узла в миллиметрах и ведет обработку по цифрам, без счета делений лимба. УЦИ добавляет универсальному станку без ЧПУ измерительный прибор с цифровым отсчетом: токарному, фрезерному или расточному.

Принцип действия системы УЦИ

Суть проста: система УЦИ состоит из монитора и линейных датчиков (энкодеров), по одному на каждую ось. Шкала крепится на неподвижной части станка, считывающая головка идет вместе с кареткой или суппортом. Пока узел перемещается, датчик отправляет на монитор импульсный сигнал. Монитор служит для обработки электрических сигналов: встроенный контроллер считает импульсы, переводит их в двоичный код и выводит на дисплей реальное перемещение узла. Оператор видит его в режиме реального времени.

Датчик измеряет линейное перемещение самого узла, поэтому износ ходового винта и его люфт на показания не влияют. Погрешность определяют разрешение и класс точности датчика. Стрелочные индикаторы и лимбы дают аналоговый отсчет по шкале, УЦИ заменяет его цифровым значением.

Применение устройства цифровой индикации

Основное назначение состоит в точном позиционировании и контроле механических перемещений: оператор станка выводит инструмент в заданную координату и повторяет ее на каждой следующей детали. Это ускоряет разметку, сверление по координатам, расточку и чистовое точение. Для обработки деталей в серии это дает повторяемость размеров, а оператору проще отслеживать перемещения инструмента на экране.

На токарном станке оператор по цифрам выводит резец в размер относительно оси вращения шпинделя, на фрезерном ориентируется по положению стола и вертикальной подачи. Для точного контроля размера он сверяет значение на экране с чертежом, не прерывая обработку на промер.

Токарные и фрезерные УЦИ

Устройства различаются по числу координат и по типу датчика. Мониторы подходят для токарных, фрезерных, расточных станков и других видов универсального оборудования.

  • Двухкоординатные УЦИ ставят на токарные станки: одна ось показывает поперечную подачу, вторая продольный ход суппорта.
  • Трехкоординатные УЦИ нужны фрезерным и расточным станкам: к двум осям стола добавляется вертикальная.
Каналов Станки Модели мониторов

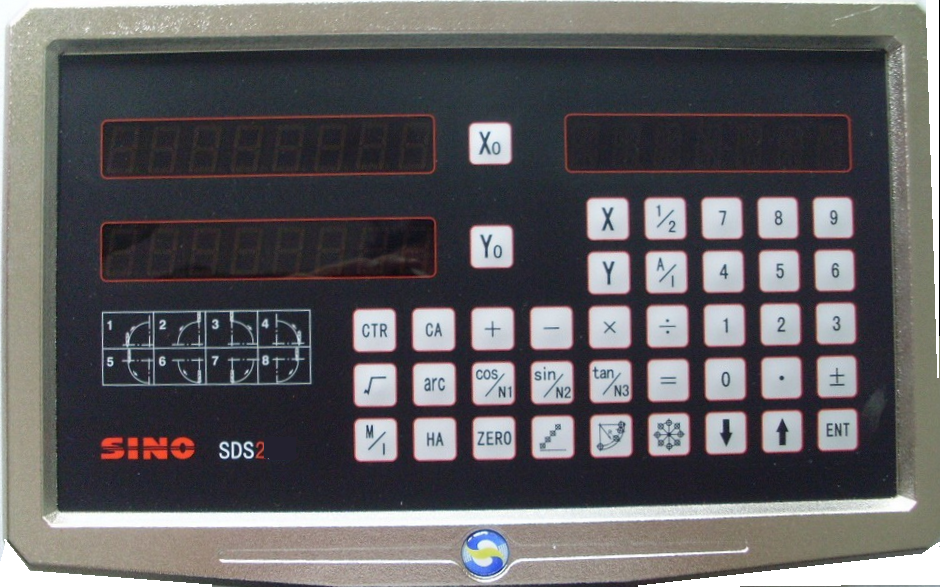

2 токарные станки; фрезерные, где нужны две оси SINO SDS2-2L, SDS2-2MS
3 фрезерные станки, расточные станки, сверлильно-фрезерные станки TOP20-3M, DROII-3M, SDS6-3V, CDD

Оптические линейки

Линейка читает шкалу на стекле: свет проходит через нанесенные штрихи, а фотоэлемент в оптоэлектронных преобразователях головки превращает их в электрический сигнал. Шаг оптического датчика измеряется единицами микрон, поэтому он дает высокую точность и подходит для чистовой обработки, где нужны точные измерения.

Оптический и магнитный датчик

Стеклянная шкала требует чистой рабочей зоны. Магнитный датчик надежно работает при стружке и охлаждающей жидкости, поэтому его выбирают для цехов с тяжелым режимом работы, например для производственного участка с интенсивной обработкой. Датчик подбирают под длину хода, а монитор под количество каналов и интерфейс подключения.

Режимы работы и функции монитора

Устройство цифровой индикации работает в двух режимах. В абсолютном режиме координаты отсчитываются от нулевой точки детали, в относительном (инкрементальном) от любой выбранной позиции, например от края паза. Переключение между режимами выполняют с панели монитора, а нулевую точку можно сбросить перед каждой операцией.

Токарные мониторы дополнительно показывают размер в диаметре: оператор вводит значение с чертежа и не пересчитывает радиус вручную. Отображение значений переключается между миллиметрами и дюймами. Управляют монитором клавиатурой на передней панели, а набор функций и перечень встроенных функций у каждой модели свой, его смотрят в карточке товара. Устройство не меняет механику станка и работает только с цифрами положения.

УЦИ работает как индикатор положения и не входит в контур системы управления станка. Монитор не выдает управляющие сигналы на приводы: подачей по-прежнему управляет оператор, а на цифры он опирается при выводе узла в размер. Монитор способен обрабатывать данные от датчиков и отображать их сразу по всем осям.

Как выбрать УЦИ для станка

Устройство подбирают по четырем параметрам.

  • Количество каналов берут по числу осей, которые нужно видеть: две для токарной обработки, три для фрезерной.
  • Дискретность отсчета монитора задают равной шагу датчика. Для токарной чистовой обработки выбирают шаг 1 мкм, для фрезерования с допуском в сотые доли миллиметра достаточно 5 мкм.
  • Интерфейс и тип сигнала датчика (TTL или другой) должны совпадать со входом монитора. В названии каждой модели указан разъем DB9: от него зависит, какой кабель подключают.
  • Длина датчика соответствует ходу узла с небольшим запасом, чтобы головка не выходила за край шкалы: например, шкала 350 мм для хода 300 мм.

Для подбора монитора под ваш станок пришлите его модель и ход по каждой оси по контактным данным на сайте. Мониторы и линейки относятся к комплектующим для станка, поэтому линейки подбирают отдельно под длину хода каждой оси.

Модернизация токарного станка с помощью УЦИ

Устройство ставят на старый станок без капитального ремонта, и оператор получает цифровой отсчет перемещений. Шкалу закрепляют на станине или столе параллельно направляющим, головку датчика на подвижной каретке, затем настраивают разрешение и обнуляют координаты. Дальше оператор работает по экрану: переходит между координатами, возвращается в нулевую точку и повторяет размеры от детали к детали. На токарной установке датчик выносят из зоны стружки и оставляют свободный проход для инструмента у шпинделя.

Для тех же станков подбирают и оснастку: резцы, фрезы, патроны и прижимы.

Условия покупки

Цена каждого монитора указана в карточке товара. Заказ оформляют в интернет-магазине или по контактным данным на сайте, счет выставляется с НДС, юридическим лицам доступна постоплата после согласования лимита. Заказ можно получить в пункте выдачи Jet Logistic в одном из 20 городов Казахстана. Стоимость доставки считается индивидуально.

Модели со склада отгружаются до 3 дней, поставка под заказ занимает от месяца. Срок гарантии на выбранную модель подтверждают при оформлении счета: на оборудование он составляет от 12 месяцев.

Частые вопросы

Подойдет ли УЦИ к любому станку?

Подойдет, если вдоль хода есть место для крепления шкалы и головки датчика. Датчик работает независимо от ходового винта. Для подбора пришлите модель станка и ход по каждой оси.

Чем оптическая линейка отличается от магнитной?

Она читает шкалу на стекле и дает мелкий шаг, но требует чистой рабочей зоны. Магнитная читает магнитную ленту, ее не останавливает охлаждающая жидкость и мелкая стружка, шаг при этом крупнее.

Что означает DB9 в названии модели?

DB9 обозначает девятиконтактный разъем. Он указан в названии каждой модели, потому что от него зависит, какой кабель датчика подключается к монитору.

Сколько координат выбрать для фрезерного станка?

Для полноценной обработки берут три оси: две оси стола и вертикальную подачу. Двух хватает там, где нужно считывать только ход стола, например при сверлении по координатам.

Нужна ли настройка УЦИ после установки?

Да, при первом включении задают разрешение под шаг датчика, направление счета и обнуляют координаты. После этого монитор готов к работе.
