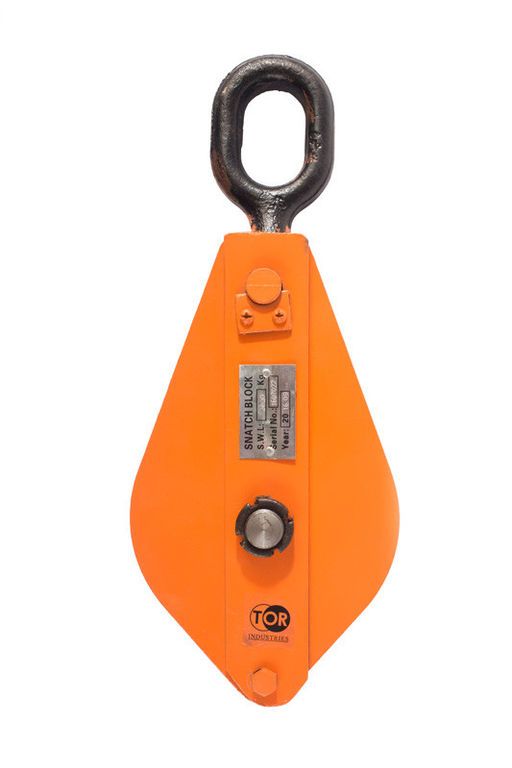

Блоки монтажные с ушком

Блок монтажный с ушком крепится к балке или траверсе через скобу, а не за крюк. Такой узел не размыкается при провисании каната, поэтому монтажный блок с ушком ставят в закрепленную часть полиспаста и в отводные точки на монтажных и такелажных работах, где усилие направлено под углом. Одно и то же такелажное приспособление выпускается в трех исполнениях, и выбор между ними определяет схема подвеса.

Блок монтажный с ушком, с крюком и блоки с площадкой

Блок монтажный с крюком разъединяется без инструмента, но при ослаблении каната может соскочить с петли. Цельнолитая проушина удерживает канат при перемещении груза по горизонтали. Опорный блок не подвесной: его ставят на пол или стену, когда над точкой отвода нет балки, что характерно для строительных работ в готовом здании.

Конструкция блока: щеки, ролик и ось

Щеки штампуются из листовой стали, между ними на оси со шплинтом вращается ролик с ручьем под канат. Блоки закрытого типа имеют неразъемные щеки, канат в них протягивают концом. Блоки открытого типа принимают канат, уже закрепленный с обоих концов, за счет откидной щеки. Ролик и ось относятся к сменным запчастям: при выработке ручья меняют ролик, а не блок целиком. Периодичность осмотра и браковочные признаки указаны в инструкции производителя и в Правилах обеспечения промышленной безопасности РК.

Блок монтажный с откидной щекой

Откидная щека нужна, когда канат уже закреплен с обоих концов: его заводят в ручей сбоку, после чего щеку возвращают на место для фиксации. Перед работой проверяют шплинт на оси и свободный ход ролика.

Число роликов для составления полиспастов

В индексе блоков TOR число роликов обозначено буквой K с цифрой: K1 однорольный, K3 трехрольный, как в HQLK 3-50 К3 на 50 т. Число после «БМ» обозначает грузоподъемность в тоннах. Одно-, двух-, трех- и четырехрольные блоки отличаются числом ветвей, которые они принимают.

Однорольный блок служит для изменения направления тягового усилия и выигрыша в силе не дает. Выигрыш дает система блоков: неподвижный на балке, подвижный на грузе, канат от лебедки с ручным приводом или электрической. Гидравлические лебедки на монтажных работах встречаются реже. Кратность системы блоков равна числу рабочих ветвей. Оборудование массой 3 т с лебедкой на 1 т поднимает четырехкратный полиспаст из двух двухрольных блоков, запас на трение сохраняется: каждый ролик теряет 3–5% усилия. Число роликов рассчитывают по тяговому усилию лебедки, а не по массе груза.

Диаметр ролика и диаметр каната

Канат подбирают под желоб ролика, а не наоборот. Правила обеспечения промышленной безопасности РК задают минимальное отношение диаметра ролика к диаметру стального каната по группе режима работы:

• 12,5 для редко работающих монтажных блоков;
• 16–20 под грузовую схему для строительно-монтажных и ремонтных работ.

Трос толще желоба защемляется между щеками, трос тоньше сплющивается о дно ручья. Оба случая приводят к обрыву проволок и досрочной браковке.

Купить блоки монтажные с доставкой по Казахстану

Однорольный блок монтажный на 0,5–5 т удобнее получить в пункте выдачи: пункты открыты в 20 городах, включая Алматы и Астану. Многорольные грузоподъемные блоки на 20–50 т для полиспастных схем отправляются транспортной компанией на объект, стоимость доставки считается по весу и городу. Позиции со склада отгружаются до 3 дней, под заказ с завода от месяца.

Цена каждого типоразмера указана в карточке товара, для юрлиц доступна постоплата и счет с НДС. Как и другие подъемно-транспортные механизмы, блоки поставляются с сертификатом соответствия, гарантия от 12 месяцев. Скобу под проушину и лебедку к блоку заказывают одной поставкой, чтобы комплект подвеса поступил на объект целиком.
