XNC 50100 SM8

Характеристики

  • Производитель MetalMaster
  • Модель XNC 50100 SM8
  • Расстояние между центрами, мм 1000
  • Макс. диаметр обработки над станиной, мм 500
  • Макс. диаметр обработки над поперечными салазками, мм 280
  • Ширина станины, мм 400
Все характеристики
01

Описание

Описание станка Станок токарный с ЧПУ METAL MASTER XNC 50100 SM8

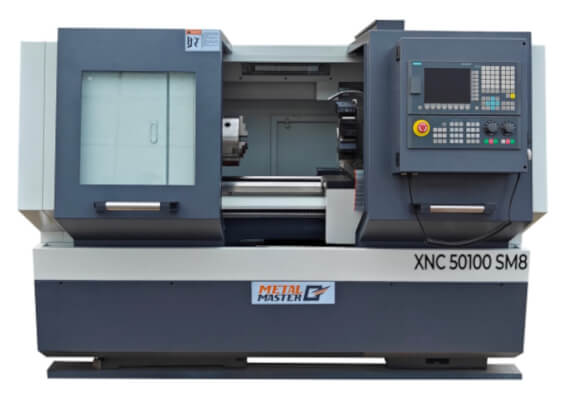

Metal Master XNC 50100 SM8 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.

Особенности:

  • Массивная литая станина из серого чугуна;
  • Массивная чугунная тумба;
  • Защита кабинетного типа от брызг и стружки;
  • Система ЧПУ Siemens 808;
  • Простота в программировании;
  • Серводвигатели Siemens;
  • 8-ми позиционная револьверная головка для инструмента;
  • ШВП по осям X/Z класса точности P3/P4;
  • Закаленные направляющие ТВЧ;
  • Автоматическая централизованная система смазки;
  • Диаметр обработки над станиной – 500 мм;
  • Расстояние между центрами – 1000 мм;
  • Надежный частотный двигатель.

Metal Master XNC 50100 SM8

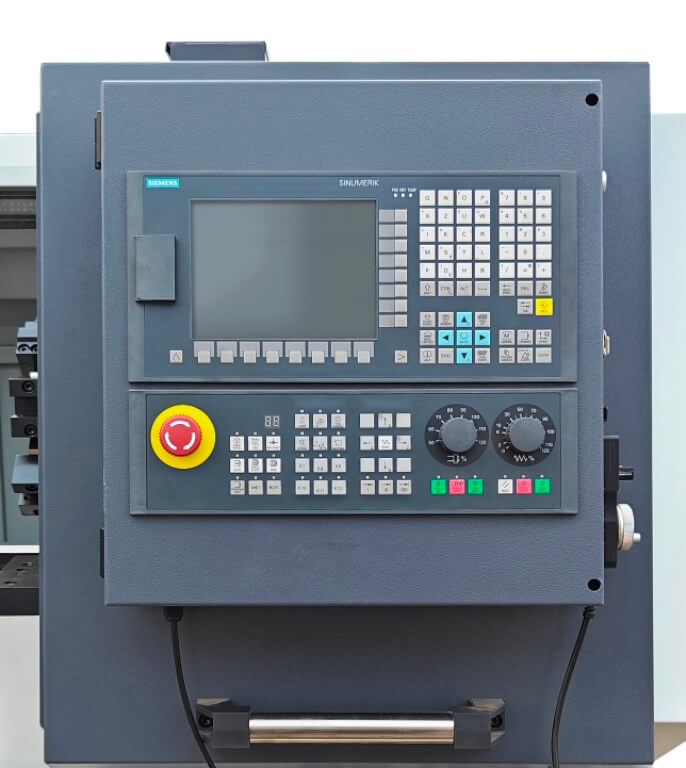

Токарный станок оснащен системой ЧПУ SINUMERIK 808, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии является оптимальным выбором для станков данного класса.

Metal Master XNC 50100 SM8

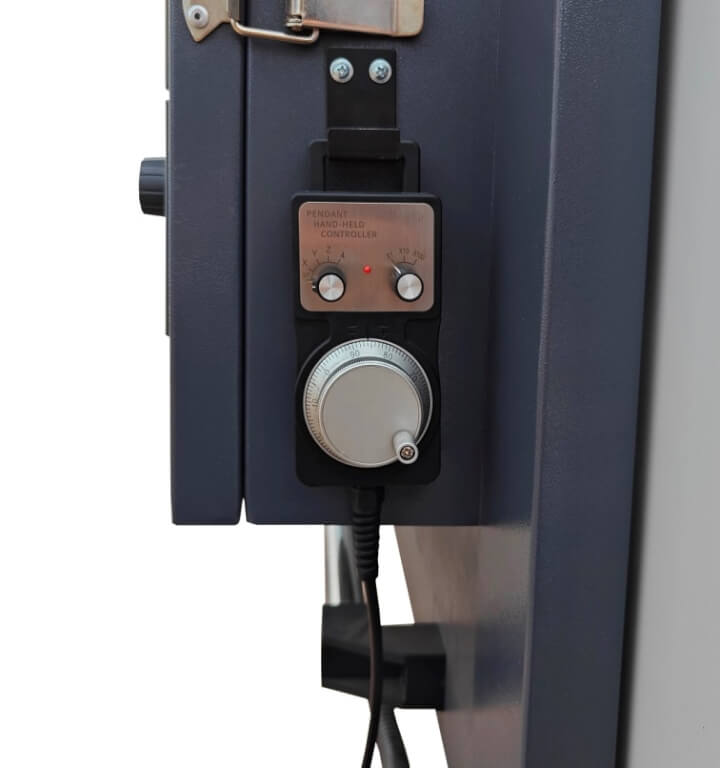

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.

Metal Master XNC 50100 SM8

Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.

Metal Master XNC 50100 SM8

Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 400 мм.

Metal Master XNC 50100 SM8

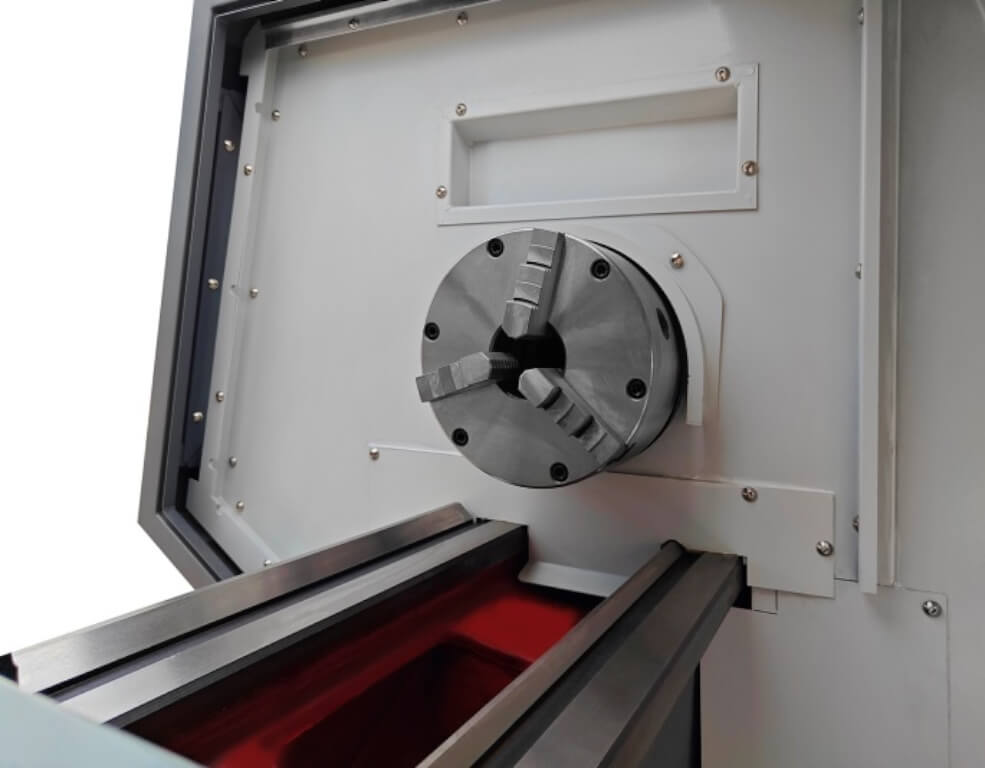

На станке установлен 3-х кулачковый патрон диаметром 250 мм.

Metal Master XNC 50100 SM8

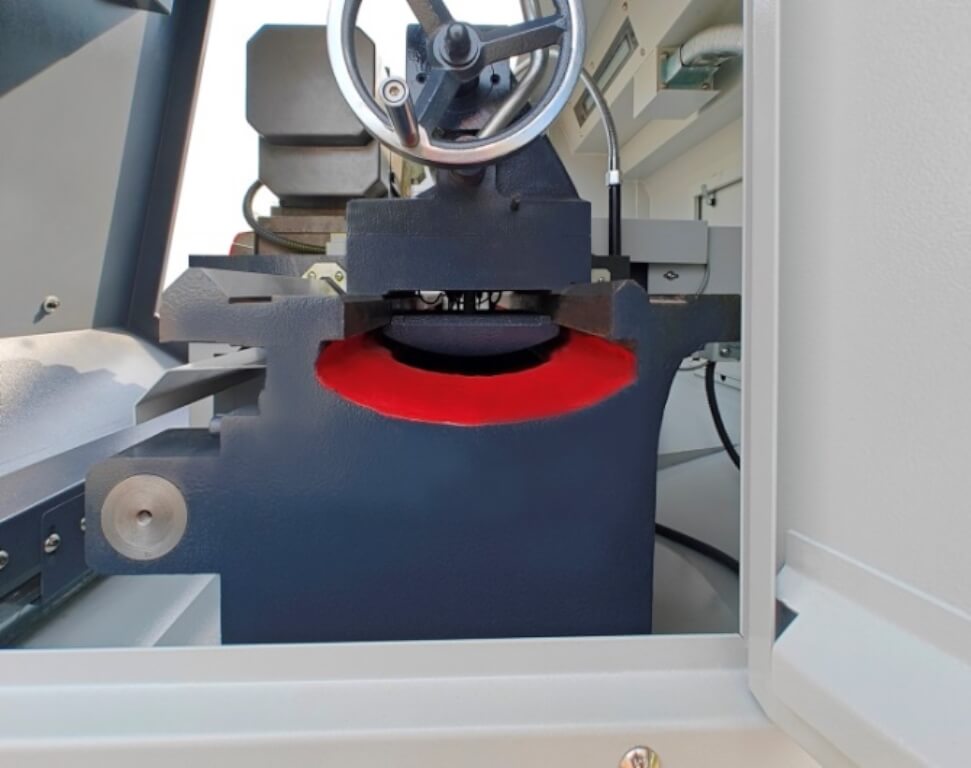

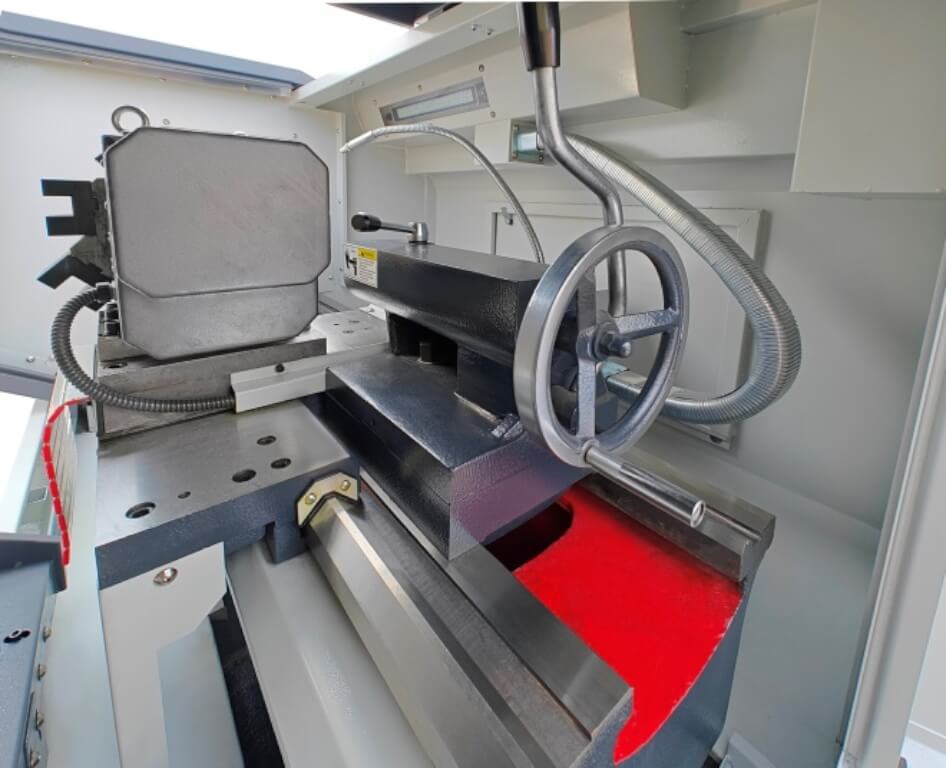

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

Metal Master XNC 50100 SM8

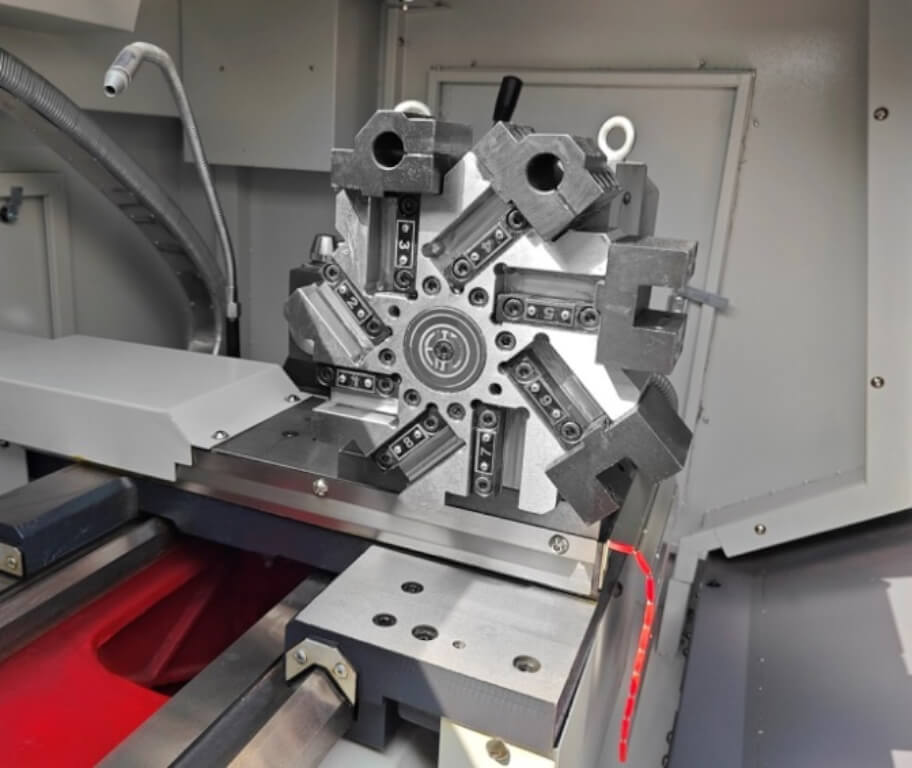

Суппорт оснащен 8-ми позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 25×25 мм и для инструмента с хвостовиком круглого сечения диаметром 25 мм.

Metal Master XNC 50100 SM8

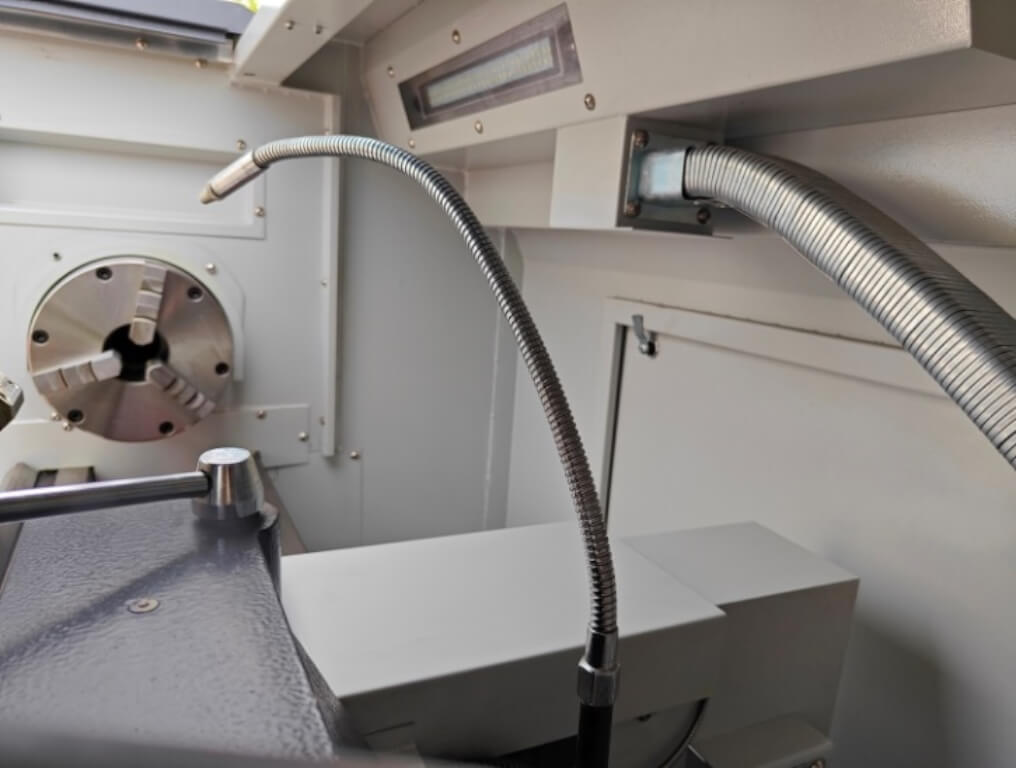

Для уменьшения трения между деталями и защиты инструментов от коррозии и перегрева в зону резания подается СОЖ.

Metal Master XNC 50100 SM8

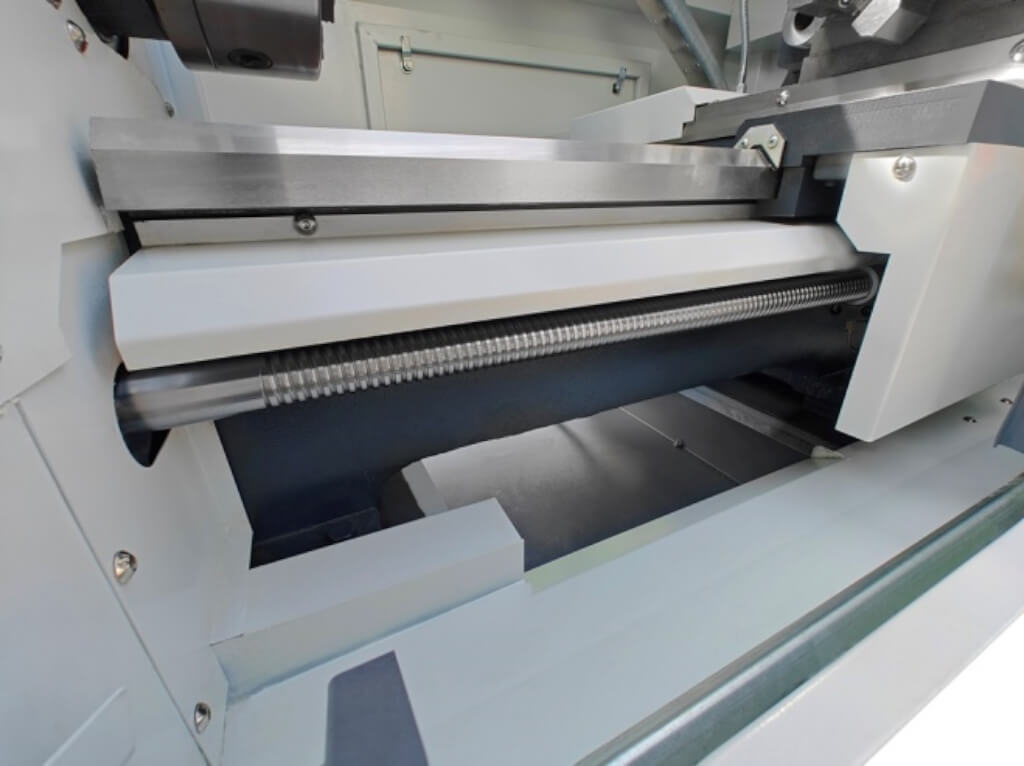

Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

Metal Master XNC 50100 SM8

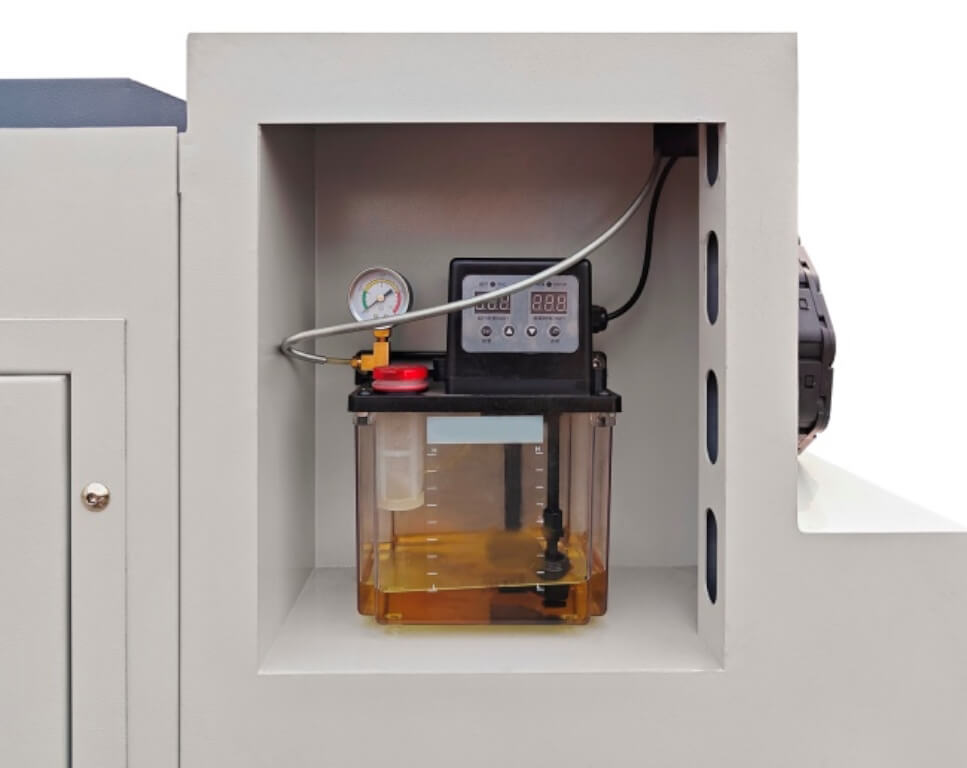

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

Metal Master XNC 50100 SM8

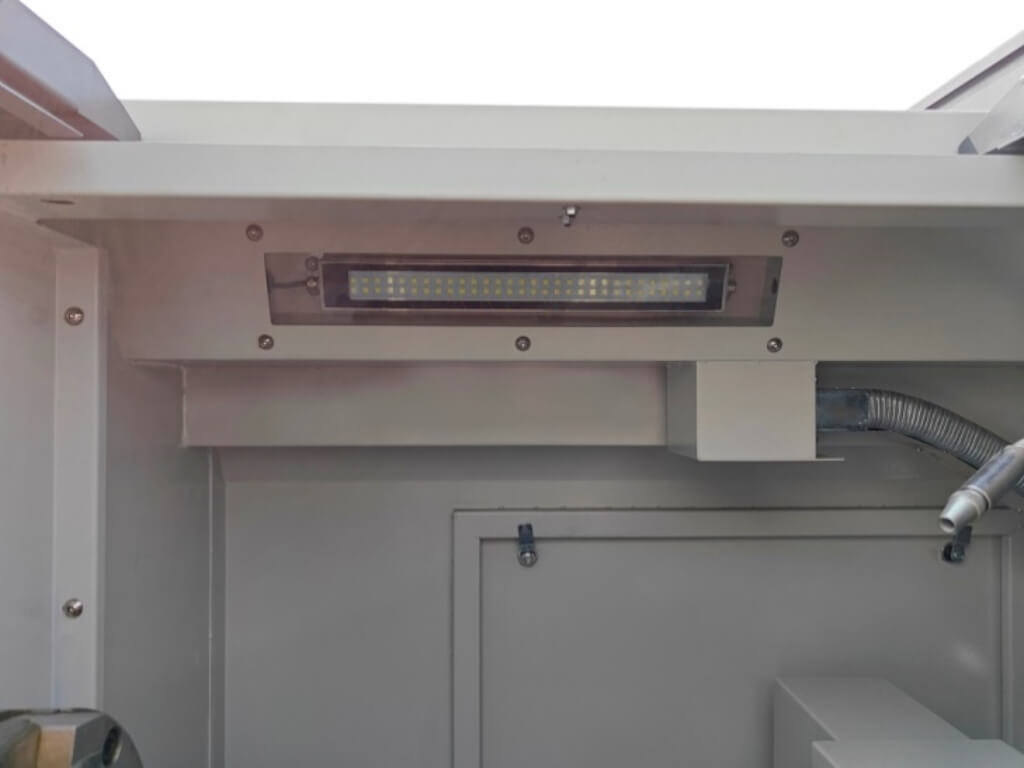

Станок оборудован светодиодной лампой местного освещения.

Metal Master XNC 50100 SM8

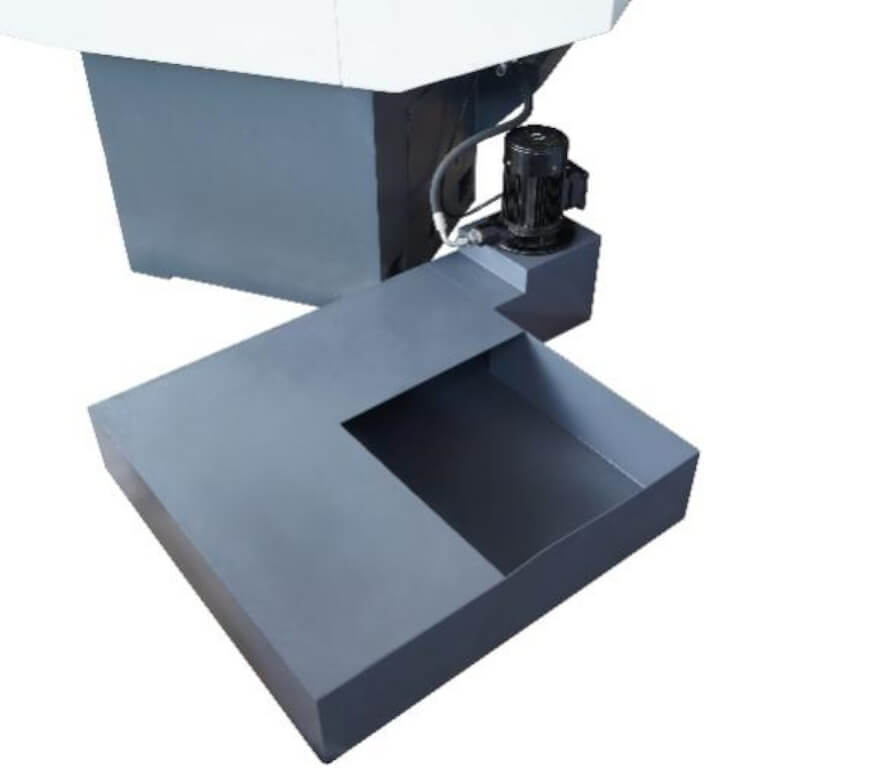

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,12 кВт и резервуар, которые располагаются под станком.

Metal Master XNC 50100 SM8

Metal Master XNC 50100 SM8

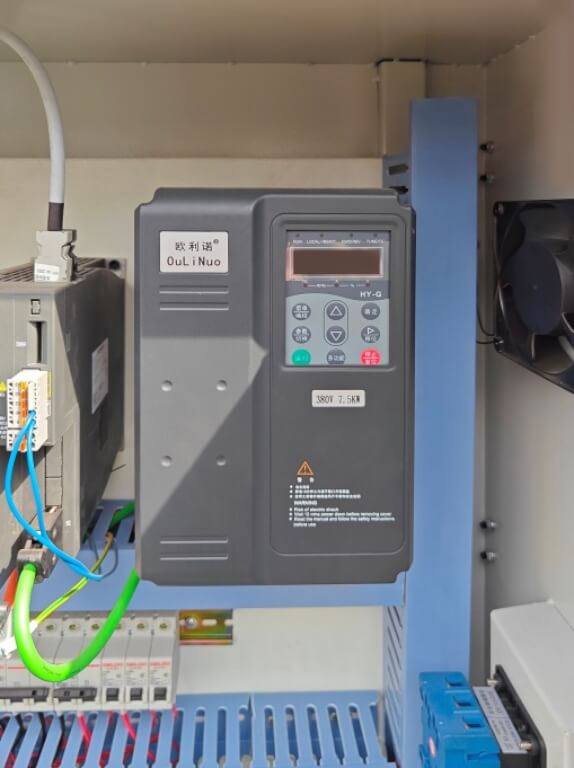

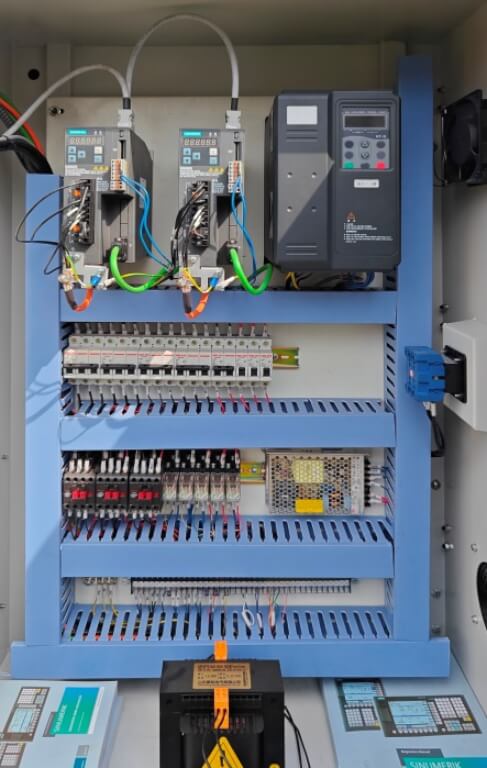

С тыльной стороны станка расположен электрошкаф. Сервоприводы бренда Siemens, качественные электрокомпоненты, а также частотный преобразователь обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.

Metal Master XNC 50100 SM8

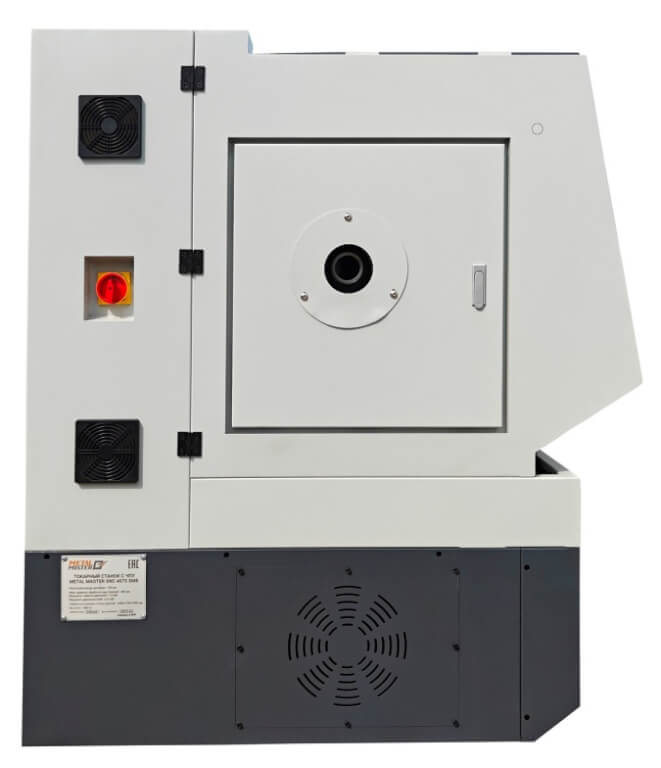

На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.

Metal Master XNC 50100 SM8

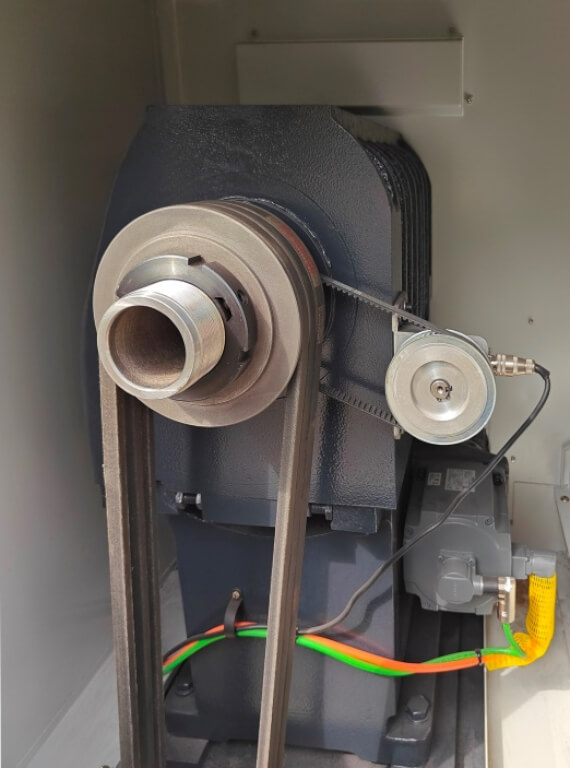

Станок оснащен частотным и надежным двигателем мощностью 11 кВт. Вращение на шпиндель передается через клиновые ремни.

Metal Master XNC 50100 SM8

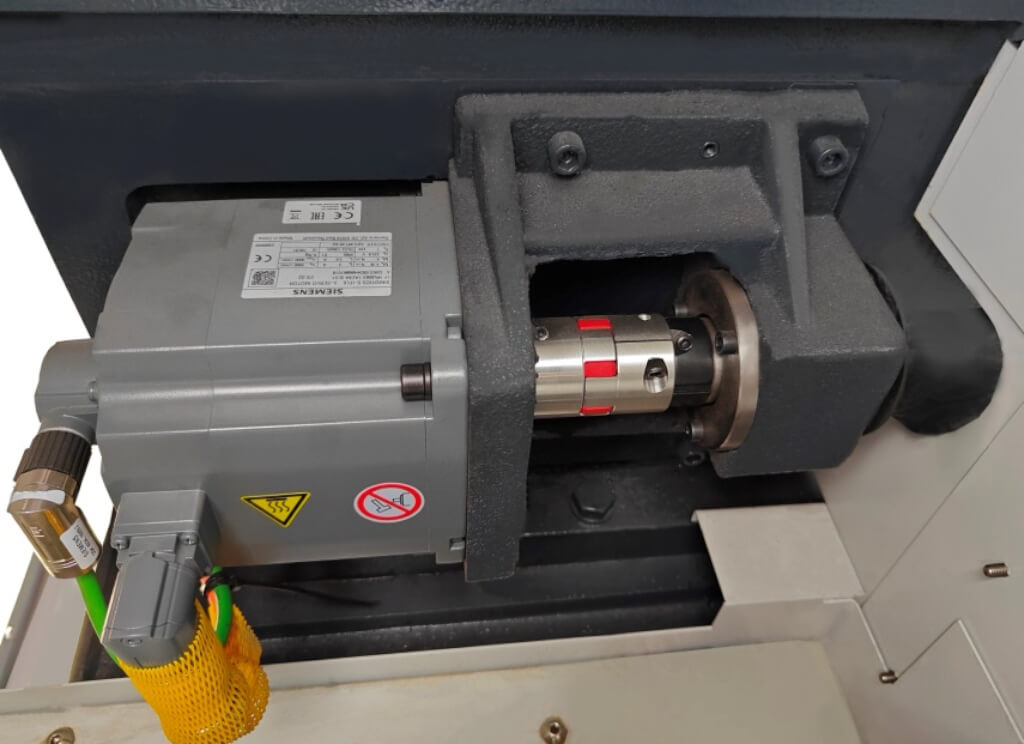

За перемещение суппорта по осям X/Z отвечают сервоприводы бренда Siemens.

Metal Master XNC 50100 SM8

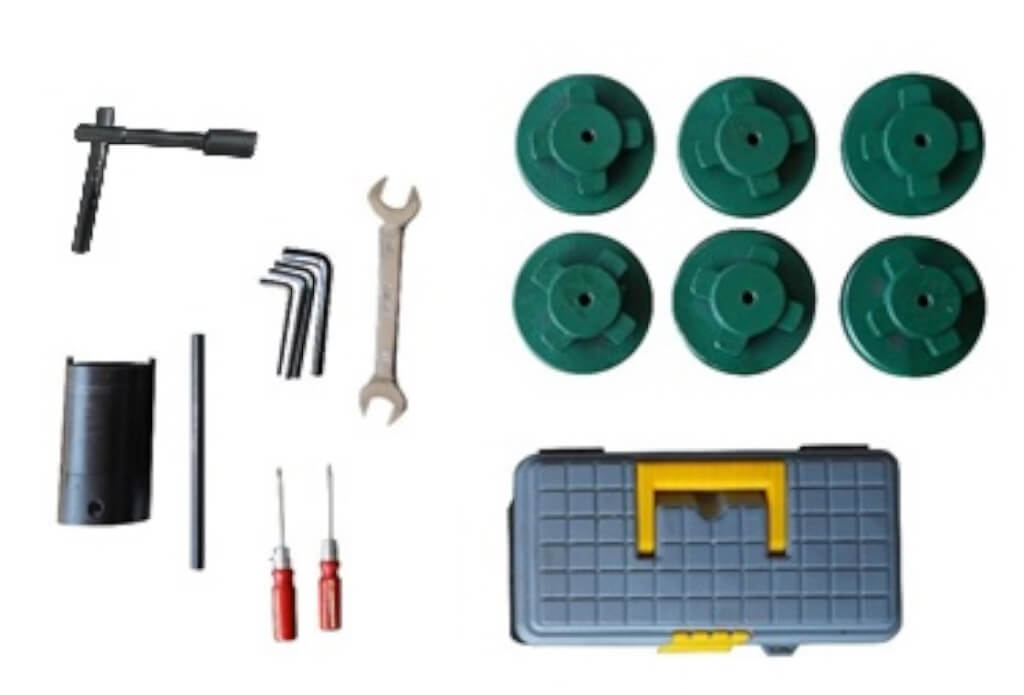

В ЗИП входит рожковый ключ, набор шестигранников, отвертки, ключ для снятия гидравлического патрона, опоры, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.

Metal Master XNC 50100 SM8

Metal Master XNC 50100 SM8

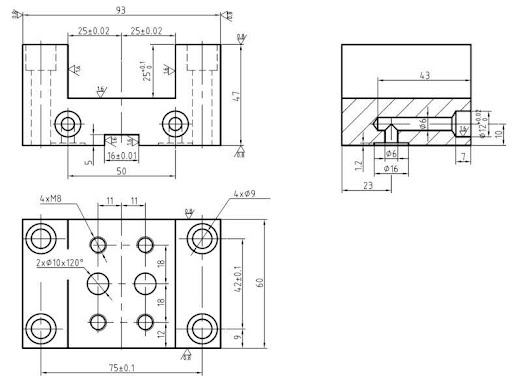

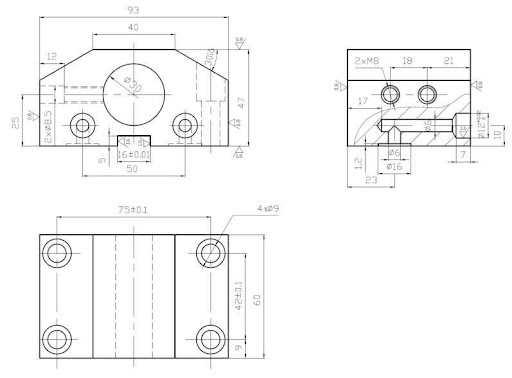

Посадочные размеры для инструментального блока с квадратным и круглым сечением.

В стандартную комплектацию станка входят:

  • ЧПУ Siemens 808;
  • 3-х кулачковый патрон 250 мм;
  • Задняя бабка, перемещаемая вручную;
  • 8-ми позиционный электрический револьверный держатель инструмента;
  • Автоматическая смазка и подача СОЖ;
  • Освещение рабочей зоны;
  • Руководство по эксплуатации.
02

Характеристики

ПроизводительMetalMaster
МодельXNC 50100 SM8
Расстояние между центрами, мм1000
Макс. диаметр обработки над станиной, мм500
Макс. диаметр обработки над поперечными салазками, мм280
Ширина станины, мм400
Диапазоны скоростей шпинделя, об/мин10 – 1800
Диаметр сквозного отверстия шпинделя, мм82
Торец шпинделяА2-8
Конус шпинделя90 мм 1:20
Тип патронаРучной
Диаметр патрона, мм250
Диаметр отверстия 3-х кулачкового патрона, мм50
Перемещение по оси Х, мм380
Перемещение по оси Z, мм1000
Ускоренные подачи X/Z, м./мин6/8
РезцедержательЭлектрический револьверный
Количество инструментов8
Размер держателя инструмента, мм25×25
Размер инструментального блока с квадратным сечением, мм25×25 (2 шт.)
Размер инструментального блока с круглым сечением, ммØ25 (2 шт.)
Задняя бабкаРучная
Ход пиноли задней бабки, мм180
Конус пиноли задней бабкиМТ5
Мощность главного двигателя, кВт11
Тип двигателяЧастотный
Размер винта X/Z25/40
Класс точности X/ZP3/P4
Точность позиционирования по осям X/Z, мм0,015/0,015
Повторяемость по осям X/Z, мм0,01/0,01
Мощность двигателя СОЖ, кВт0,12
Система ЧПУSiemens 808
Габаритные размеры станка (Д×Ш×В), мм2470×1520×1790
Габаритные размеры станка в упаковке (Д×Ш×В), мм2750×1800×1900
Масса нетто/брутто, кг1580 / 1800
