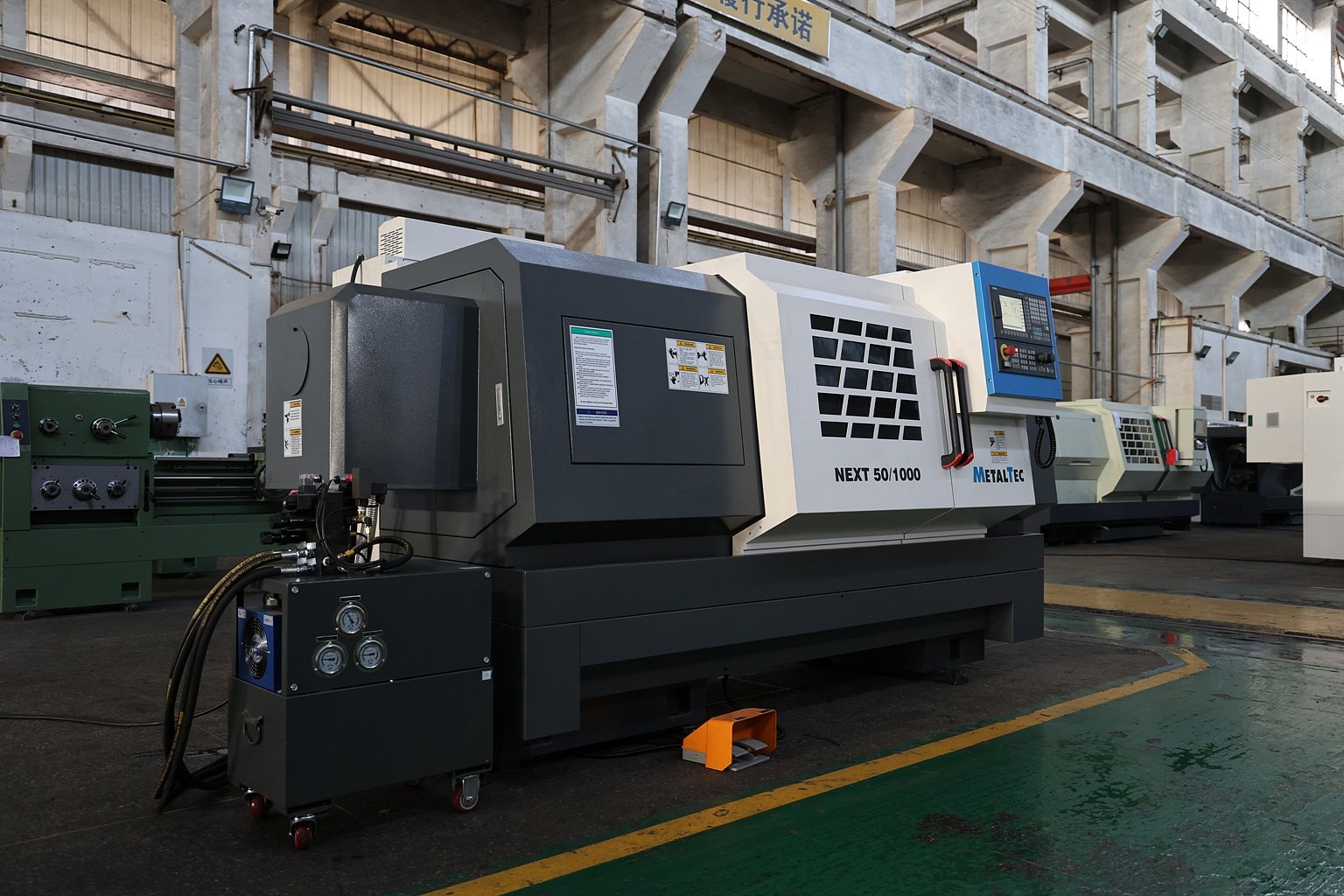

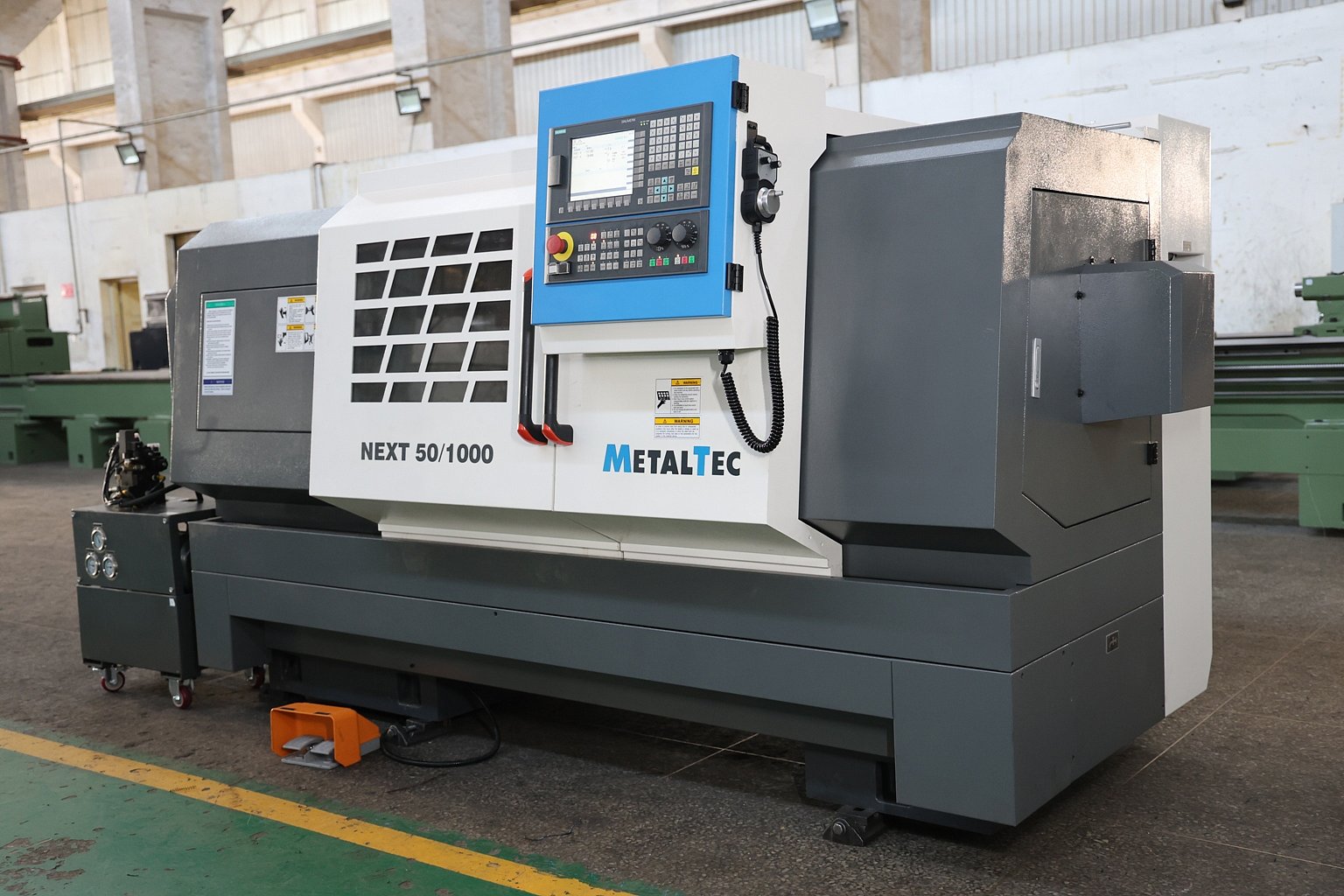

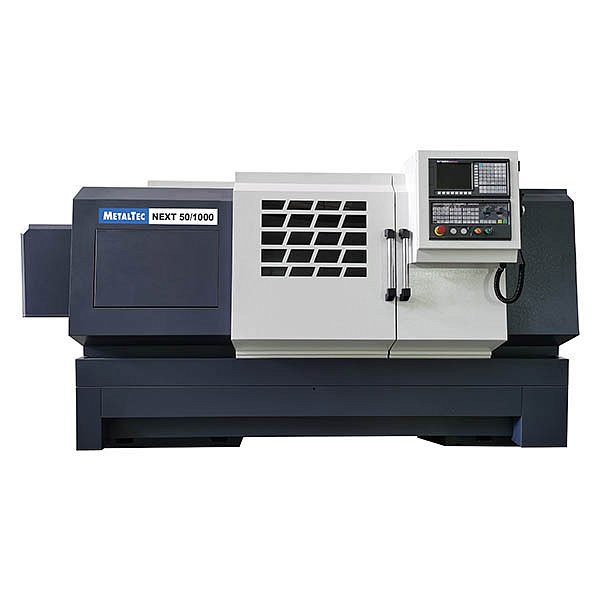

MetalTec NEXT 50×1000 Токарный станок ЧПУ с горизонтальной станиной (Fanuc)

Характеристики

  • Производитель MetalTec
  • Транспорт: Количество мест 1
  • Транспорт: Длина 3,5 м
  • Транспорт: Ширина 1,85 м
  • Транспорт: Высота 2,1 м
  • Транспорт: Вес 2700 кг
Все характеристики
01

Описание

Назначение

Токарный станок ЧПУ с горизонтальной станиной — MetalTec NEXT 50×1000 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Область применения

Станки MetalTec NEXT 50×1000 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.

Схема обработки

Внутреннее точениеНаружное точениеТочение наружной резьбыНаружная отрезка и обработка канавок

Особенности

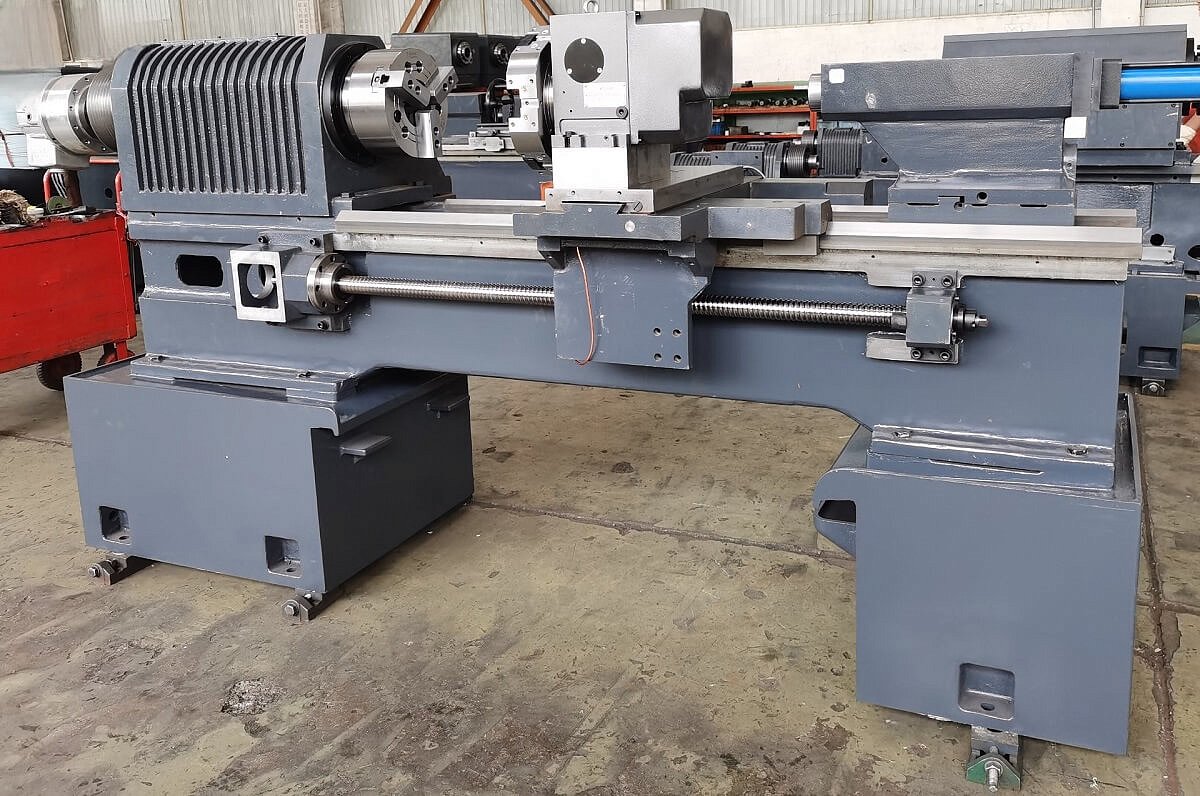

  • Горизонтальная станина из чугуна обеспечивает высокую жесткость
  • Станина имеет индукционную закалку с твердостью > HRC55

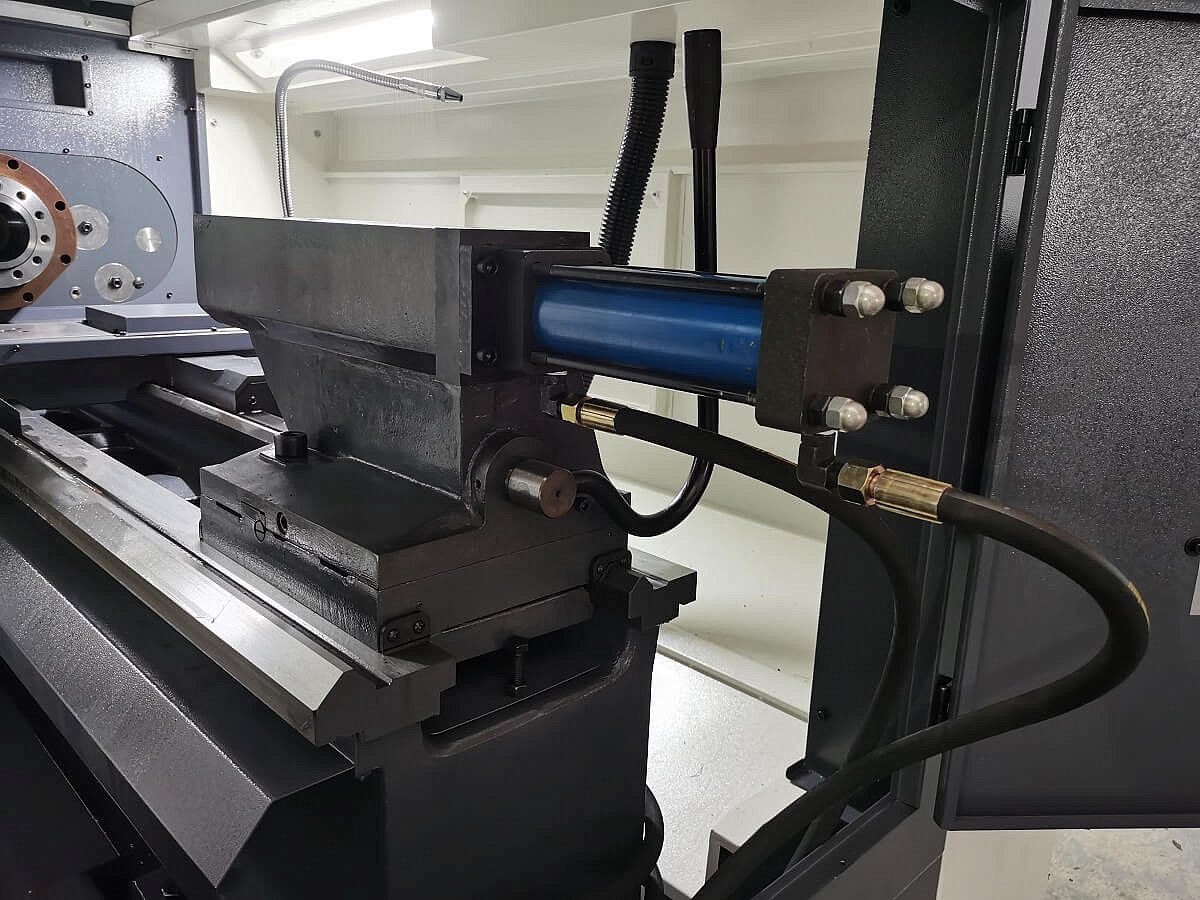

  • Гидравлический привод пиноли задней бабки

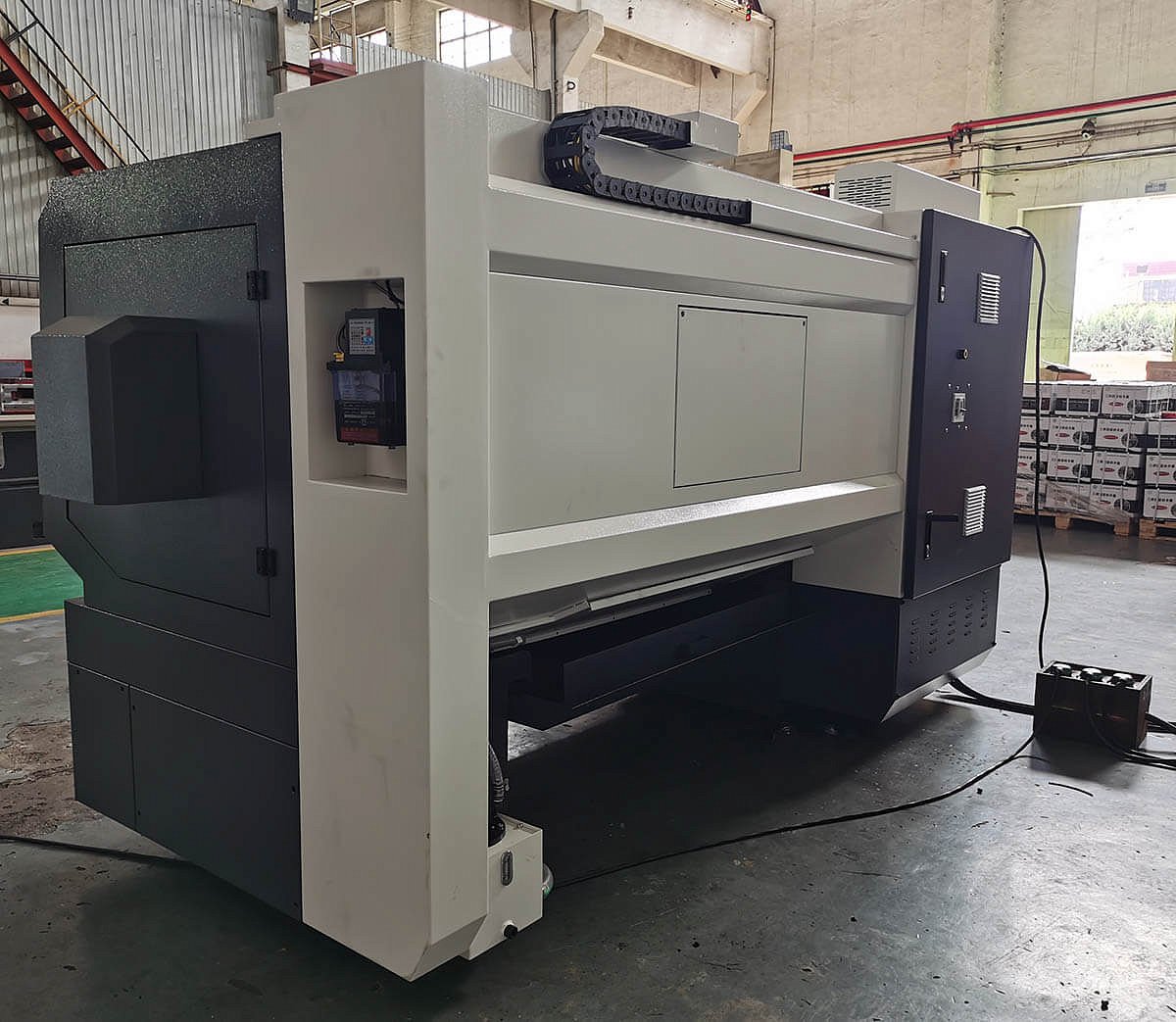

  • Полное кабинетное ограждение
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
  • Проходное отверстие шпинделя 65 мм
  • Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев
  • Шкаф с электрокомпонентами, степень защиты IP54

Преимущества

  • Современный внешний вид станка, высокое качество лакокрасочного покрытия
  • Эргономичный дизайн и удобное расположение основных модулей станка
  • Станок компактный, занимает мало пространства на производстве
  • Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
  • Чугунная станина сводит на нет рабочие вибрации
  • Мощный двигатель для стабильной и высоко производительной работы
  • Система установки и смены инструмента для решения технических задач любой сложности
  • Подача смазочно-охлаждающей жидкости в зону резки
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка

Комплектация

ЧПУ KND

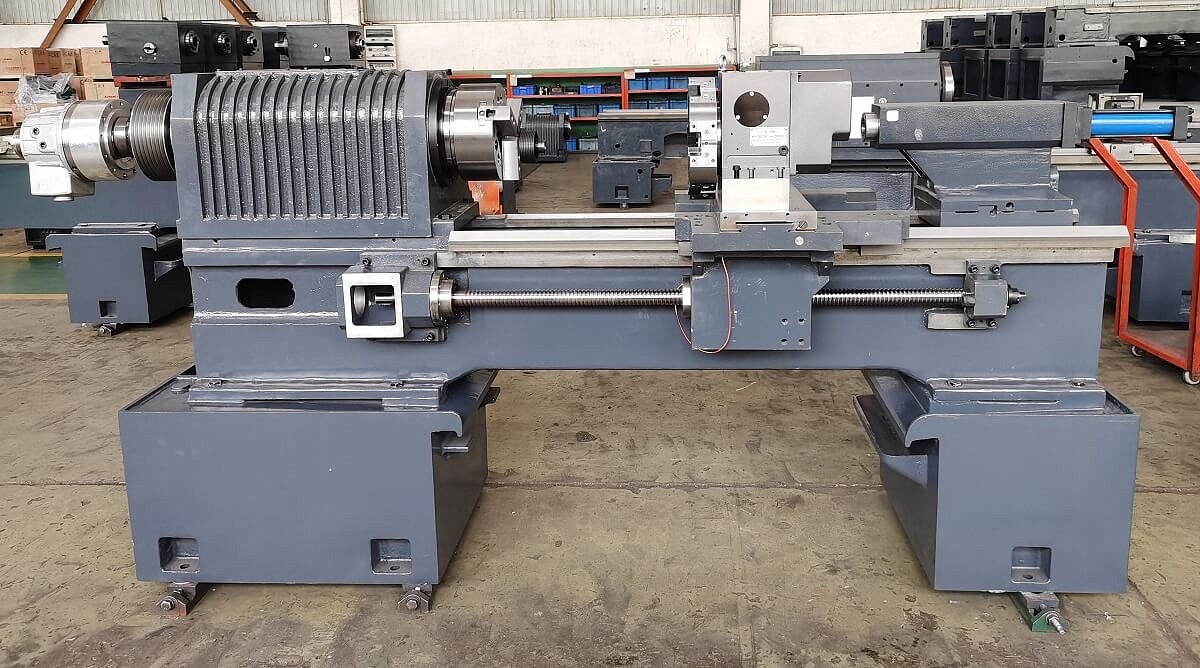

  • Массивная станина из чугуна
  • Направляющие скольжения

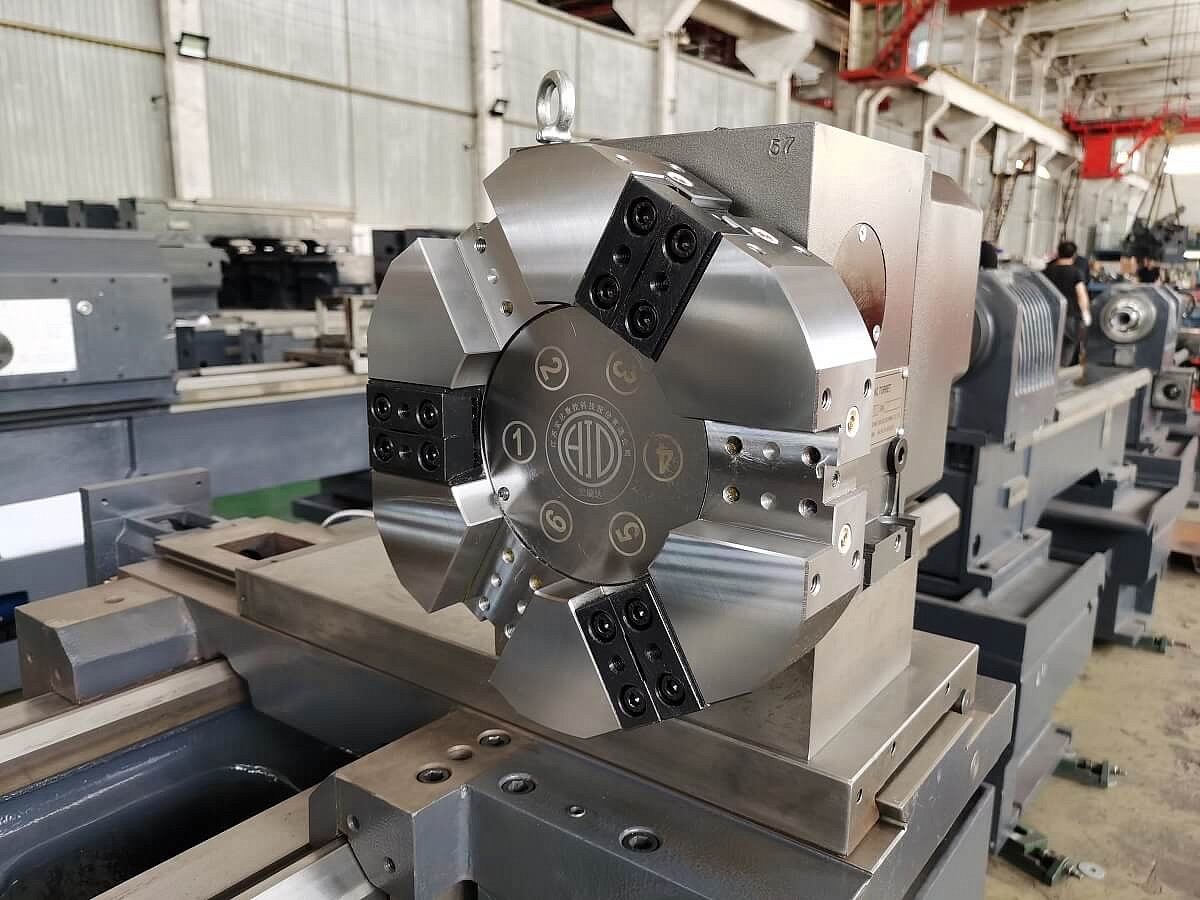

  • 8-Ми позиционный резцедержатель

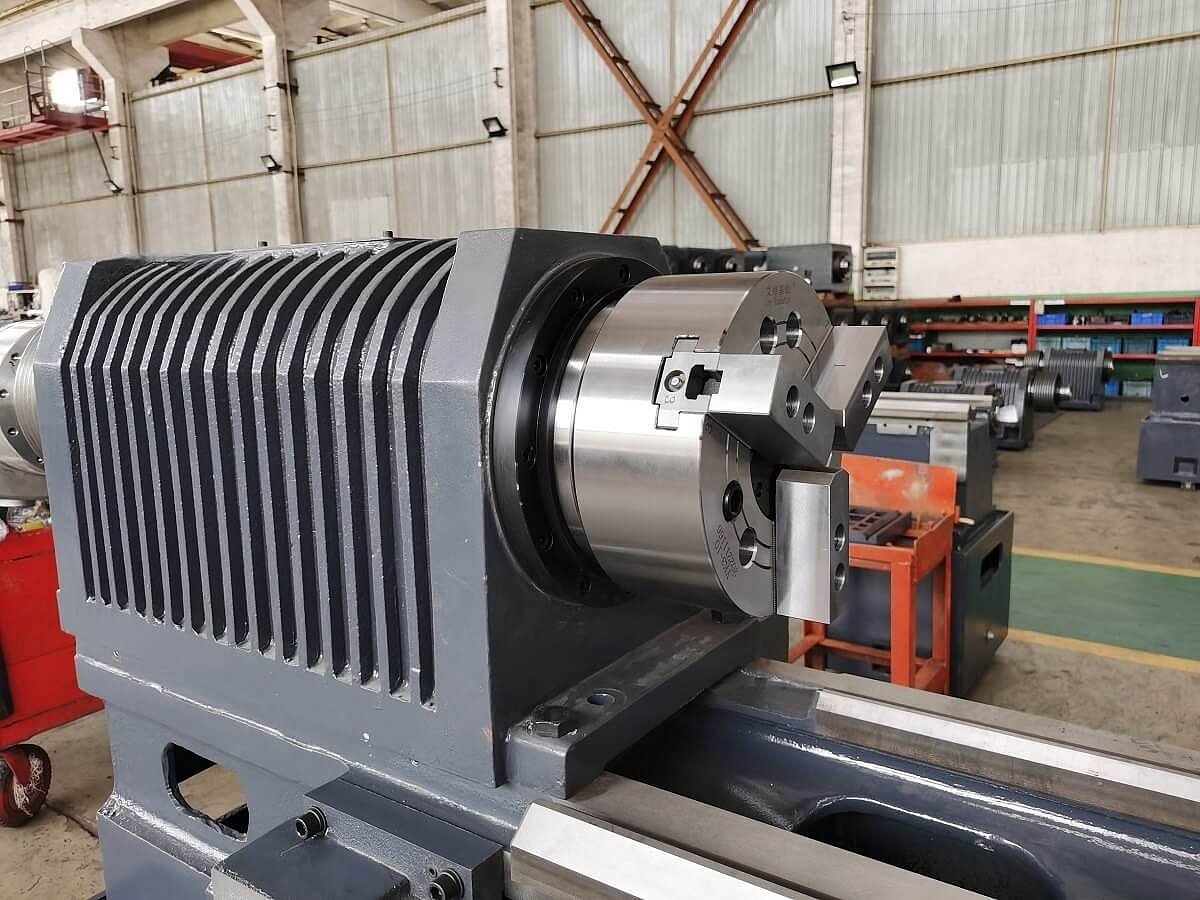

  • Высокоточный шпиндель
  • Конструкция блока базирования шпинделя
  • Высокоскоростной электродвигатель главного привода
  • Шарико-винтовая передача (класс точности С3)
  • 3-Х кулачковый зажимной патрон (гидравлический зажим)

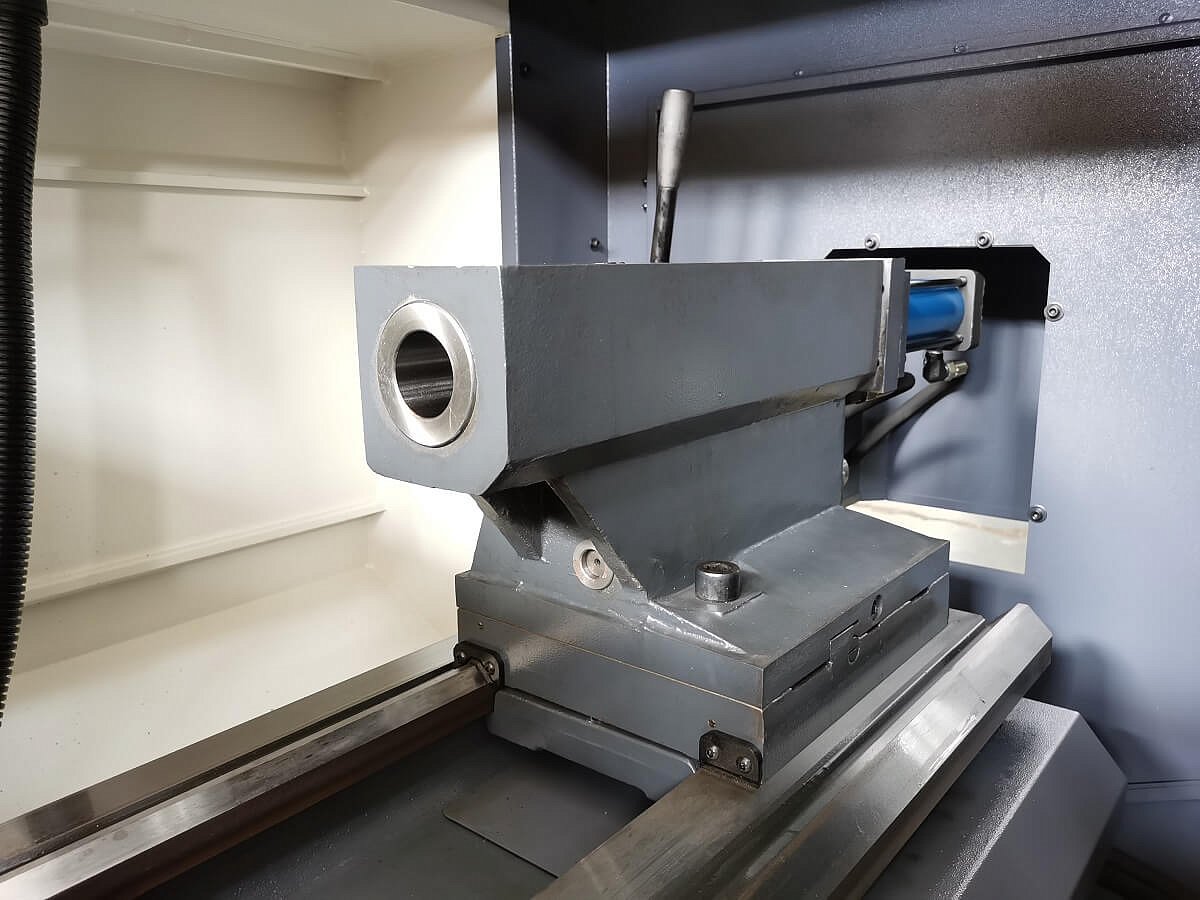

  • Гидравлический привод пиноли задней бабки
  • Автоматическая система смазки

ЧПУ Siemens

  • Массивная станина из чугуна
  • Направляющие скольжения
  • 8-Ми позиционный резцедержатель
  • Высокоточный шпиндель
  • Конструкция блока базирования шпинделя
  • Высокоскоростной электродвигатель главного привода
  • Шарико-винтовая передача (класс точности С3)
  • 3-Х кулачковый зажимной патрон (гидравлический зажим)
  • Гидравлический привод пиноли задней бабки
  • Автоматическая система смазки

ЧПУ Fanuc

  • Массивная станина из чугуна
  • Направляющие скольжения
  • 8-Ми позиционный резцедержатель
  • Высокоточный шпиндель
  • Конструкция блока базирования шпинделя
  • Высокоскоростной электродвигатель главного привода
  • Шарико-винтовая передача (класс точности С3)
  • 3-Х кулачковый зажимной патрон (гидравлический зажим)
  • Гидравлический привод пиноли задней бабки
  • Автоматическая система смазки
02

Характеристики

ПроизводительMetalTec
Транспорт: Количество мест1
Транспорт: Длина3,5 м
Транспорт: Ширина1,85 м
Транспорт: Высота2,1 м
Транспорт: Вес2700 кг
Транспорт: Объём13,6 м³
Транспорт: Общий вес2700 кг
Транспорт: Общий объём13,6 м³
МодельNEXT 50x1000
Расстояние между центрами, мм1000
Макс. расстояние над станиной, мм500
Макс. диаметр над станиной, мм390
Макс. диаметр над суппортом, мм290
Макс. обороты, об/мин35 - 2000
Отверстие шпинделя, мм82 (65 мм после гидравлического патрона)
Торец шпинделяA2-8
Диаметр патрона, мм250
Ход по оси Х, мм290
Ход по оси Z, мм920
Обрабатываемая заготовка (вал), мм770
X / Z ускоренное перемещение, м/мин6 / 12
Типэлектрический 8-ми позиционный резцедержатель
Количество инструмента, шт.8
Прямоугольный блок, мм25 x 25 (3 шт.)
Блок для расточного инструмента, ммØ 25 (3 шт.)
Привод пинолигидравлический
Макс. перемещение, мм150
КонусMT5
Мощность двигателя, кВт11 / 15
Номинальный / макс. выходной крутящий момент шпинделя133 / 181
Насос СОЖ, Вт125
Точность обработкиIT6
Округлость обрабатываемой детали, мм0,005 / 0,004
Цилиндрическая степень обработки заготовки, мм0,03 (0,024) / 300
Плоскостность обрабатываемой заготовки, мм0,025 (0,020) / Ø300
Шероховатость поверхности обрабатываемых деталей, ммRa1.6μm
Точность позиционирования по оси X, мм0,032 / 0,031
Точность позиционирования по оси Z, мм0,045 / 0,032
Повторяемость по оси X, мм0,009 / 0,008
Повторяемость по оси Z, мм0,014 / 0,013
Длина, мм3300
Ширина, мм1600
Высота, мм1700
Вес, кг2400
