XNC 40100

Характеристики

Производитель MetalMaster
Характеристики XNC 40100
Расстояние между центрами, мм 1 000
Макс. диаметр обработки над станиной, мм 400
Макс. диаметр обработки над поперечными салазками, мм 240
Ширина станины, мм 330

Диапазоны скоростей шпинделя,об/мин 50 – 2000
Диаметр сквозного отверстия шпинделя, мм 66
Диаметр сквозного отверстия тяговой трубки, мм 52
Торец шпинделя А2-6
Конус шпинделя МТ-6
Тип патрона Гидравлический
Диаметр патрона, мм 250
Диаметр отверстия 3х кулачкового патрона, мм 50
Перемещение по оси Х, мм 250
Перемещение по оси Z, мм 1 000
Ускоренные подачи X/Z, м./мин. 6-8
Резцедержатель Электрический револьверный
Количество инструментов 8
Размер держателя инструмента, мм 25х25
Размер инструментального блока с квадратным сечением, мм 25x25 (2 шт.)
Размер инструментального блока с круглым сечением, мм ø22 (2 шт.)
Задняя бабка Гидравлическая
Ход пиноли задней бабки, мм 120
Конус пиноли задней бабки МТ4
Мощность главного двигателя,кВт 7,5
Тип двигателя Частотный
Размер винта X/Z 2004/4006
Класс точности X/Z P5
Точность позиционирования X/Z, мм 0,016/0,025
Повторяемость X/Z, мм 0,007/0,01
Мощность двигателя СОЖ, кВт 0,18
Система ЧПУ Siemens 808DA
Габаритные размеры станка (ДхШхВ), мм 2465х1308x1610
Габаритные размеры станка в упаковке (ДхШхВ), мм 3020х1470х2030
Вес нетто/брутто, кг 1770/2070

Нет в наличии

Артикул: 7415

12 768 000 ₸

Цена указана с учетом условий магазина

При наличии товара, отгрузим по городу в течение 3 часов
Гарантия на весь товар от 6 до 24 месяцев
4.5 совокупная оценка по мнению покупателей

Получить оптовый прайс по Whatsapp

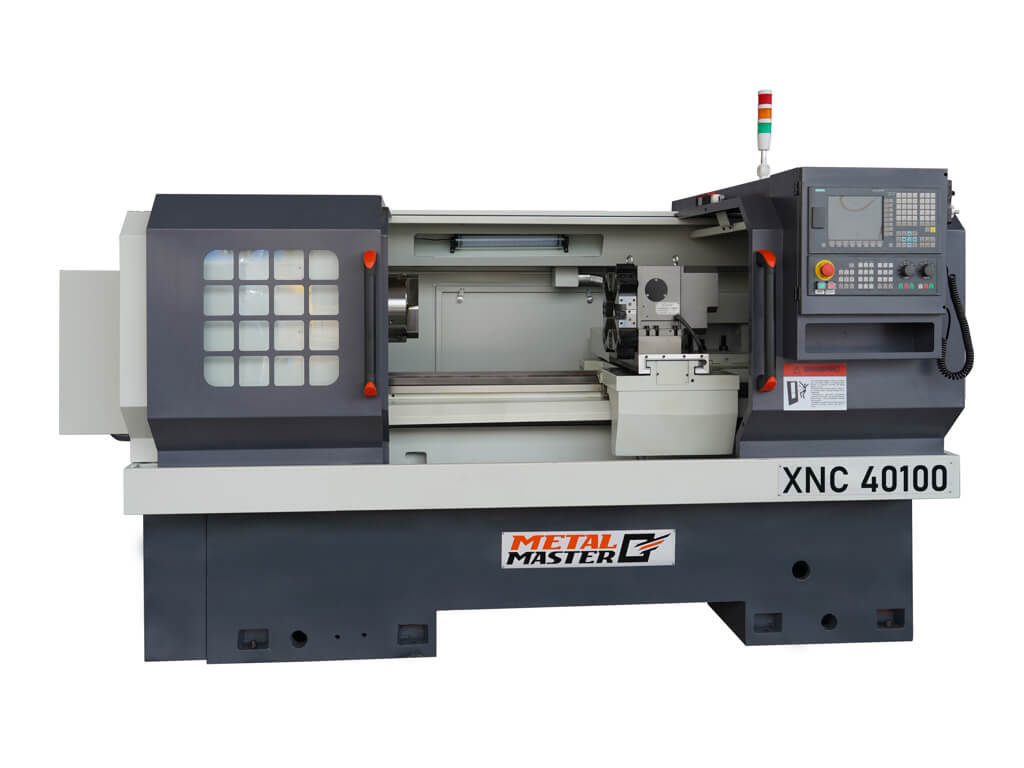

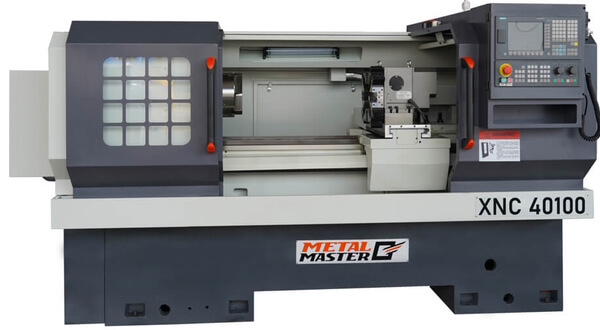

Описание станка Станок токарный с ЧПУ METAL MASTER XNC 40100

Metal Master XNC 40100 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.

Особенности:

Массивная литая станина из серого чугуна;
Массивная чугунная тумба;
Защита кабинетного типа от брызг и стружки;
Система ЧПУ Siemens 808DA;
Простота в программировании;
Серводвигатели Siemens;
8-ми позиционная револьверная головка для инструмента;
Гидравлический 3-х кулачковый патрон;
Гидравлическая задняя бабка;
ШВП по осям X/Z класса точности P5;
Закаленные направляющие ТВЧ;
Автоматическая централизованная система смазки;
Диаметр обработки над станиной – 400 мм;
Расстояние между центрами – 1000 мм;
Надежный частотный двигатель.

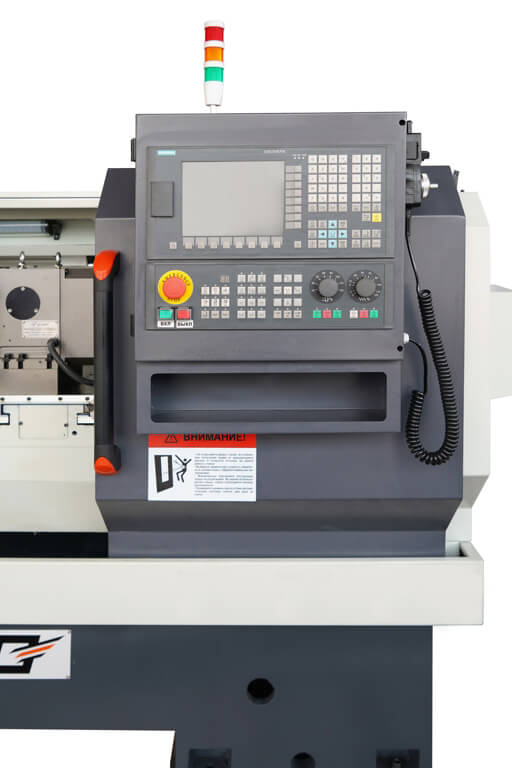

Токарный станок Metal Master XNC 40100 оснащен системой ЧПУ SINUMERIK 808DA, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной обработки является оптимальным выбором для станков данного класса.

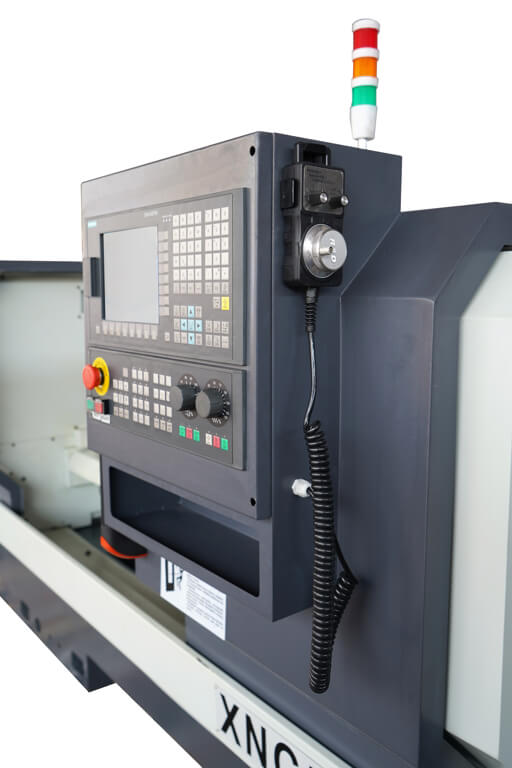

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.

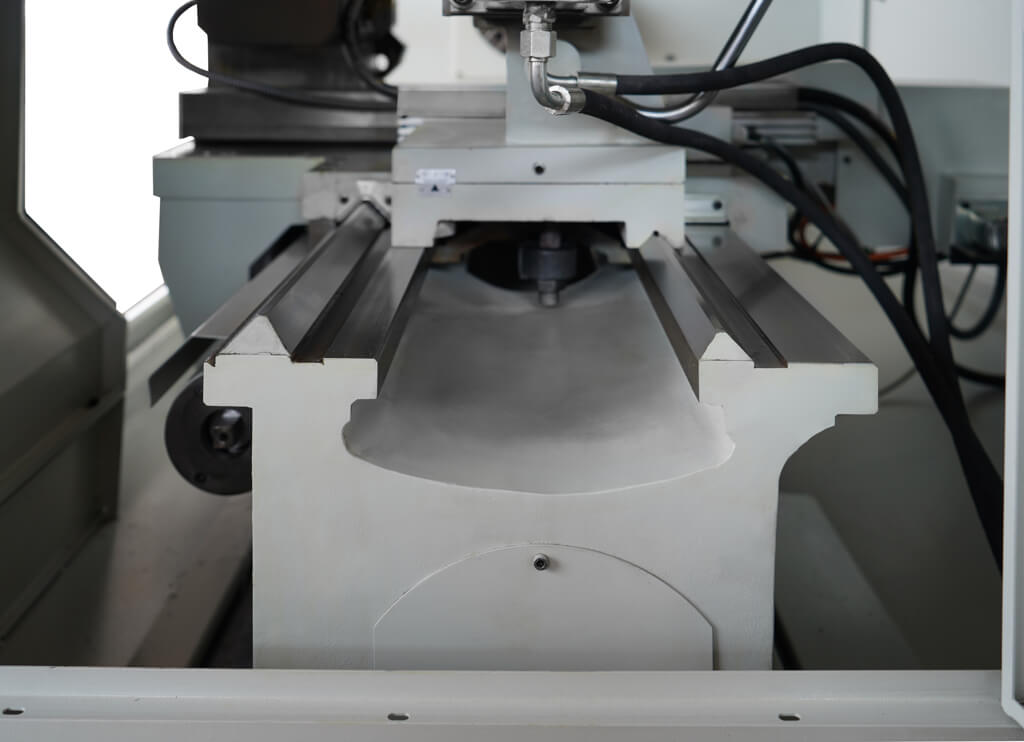

Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.

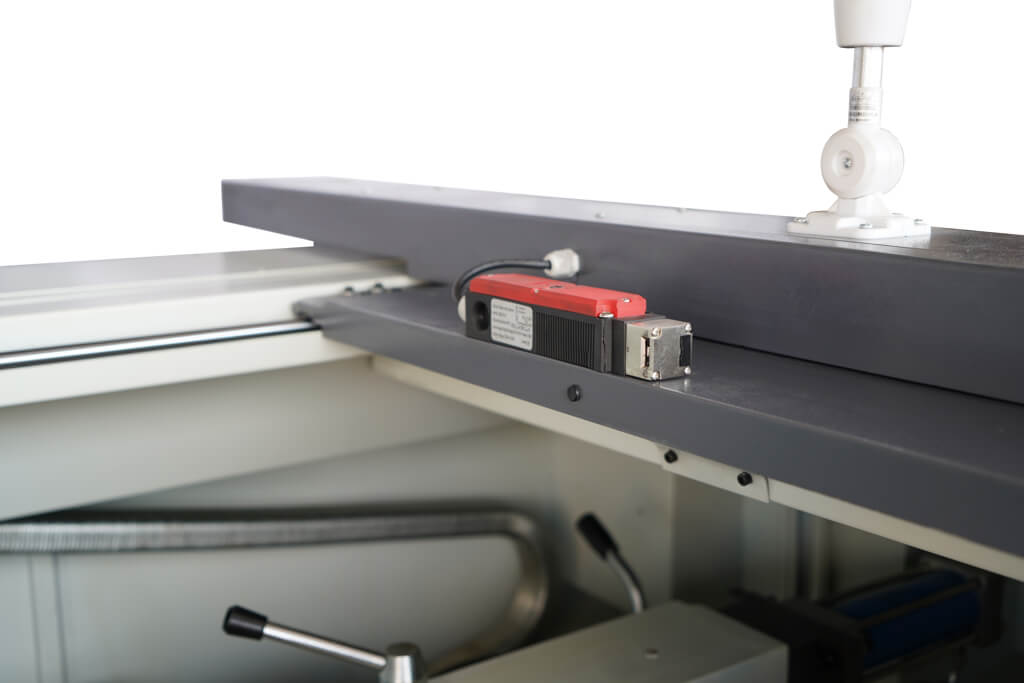

Защитные дверцы станка оснащены концевым выключателем.

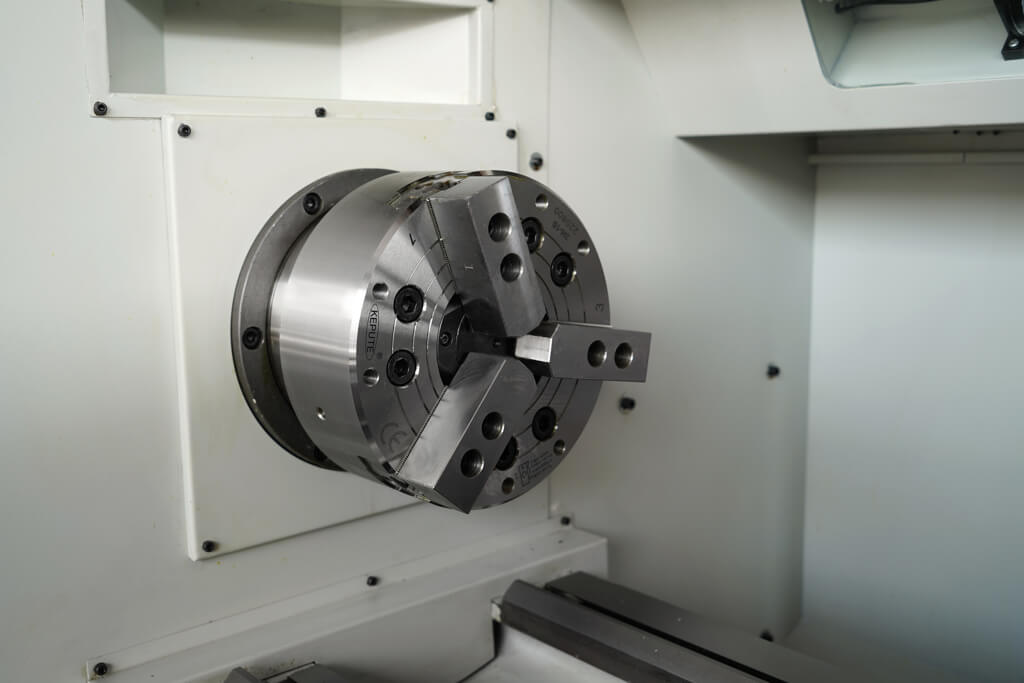

На станке установлен 3-кулачковый гидравлический патрон диаметром 250 мм.

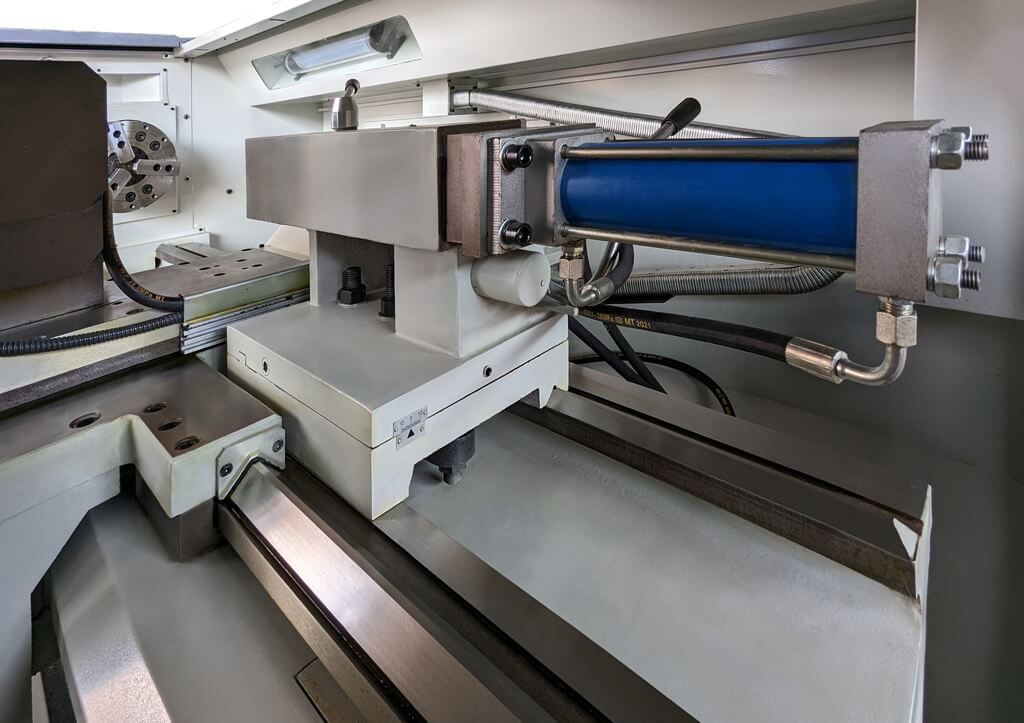

На задней бабке установлен гидроцилиндр, отвечающий за перемещение пиноли.

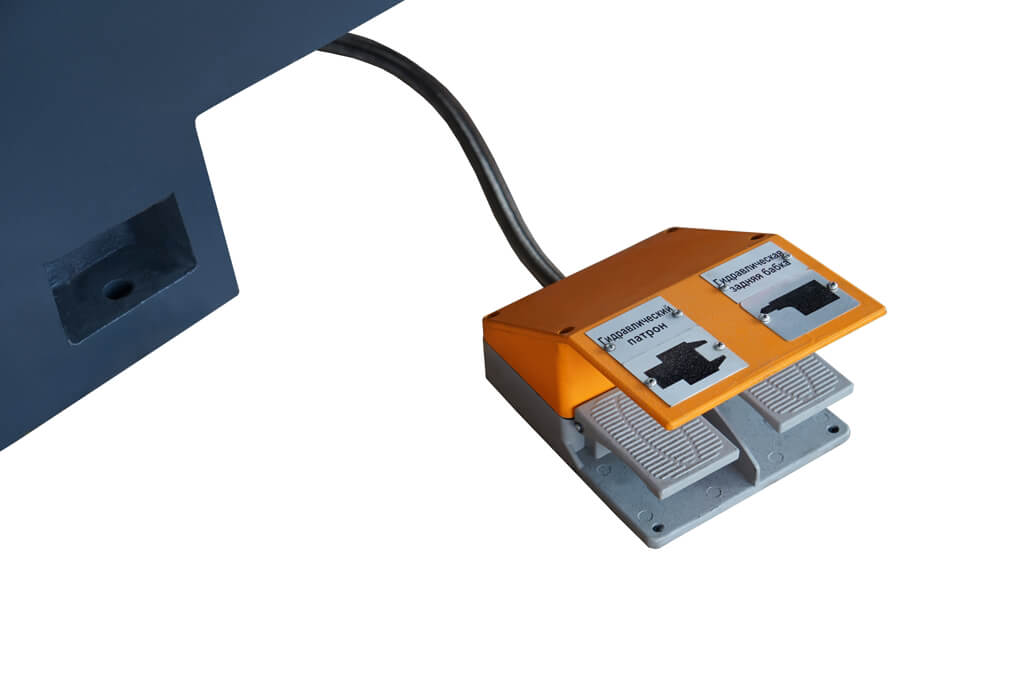

Управление гидравлическим патроном и перемещением пиноли задней бабки осуществляется при помощи переносной ножной педали.

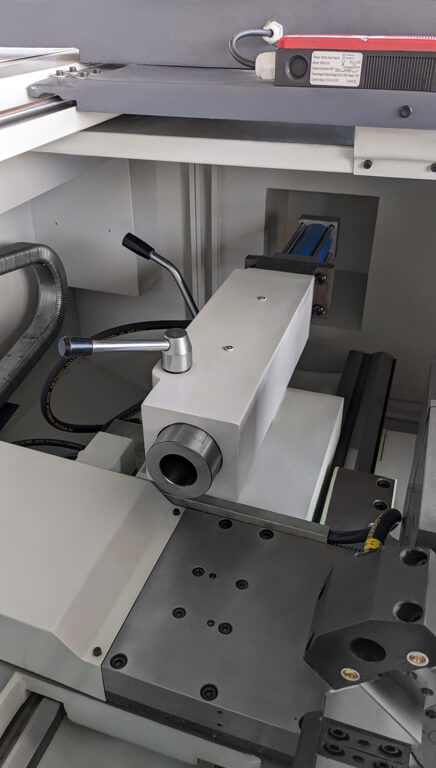

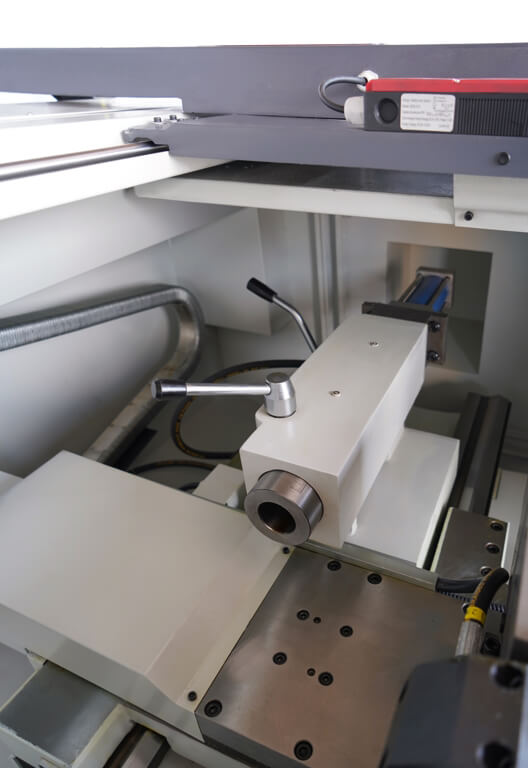

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

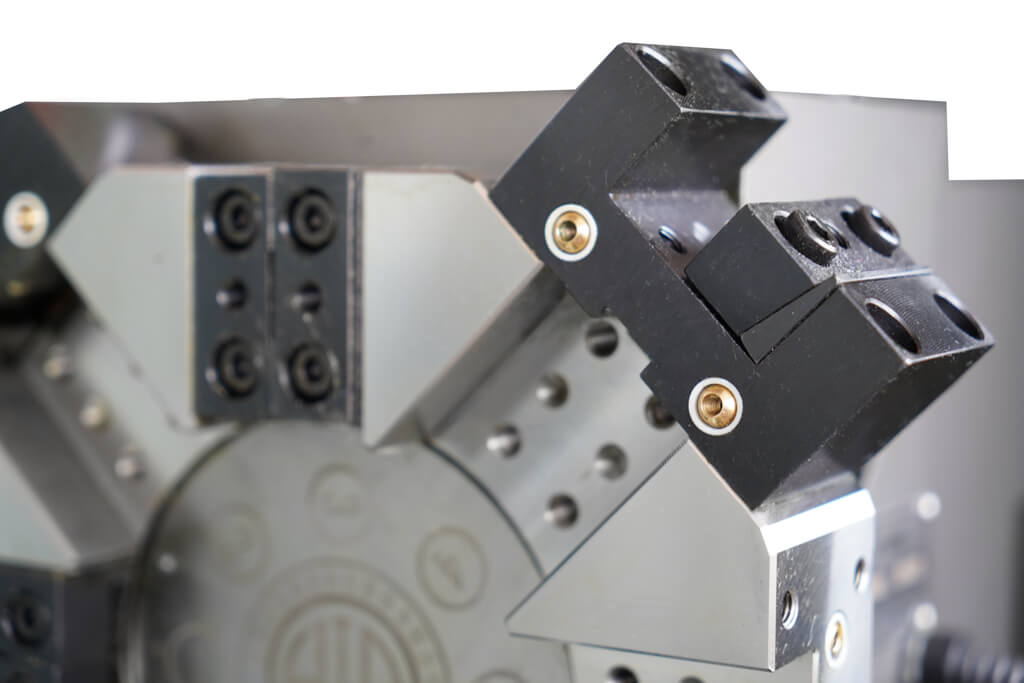

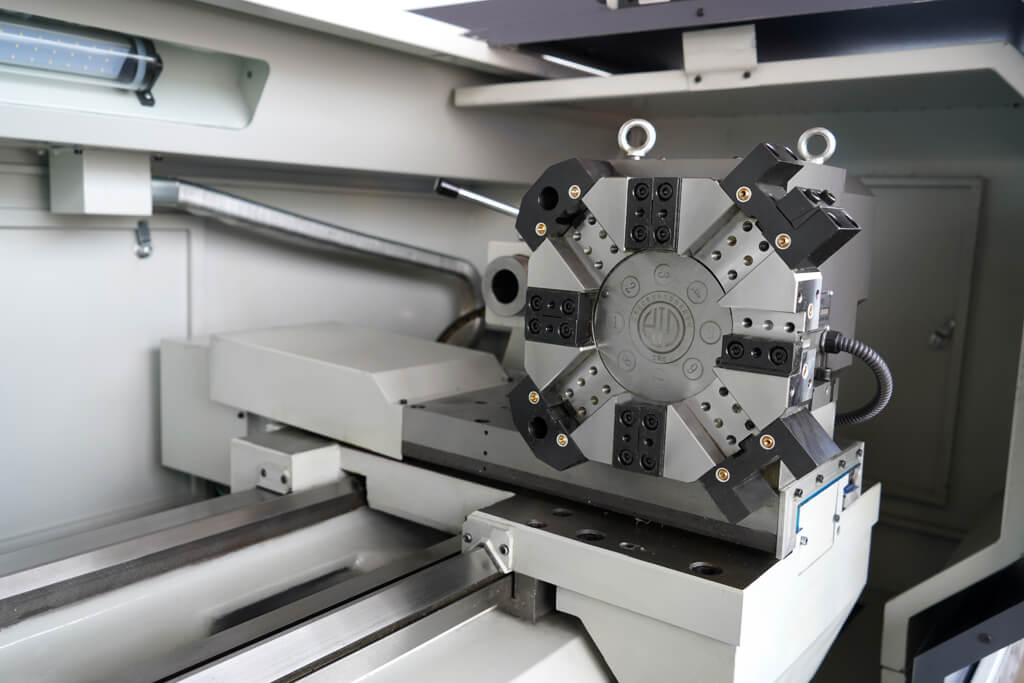

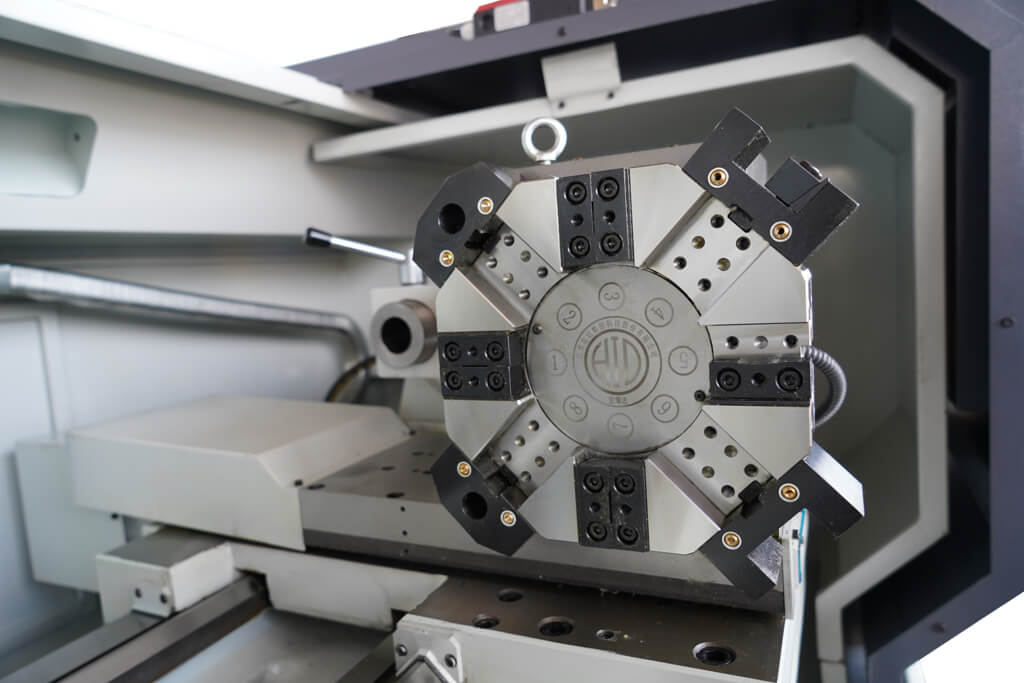

Суппорт оснащен 8-позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 25х25 мм (2 шт.) и для инструмента с хвостовиком круглого сечения диаметром 22 мм (2 шт.) с возможностью расточки до диаметра 25 мм.

Револьверная головка имеет специальные патрубки, через которые в зону резания подается СОЖ.

Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 330 мм.

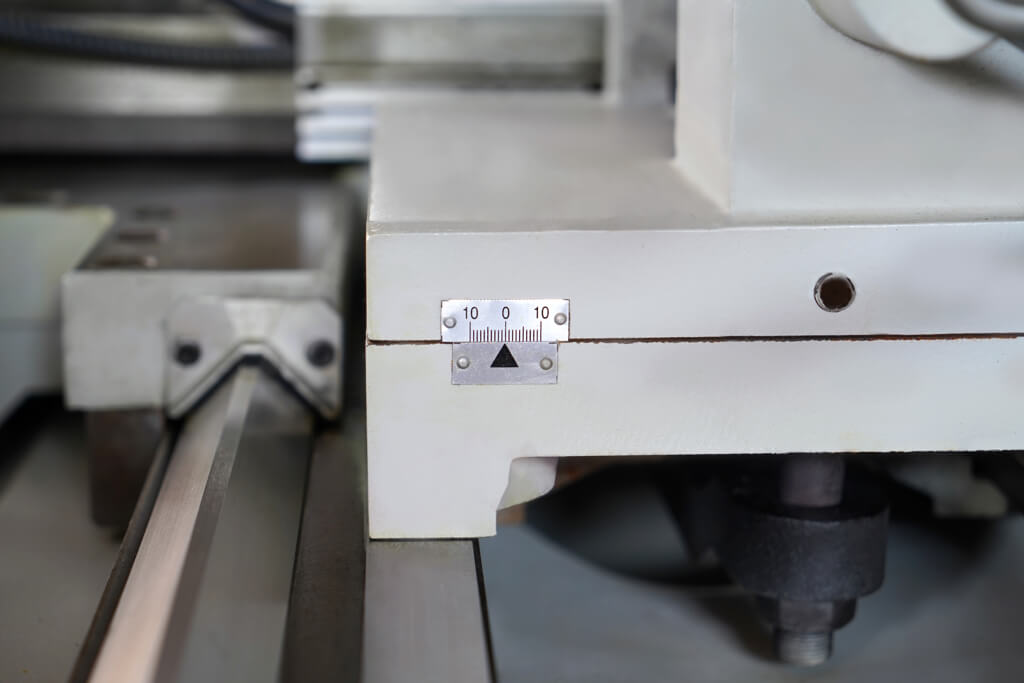

Поперечное перемещение задней бабки составляет ±10 мм.

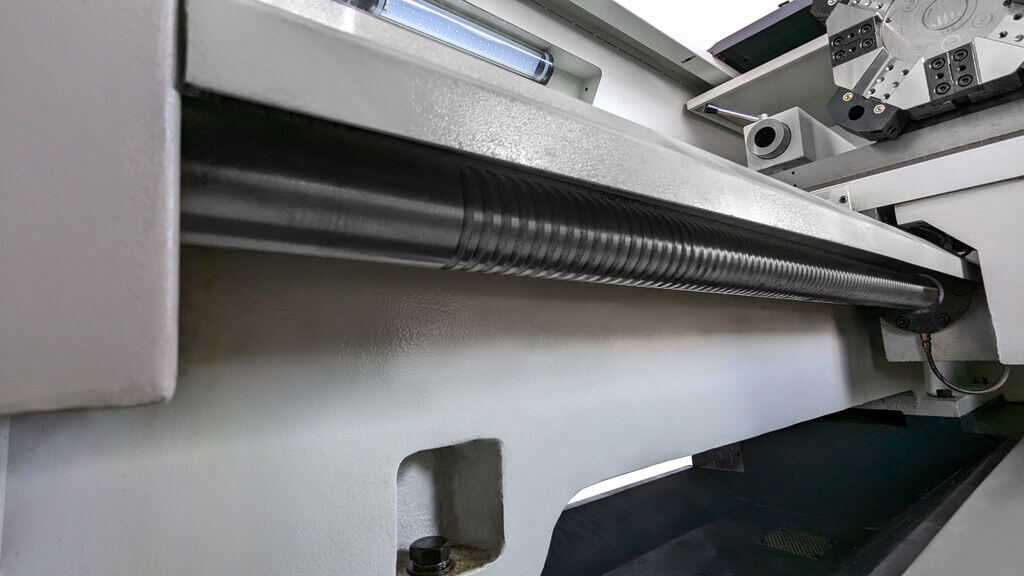

Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

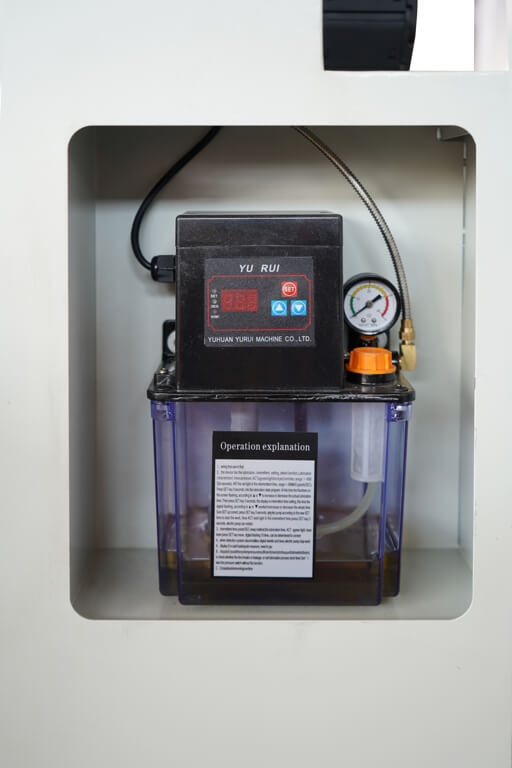

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

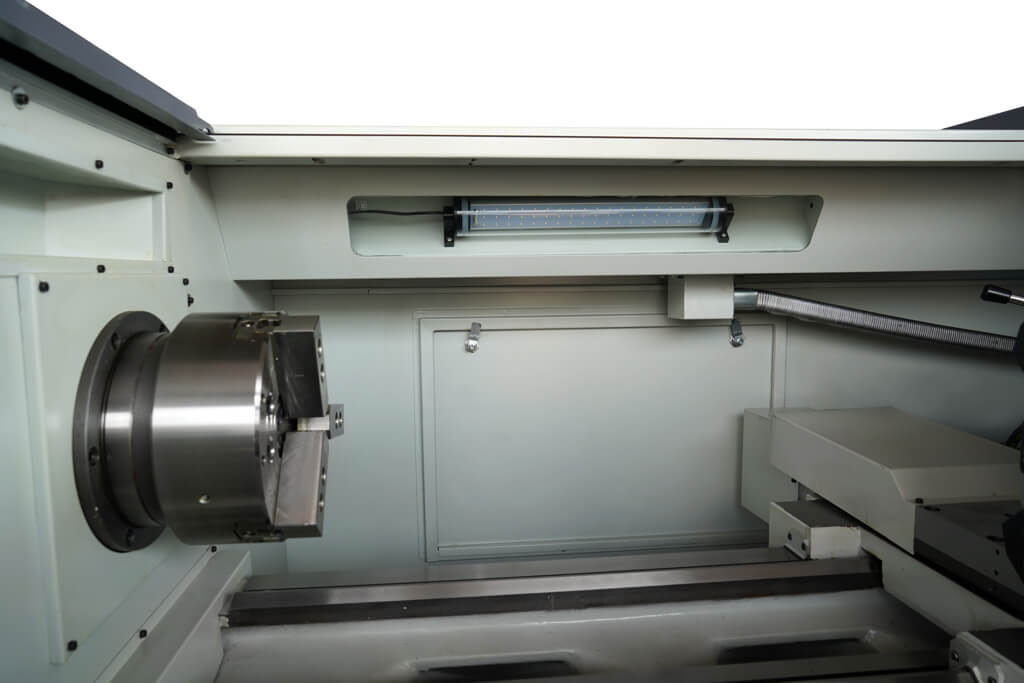

Станок оборудован светодиодной лампой местного освещения.

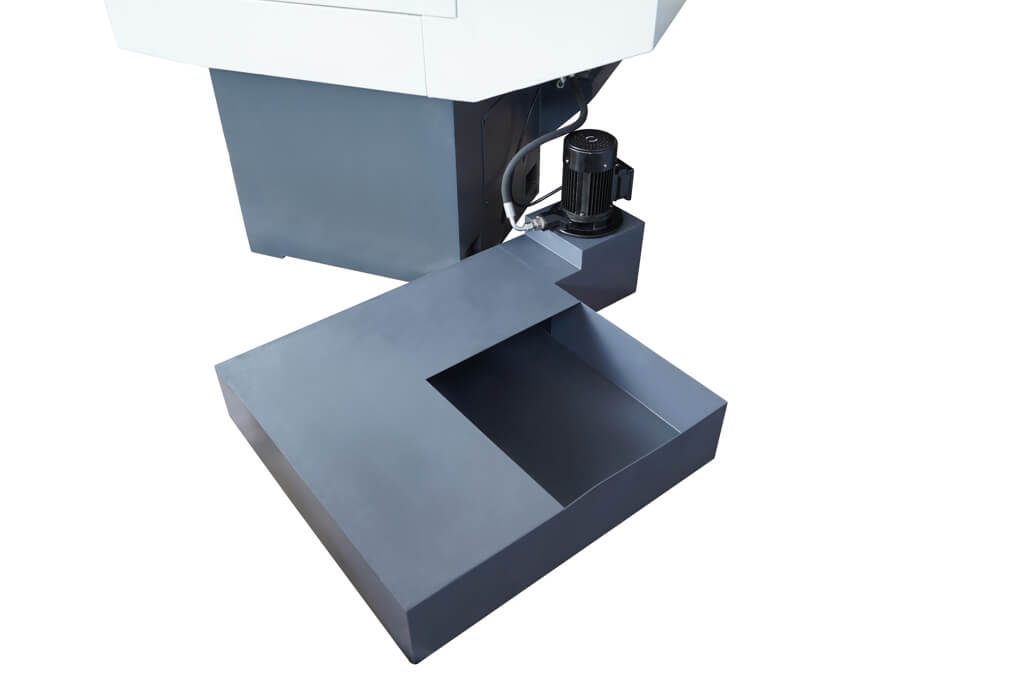

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,18 кВт и резервуар, которые располагаются под станком.

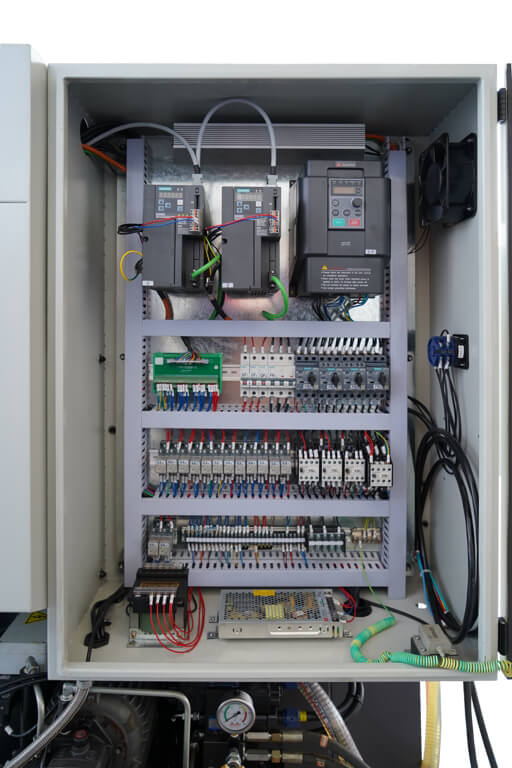

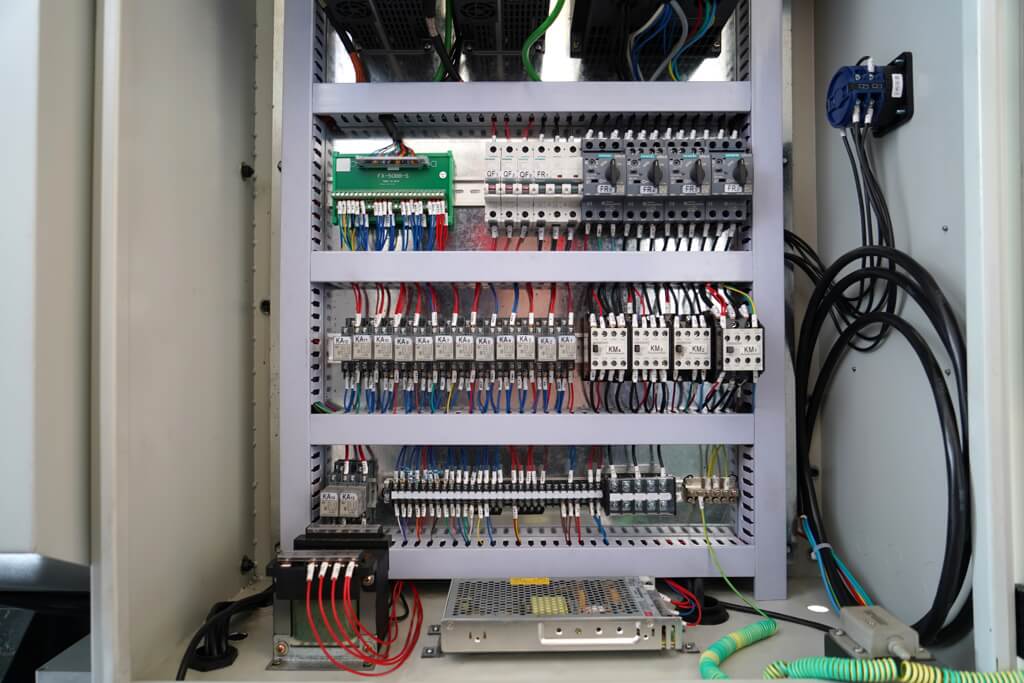

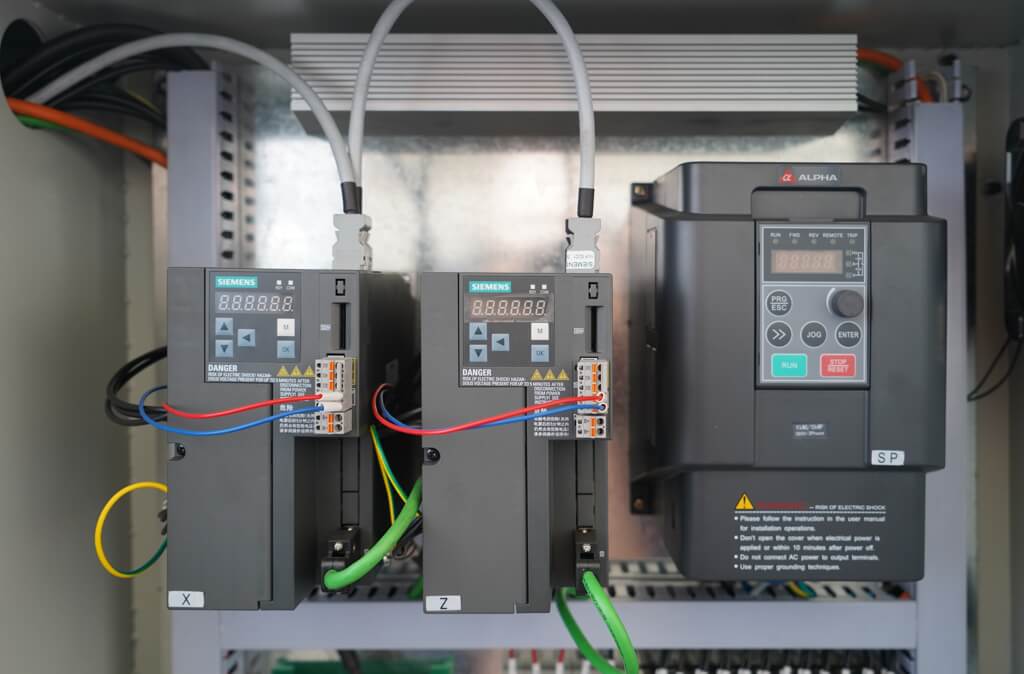

С тыльной стороны станка расположен электрошкаф. Сервоприводы и электрокомпоненты мирового известного бренда Siemens, а также частотный преобразователь Alpha обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.

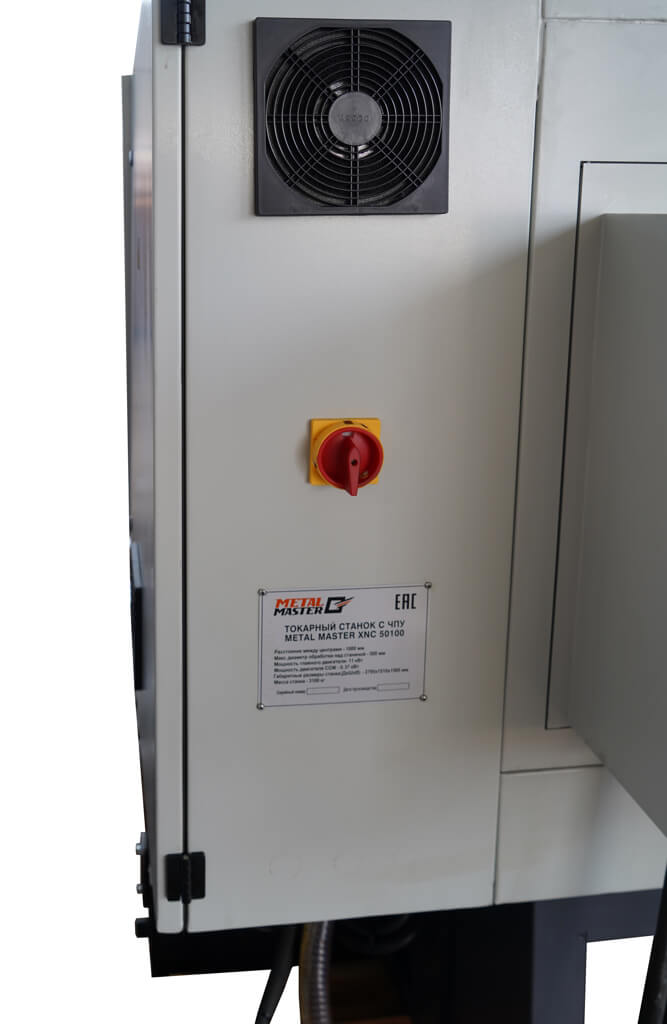

На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.

Станок оснащен частотным и надежным двигателем мощностью 7,5 кВт. Вращение на шпиндель передается через клиновые ремни.

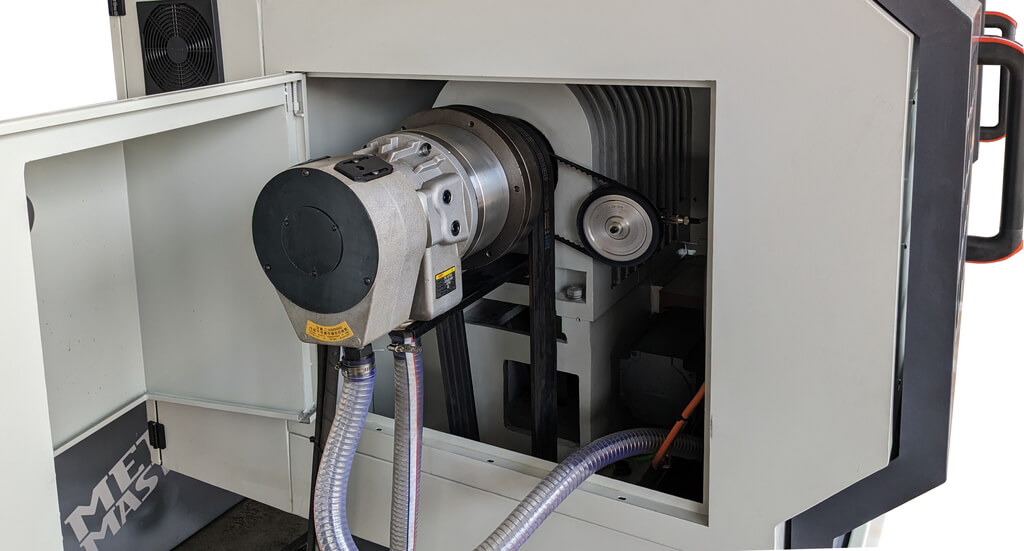

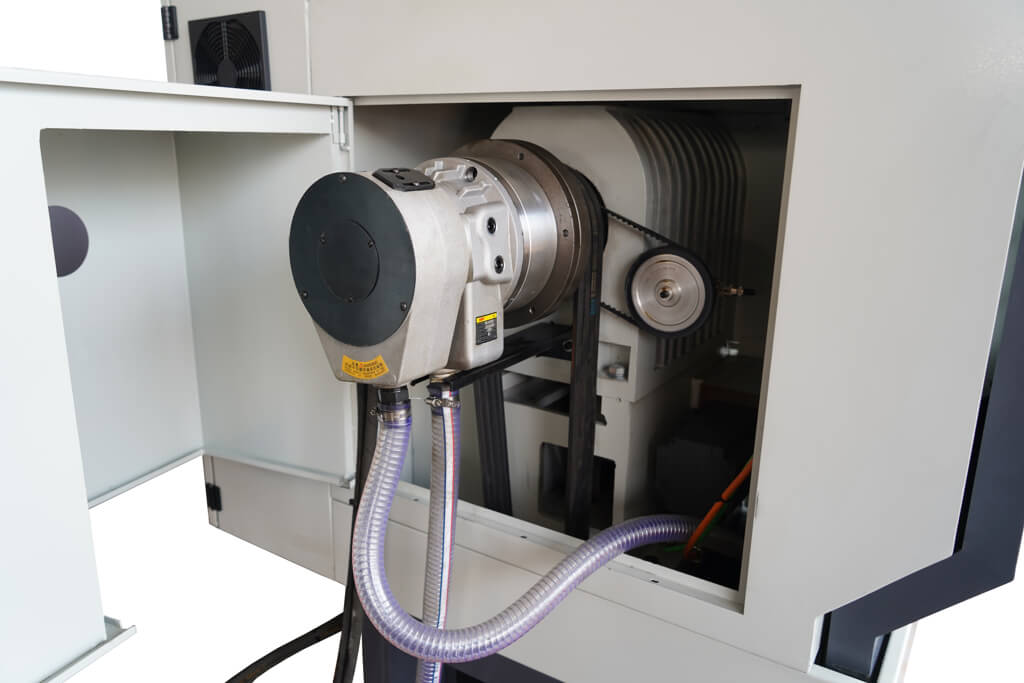

Под защитной дверцей шпиндельной бабки расположено гидравлическое устройство, состоящее из закрепленного на шпинделе гидравлического цилиндра с поршнем. На хвостовике гидроцилиндра расположен маслоподающий коллектор. Защитная дверца оснащена концевым выключателем.

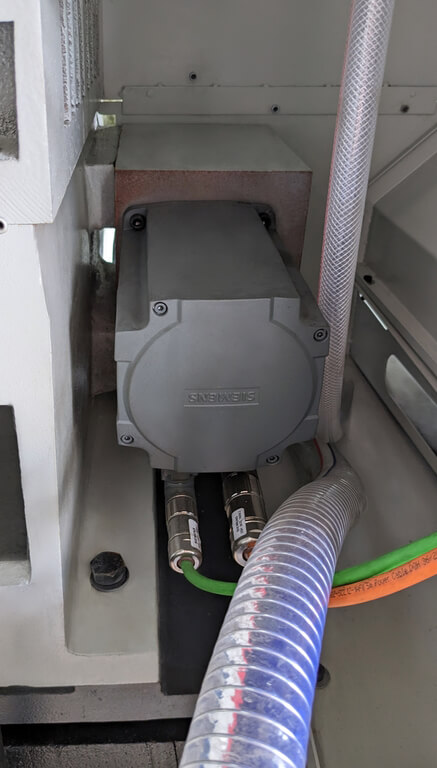

За перемещение суппорта по осям X/Z отвечают сервоприводы бренда Siemens.

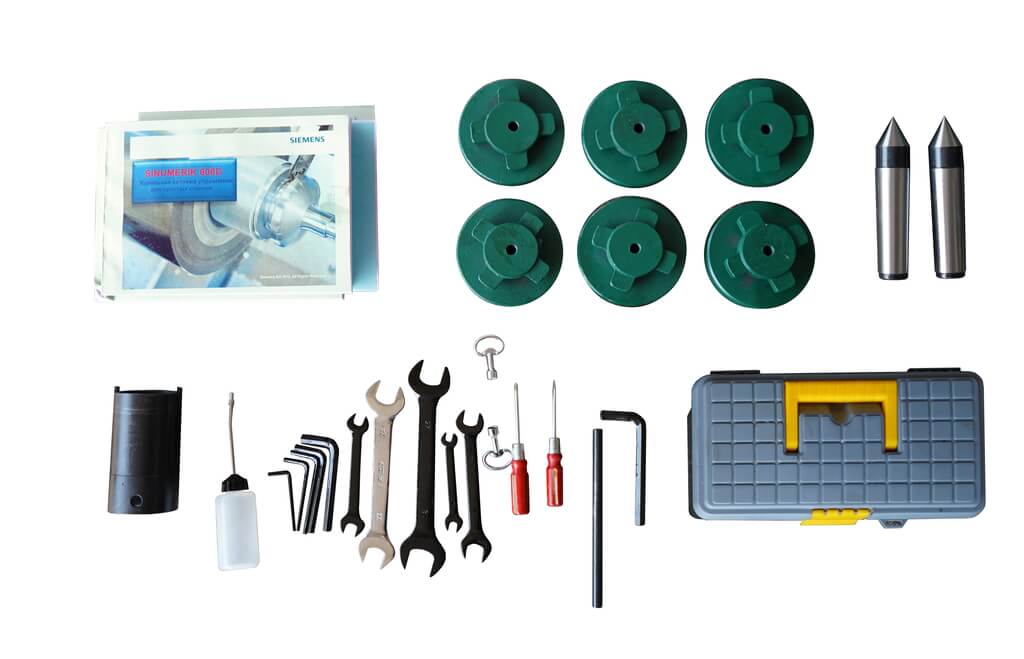

В ЗИП входит набор рожковых ключей, набор шестигранников, масленка, отвертки, ключ для снятия гидравлического патрона, опоры, два упорных центра, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.

В стандартную комплектацию станка входят:

ЧПУ Siemens 808DA;
Гидравлический патрон 250 мм;
Гидравлическая задняя бабка;
8-ми позиционный электрический револьверный держатель инструмента;
Автоматическая смазка и подача СОЖ;
Освещение рабочей зоны;
Руководство по эксплуатации на русском языке.
