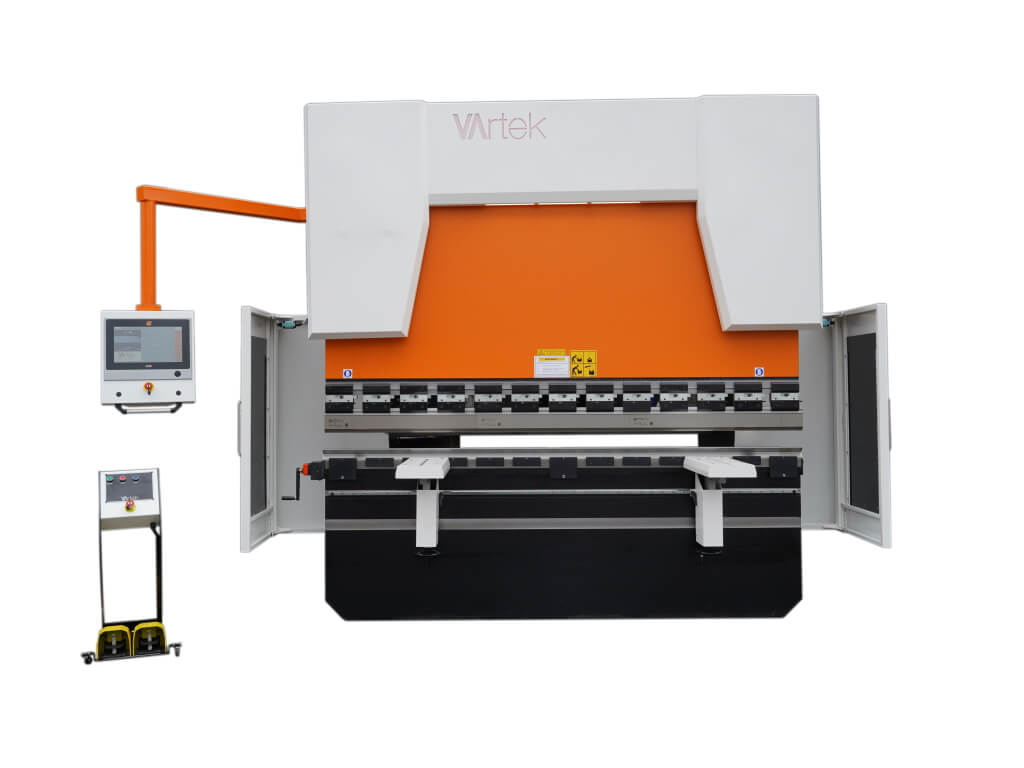

Vartek BasicForm 3100×100

• Гидравлический вертикальный гибочный пресс Vartek серии BasicForm применяется для гибки металлических заготовок с усилием до 300 тонн;
• Оснащен ЧПУ Next 1.0 (Step Automation SA10), который имеет интуитивно понятный и простой интерфейс, что позволяет быстро настроить последовательность выполнения технологических операций;
• Имеет тщательно подобранные компоненты для стабильной и качественной работы. Установлена прочная стальная рама, которая обеспечивает жесткость пресса;
• Высокая скорость работы достигается за счёт надежной гидравлической системы Hoerbieger и прецизионной системы линейных направляющих. Синхронизированные гидравлические цилиндры Y1-Y2 гарантируют высокую точность угла гибки;
• Большая глубина зева, высокий просвет и увеличенный ход балки — это главные отличия прессов серии BasicForm. Также прессы серии BasicForm можно дополнить опциями, которые позволят увеличить скорость работы.

  КРАТКИЕ ХАРАКТЕРИСТИКИ ГИБОЧНОГО ПРЕССА BasicForm
  ЧПУ	Next 1.0 (Step Automation SA10) с сенсорным экраном 12 дюймов
  Пульт управления	На поворотном кронштейне
  Гидравлика	Hoerbieger/Hawe (Германия)
  Масляный насос	Шестеренный
  Усилие	До 300 тонн
  Гидравлические цилиндры	Синхронизированные Y1-Y2
  Инструмент	Матрица 4-сторонняя/пуансон (тип крепления AMADA Promecam)
  Электроавтоматика	Siemens, Mean Well

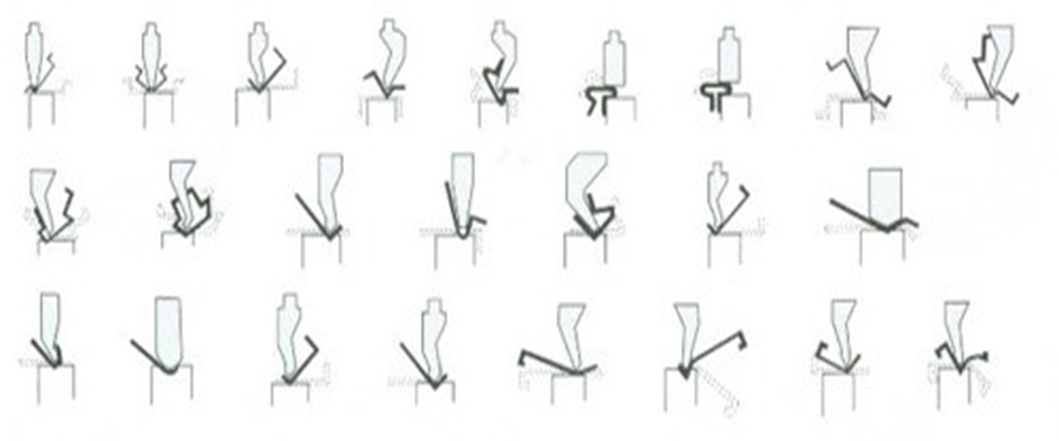

  Профили, получаемые при использовании листогиба:

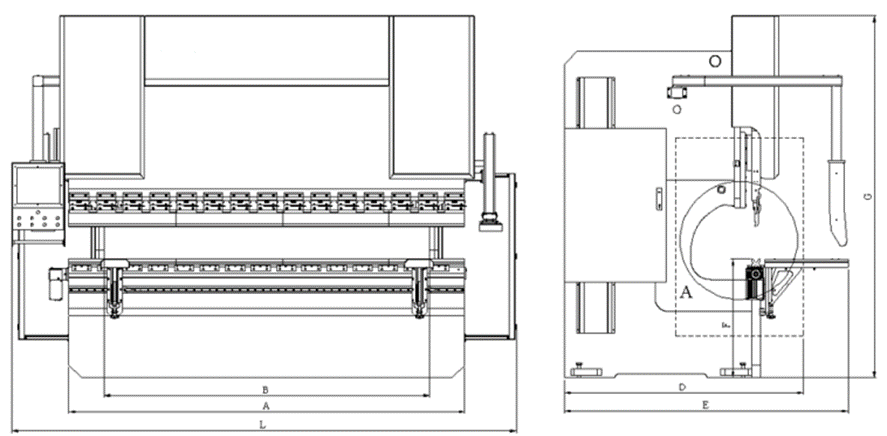

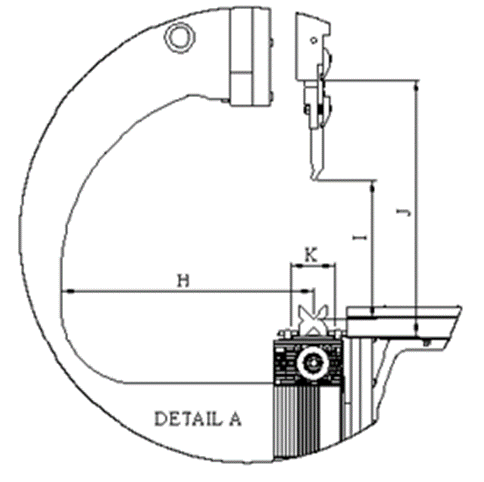

  Размеры рабочей зоны:

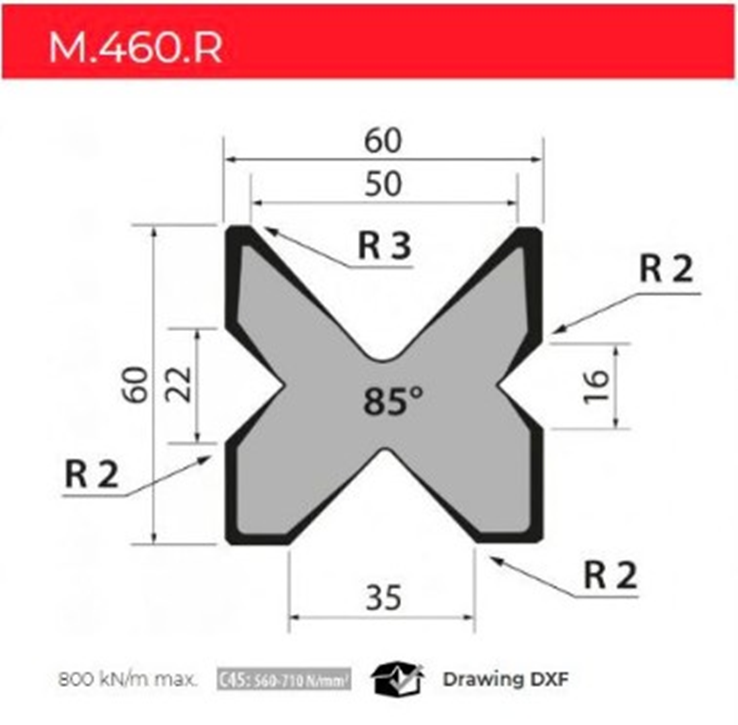

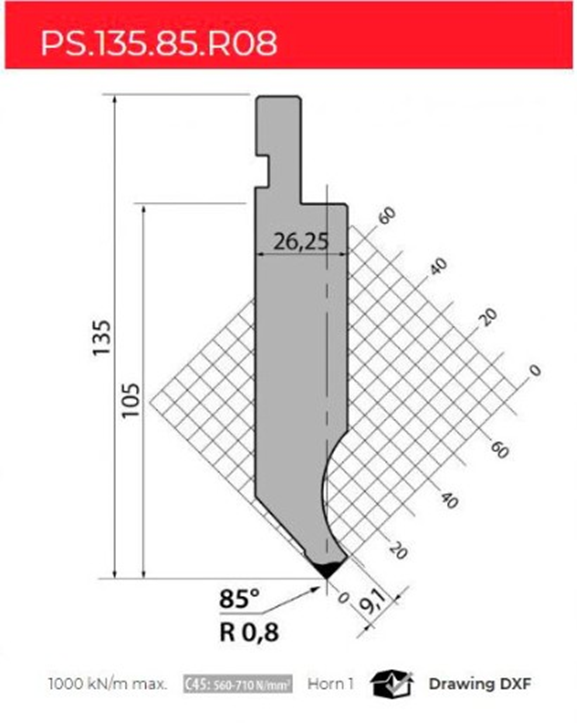

  Чертеж инструмента:





  ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА

  VARTEK BASICFORM

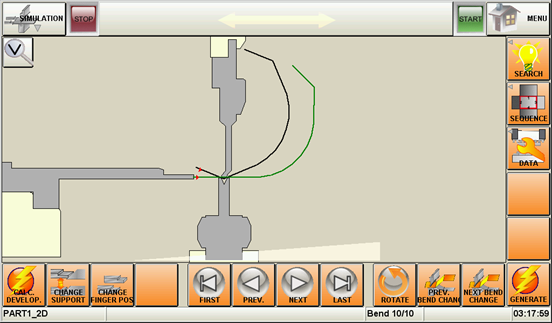

  ЧПУ NexT 1.0:

  BasicForm оснащен ЧПУ Next 1.0 (Step Automation SA10), простейшим в использовании для выполнения простых задач. Имеет интуитивно понятный и яркий цветной сенсорный экран с высокой степенью интеграции функции. 2D-графический дисплей, онлайн-помощь, и многие другие автоматические функции, которые постоянно направляются оператору. Графическая библиотека инструментов и графическая визуализация детали позволяют избежать столкновения детали с инструментами.

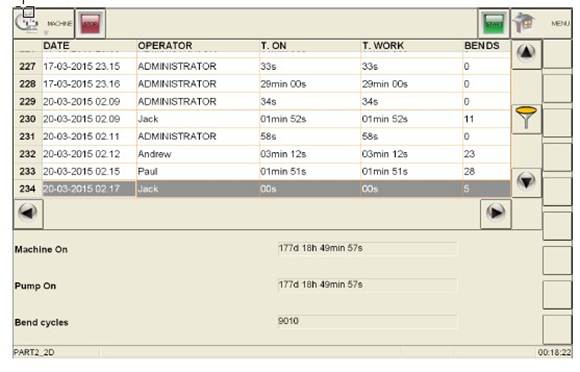

Производственные отчеты:

ЧПУ NexT будет вести отчет о производстве для каждого оператора, определяемого такими деталями такими, как длительность и количество циклов изгиба, выполняемых оператором. Таким образом, руководитель производства может контролировать уровень производительности прессового тормоза только одним взглядом!

Бомбирование

Прессы Vartek оснащены ручной компенсацией прогиба стола обеспечивающей равномерность угла гиба по всей длине рабочего стола.

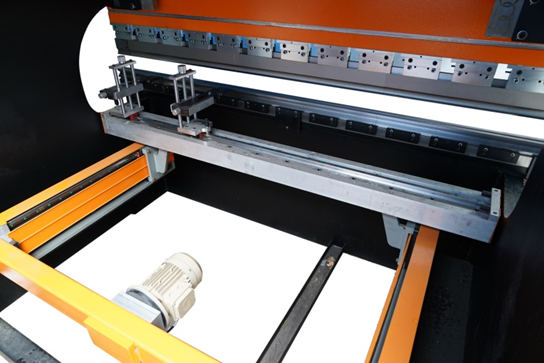

Задний упор

Одноосевой задний упор (ось X), перемещающийся с помощью частотного привода, ШВП и линейным направляющим, обеспечивают высокую точность позиционирования деталей.

Задний упор имеет два пальцевых блока перемещающихся вдоль всей длины упора с ручной регулировкой по высоте.

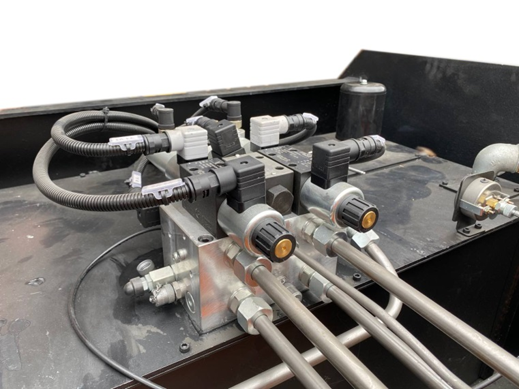

Гидравлическая система

Современная гидравлическая система Hoerbieger/Hawe с пропорциональными клапанами, цилиндры с хромированным покрытием, прецизионные поршни и высококачественные уплотнители обеспечивают долгосрочную работу прессов.



Безопасность

Функция авто стоп-старта останавливает все электродвигатели, при холостом режиме в течение заданного времени и запускается сразу после нажатия педали или кнопки пуска.

Эта функция не только сокращает электропотребление и сохранить окружающую среду, но также предотвращает достижения гидравлического масла высоких температур.

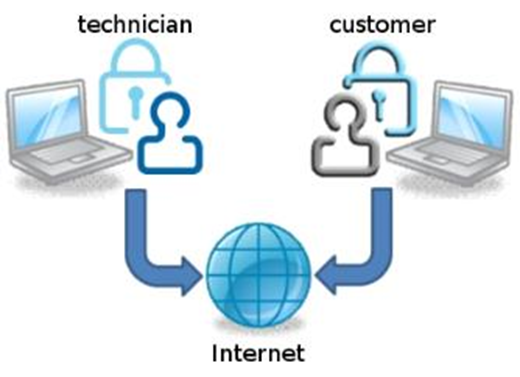

On-line диагностика станка

Все ЧПУ NexT оснащены функцией удаленного диагностирования, благодаря которой инженеры в удаленном режиме могут провести диагностику.

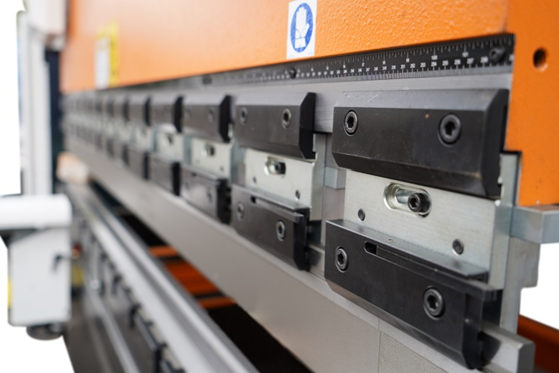

Быстросъёмный инструмент

Станок оснащен быстросъёмным инструментом, что в разы ускоряет и упрощает процесс замены инструмента.

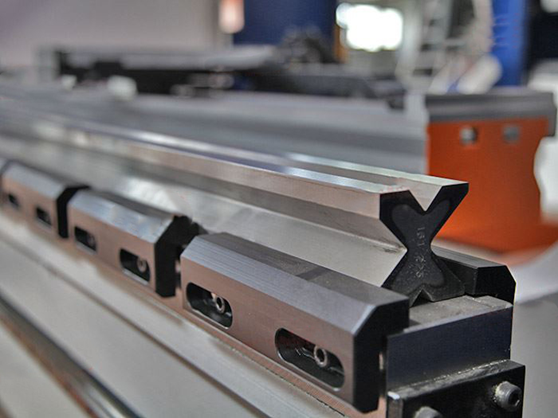

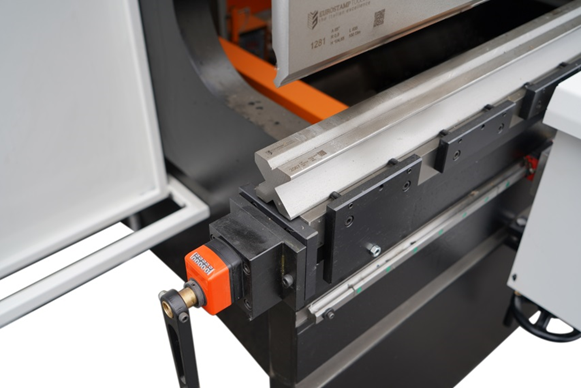

Гибочный инструмент

Листогибочный пресс BasicForm поставляется с полноразмерным, секционированным, закаленным и шлифованным высококачественным пуансоном и 4х ручейковой матрицей ведущих европейских брендов. Зажимные приспособления имеют тип крепление Amada Promecam и могут вместить большой выбор Пуансонов и матриц от различных производителей инструмента.

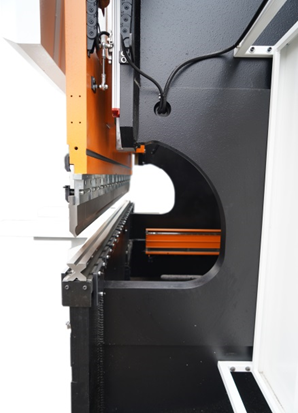

Конструкция станка

Глубина зева на данных машинах составляет — 500 мм, что выгодно отличает станки Vartek BasicForm от своих аналогов по классу и позволяет сгибать широкие заготовки на всю длину.



Стандартная комплектация

• 3 оси (Y1, Y2, X);
• Задний упор по оси Х на частотном приводе (переменного тока);
• Набор пуансона и матрицы;
• Управление по оси R – механическое;
• Алюминиевая конструкция заднего упора;
• Ход по оси X — 800 мм;
• Быстросъемные зажимы (Amada/Promecam);
• ЧПУ —  NexT 1.0 CNC Control 12″ Touch Screen
• Гидравлика Hoerbieger/Hawe;
• Зев 500 мм (на прессах с рабочей шириной от 2600 мм);
• Передвижные передние опоры (2 шт);
• Электрика Siemens, Mean Well
• Светодиодная защита с тыльной стороны пресса.
• Ручная компенсация прогиба (Бомбирование).

Дополнительные опции (оплачиваются отдельно):

• Ось R для BasicForm (устанавливается только на заводе);
• Ось Х на сервоприводе для BasicForm (устанавливается только на заводе);
• Моторизированная система компенсации прогиба для BasicForm (устанавливается только на заводе);
• ЧПУ (устанавливается только на заводе):
  • Next 1.0+ (Step Automation SA10+);
  • CYBELEC CYBTOUCH 12;
  • Next 2,0 (Step Automation SA15);
  • DELEM DA-56 2D;
  • DELEM 58T 2D.
