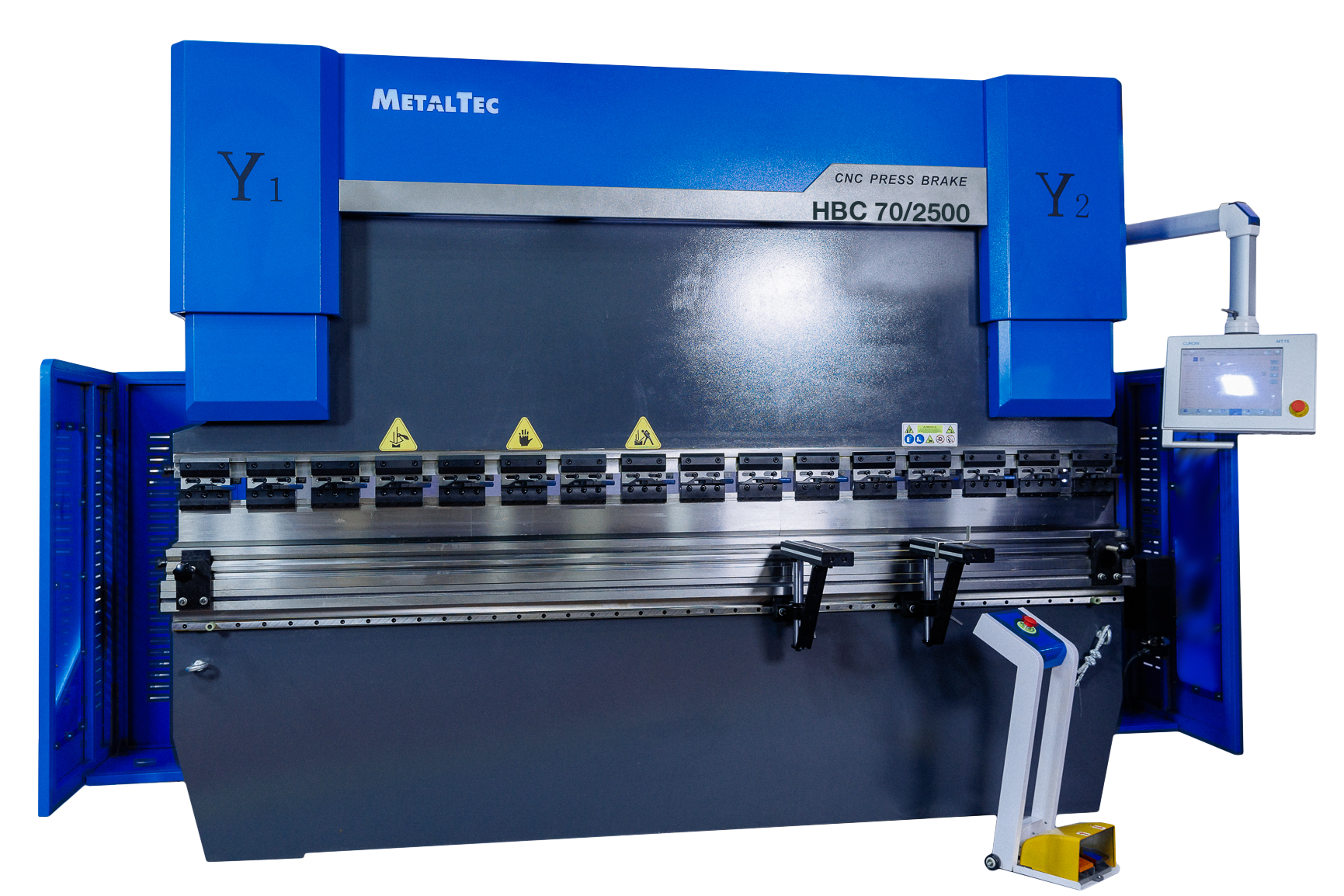

MetalTec HBС 70/2500 4+1 ЧПУ МТ-15 Листогибочный пресс с ЧПУ

Назначение

Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.

Область применения

Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие

• детали кузова машин;
• воздуховоды и системы вентиляции;
• элементы напольных покрытий, лестницы, двери и лифтовые кабины;
• корпуса электрошкафов и аналогичных устройств;
• кожуха и короба, для практически любого вида оборудования и машин;
• устройства и приборы бытового назначения;
• декоративные изделия и т.д.

Рассчет усилия на длину гиба заготовки — 1 метр

F (усилие, тоннаж), тонн — общее необходимое усилие для осуществления гиба;
S (толщина), мм — толщина материала (листа) для гибки;
V (открытие), мм — открытие матрицы;
h (длина полки), мм — минимальная необходимая длина для прямой остаточной полки детали после гибки;
L (длина гибки), мм — основная длина гибки детали (параллельна ширине листогибочного пресса);
R (радиус), мм — внутренний радиус гиба;
TS (предел прочности) — предел прочности материала детали для гибки.

F = (1,42 x TS x S² x L) / 1000 x V
R = (5 x V) / 32

Комплектация

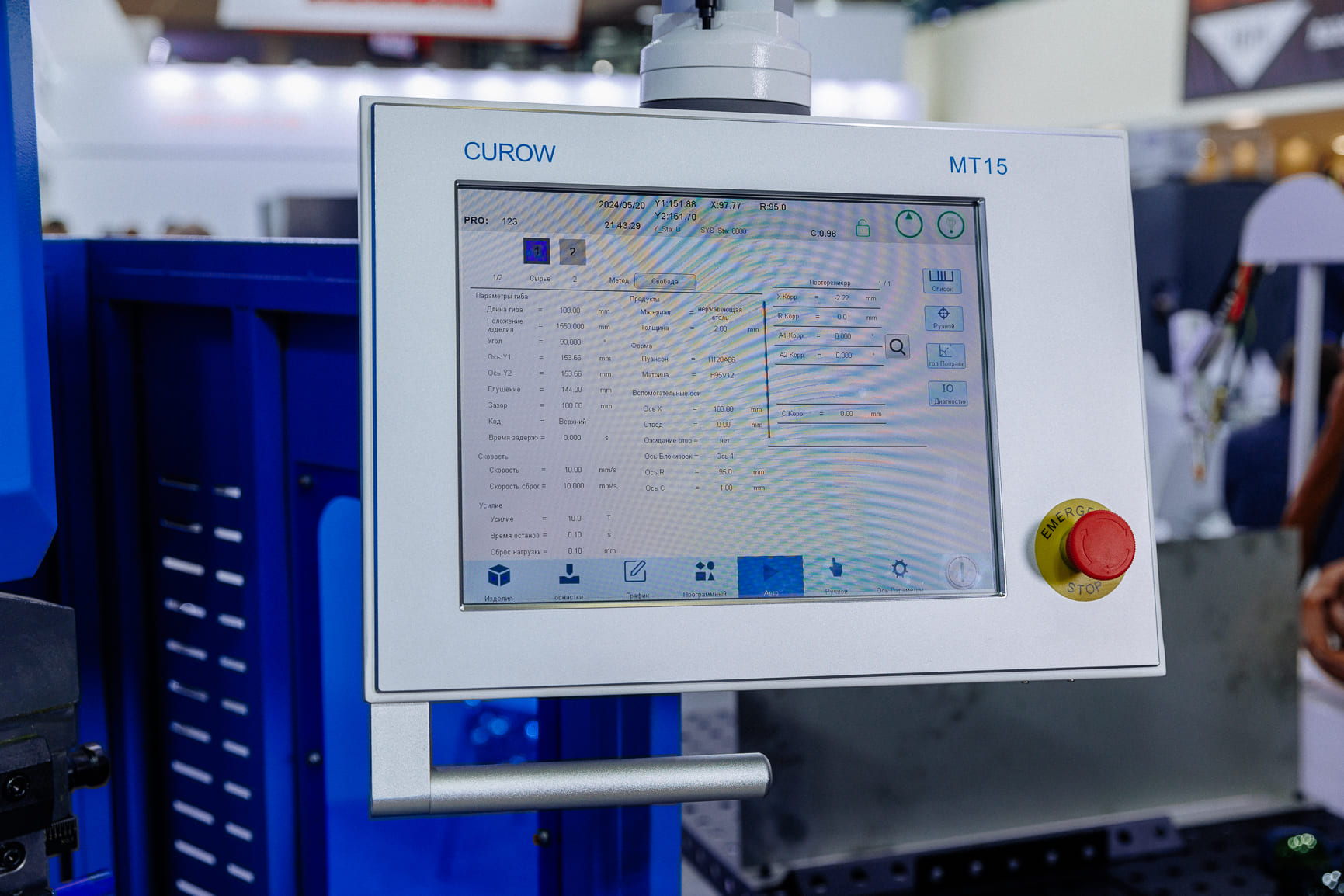

• Система управления MT-15
• Насос гидравлической системы SUNNY (США)
• Оптические линейки синхронизации GIVI MISURE (Италия) PREMIUM
• Клапаны гидравлической системы BOSCH-Rexroth (Германия)
• Уплонительные кольца PARKER (США) / или аналог
• Фитинги гидравлических трубок EMB (Германия) / или аналог
• Шариковинтовые пары и линейные направляющие HIWIN (Тайвань)
• Главный двигатель Siemens (Siemens Beide Standard Motors Ltd. (SSML))
• Электрокомпоненты SCHNEIDER (Франция)
• Быстрая смена инструмента тип PROMECAM (Европа / Япония)
• Гидроцилиндры 2 шт.
• Компенсация прогиба Электромеханическая (Автоматическая)
• Пульт ножного привода (педаль) KACON (Ю. Корея)
