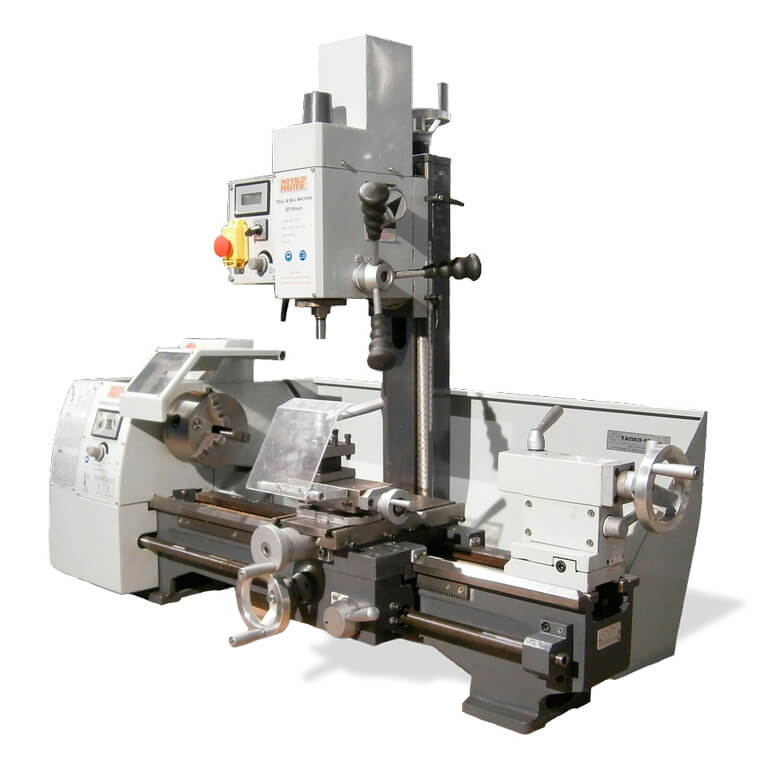

Токарно-фрезерный станок Metalmaster MML 250×500 MV

Характеристики

  • Производитель MetalMaster
  • Технические характеристики MML 2550MV
  • Макс. диаметр обработки над станиной, мм 250
  • Расстояние между центрами, мм 500
  • Макс. диаметр обработки над суппортом, мм 150
  • Диаметр 3-х кулачкового патрона, мм 125
  • Ширина станины, мм 134
  • Диапазон скоростей шпинделя, об/мин 50-2500
  • Количество передач шпинделя 2
  • Конус шпинделя MT3
  • Диаметр сквозного отверстия шпинделя, мм 21
  • Макс. ход верхней салазки суппорта, мм 70
  • Макс. ход поперечной салазки суппорта, мм 110
  • Конус пиноли задней бабки МТ2
  • Макс. ход пиноли задней бабки, мм 60
  • Диаметр пиноли задней бабки, мм 30
  • Диапазон нарезаемых метрических резьб, мм 0,4-3,5
  • Диапазон нарезаемых дюймовых резьб 8 - 44 TPI
  • Макс. сечение резца, мм 12
  • Мощность двигателя, кВт 1,1
  • Напряжение, В 220
  • Тип двигателя Коллекторный
  • Габаритные размеры станка (Д х Ш х В), мм 1080х600х950
  • Габаритные размеры упаковки (Д х Ш х В), мм 1210х630х1000
  • Масса нетто/брутто 180/210
  • Диаметр фрезерования, мм 20
  • Диаметр сверления, мм 16
  • Расстояние торец шпинделя/стол, мм 150
  • Ход шпинделя фрезерной головки, мм 50
  • Вылет, мм 175
  • Диапазон поворота головки, об/мин ± 90°
  • Диапазон частот вращения фрезер. головки, об/мин 100 - 3000
  • Мощность двигателя вертик. шпинделя, кВт 0,85 Вт 220 В ~50 Гц
  • Зажим шпинделя MT 2
  • Габаритные размеры, мм 1200 x 630 x 1000
  • Mасса станка(Брутто/нетто), кг 210/180

Описание станка Станок токарно-фрезерный MML 2550 MV

Данная техника является отличным вариантом для домашней мастерской, автосервиса, а также школьных мастерских. Этот небольшой, но в тоже время функциональный помощник способен превосходно справиться с выполнением таких операций как: нарезка резьбы, фрезерование, сверление, обточка поверхностей.

d01 2

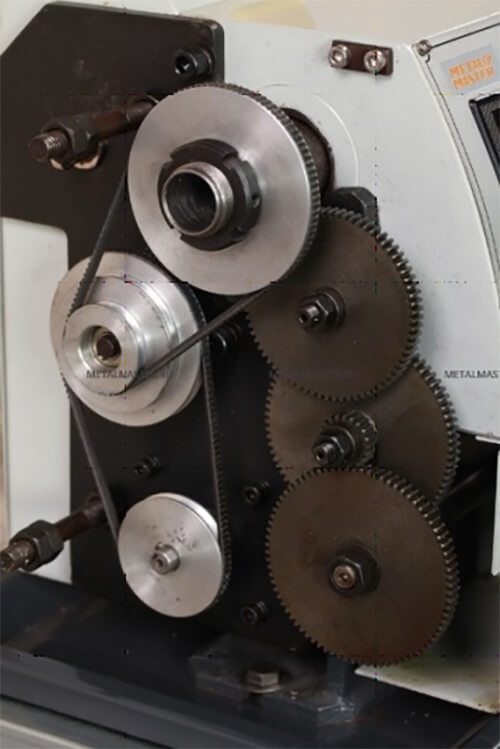

Главное преимущество токарного станка: Наличие металлических шестерней обладающих высоким ресурсом и повышенной износостойкостью, а наличие клиновидного ремня позволит избежать повреждения двигателя при превышении нагрузки на шпиндель.

d02 2

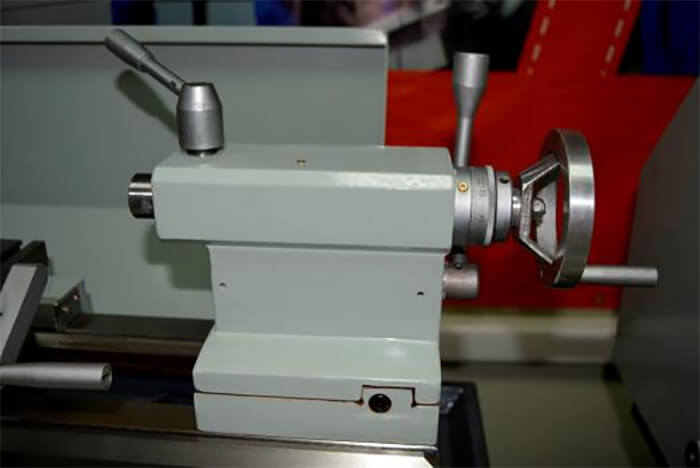

Вылет пиноли задней бабки до 60 мм.

d03 2

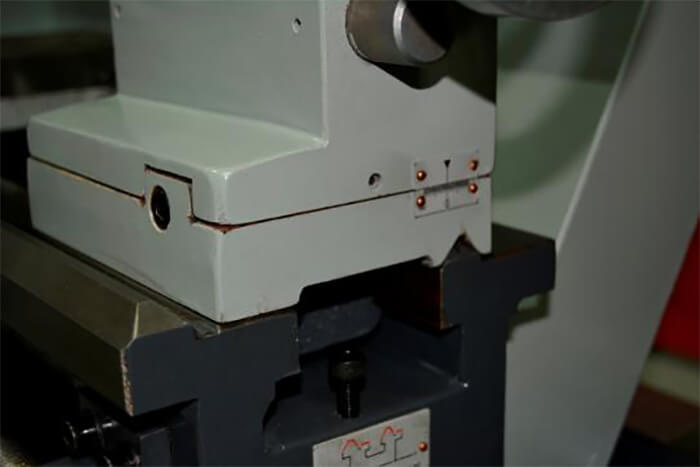

Массивная задняя бабка с основанием 120 мм, с технологией быстрого зажима.

d04 2

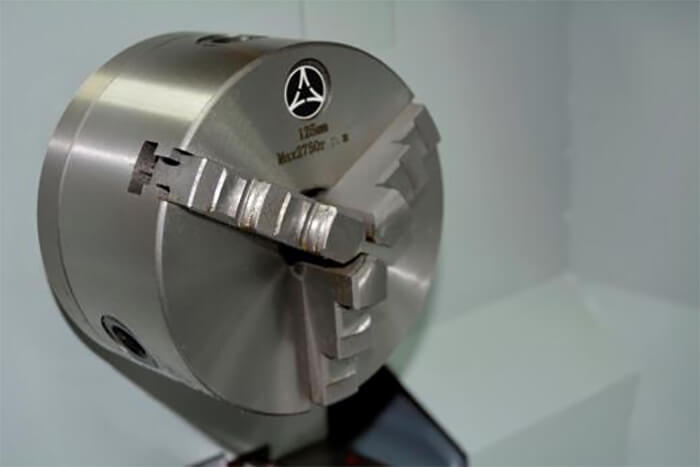

В базовой версии уже поставляется высокоточный трехкулачковый патрон 125 мм ( в комплекте идут обратные кулачки).

d05 2

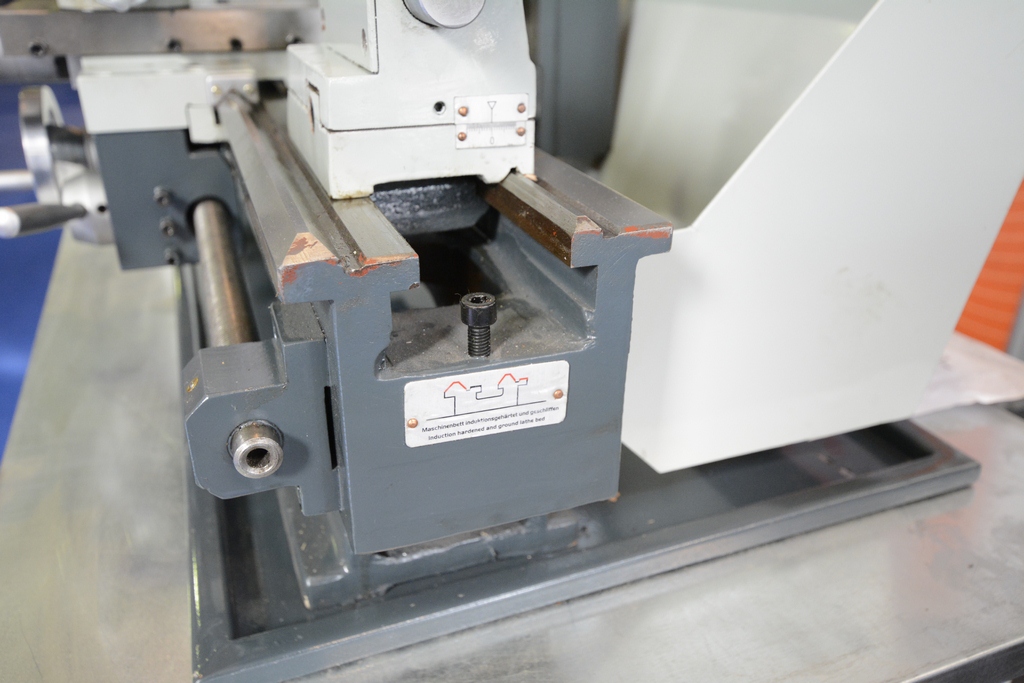

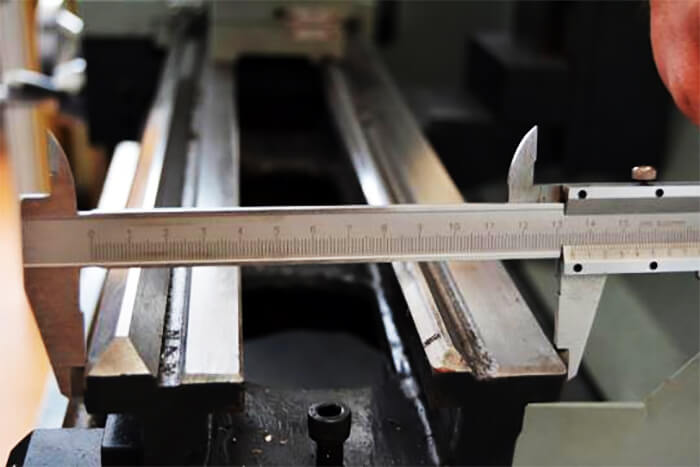

Закаленная станина шириной 134 мм.

d06 2

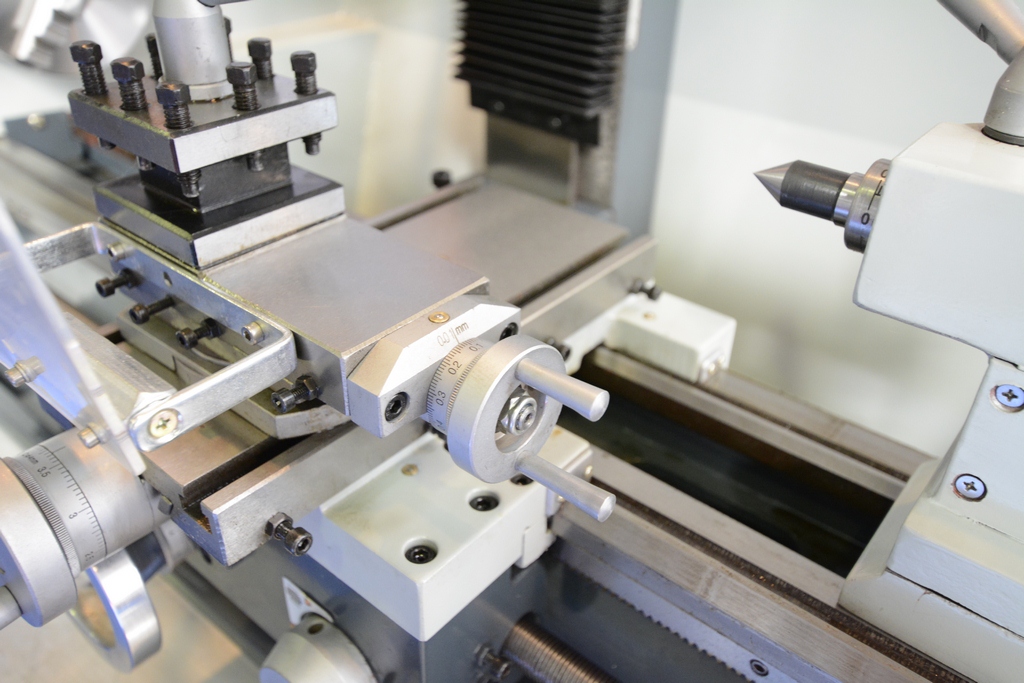

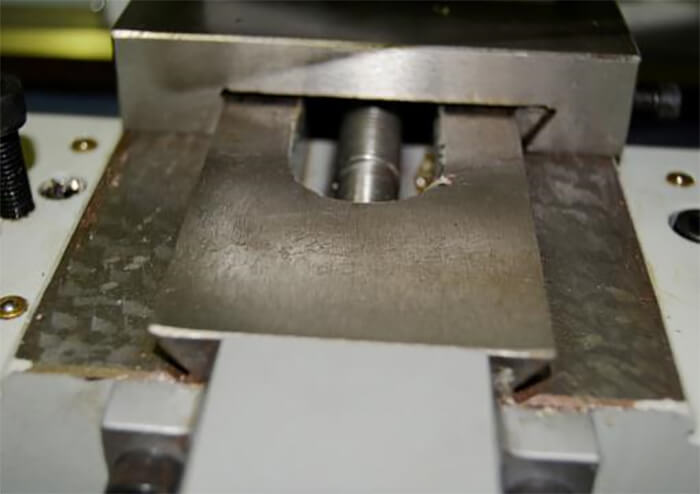

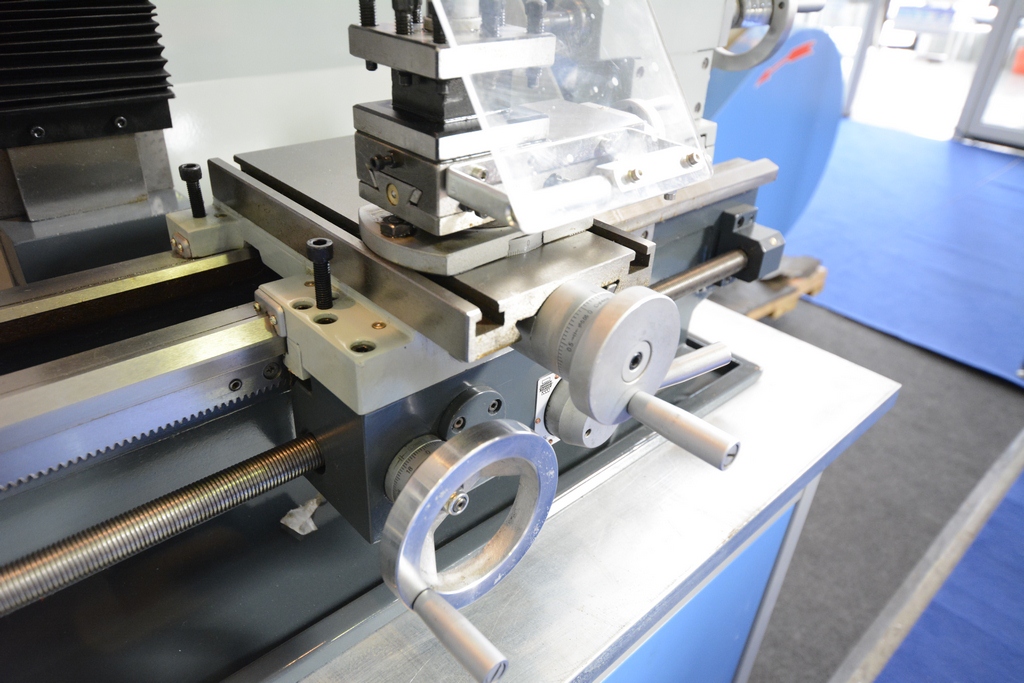

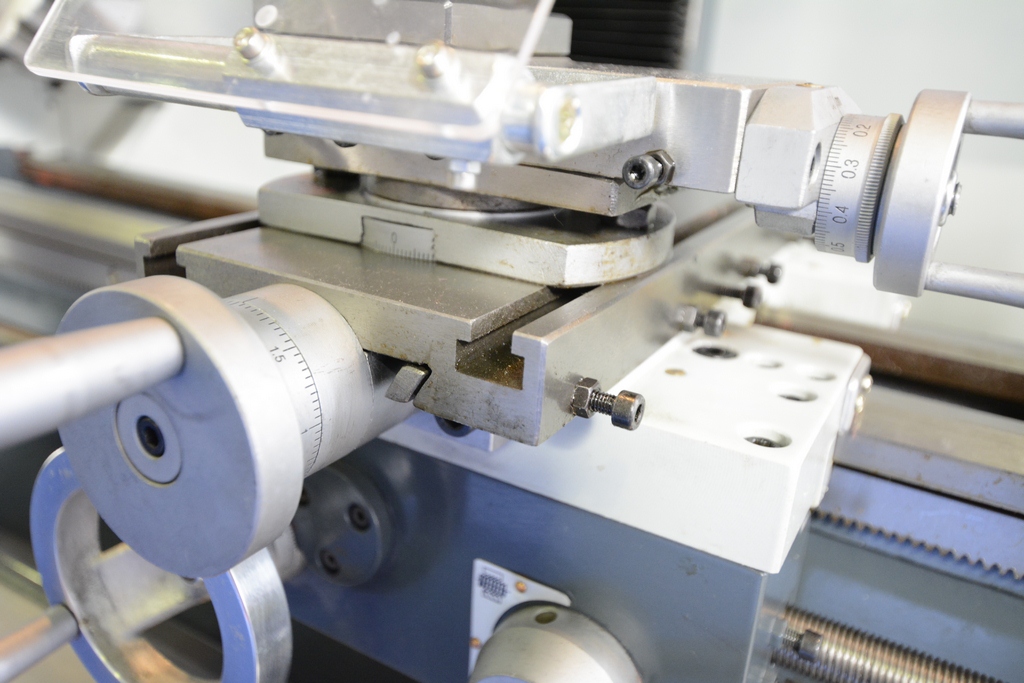

Направляющие верхних продольных и поперечных салазок станка прошли процедуру шабрения, что значительно повышает точность обработки на станке.

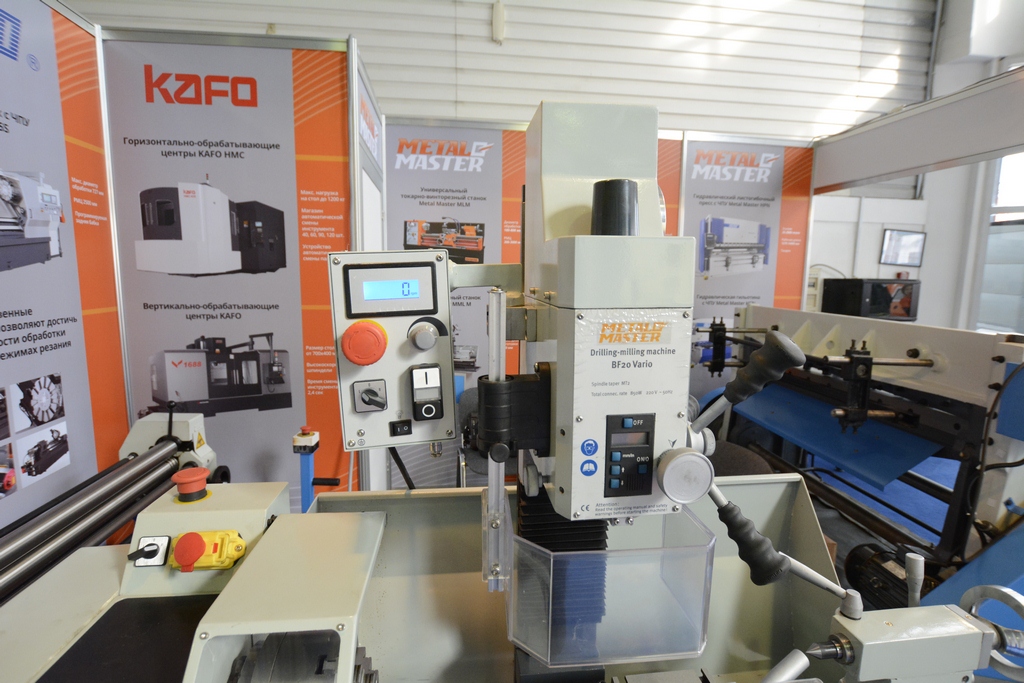

ФРЕЗЕРНАЯ ГОЛОВА METAL MASTER BF 20 VARIO

d07 2

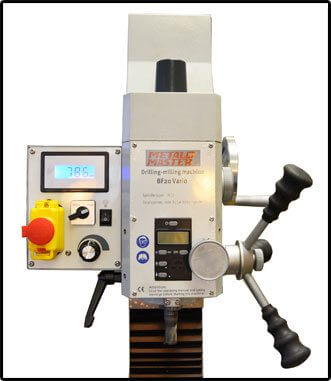

Фрезерная голова BF 20 Vario оснащена двигателем мощностью 850 Вт.

d08 2

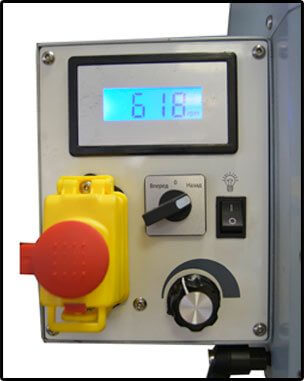

Панель управления фрезерной головкой оснащена цифровым индикатором оборотов шпинделя.

d09 1

Максимальный ход пиноли — 50 мм.

d10 1

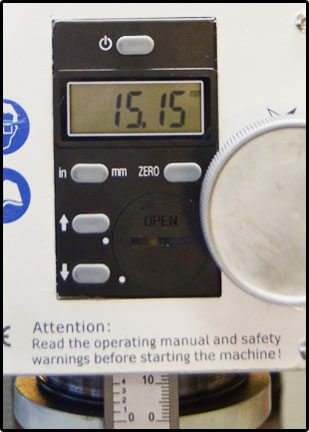

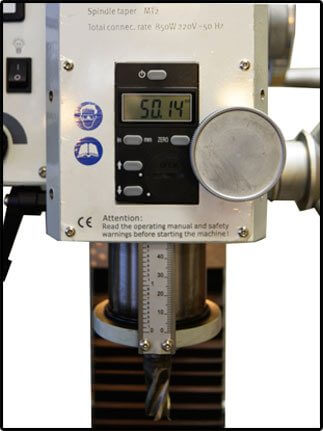

Система индикации положения инструмента позволяет выбирать ход пиноли с точностью до сотых долей миллиметра.

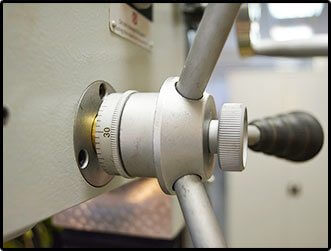

Фрезерная голова оснащенная рукояткой тонкой подачи инструмента

Фрезерная голова оснащена рукояткой тонкой подачи инструмента.

d12 1

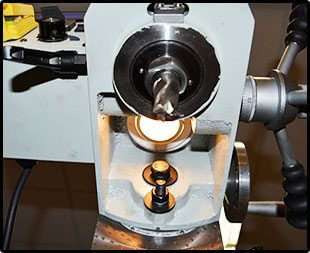

Рабочая зона оснащена направленной подсветкой. Хорошо видна шкала угла наклона фрезерной головки (± 45 градусов).

d13 1

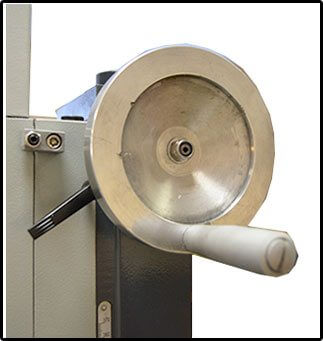

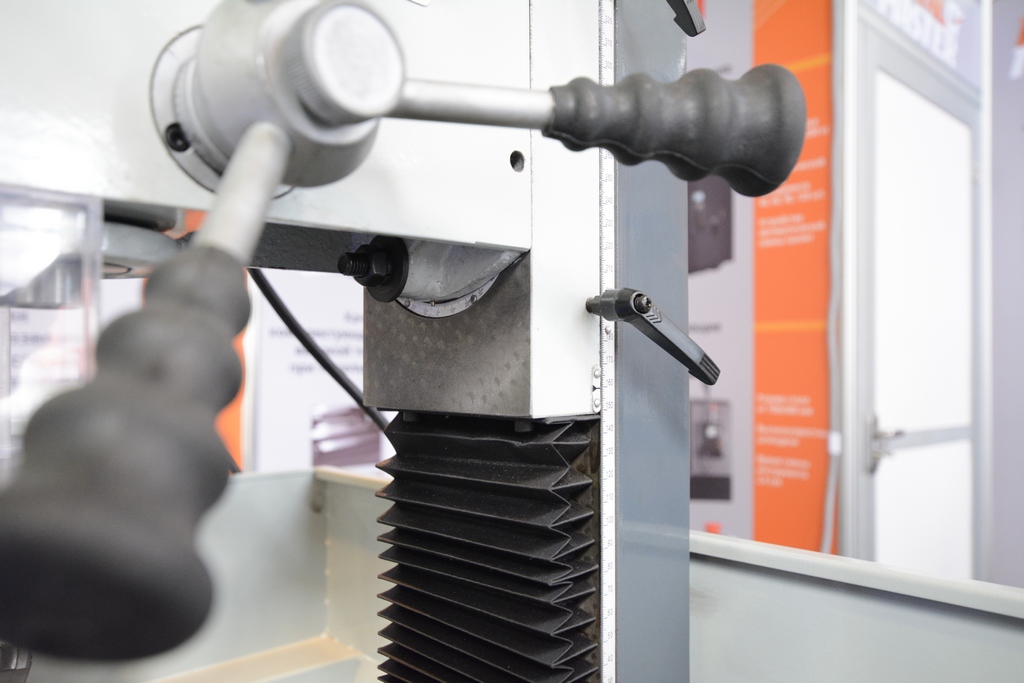

Вертикальный ход фрезерной головки составляет 370 мм. Перемещение осуществляется с помощью рукоятки, в нужном положении головка фиксируется винтовыми стопорами.

d14 1

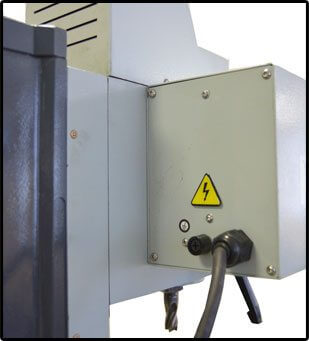

Все необходимое для обслуживания вынесено на корпус: ввод питания с предохранителем и масленки вертикальных направляющих.

d15 1

Диапазон вращения фрезерной головки составляет от 100 до 3000 об/мин и доступен в двух режимах коробки скоростей (низком и высоком).

Особенности:

  • Комбинированный станок для токарной, фрезерной и сверлильной обработки;
  • Жесткая станина из серого чугуна с закаленными и отшлифованными направляющими (HRC 42 — 52);
  • Закаленный высокоточный шпиндель;
  • Правое/левое вращение шпинделя;
  • Подшипники высокой грузоподъемности;
  • Легко переключаемый, закрытый привод подачи практически не требует техобслуживания;
  • Рычажное управление продольной и поперечной подачей расположено на суппорте, изменение направления подачи переключается на передней бабке;
  • Нарезание метрических и дюймовых резьб;
  • Сменные шестерни обеспечивают большой диапазон нарезаемых резьб;
  • Возможность поперечного смещения задней бабки для точения длинных конусов;
  • Поворот верхней каретки суппорта для точения коротких конусов;
  • Сверлильно-фрезерная установка — жесткой конструкции с вертикальной колонной и регулируемыми направляющими типа ласточкин хвост;
  • Поворотная, в двух направлениях, фрезерная головка;
  • Кожух патрона с конечным выключателем;
  • Кнопка аварийной остановки;
  • Защитный экран зоны резания;
  • Приводной ремень фирмы Gates (Германия).

Компактные размеры станка позволяют реализовать свои конструкторские задумки. Оборудование потребляет минимум электрической энергии, обладает низкой шумностью и длительным сроком службы. Качество станка подтверждено соответствующими сертификатами.

В стандартную комплектацию станка входят:

  • 3-х кулачковый патрон 125мм;
  • Обратные кулачки 3 шт;
  • 4-х позиционный резцедержатель;
  • Центр упорный;
  • Защитное ограждение патрона;
  • Поддон для стружки;
  • Комплект сменных шестерен гитары;
  • Инструментальный ящик с инструментом.
