MML 2870M (MML 280x700M)

Характеристики

  • Производитель MetalMaster
  • Наименование параметров MML 2870M
  • Двигатель 0,85 кВт 220 В ~50 ГцКоллекторный
  • Высота центров, мм 140
  • Макс. диаметр установки заготовки над суппортом 170
  • Диаметр обработки над станиной, мм 280
  • Расстояние между центров, мм 700
  • Ширина станины, мм 180
  • Частота вращения шпинделя, об/мин 125-2000
  • Количество ступеней, регулировка скорости вращения шпинделя 6, механическая(редуктор)
  • Внутренний конус шпинделя MK 4
  • Ход верхней каретки суппорта, мм 80
  • Ход поперечной каретки суппорта, мм 165
  • Диаметр проходного отверстия шпинделя, мм 26
  • Внутренний конус пиноли задней бабки MK 2
  • Перемещение пиноли задней бабки, мм 85
  • Продольная подача, мм/об 0,07 - 0,4

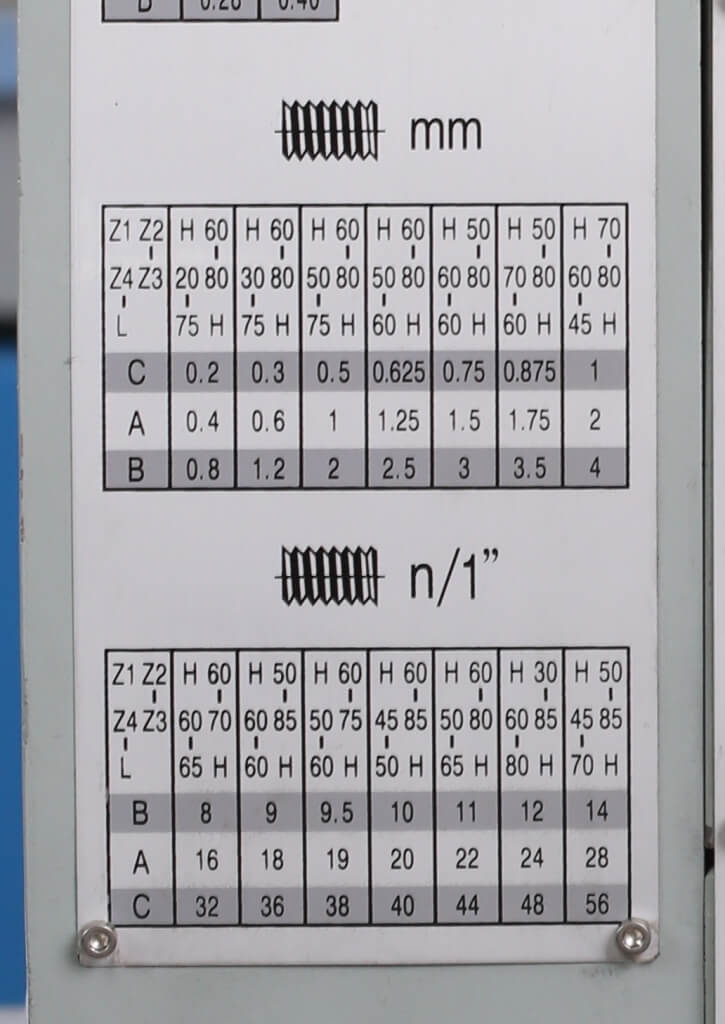

  • Пределы шага нарезаемых метрических резьб, мм 0,2 - 4
  • Пределы шага нарезаемых дюймовых резьб, ниток на дюйм 8 - 56
  • Высота державки резца, мм 12
  • Диаметр сверления 20 мм
  • Расстояние торец шпинделя/стол 150 мм
  • Вылет 175 мм
  • Диапазон поворота головки ± 90°
  • Диапазон частот вращения фрезер. головки 100 - 3000 об/мин
  • Мощность двигателя вертик. шпинделя 850 Вт 220 В ~50 Гц
  • Зажим шпинделя MK 2 / MT 2
  • Габаритные размеры станка (ДхШхВ), мм 1220х710х900
  • Габаритные размеры упаковки (ДхШхВ), мм 1320х750х1010
  • Масса нетто/брутто, кг 250/290

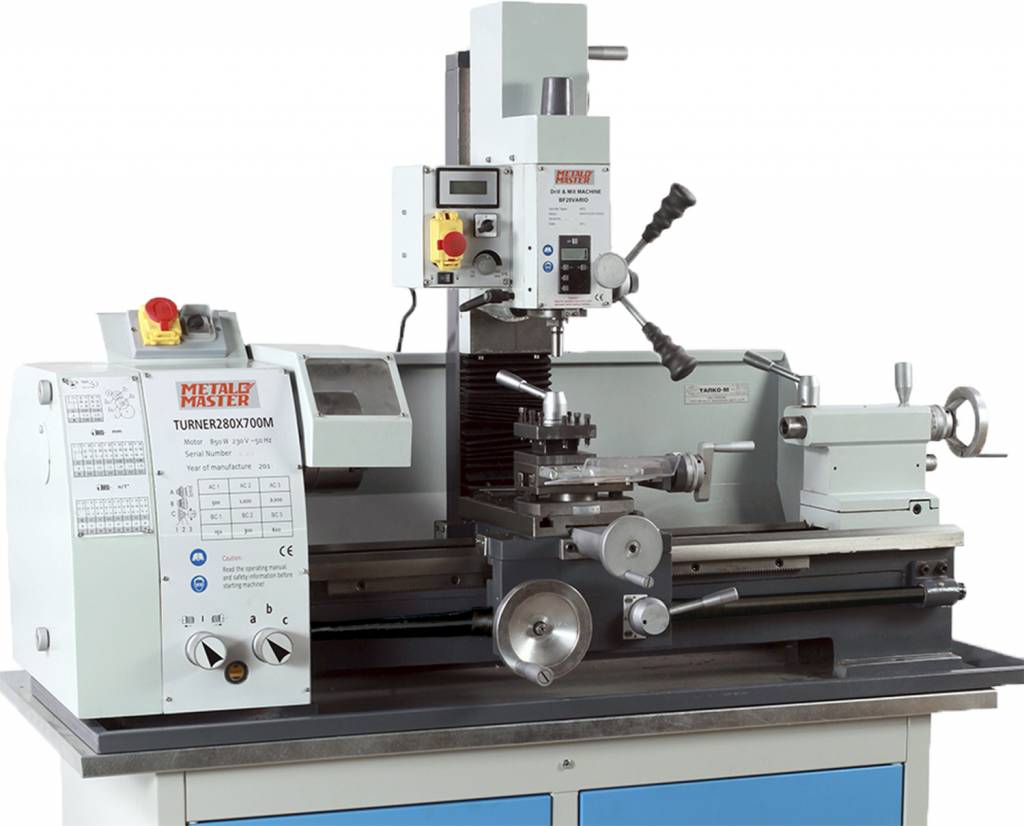

Описание станка Станок токарно-фрезерный MML 2870 M

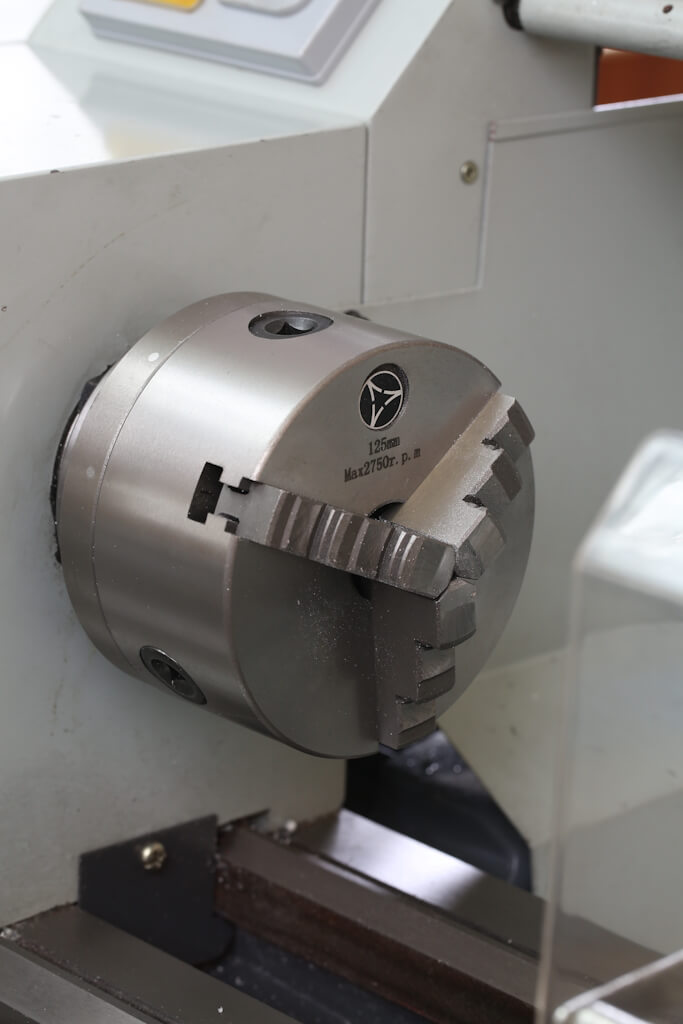

Закаленный высокоточный патрон диаметром 125 мм.

Закаленный высокоточный патрон диаметром 125 мм.

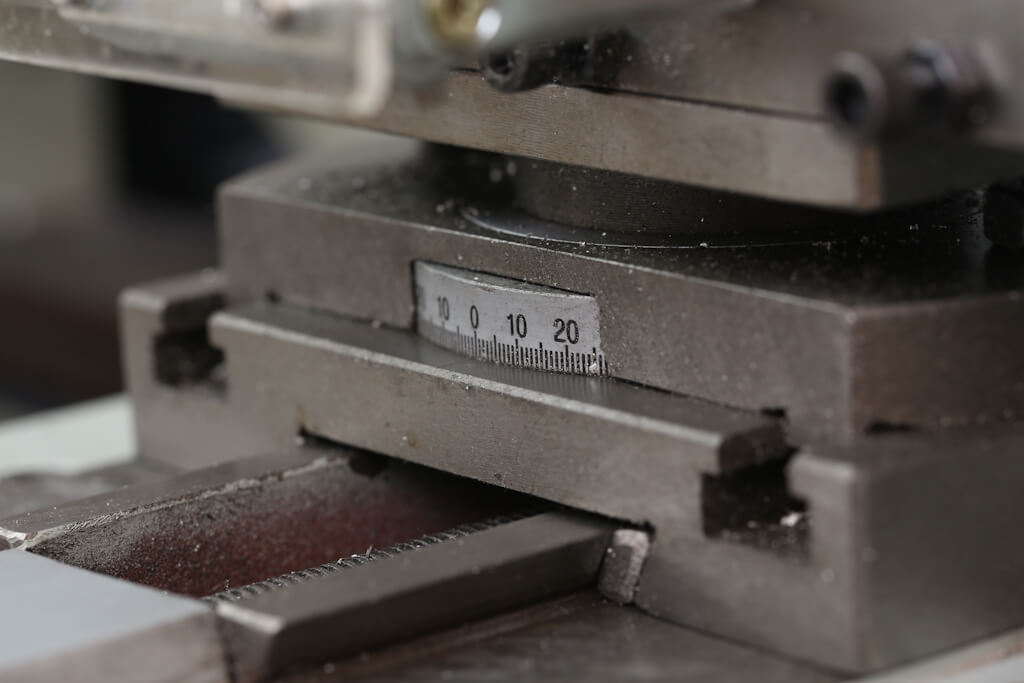

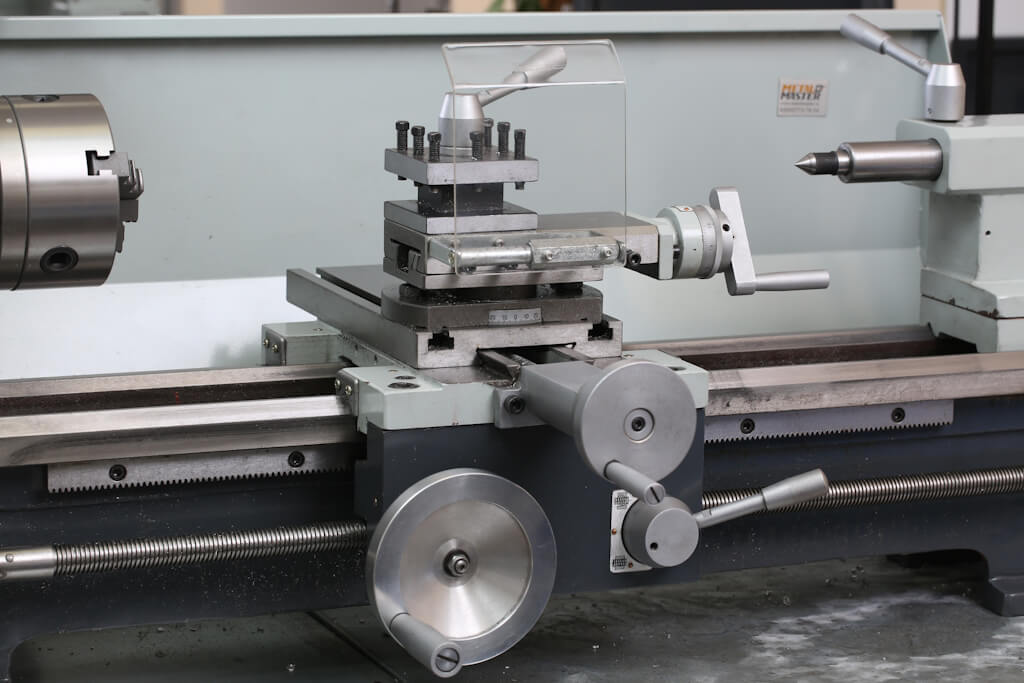

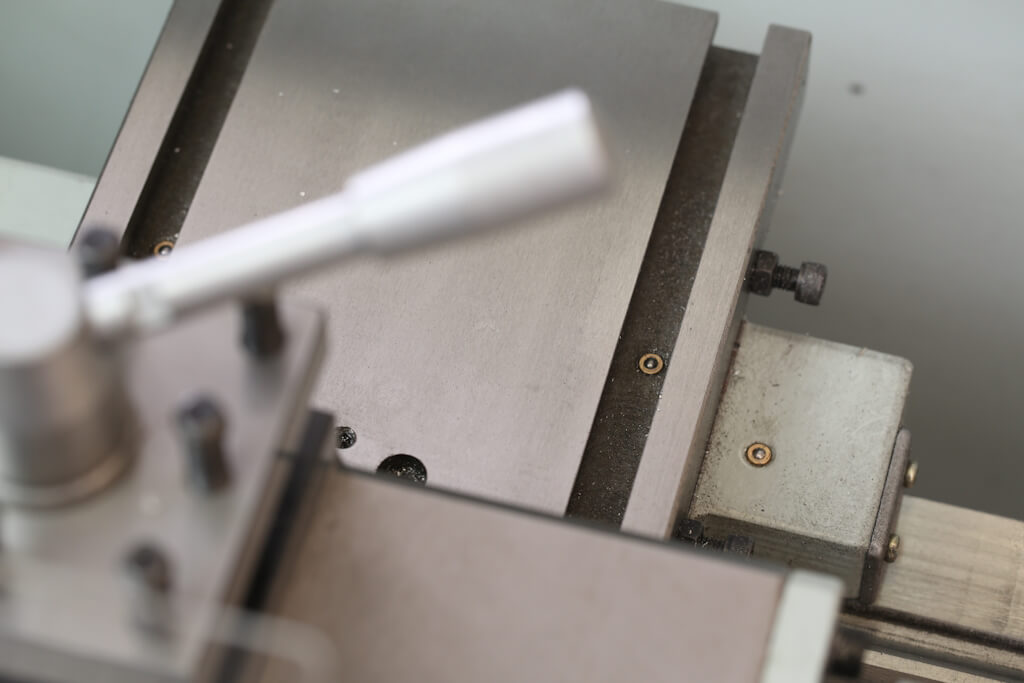

Усиленный суппорт шириной 150 мм.и Т-пазами.

Усиленный суппорт шириной 150 мм.и Т-пазами.

Расстояние между центрами пазов – 115 мм.

Расстояние между центрами пазов – 115 мм.

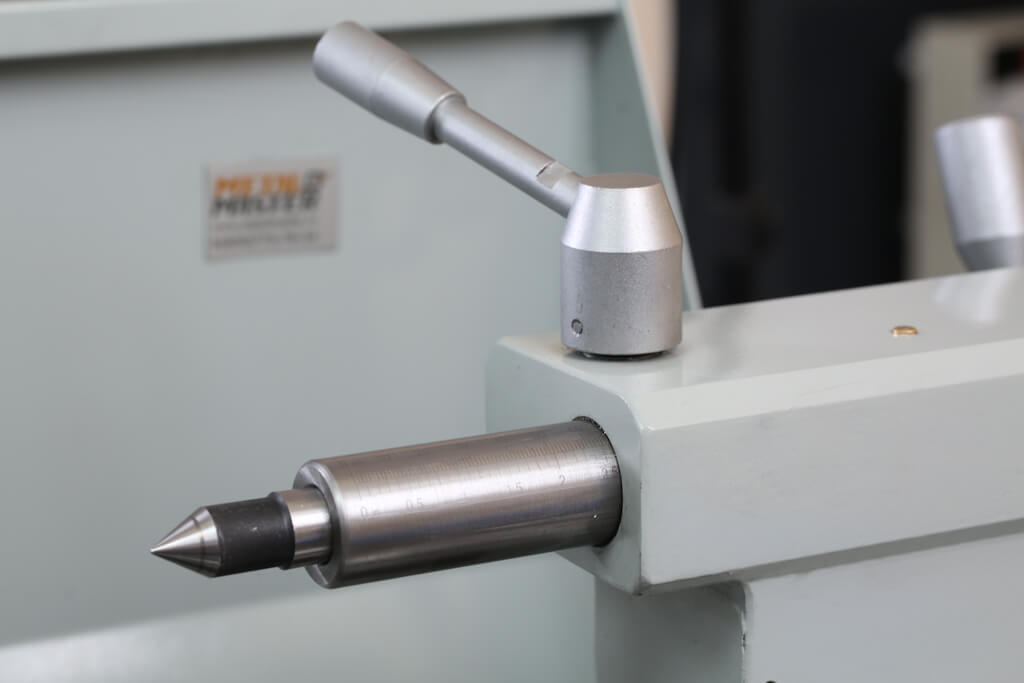

Массивная задняя бабка с основанием 155 мм.и быстрым зажимом.

Массивная задняя бабка с основанием 155 мм.и быстрым зажимом.

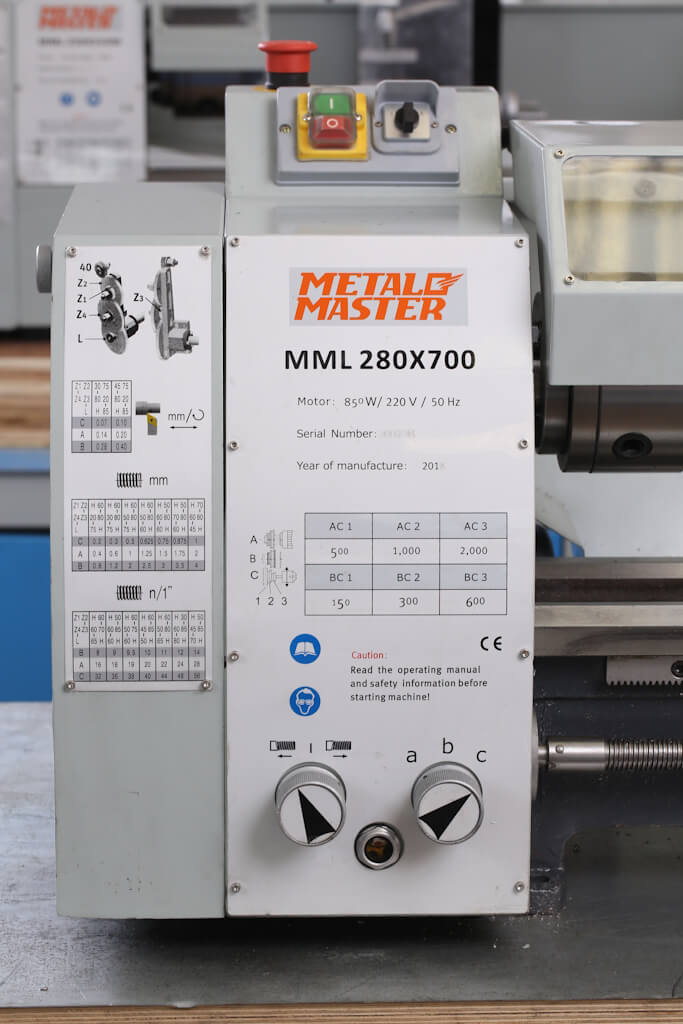

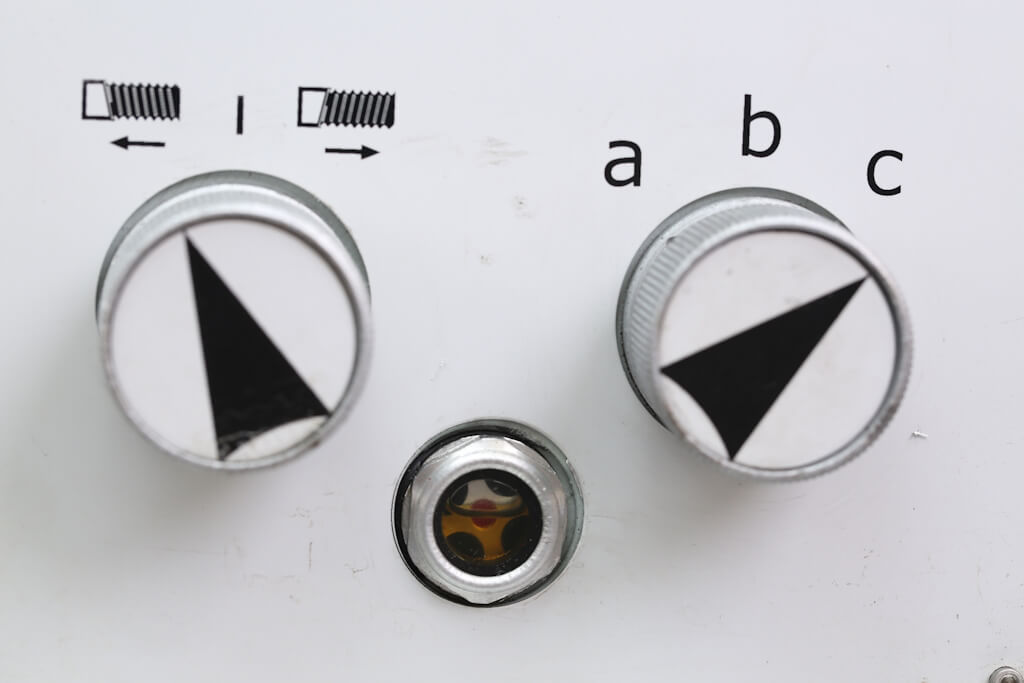

Коробка подачи для регулировки шага при нарезании резьб.

Коробка подачи для регулировки шага при нарезании резьб.

Закаленная станина шириной 180 мм.

Закаленная станина шириной 180 мм.

Набор ЗИП.

Коробка подачи для регулировки шага при нарезании резьб.

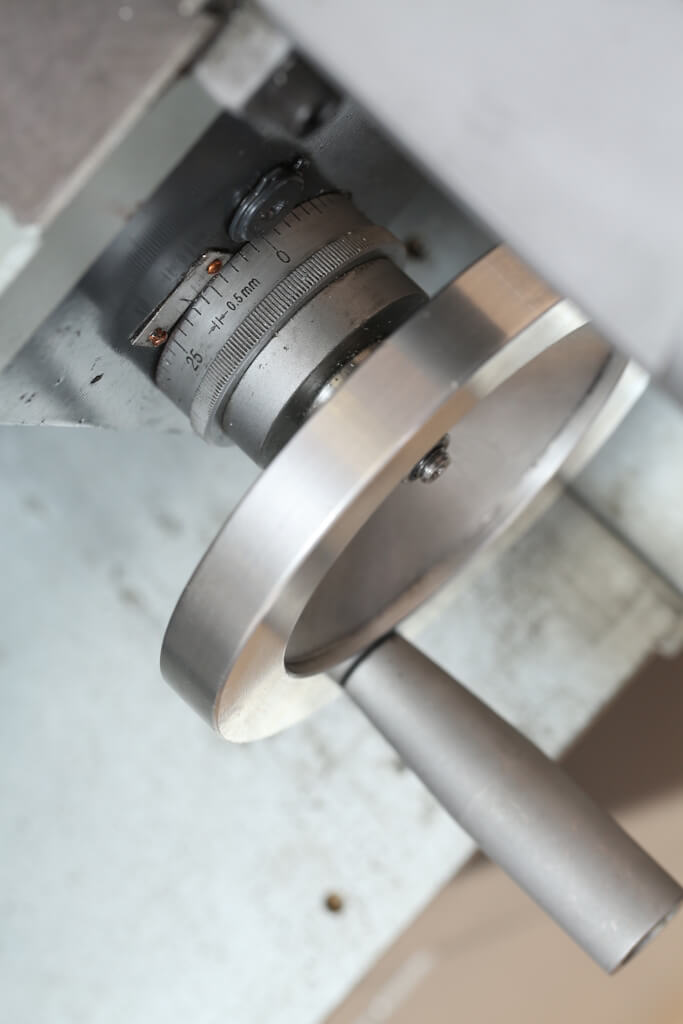

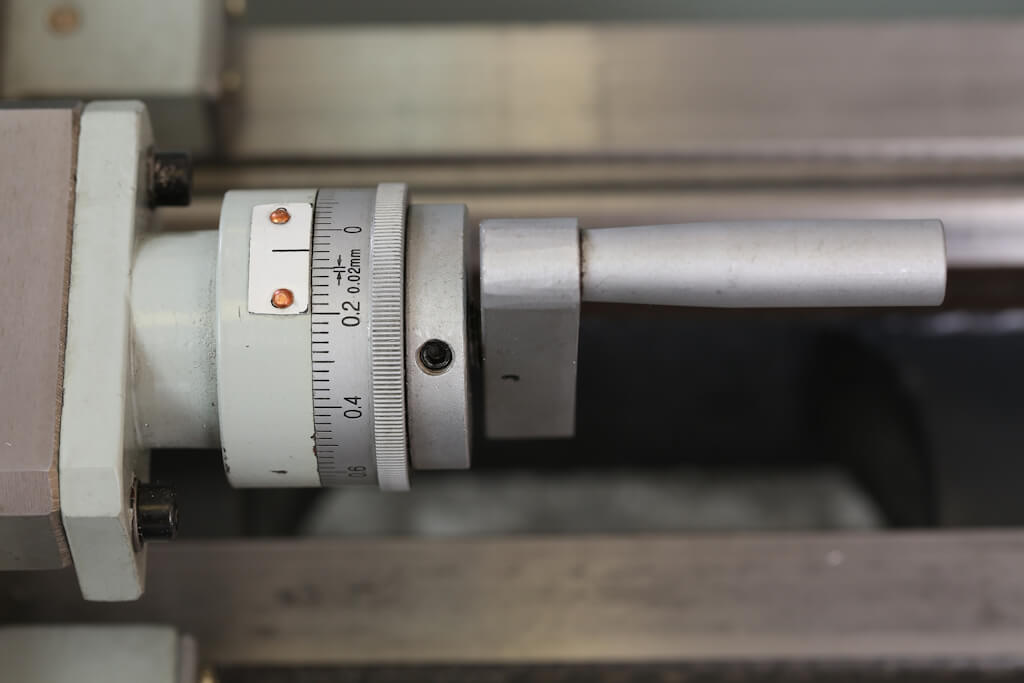

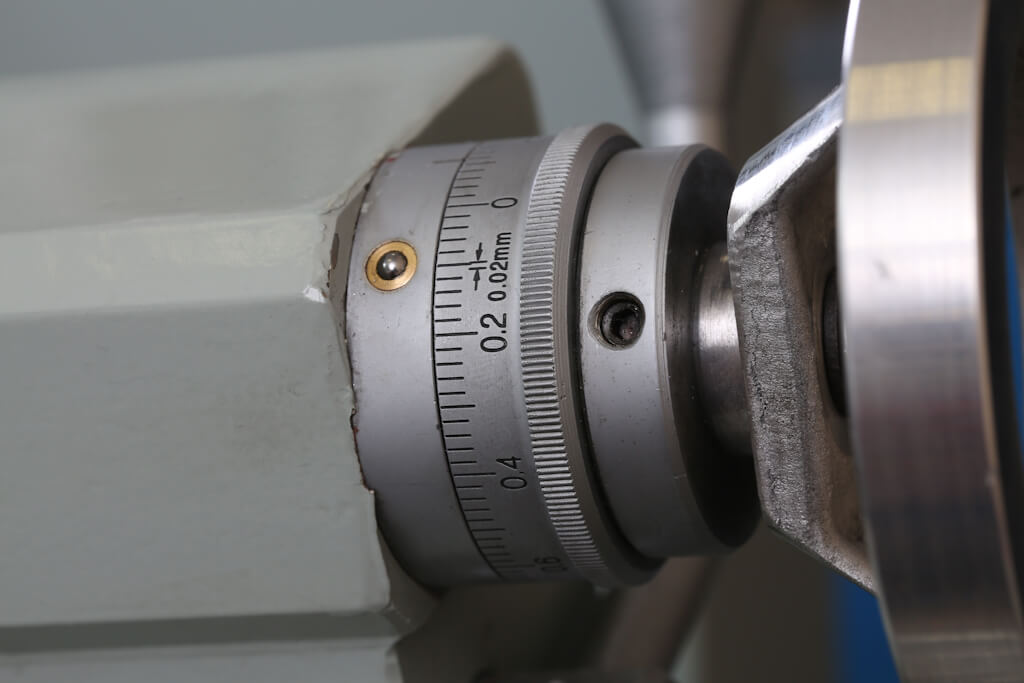

Металлические маховики продольной и поперечной подачи.

Металлические маховики продольной и поперечной подачи.

Фрезерная голова METAL MASTER BF 20 Vario

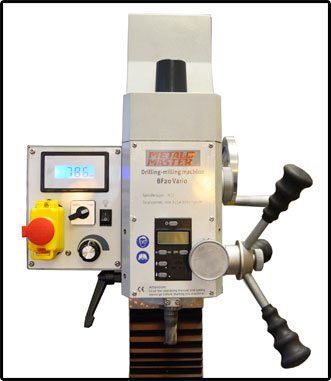

Общий вид фрезерной головы BF 20 Vario мощностью 850 Вт.

Общий вид фрезерной головы BF 20 Vario мощностью 850 Вт.

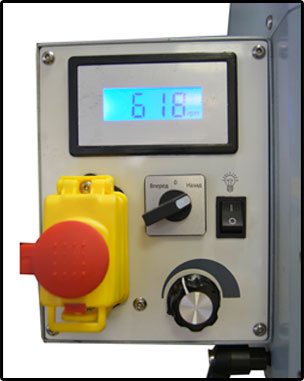

Панель управления фрезерной головкой оснащена цифровым индикатором оборотов шпинделя.

Панель управления фрезерной головкой оснащена цифровым индикатором оборотов шпинделя.

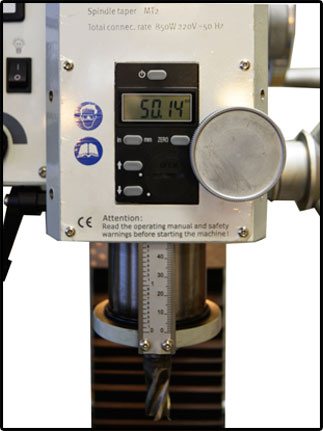

Максимальный ход пиноли – 50 мм.

Максимальный ход пиноли — 50 мм.

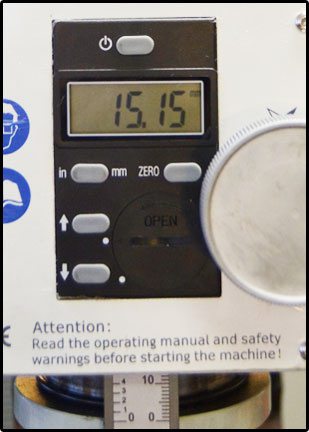

Система индикации положения инструмента позволяет выбирать ход пиноли с точностью до сотых долей миллиметра.

Система индикации положения инструмента позволяет выбирать ход пиноли с точностью до сотых долей миллиметра.

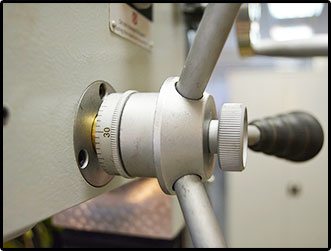

Рукоятка тонкой подачи инструмента.

Рукоятка тонкой подачи инструмента.

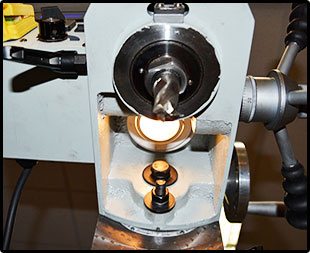

Рабочая зона оснащена направленной подсветкой. Хорошо видна шкала угла наклона фрезерной головки (+/- 450).

Рабочая зона оснащена направленной подсветкой. Хорошо видна шкала угла наклона фрезерной головки (+/- 450).

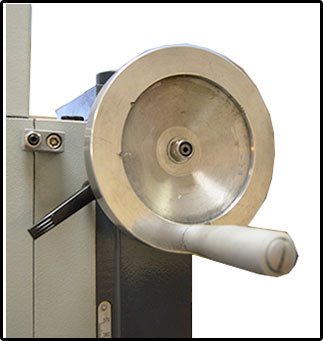

Вертикальный ход фрезерной головки составляет 370 мм. Перемещение осуществляется с помощью рукоятки, в нужном положении головка фиксируется винтовыми стопорами.

Вертикальный ход фрезерной головки составляет 370 мм. Перемещение осуществляется с помощью рукоятки, в нужном положении головка фиксируется винтовыми стопорами.

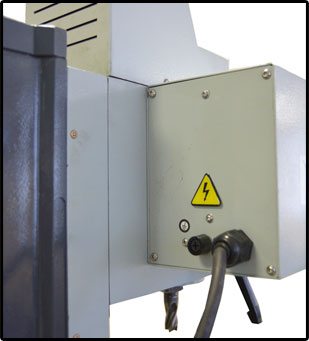

Все необходимое для обслуживания вынесено на корпус: ввод питания с предохранителем и масленки вертикальных направляющих.

Все необходимое для обслуживания вынесено на корпус: ввод питания с предохранителем и масленки вертикальных направляющих.

Диапазон вращения фрезерной головки составляет от 180 до 3200 об/мин и доступен в двух режимах коробки скоростей (низком и высоком).

Вертикальный ход фрезерной головки составляет 370 мм. Перемещение осуществляется с помощью рукоятки, в нужном положении головка фиксируется винтовыми стопорами.

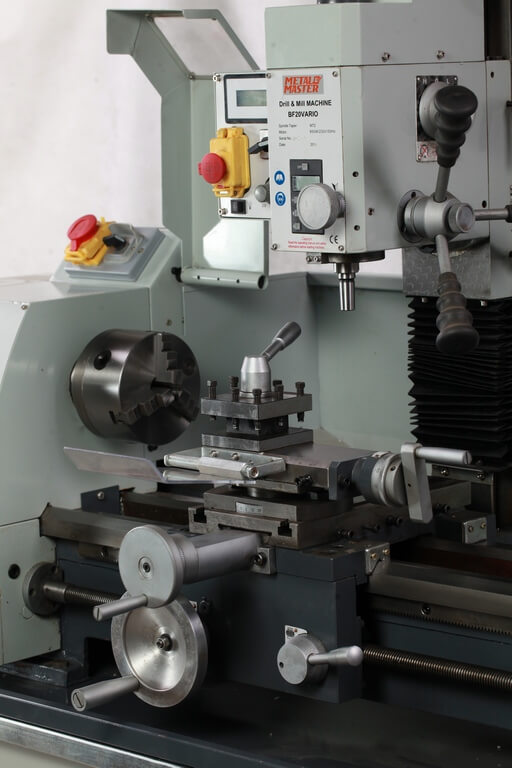

Комбинированный токарно-фрезерный станок (токарный 280 на 700мм и фрезерный 500 на 180мм).

Особенности:

  • Комбинированный станок используется для фрезерной, токарной и сверлильной обработки заготовок
  • Жесткая станина из серого чугуна со шлифованными направляющими
  • Высокоточный закаленный шпиндель
  • Правое и левое вращение шпинделя
  • Большая грузоподъемность подшипников
  • Закрытый привод подачи с быстрым переключением не требует технического обслуживания
  • Продольная и поперечная подачи с рычажным управление на суппорте, при котором передняя бабка изменяет направление подачи
  • Управление рычагом поперечной и продольной подачей находится на опоре, а направление подачи переключается на передней бабке
  • Двухступенчатая ременная передача с равномерным ходом и невысоким уровнем шума, позволяет обеспечить большой диапазон частот вращения и оптимальный крутящий момент
  • Возможность нарезания метрической и дюймовой резьбы
  • Большой диапазон резьбы при сменных шестернях
  • Поперечное смещение бабки предназначено для точения длинных конусов
  • Поворот верхней каретки опоры используется для точения коротких конусов
  • Жесткая конструкция сверлильно-фрезерной части с вертикальной колонной и направляющими «ласточкин хвост» с регулировкой
  • Фрезерная головка поворачивается в двух направлениях
  • Патрон с кожухом и конечным выключателем
  • Аварийная остановка с кнопкой
  • Защитный экран в зоне работы.

В стандартную комплектацию входит трехкулачковый патрон на 100мм, резцедержатель на 4 позиции, центр упора, защита патрона с ограждением, поддон для стружки, сменные шестерни, ящик с инструментами.

Стандартная комплектация

  • 3-х кулачковый патрон 125мм.
  • 4-х позиционный резцедержатель.
  • Центр упорный.
  • Защитное ограждение патрона.
  • Поддон для стружки.

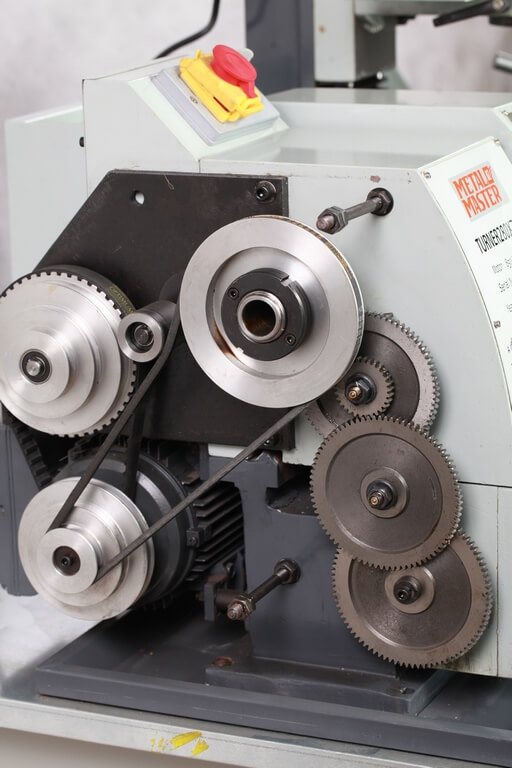

  • Комплект сменных шестерен гитары.
  • Инструментальный ящик с инструментом.

Когда требуется функциональное оборудование для обработки металлических изделий, то советуем присмотреться к токарно-фрезерному станку MML 2870M. Эта техника способна на отлично справиться с широким спектром производственных операций: начиная от сверления отверстий и заканчивая фрезерованием пазов.

Высокая точность обработки, минимальное потребление электрической энергии, превосходная функциональность – всё это модель MML 280x700M. Данная техника пользуется заслуженной популярностью и широко применяется в условиях мелко и среднесерийного производства — везде, где требуется качественная обработка металлических изделий.

Основные преимущества  рассматриваемого оборудования:

  • Станина, выполненная из серого чугуна, отличается высокой жёсткостью и устойчивостью к вибрационным нагрузкам. Направляющие станины станка отшлифованы и закалены методом ТВЧ;
  • Высокоточный закалённый шпиндель – гарантия качественного и точного выполнения производственных операций;
  • Кнопка аварийной остановки и защитный экран зоны резания. Безопасность работы;
  • Подшипники оборудования обладают значительной грузоподъёмностью;
  • Рычажное управление на суппорте продольной и поперечной подачей. Изменение направления подачи осуществляется посредством передней бабки;
  • Вы быстро и легко сможете нарезать, как метрическую, так и дюймовую резьбу.

Токарно-фрезерный станок MML 2870M является идеальным решением, когда требуется выполнение широкого спектра технологических операций. Если осуществлять сравнение с другими станками, которые представлены на российском рынке, то данное оборудование выгодно смотрится благодаря многочисленным преимуществам. Отличное качество станка подтверждается соответствующими сертификатами европейского образца.
