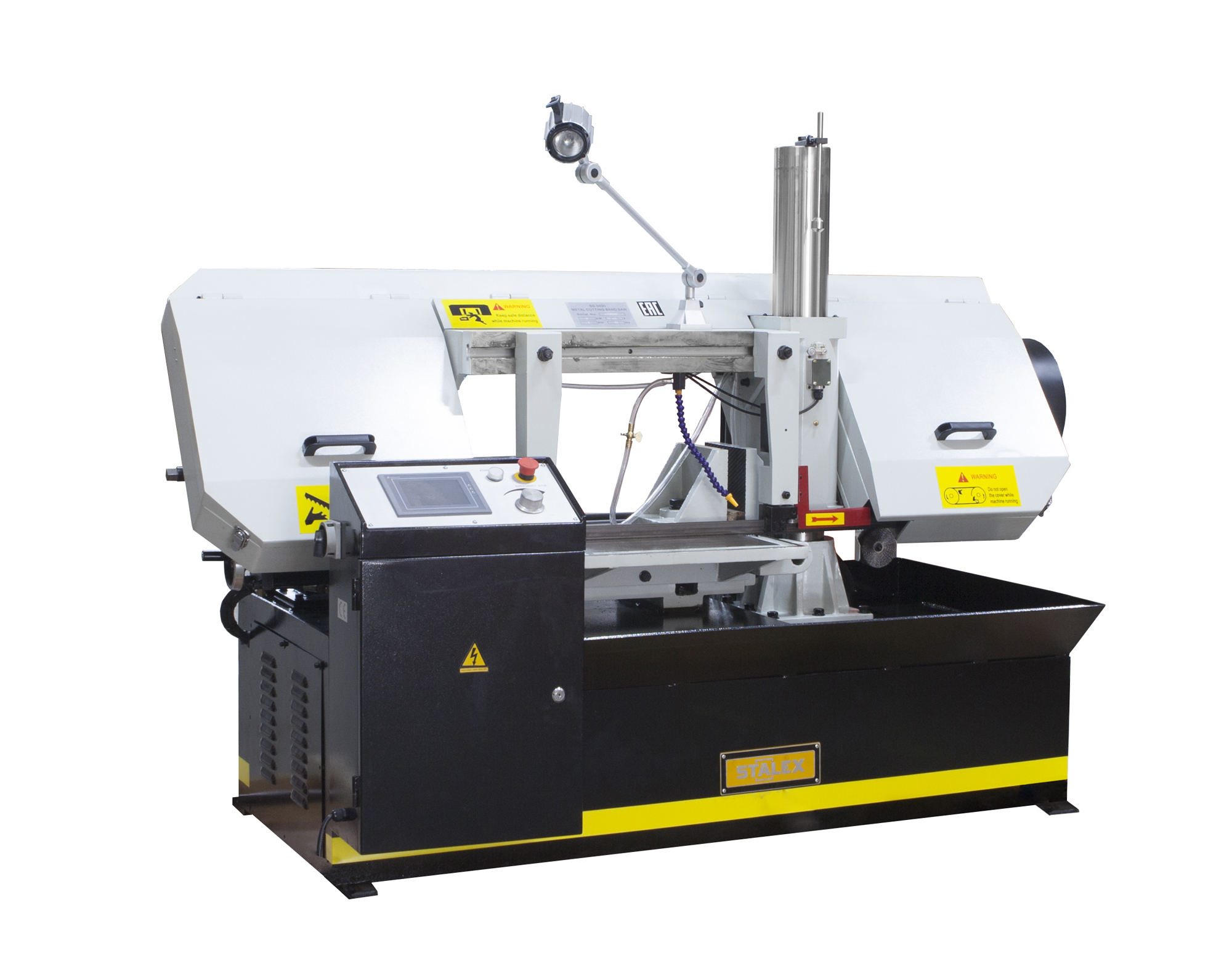

Станок ленточнопильный Stalex BS-5030

Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500×300 мм под углом 90°.

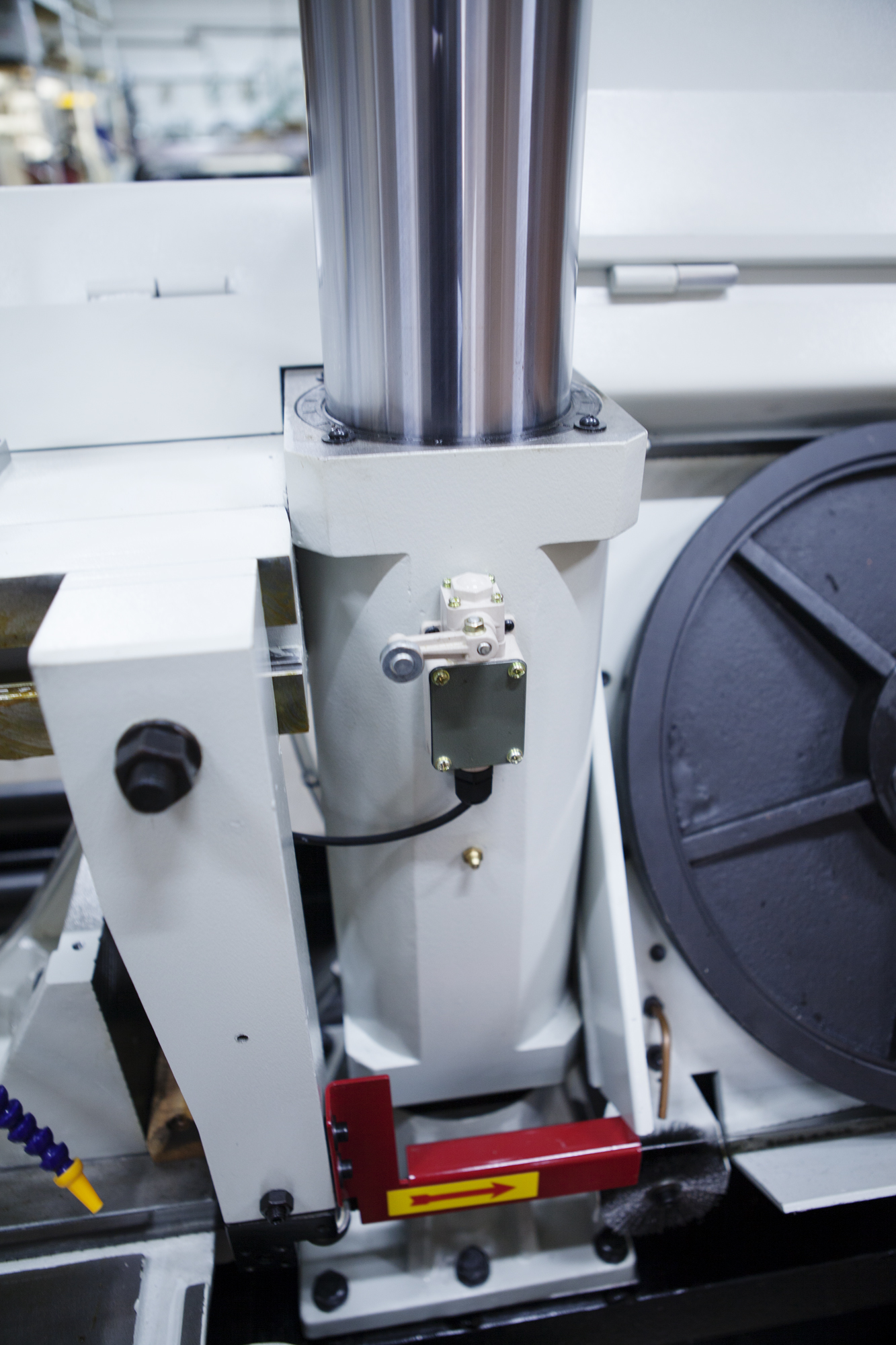

Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

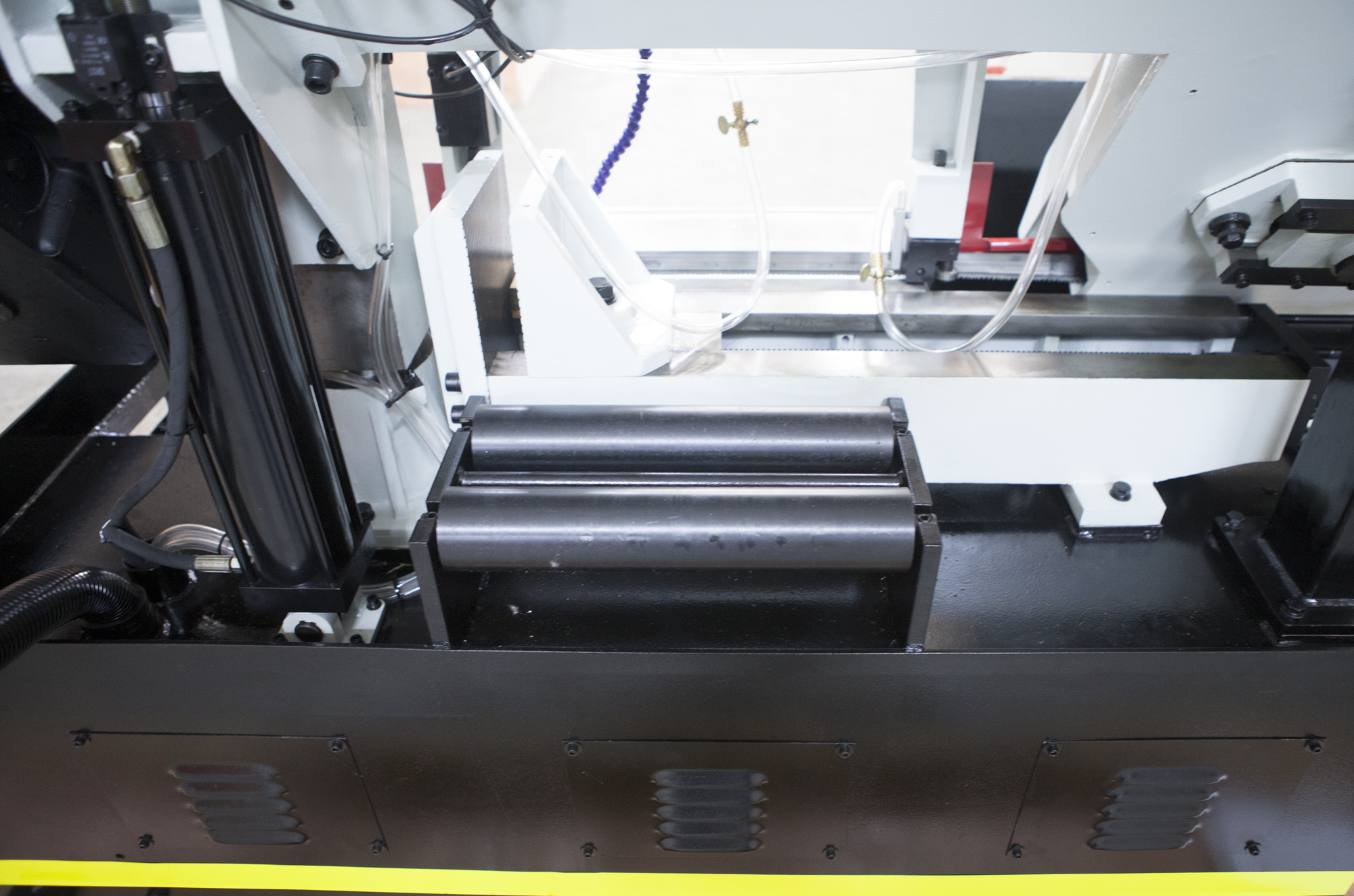

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.

Основные элементы

— Угол пиления заготовок 90°.

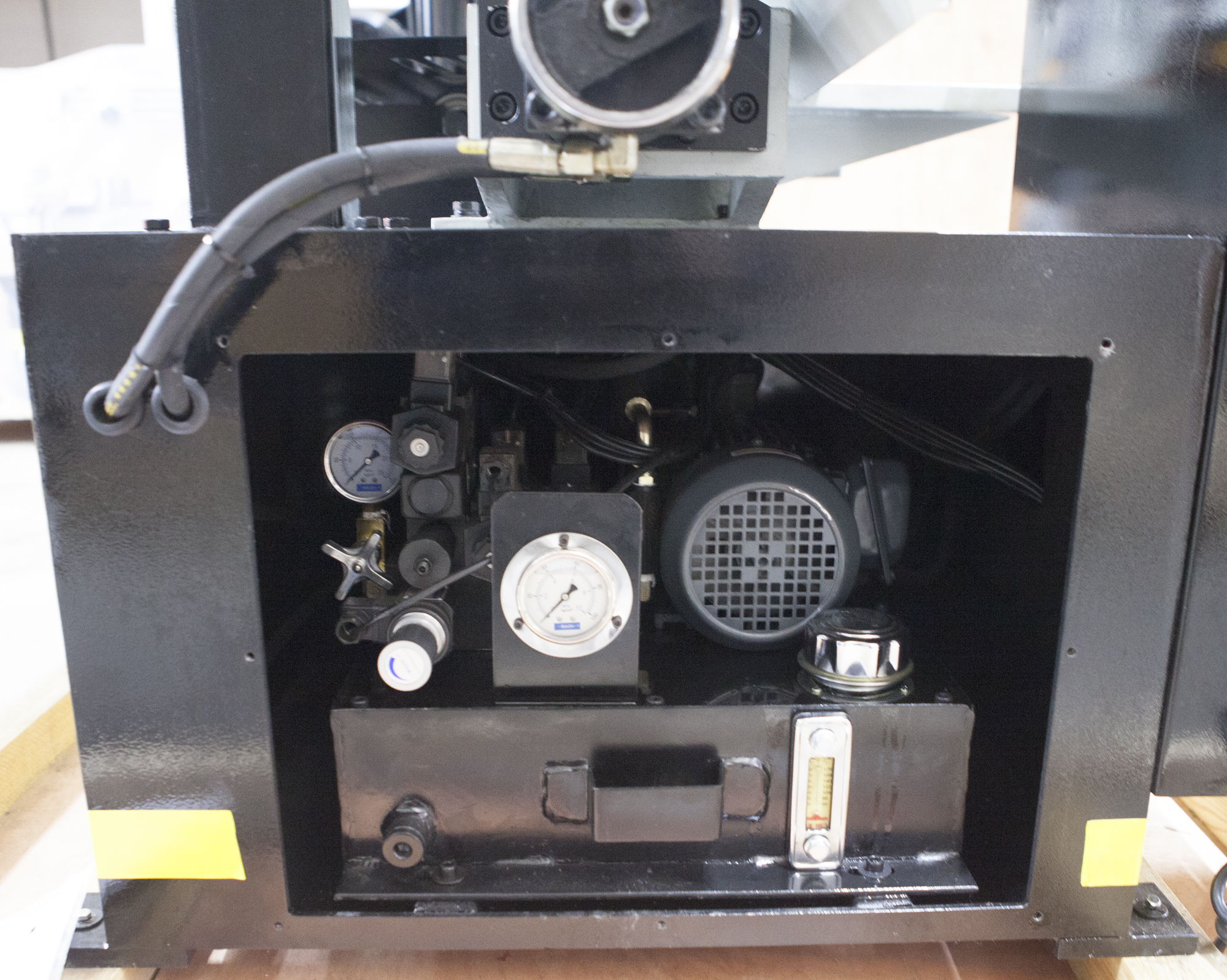

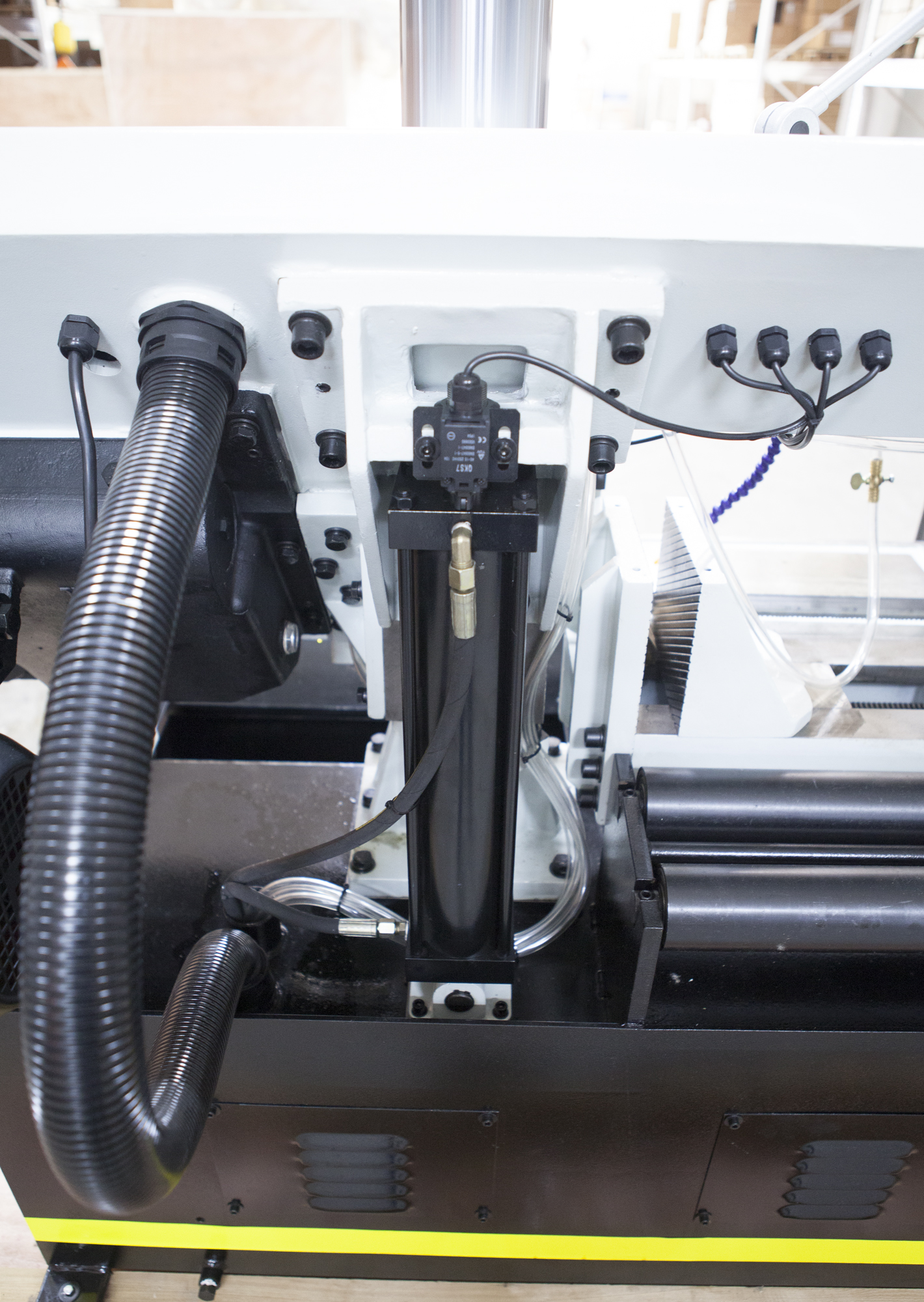

— Опускание и подъем рамы осуществляется за счет гидравлики автоматически

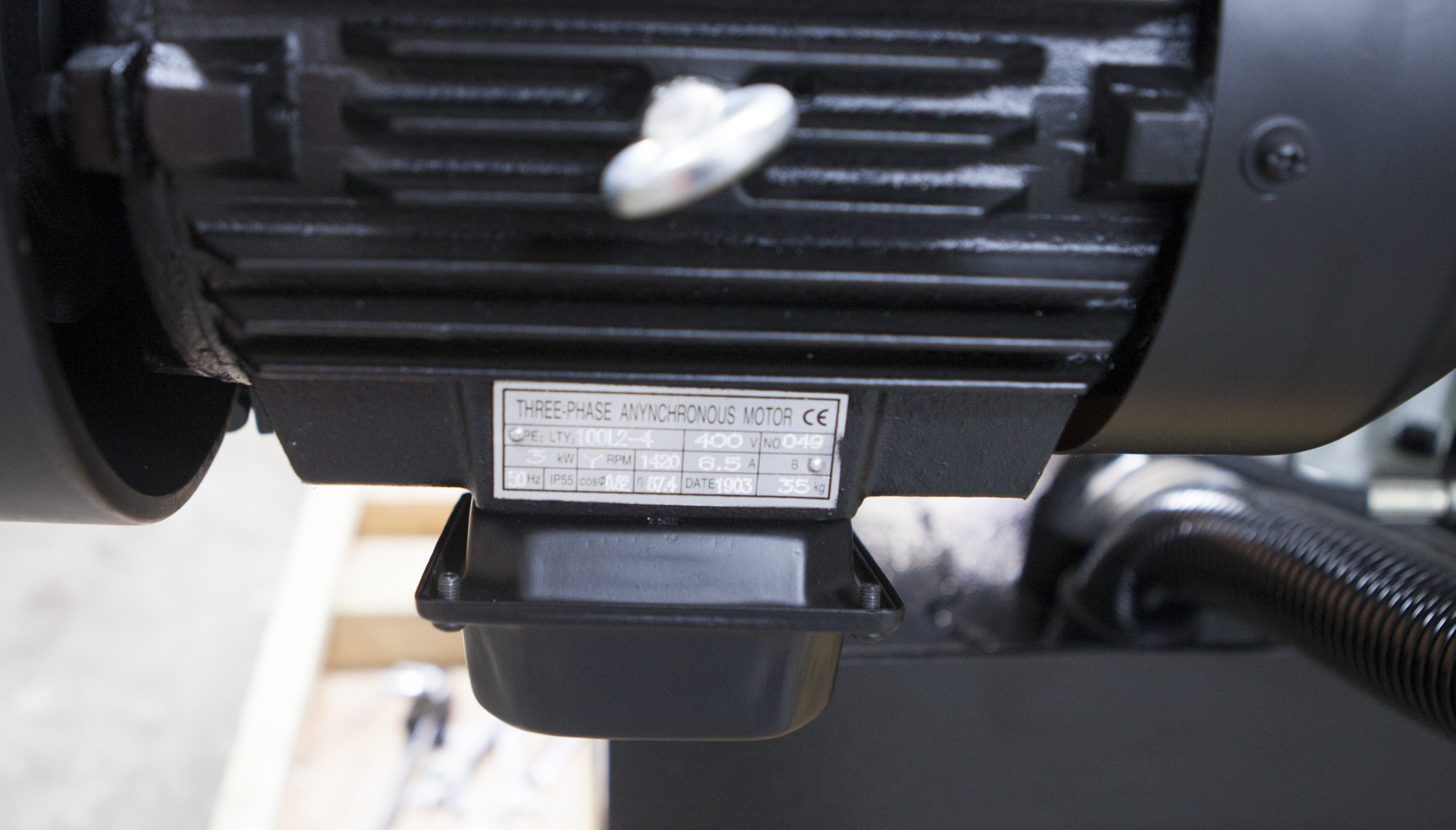

— Станок управляется трёхфазным двигателем.

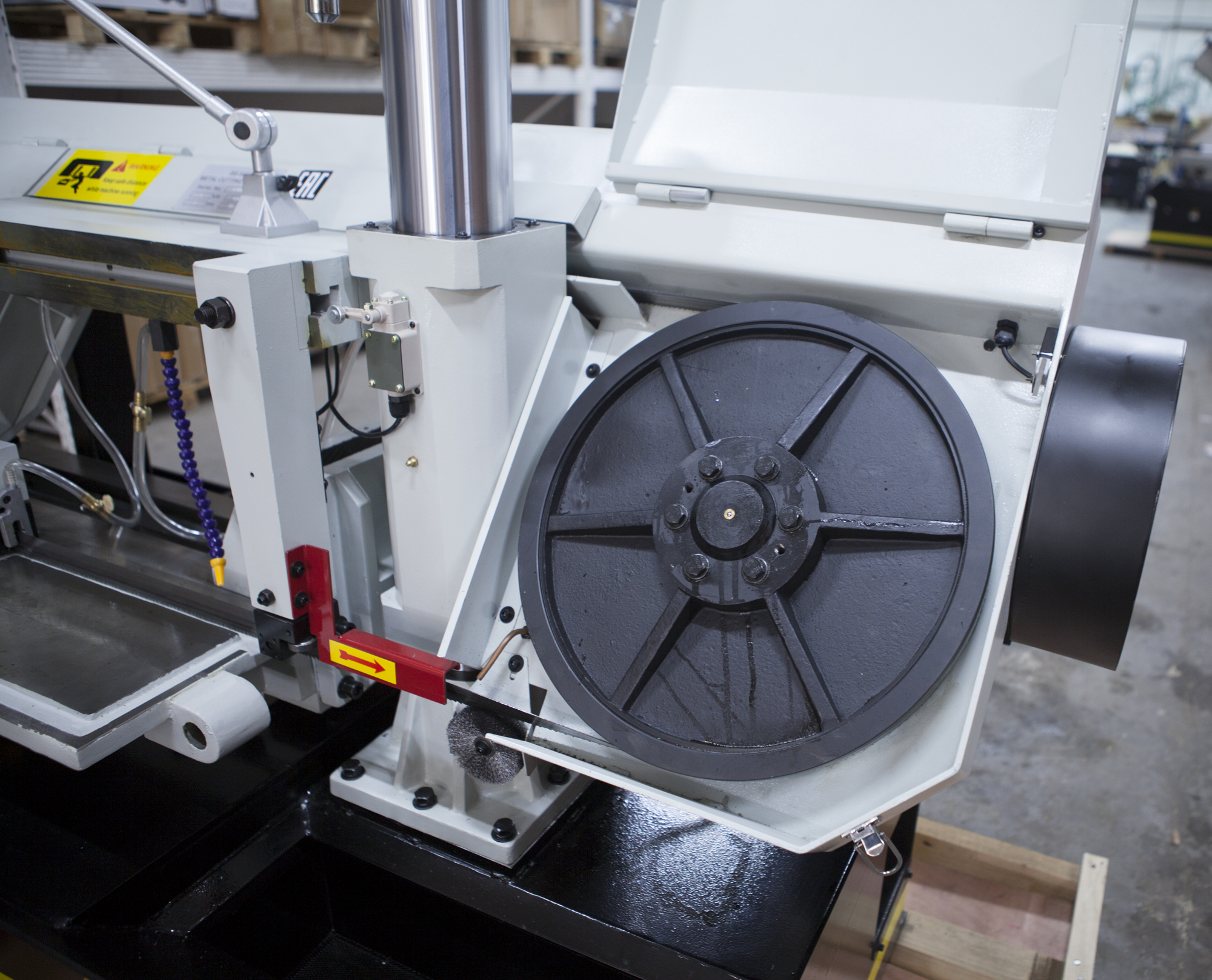

— Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена

— Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

— Термозащита электродвигателя

— Система смазки и охлаждения полотна

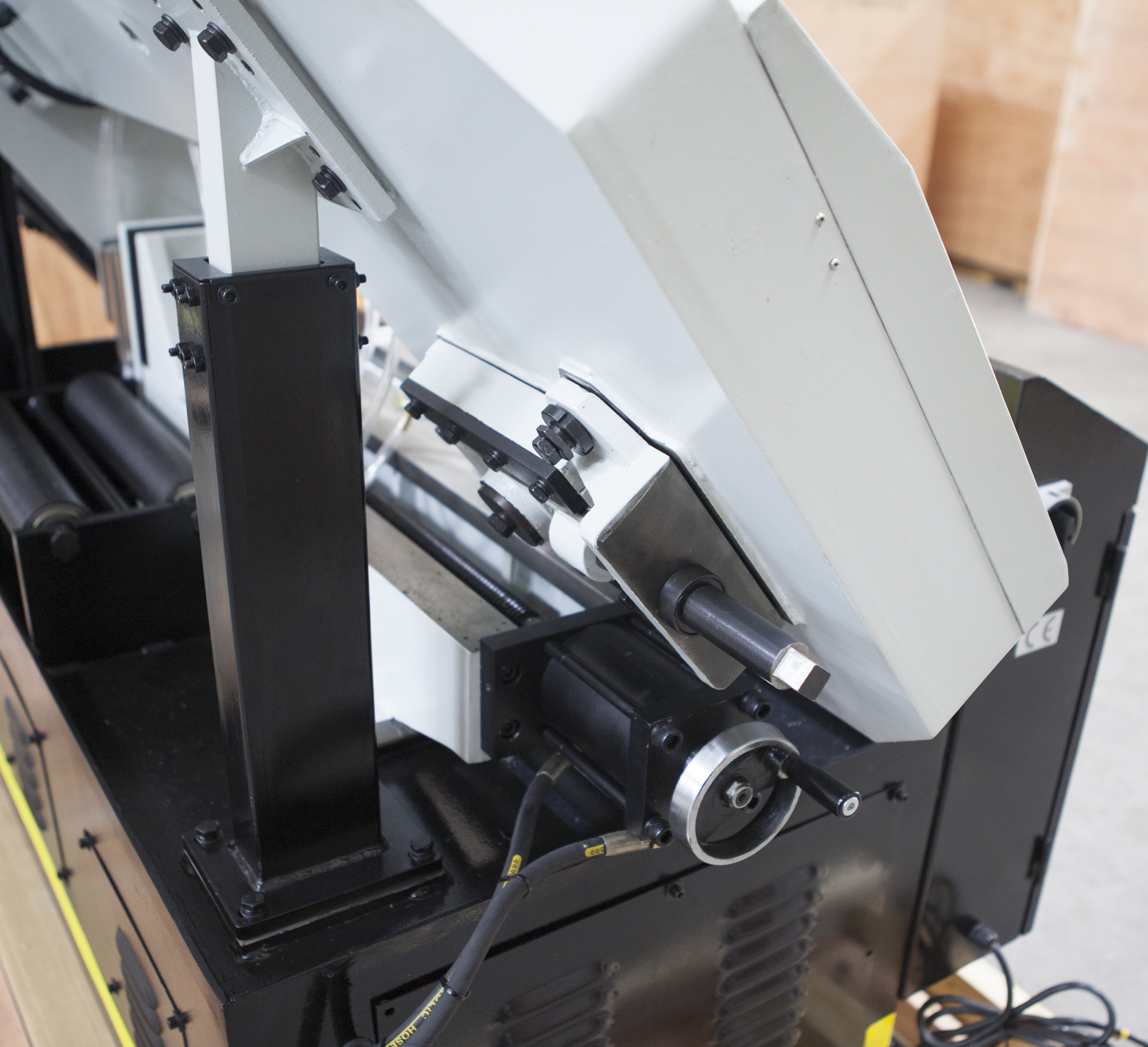

— Тиски гидравлические с возможностью быстрого зажима заготовок

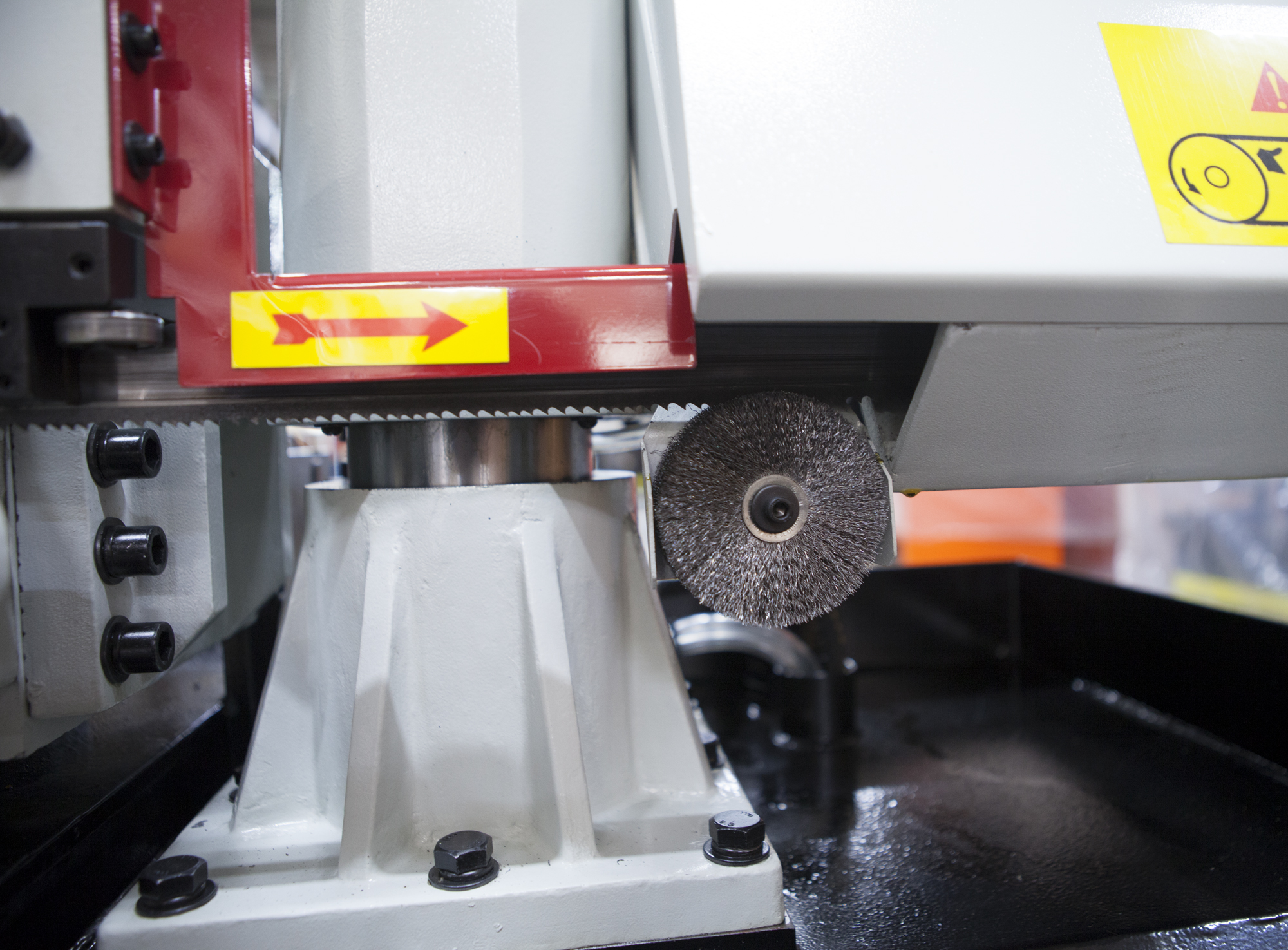

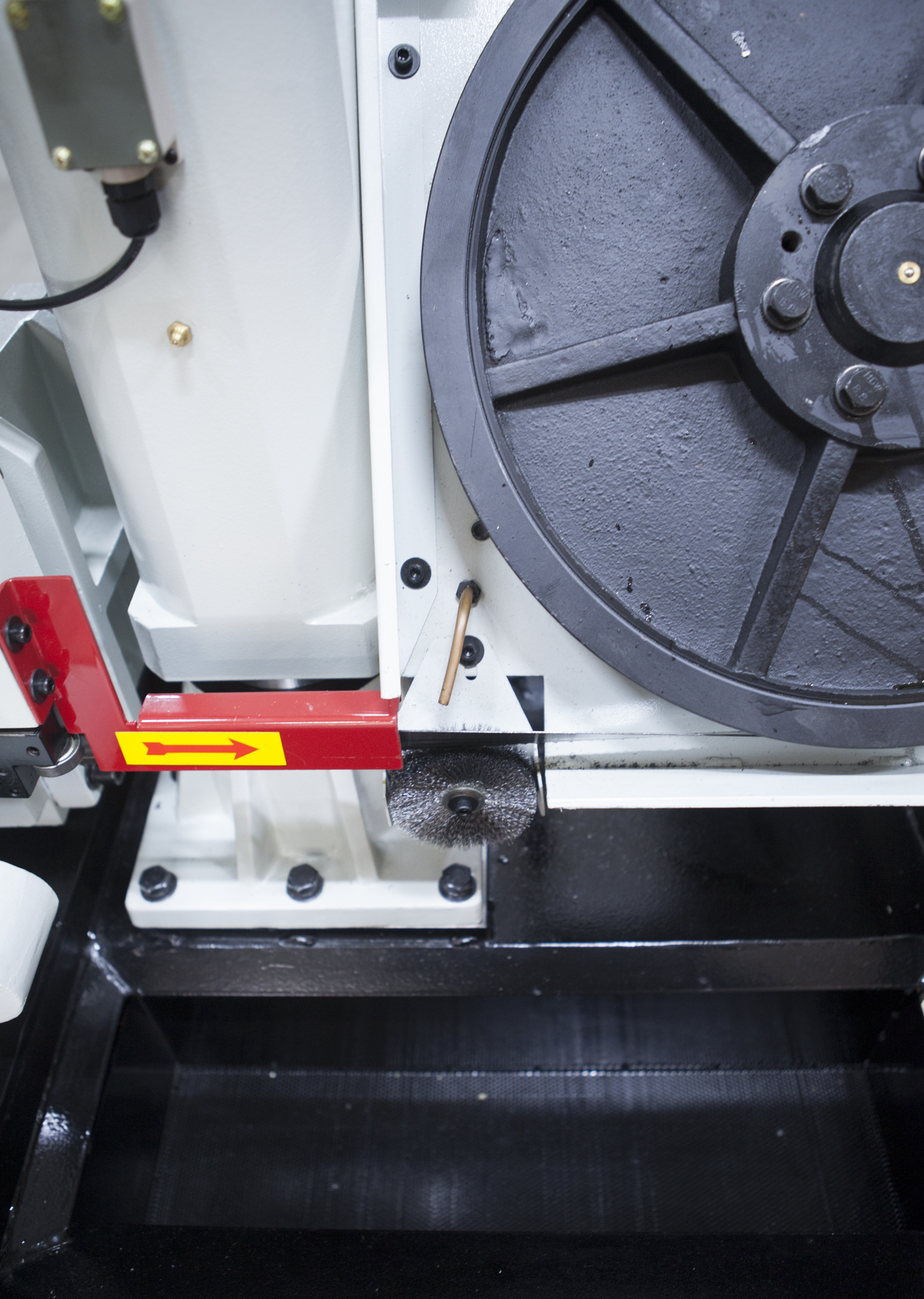

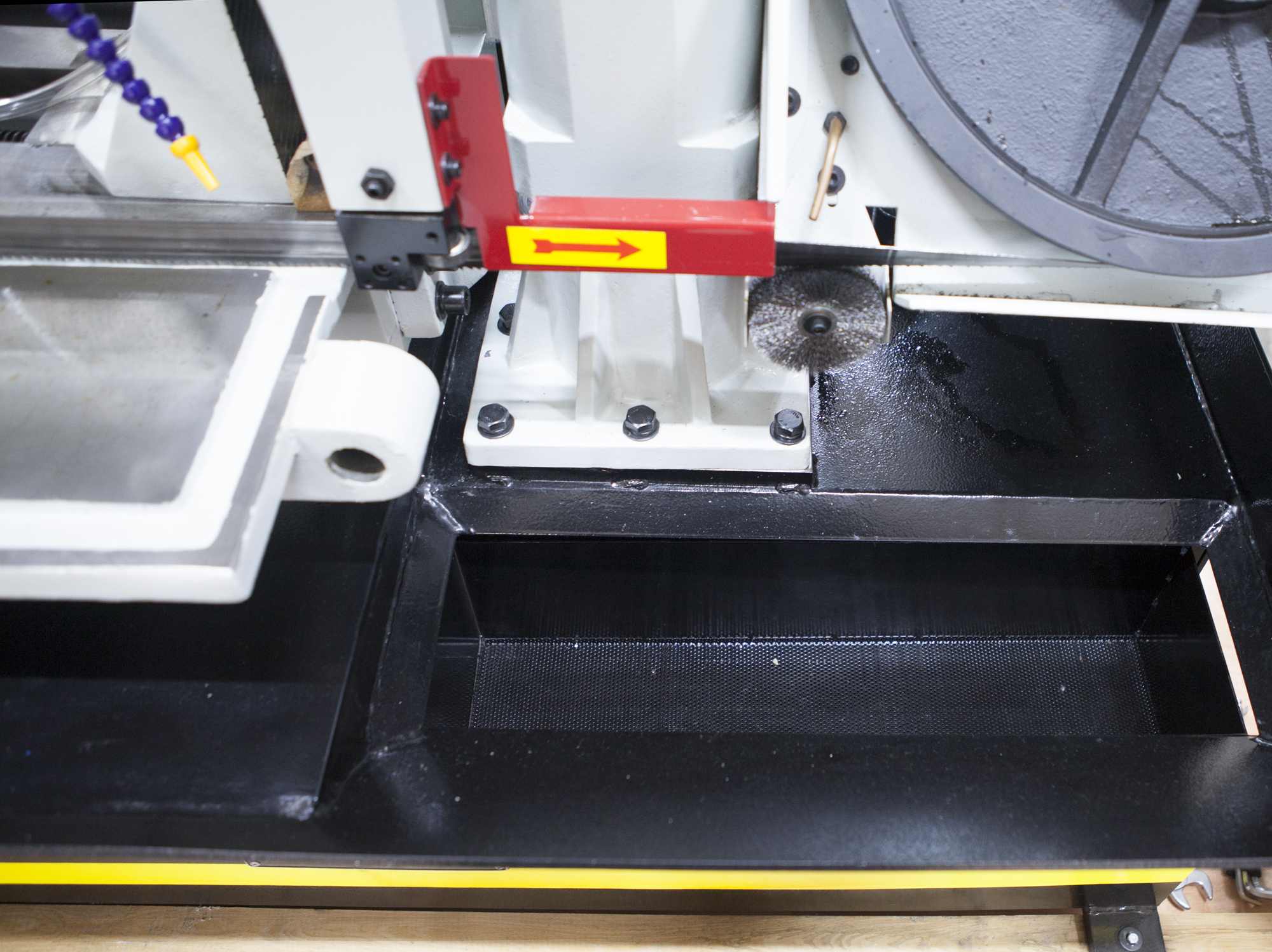

— Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

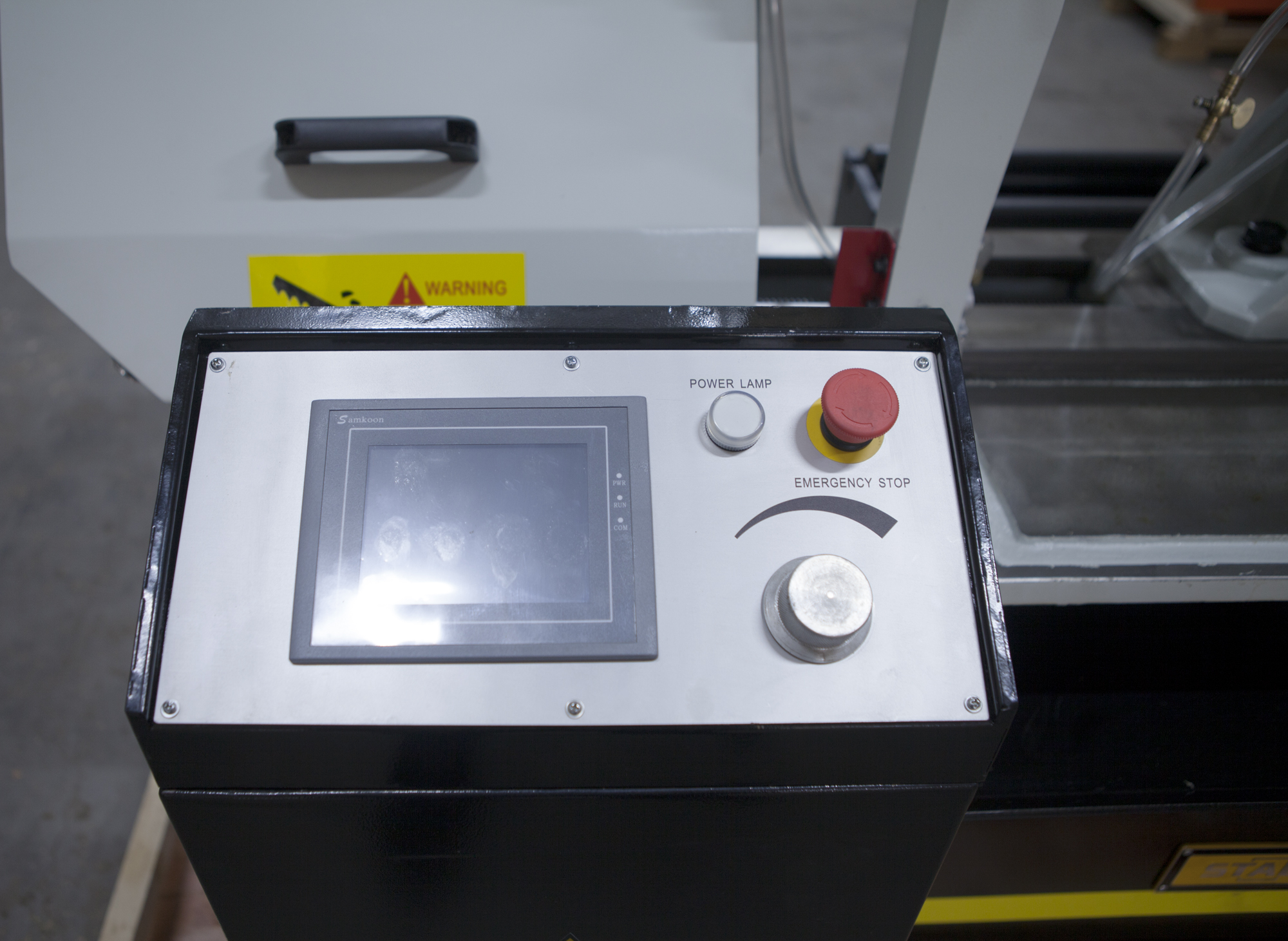

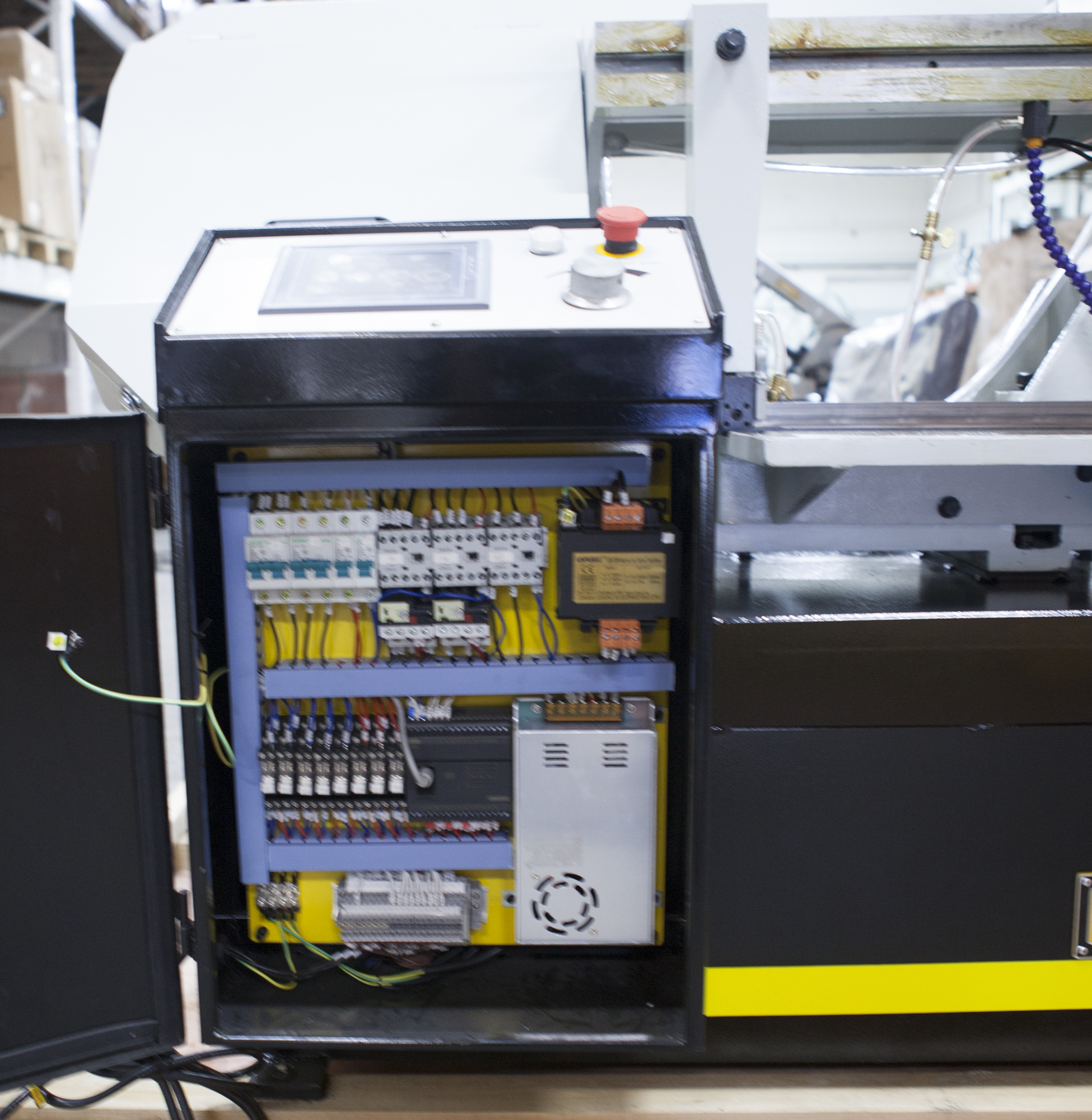

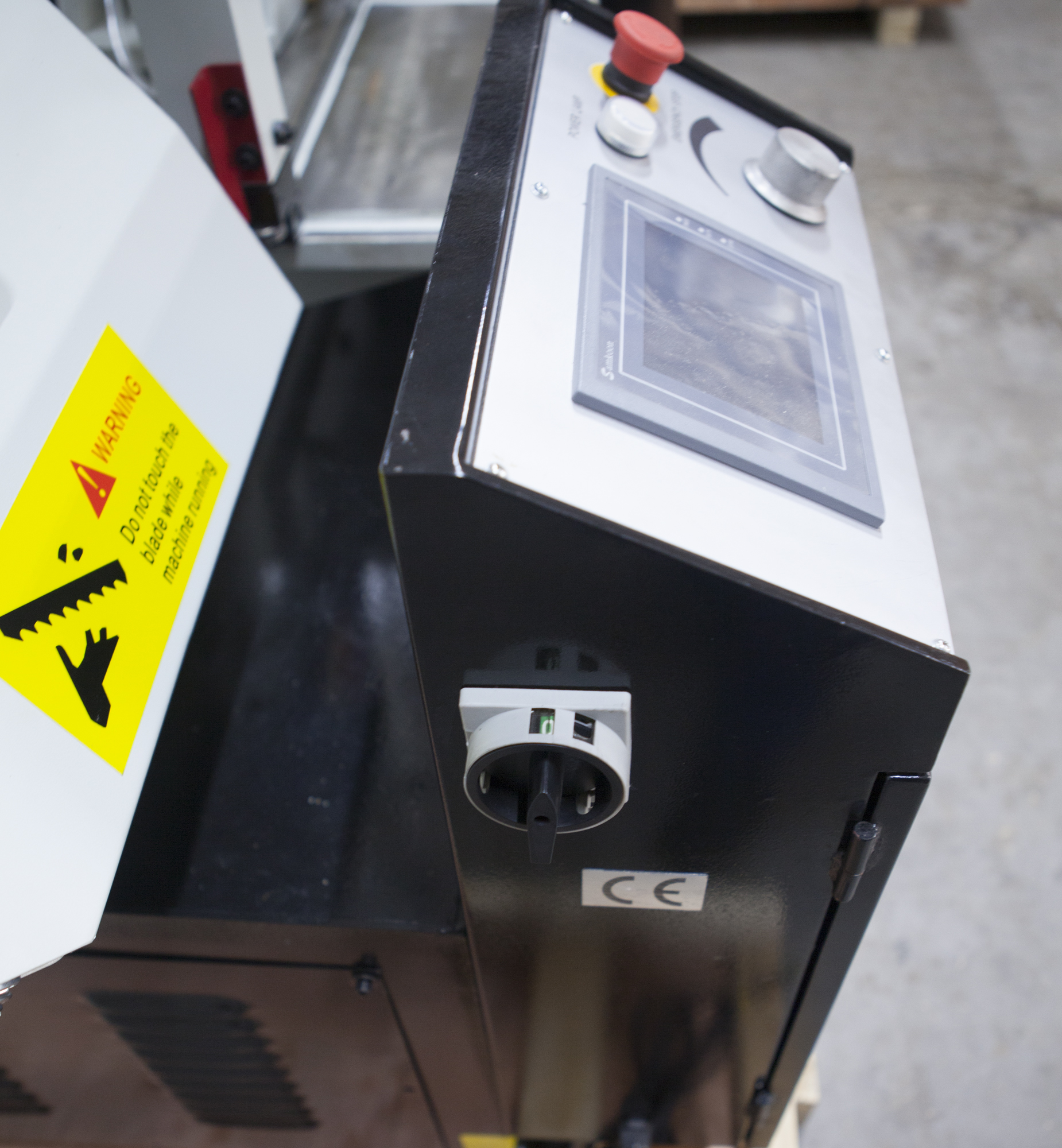

— Сенсорный дисплей управления

— Индикатор повреждения станка и полотна

— 4 скорости вращения полотна

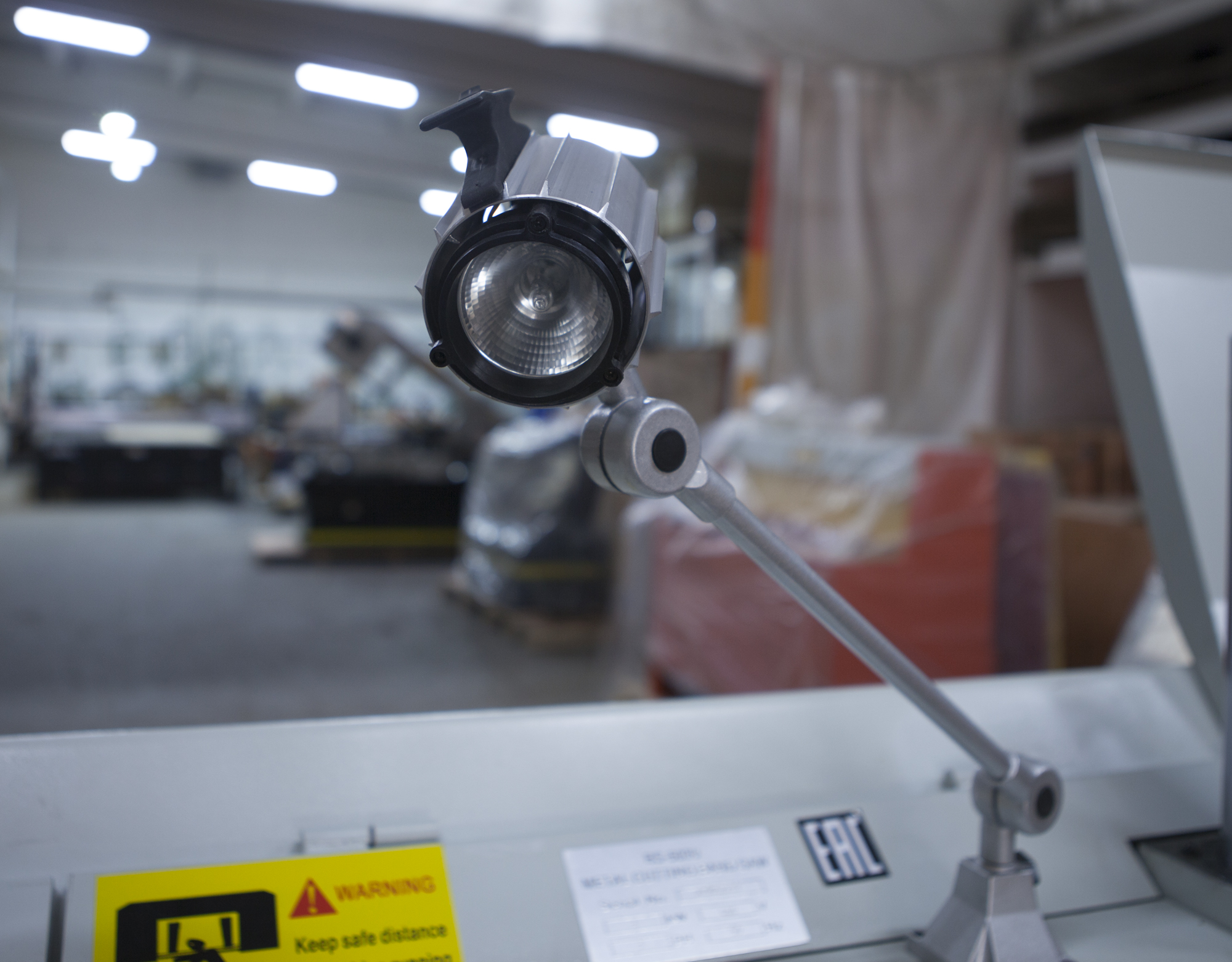

— Подсветка зоны резания

Ленточное полотно: Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)

Процесс пиления:

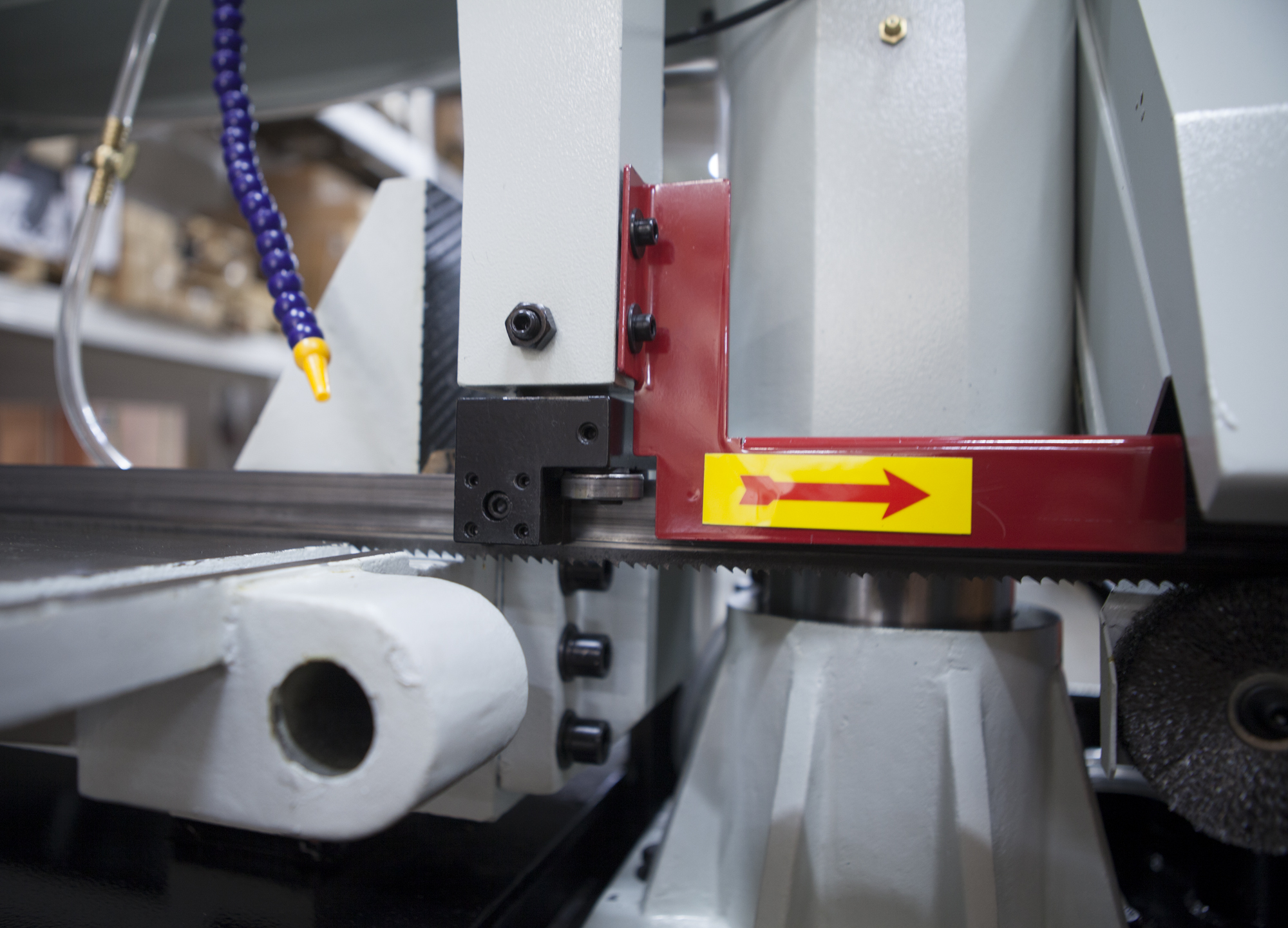

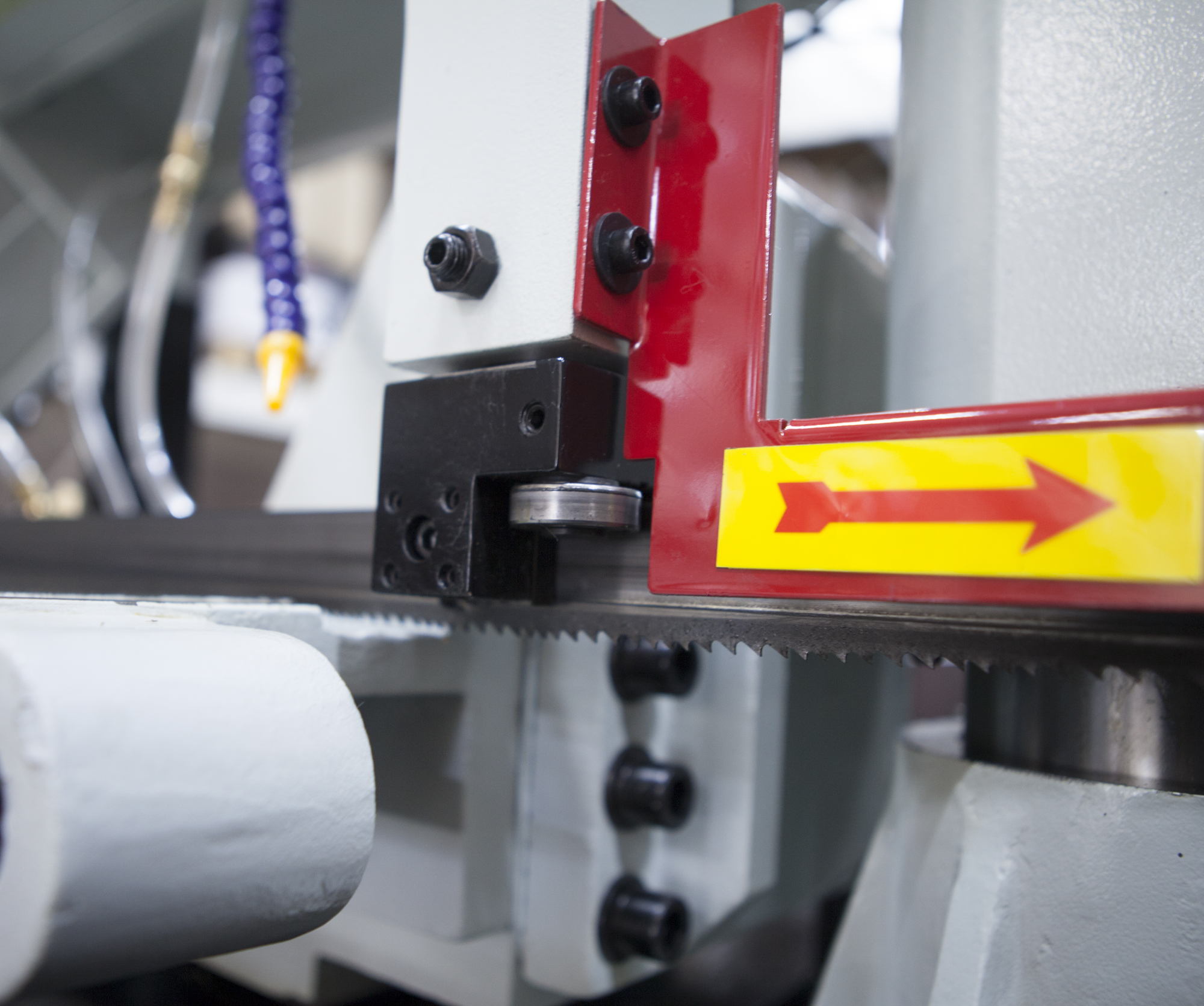

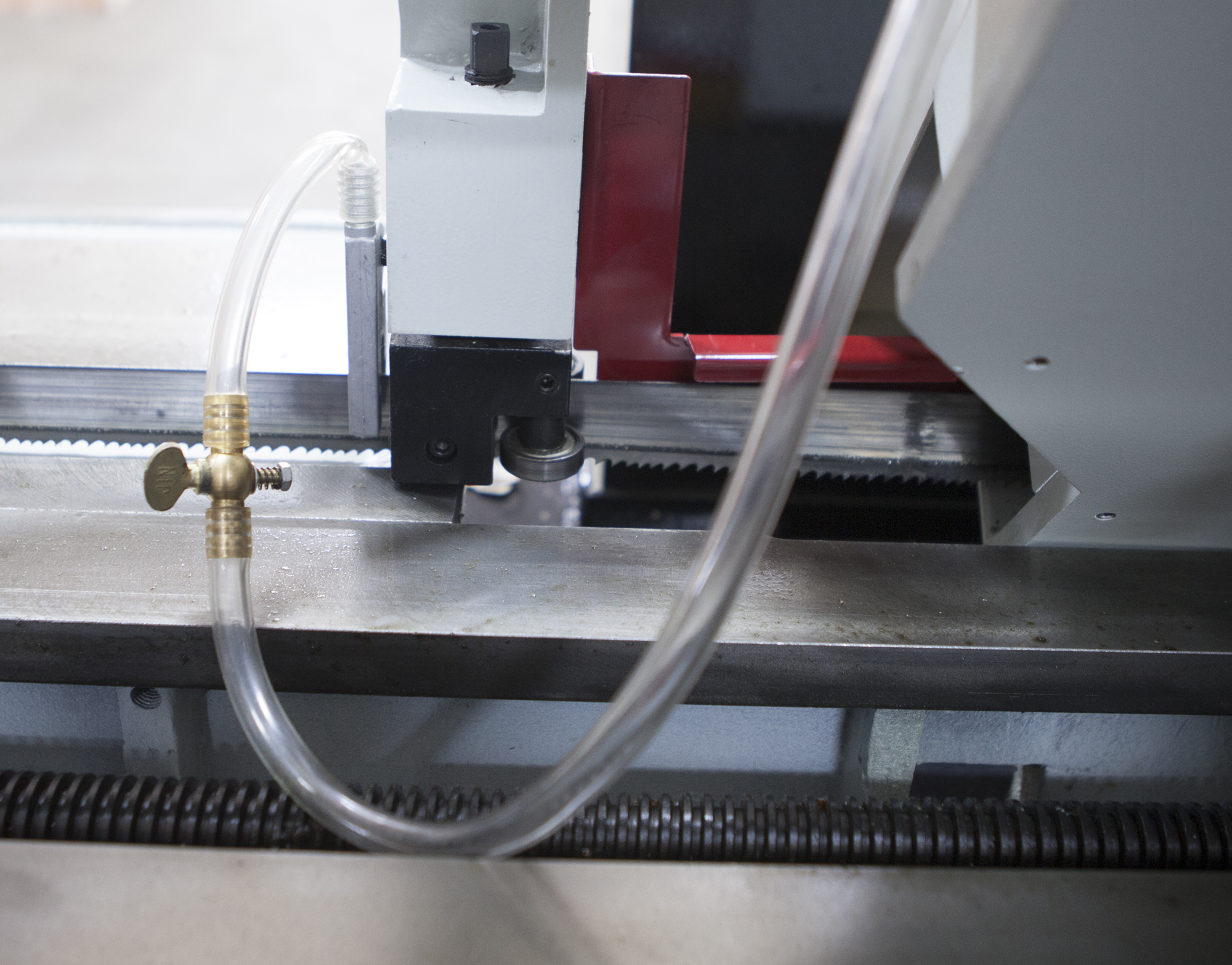

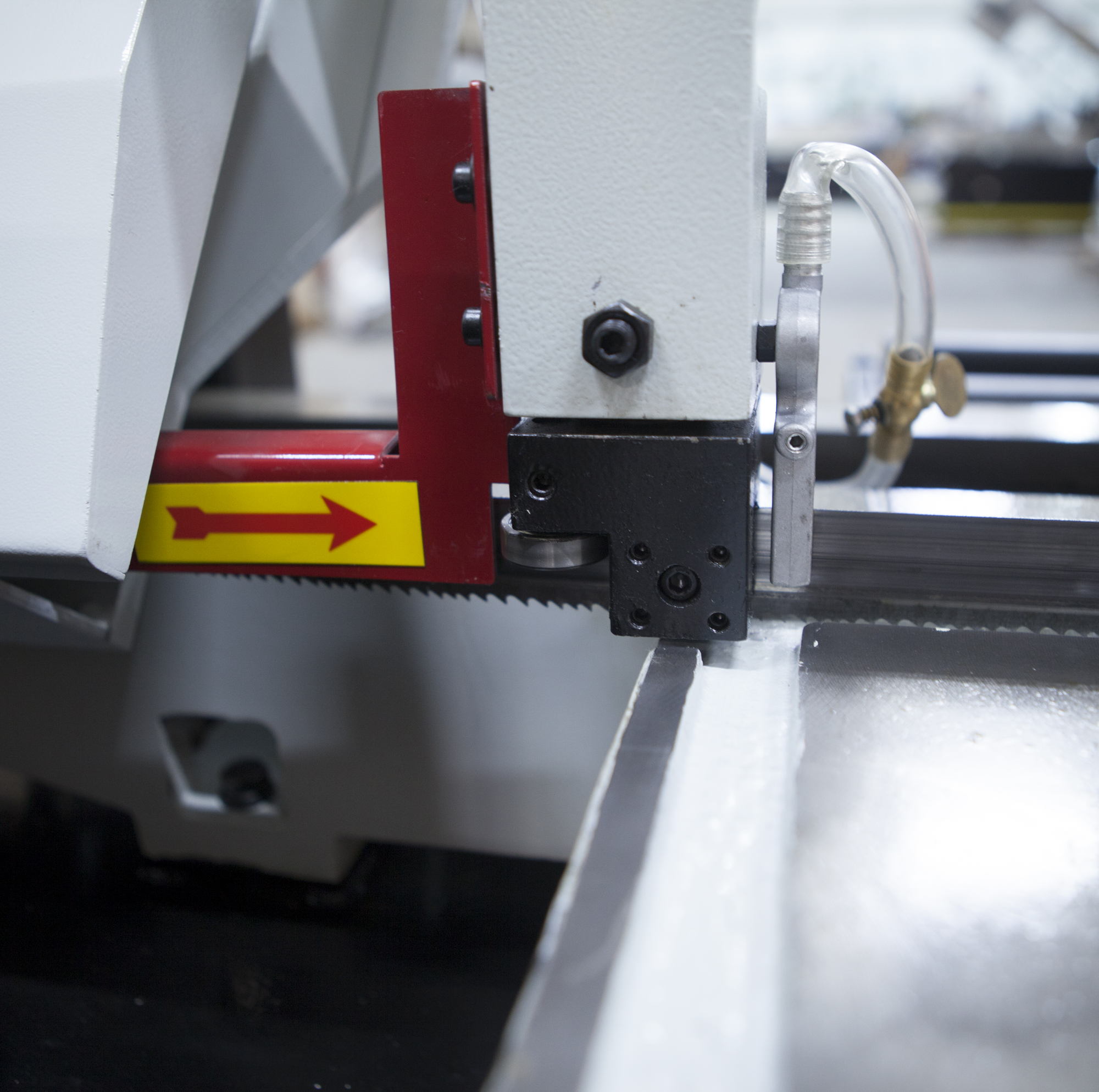

— Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

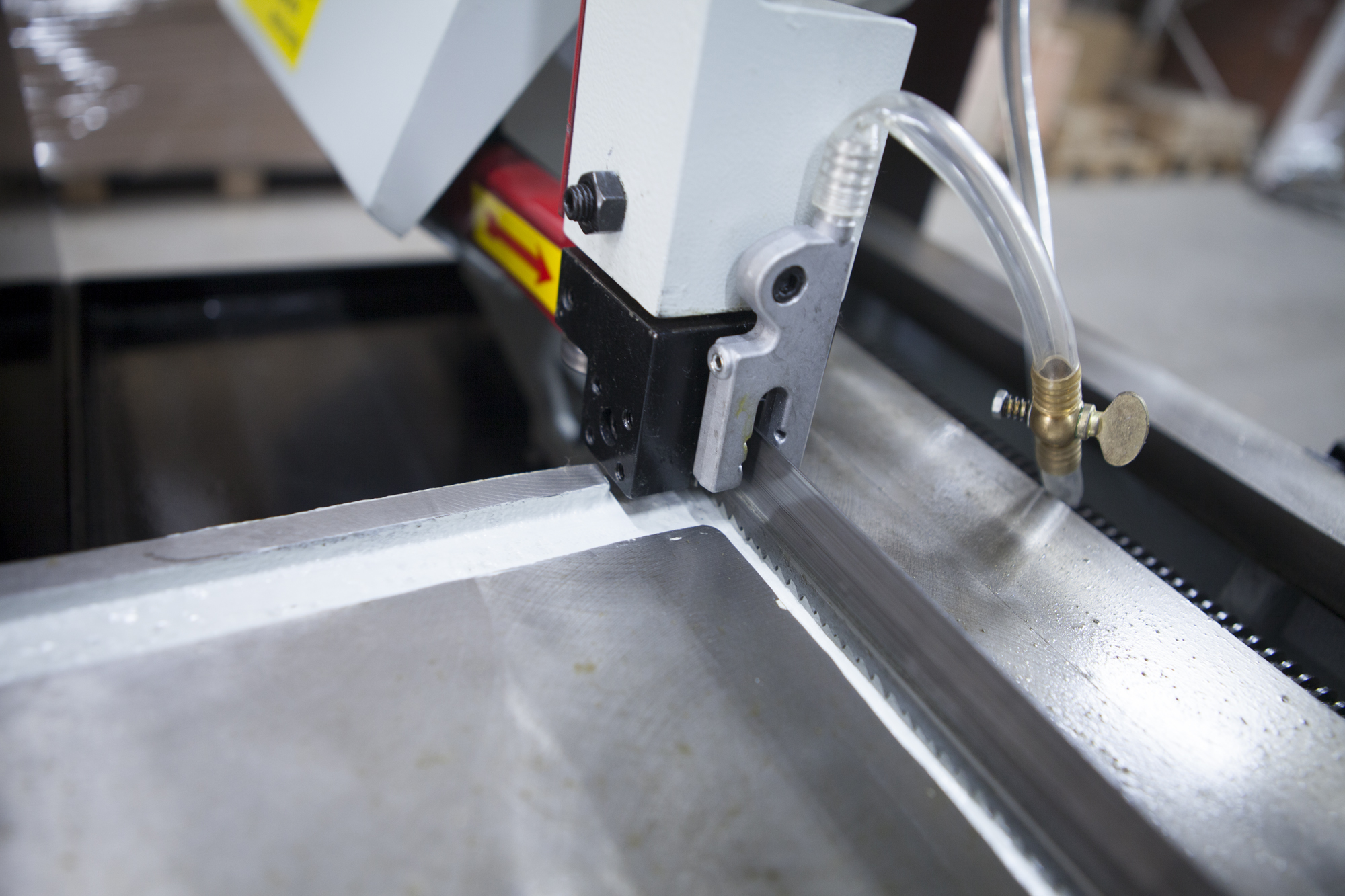

— Регулируемая подача СОЖ в зону резания

— На мониторе размещена функция счётчика реза (заготовок)

— Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком

— Расстояние движения направляющих по салазкам – составляет 530 мм
