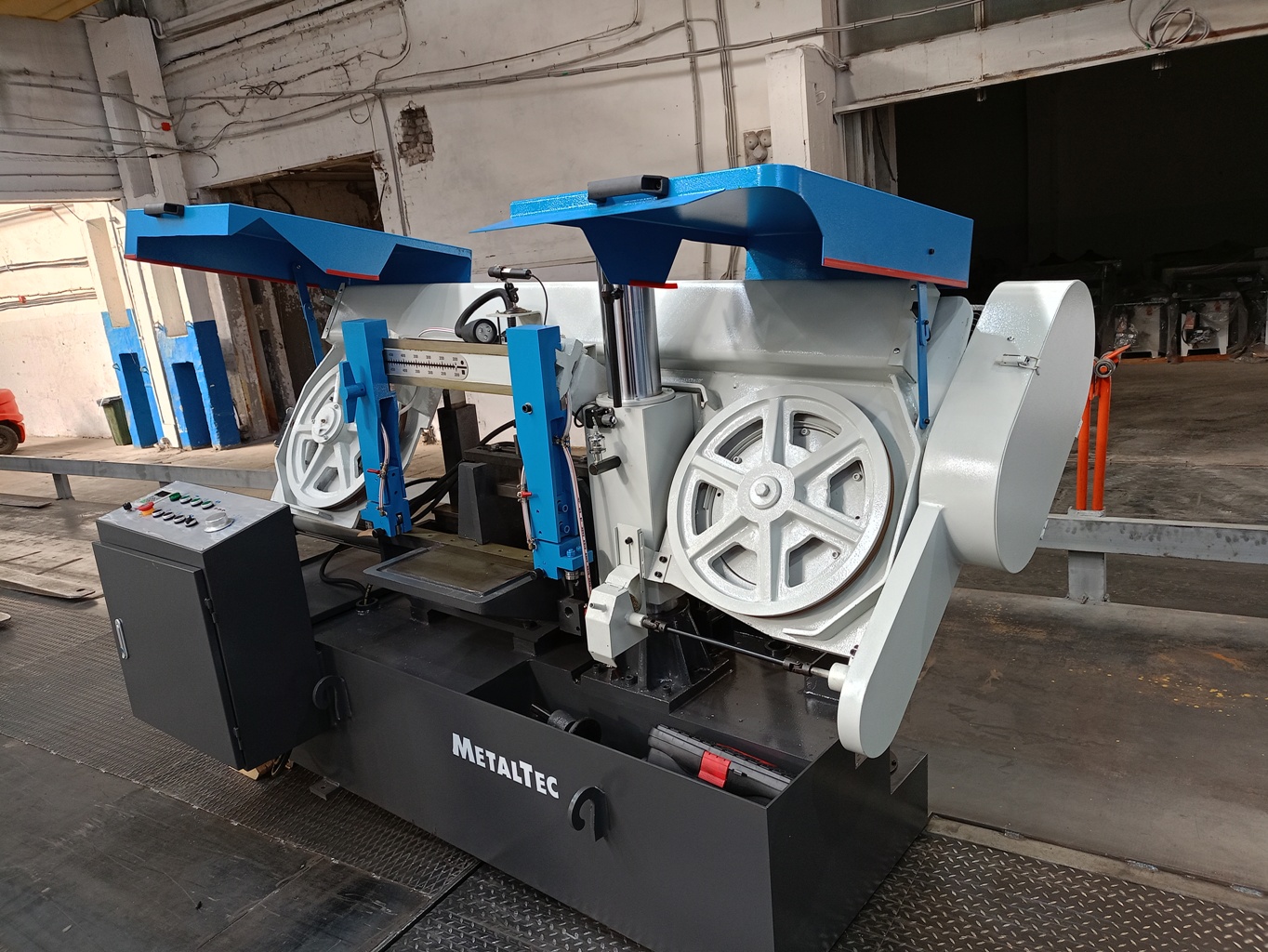

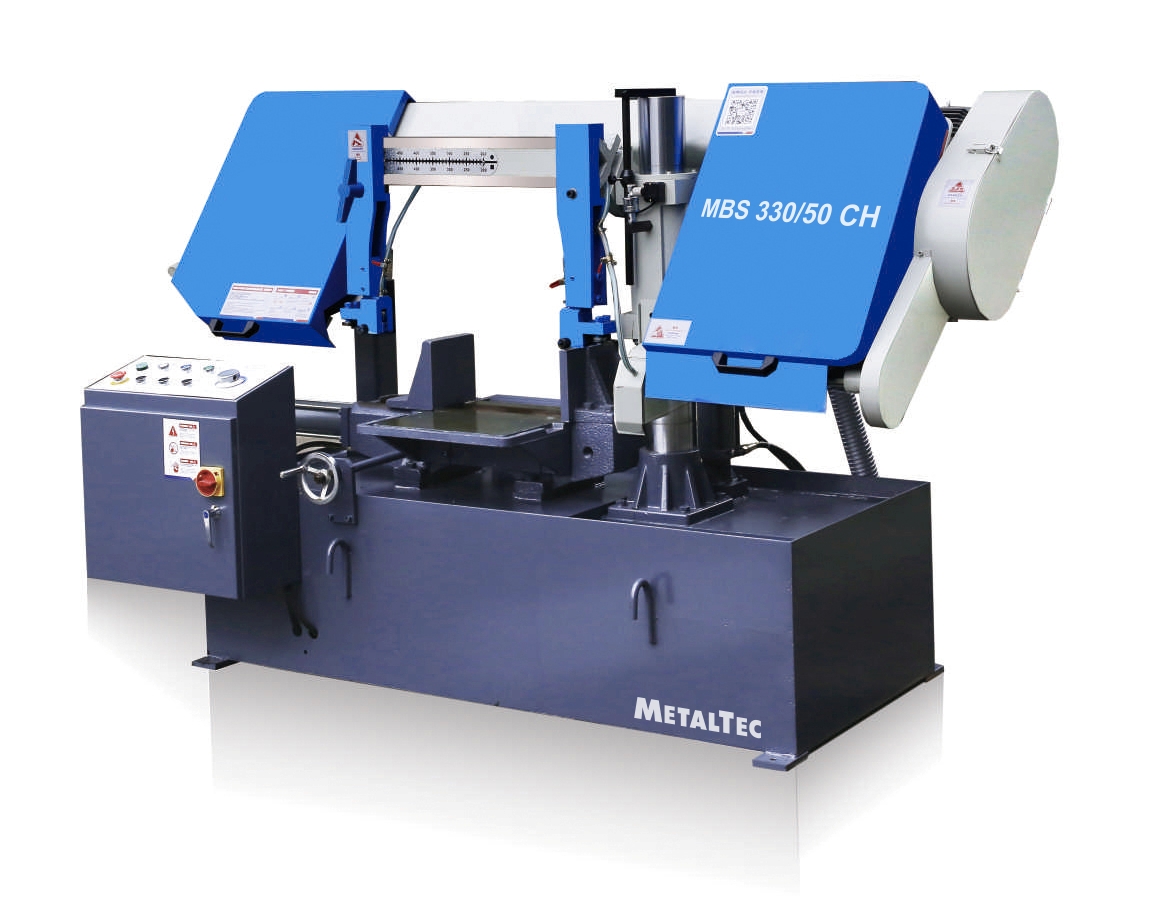

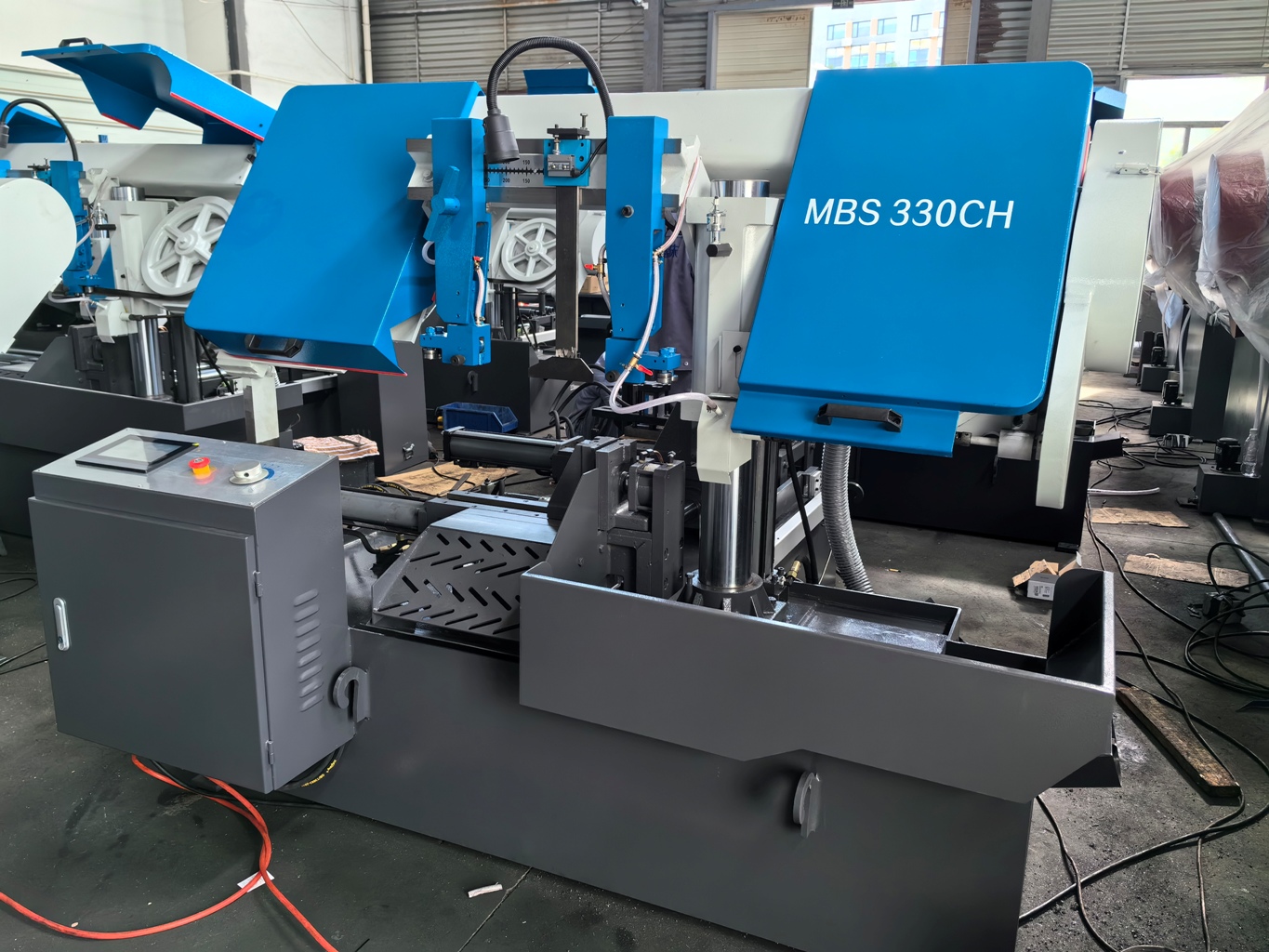

MetalTec MBS 330/50 CH ленточнопильный станок для резки металла под углом 90°

Назначение

Ленточнопильный полуавтоматический станок MetalTec — предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей под углом 90°-45°.

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля — пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.

На данном станке осуществляется обработка в полуавтоматическом режиме. В полуавтоматическом режиме — станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановку пильного полотна, поднятие рамы, разжатие тисков.

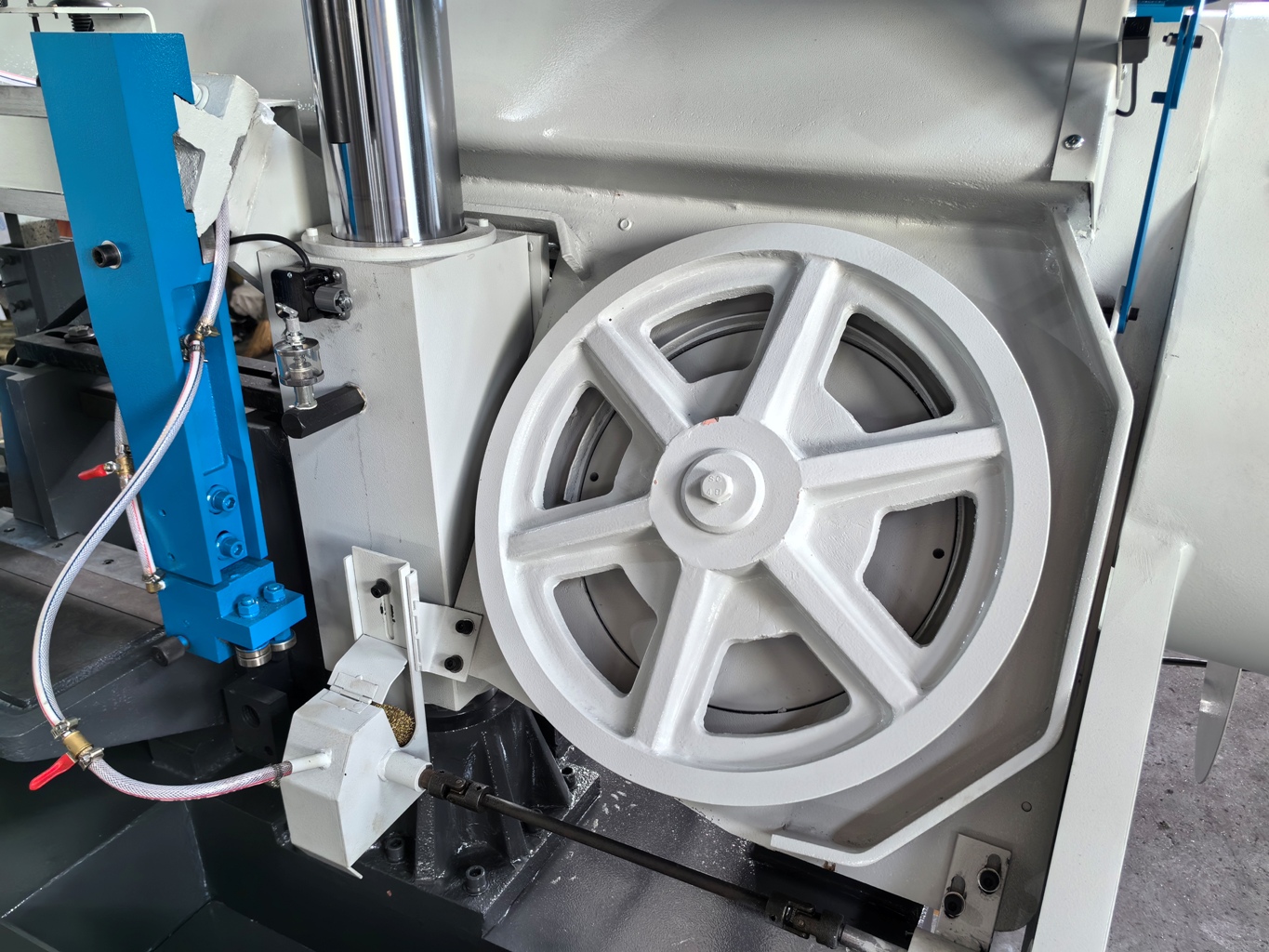

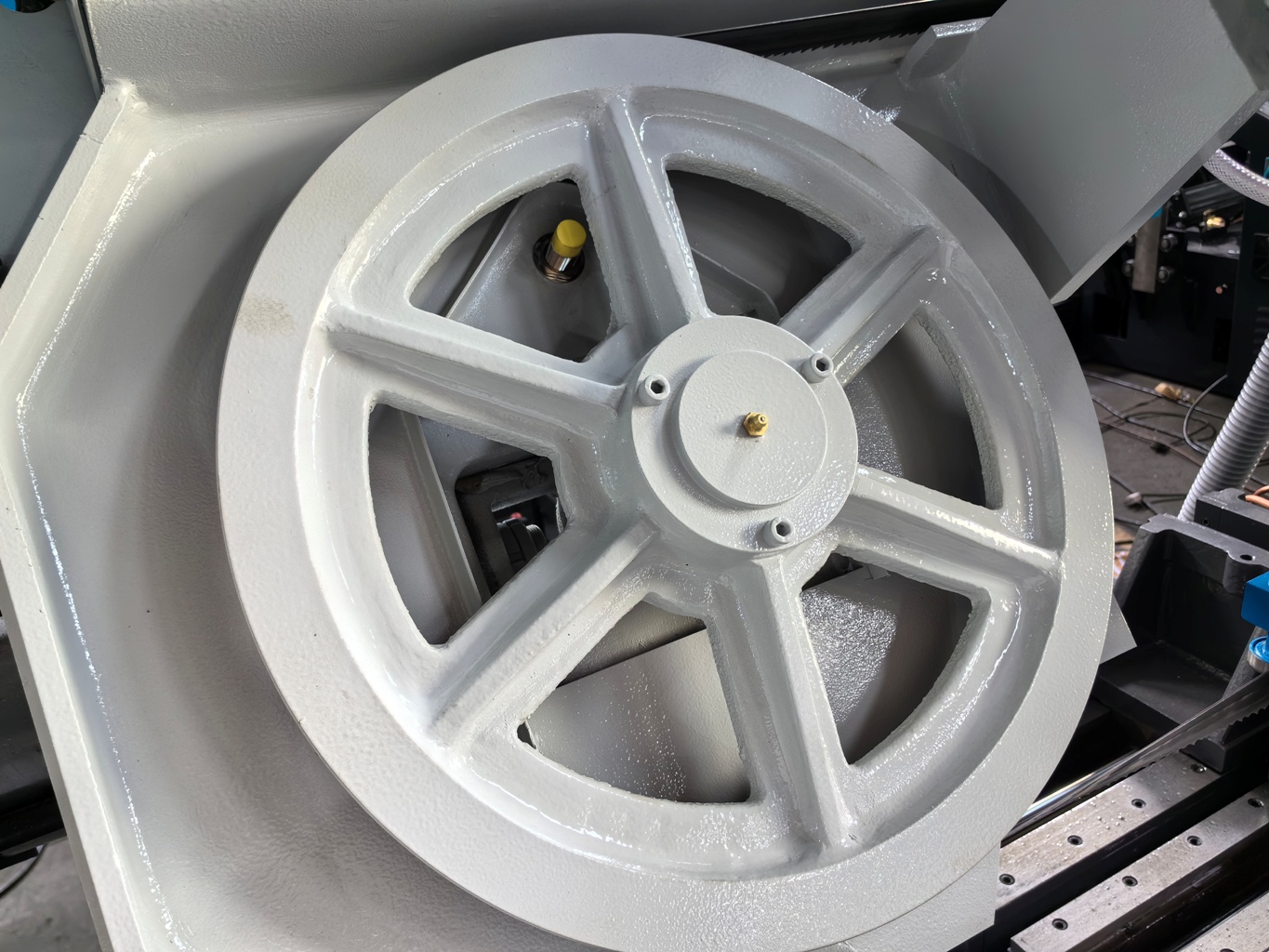

Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.

Область применения

Возможность резки различных заготовок: труб, профилей и т.д. — делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.

Схемы обработки

СТАЛЬНЫЕ ТРУБЫПРОКАТ РАЗЛИЧНОЙ ФОРМЫСТАЛЬНОЙ ПРУТОК

Отличительные особенности

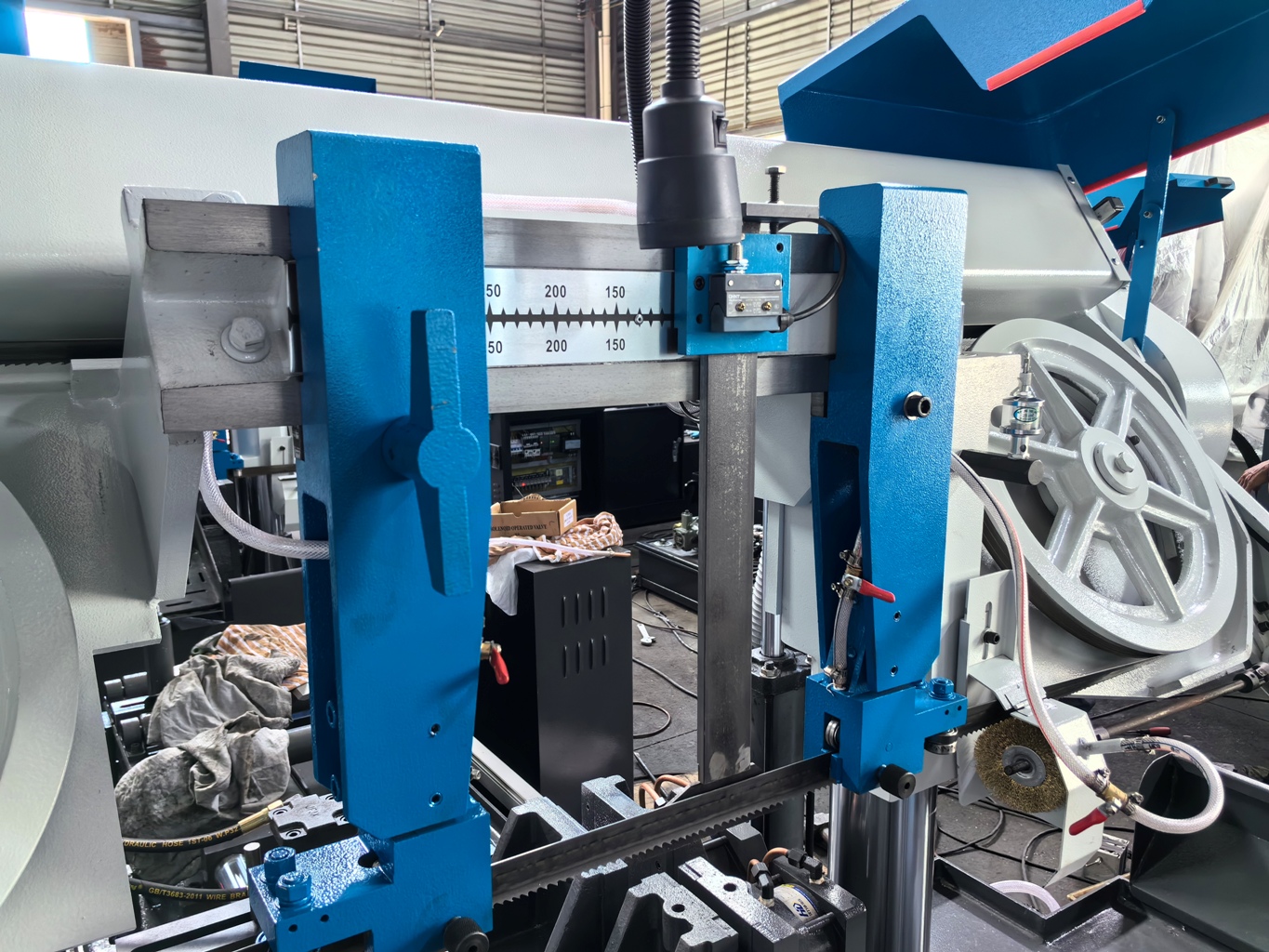

• Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
• Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
• Плавный и точный подъем / опускание пильной рамы — благодаря 2 колонной конструкции;

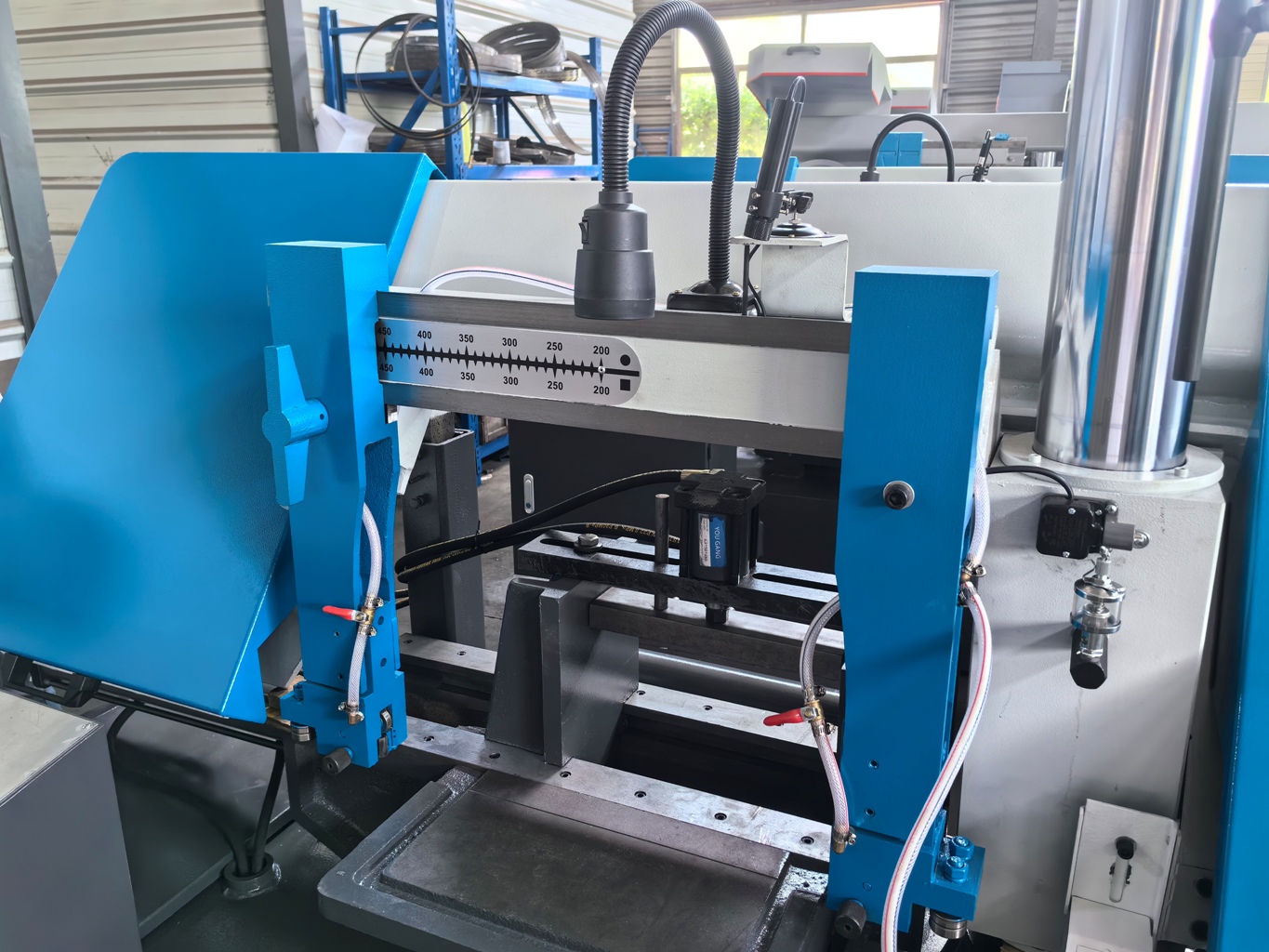

• Тиски с гидравлическим зажимом, оптимально удобны для фиксации заготовок разных размеров;
• Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
• Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
• Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки.

Преимущества

• Автоматическое опускание и подъем пильной рамы — позволяет повысить производительность, качество резки и безопасность при работе.
• Высокая точность обработки благодаря управляемым направляющим с подшипниками — позволяет получить более качественный рез в сравнении с аналогами других производителей.
• Экономия материала при обработке, за счет малой ширины резки — позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
• Возможность резки под разными углами – от 90° до 45° — позволяет производить резку под разными углами, для последующей сварки конструкций.
• Пакетная резка, и резка нескольких заготовок одновременно — позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
• Возможность резки различных заготовок: труб, профилей и т.д. — делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.

Принципы укладки заготовок для зажима

Для обеспечения стабильности положения заготовок при пилении, следуйте общим правилам укладки заготовок для зажима в тисках. Основные принципы и примеры укладки, в зависимости от формы поперечного сечения заготовки и количества укладываемых заготовок представлены на следующей диаграмме.

Неправильное крепление и сохранение подвижности может привести к смещению заготовки в процессе пиления и повреждению пильного инструмента.

Комплектация

• Станок в сборе
• Гидравлические тиски
• Гидравлический прижим для пакетной резки
• Датчик защиты открытия рамы

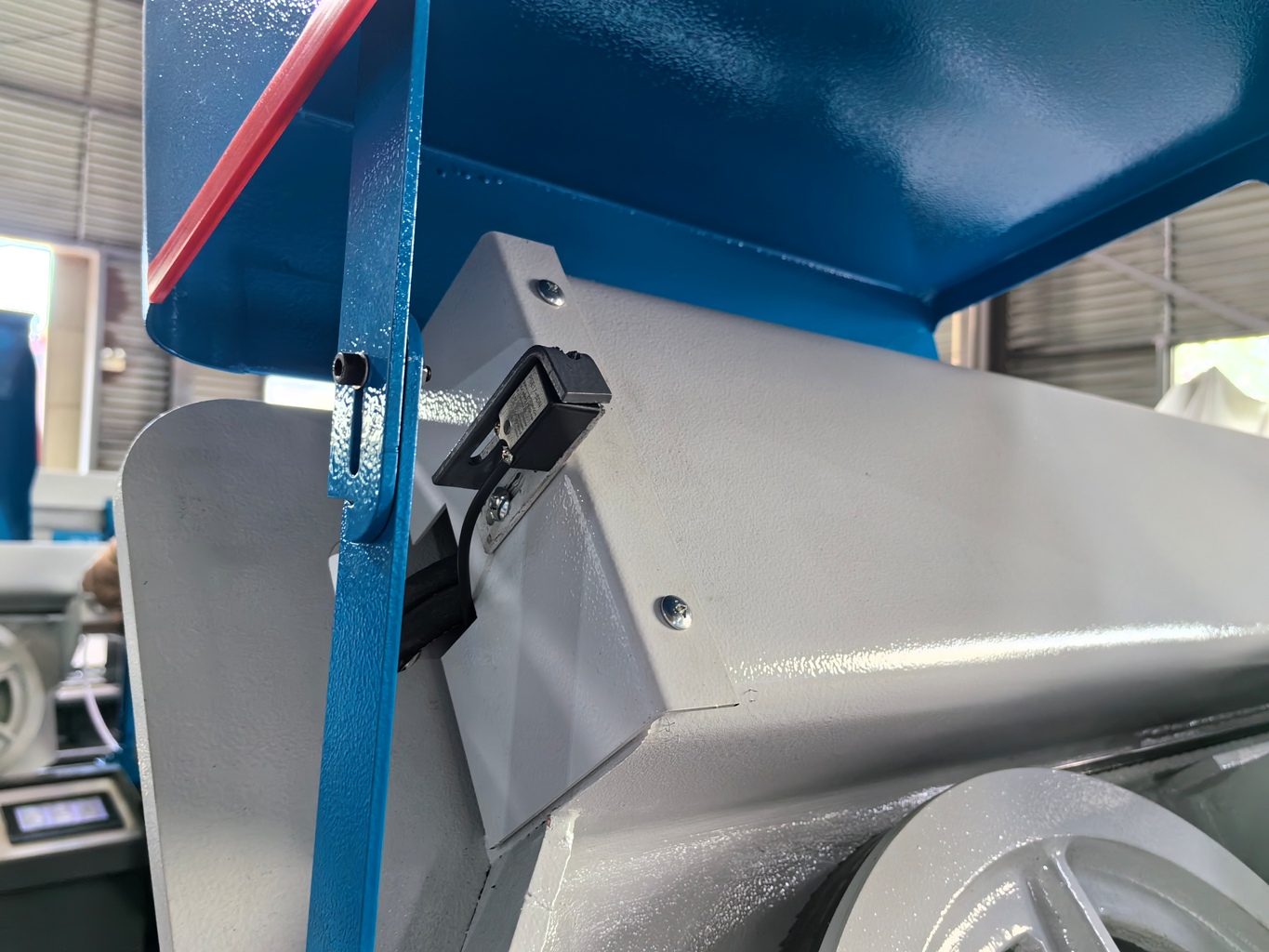

• Датчики защиты открытия крышки рамы
• Датчик защиты от разрыва полотна
• Гидравлическое натяжение полотна
• Ленточное полотно (1 шт.)
• Ограничитель подачи заготовки
• Валок для продвижения больших заготовок
• Вариатор скорости вращения полотна
• Приводная щетка очистки полотна

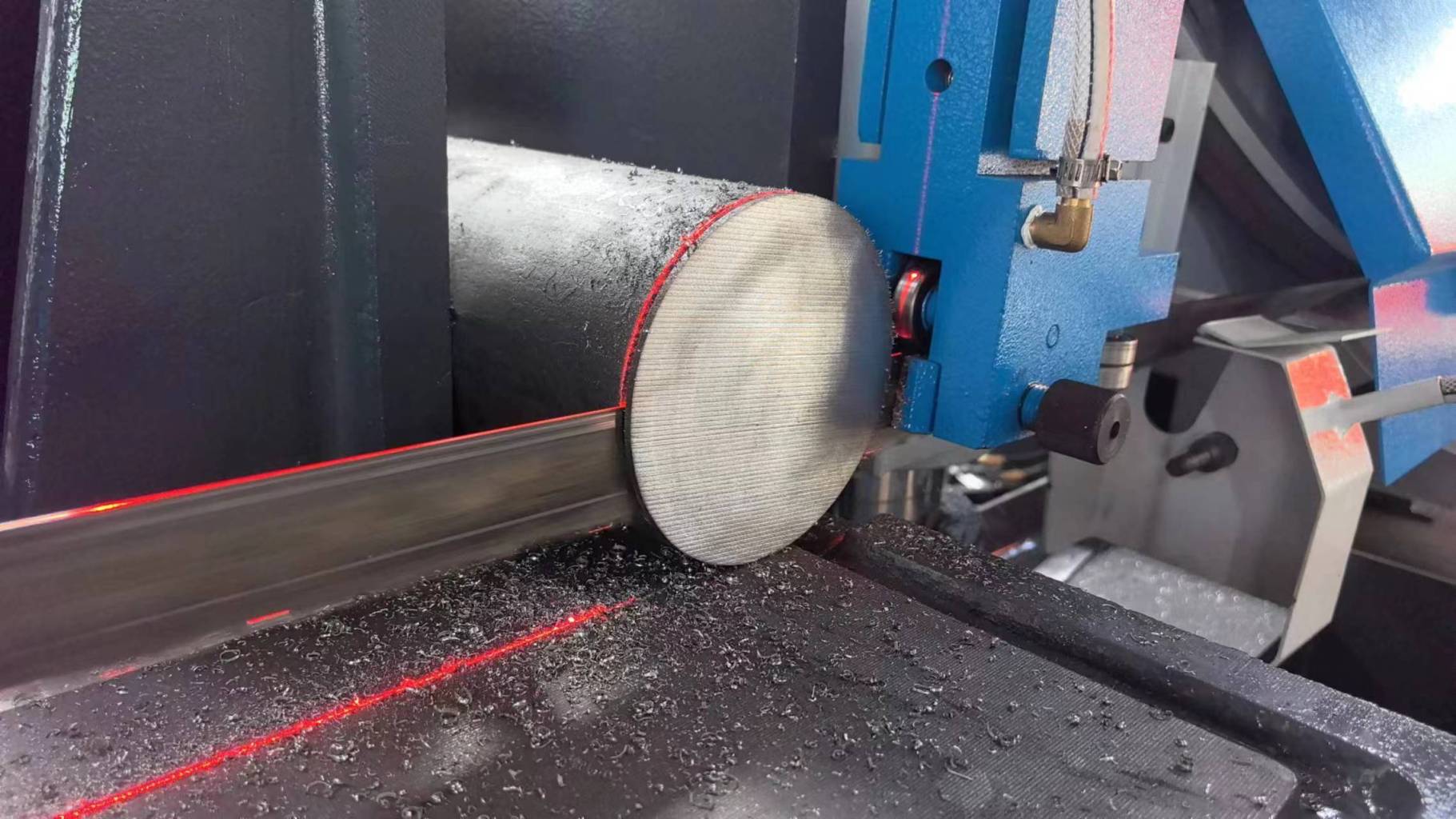

• Лазерный указатель линии реза
• Опорный рольганг для работы с большими заготовками
• Лампа освещения
• Ящик с инструментом
• Инструкция по эксплуатации
