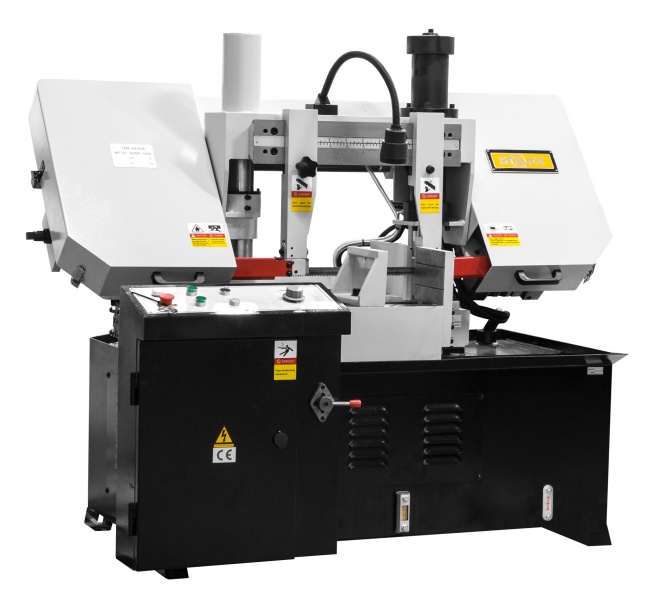

Станок гидравлический двухколонный Stalex TBK-4228А с поворотной рамой

Модель Stalex TBK-4228А является гидравлическим ленточнопильным станком, колонного двухстоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280×280 мм под углом от 0° (90°) до 45°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которым вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в полуавтоматическом режиме, когда станок выполняет весь цикл резания:

1) зажим заготовки – переключатель работы тисков

2) запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск»

3) отжим тисков – переключатель работы тисков

В стандартную комплектацию входят:

— ленточнопильный станок

— ленточнопильное полотно, установленное на станке

Основные элементы

— Поворотный механизм при двухколонной конструкции (угол резки от 0°-30°-45°)

— Опускание и подъем рамы осуществляется за счет гидравлики автоматически

— Станок управляется трёхфазным двигателем.

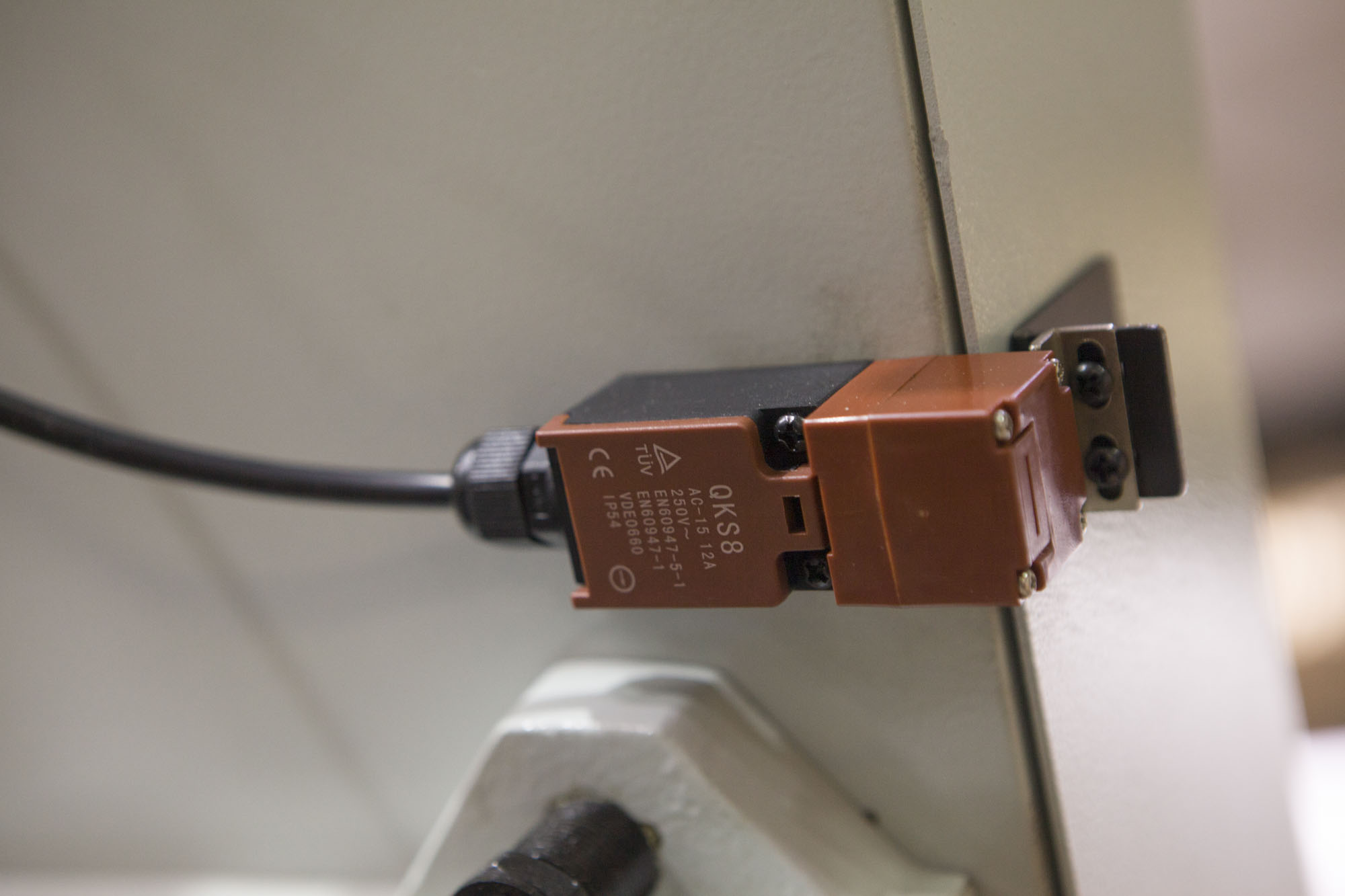

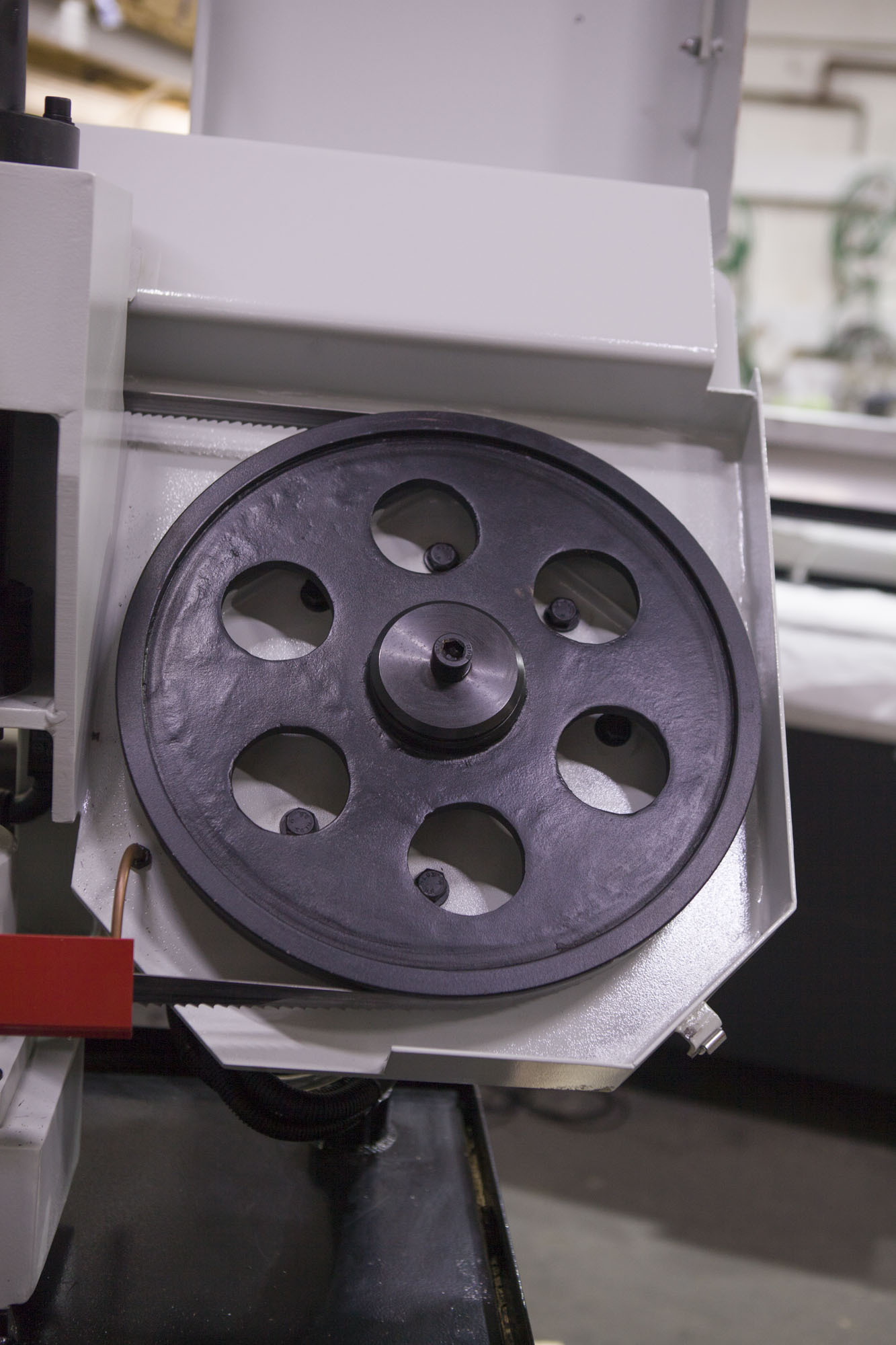

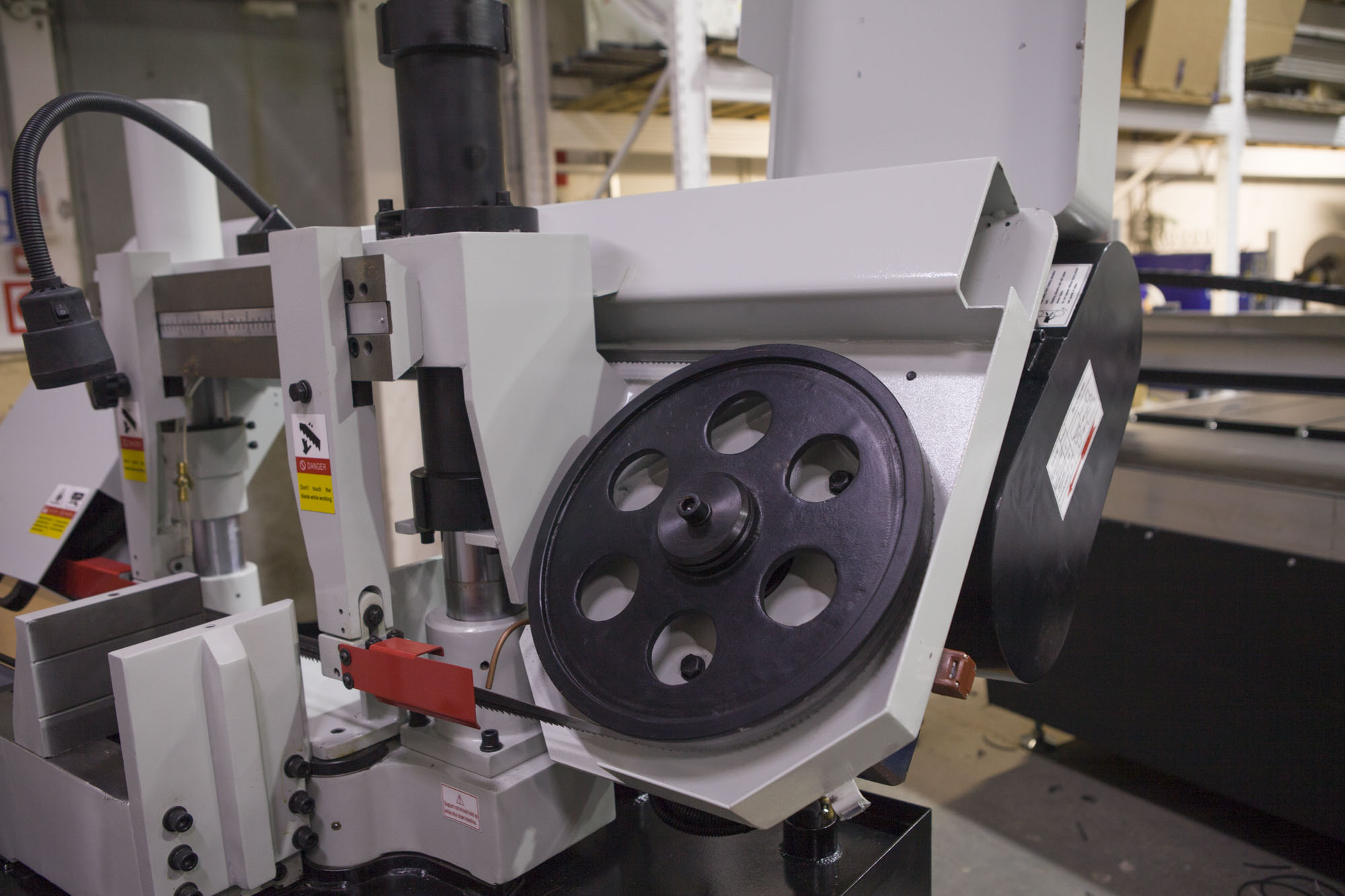

— Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена

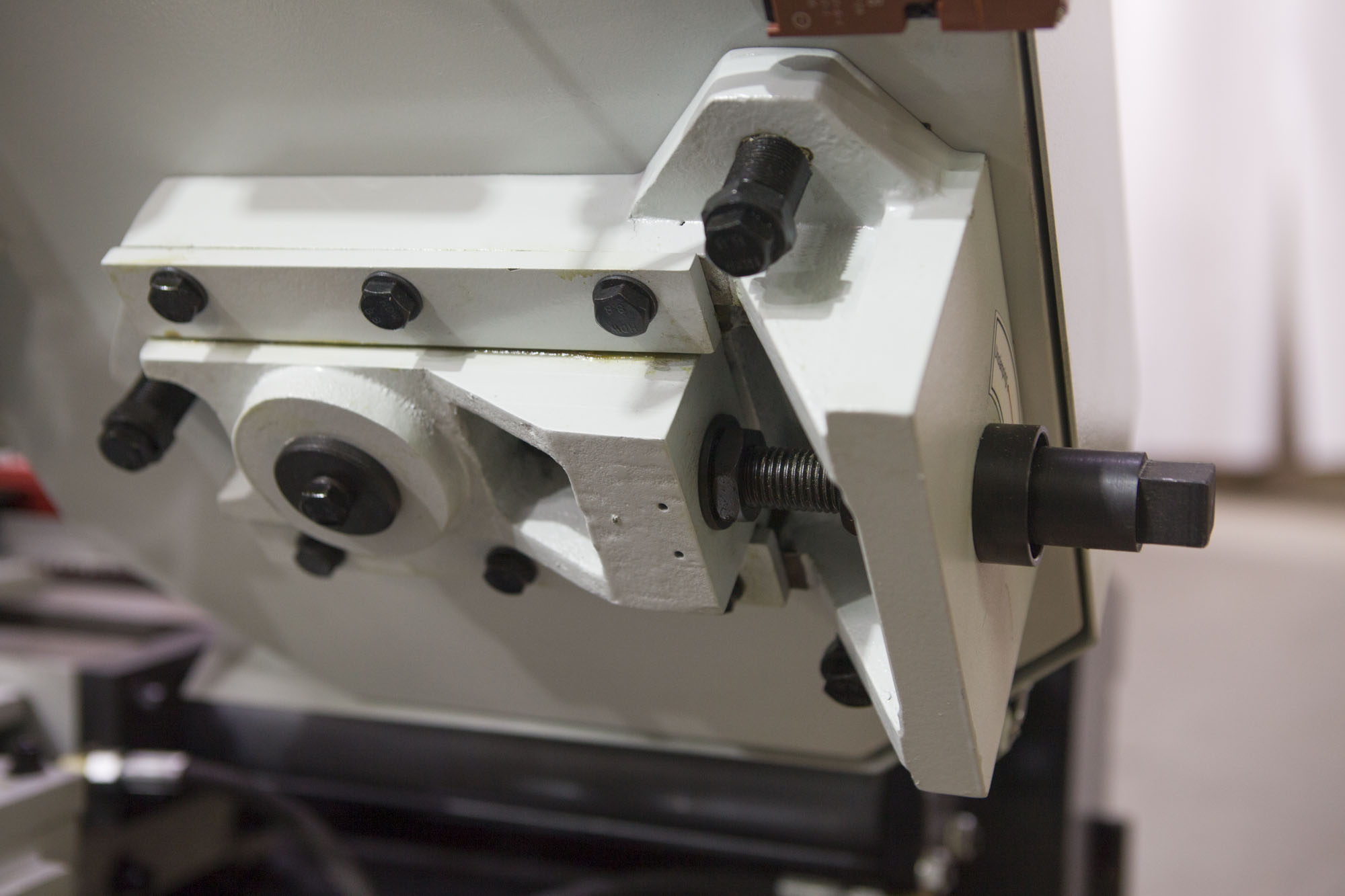

— Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

— Термозащита электродвигателя

— Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

— Тиски гидравлические с возможностью быстрого зажима заготовок

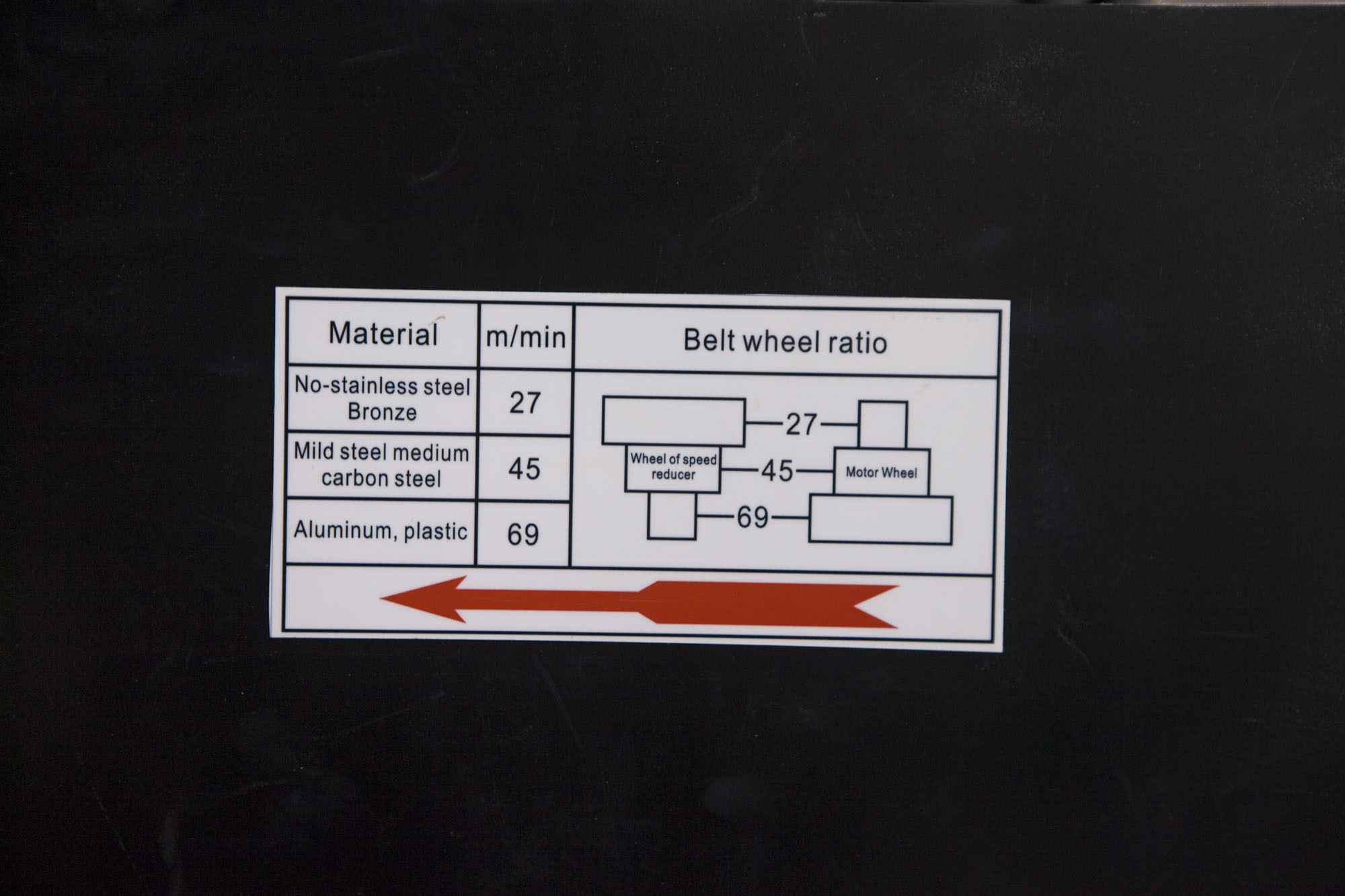

— 3 скорости вращения полотна

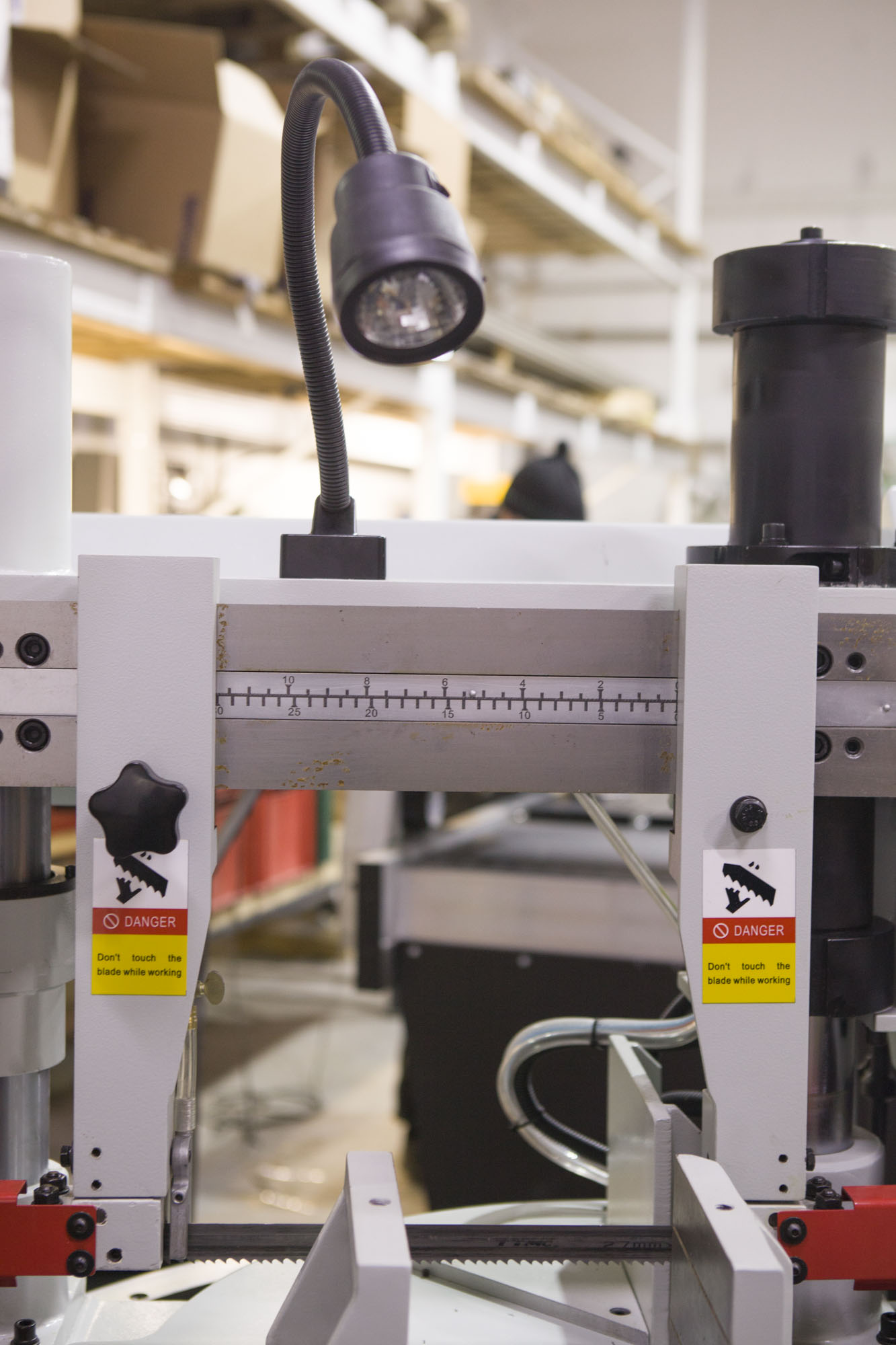

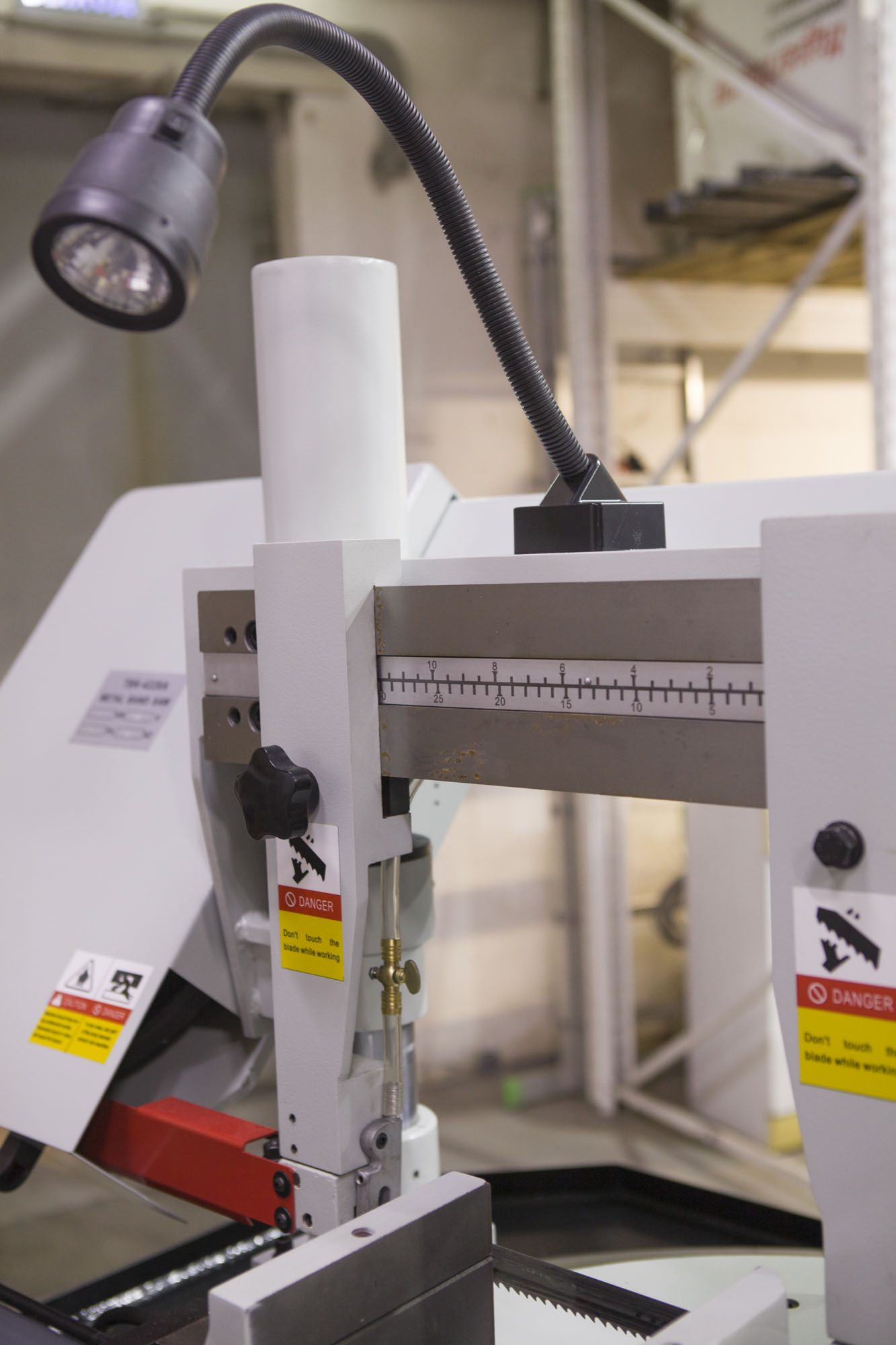

— Подсветка зоны резания

— Клиноременной привод

— Автоматическое отключение при завершении резки

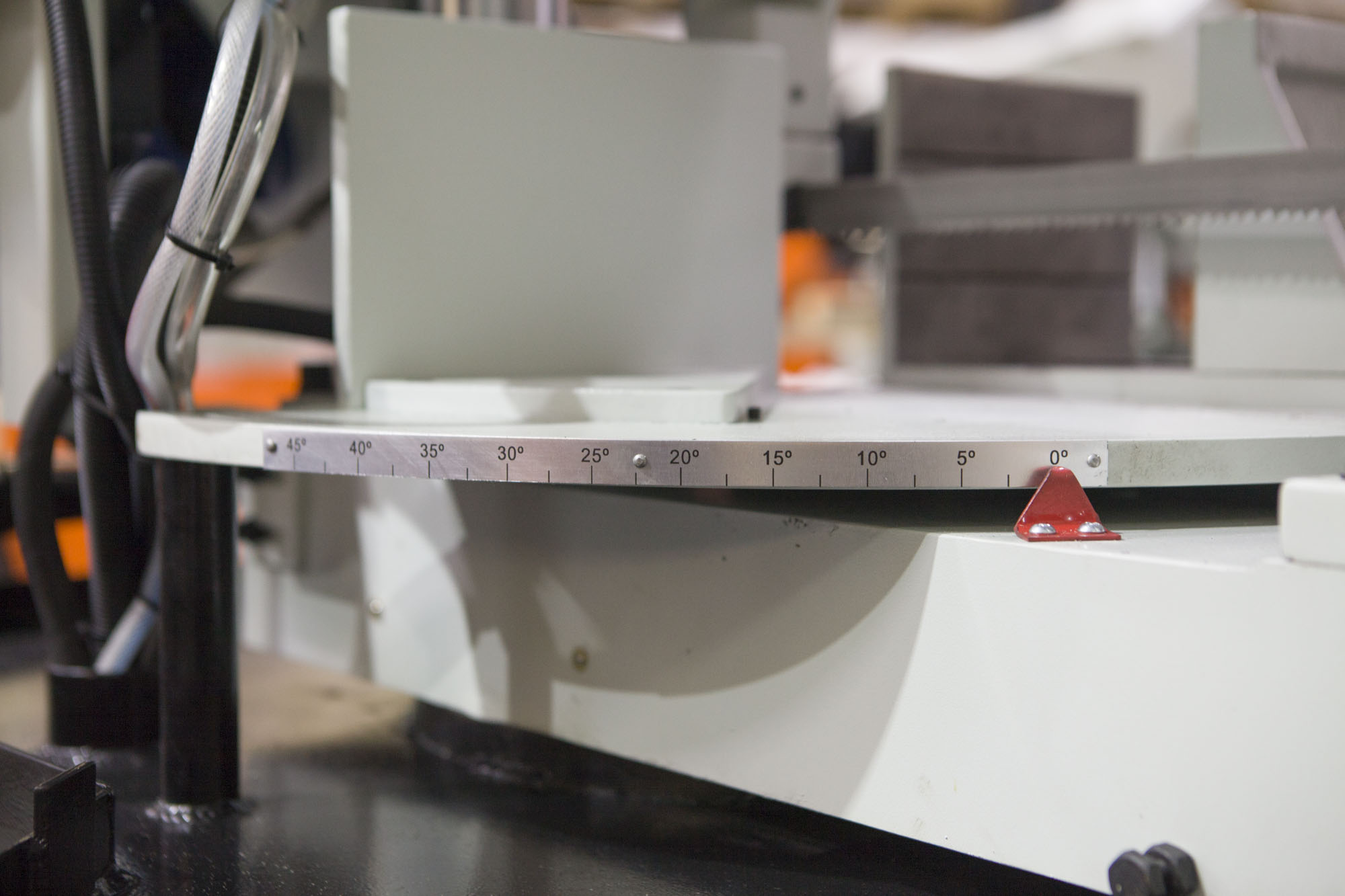

Поворот рамы на угол от 0° (90°) до 45°. При этом тип конструкции — колонный двухстоечный замкнутого контура, с высокими параметрами жёсткости и виброустойчивости.

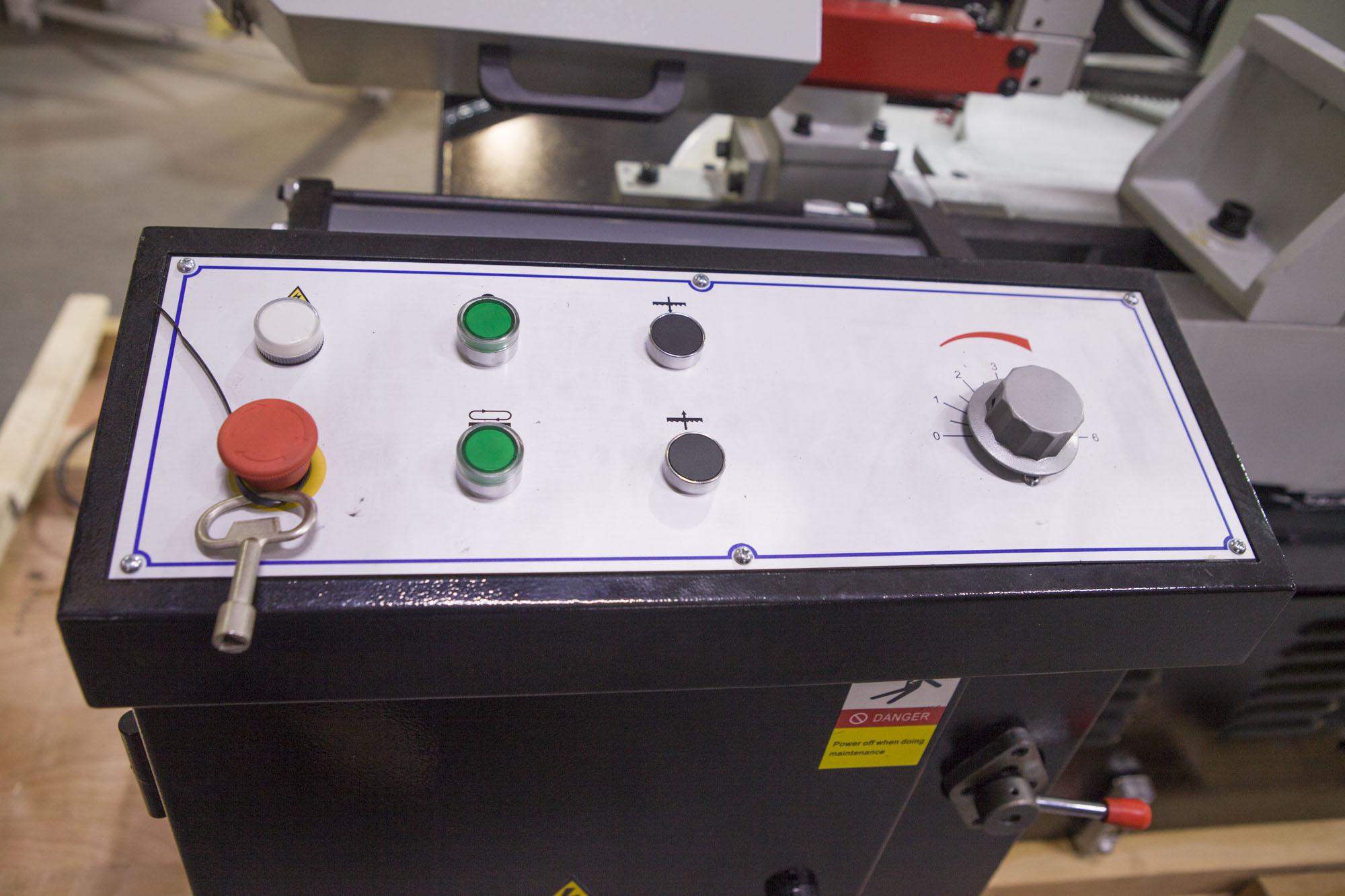

Пульт станка

Электрошкаф

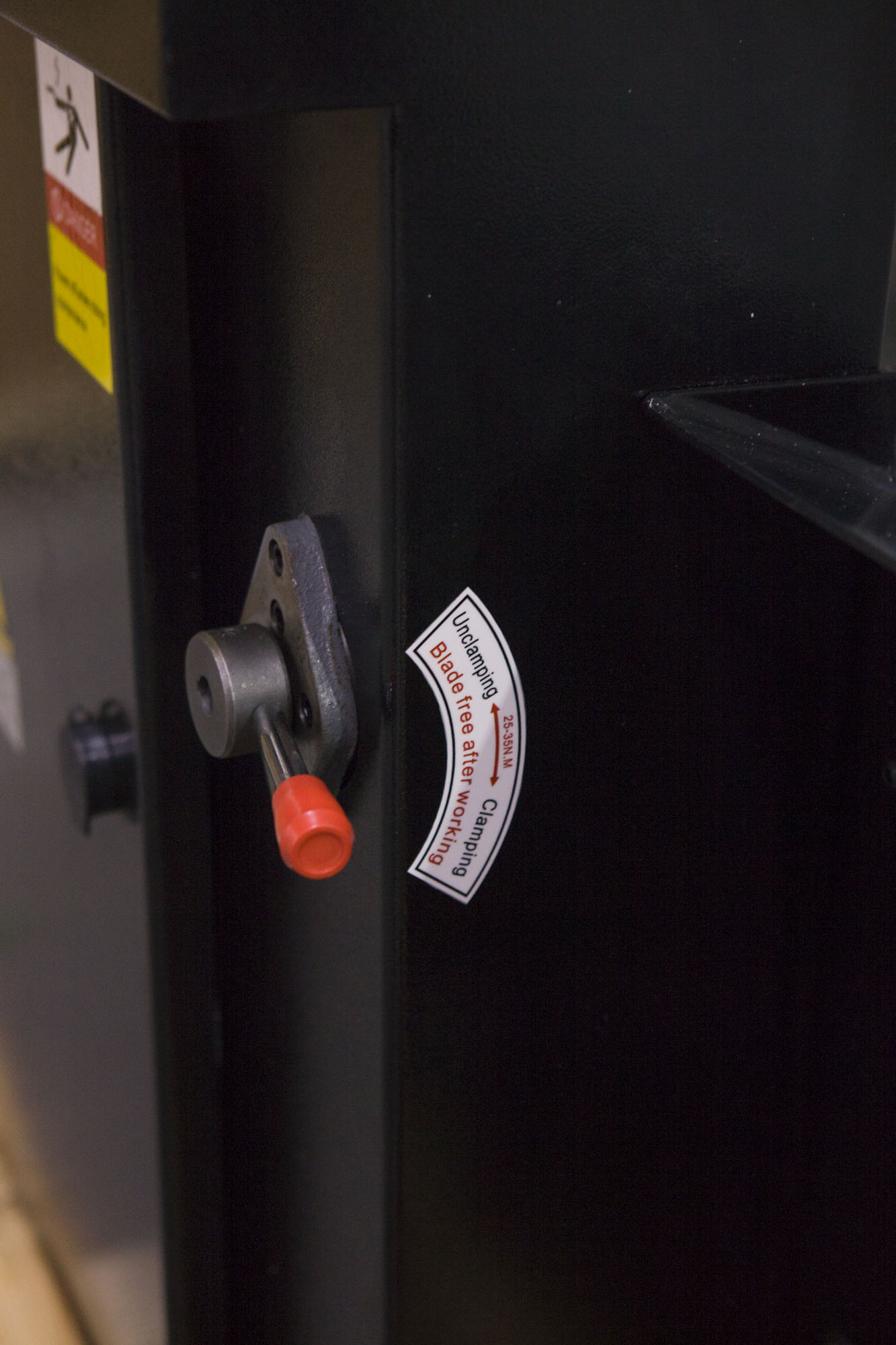

Переключатель работы тисков

Привод — гибрид (зубчатый привод + клиноременная передача).

Предохранительный концевик на …
