SNC 5275
Характеристики
- Производитель MetalMaster
- Характеристики SNC 5275
- Расстояние между центрами, мм 750
- Макс. диаметр обработки над станиной, мм 520
- Макс. диаметр обработки над суппортом, мм 300
- Скорость шпинделя,об. /мин. 0-3500
- Диаметр сквозного отверстия шпинделя, мм 79
- Диаметр сквозного отверстия тяговой трубки, мм 65
- Торец шпинделя А2-6
- Тип патрона Гидравлический
- Диаметр 3-х кулачкового гидравлического патрона, мм 250
- Диаметр отверстия 3-х кулачкового гидравлического патрона, мм 65
- Перемещение по оси Х, мм 250
- Перемещение по оси Z, мм 700
- Ускоренные подачи X/Z, м./мин. 20/24
- Тип направляющих Линейные
- Резцедержатель Сервогидравлическая револьверная головка
- Количество инструментов 12
- Размер держателя инструмента, мм 25x25
- Размер инструментального блока с квадратным сечением, мм 25x25 (2 шт.)
- Размер инструментального блока с круглым сечением, мм ø40 (2 шт.)
- Задняя бабка Гидравлическая
- Ход задней бабки, мм 400
- Ход пиноли задней бабки, мм 100
- Диаметр пиноли задней бабки, мм 75
- Конус пиноли задней бабки МТ5
- Мощность главного двигателя,кВт 15
- Мощность двигателя СОЖ, кВт 0,37
- Мощность двигателя гидравлической станции, кВт 1,5
- Крутящий момент серводвигателя X/Z, Нм 10/10
- Точность позиционирования X/Z, мм 0,01 / 0,01
- Точность повторного позиционирования X/Z, мм 0,005/0,005
- Габаритные размеры станка (ДхШхВ), мм 2800х1750х1900
- Габаритные размеры упаковки (ДхШхВ), мм 2900х1850х2110
- Вес нетто / брутто, кг 5200 / 5400
Описание токарного станка с чпу с наклонной станиной Metal Master SNC 5275
Metal Master SNC 5275 – это промышленный токарный станок с наклонной станиной и ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий SNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.
Особенности:
- Массивная литая наклонная станина из серого чугуна;
- Массивная чугунная тумба;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Siemens 808D(Германия);
- Простота в программировании;
- Серводвигатели Siemens (Германия);
- Главный частотный двигатель Siemens (Германия);
- 12-ти позиционная револьверная головка для инструмента XJG (Тайвань);
- Гидравлический 3-х кулачковый патрон;
- Гидравлическая задняя бабка;
- ШВП бренда TBI / PMI (Тайвань)
- Линейные направляющие по осям X/Z бренда HTPM / HIWIN / PMI (Тайвань)
- Автоматическая централизованная система смазки;
- Диаметр обработки над станиной – 520 мм;
- Расстояние между центрами – 750 мм;

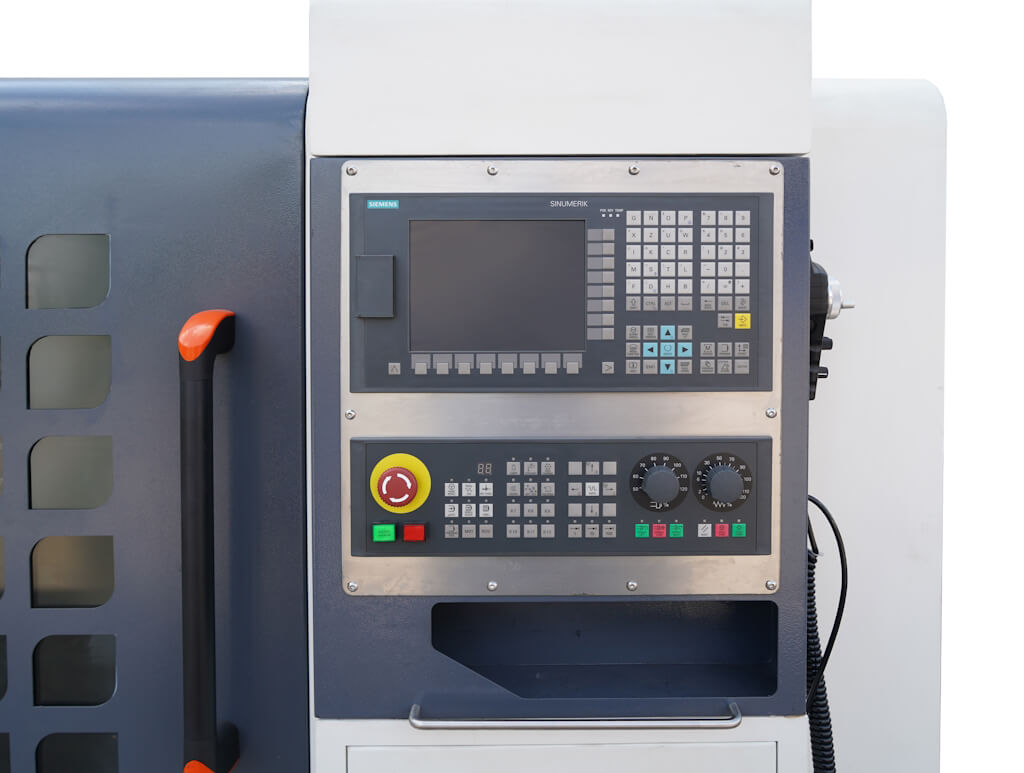

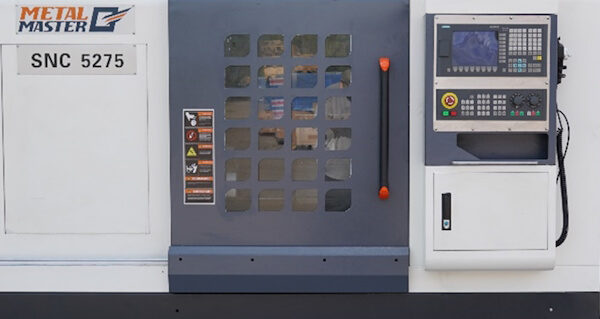

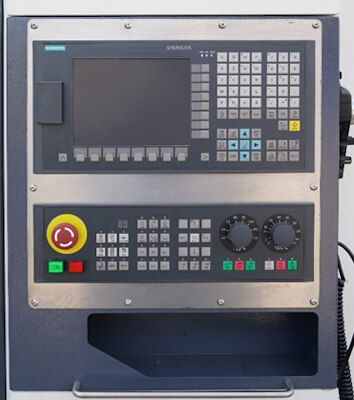

Токарный станок Metal Master SNC 5275 оснащен системой ЧПУ SINUMERIK 808D, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии является оптимальным выбором для станков данного класса.

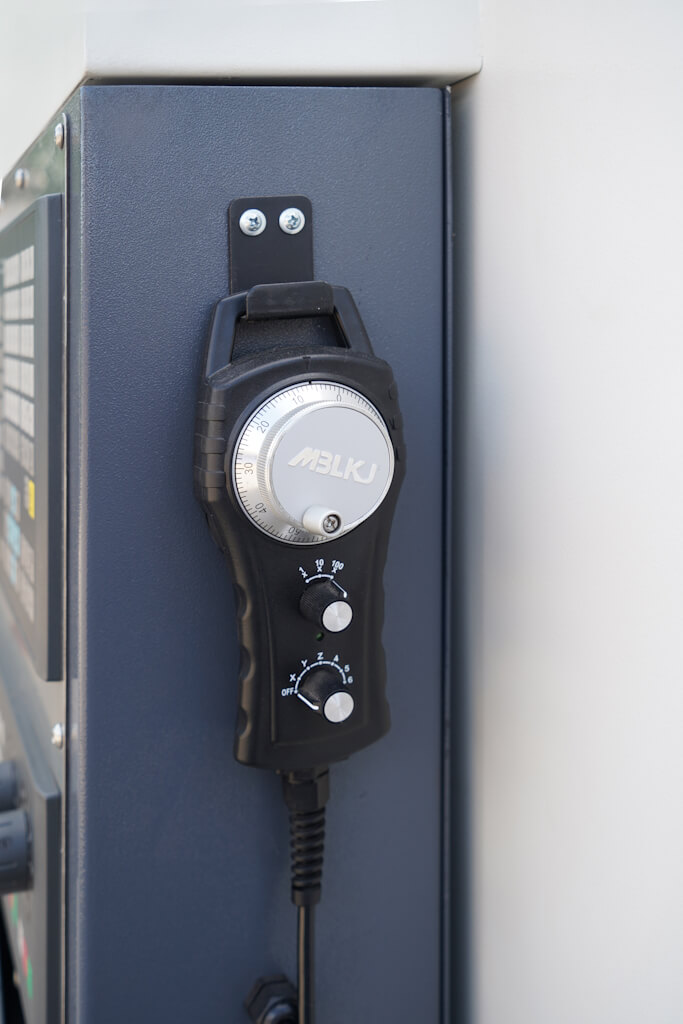

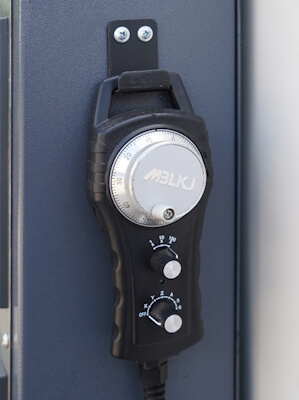

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.

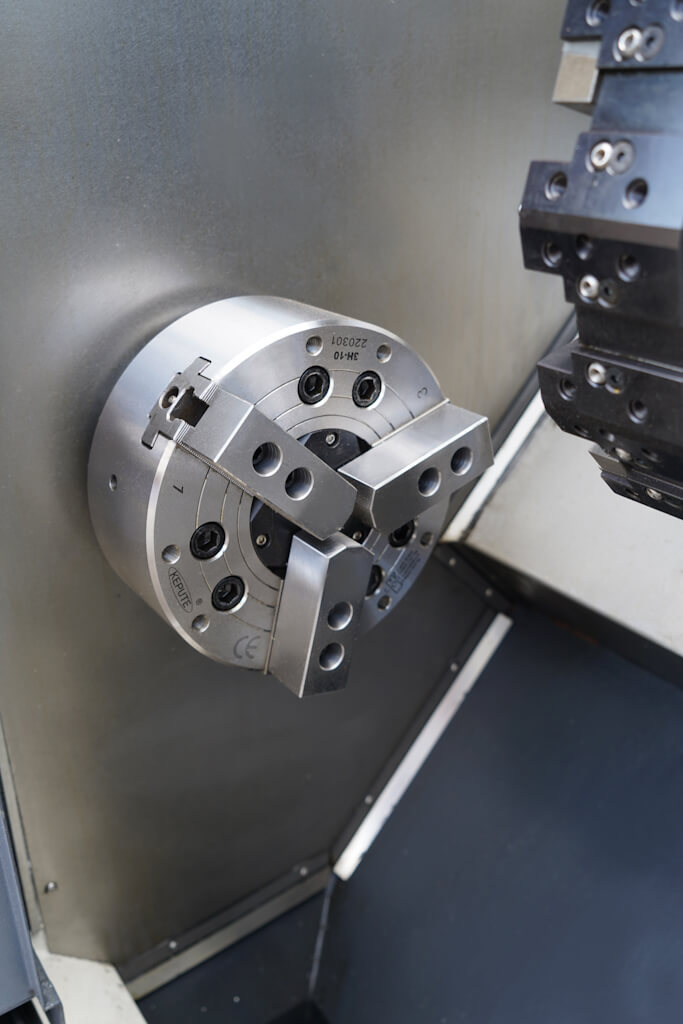

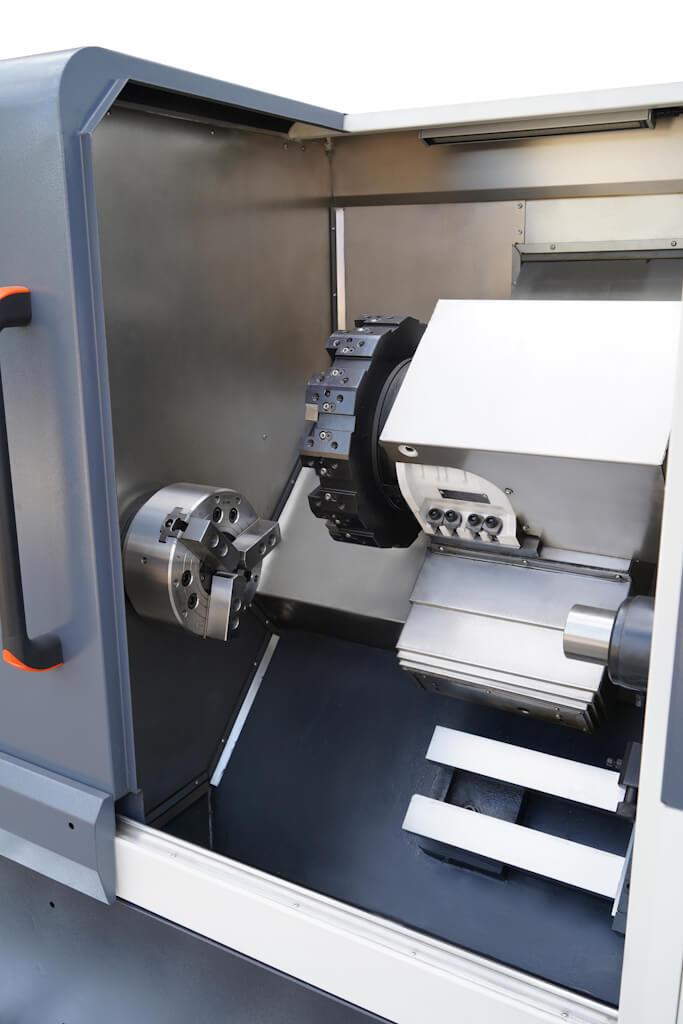

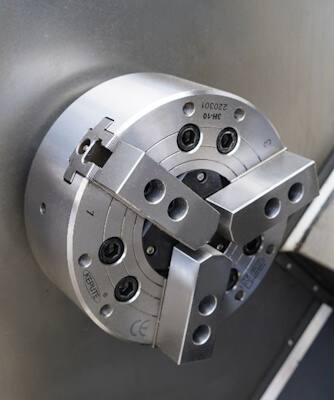

На станке установлен 3-кулачковый гидравлический патрон диаметром 250 мм.

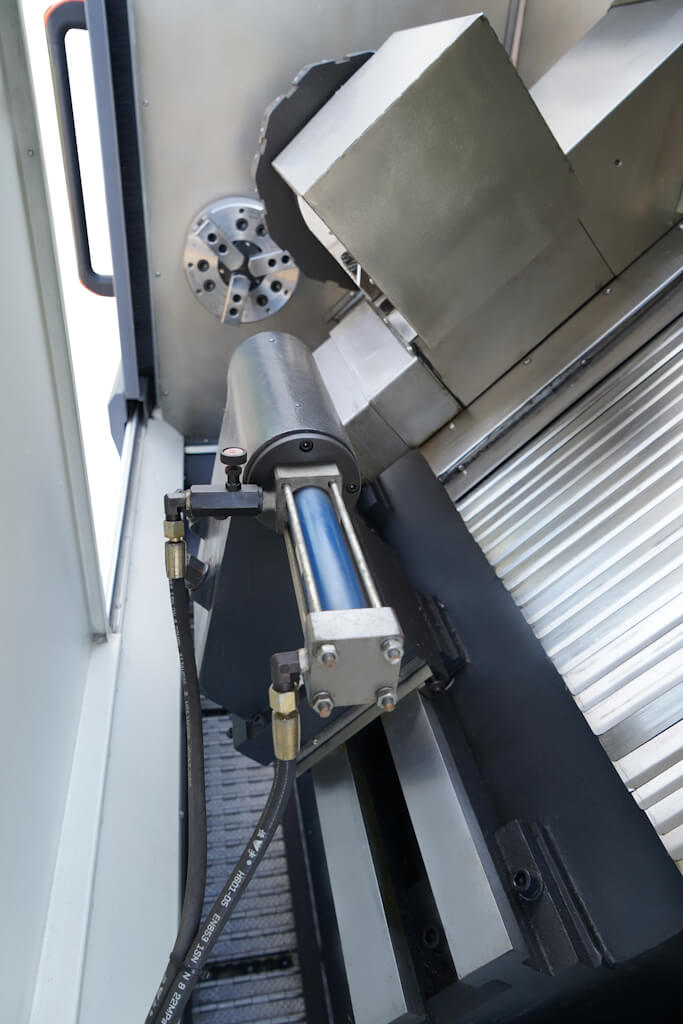

Задняя бабка станка оснащена гидравлической пинолью.

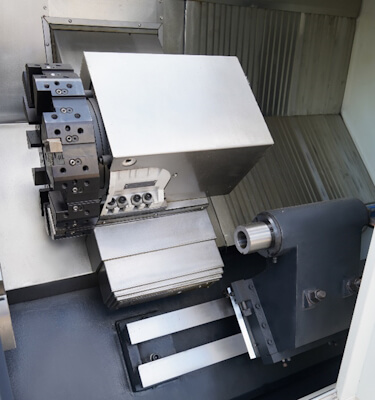

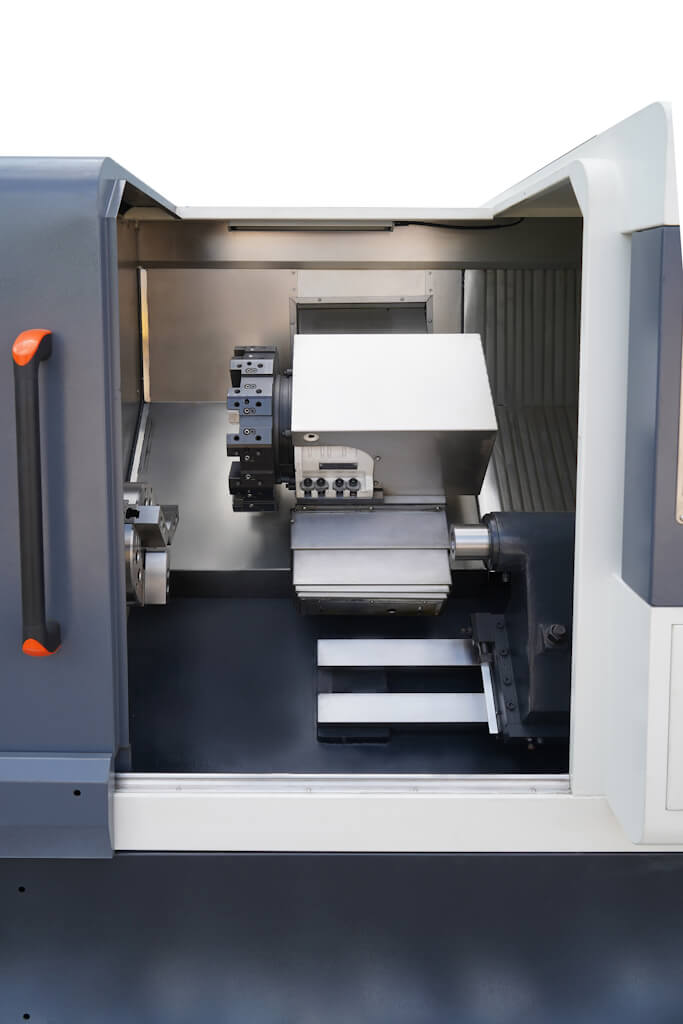

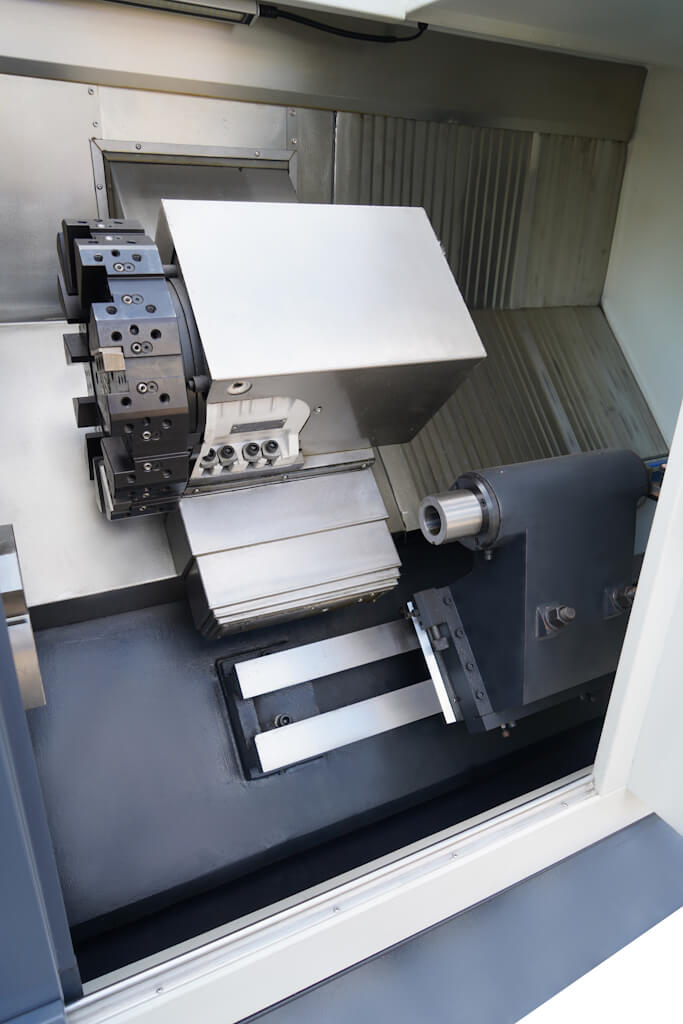

На станке установлена сервогидравлическая револьверная головка на 12 инструментов. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 25х25 мм (2 шт.) и для инструмента с хвостовиком круглого сечения диаметром 40 мм (2 шт.)

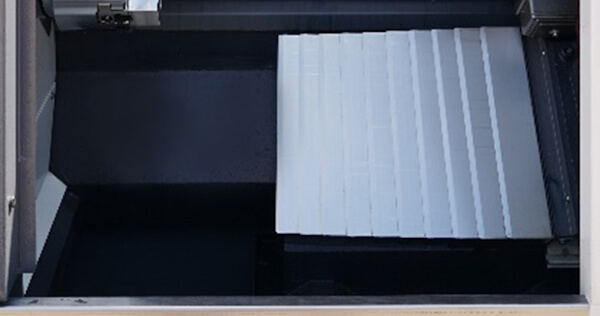

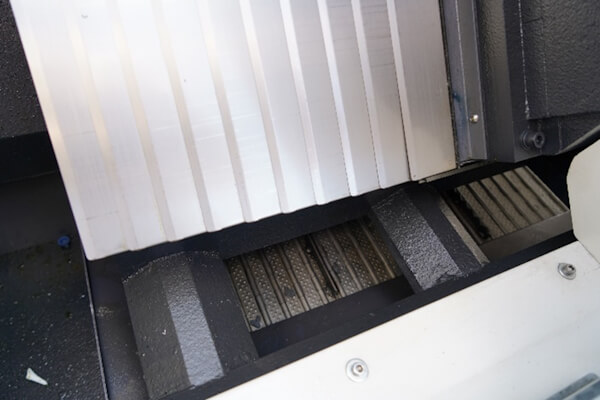

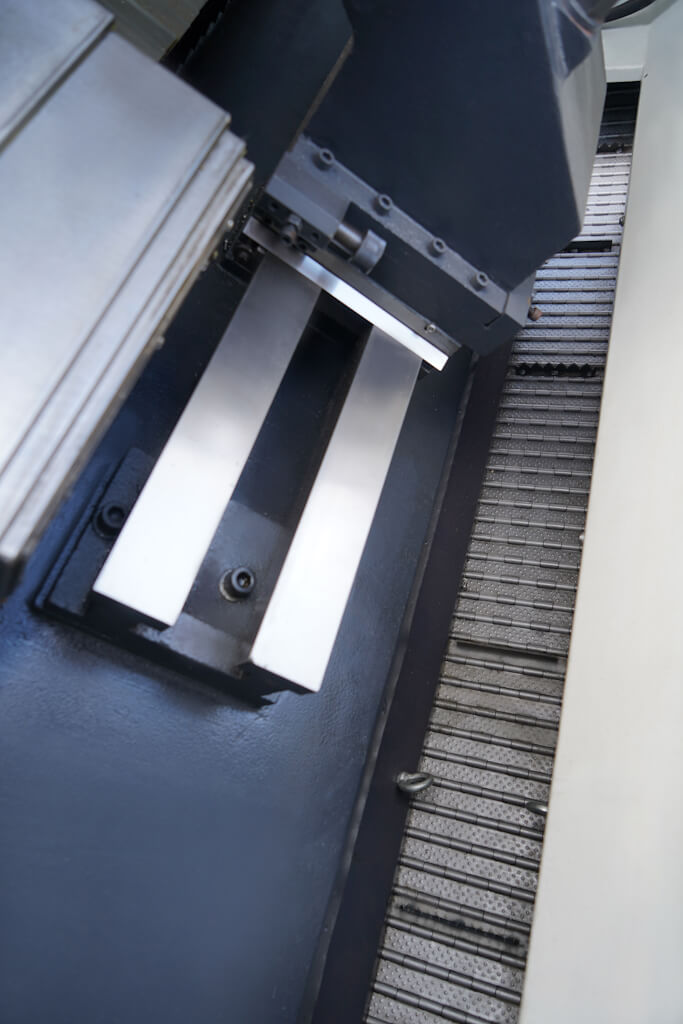

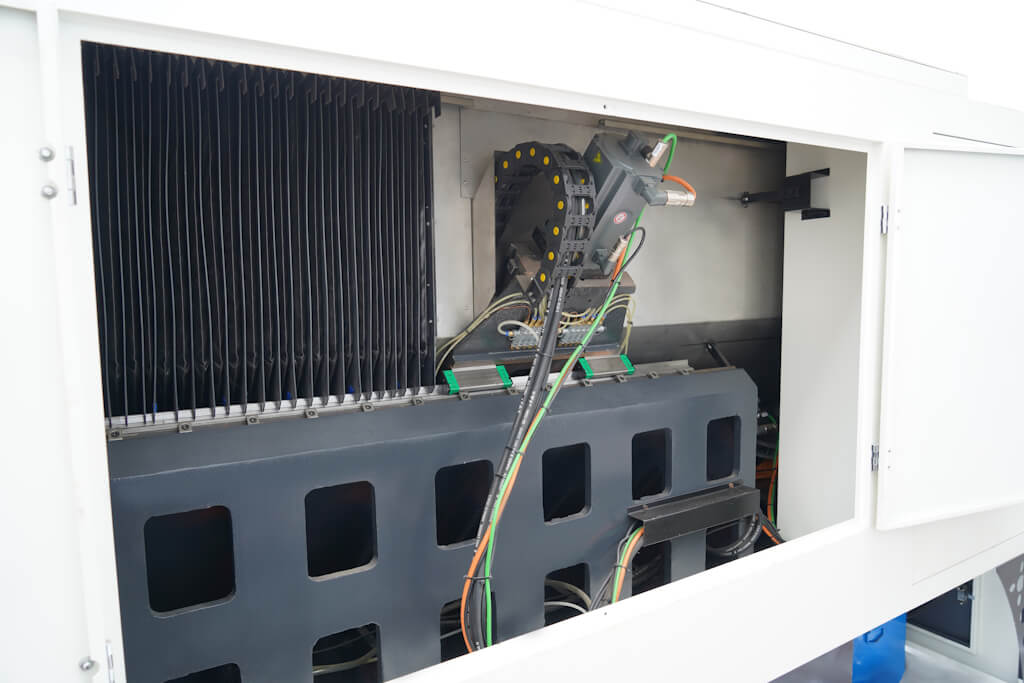

Все направляющие станка закрыты металлическими кожухами.

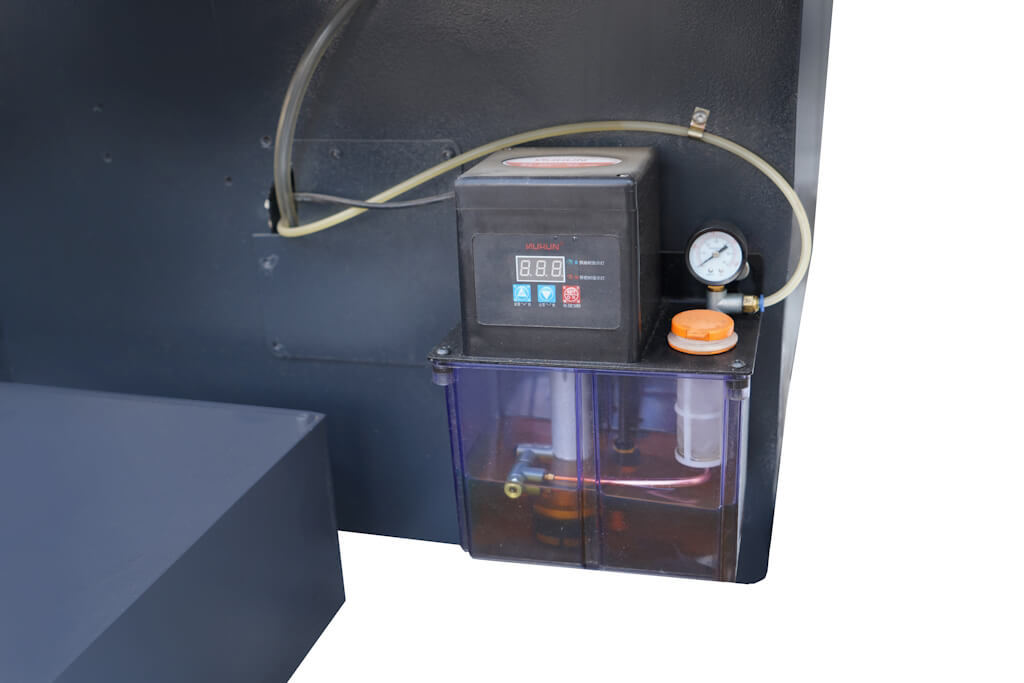

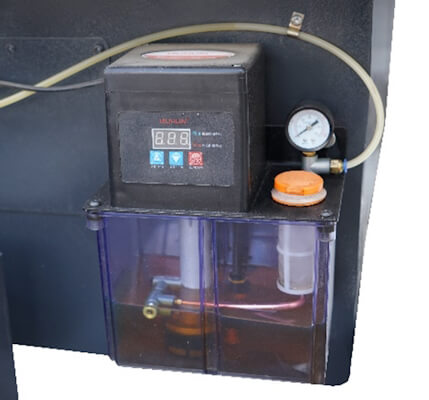

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка. Данный блок позволяет выставить периодичность частоты смазки.

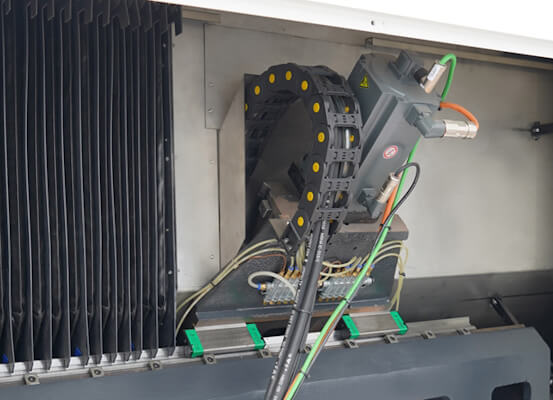

Станок оснащен сервоприводами всемирно известного бренда Siemens.

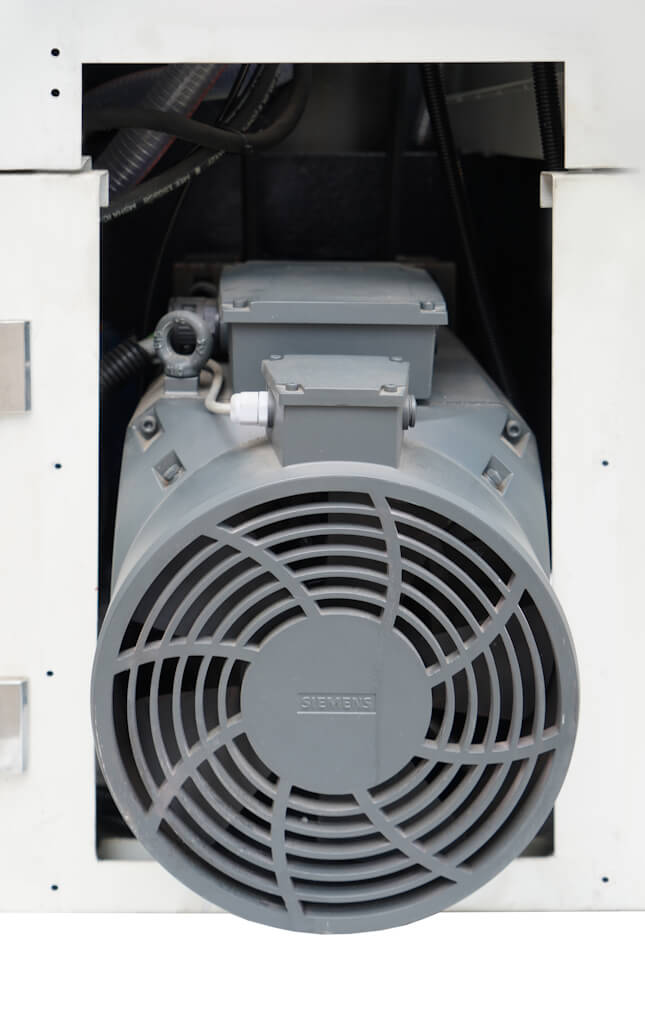

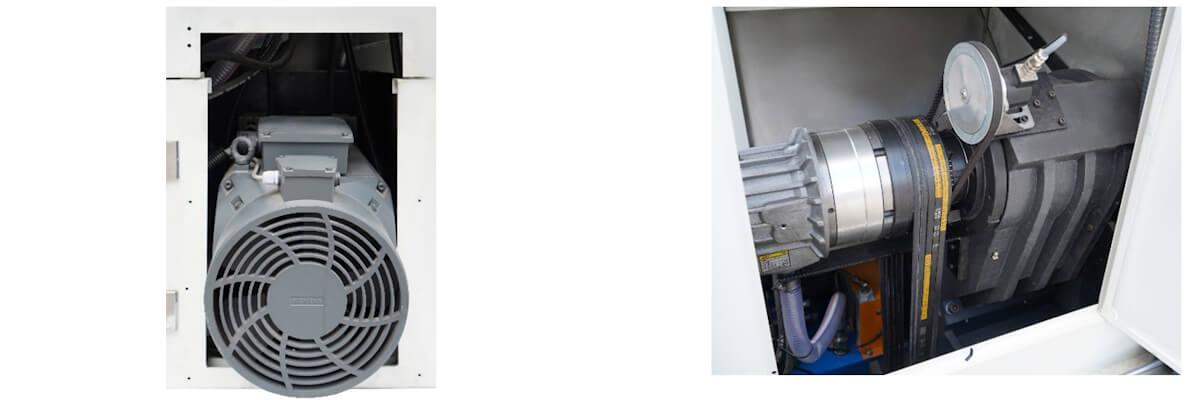

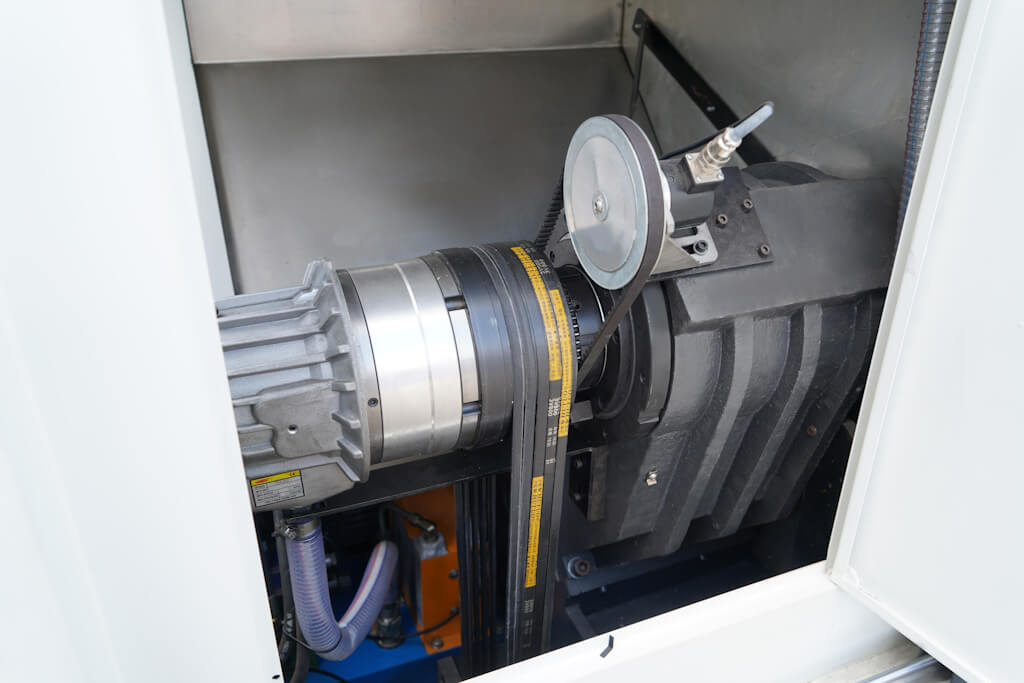

Станок оснащен частотным и надежным двигателем бренда Siemens мощностью 15 кВт. Вращение на шпиндель передается через клиновые ремни.
Станок оснащен защитой кабинетного типа, которая защищает оператора от попадания стружки и СОЖ.

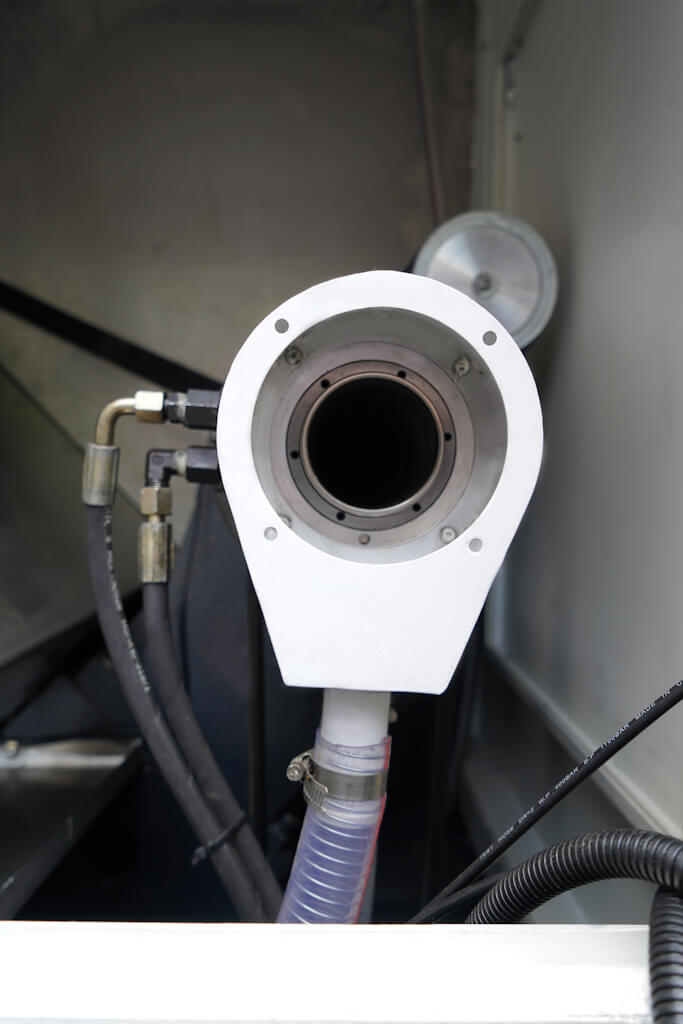

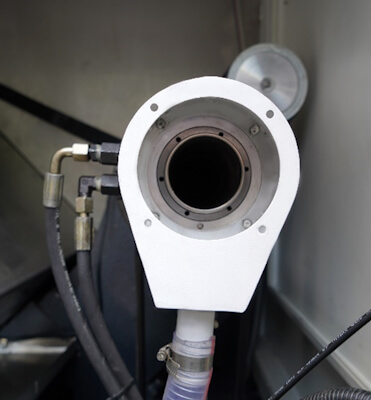

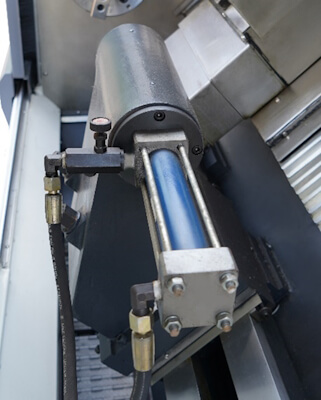

Диаметр сквозного отверстия шпинделя составляет 79 мм. В отверстие шпинделя также встроена система зажима гидравлического патрона с помощью тяговой трубки, диаметр отверстия тяговой трубки составляет 65 мм

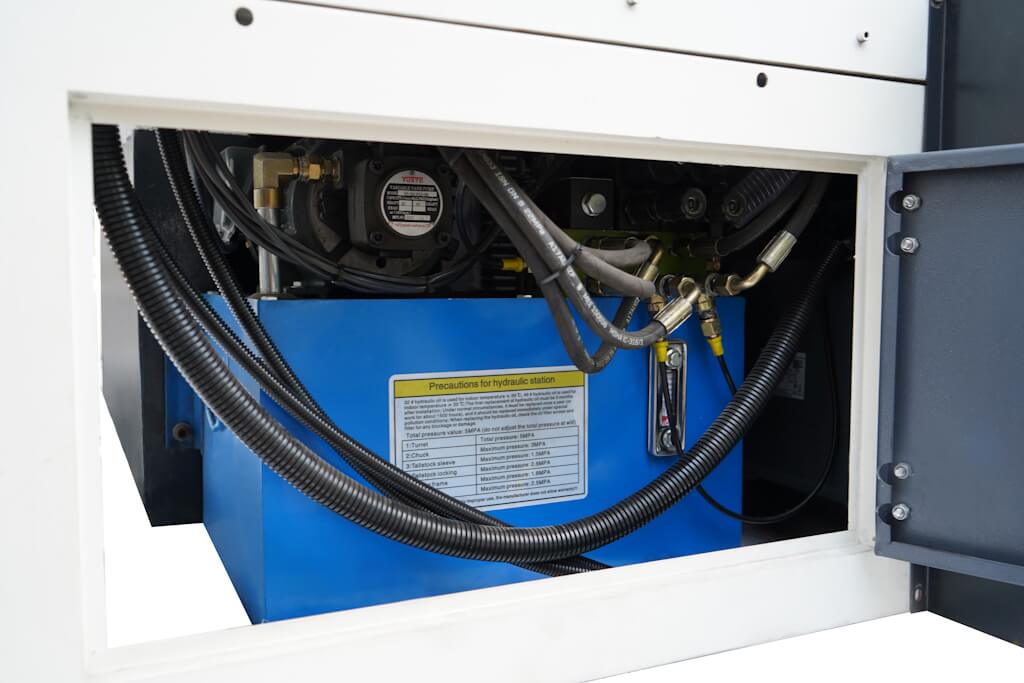

Гидростанция отвечает за работу основных узлов станка таких как гидравлический патрон и задняя бабка.

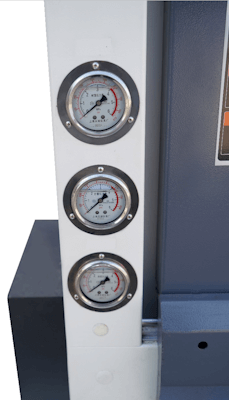

Показатели давления основных узлов станка отображаются на манометрах.

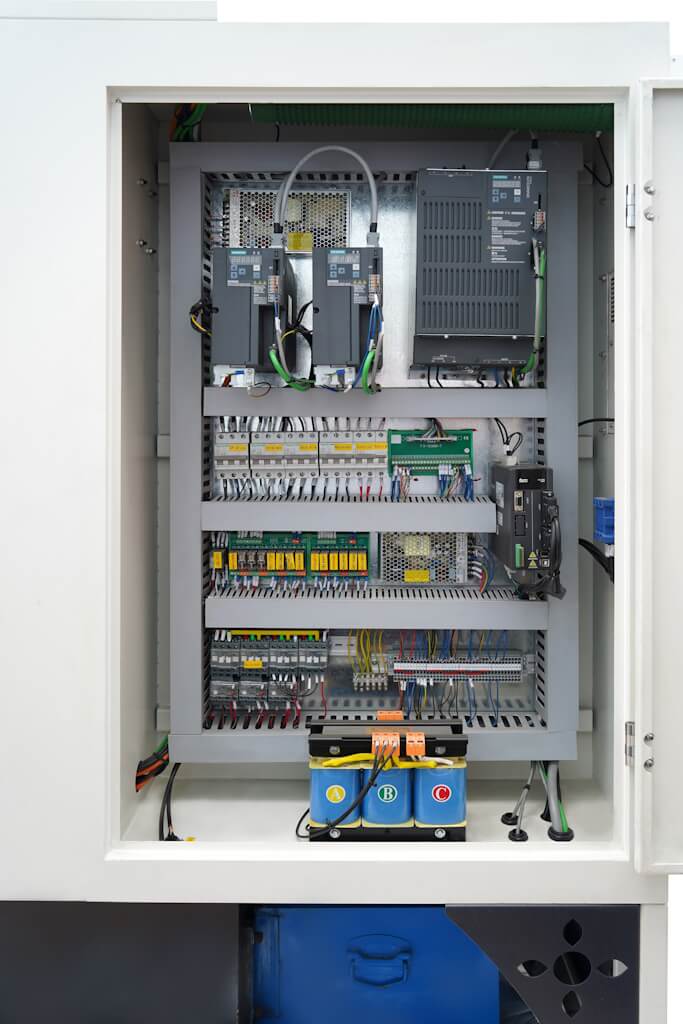

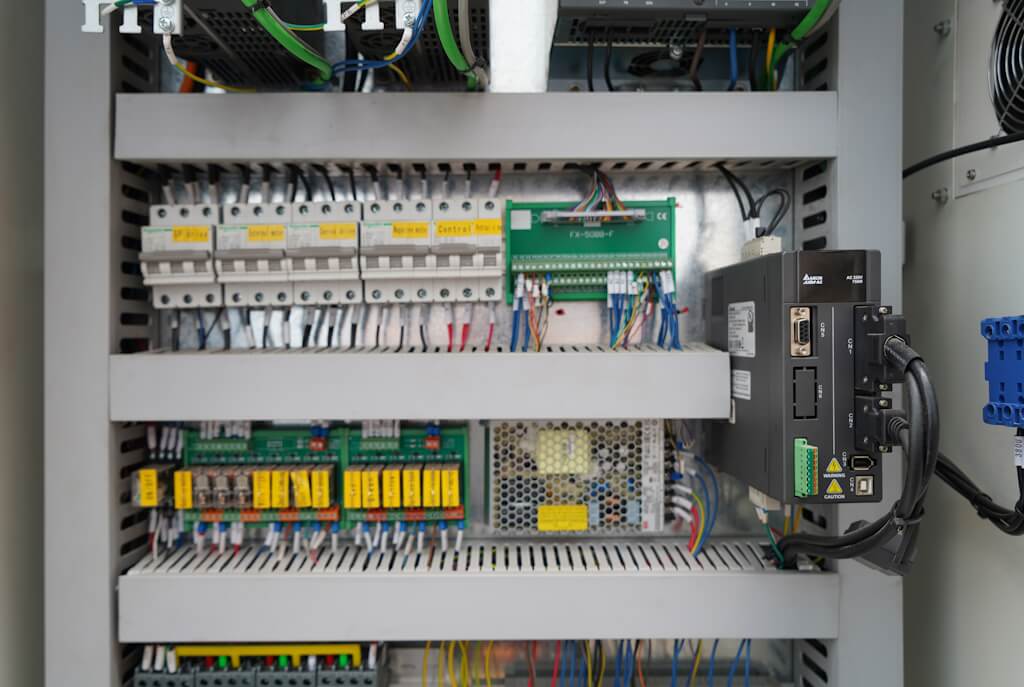

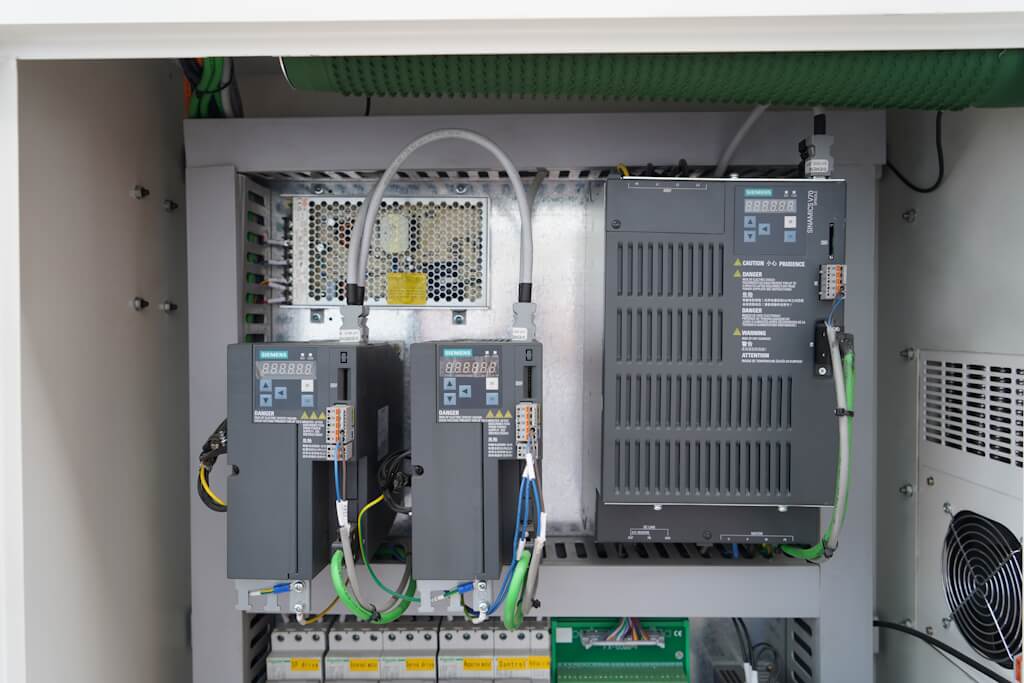

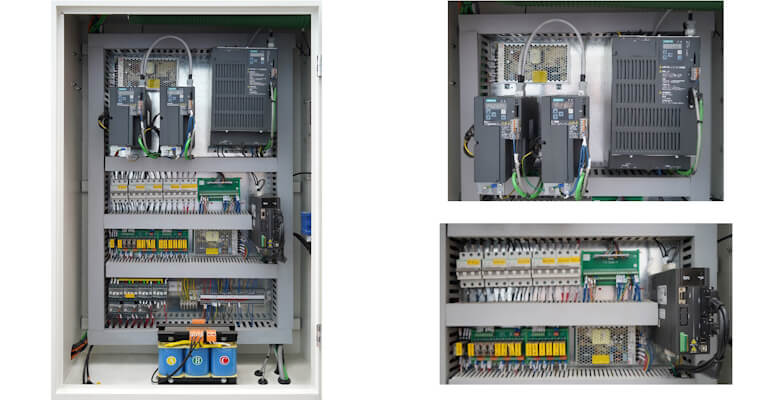

С тыльной стороны станка расположен электрошкаф. Сервоприводы и электрокомпоненты всемирно известных брендов Siemens и Schneider Electric обеспечивают надежную и бесперебойную работу оборудования.

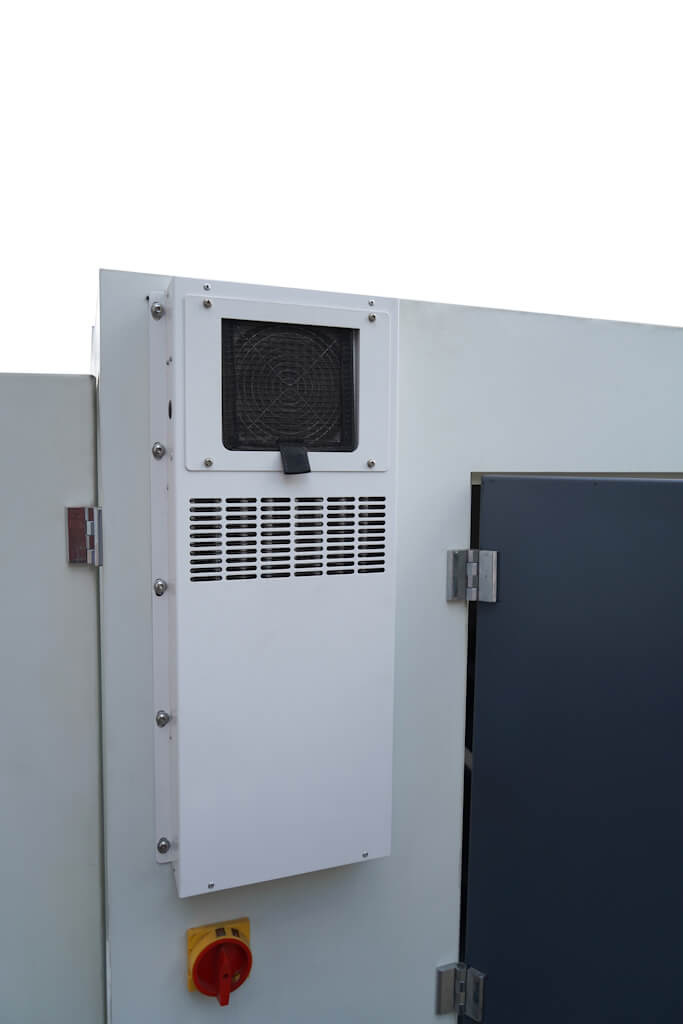

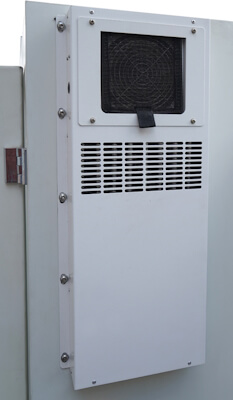

За охлаждение сервоприводов и электрокомпонентов отвечает кондиционер, смонтированный на электрошкаф.

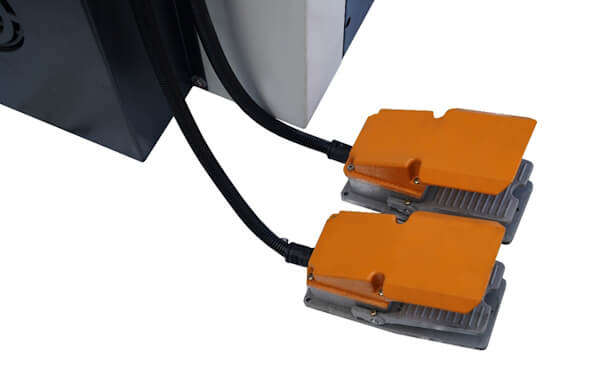

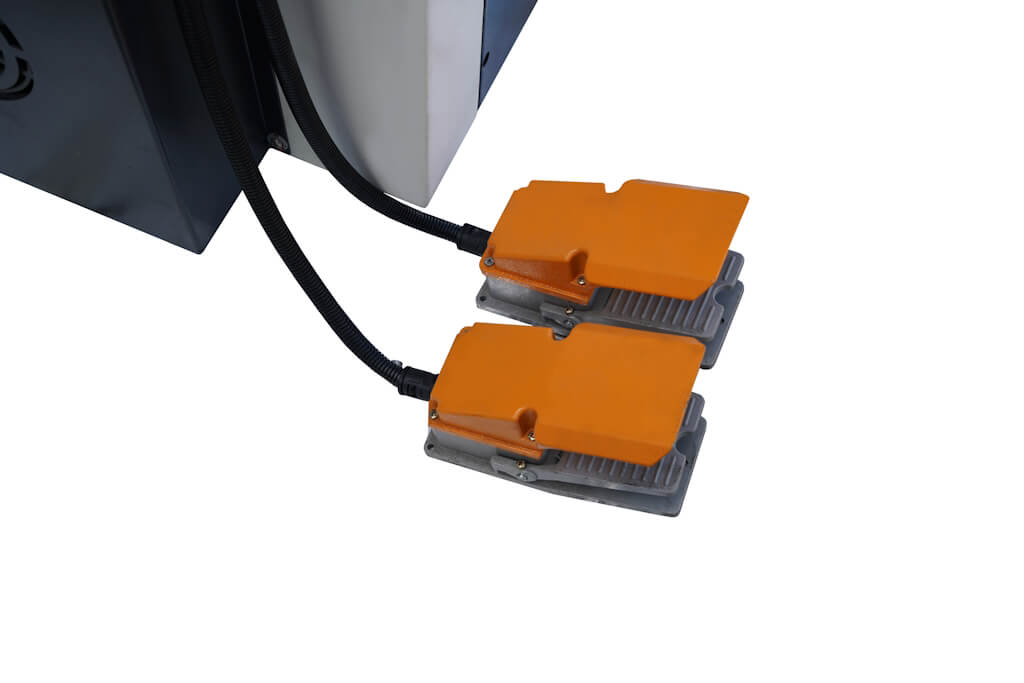

Управление гидравлическим патроном и перемещением пиноли задней бабки осуществляется при помощи двух переносных ножных педалей.

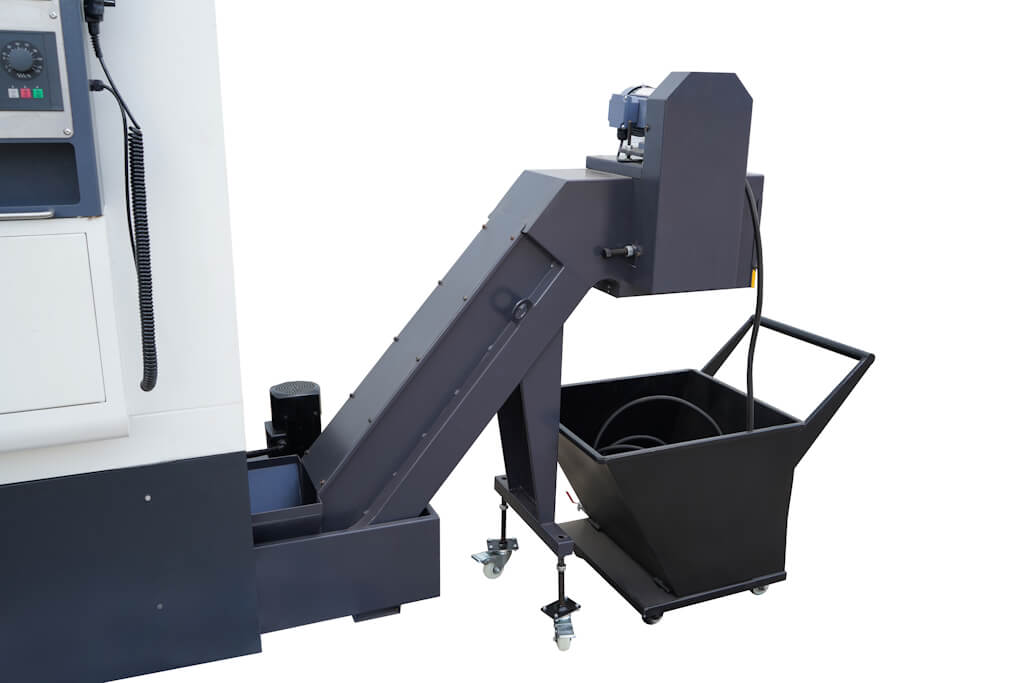

Внутри станка имеется транспортный конвейер для стружки.
Стружка, очищенная от СОЖ попадает в специальную мобильную емкость.

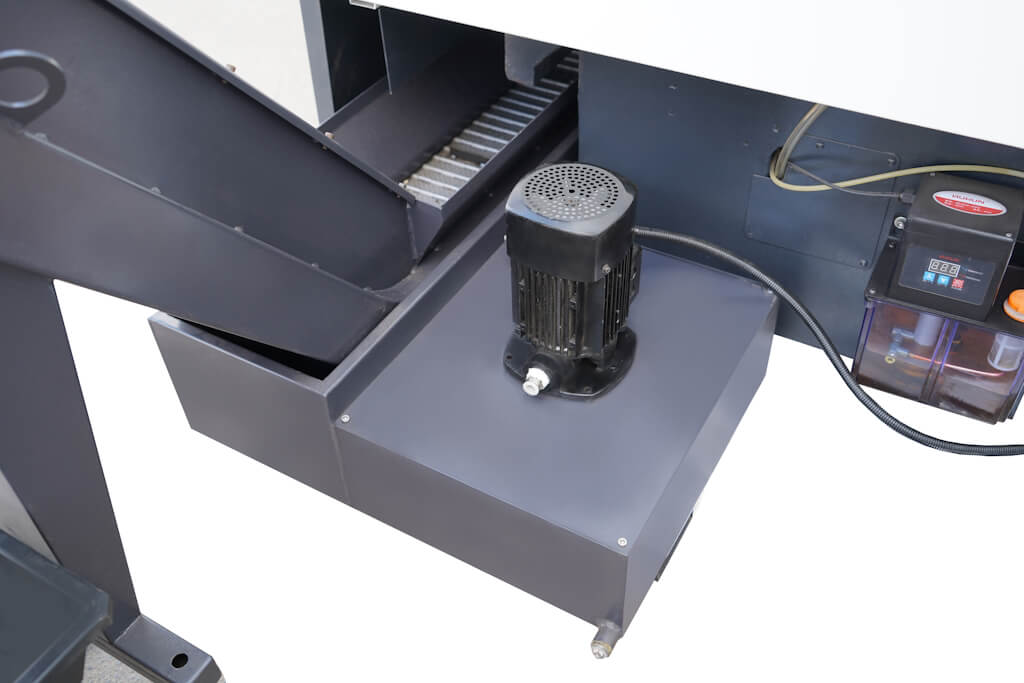

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,37 кВт и резервуар, которые располагаются под станком.

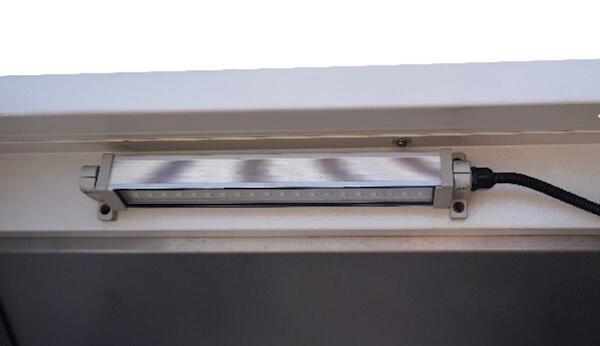

Станок оснащен светодиодным светильником местного освещения.

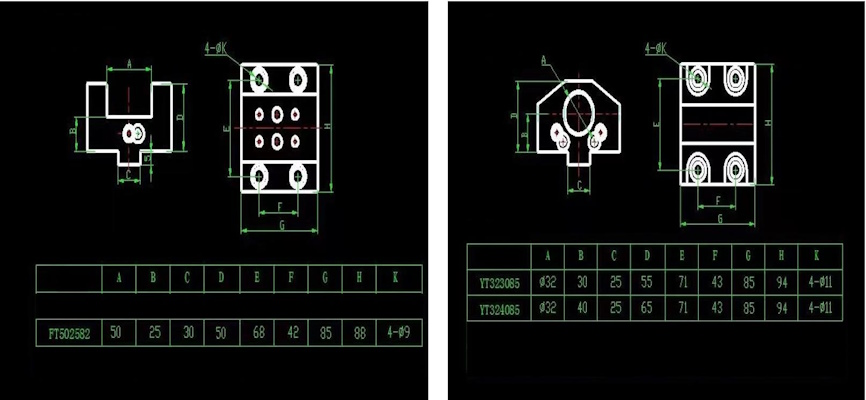

Посадочные размеры для инструментального блока.
В стандартную комплектацию станка входят:
- ЧПУ SIEMENS 808D
- Подшипник шпинделя бренда NSK (Япония)
- Подшипник винта ШВП бренда NSK (Япония)
- Сервогидравлическая револьверная головка на 12 инструментов бренда XJG(Тайвань)
- Главный двигатель и сервопривода бренда SIEMENS
- Направляющие бренда HTPM / HIWIN / PMI (Тайвань)
- ШВП бренда TBI / PMI (Тайвань)
- Устройство автоматической смазки
- Гидравлическая станция
- Станция СОЖ
- Конвейер удаления стружки
- Гидравлический 3-х кулачковый патрон 250 мм
- Гидравлическая автоматическая задняя бабка
- Ящик для инструментов
- Руководство по эксплуатации на русском языке
