SNC 4550
Характеристики
- Производитель MetalMaster
- Характеристики SNC 4550
- Расстояние между центрами, мм 500
- Макс. диаметр обработки над станиной, мм 450
- Макс. диаметр обработки над суппортом, мм 250
- Скорость шпинделя,об. /мин. 0-4000
- Диаметр сквозного отверстия шпинделя, мм 66
- Диаметр сквозного отверстия тяговой трубки, мм 52
- Торец шпинделя А2-6
- Тип патрона Гидравлический
- Диаметр 3-х кулачкового гидравлического патрона, мм 200
- Диаметр отверстия 3-х кулачкового гидравлического патрона, мм 52
- Перемещение по оси Х, мм 240
- Перемещение по оси Z, мм 500
- Ускоренные подачи X/Z, м./мин. 20/24
- Тип направляющих Линейные
- Резцедержатель Сервогидравлическая револьверная головка
- Количество инструментов 8
- Т-образный паз количество/размер/расстояние, (мм) 5/18/90
- Размер держателя инструмента, мм 25x25
- Размер инструментального блока с квадратным сечением, мм 25x25 (2 шт.)
- Размер инструментального блока с круглым сечением, мм ø32 (2 шт.)
- Задняя бабка Гидравлическая
- Ход задней бабки, мм 300
- Конус пиноли задней бабки МТ5
- Мощность главного двигателя,кВт 11
- Мощность двигателя СОЖ, кВт 0,45
- Мощность двигателя гидравлической станции, кВт 1,5
- Крутящий момент серводвигателя X/Z, Нм 8/8
- Точность позиционирования X/Z, мм 0,01 / 0,01
- Повторяемость X/Z, мм 0,004 / 0,004
- Габаритные размеры станка (ДхШхВ), мм 2300х1750х1750
- Габаритные размеры с конвейером (Д×Ш×В), мм 3900×1750×1750
- Габаритные размеры упаковки (ДхШхВ), мм 2500х1800х2000
- Вес нетто / брутто, кг 3300 / 3500
Описание токарного станка с чпу с наклонной станиной Metal Master SNC 4550
Metal Master SNC 4550 – это промышленный токарный станок с наклонной станиной и ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий SNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.
Особенности:
- Массивная литая наклонная станина из серого чугуна;
- Массивная чугунная тумба;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Siemens 808D (Германия);
- Простота в программировании;
- Серводвигатели Siemens (Германия);
- Главный частотный двигатель Siemens (Германия);
- 8-ми позиционная револьверная головка для инструмента XJG (Тайвань);
- Гидравлический 3-х кулачковый патрон;
- Гидравлическая задняя бабка;
- ШВП+ линейные направляющие по осям X/Z бренда HIWIN / PMI (Тайвань);
- Автоматическая централизованная система смазки;
- Диаметр обработки над станиной – 450 мм;
- Расстояние между центрами – 500 мм;

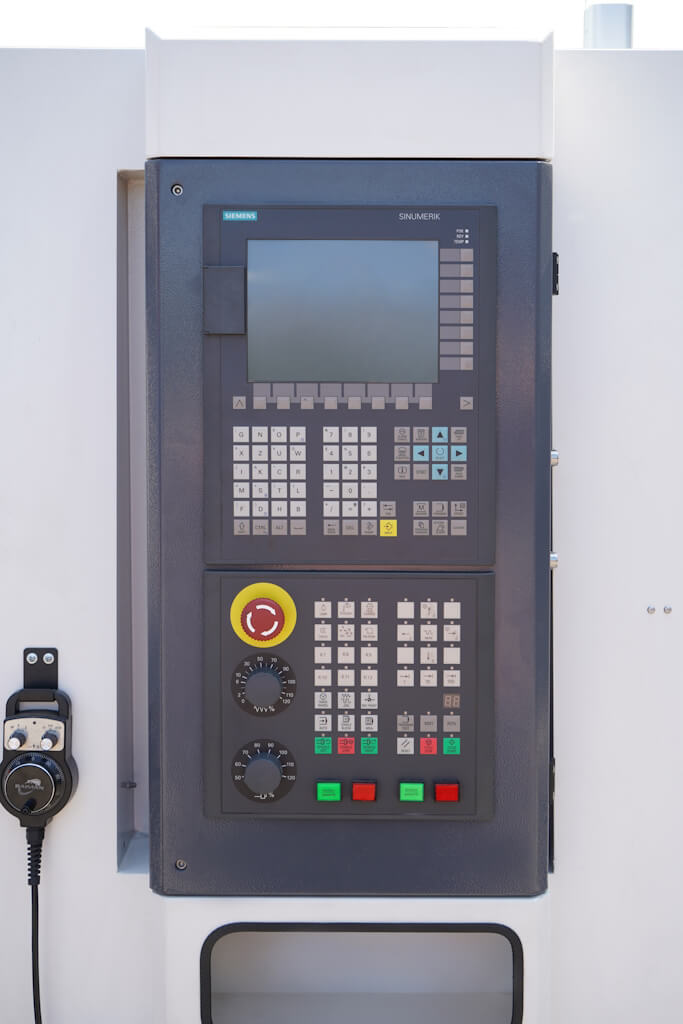

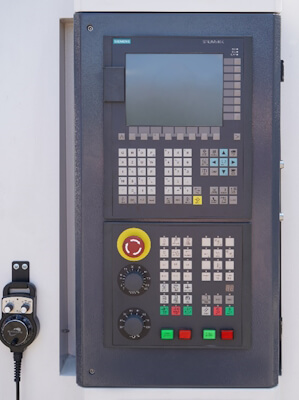

Токарный станок Metal Master SNC 4550 оснащен системой ЧПУ SINUMERIK 808D, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии является оптимальным выбором для станков данного класса.

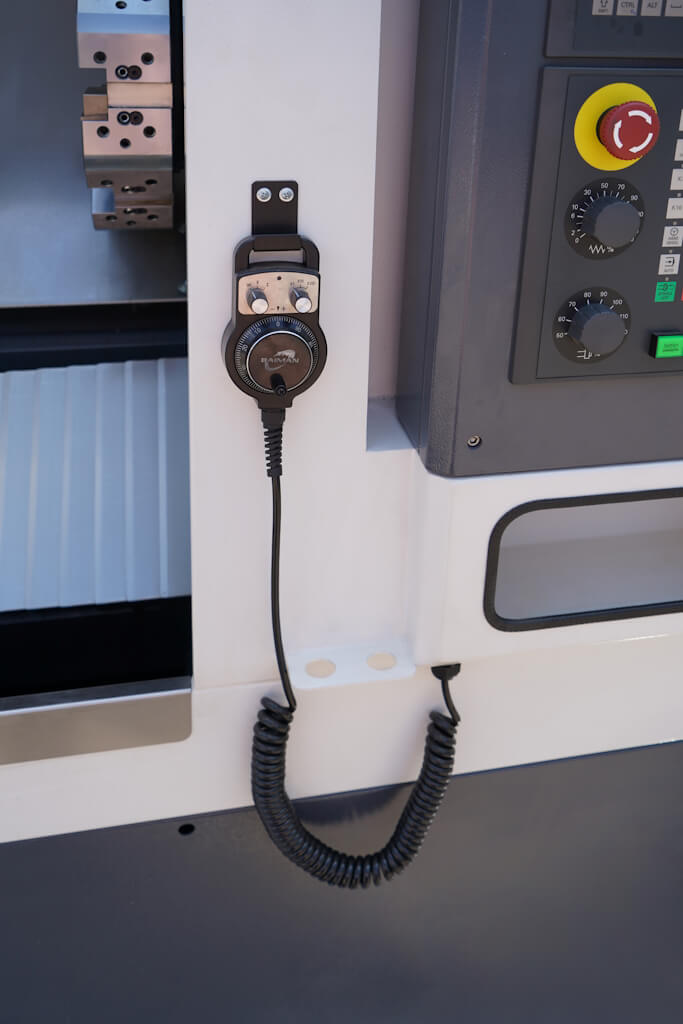

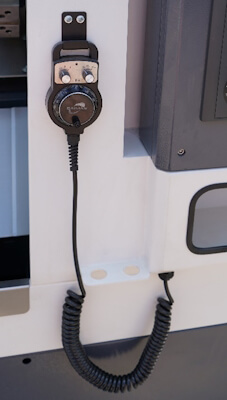

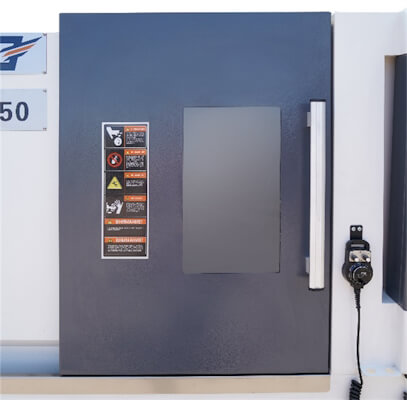

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.

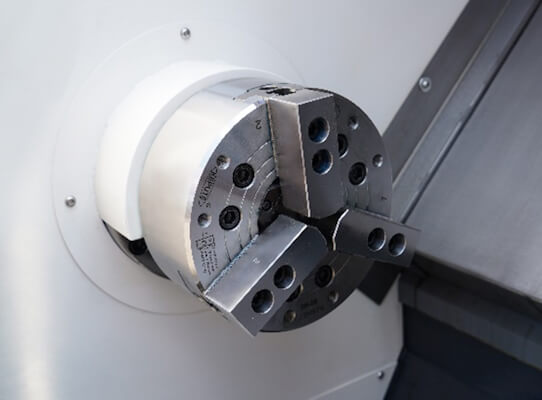

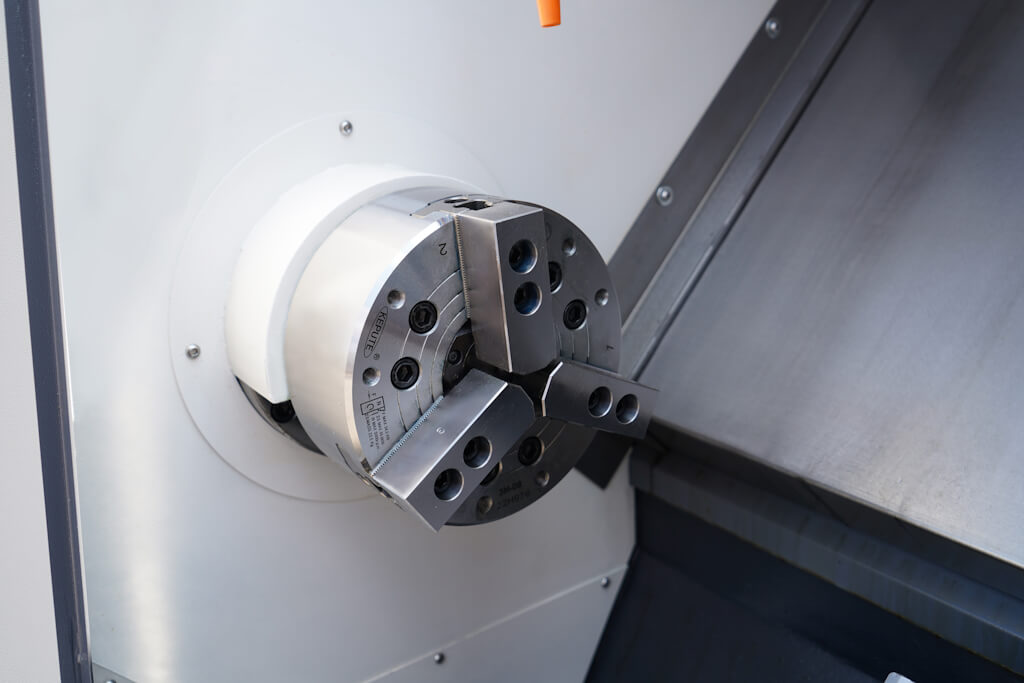

На станке установлен 3-кулачковый гидравлический патрон диаметром 200 мм.

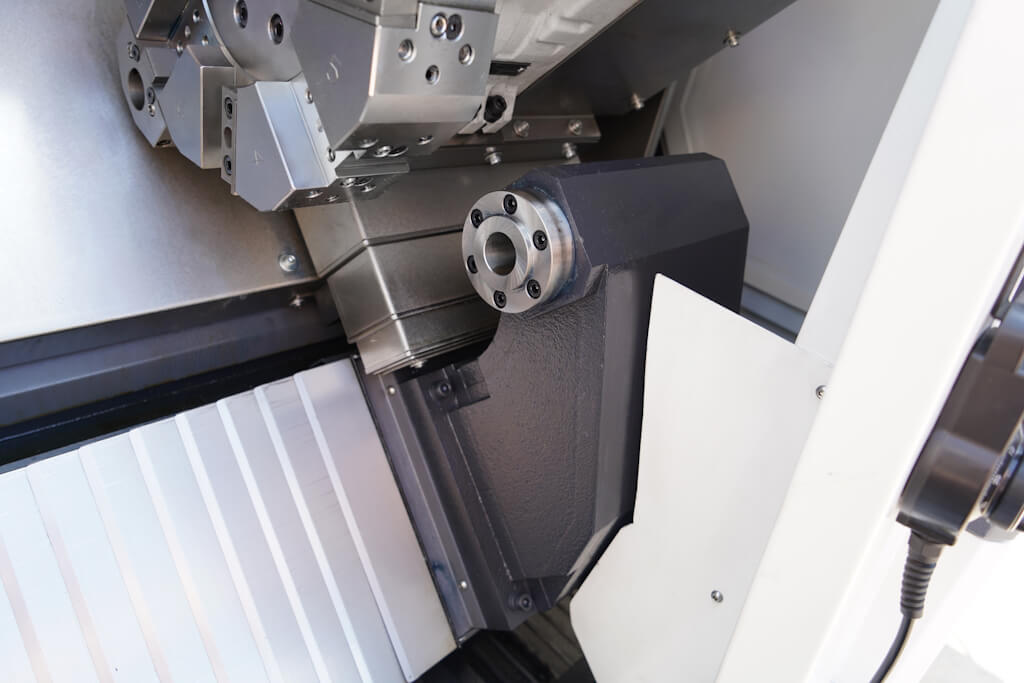

Станок оснащен автоматической гидравлической задней бабкой.

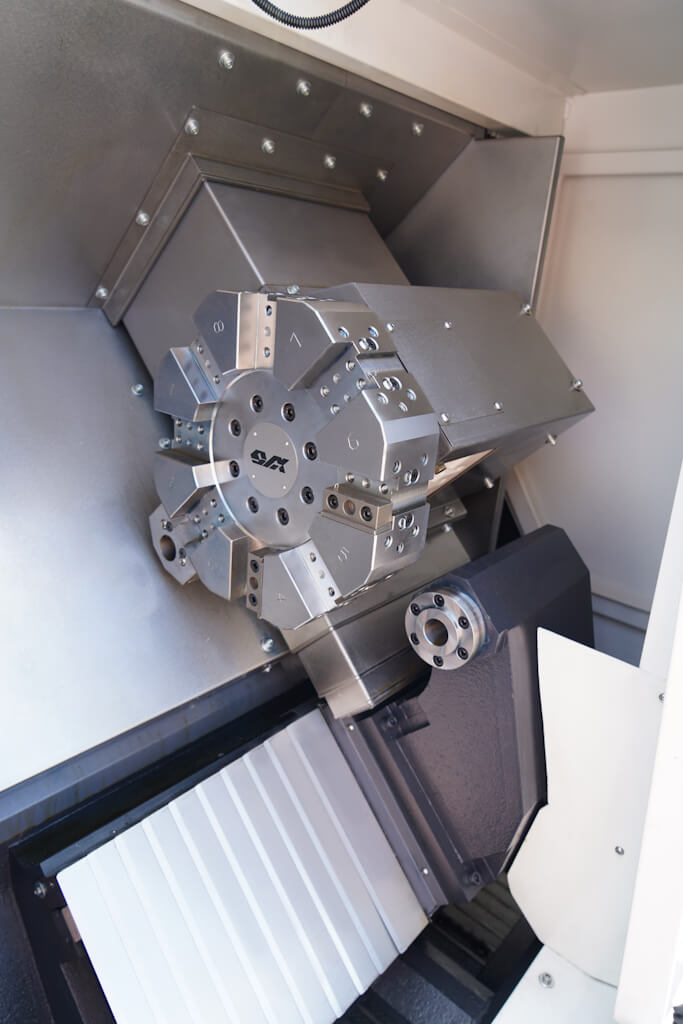

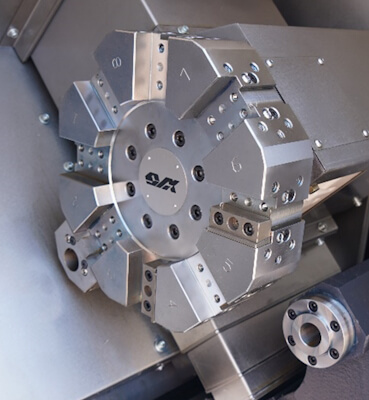

На станке установлена сервогидравлическая револьверная головка на 8 инструментов. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 25х25 мм (2 шт.) и для инструмента с хвостовиком круглого сечения диаметром 32 мм (2 шт.)

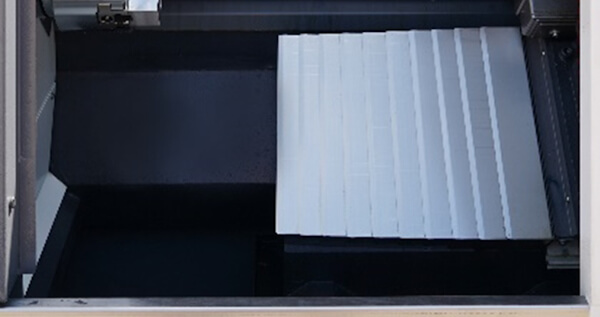

Все направляющие станка закрыты металлическими кожухами.

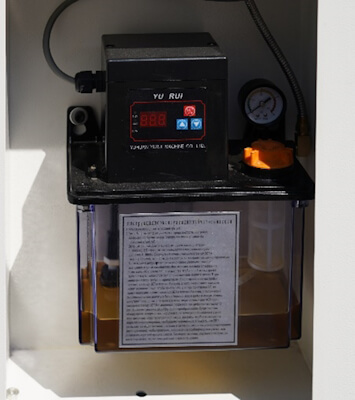

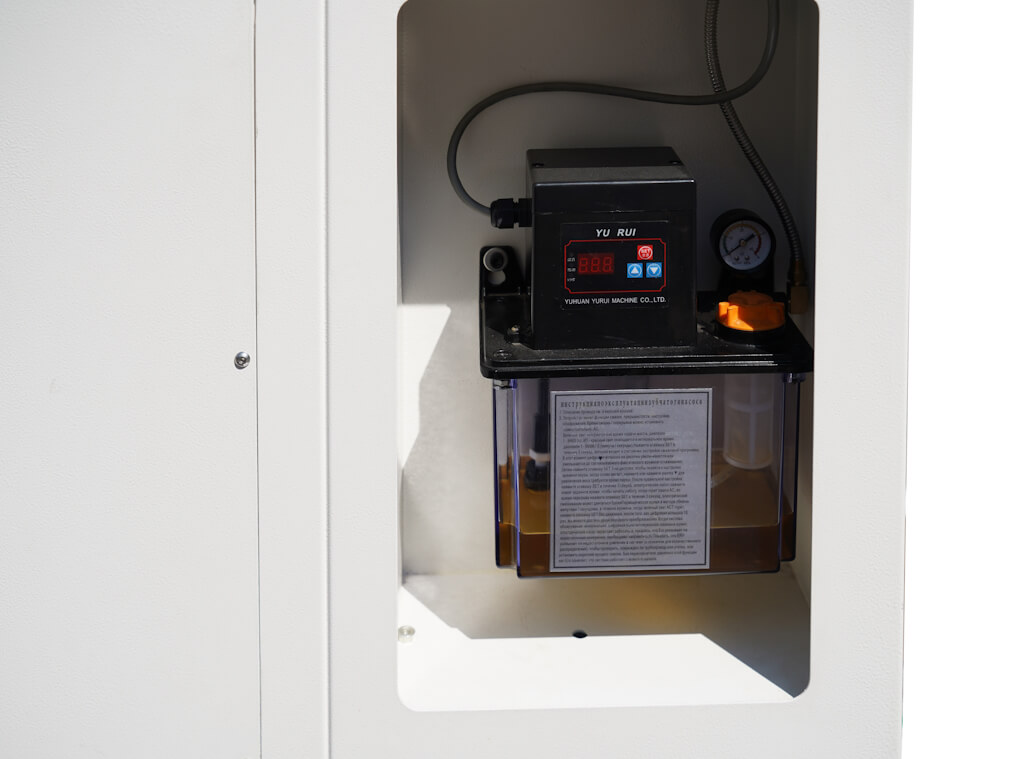

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка. Данный блок позволяет выставить периодичность частоты смазки.

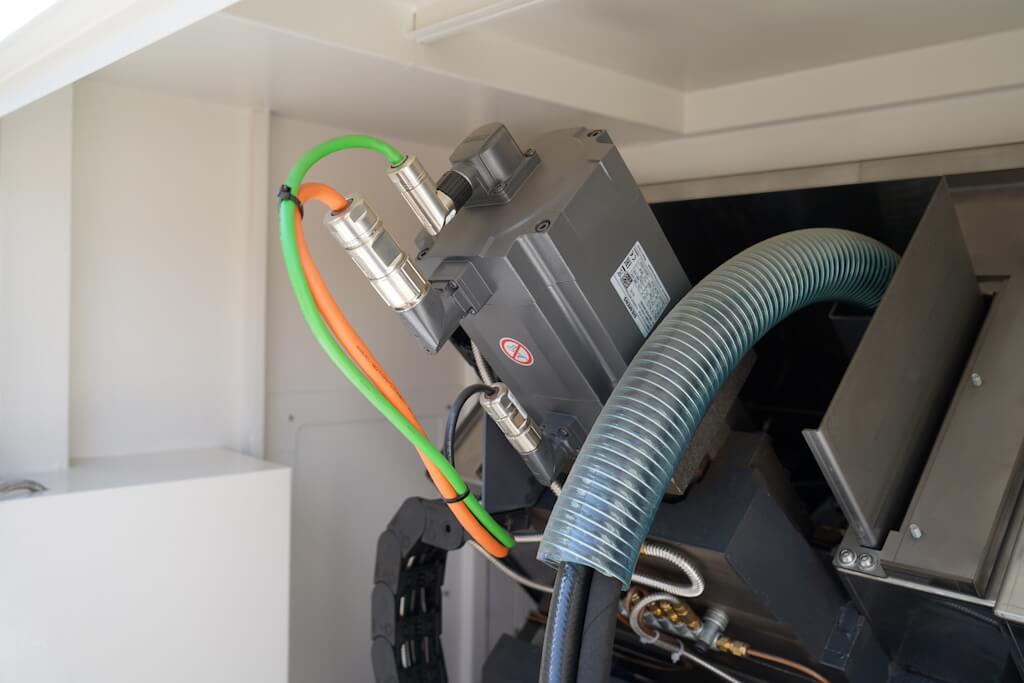

Станок оснащен сервоприводами всемирно известного бренда Siemens.

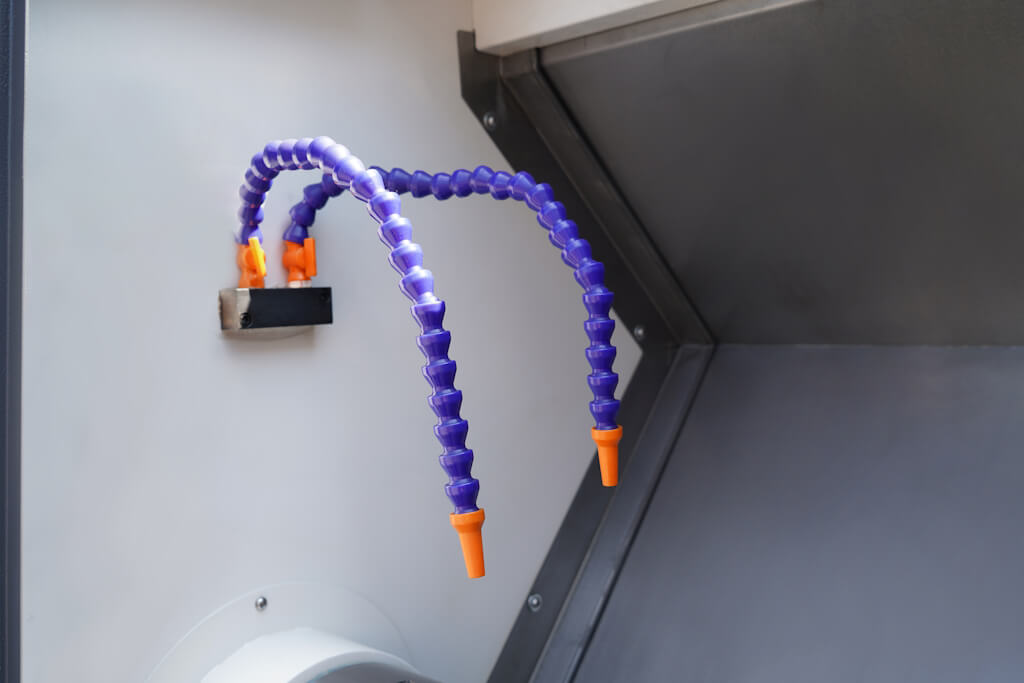

Патрубки СОЖ обеспечивают подачу охлаждающей жидкости в зону обработки.

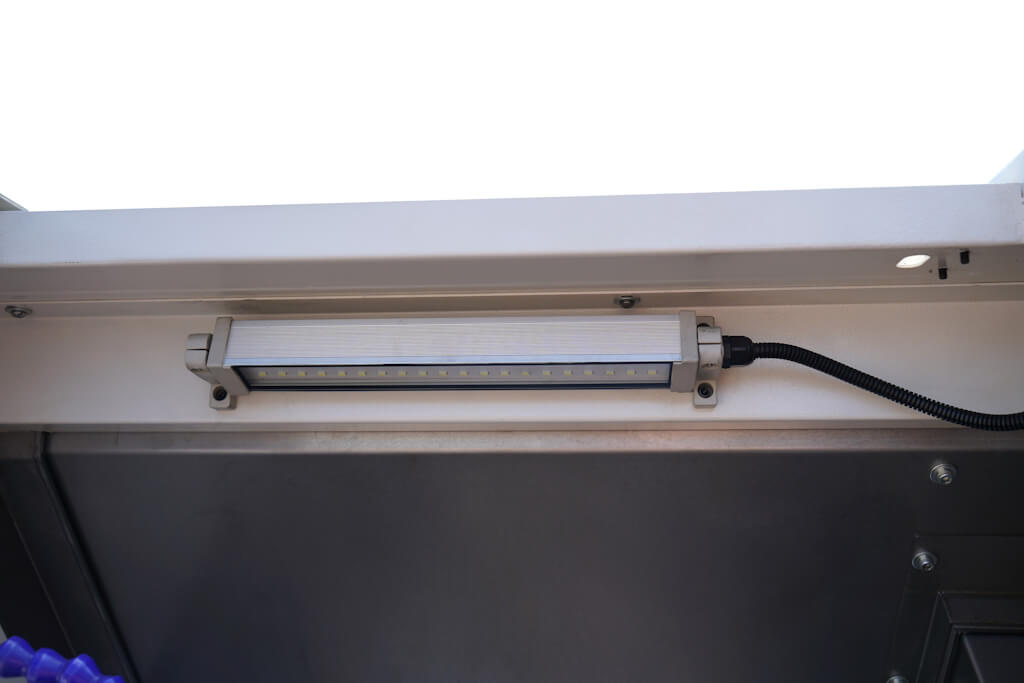

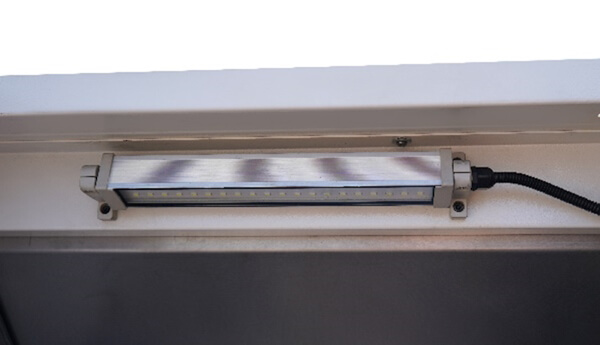

Станок оснащен светодиодным светильником местного освещения.

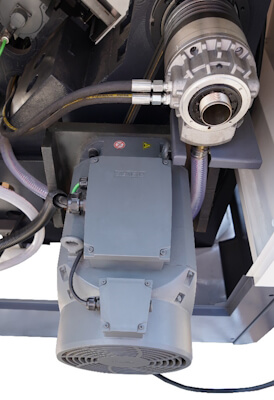

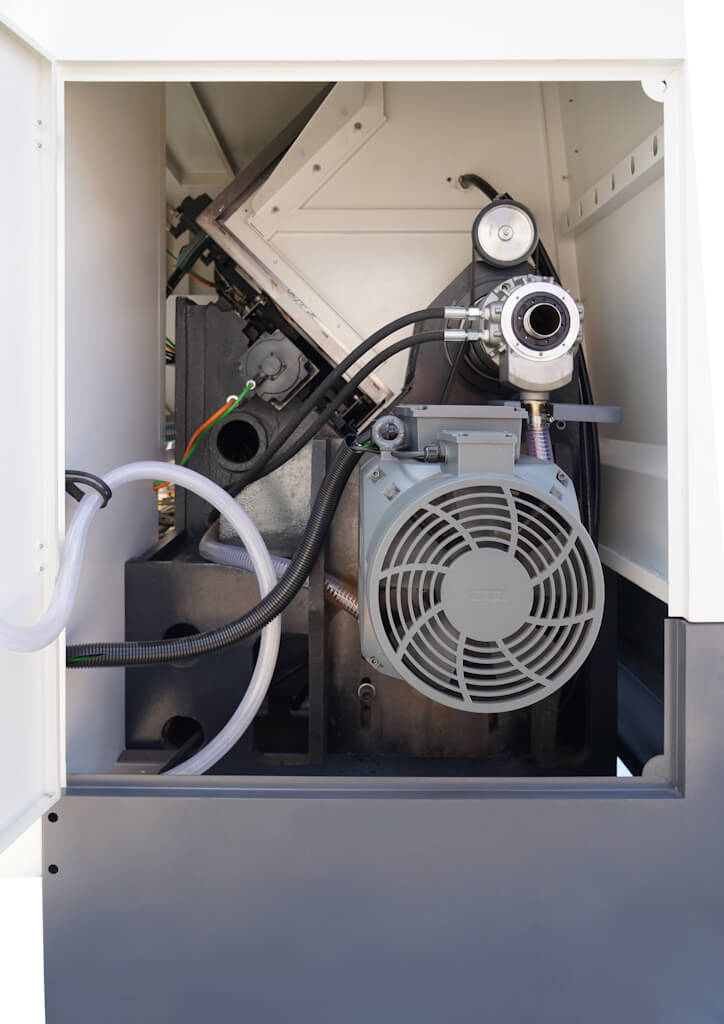

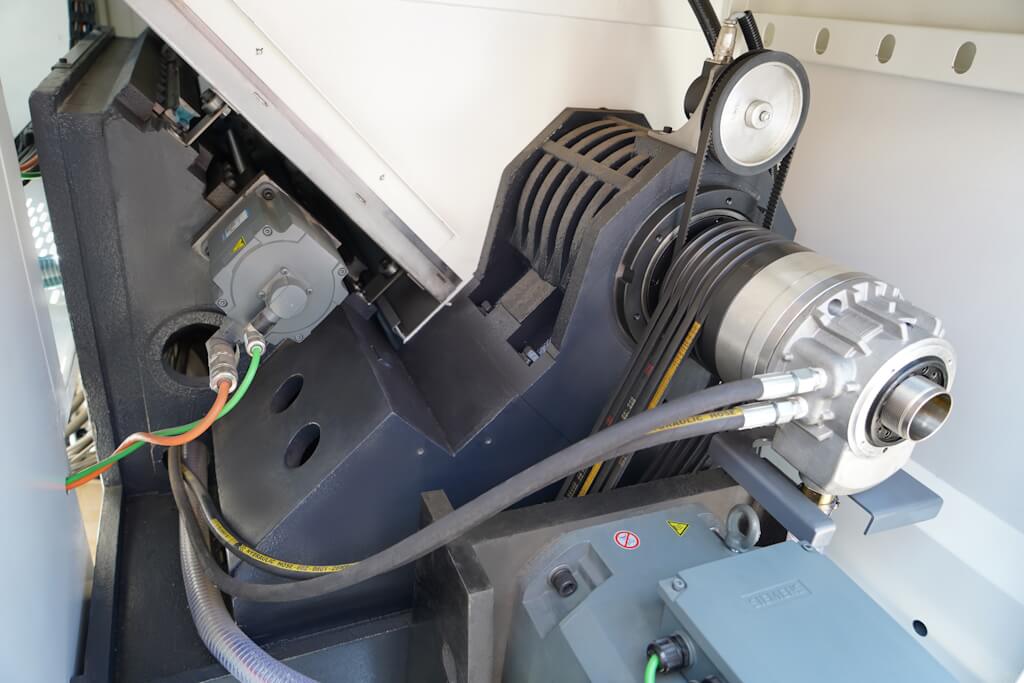

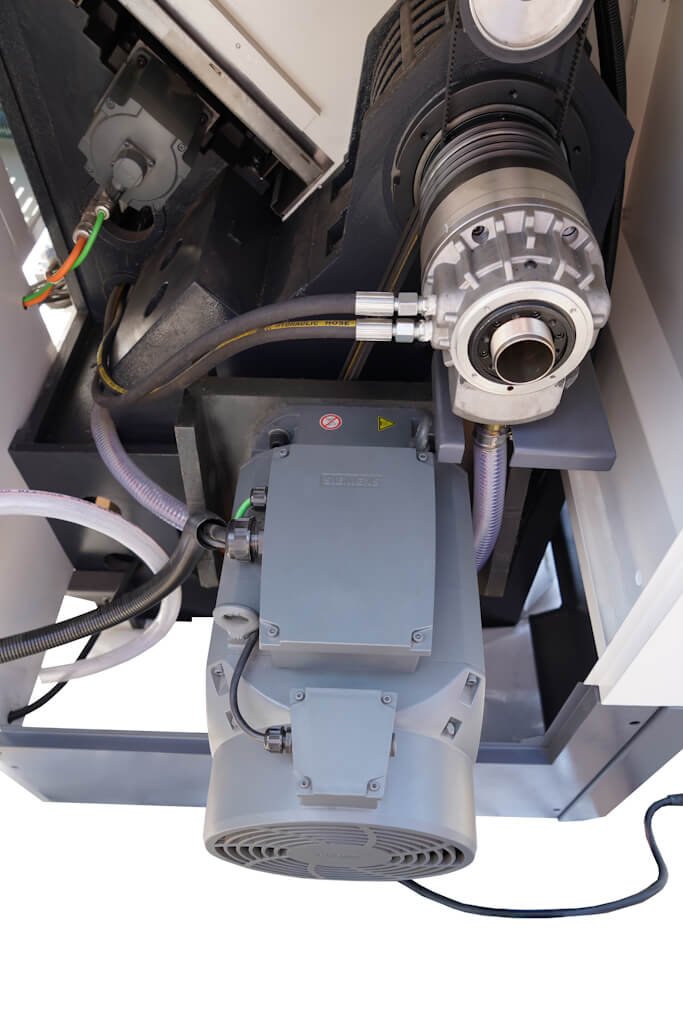

Станок оснащен частотным и надежным двигателем бренда Siemens мощностью 11 кВт. Вращение на шпиндель передается через клиновые ремни.

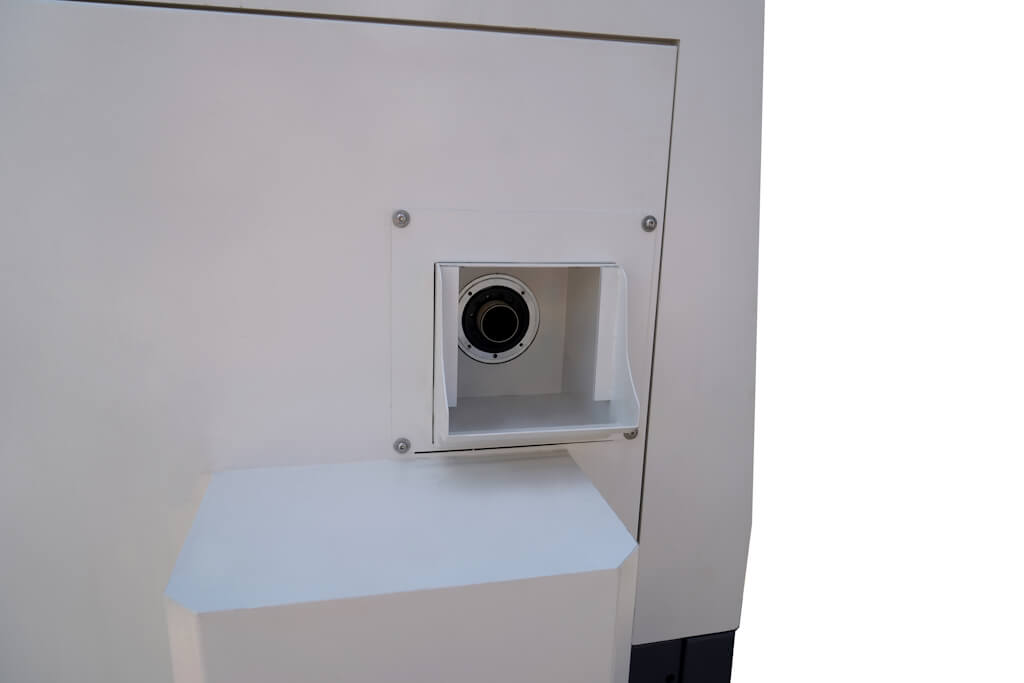

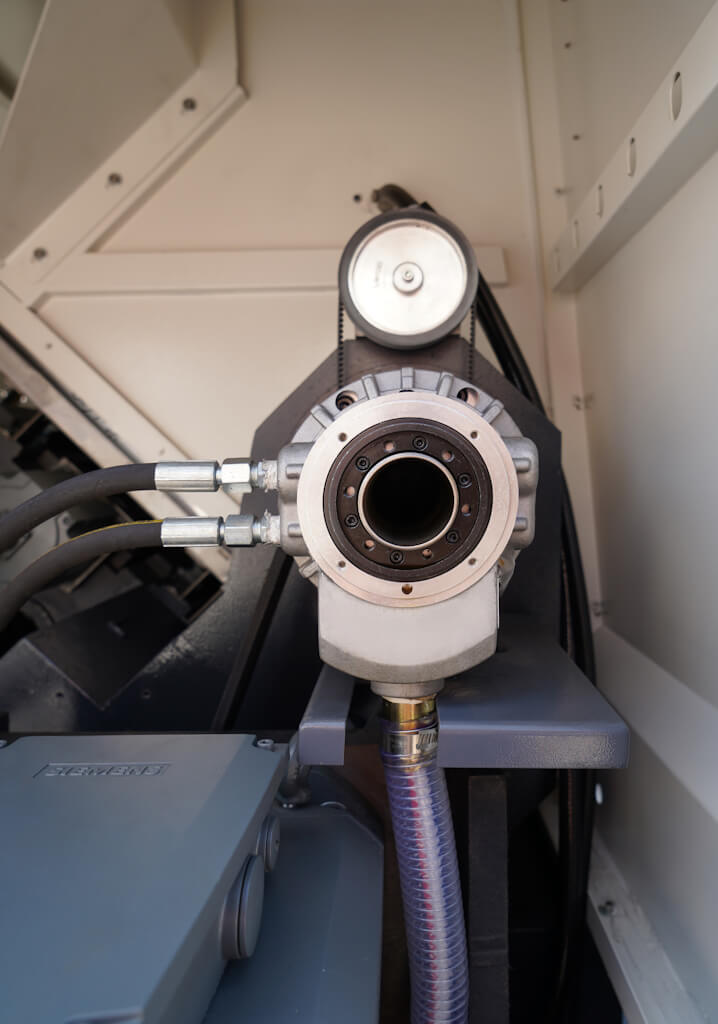

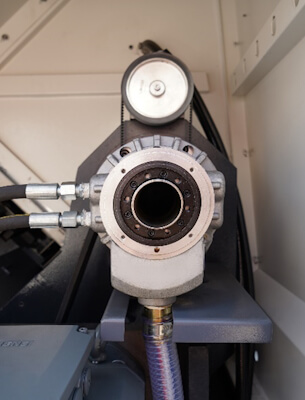

Диаметр сквозного отверстия шпинделя составляет 56 мм. В отверстие шпинделя также встроена система зажима гидравлического патрона с помощью тяговой трубки, диаметр отверстия тяговой трубки составляет 45 мм

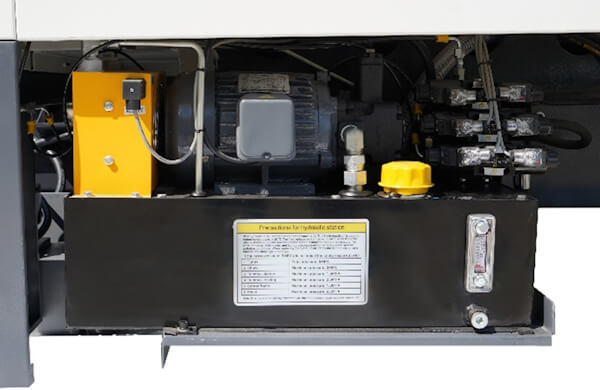

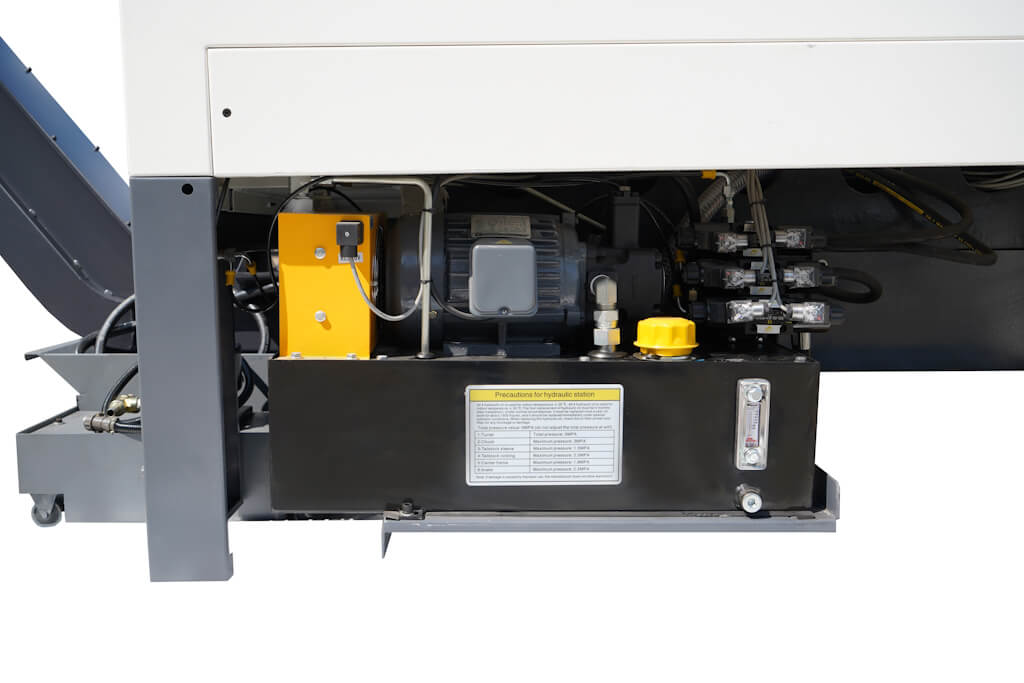

Гидростанция отвечает за работу основных узлов станка таких как гидравлический патрон и задняя бабка.

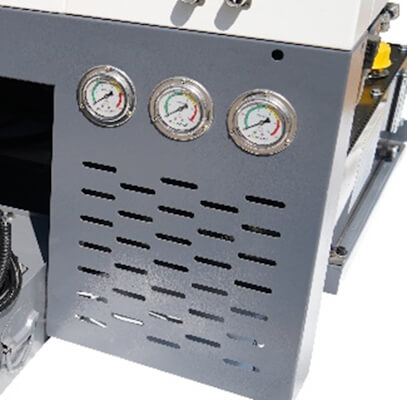

Показатели давления основных узлов станка отображаются на манометрах.

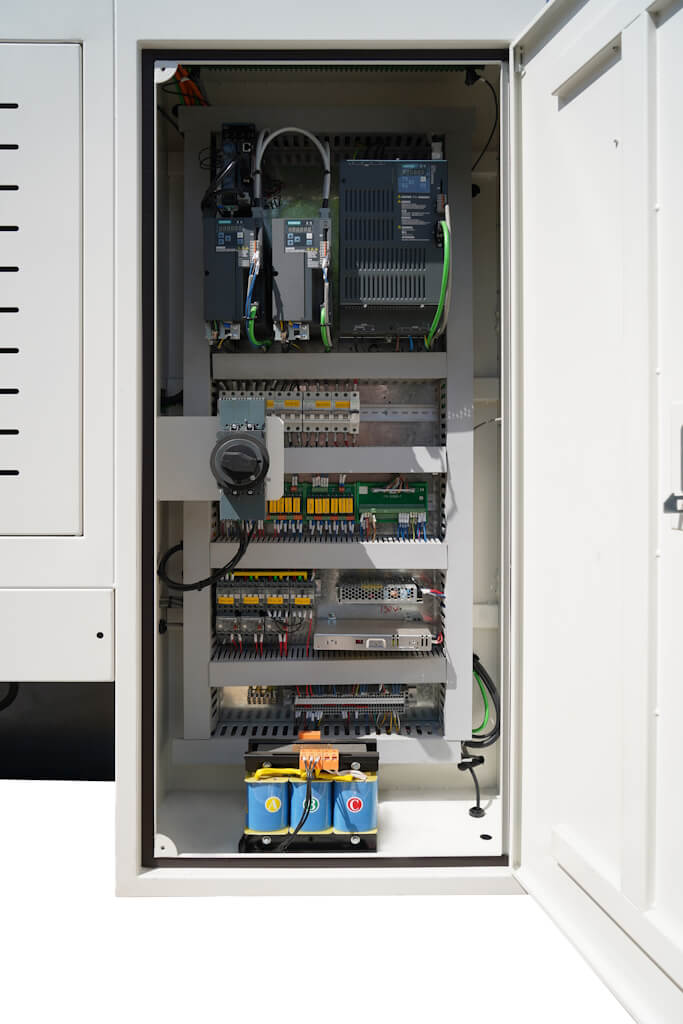

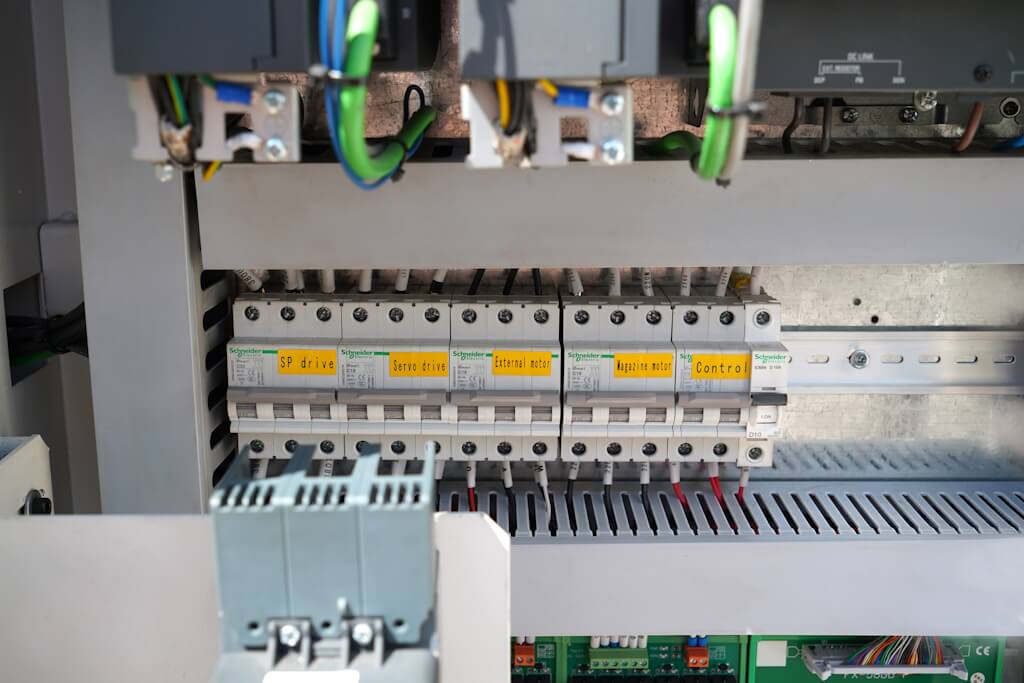

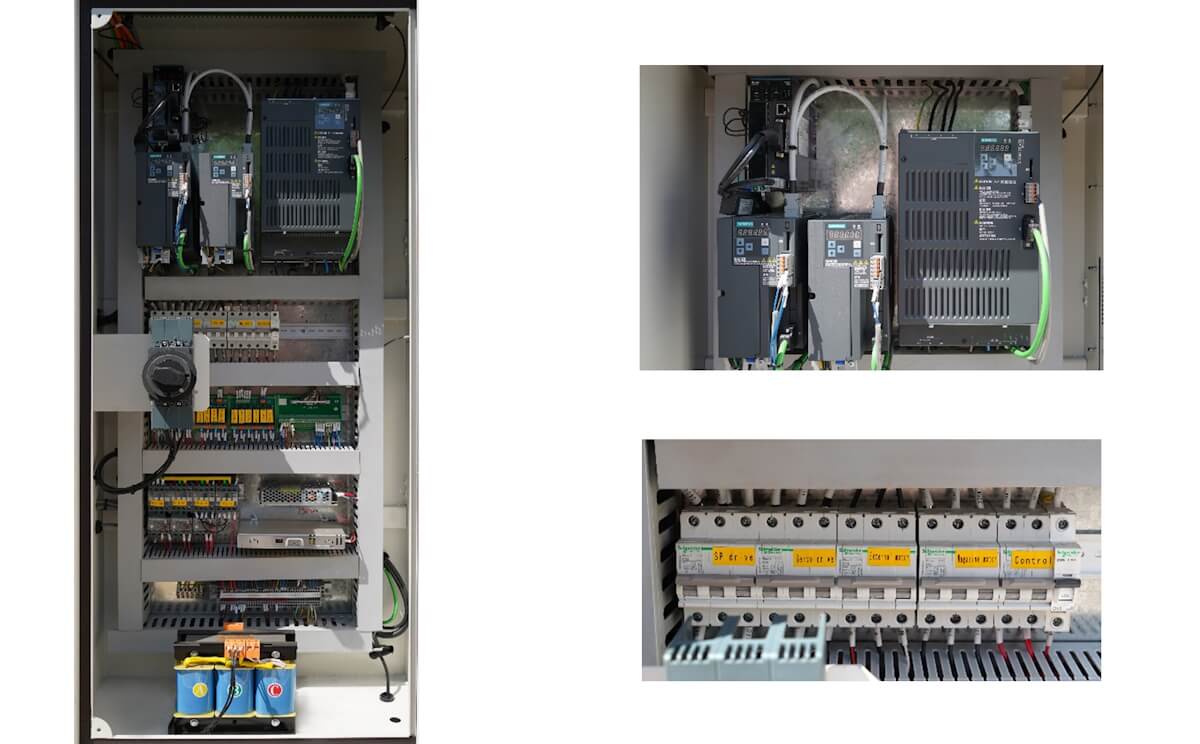

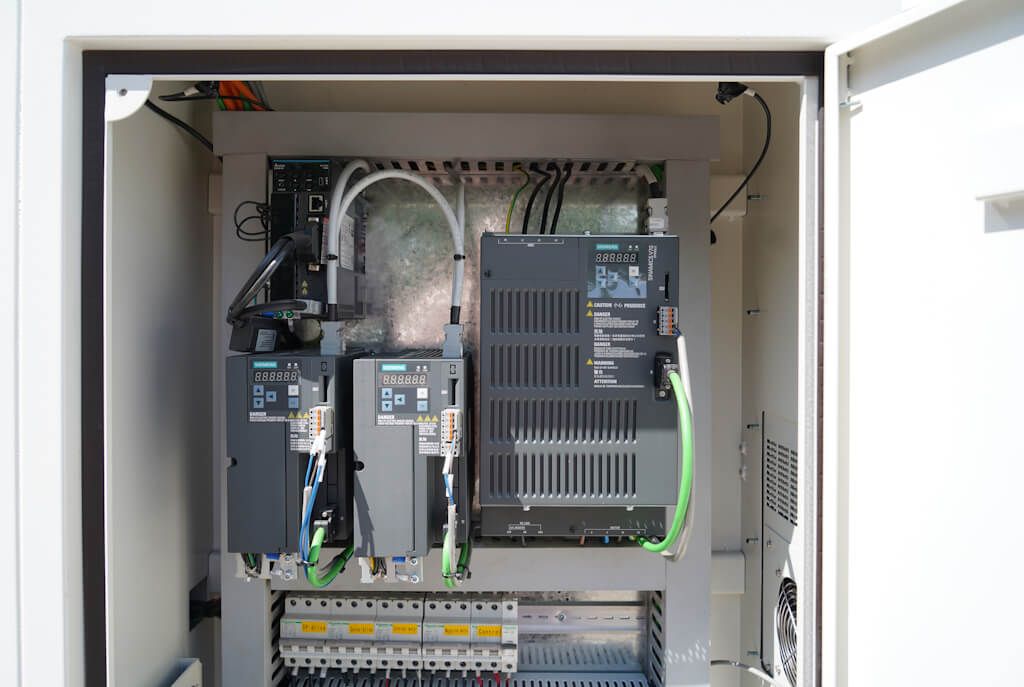

С тыльной стороны станка расположен электрошкаф. Сервоприводы и электрокомпоненты всемирно известных брендов Siemens и Schneider Electric обеспечивают надежную и бесперебойную работу оборудования.

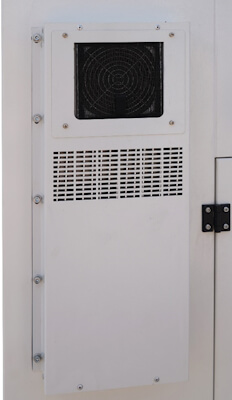

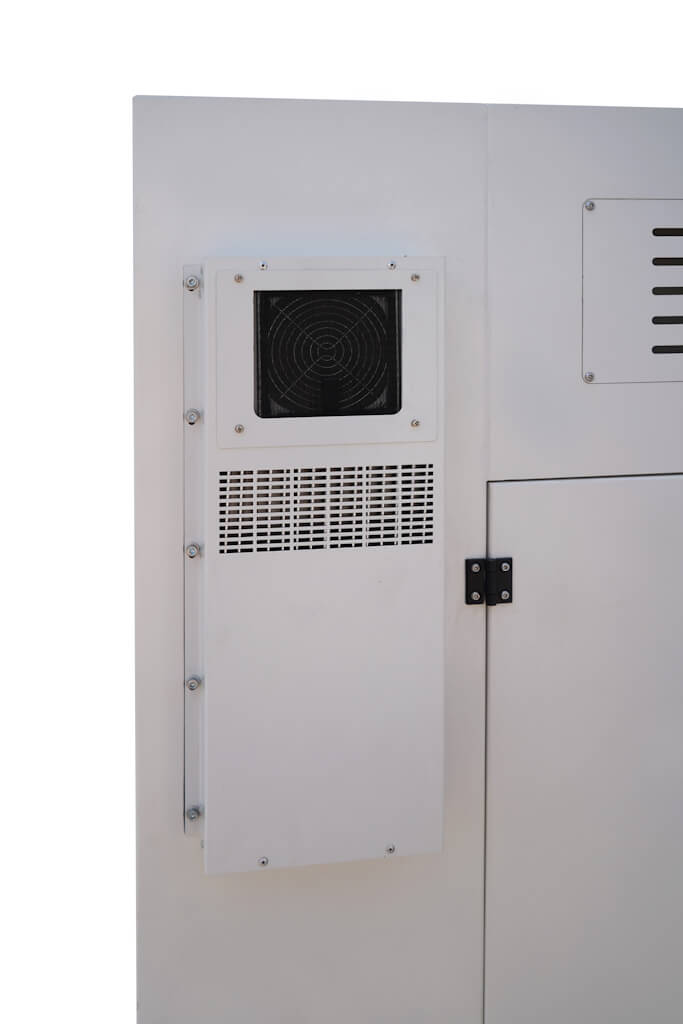

За охлаждение сервоприводов и электрокомпонентов отвечает кондиционер, смонтированный на электрошкаф.

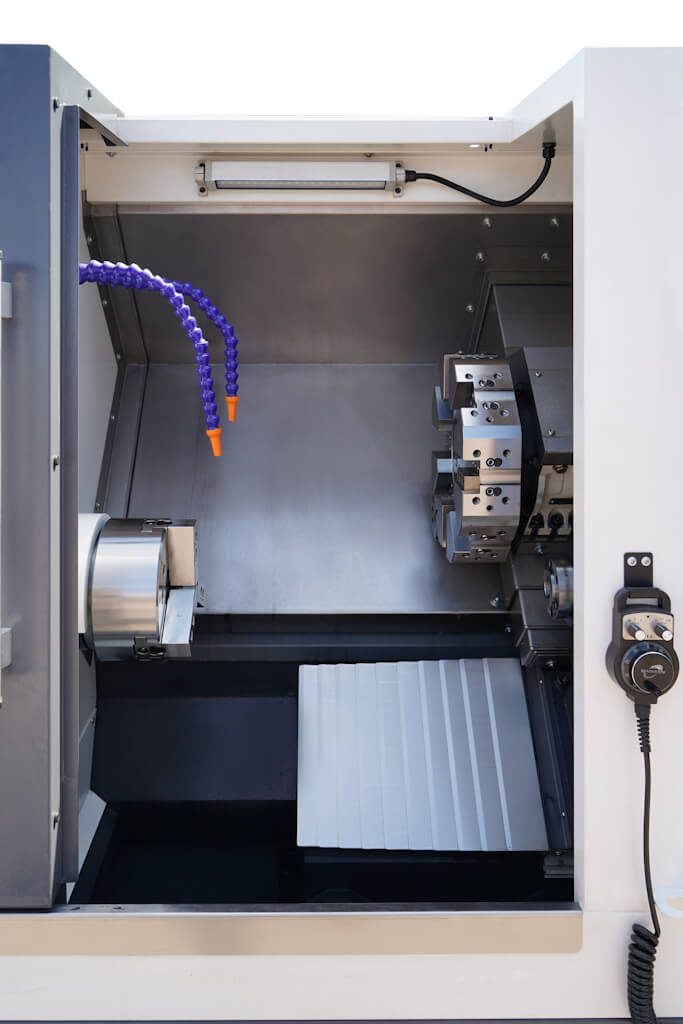

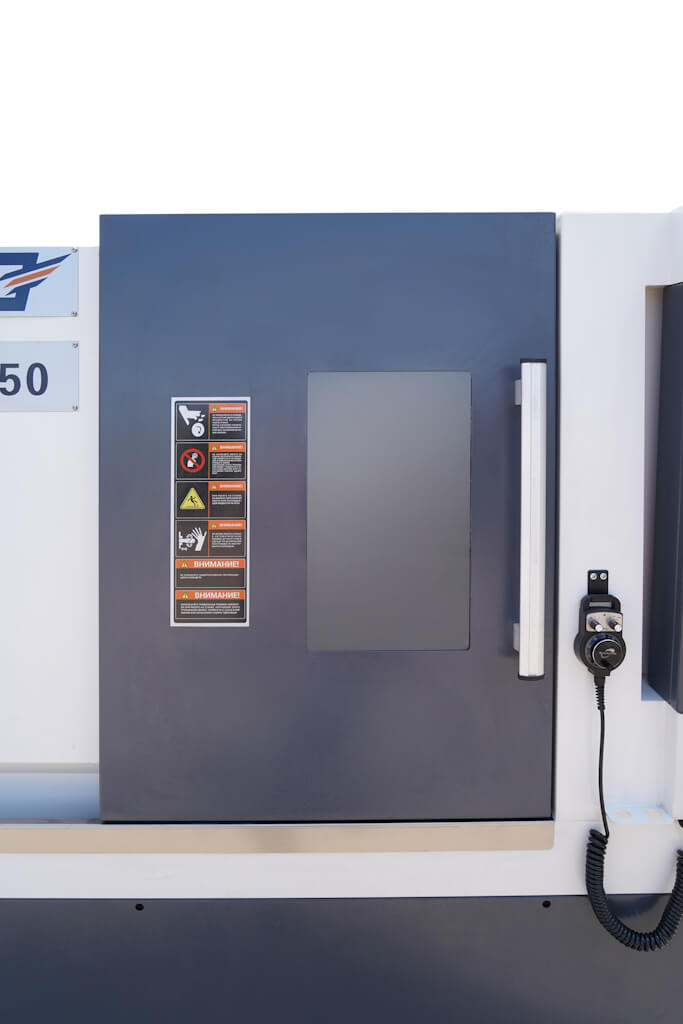

Станок оснащен защитой кабинетного типа, которая защищает оператора от попадания стружки и СОЖ.

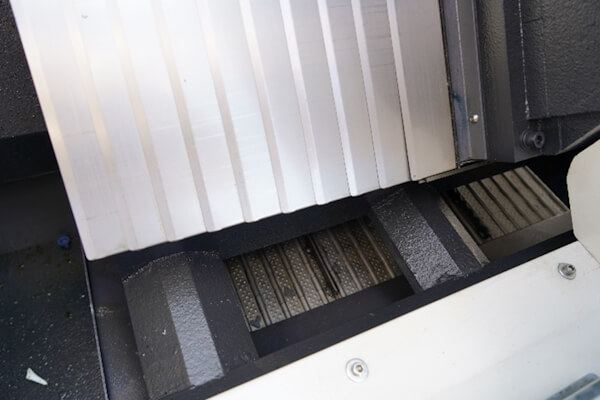

Внутри станка имеется транспортный конвейер для сбора стружки.
Стружка, очищенная от СОЖ попадает в специальную мобильную емкость.

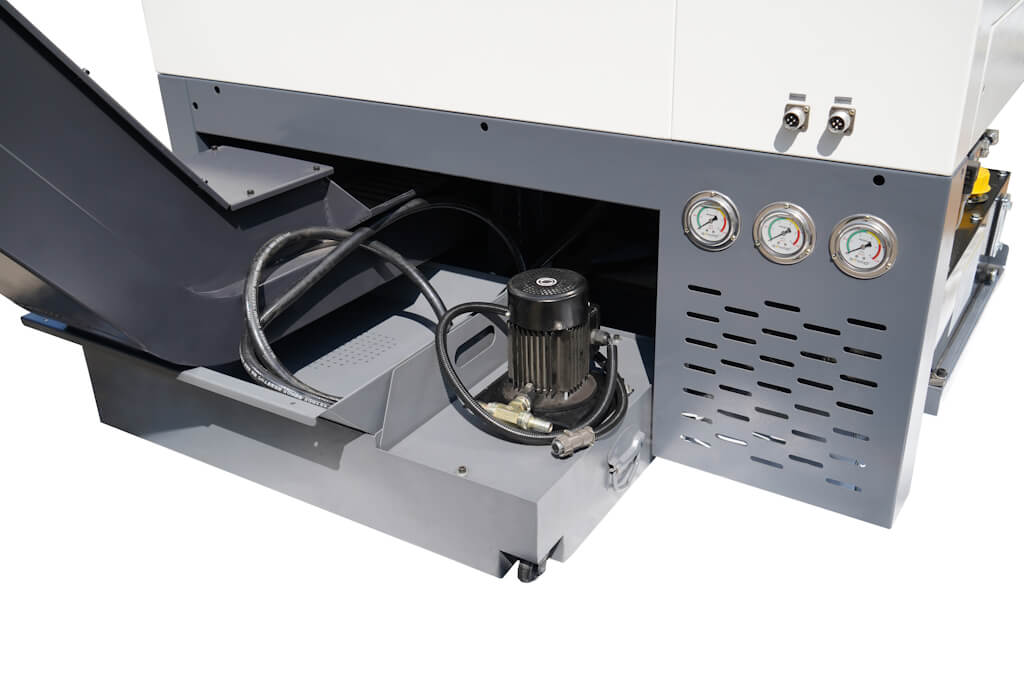

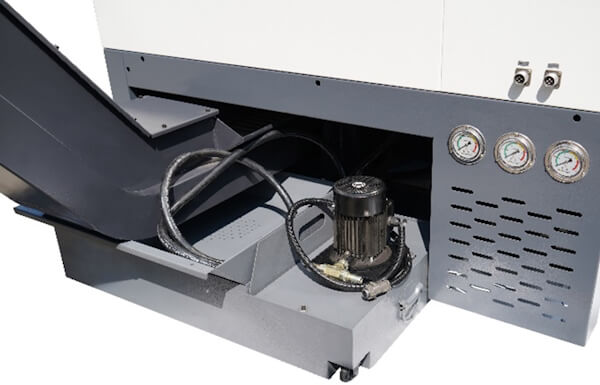

Станция автоматической подачи СОЖ оснащена двигателем мощностью 0,45 кВт и резервуаром, которые располагаются под станком.

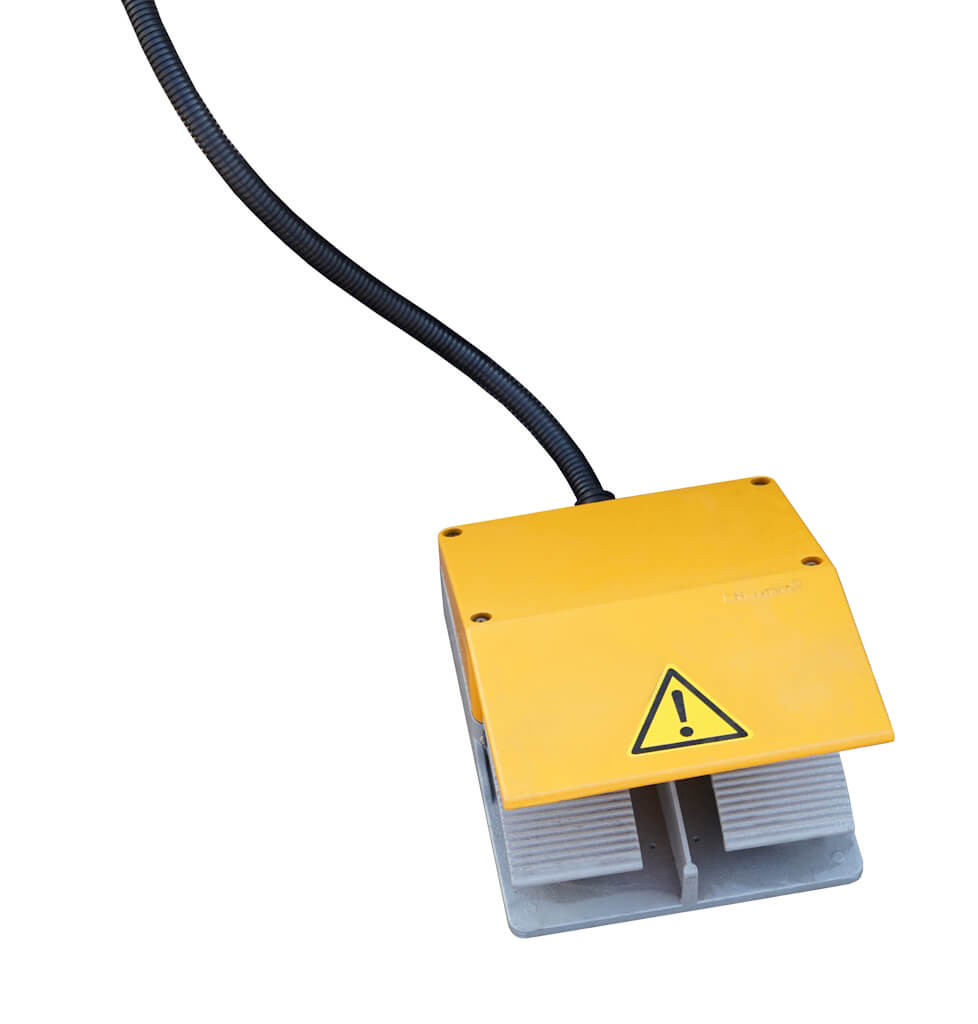

Управление гидравлическим патроном и перемещением пиноли задней бабки осуществляется при помощи переносной ножной педали.

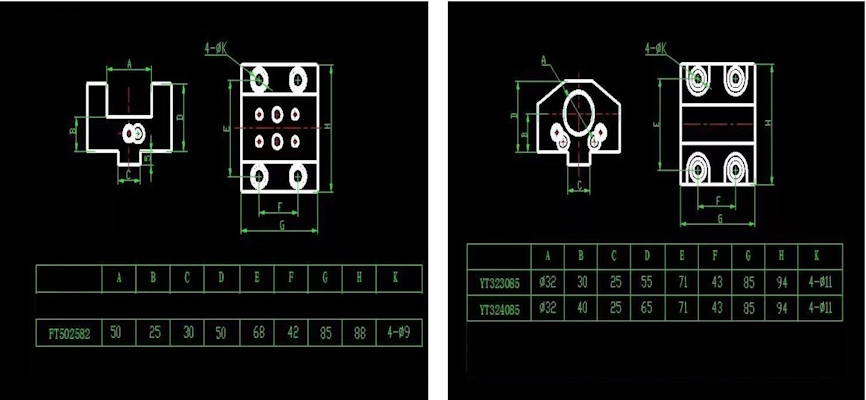

Посадочные размеры для инструментального блока.
В стандартную комплектацию станка входят:
- ЧПУ SIEMENS 808D
- Подшипник шпинделя бренда NSK (Япония)
- Подшипник винта ШВП бренда NSK (Япония)
- Сервогидравлическая револьверная головка на 8 инструментов бренда XJG(Тайвань)
- Главный двигатель и сервопривода бренда SIEMENS
- Линейные направляющие бренда HIWIN / PMI (Тайвань)
- ШВП бренда HIWIN / PMI (Тайвань)
- Устройство автоматической смазки
- Гидравлическая станция
- Станция СОЖ
- Конвейер удаления стружки
- Гидравлический 3-х кулачковый патрон 200 мм
- Гидравлическая автоматическая задняя бабка
- Ящик для инструментов
- Руководство по эксплуатации на русском языке
