Профилегиб электромеханический ISITAN PK-35

Характеристики

  • Производитель MetalMaster
  • Модель PK-35
  • Диаметр вала (мм) 50
  • Диаметр нижних валков (мм) 155
  • Диаметр верхнего валка (мм) 155
  • Скорость гибки (м/мин) 4,5
Все характеристики
01

Описание

Описание станка Профилегиб электромеханический ISITAN PK-35

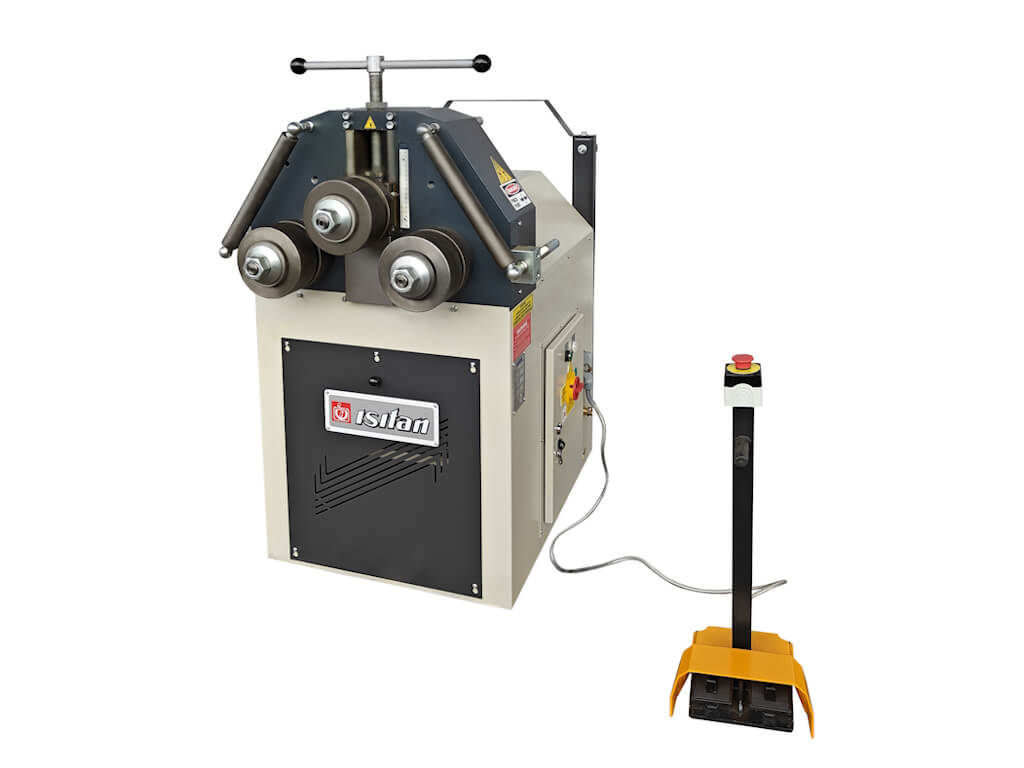

Профилегиб электромеханический ISITAN PK-35 предназначен для гибки профильных, квадратных труб и полосы, а также круглых труб и сортового проката в холодном состоянии – методом прокатки. Станок находит применение на предприятиях мелко-и среднесерийного производства. Станок оборудован электрическим двигателем с потребляемой мощностью 0,75 кВт, который через редуктор приводит в действие два нижних приводных вала. Мотор обеспечивает скорость вращения 4,5 метра в минуту. В стандартную комплектацию входит выносной блок управления, который оснащен педалями и кнопкой аварийной остановки.

Набор стандартных валков:

Электромеханический профилегиб ISITAN PK-35

Профиль и тип изгиба Размеры Мин. диаметр (мм) Тип валков
Валки 60×10
40×10		 500
400		 Стандартные валки
Валки 100×15
60×10		 450
350		 Стандартные валки
Валки 35×35
20×20		 900
300		 Стандартные валки
Валки ø35
ø30		 600
400		 Дополнительные валки
(за дополнительную плату)
Валки ø70×2
ø50×2		 1000
500		 Дополнительные валки
(за дополнительную плату)
Валки 2″x2,9
1″x2,3		 1000
350		 Дополнительные валки
(за дополнительную плату)
Валки 70x30x2
50x40x3		 1200
900		 Дополнительные валки
(за дополнительную плату)
Валки 50×3
40×3		 1700
600		 Дополнительные валки
(за дополнительную плату)
Валки 50x50x5
40x40x5		 800
600		 Дополнительные валки
(за дополнительную плату)
Валки 50x50x6
30x30x3		 1000
500		 Дополнительные валки
(за дополнительную плату)
Валки 60×7
50×6		 700
500		 Дополнительные валки
(за дополнительную плату)
Валки 60×7
50×6		 700
500		 Дополнительные валки
(за дополнительную плату)
Валки 60×7
50×6		 700
500		 Стандартные валки
Валки UPN 80
UPN 60		 1000
200		 Стандартные валки
Валки UPN 80
UPN 30		 1200
800		 Дополнительные валки

Особенности:

  • Европейское качество
  • Мощная и надежная рама из литого чугуна;
  • Привод на два нижних ролика;
  • Закаленные ролики твердостью 48-52 HRC
  • Возможность гибки как в горизонтальном, так и в вертикальном положении;

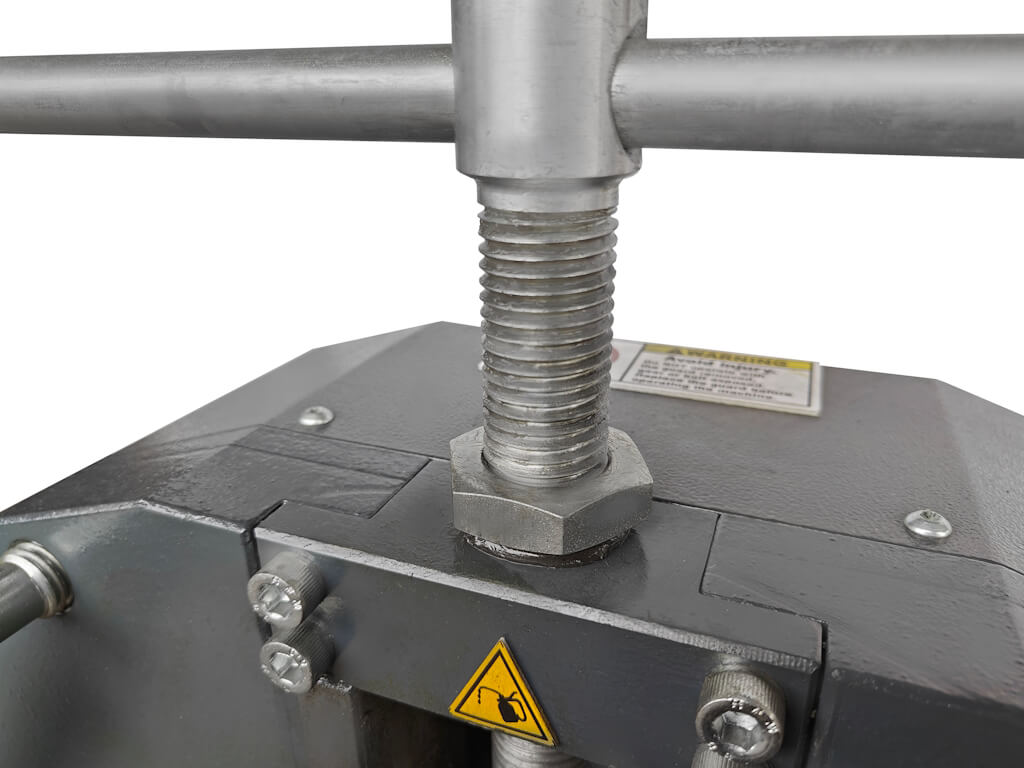

  • Ручная регулировка верхнего гибочного ролика с помощью ручного рычага;
  • Специальный регулируемый направляющий ролик в комплекте;
  • Ножная педаль
  • Эргономичная переносная педаль управления станком.

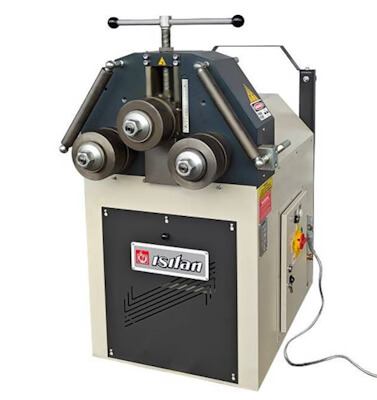

Профилегиб электромеханический ISITAN PK-35

Валы профилегибочного станка ISITAN, изготовлены из специальной стали, не деформируются в течение долгого периода времени и обеспечивают качественную прокатку труб, швеллера, тавра, квадрата и уголка в течении всего срока службы станка.

Профилегиб электромеханический ISITAN PK-35

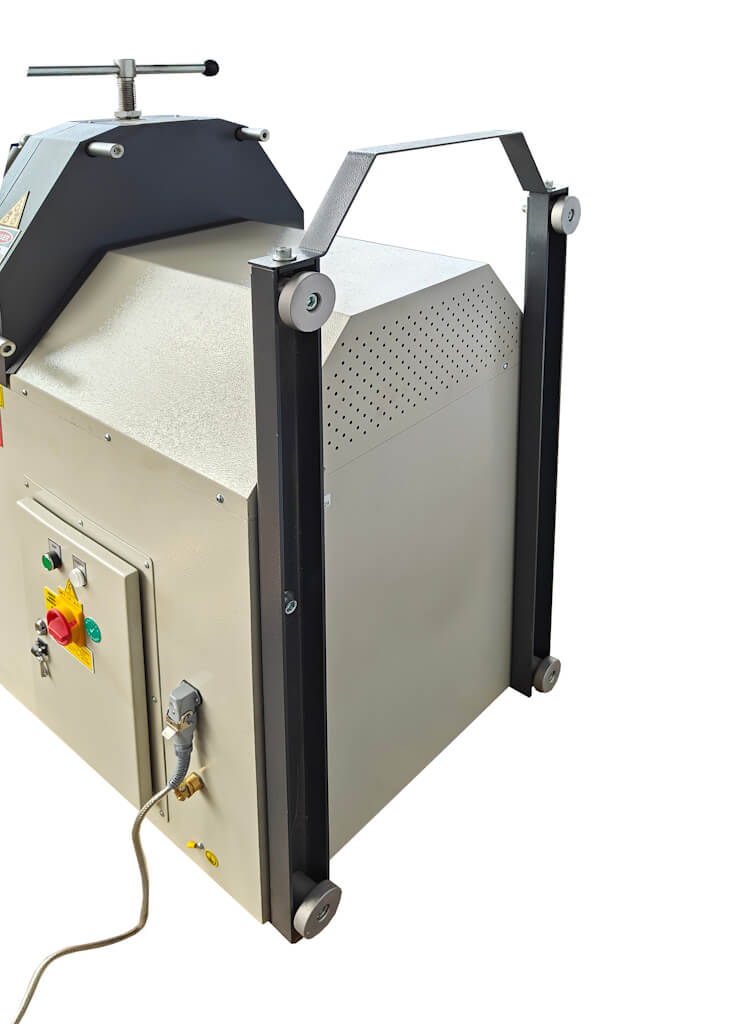

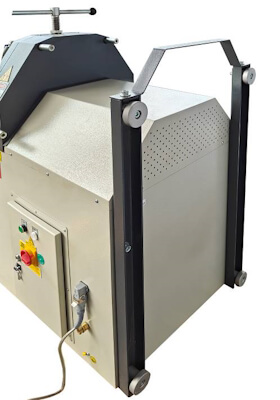

Электромеханический профилегиб ISITAN PK-35 позволяет прокатывать заготовки как в горизонтальном, так и в вертикальном положении. Для изменения положения гибки необходимо установить станок на специальную раму с тыльной стороны станка.

Профилегиб электромеханический ISITAN PK-35

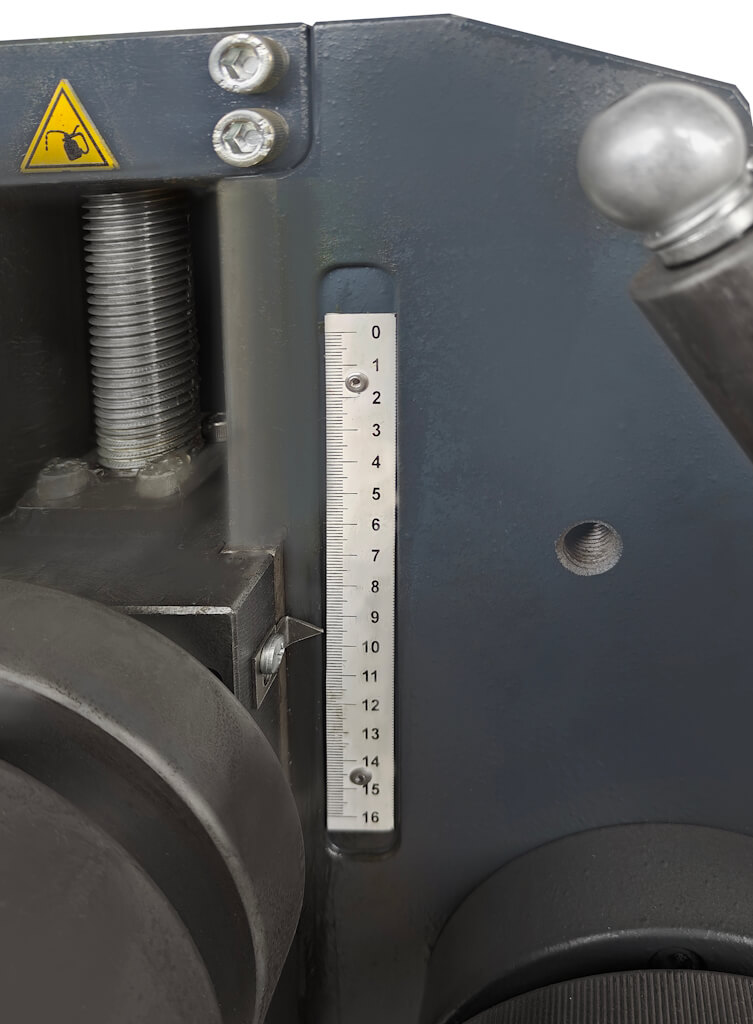

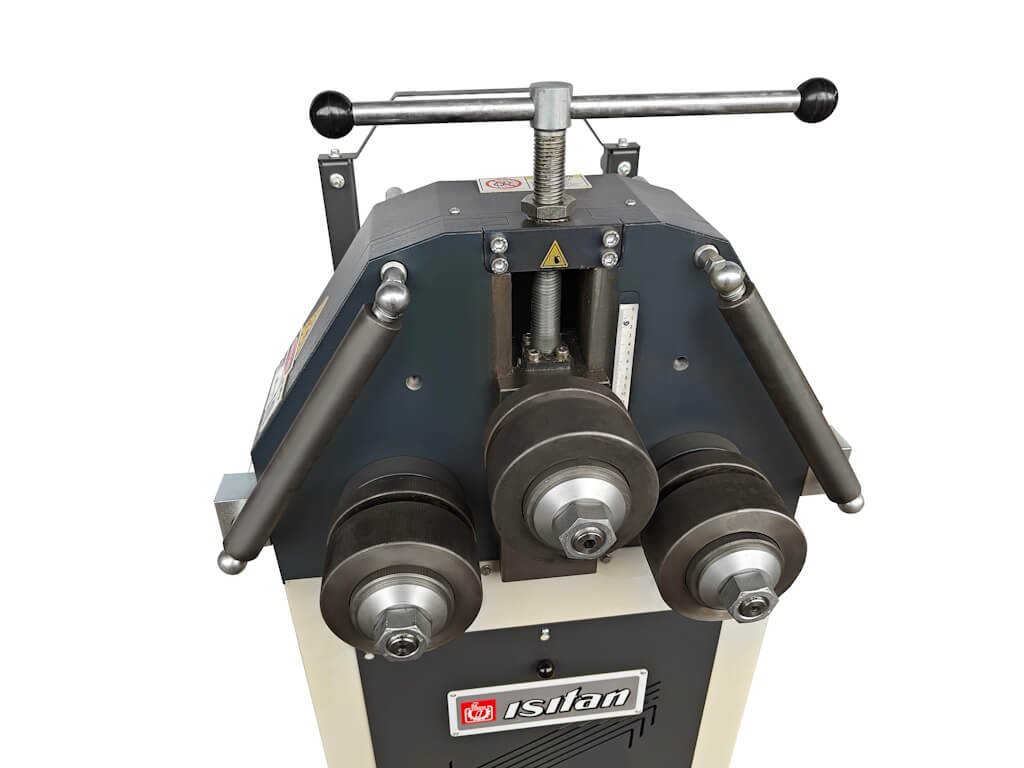

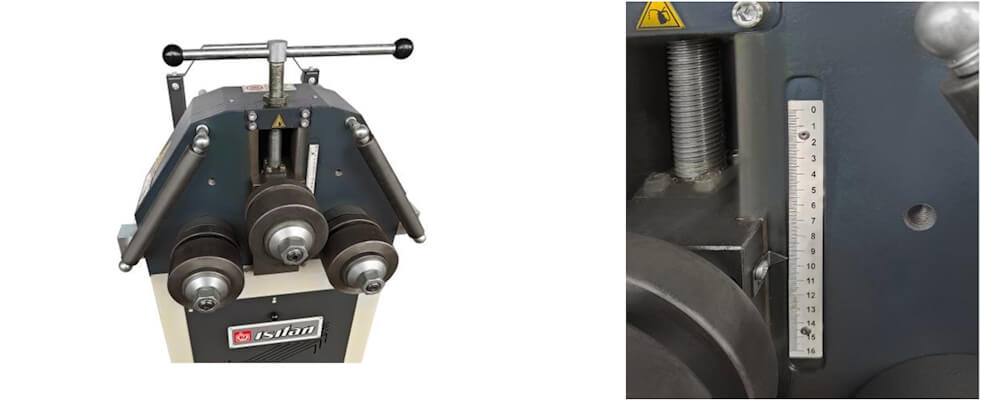

С фронтальной стороны гибочной головы расположены два приводных и один гибочный ролик. Регулировка положения гибочного ролика осуществляется с помощью вращения рукоятки и шкалы повторяемости.

Профилегиб электромеханический ISITAN PK-35

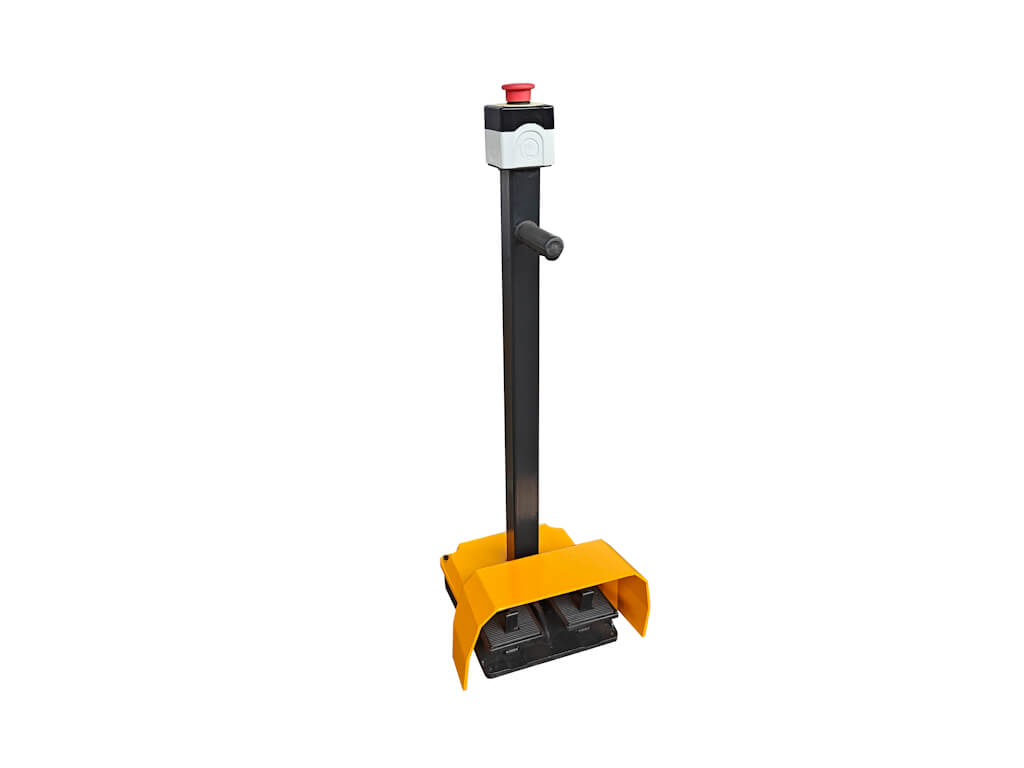

Станок ISITAN PK-35 укомплектован выносной панелью управления, оснащенной двумя педалями для осуществления вращения приводных роликов в обе стороны. Педали прикрыты защитным козырьком. В верхней части выносной панели размещена кнопка аварийного останова.

Профилегиб электромеханический ISITAN PK-35

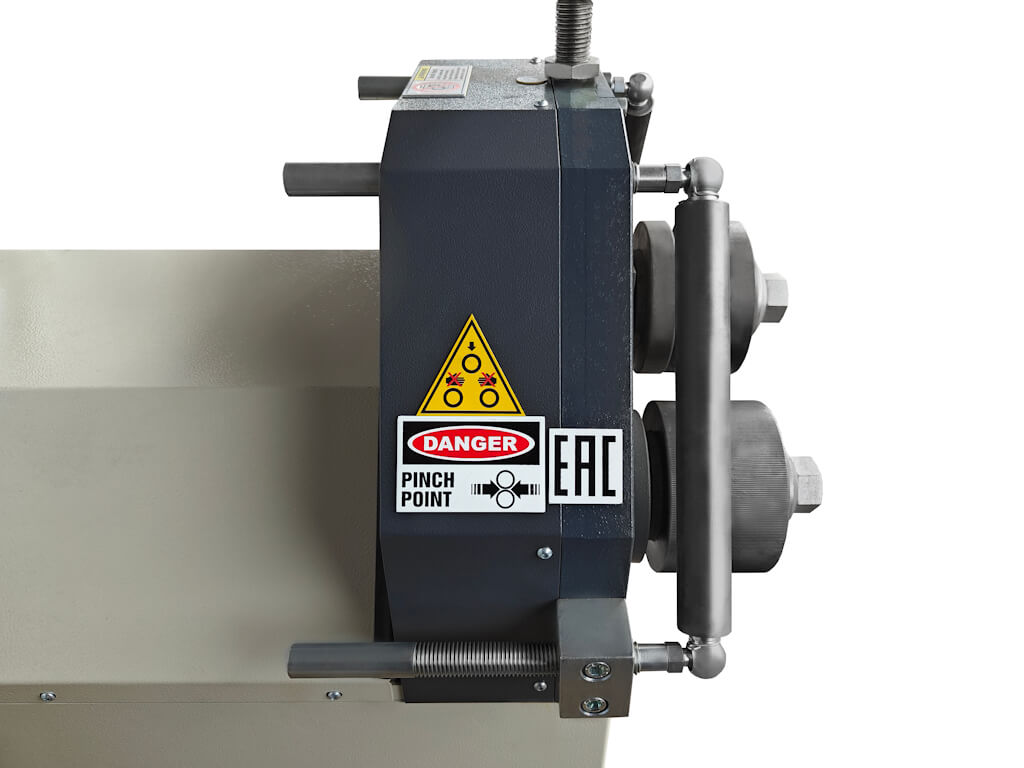

Приводные ролики приводятся в движение мотор-редуктором мощностью 0,75 кВт. Станок работает от напряжения сети 380В.

Профилегиб электромеханический ISITAN PK-35

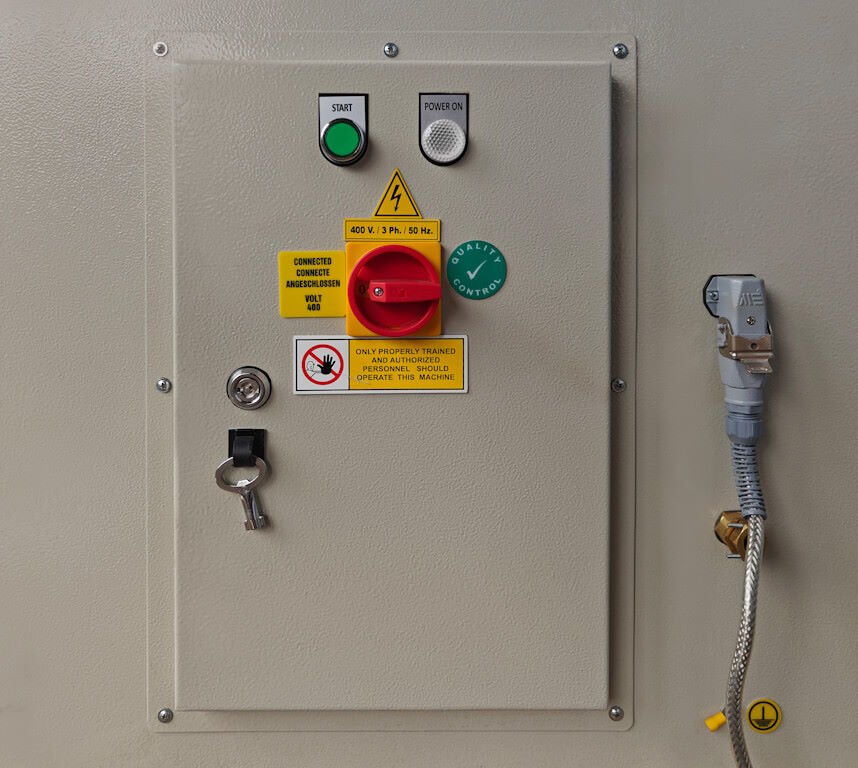

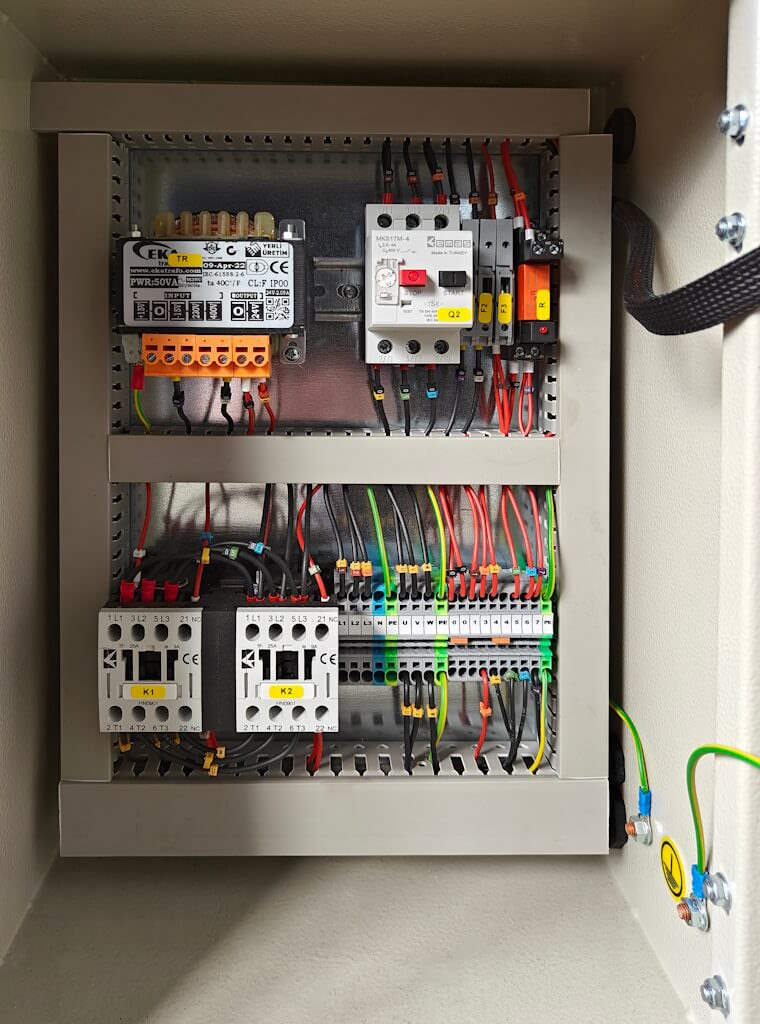

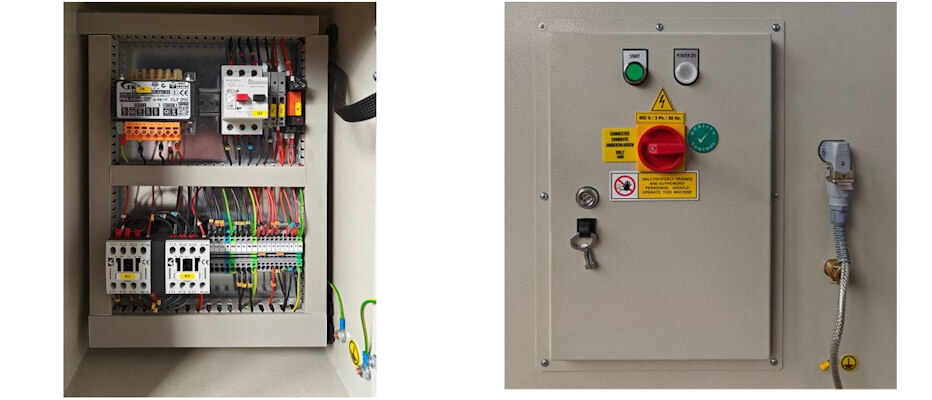

На боковой стороне профилегиба расположена дверца электрошкафа с кнопкой запуска, общим переключателем включениявыключения питания станка и индикатором включения станка.

Профилегиб электромеханический ISITAN PK-35

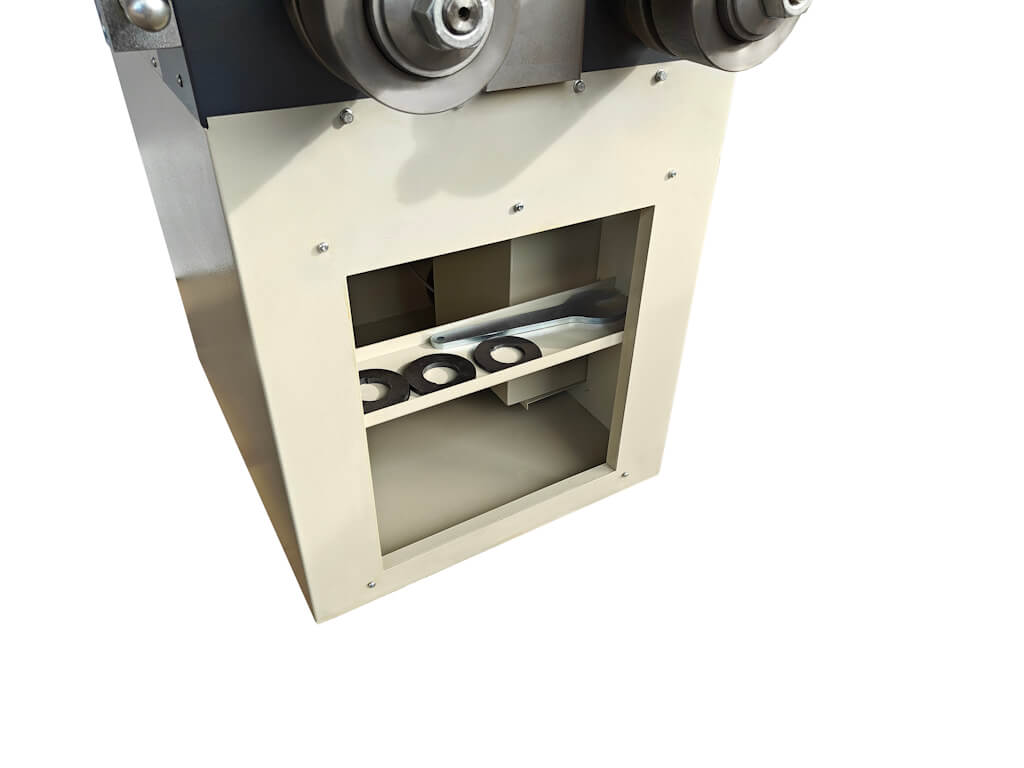

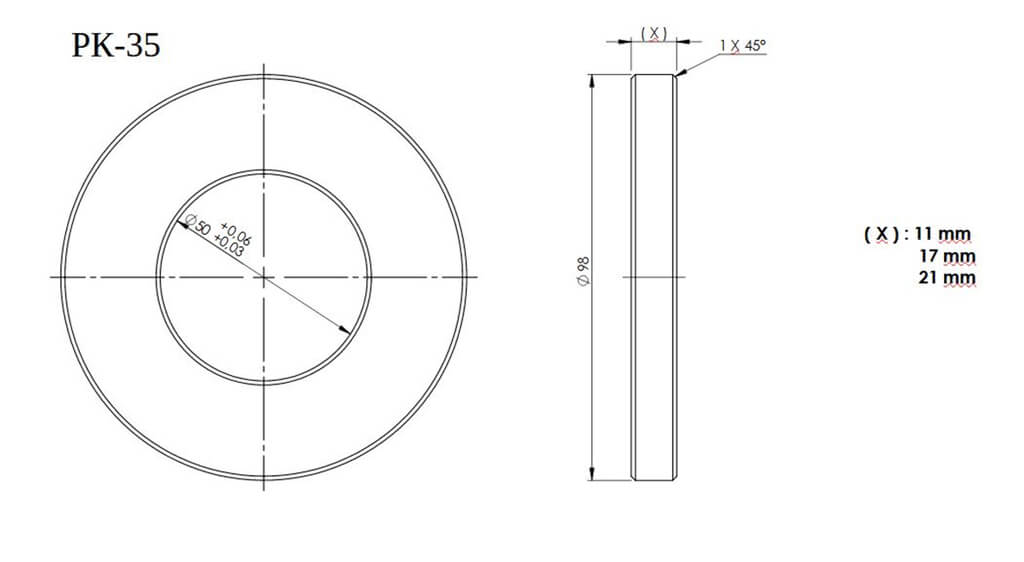

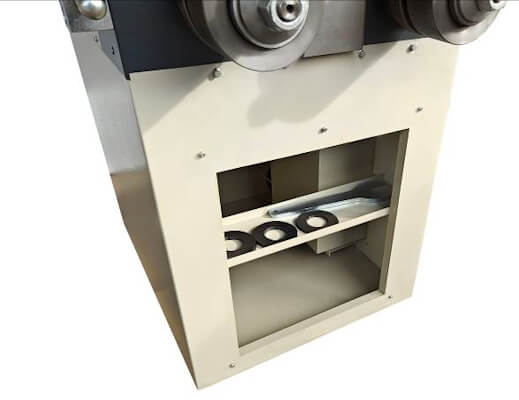

В стандартную комплектацию станка входит комплект проставок для роликов и гаечный ключ.

Стандартная комплектация:

  • Станок в сборе;
  • Комплект проставок;
  • Гаечный ключ;
  • Инструкция по эксплуатации на русском языке.

Видео

Видеообзор►Видеообзор►
02

Характеристики

ПроизводительMetalMaster
МодельPK-35
Диаметр вала (мм)50
Диаметр нижних валков (мм)155
Диаметр верхнего валка (мм)155
Скорость гибки (м/мин)4,5
ТипЭлектромеханический
Мощность двигателя (кВт)0,75
Габаритные размеры (мм)660 x 900 x 1355
Масса нетто (кг)350
Масса брутто (кг)350
