Профилегиб электромеханический ISITAN PK-30

Характеристики

  • Производитель MetalMaster
  • Модель PK-30
  • Диаметр вала (мм) 30
  • Диаметр нижних валков (мм) 118
  • Диаметр верхнего валка (мм) 148
  • Скорость гибки (м/мин) 3-6
Все характеристики
01

Описание

Описание станка Профилегиб электромеханический ISITAN PK-30

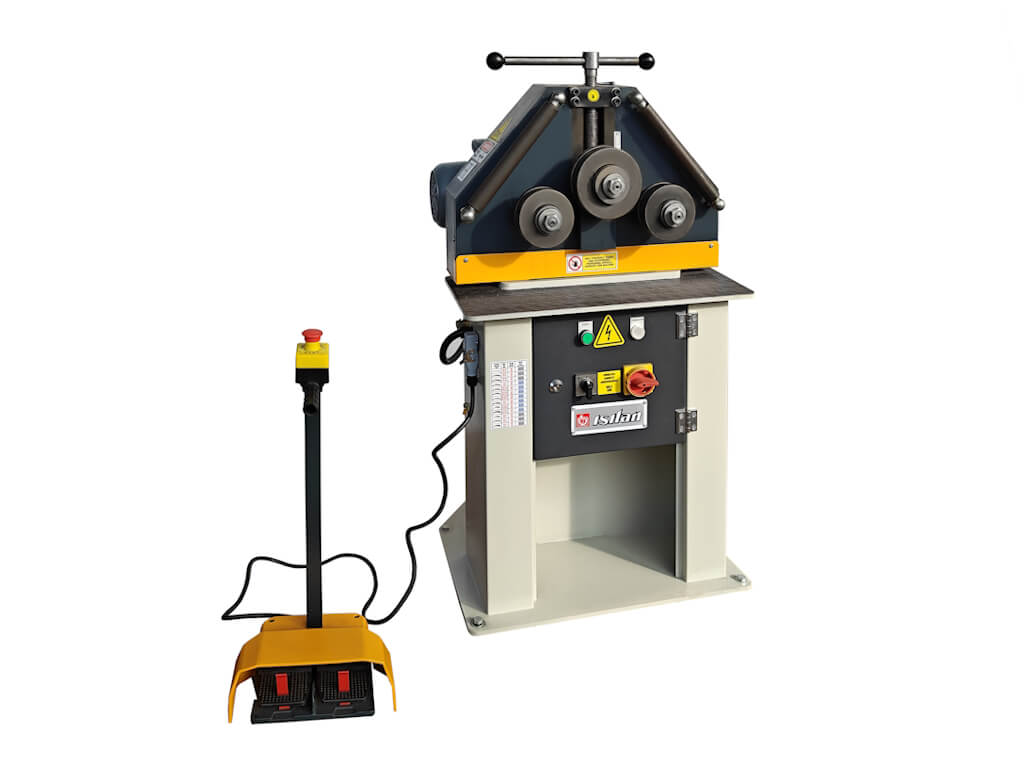

Профилегиб электромеханический ISITAN PK-30 предназначен для гибки профильных, квадратных труб и полосы, а также круглых труб и сортового проката в холодном состоянии – методом прокатки. Станок находит применение на предприятиях мелко-и среднесерийного производства. Станок оборудован электрическим двигателем с потребляемой мощностью 0,85 кВт, который через редуктор приводит в действие два нижних приводных вала. Мотор обеспечивает скорость вращения 3-6 метров в минуту. В стандартную комплектацию входит выносной блок управления, который оснащен педалями и кнопкой аварийной остановки.

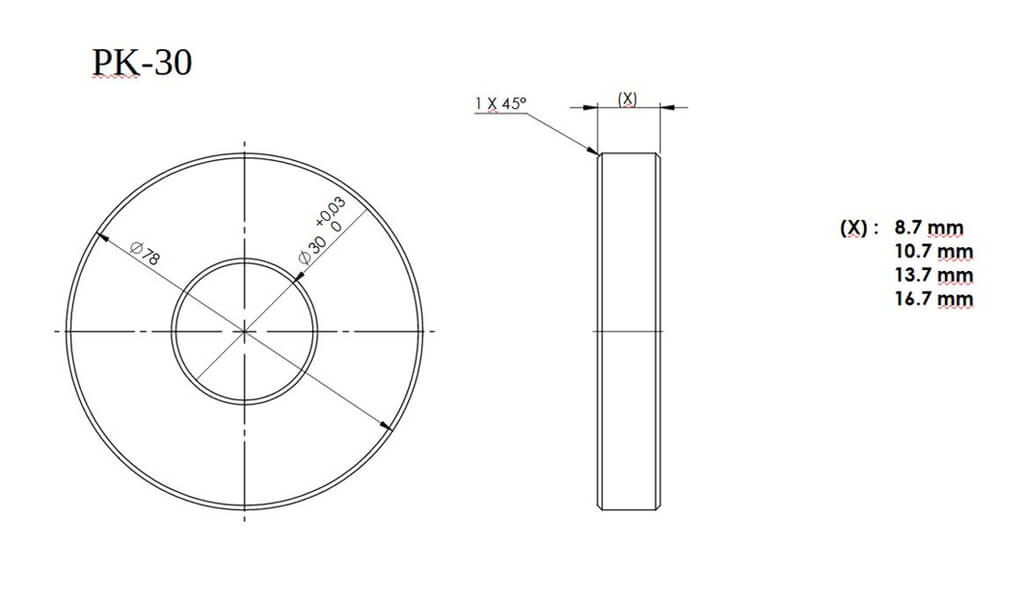

Набор стандартных валков:

Набор стандартных валков

Виды обрабатываемых профилей:

Профиль и тип изгиба Размеры Мин. диаметр (мм) Тип валков
Валки 50×10
20×6		 800
300		 Стандартные валки
Валки 80×15
30×6		 700
400		 Стандартные валки
Валки 30×30
10×10		 900
200		 Стандартные валки
Валки Ø 30
Ø 10		 900
200		 Дополнительные валки
(приобретаются за дополнительную плату)
Валки Ø 60×1,5
Ø 25×1,5		 1000
600		 Дополнительные валки
(приобретаются за дополнительную плату)
Валки 1 1/2”x2,9
1/4”x1,8		 600
300		 Дополнительные валки
(приобретаются за дополнительную плату)
Валки 50x30x3
40x20x2		 1200
800		 Дополнительные валки
(приобретаются за дополнительную плату)
Валки 40×3
30×2		 1200
800		 Дополнительные валки
(приобретаются за дополнительную плату)
Валки 40x40x5
30x30x4		 600
300		 Дополнительные валки
(приобретаются за дополнительную плату)
Валки 35x35x5
30x30x4		 600
400		 Дополнительные валки
(приобретаются за дополнительную плату)
Валки 50×6
20×3		 600
400		 Стандартные валки
Валки 50×6
20×3		 600
400		 Стандартные валки
Валки 50×6
20×3		 600
400		 Стандартные валки

Особенности:

  • Европейское качество
  • Мощная и надежная рама из литого чугуна;
  • Привод на два нижних ролика;
  • Закаленные ролики твердостью 48-52 HRC
  • Возможность гибки как в горизонтальном, так и в вертикальном положении;
  • Ручная регулировка верхнего гибочного ролика с помощью ручного рычага;
  • Специальный регулируемый направляющий ролик в комплекте;
  • Электроавтоматика бренда Siemens;
  • Эргономичная переносная педаль управления станком.

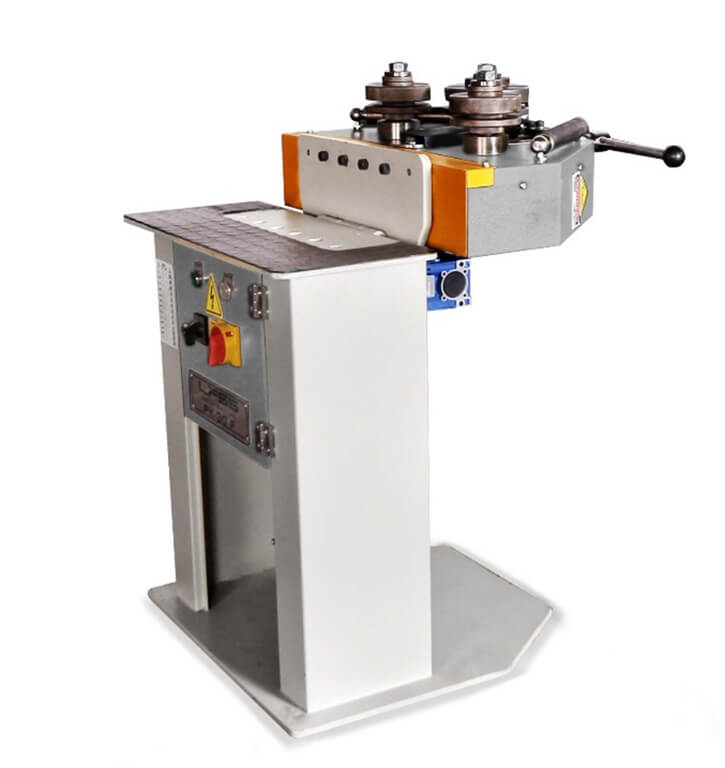

ISITAN PK-30

Описание:

Профилегиб электромеханический ISITAN PK-30

Валы профилегибочного станка ISITAN, изготовлены из специальной стали, не деформируются в течение долгого периода времени и обеспечивают качественную прокатку труб, швеллера, тавра, квадрата и уголка в течении всего срока службы станка.

Профилегиб электромеханический ISITAN PK-30

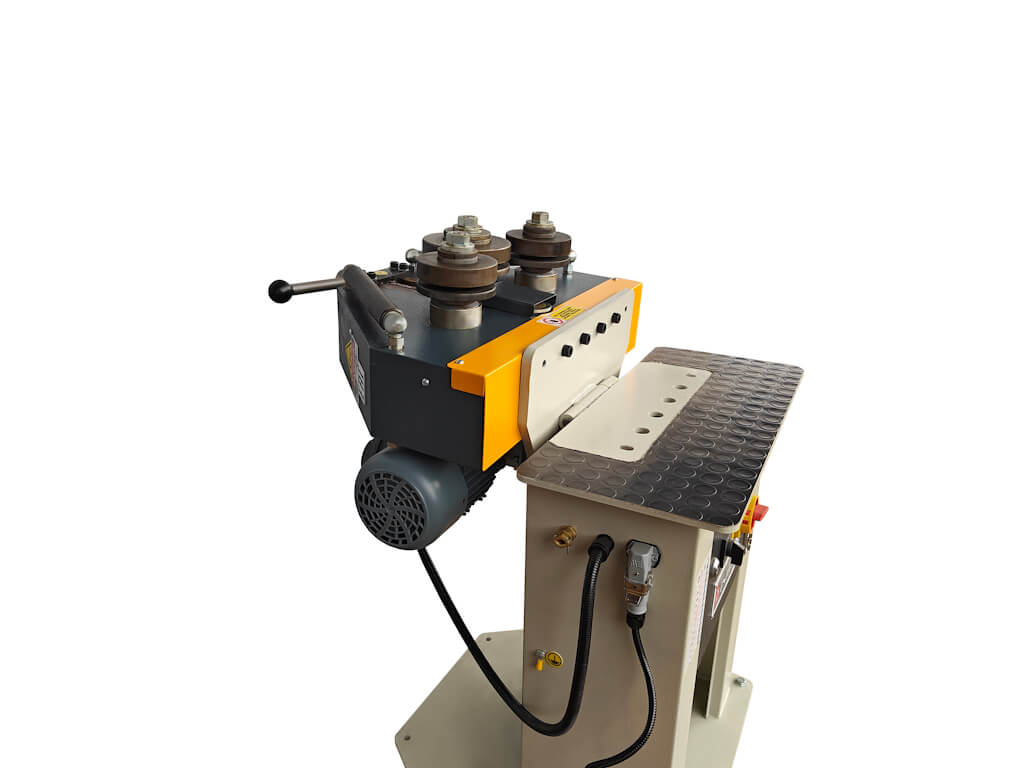

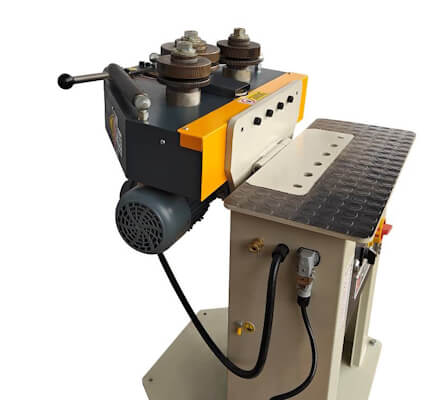

Электромеханический профилегиб ISITAN PK-30 оснащен гибочной головой, которая позволяет прокатывать заготовки как в горизонтальном, так и в вертикальном положении. Для изменения положения гибочной головы необходимо открутить фиксирующие винты, которые находятся внутри металлической стойки.

Профилегиб электромеханический ISITAN PK-30

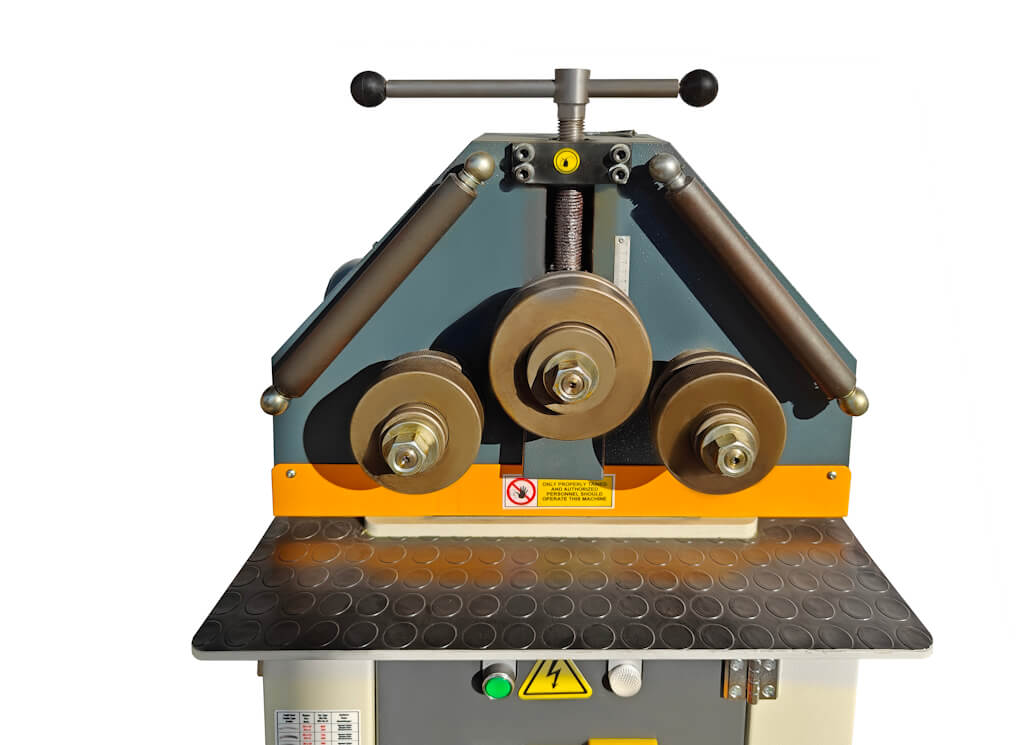

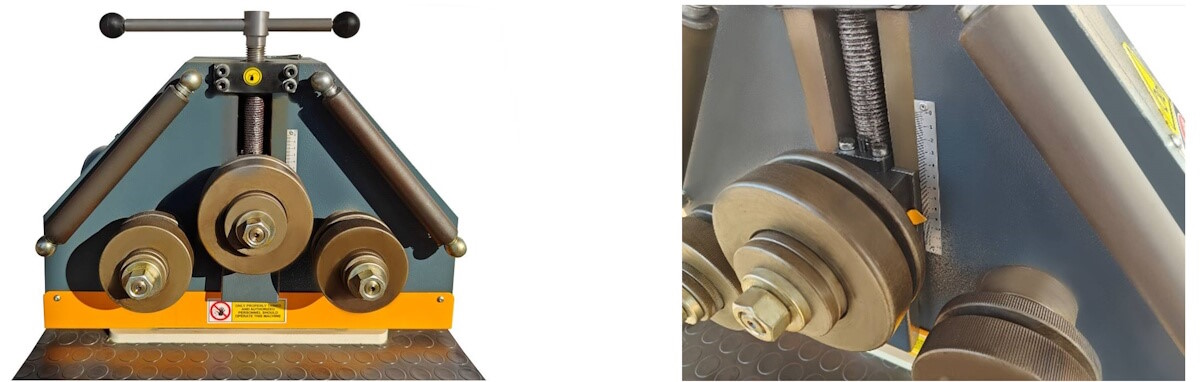

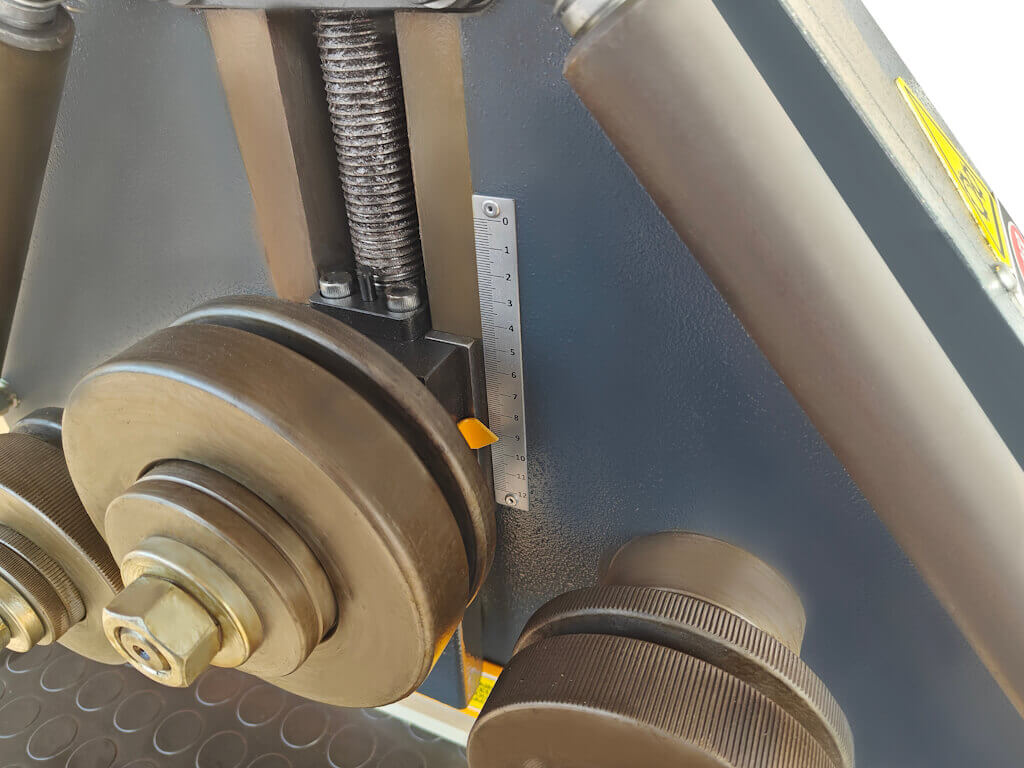

С фронтальной стороны гибочной головы расположены два приводных и один гибочный ролик. Регулировка положения гибочного ролика осуществляется с помощью вращения рукоятки и шкалы повторяемости.

Профилегиб электромеханический ISITAN PK-30

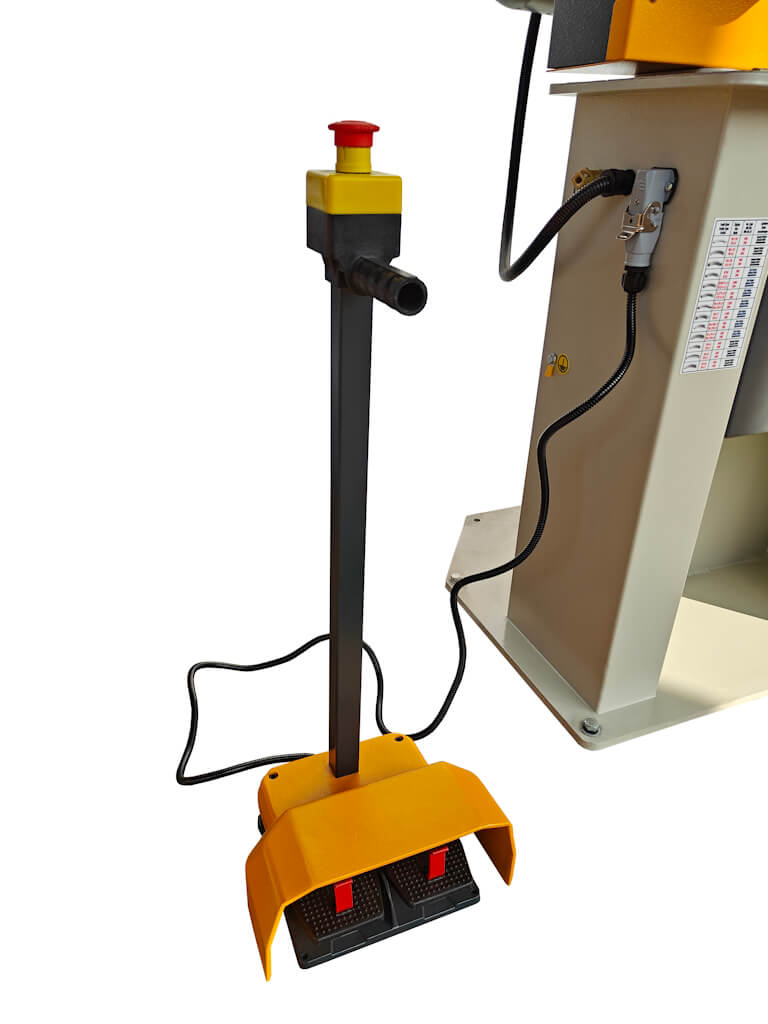

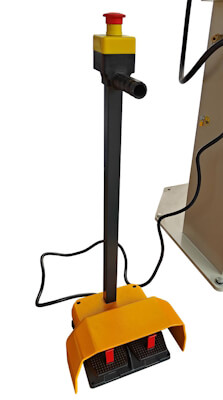

Станок ISITAN PK-30 укомплектован выносной панелью управления, оснащенной двумя педалями для осуществления вращения приводных роликов в обе стороны. Педали прикрыты защитным козырьком. В верхней части выносной панели размещена кнопка аварийного останова.

Профилегиб электромеханический ISITAN PK-30

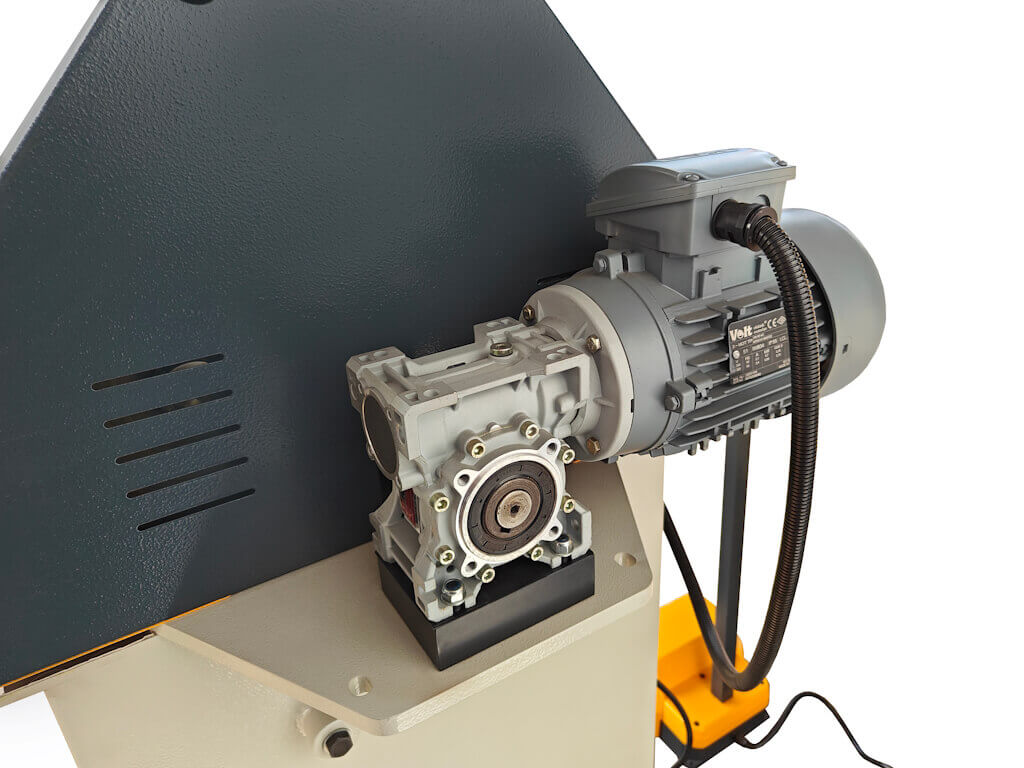

Приводные ролики приводятся в движение мотор-редуктором мощностью 0,85 кВт. Станок работает от напряжения сети 380В.

Профилегиб электромеханический ISITAN PK-30

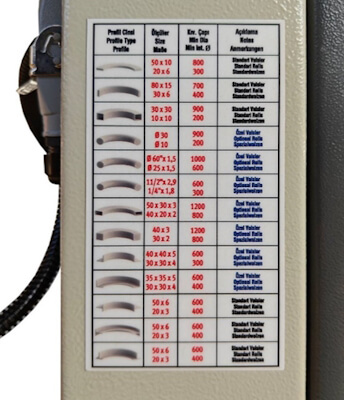

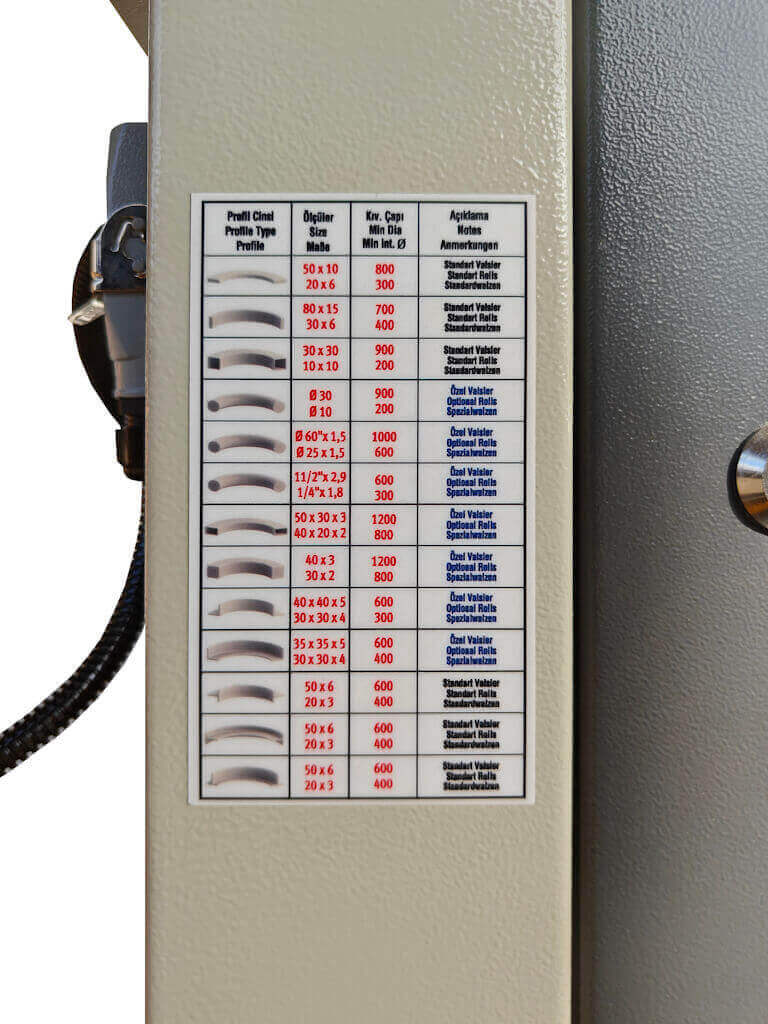

С видами обрабатываемых профилей вы можете ознакомиться на табличке, которая расположена на фронтальной стороне станка.

Профилегиб электромеханический ISITAN PK-30

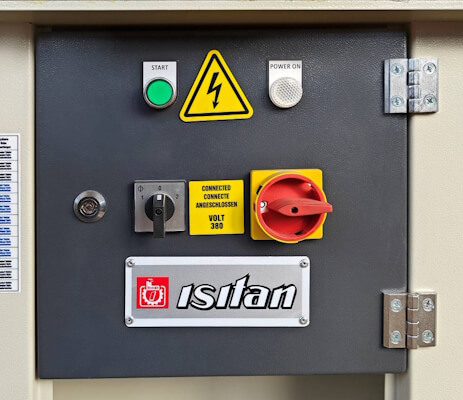

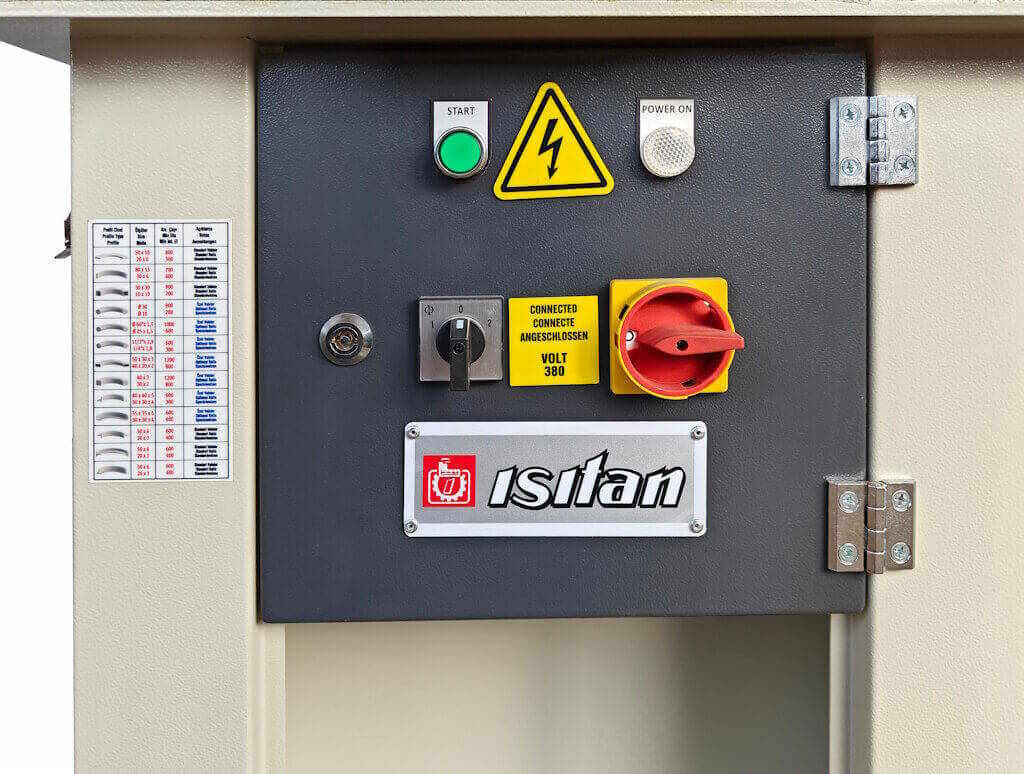

На фронтальной стороне профилегиба расположены: индикатор включения станка, кнопка запуска, переключатель скорости прокатки и общий переключатель включениявыключения питания станка.

Профилегиб электромеханический ISITAN PK-30

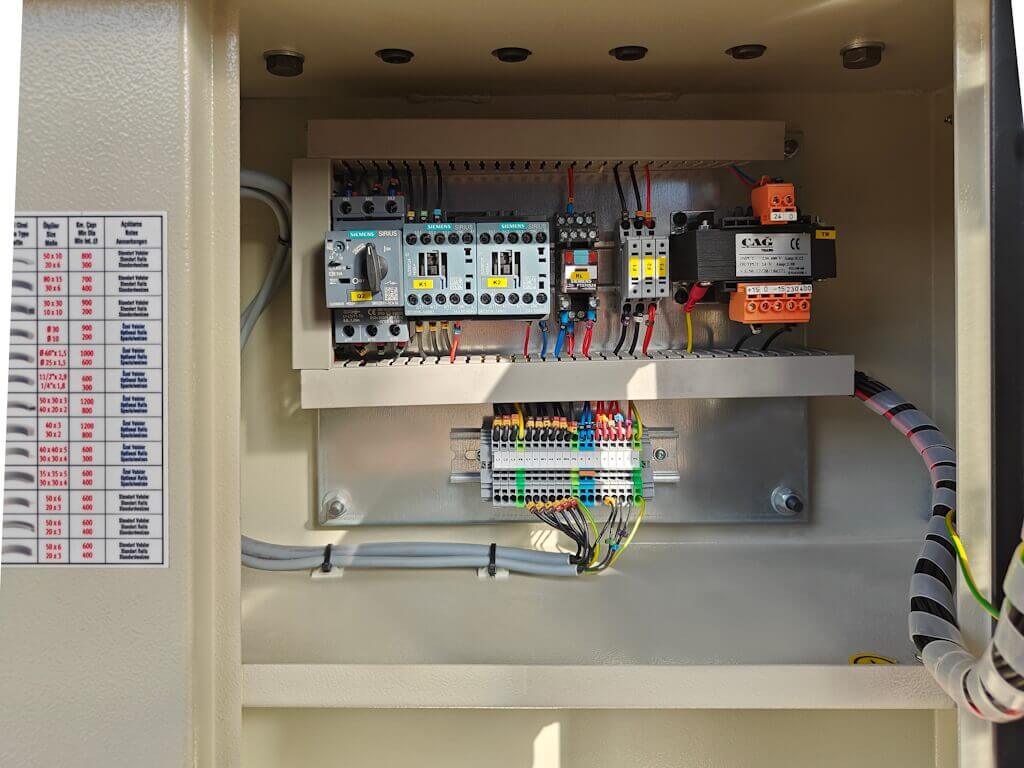

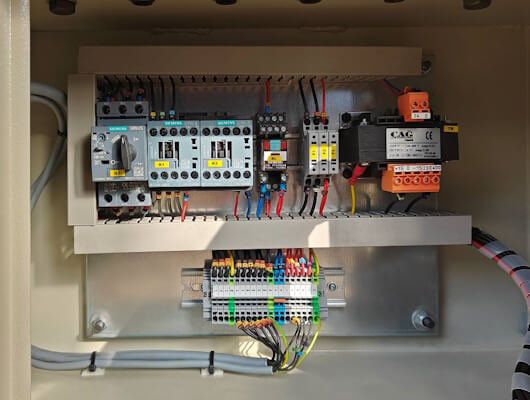

За защитной дверцей расположены автоматы и пускатели всемирно известного европейского бренда Siemens.

Стандартная комплектация:

  • Станок в сборе;
  • Инструкция по эксплуатации на русском языке.

Видео

Видеообзор►Видеообзор►
02

Характеристики

ПроизводительMetalMaster
МодельPK-30
Диаметр вала (мм)30
Диаметр нижних валков (мм)118
Диаметр верхнего валка (мм)148
Скорость гибки (м/мин)3-6
ТипЭлектромеханический
Мощность двигателя (кВт)0,85
Габаритные размеры (мм)650 x 500 x 1400
Масса нетто (кг)220
Масса брутто (кг)220
