PressMaster 32170 PRO 4+1

Характеристики

  • Производитель MetalMaster
  • Модель PressMaster 32170 PRO 4+1
  • Усилие, тонн 170
  • Длина рабочего стола, мм 3200
  • Расстояние между колоннами, мм 2700
  • Глубина зева, мм 410
Все характеристики
01

Описание

Описание станка Пресс гибочный гидравлический METAL MASTER PressMaster 32170 PRO 4+1

Листогибочные прессы серии PressMaster PRO 4+1 оснащены мощными синхронизированными цилиндрами. Эта схема применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры, моторизированная система бомбирования и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен итальянским ЧПУ ESA S630. Управление по оси Y осуществляется ЧПУ с помощью синхронизированных гидроцилиндров. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечают сервоприводы и высокоточное ШВП с линейными направляющими.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА
ЧПУ четырехосевое ESA S630 с сенсорным экраном
Приводы по осям Сервопривод
Система компенсации прогиба (бомбирование) Моторизированная
Электроавтоматика Schneider Electric
Двигатель Siemens
Масляный насос Шестеренный
Инструмент Матрица 4-сторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы) 3 штуки
Пульт управления На поворотном кронштейне
Педаль управления Выносная, с кнопкой аварийной остановки

desc 0
Расстояние Длина, мм
1 100
2 170
3 215
4 95
5 95
6 550
7 190
8 410
9 140

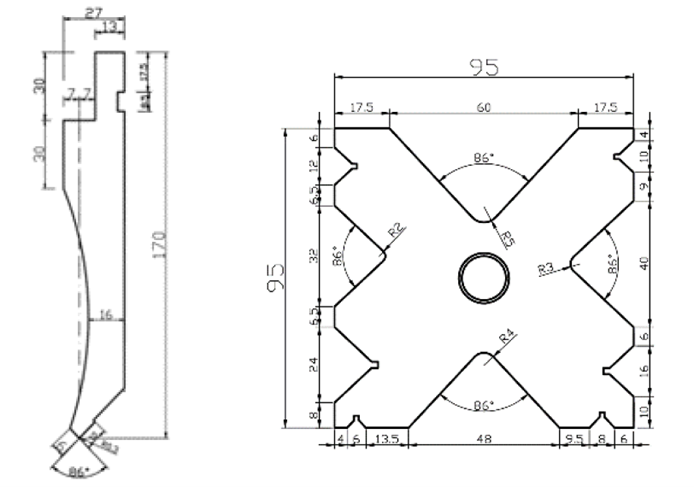

Верхний и нижний инструмент

 desc 1 14

  Пуансон

                       Матрица

Панель управления

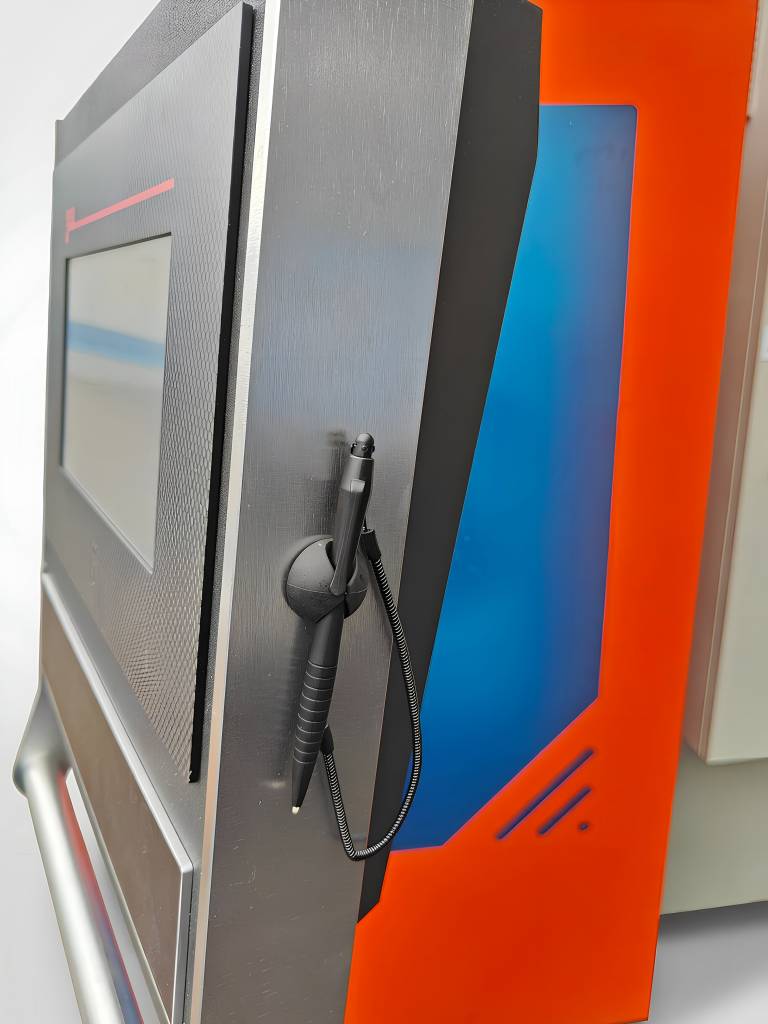

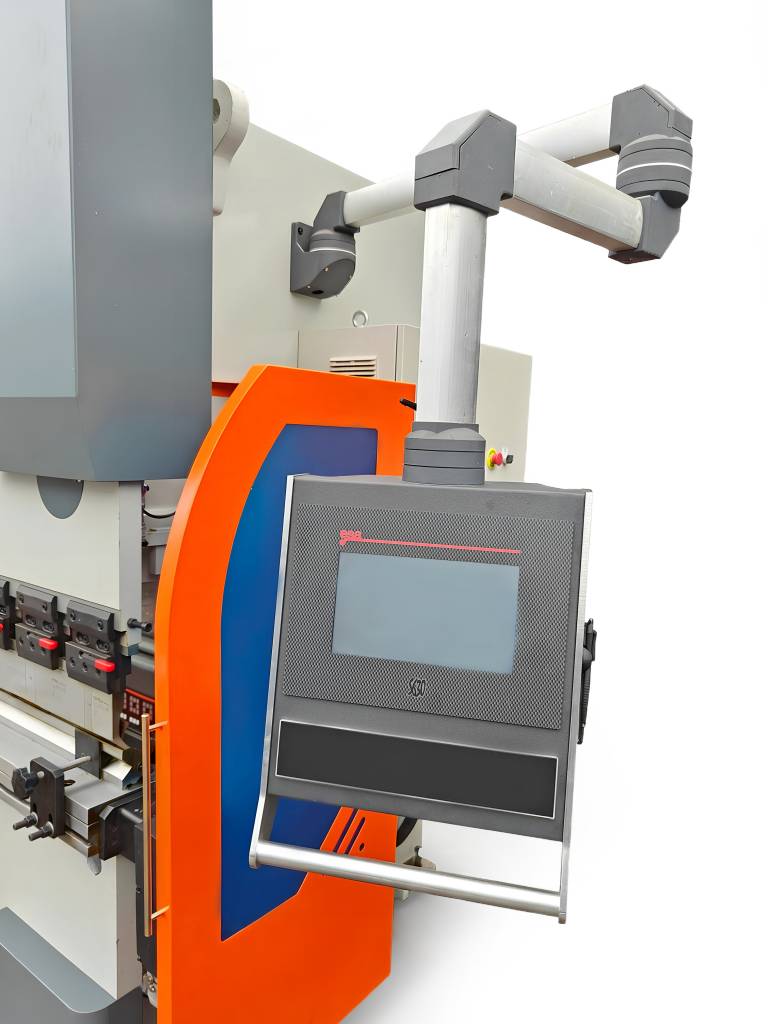

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположено ЧПУ ESA S630 с сенсорным экраном, на котором отображаются заданные и текущие положения рабочих органов по осям.desc 2 9



Система ЧПУ ESA S630 с сенсорным экраном имеет:

  • Программирование угла гиба в градусах;
  • 10-дюймовый цветной ЖК-экран, сенсорное управление, простой интерфейс и удобная эксплуатация;
  • Управление осями с точностью 0,02 мм;
  • Библиотека инструментальной оснастки;
  • Возможность корректировки угла гибки;
  • Работа в метрической и дюймовой системах.
  • Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

desc 3 9

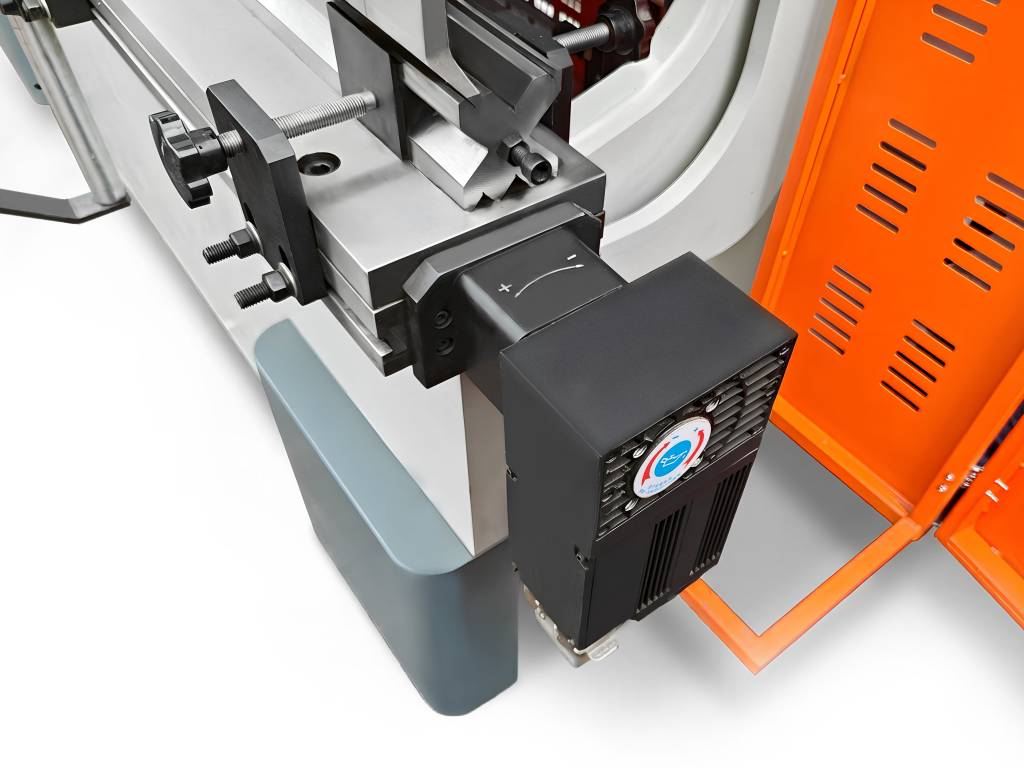

Моторизированное бомбирование – позволяет корректировать форму стола для получения оптимального результата при гибке изделия с большим усилием и/или большой длины.

desc 4 10

desc 5 9

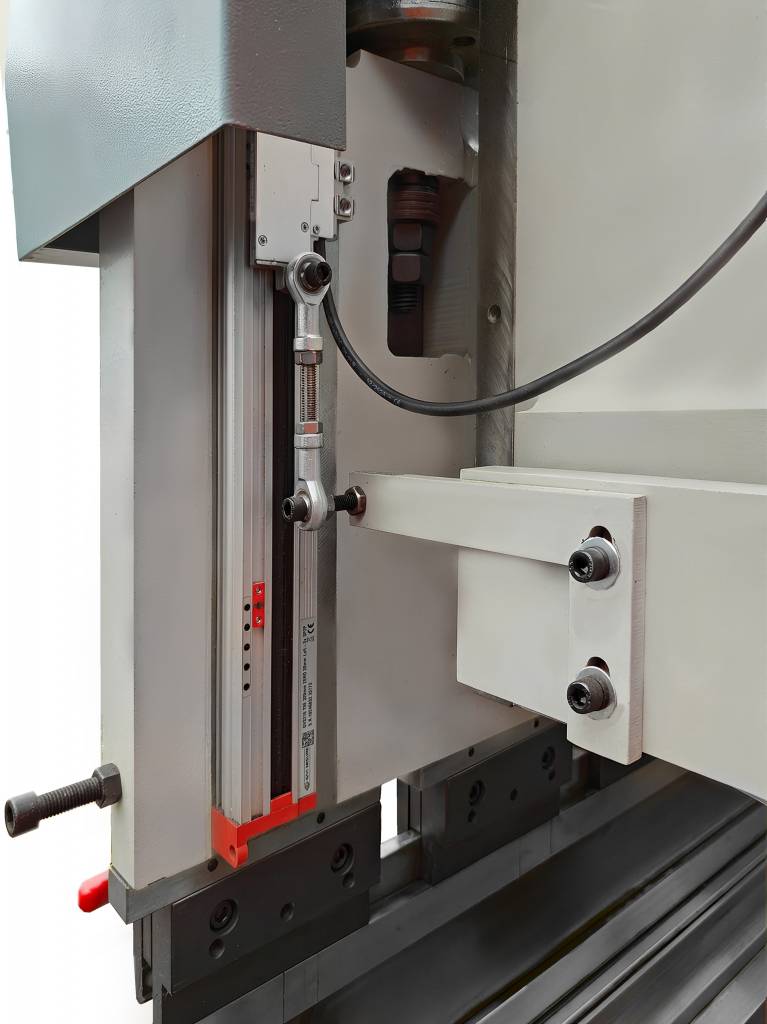

Высокоточные оптические линейки от итальянского бренда GIVI обеспечивают точную синхронизацию осей Y1 и Y2.

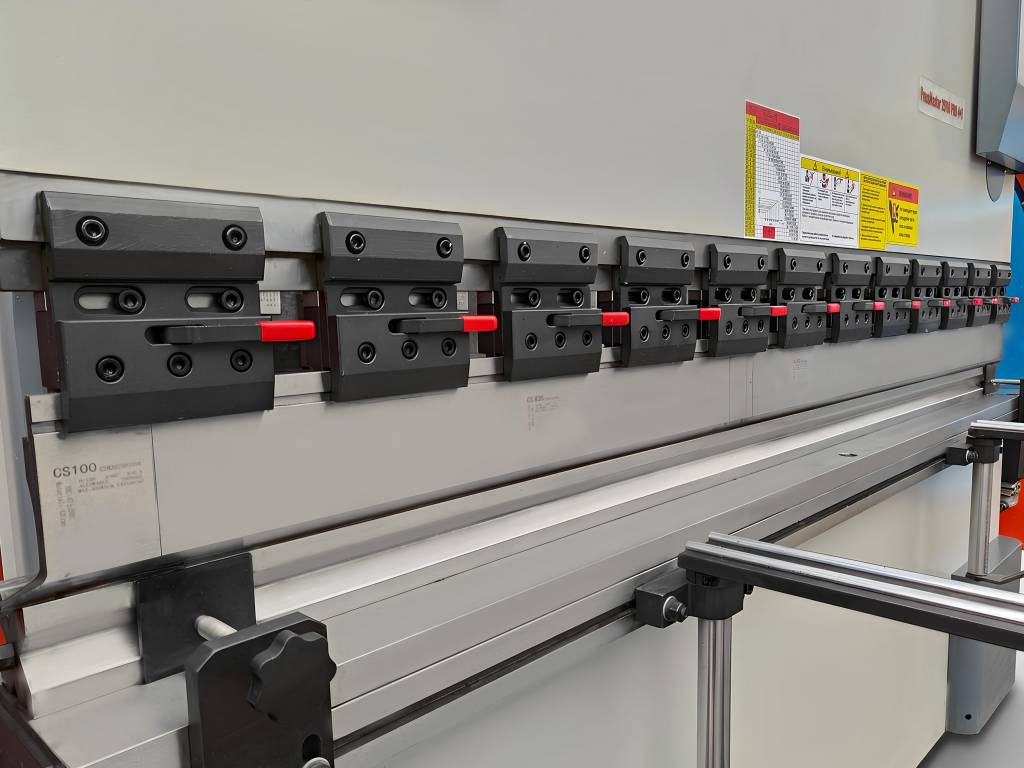

Быстросъёмный инструмент

Быстросъемный инструмент в разы ускоряет процесс смены инструмента.

desc 6 9

desc 7 7

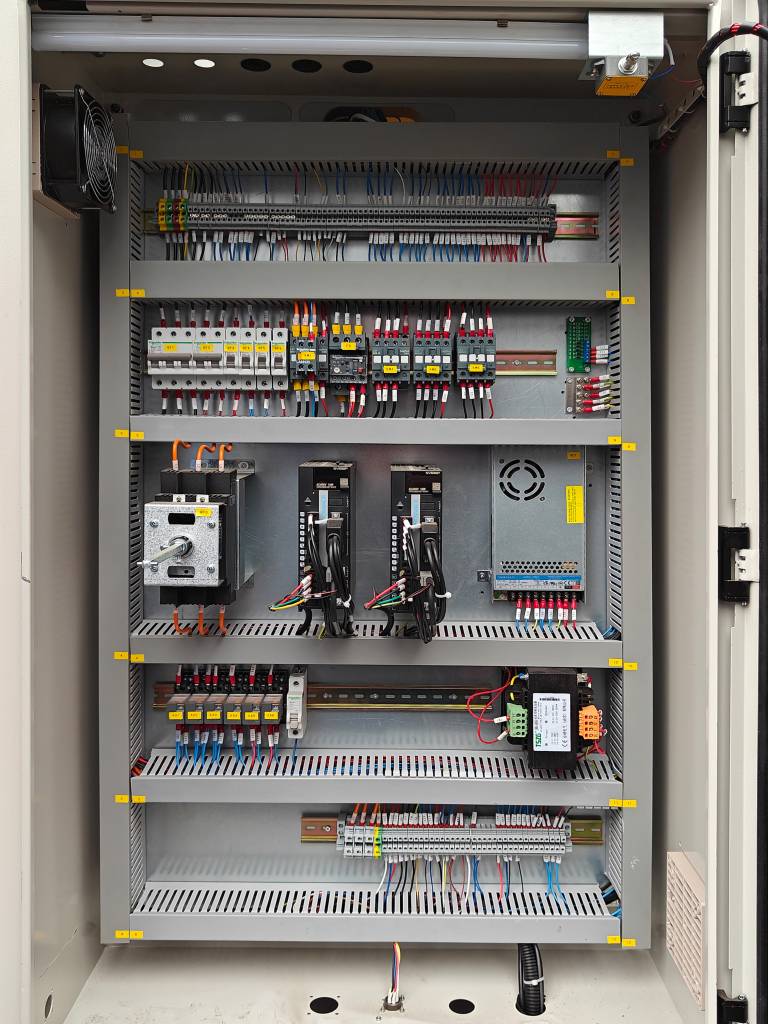

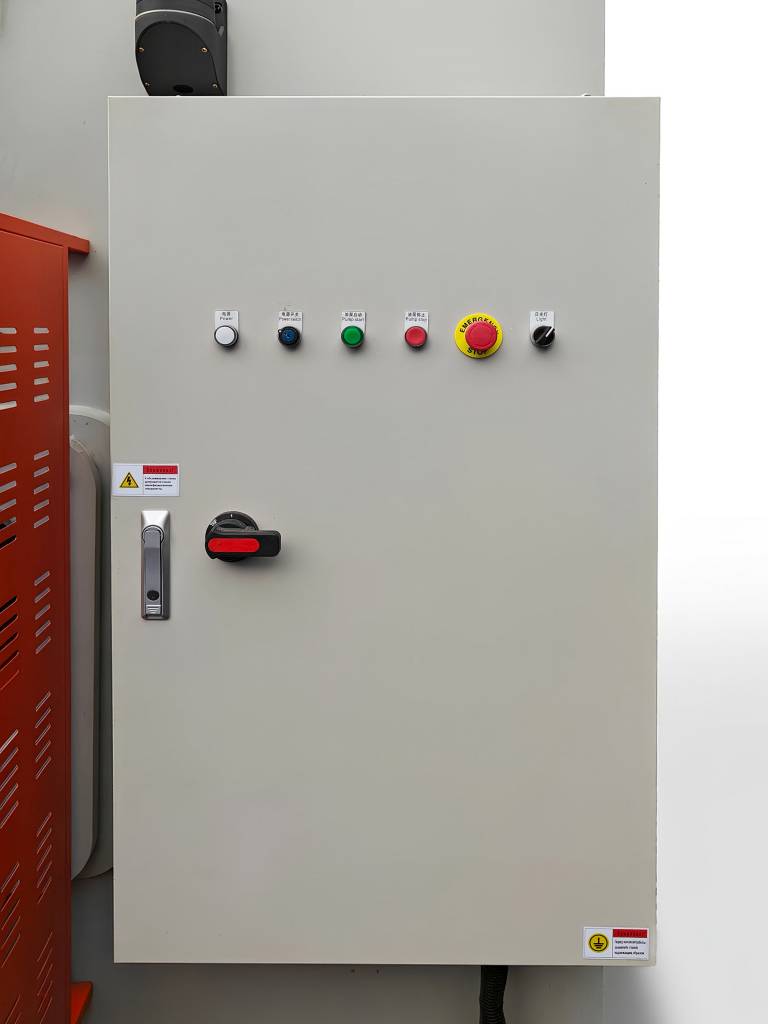

Электро-шкаф служит для безопасного размещения электрокомпонентов станка. В листогибочных прессах серии PressMaster PRO 4+1 используются электрокомпоненты компании Schneider Electric.

На самом шкафу расположены индикатор включения, аварийные индикаторы, которые предупреждают об ошибке в работе гидравлической станции, тумблер включения и выключения подсветки, и общий рубильник вкл/выкл подачи электропитания.

desc 8 1

desc 9

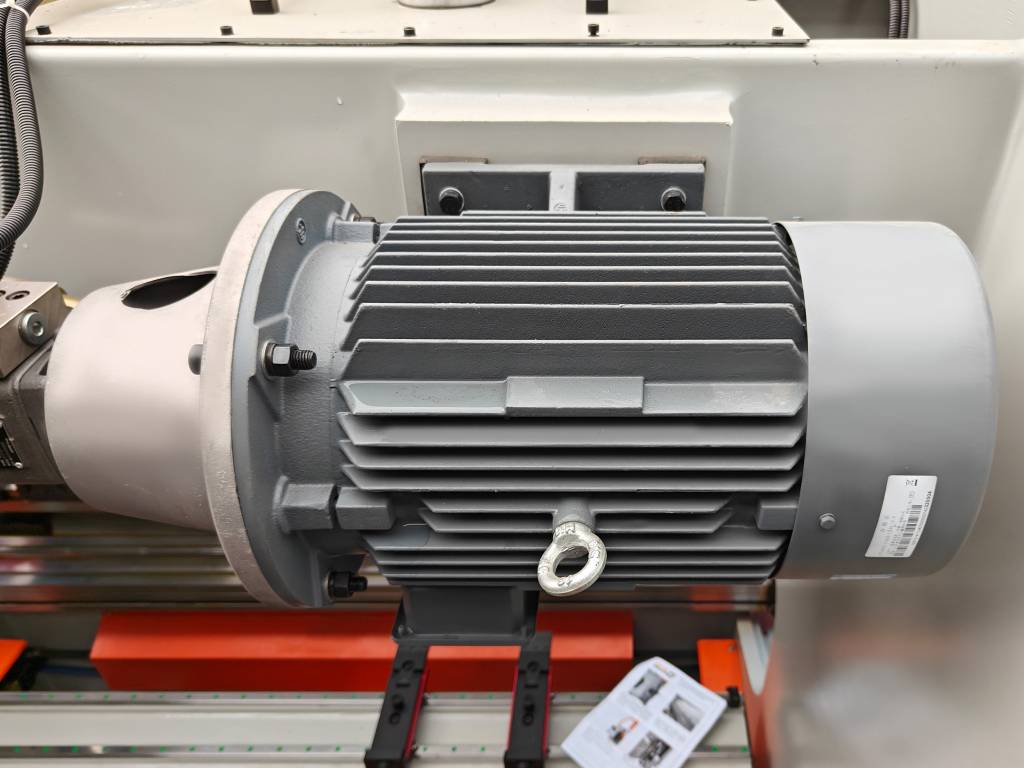

Станок оснащен мощным и надежным двигателем от европейского бренда Siemens мощностью 15 кВт.

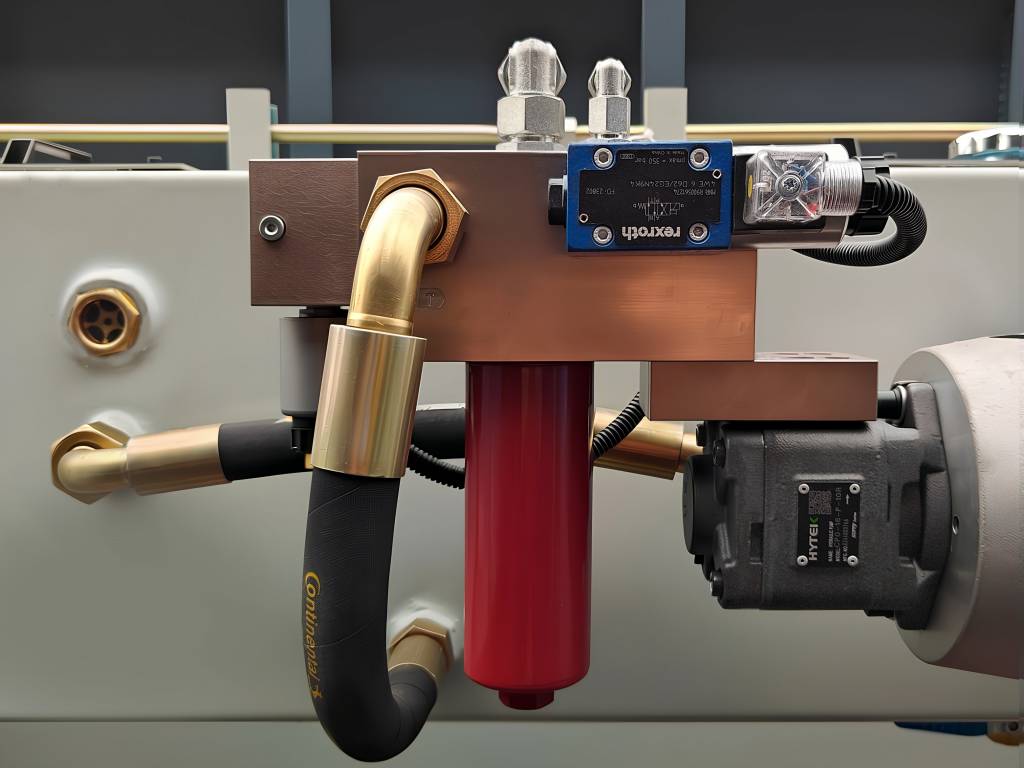

Гидравлическая система от немецкого бренда Rexroth расположена на верхней части станка. Также на прессах серии PressMaster PRO 4+1 установлен гидравлический насос бренда SUNNY, который обеспечивает надежную работу гидравлической системы за счет высоких эксплуатационных показателей.

desc 10

desc 11

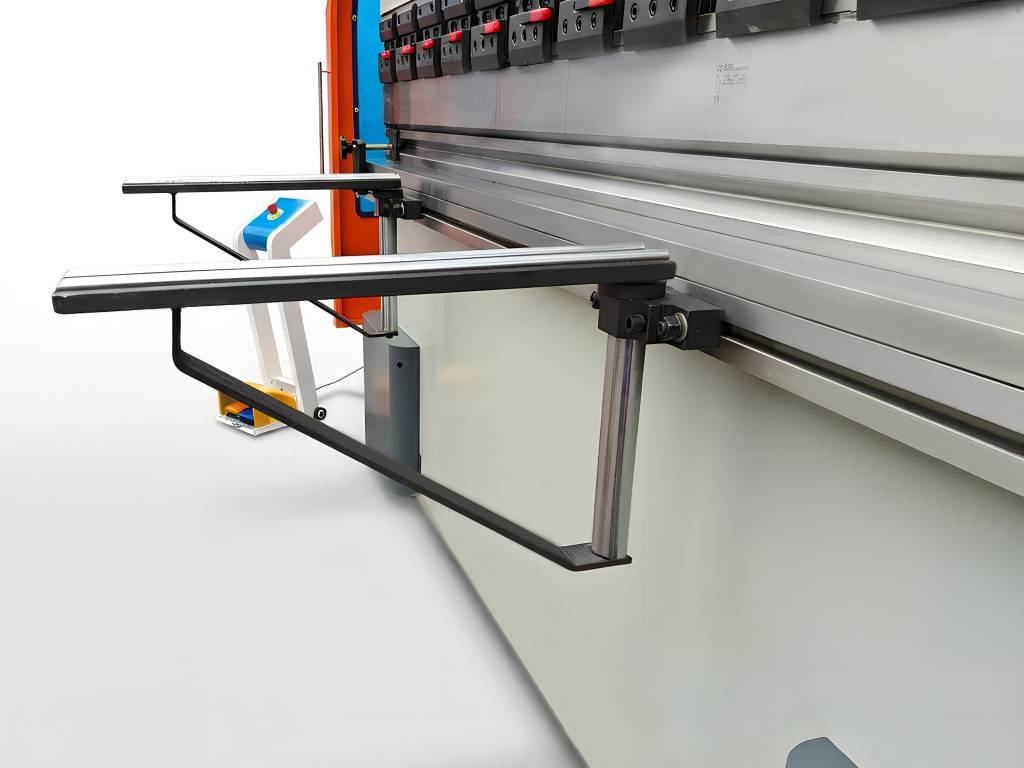

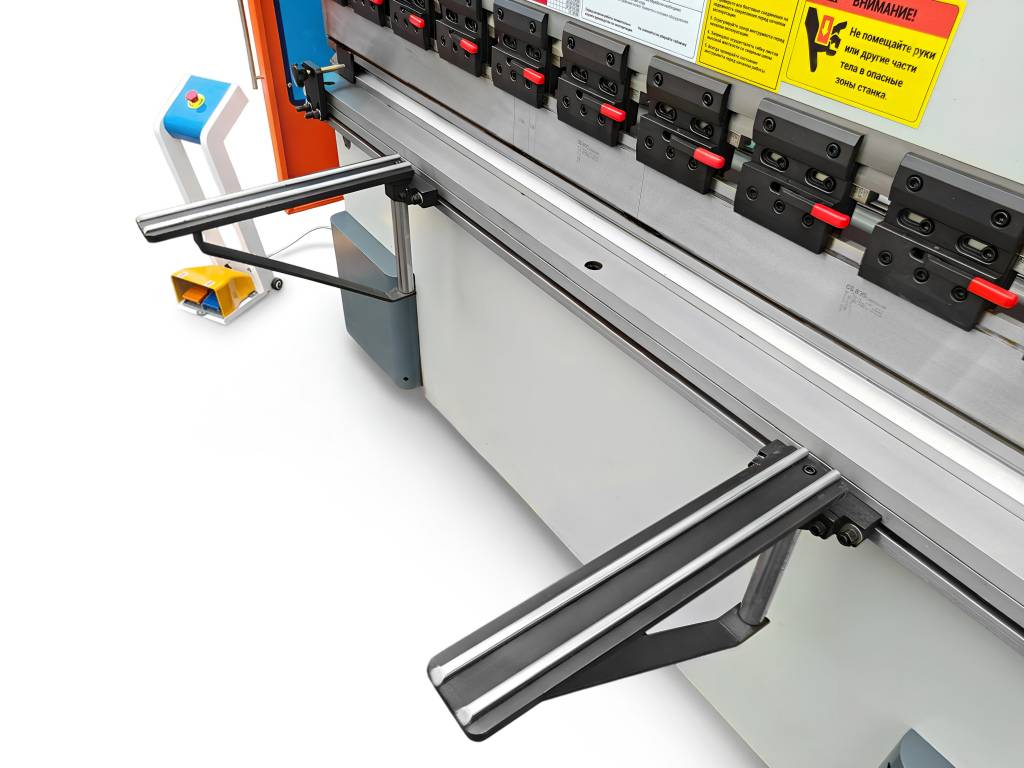

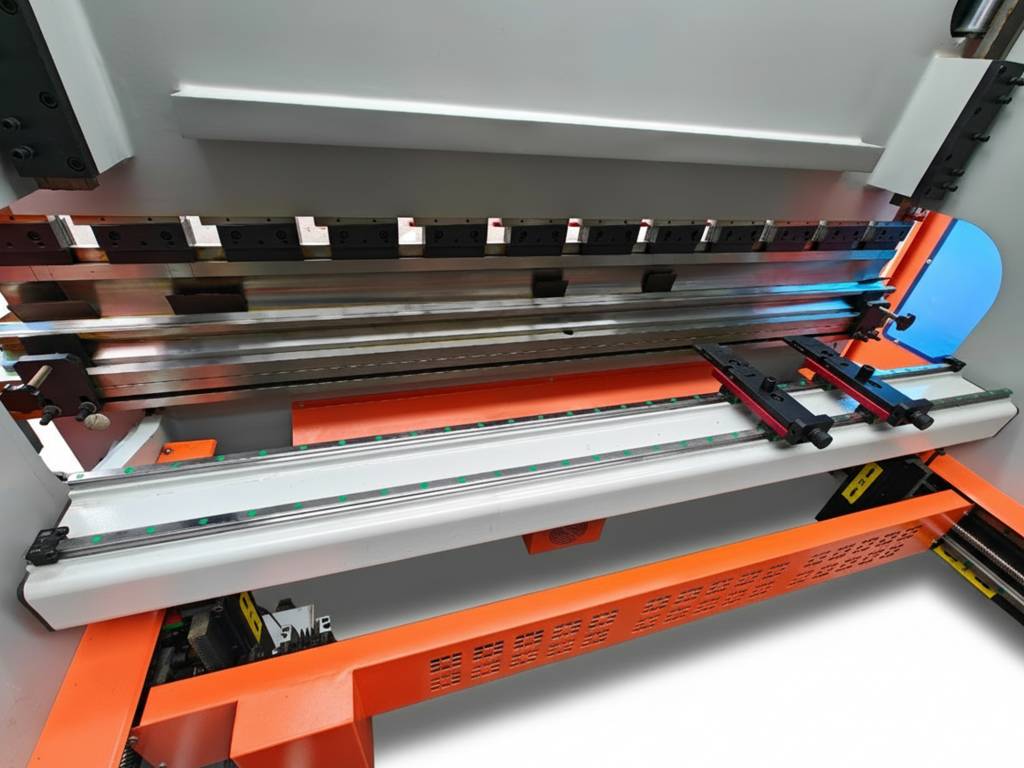

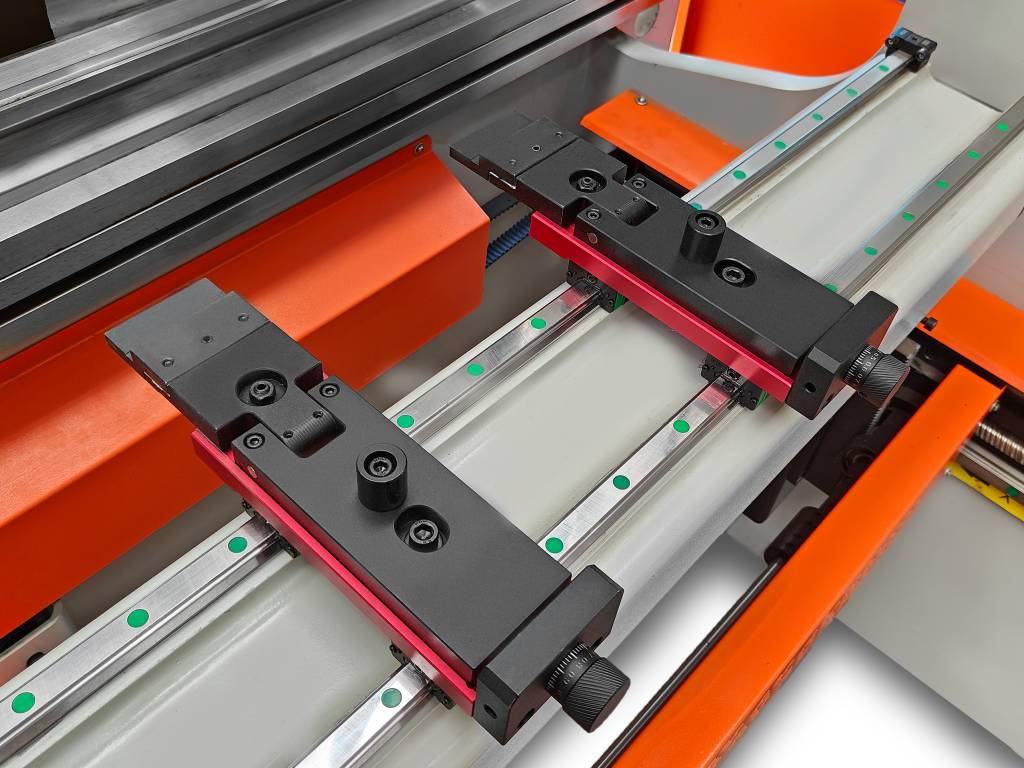

Пресс PressMaster 32170 PRO 4+1 оснащен передней поддержкой листа, перемещение которой по горизонтали осуществляется по линейным направляющим.

desc 12

desc 13

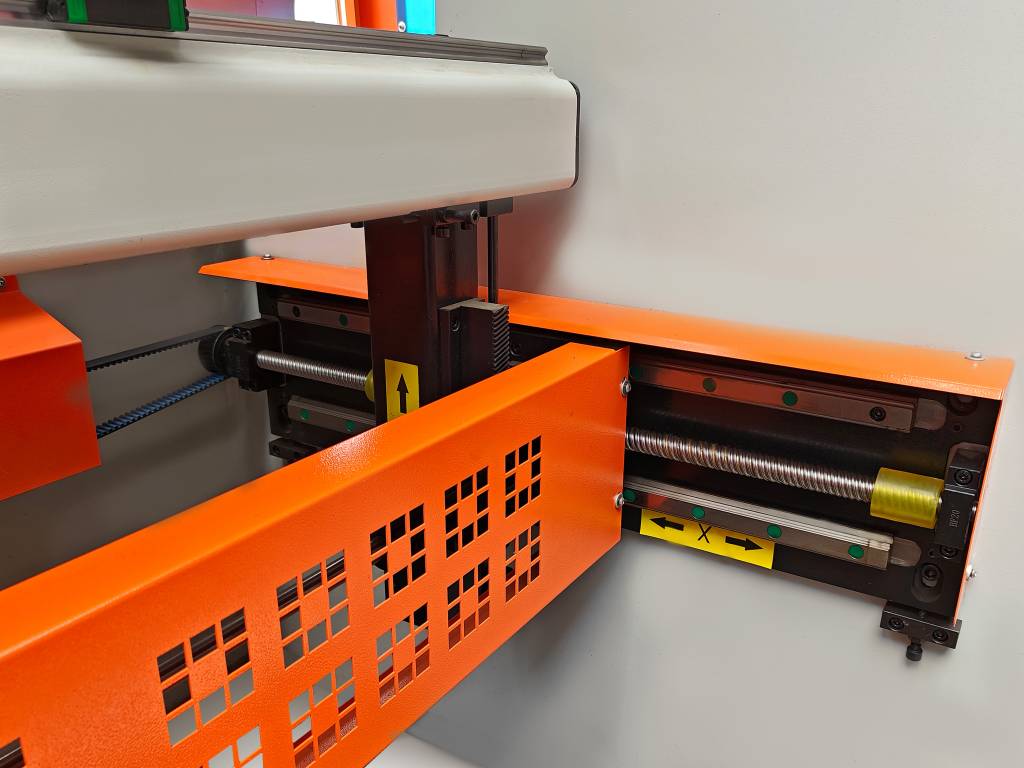

Перемещение портала осуществляется по линейным направляющим с помощью ШВП.

desc 14

desc 15

Высокоточные задние упоры, работающие от серводвигателей и синхронизированные контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Задние упоры поддерживают работу по осям X и R.

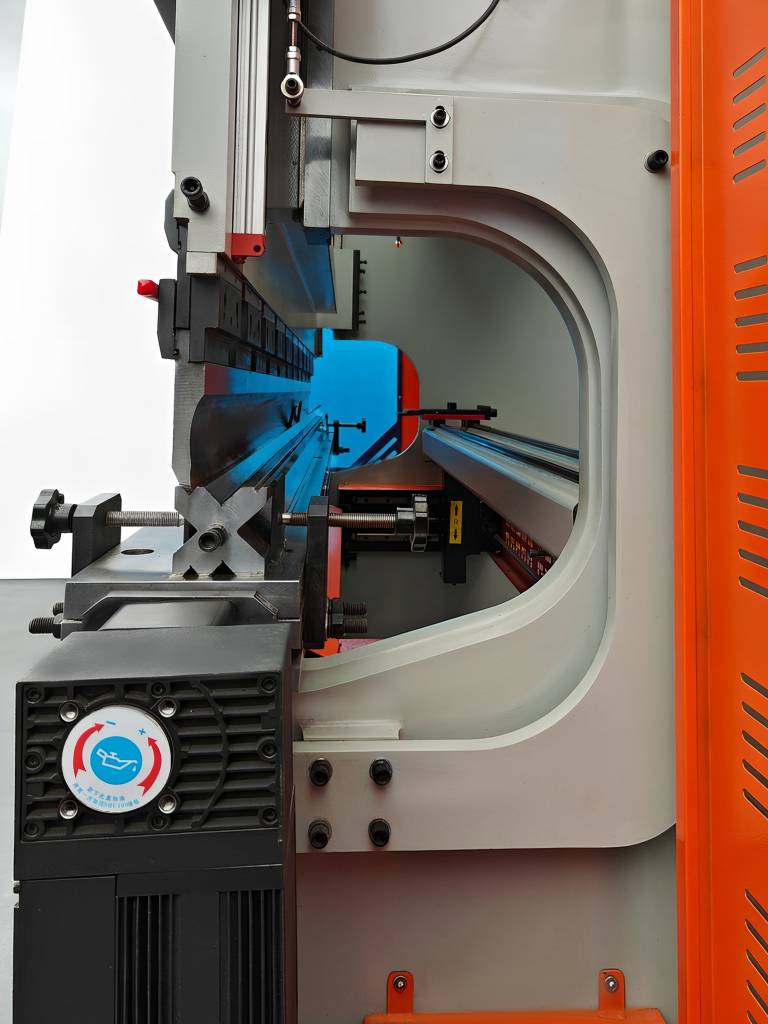

Важной отличительной особенностью листогибочного пресса PressMaster 32170 PRO 4+1 являются увеличенные значения глубины зева и хода траверсы, позволяющие пользователю изготавливать максимально сложные детали.

desc 16

desc 17

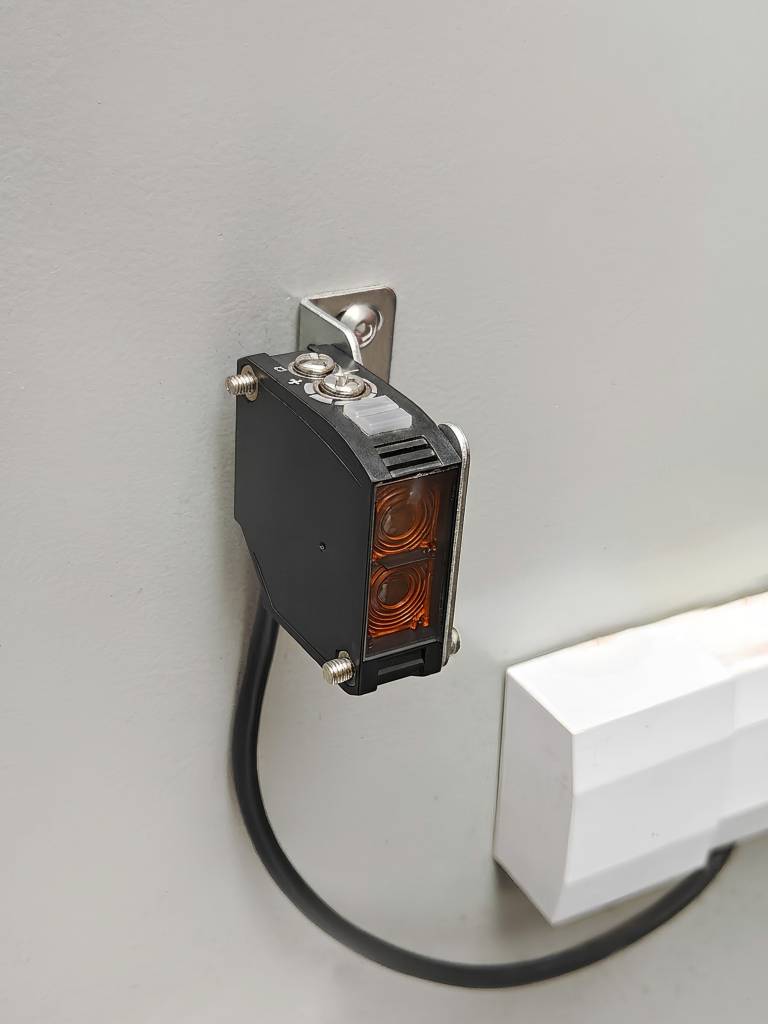

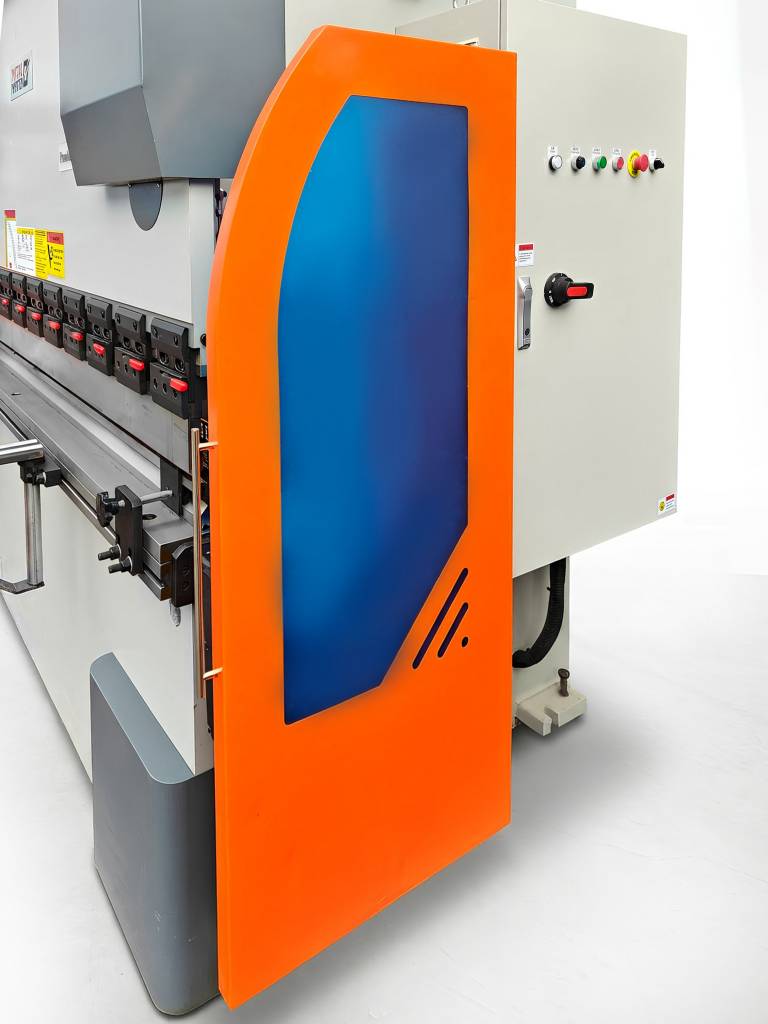

Пресс оснащен защитными боковыми ограждениями, а с тыльной стороны станка располагается световой барьер для защиты от несанкционированного доступа людей в рабочую зону.

desc 18

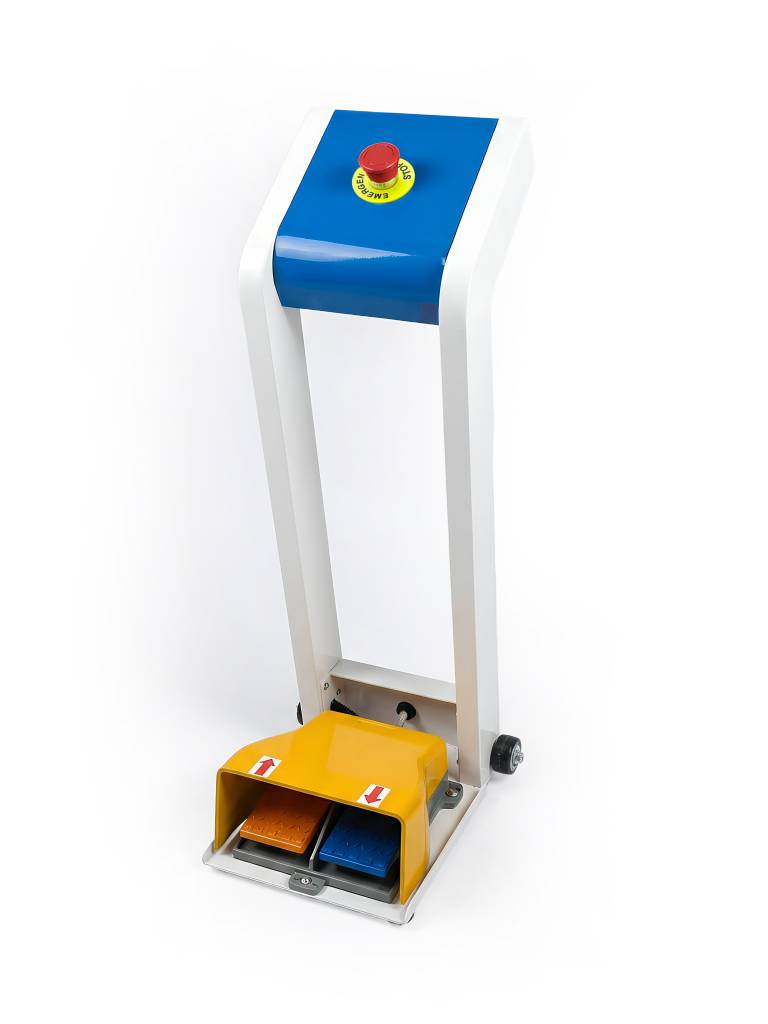

С помощью эргономичной переносной педали осуществляется опускание и поднятие траверсы. В верхней части педали расположена кнопка аварийной остановки.

Стандартная комплектация:

  1. Четырехосевая система ЧПУ ESA S630;
  2. Инструмент: Матрица 4-сторонняя/пуансон;
  3. Бомбирование моторизированное;
  4. Боковое защитное ограждения;
  5. Заднее световое защитное ограждение;
  6. Электроавтоматика от европейского бренда Schneider Electric;
  7. Зубчатый масляный насос;
  8. Быстросъёмный инструмент;
  9. Главный двигатель бренда Siemens.


Профили, получаемые при использовании листогибочного пресса:



desc 19 8



ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО ГИБОЧНОГО ПРЕССА METAL MASTER PressMaster 32170 PRO 4+1:

  • Оптимальное сочетание цены и качества
    Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
  • Моторизированное бомбирование
    Система моторизированной корректировки формы стола включена в стандартную комплектацию.
  • Широкий спектр функциональных характеристик
    Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
  • Высокая производительность
    Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
  • Надежность и износостойкость конструкции
    Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения.
  • Точность и простота настройки на работу с необходимой толщиной листа
    Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
  • Простота в использовании
    На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
    Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
  • Безопасность
    Наличие бокового и заднего светового защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
02

Характеристики

ПроизводительMetalMaster
МодельPressMaster 32170 PRO 4+1
Усилие, тонн170
Длина рабочего стола, мм3200
Расстояние между колоннами, мм2700
Глубина зева, мм410
Ход пуансона, мм275
Расстояние между столом и траверсой, мм550
Скорость рабочая/прямого/обратного хода, мм/с10/140/130
Ход по оси X (задний стол), мм600
Ход по оси R, мм150
Точность хода по оси Х, мм±0,02
Количество пальцев заднего упора, шт3
Мощность двигателя, кВт15
Уровень шума, дБ≤88
Объем масляного бака, л300
Система управленияESA S630
Габаритные размеры станка (Д×Ш×В), мм3800×1550×2550
Габаритные размеры упаковки (Д×Ш×В), мм3400×1550×2550
Масса станка (нетто/брутто), кг7795 / 7800
