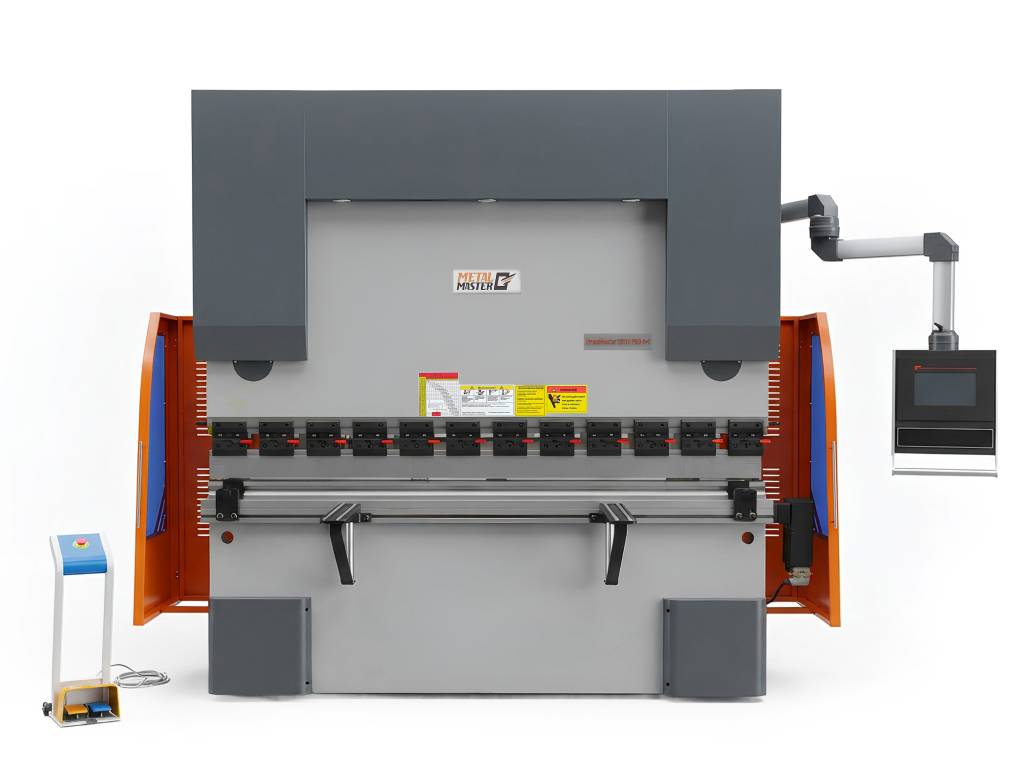

Пресс гибочный гидравлический METAL MASTER PressMaster 25110 PRO 4+1

Характеристики

  • Производитель MetalMaster
  • Модель PressMaster 25110 PRO 4+1
  • Усилие, тонн 110
  • Длина рабочего стола, мм 2500
  • Расстояние между колоннами, мм 2050
  • Глубина зева, мм 410
  • Ход пуансона, мм 275
  • Расстояние между столом и траверсой, мм 530
  • Скорость рабочая/прямого/обратного хода, мм/с 9,5 / 200 / 155
  • Ход по оси X (задний стол), мм 600
  • Ход по оси R, мм 200
  • Точность хода по оси Х, мм ±0,02
  • Количество пальцев заднего упора, шт 2
  • Мощность двигателя, кВт 7,5
  • Уровень шума, дБ ≤88
  • Объем масляного бака, л 300
  • Система управления ESA S630
  • Габаритные размеры станка (Д×Ш×В), мм 3100×1450×2500
  • Габаритные размеры упаковки (Д×Ш×В), мм 2700×1450×2500
  • Масса станка (нетто/брутто), кг 5695 / 5700

Описание станка Пресс гибочный гидравлический METAL MASTER PressMaster 25110 PRO 4+1

Листогибочные прессы серии PressMaster PRO 4+1 оснащены мощными синхронизированными цилиндрами. Эта схема применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры, моторизированная система бомбирования и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен итальянским ЧПУ ESA S630. Управление по оси Y осуществляется ЧПУ с помощью синхронизированных гидроцилиндров. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечают сервоприводы и высокоточное ШВП с линейными направляющими.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА
ЧПУ четырехосевое ESA S630 с сенсорным экраном
Приводы по осям Сервопривод
Система компенсации прогиба (бомбирование) Моторизированная
Электроавтоматика Schneider Electric
Двигатель Siemens
Масляный насос Шестеренный
Инструмент Матрица 4-сторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы) 2 штуки
Пульт управления На поворотном кронштейне
Педаль управления Выносная, с кнопкой аварийной остановки

1
Расстояние Длина, мм
1 100
2 150
3 230
4 80
5 95
6 530
7 160
8 410
9 120

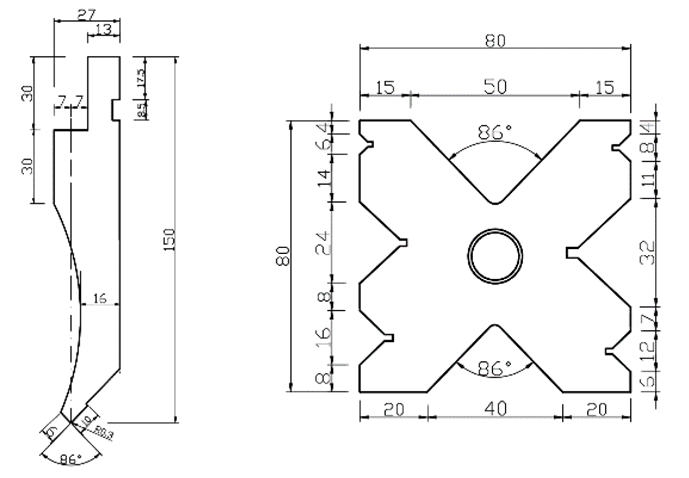

Верхний и нижний инструмент

 25110

  Пуансон

                       Матрица

Панель управления

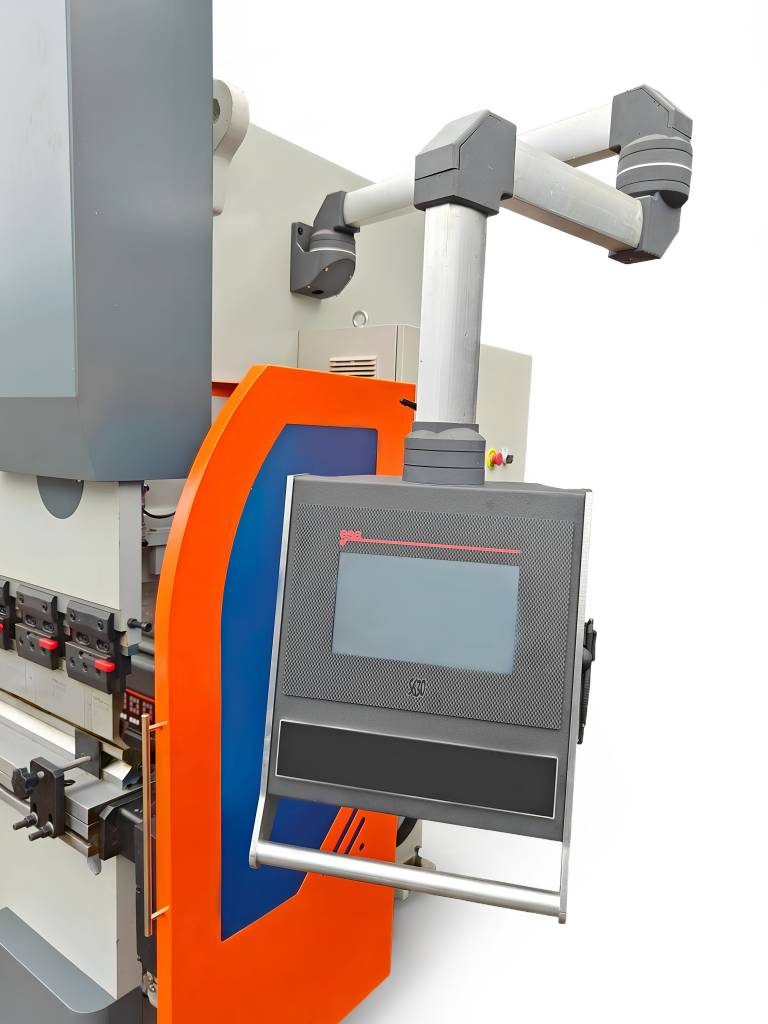

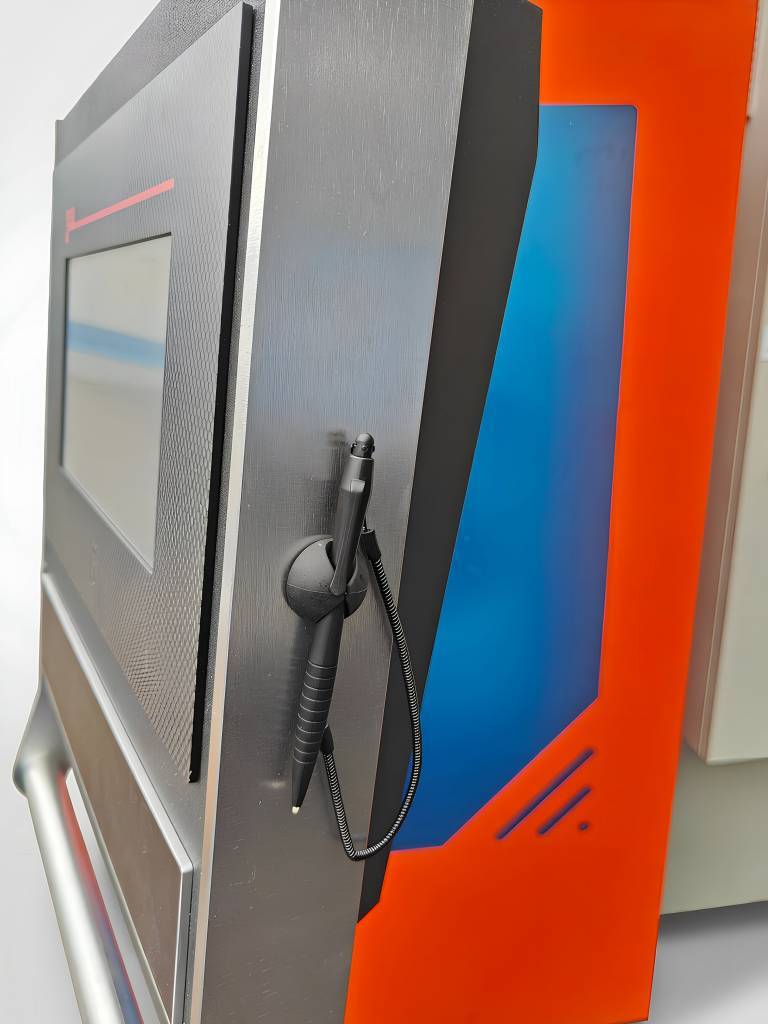

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположено ЧПУ ESA S630 с сенсорным экраном, на котором отображаются заданные и текущие положения рабочих органов по осям.2



Система ЧПУ ESA S630 с сенсорным экраном имеет:

  • Программирование угла гиба в градусах;
  • 10-дюймовый цветной ЖК-экран, сенсорное управление, простой интерфейс и удобная эксплуатация;
  • Управление осями с точностью 0,02 мм;
  • Библиотека инструментальной оснастки;
  • Возможность корректировки угла гибки;
  • Работа в метрической и дюймовой системах.
  • Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

3

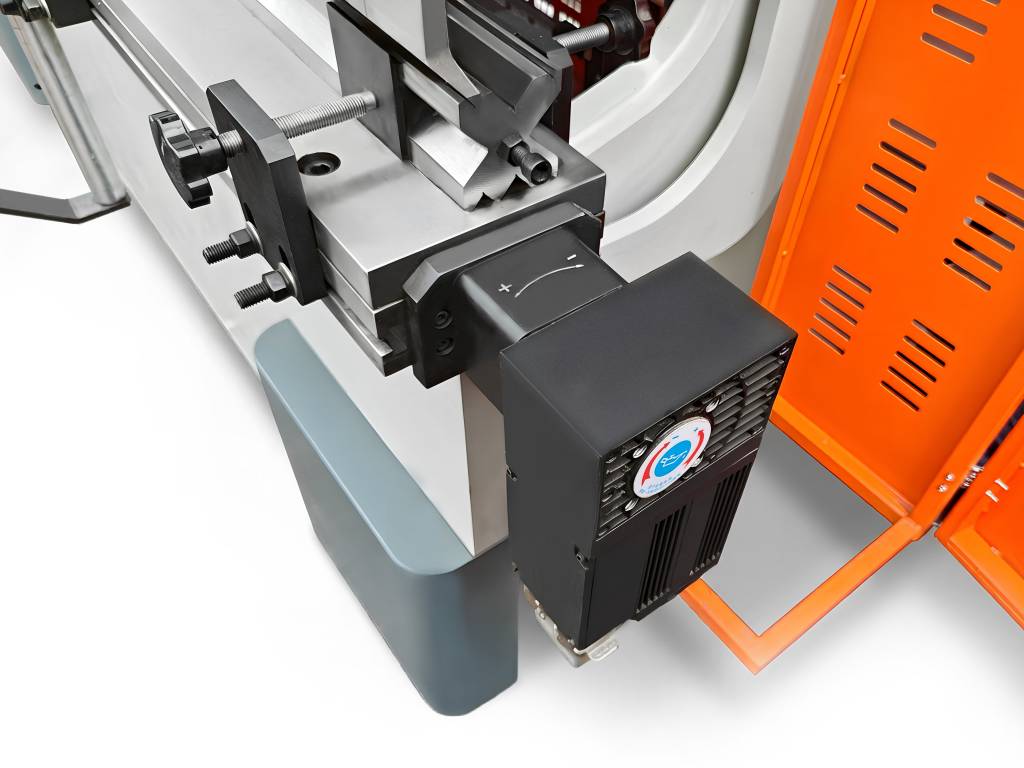

Моторизированное бомбирование – позволяет корректировать форму стола для получения оптимального результата при гибке изделия с большим усилием и/или большой длины.

4

5

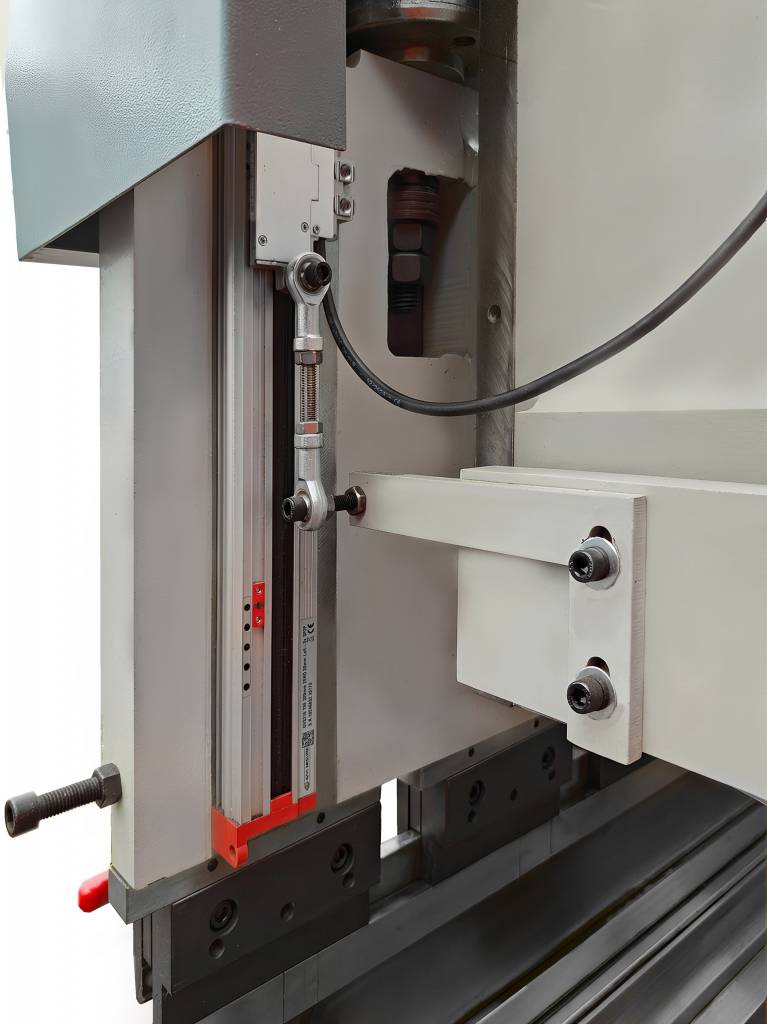

Высокоточные оптические линейки от итальянского бренда GIVI обеспечивают точную синхронизацию осей Y1 и Y2.

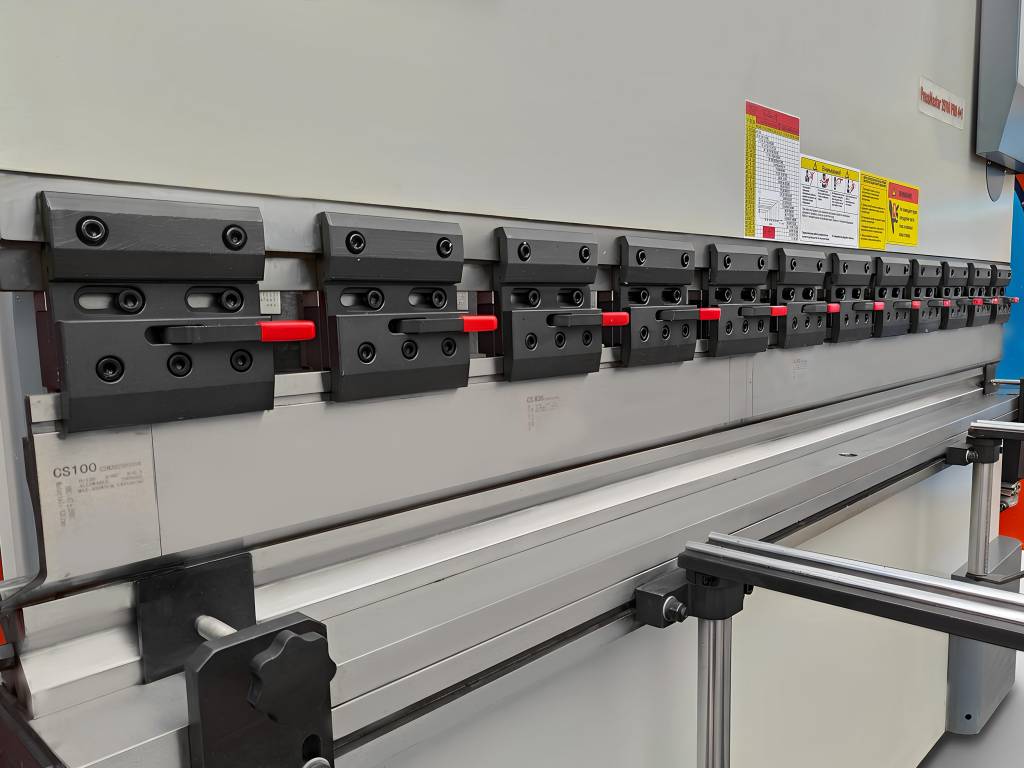

Быстросъёмный инструмент



Быстросъемный инструмент в разы ускоряет процесс смены инструмента.

6

7

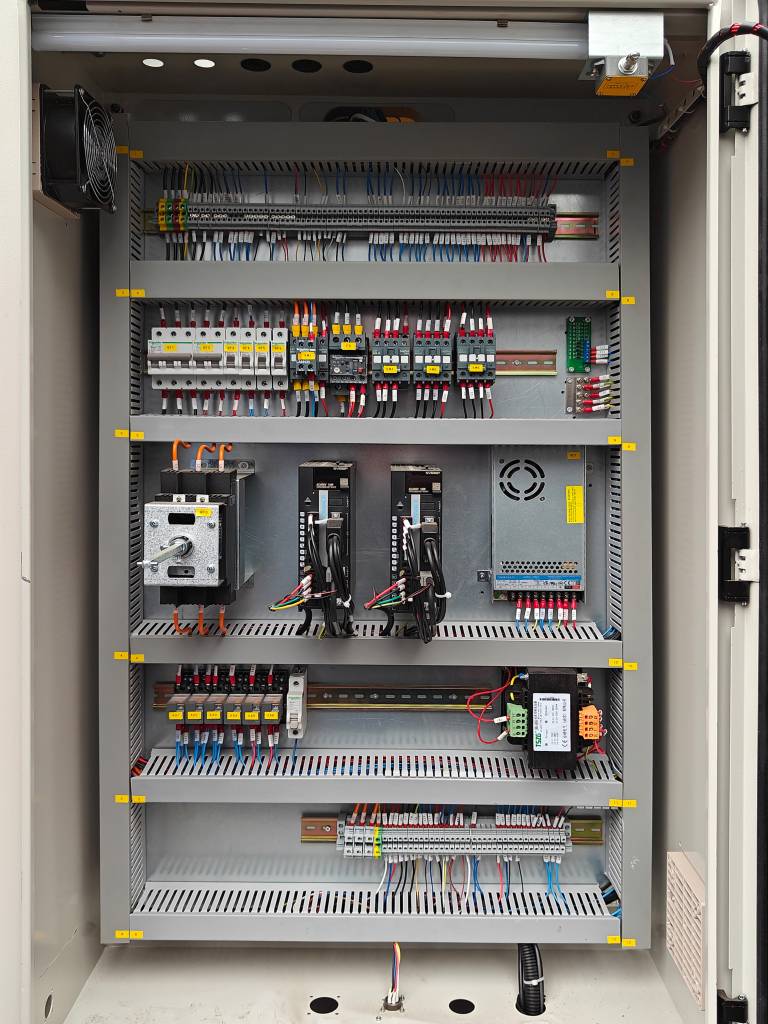

Электро-шкаф служит для безопасного размещения электрокомпонентов станка. В листогибочных прессах серии PressMaster PRO 4+1 используются электрокомпоненты компании Schneider Electric.

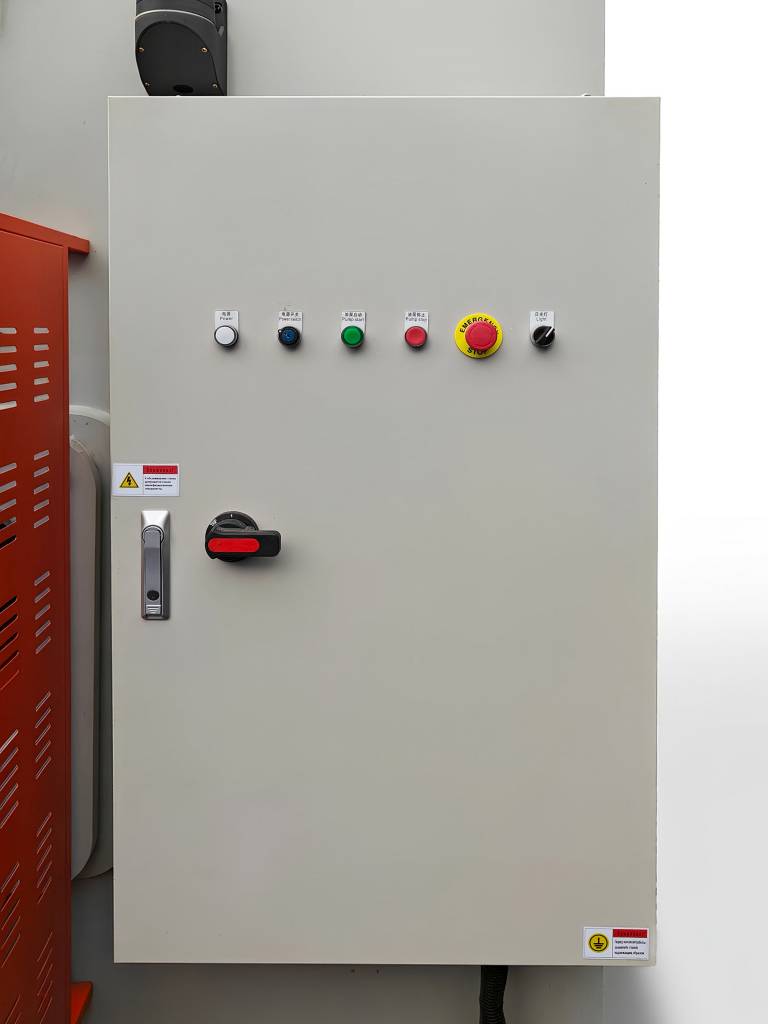

На самом шкафу расположены индикатор включения, аварийные индикаторы, которые предупреждают об ошибке в работе гидравлической станции, тумблер включения и выключения подсветки, и общий рубильник вкл/выкл подачи электропитания.

8

9

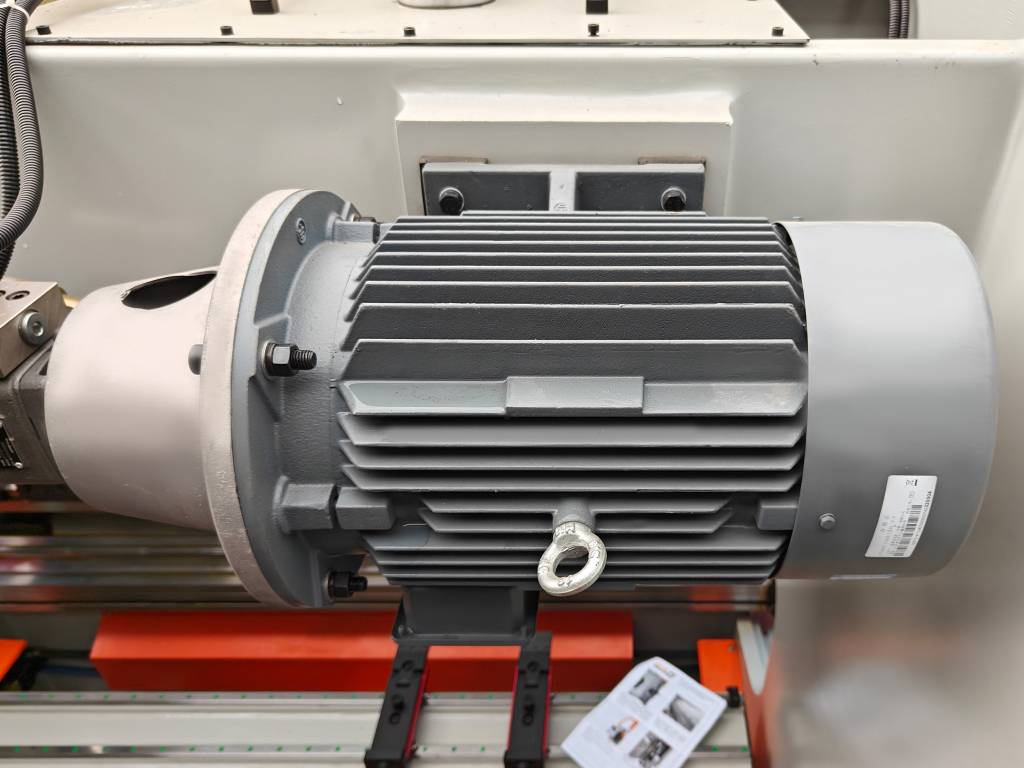

Станок оснащен мощным и надежным двигателем от европейского бренда Siemens мощностью 7,5 кВт.

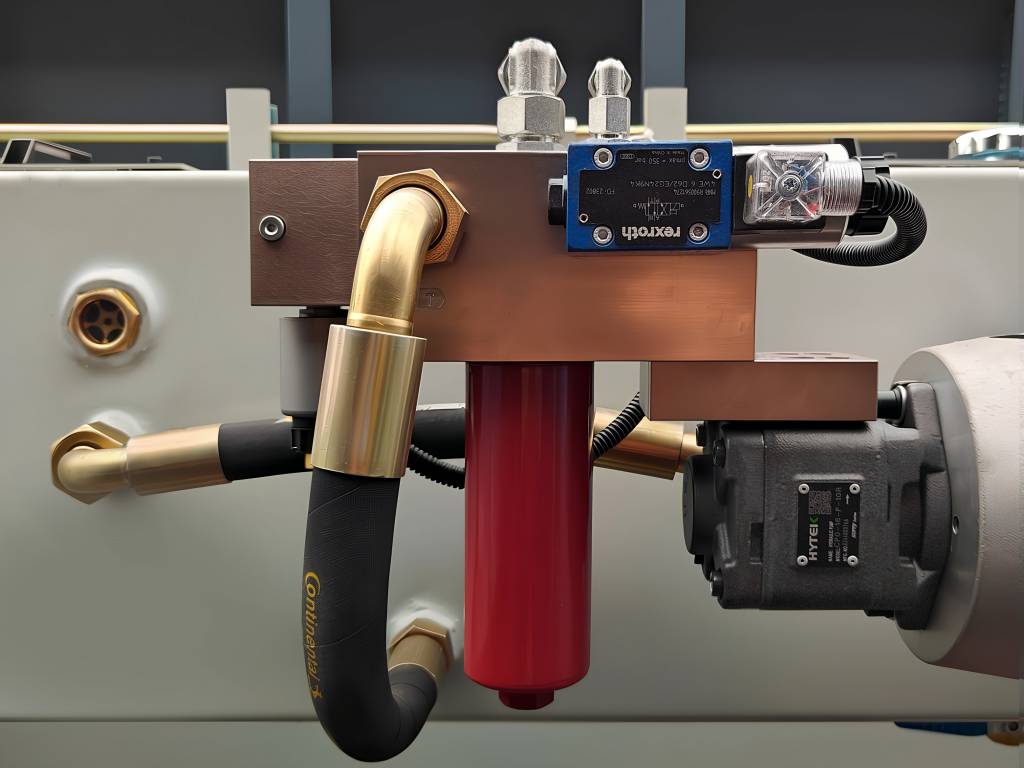

Гидравлическая система от немецкого бренда Rexroth расположена на верхней части станка. Также на прессах серии PressMaster PRO 4+1 установлен гидравлический насос бренда SUNNY, который обеспечивает надежную работу гидравлической системы за счет высоких эксплуатационных показателей.

10

11

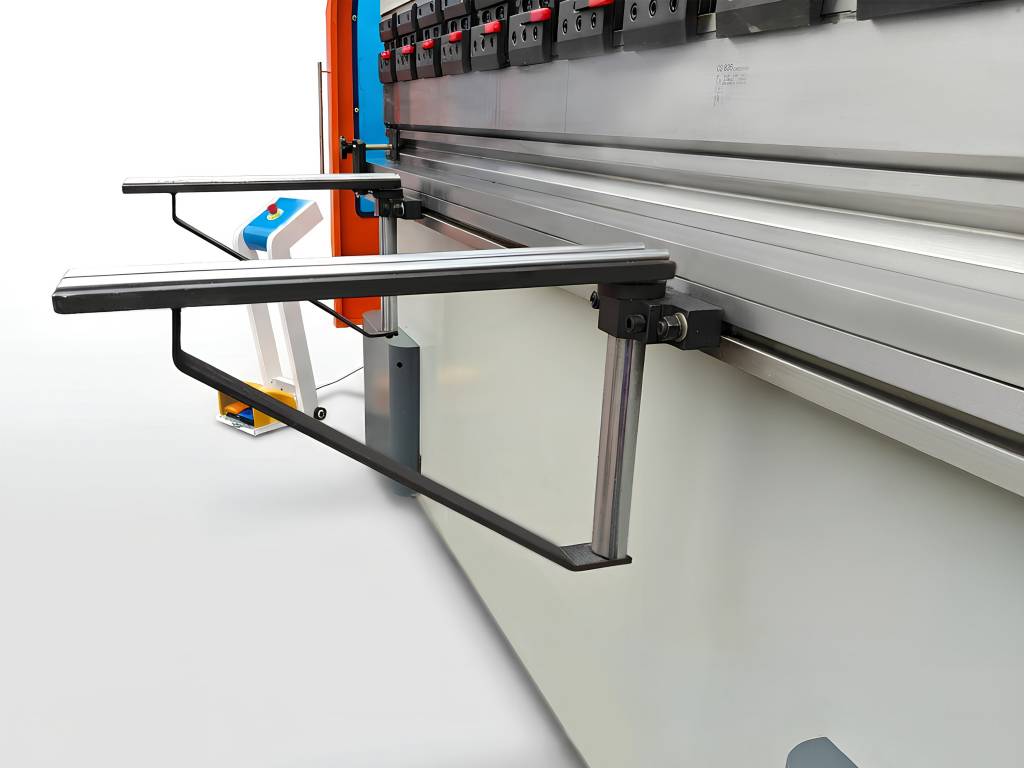

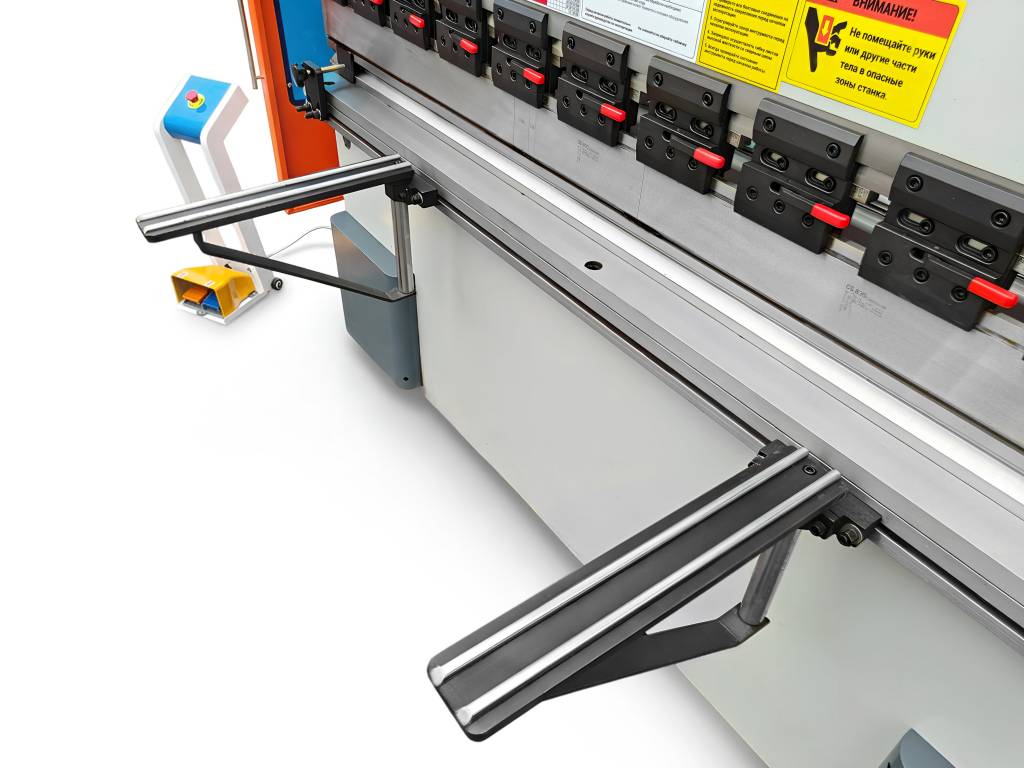

Пресс PressMaster 25110 PRO 4+1 оснащен передней поддержкой листа, перемещение которой по горизонтали осуществляется по линейным направляющим.

12

13

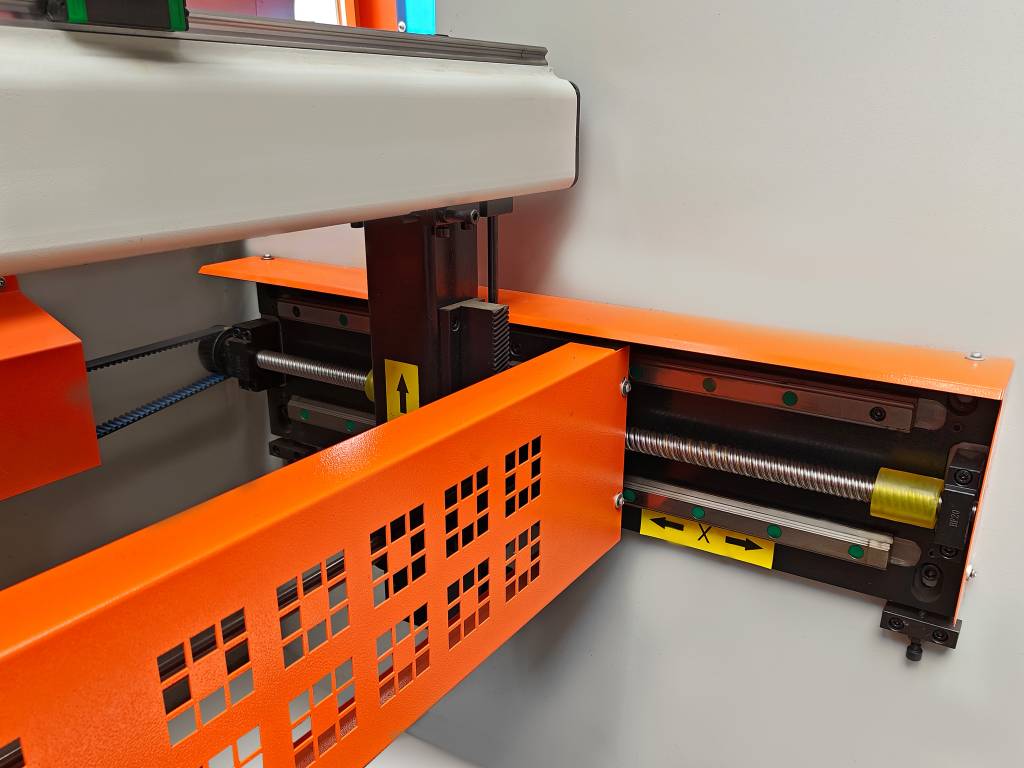

Перемещение портала осуществляется по линейным направляющим с помощью ШВП.

14

15

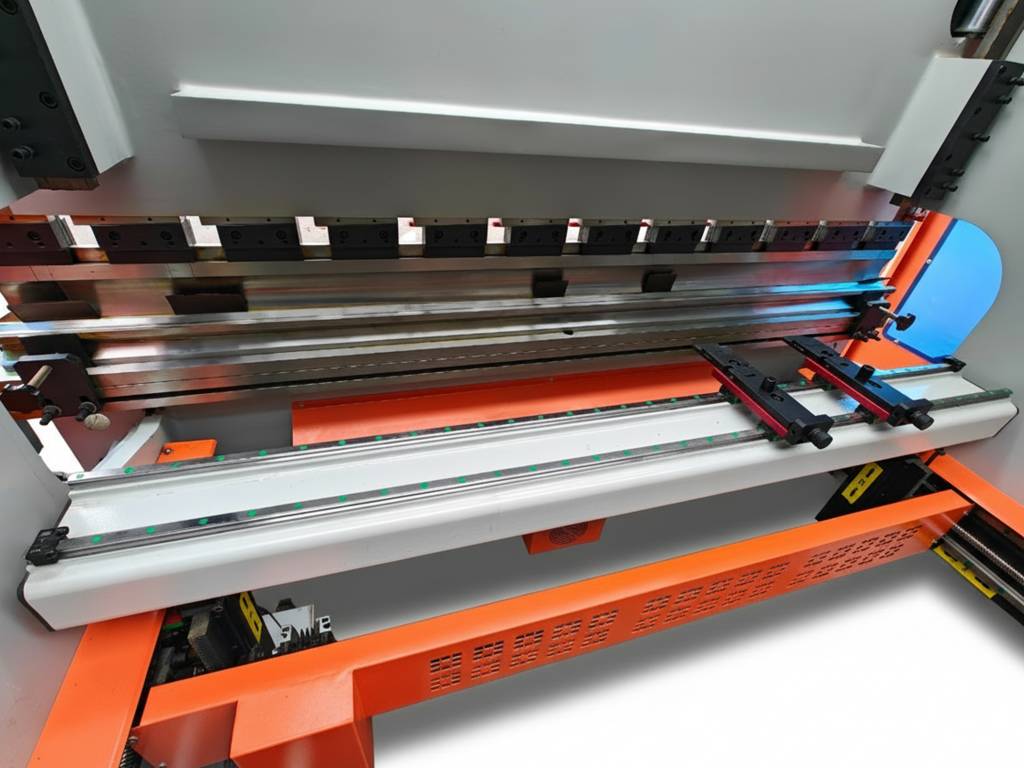

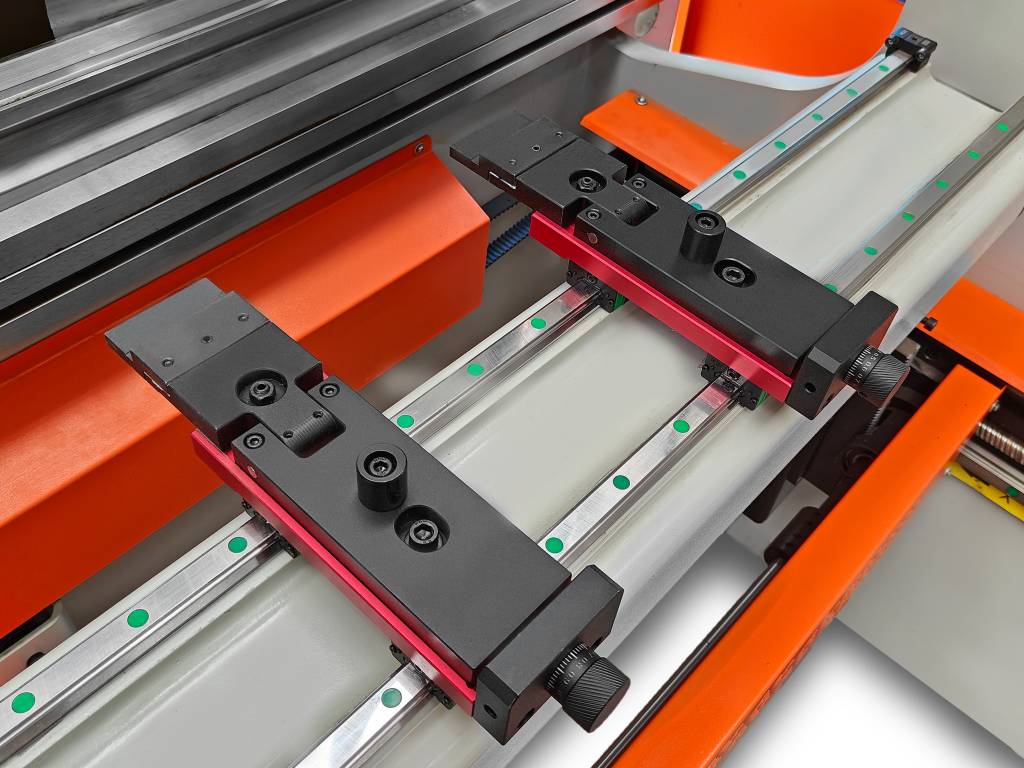

Высокоточные задние упоры, работающие от серводвигателей и синхронизированные контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Задние упоры поддерживают работу по осям X и R.

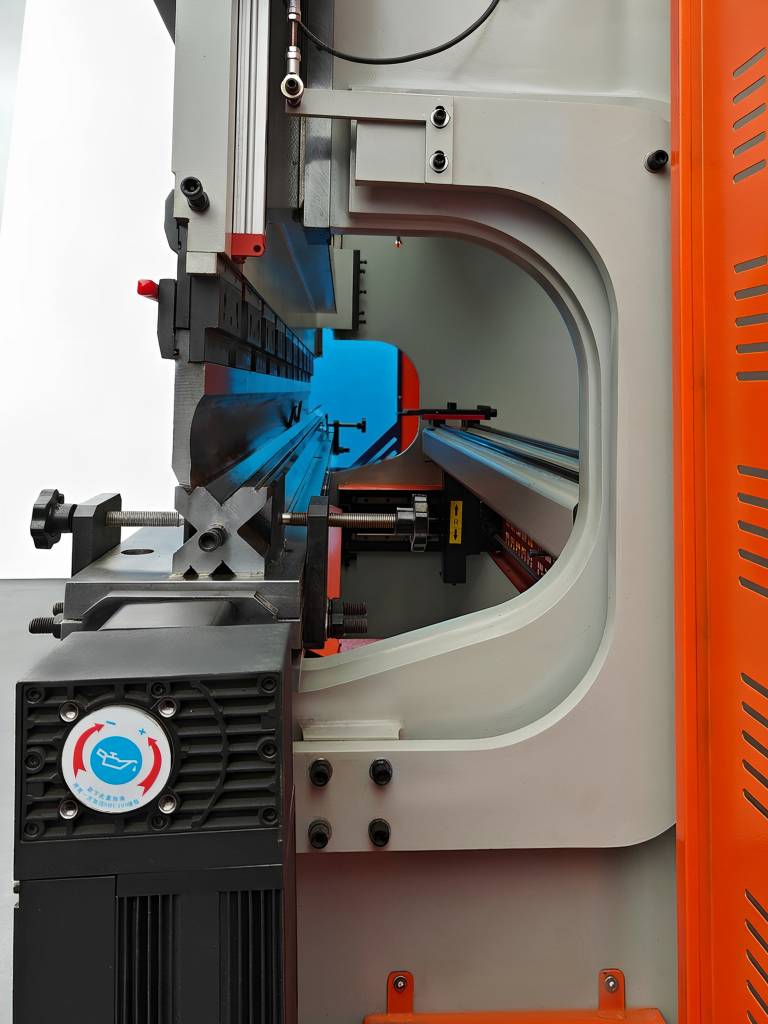

Важной отличительной особенностью листогибочного пресса PressMaster 25110 PRO 4+1 являются увеличенные значения глубины зева и хода траверсы, позволяющие пользователю изготавливать максимально сложные детали.

16

17

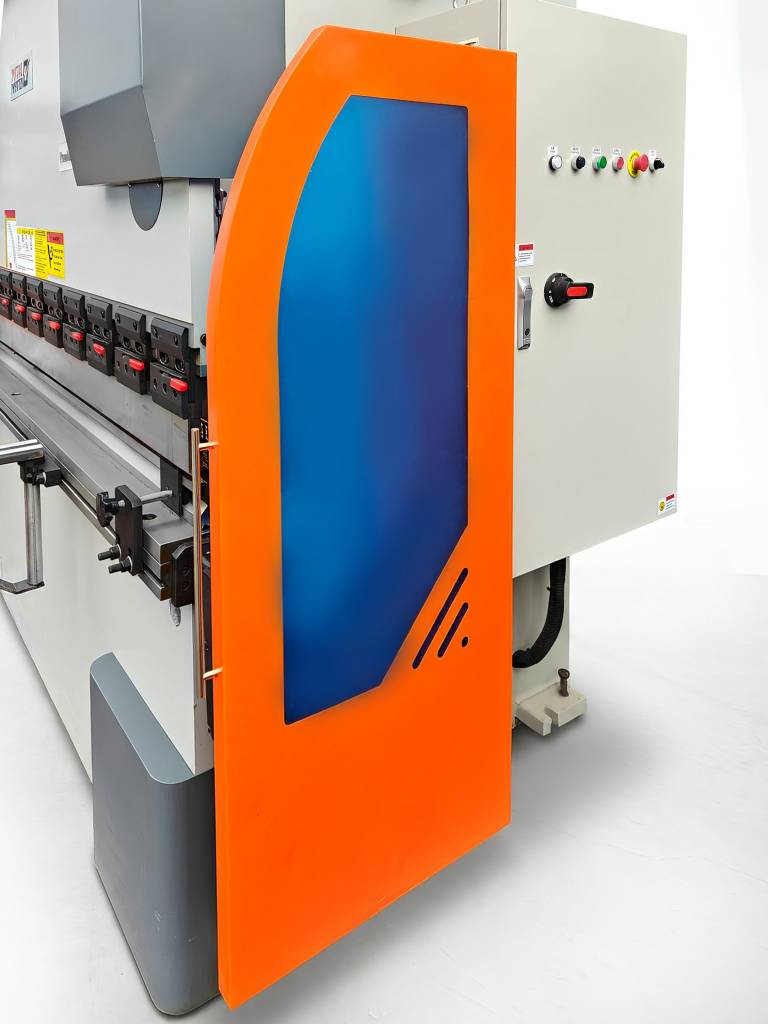

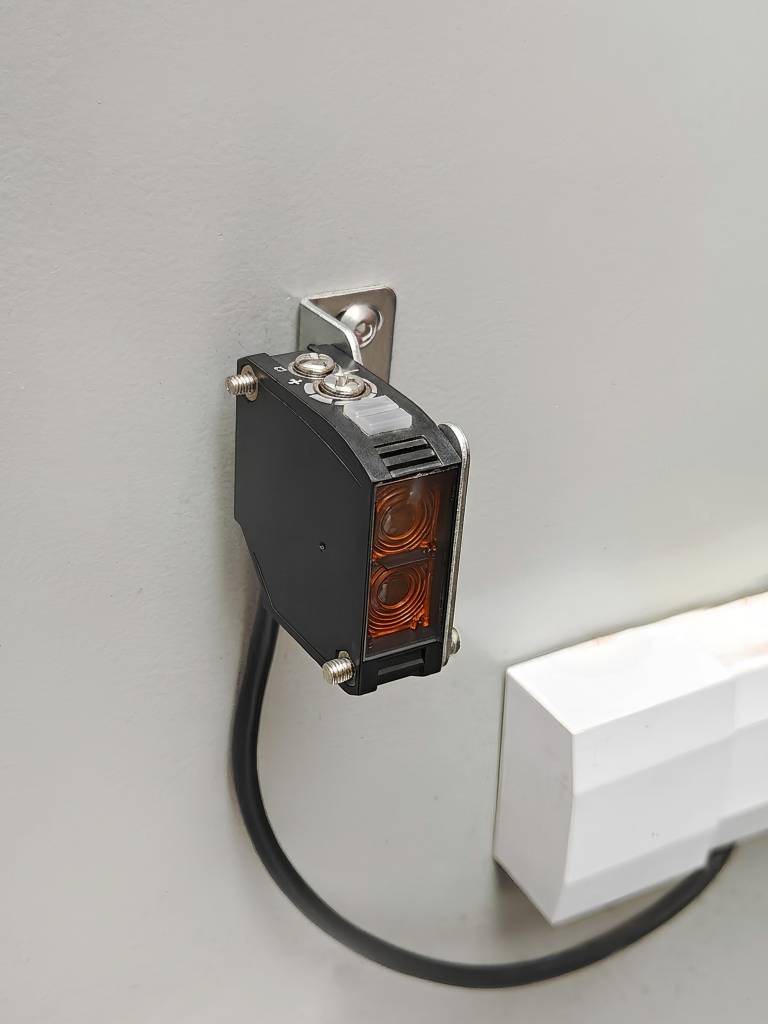

Пресс оснащен защитными боковыми ограждениями, а с тыльной стороны станка располагается световой барьер для защиты от несанкционированного доступа людей в рабочую зону.

18

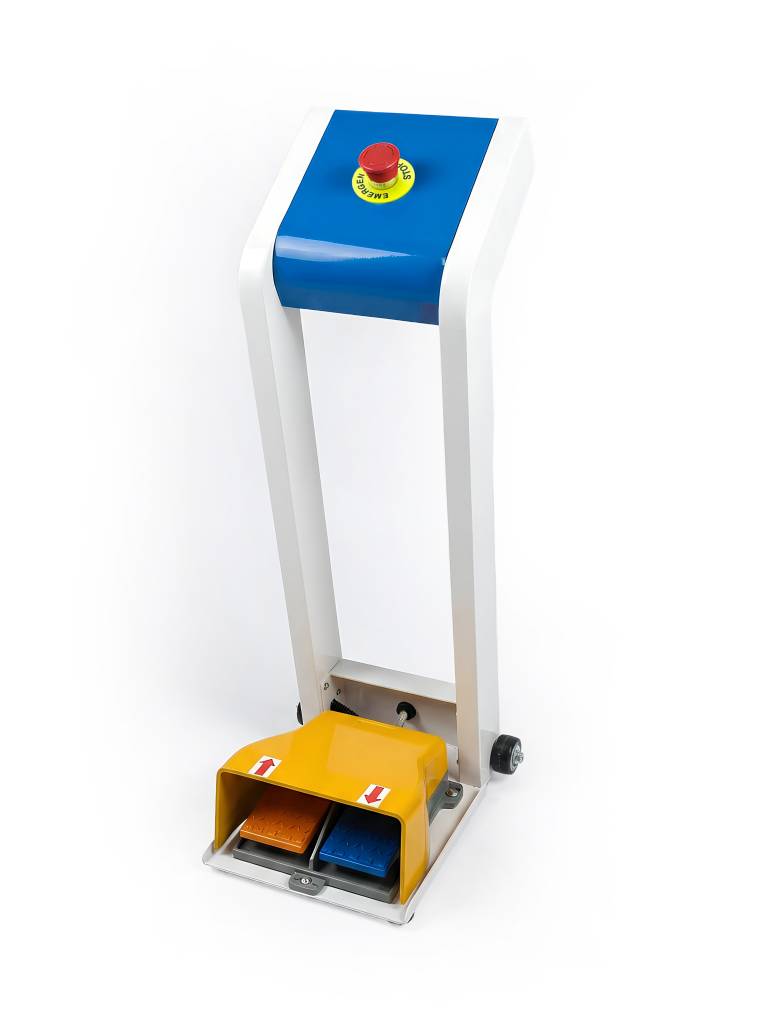

С помощью эргономичной переносной педали осуществляется опускание и поднятие траверсы. В верхней части педали расположена кнопка аварийной остановки.

Стандартная комплектация:

  1. Четырехосевая система ЧПУ ESA S630;
  2. Инструмент: Матрица 4-сторонняя/пуансон;
  3. Бомбирование моторизированное;
  4. Боковое защитное ограждения;
  5. Заднее световое защитное ограждение;
  6. Электроавтоматика от европейского бренда Schneider Electric;
  7. Зубчатый масляный насос;
  8. Быстросъёмный инструмент;
  9. Главный двигатель бренда Siemens.


Профили, получаемые при использовании листогибочного пресса:



19



ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО ГИБОЧНОГО ПРЕССА METAL MASTER PressMaster 25110 PRO 4+1:

  • Оптимальное сочетание цены и качества
    Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
  • Моторизированное бомбирование
    Система моторизированной корректировки формы стола включена в стандартную комплектацию.
  • Широкий спектр функциональных характеристик
    Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
  • Высокая производительность
    Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
  • Надежность и износостойкость конструкции
    Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения.
  • Точность и простота настройки на работу с необходимой толщиной листа
    Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
  • Простота в использовании
    На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
    Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
  • Безопасность
    Наличие бокового и заднего светового защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
