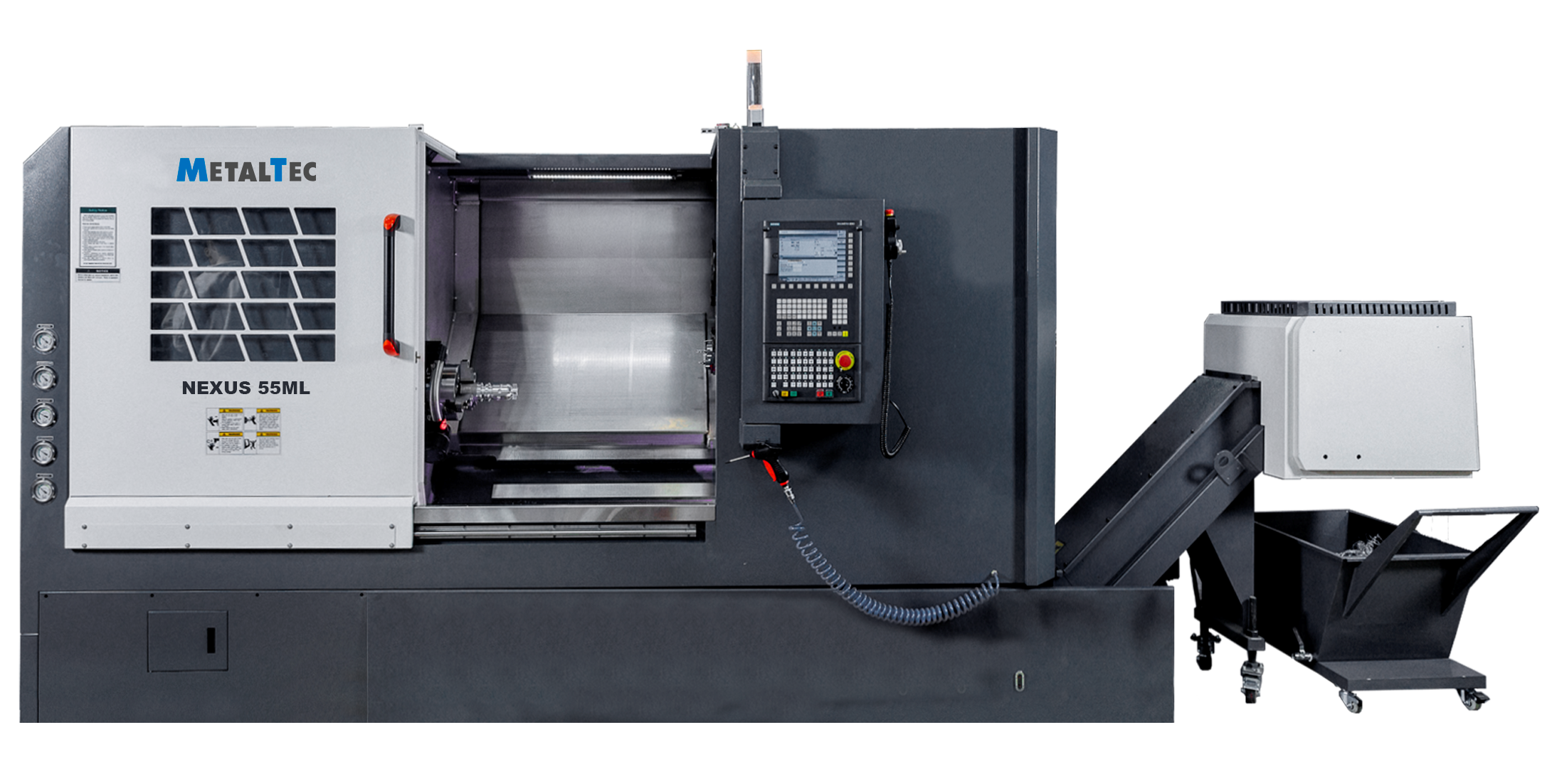

MetalTec NEXUS 55ML — Токарный станок ЧПУ с наклонной станиной

Характеристики

  • Производитель MetalTec
  • Транспорт: Количество мест 1
  • Транспорт: Длина 4,8 м
  • Транспорт: Ширина 2,16 м
  • Транспорт: Высота 2,3 м
  • Транспорт: Вес 5000 кг
Все характеристики
01

Описание

Назначение

Токарные станки ЧПУ с наклонной станиной — MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;

Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.

Область применения

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Схема обработки

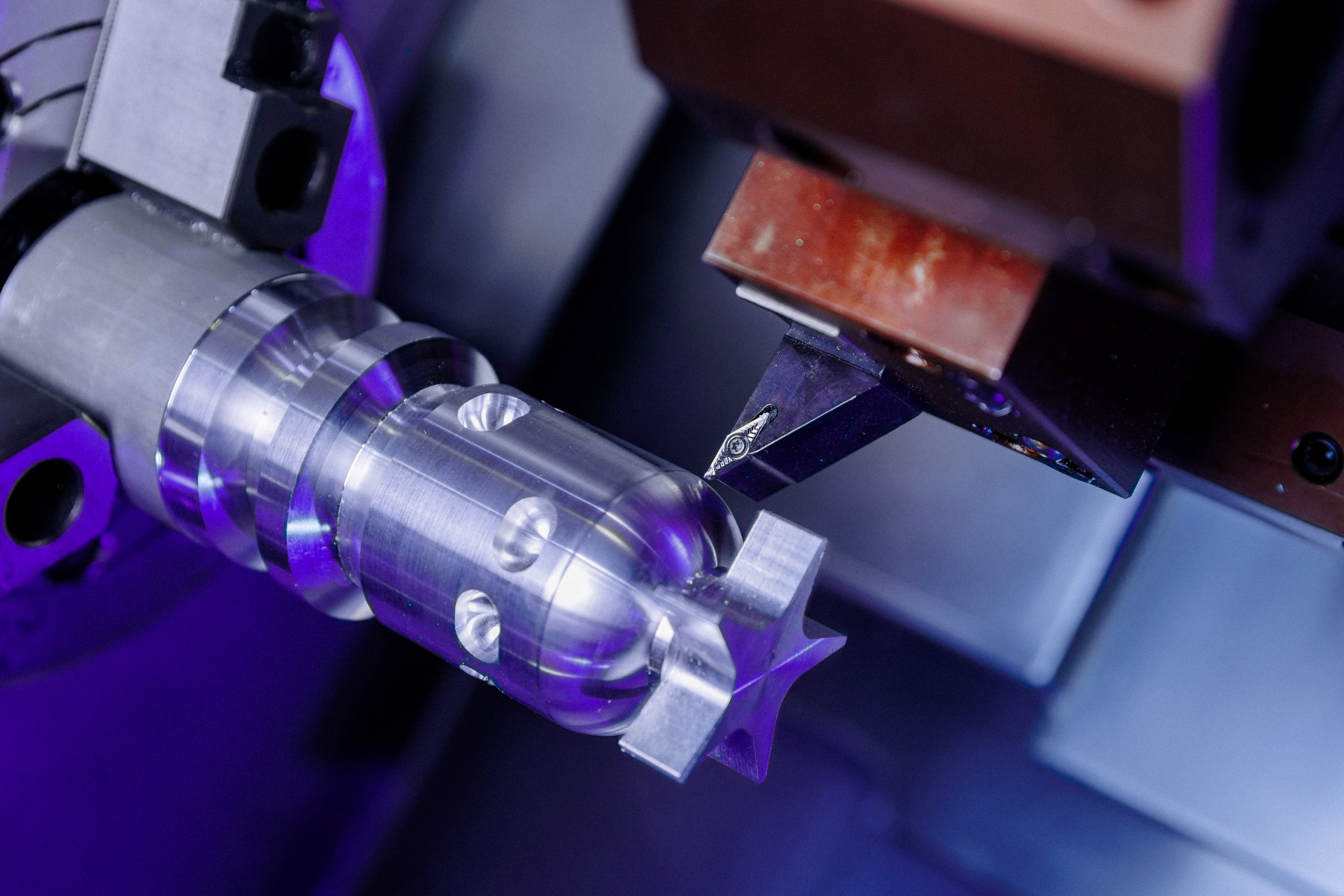

Внутреннее точениеНаружное точениеТочение наружной резьбыНаружная отрезка и обработка канавок

Комплектация

  • Кабинетное ограждение
  • Наклонная монолитная станина из чугуна с углом наклона 45°
  • Телескопические защиты
  • Линейные направляющие и шарико-винтовые передачи (Тайвань)

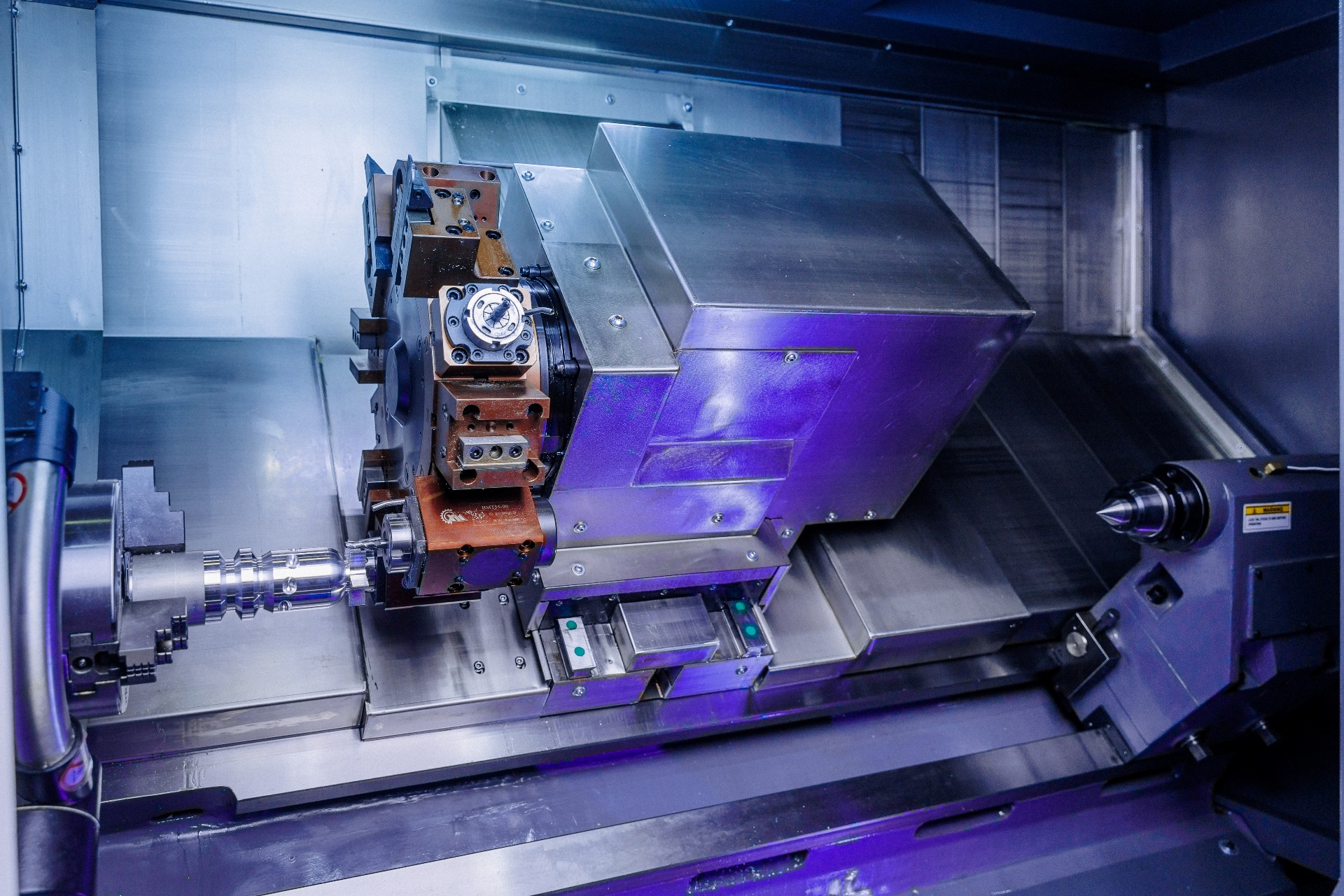

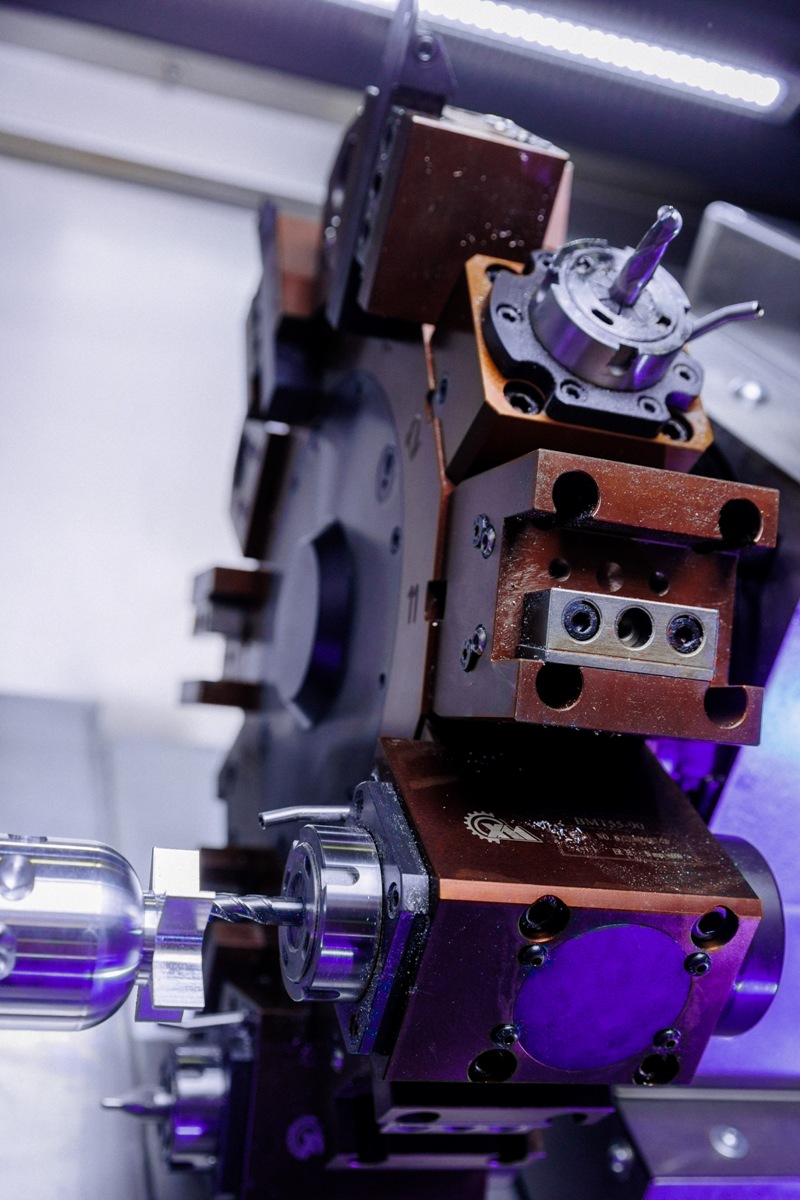

  • 12-Позиционный резцедержатель с приводным инструментом
  • Гидравлический патрон IVY 200 мм (Германия)
  • Задняя механическая (упорная) бабка с гидравлическим приводом пиноли
  • Электродвигатель шпинделя и гидравлическая система торможения
  • SIEMENS 828D SHOP TURN
  • Приводная система SIEMENS
  • Маховик перемещения по осям
  • Электрический шкаф с кондиционером и компонентами SСHNEIDER
  • Измерение и привязка инструмента RENISHAW

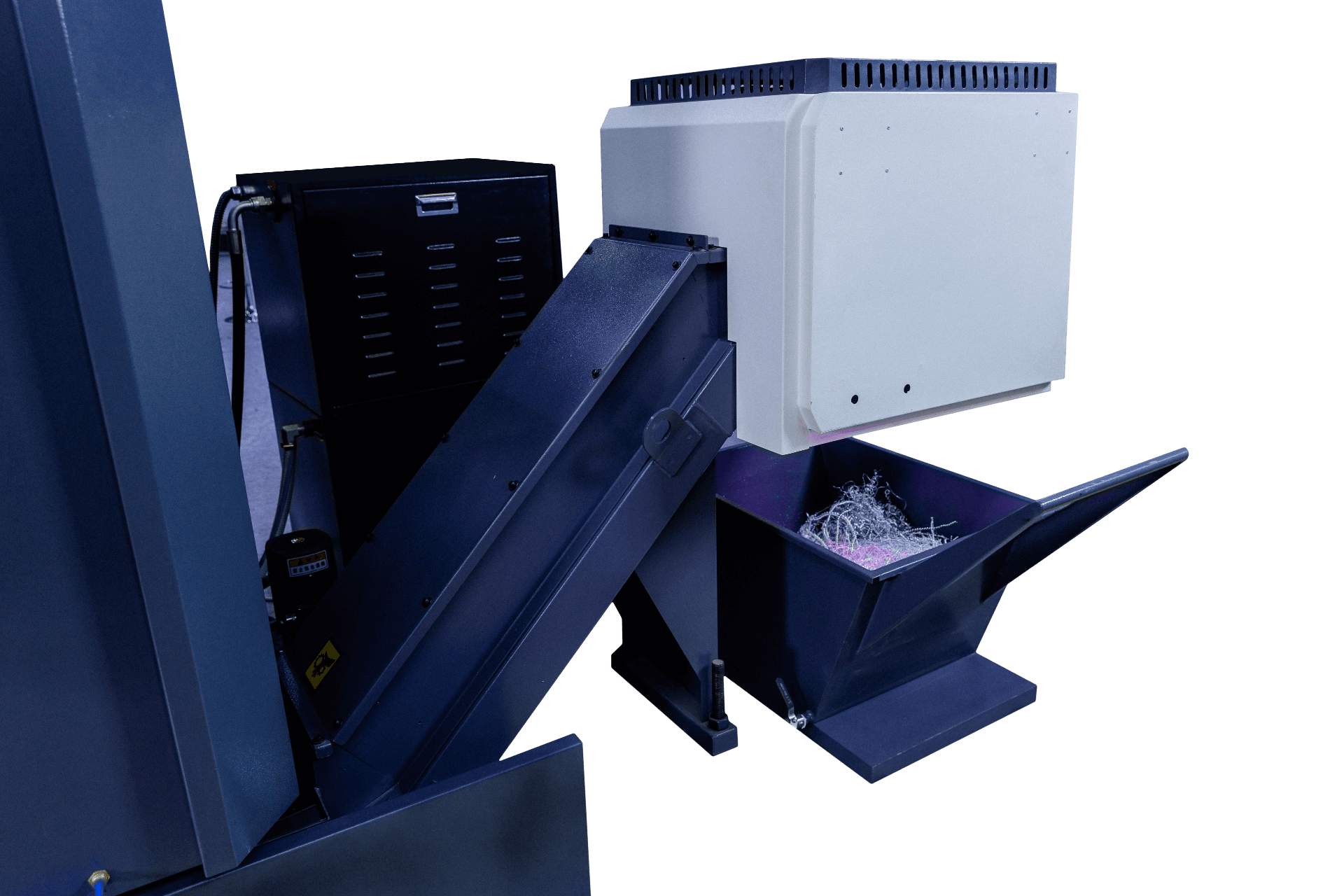

  • Автоматический транспортер для удаления стружки ленточного типа
  • Подача сож 20 бар
  • Вспомогательный источник света
02

Характеристики

ПроизводительMetalTec
Транспорт: Количество мест1
Транспорт: Длина4,8 м
Транспорт: Ширина2,16 м
Транспорт: Высота2,3 м
Транспорт: Вес5000 кг
Транспорт: Объём23,85 м³
Транспорт: Общий вес5000 кг
Транспорт: Общий объём23,85 м³
МодельMetalTec NEXUS 55ML
Система ЧПУSIEMENS 828D SHOP TURN
Серводвигатели по осям Х / ZSIEMENS
Макс. диаметр над станиной, мм550
Макс. диаметр над суппортом, мм360
Расстояние между центрами, мм1050
Макс. диаметр обработки, мм (диск)300
Макс. диаметр обработки, мм (вал)280
Макс. длина обработки, мм (вал)950
Макс. обороты, об/мин50 - 3500
Отверстие шпинделя, мм62
Макс. диаметр сквозного отверстия, мм45
Торец шпинделяA2-6
Гидравлический патрон, мм200
Ход по оси Х, мм230
Ход по оси Z, мм1000
Ускоренное перемещение по осям X / Z, м/мин24 / 24
Типревольверная голова с приводным инструментом
Количество инструмента12
Размер инструмента, мм25 x 25
Система измерения и привязки инструментаRenishaw
BMT55-ER32-0°, шт1
BMT55-ER32-90°, шт2
Оптимальная мощность, кВт3,3
Макс. крутящий момент, Нм50
Макс. допустимые обороты, об/мин6000
Рабочий диапазон оборотов, об/мин5600
Тип привода пинолигидравлический
Макс. перемещение, мм100
КонусMT5
Диаметр конуса хвостовика, мм75
Мощность двигателя, кВт11 / 15
Насос СОЖ, Бар20
Округлость обрабатываемой детали, мм0,003 / Ø 75
Цилиндричность обрабатываемой детали, мм0,02 / 300
Плоскостность обрабатываемой детали, мм0,025 / Ø 300
Шероховатость обрабатываемой поверхностиRa 1,6 µm
Ось X, мм0,022
Ось Z, мм0,032 / 1050
Длина, мм4800
Ширина, мм2160
Высота, мм2300
Вес нетто, кг4500
Вес брутто, кг5100
