Гидравлический листогибочный пресc MetalMaster HPJ 32100 Sensor

Характеристики

  • Производитель MetalMaster
  • Модель HPJ 32100 Sensor
  • Усилие, тонн 100
  • Длина рабочего стола, мм 3200
  • Расстояние между колоннами, мм 2600
  • Глубина зева, мм 350
Все характеристики
01

Описание

Описание станка Гидравлический листогибочный пресс METAL MASTER HPJ 32100 Sensor

Листогибочные прессы серии HPJ Sensor имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым ЧПУ E22 с сенсорным экраном. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА
ЧПУ двухосевой E22 с сенсорным экраном

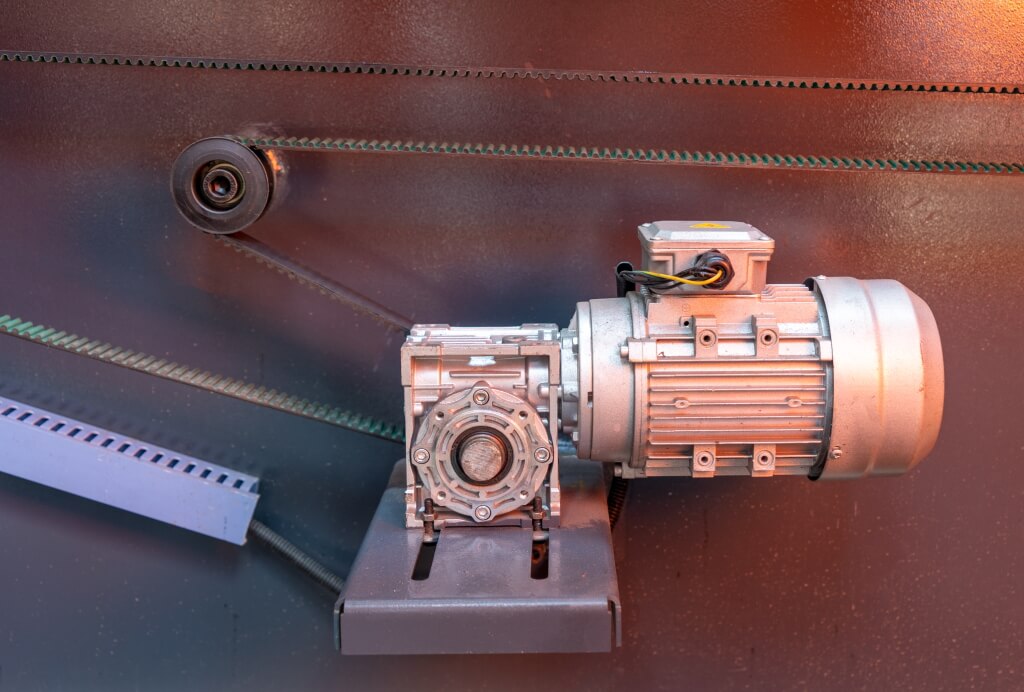

Приводы по осям Мотор-редуктор с асинхронным э/д + энкодер
Электроавтоматика Schneider
Двигатель Siemens
Масляный насос Шестеренный
Инструмент Матрица 4-сторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы) 2 штуки
Пульт управления На поворотном кронштейне
Педаль управления Выносная, с кнопкой аварийного останова

Схема

Расстояние Длина, мм
1 100
2 180
3 95
4 95
5 75
6 440
7 220
8 350
9 150

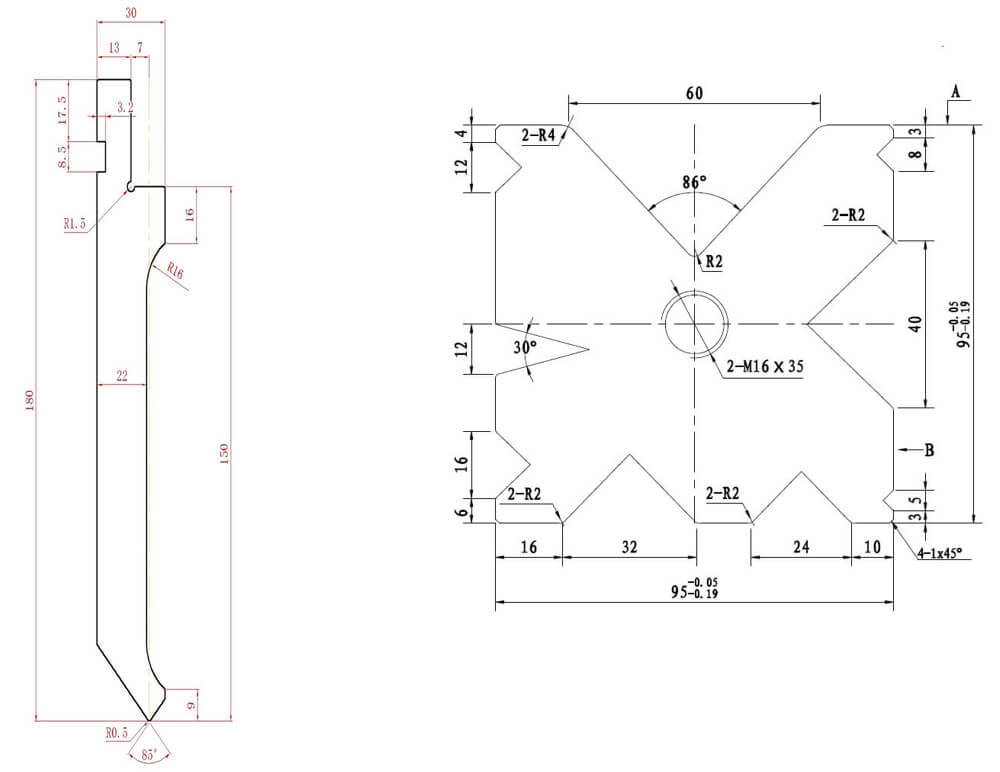

Верхний и нижний инструмент

Гидравлический листогибочный пресс METAL MASTER HPJ 32100 Sensor

ПуансонМатрица

Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 с сенсорным экраном, на котором отображаются заданные и текущие положения рабочих органов по осям.

Гидравлический листогибочный пресс METAL MASTER HPJ 32100 Sensor

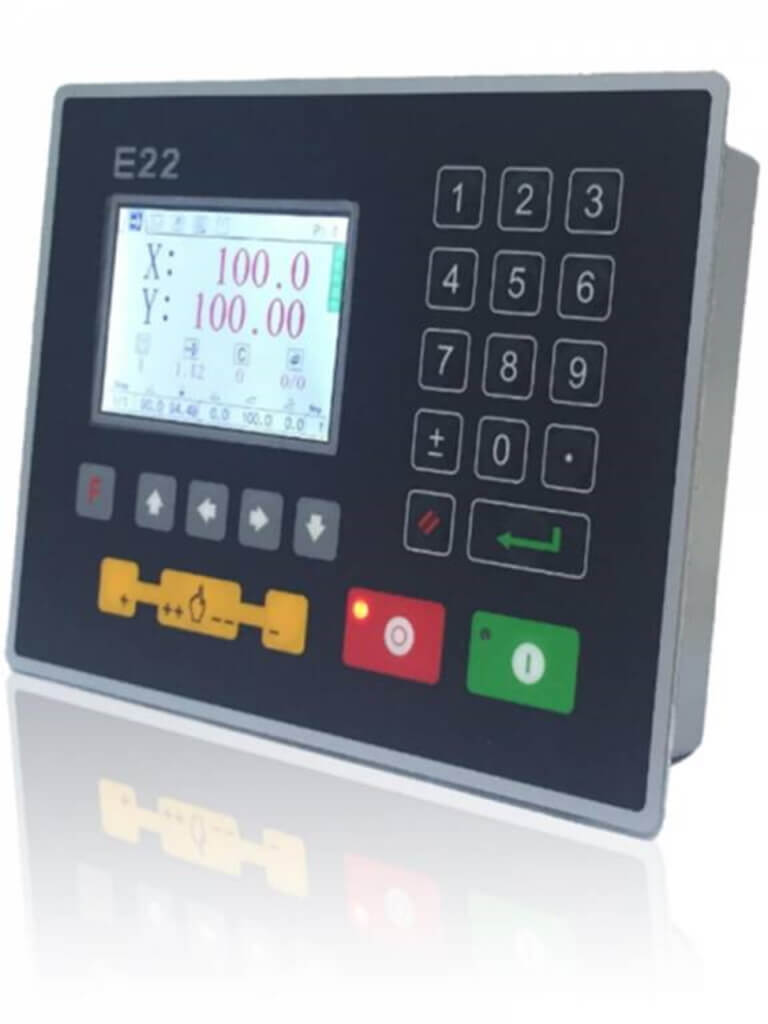

Система ЧПУ E22 с сенсорным экраном имеет:

  • Программирование угла гиба в градусах;
  • 7-дюймовый цветной ЖК-экран, сенсорное управление, простой интерфейс и удобная эксплуатация;
  • Управление осями с точностью 0,1 мм;
  • Библиотека инструментальной оснастки;
  • Память 40 программ: в каждой программе до 25 рабочих шагов;
  • Возможность корректировки угла гибки;
  • Работа в метрической и дюймовой системах.
  • Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

Гидравлический листогибочный пресс METAL MASTER HPJ 32100 Sensor

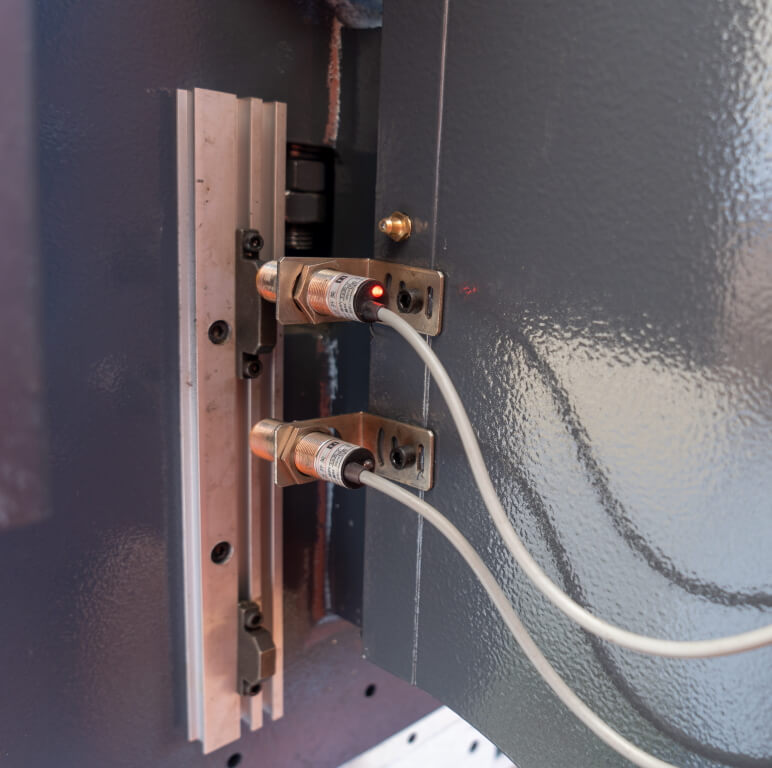

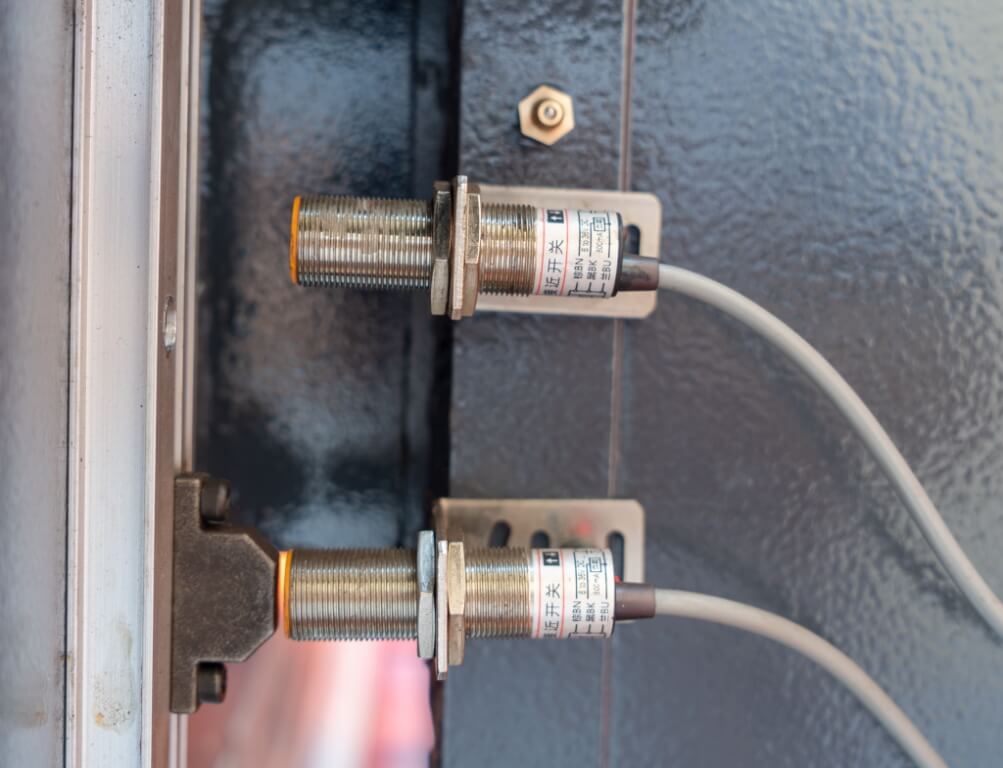

Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

Гидравлический листогибочный пресс METAL MASTER HPJ 32100 Sensor

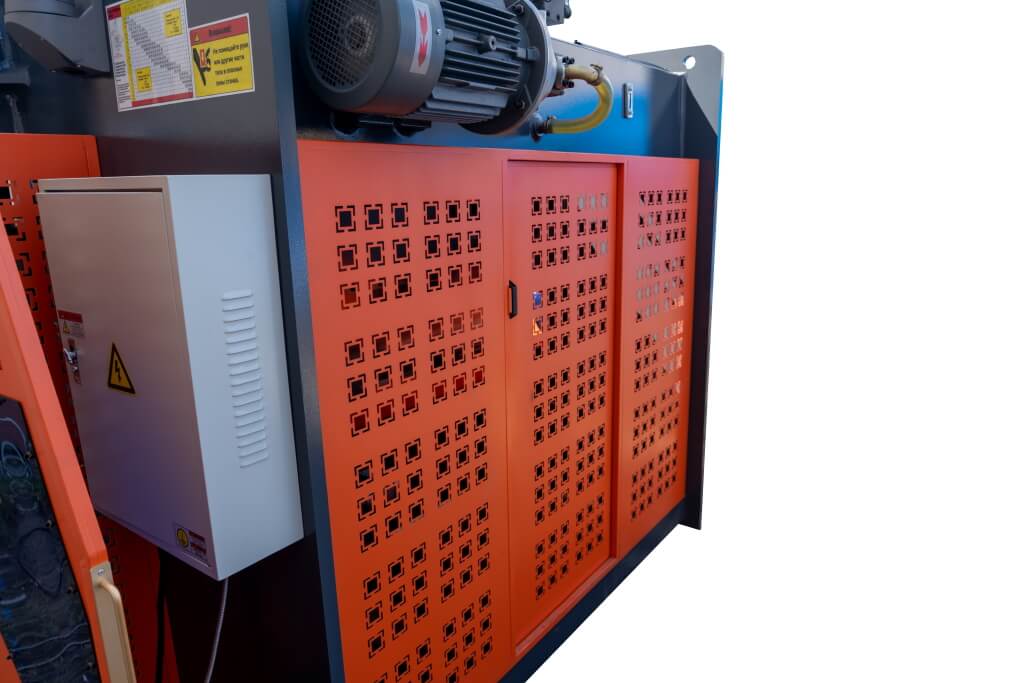

Защита задней стенки с концевым выключателем

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Гидравлический листогибочный пресс METAL MASTER HPJ 32100 Sensor

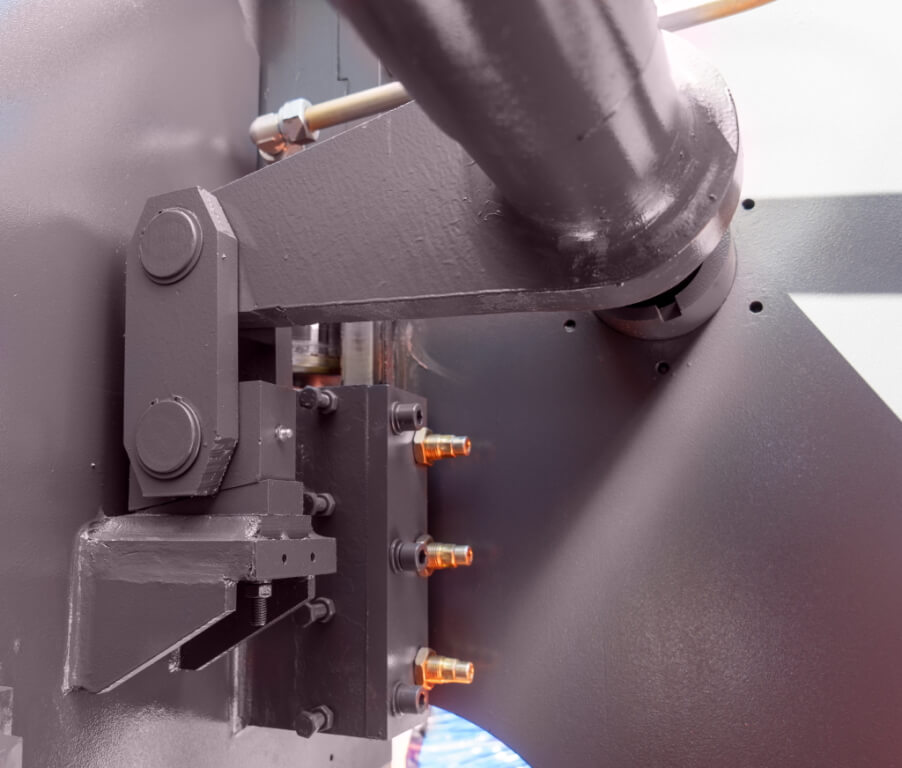

Синхронизация работы цилиндров через торсионный вал.

Гидравлический листогибочный пресс METAL MASTER HPJ 32100 Sensor

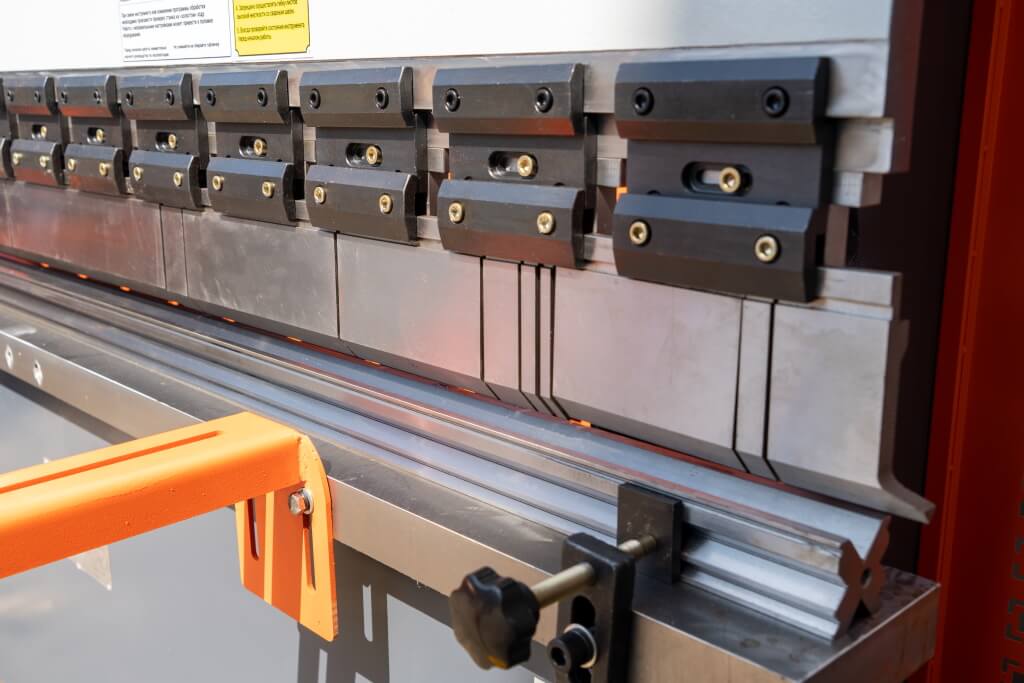

Станок оснащен сегментным верхним инструментом.

Размеры сегментов: 1000мм + 700мм + 500мм + 165мм + 835мм (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100)

Гидравлический листогибочный пресс METAL MASTER HPJ 32100 Sensor

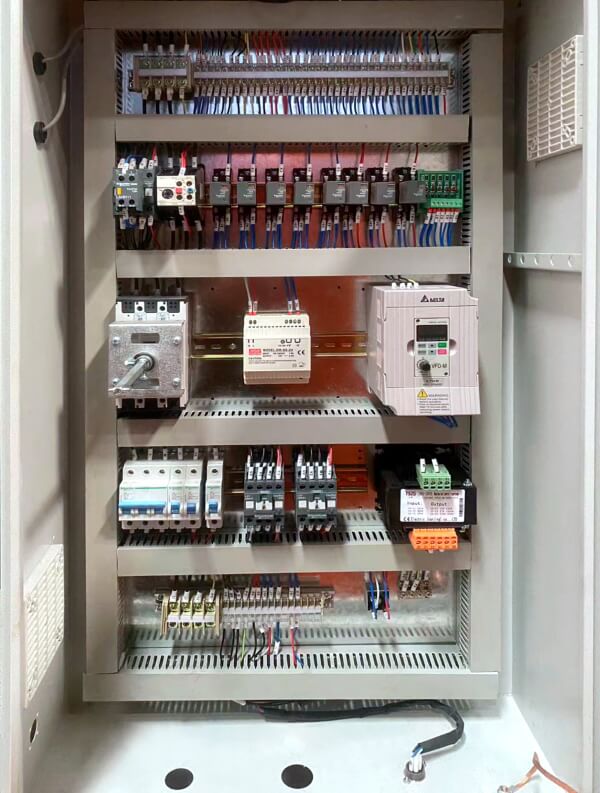

Электро-шкаф

Служит для размещения электрооборудования станка. В станках серии HPJ Sensor используется электрооборудование компаний Schneider Electric.

Гидравлический листогибочный пресс METAL MASTER HPJ 32100 Sensor

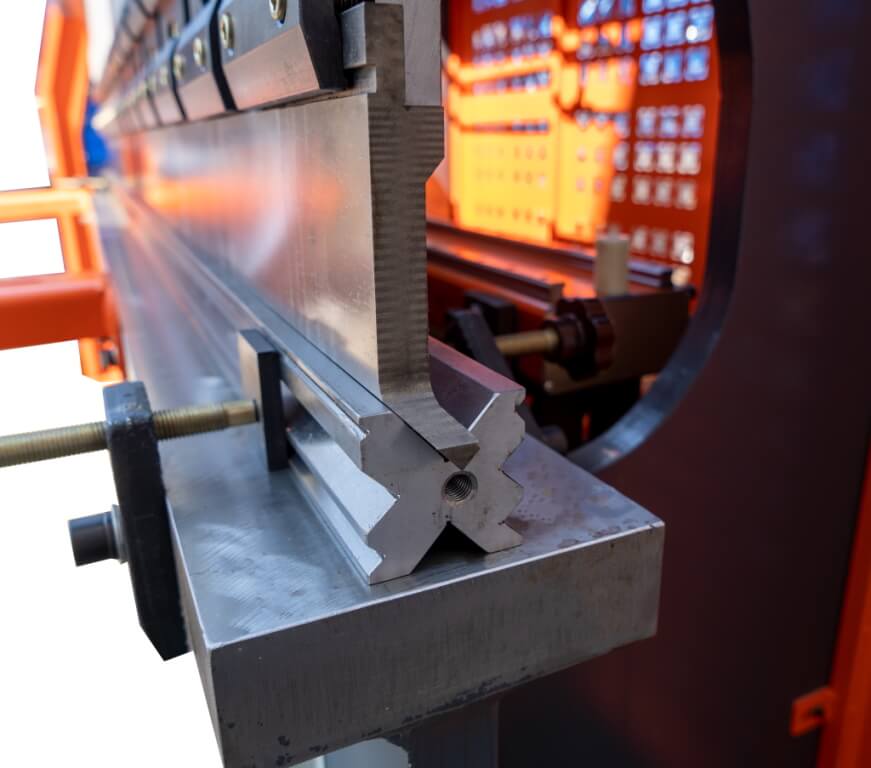

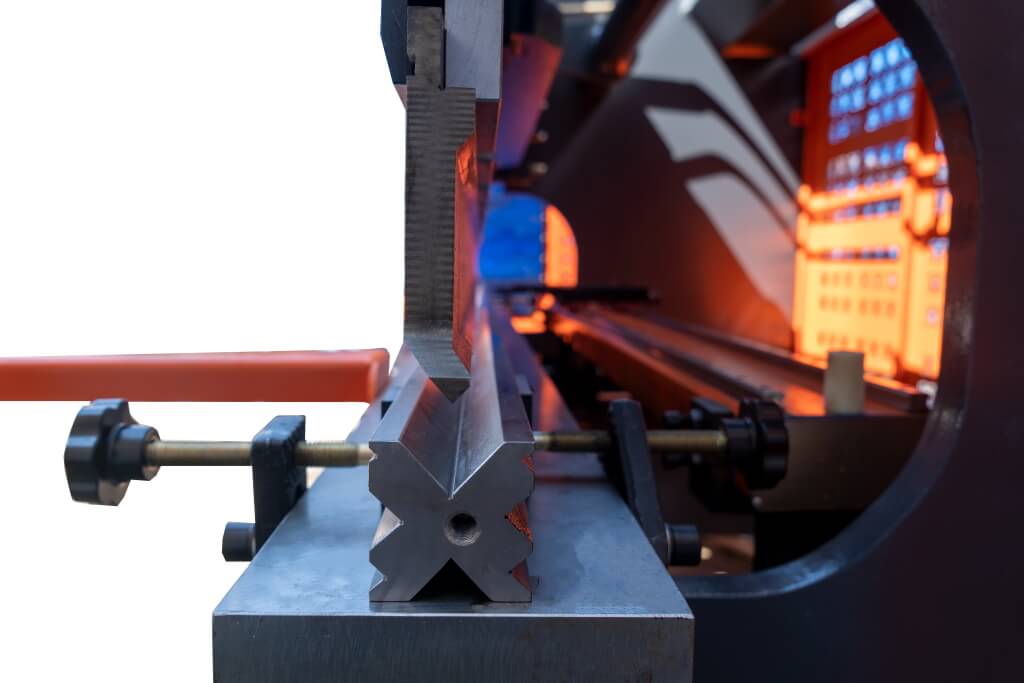

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

Гидравлический листогибочный пресс METAL MASTER HPJ 32100 Sensor

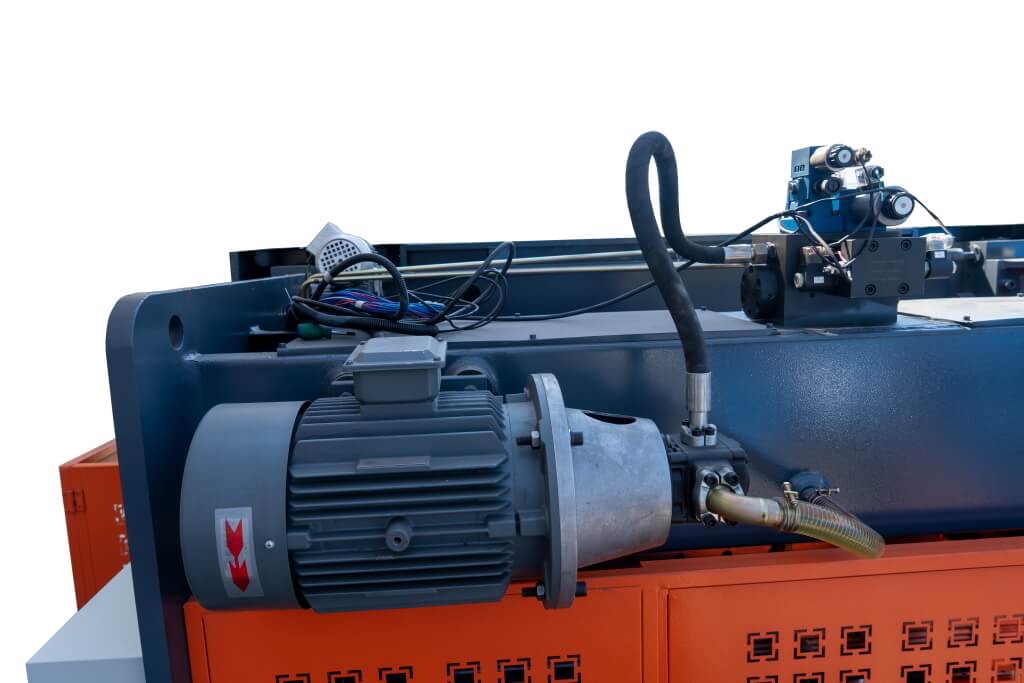

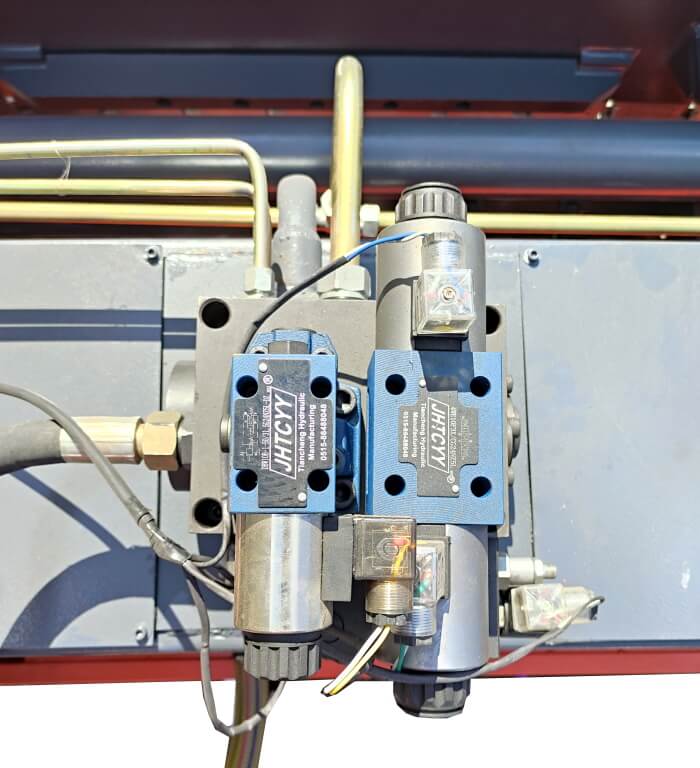

Гидравлическая система бренда Rexroth расположена на верхней части станка

Гидравлический листогибочный пресс METAL MASTER HPJ 32100 Sensor

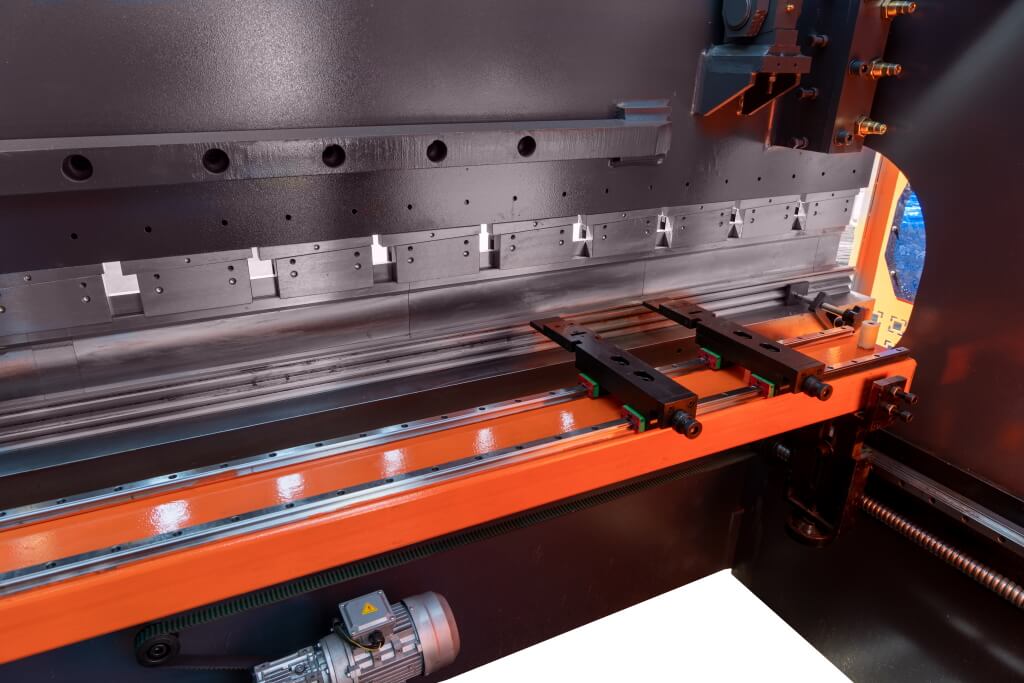

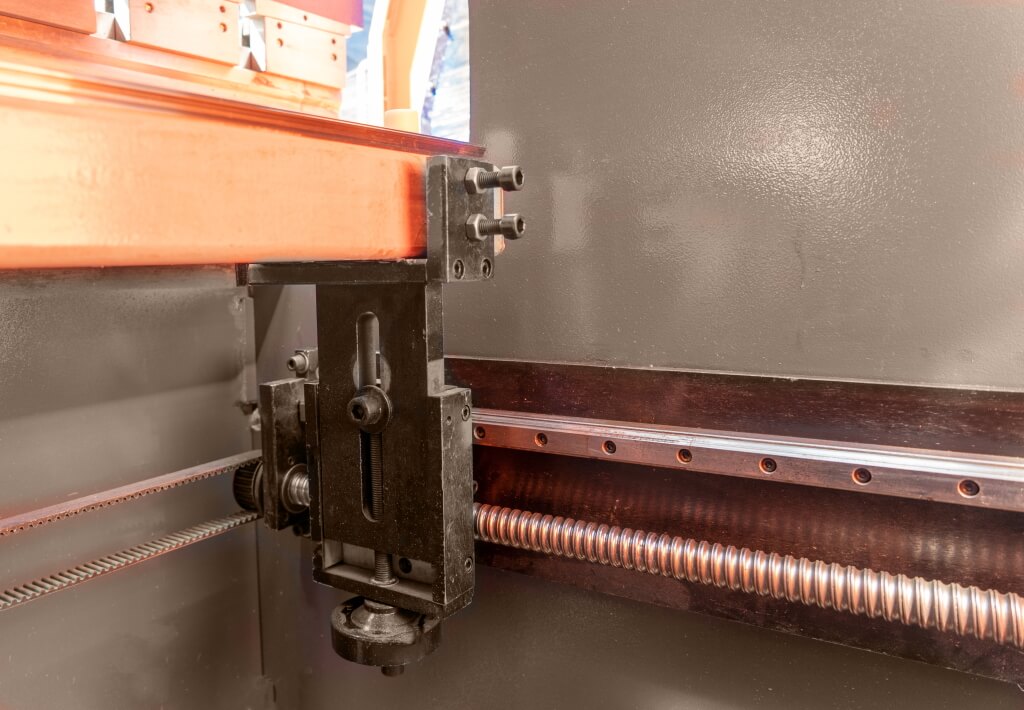

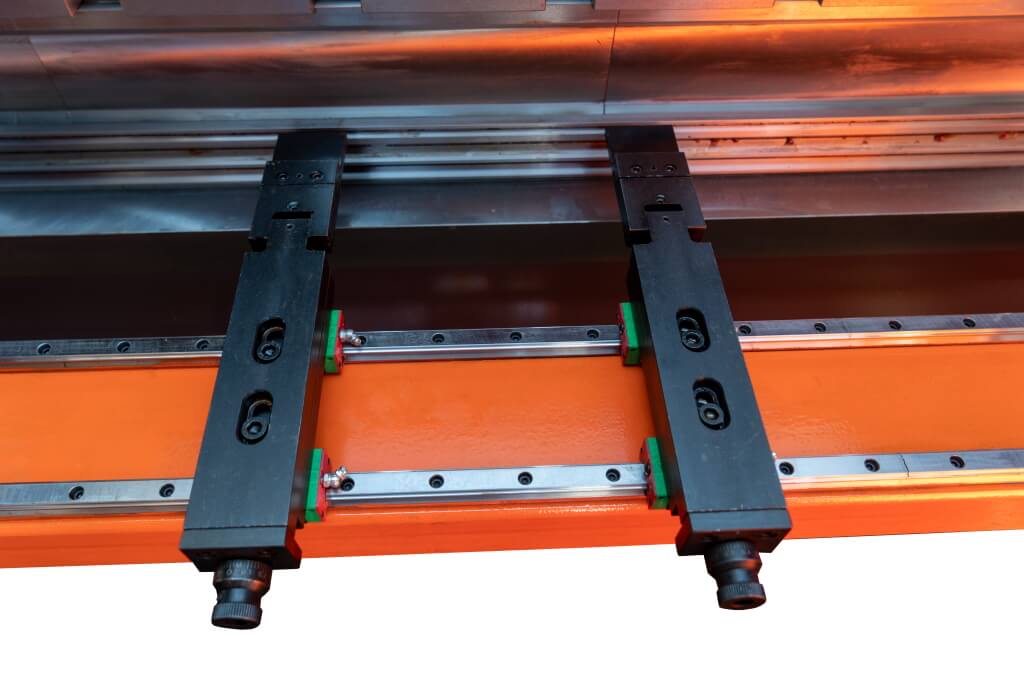

Задний упор с линейными направляющими.

Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

Гидравлический листогибочный пресс METAL MASTER HPJ 32100 Sensor

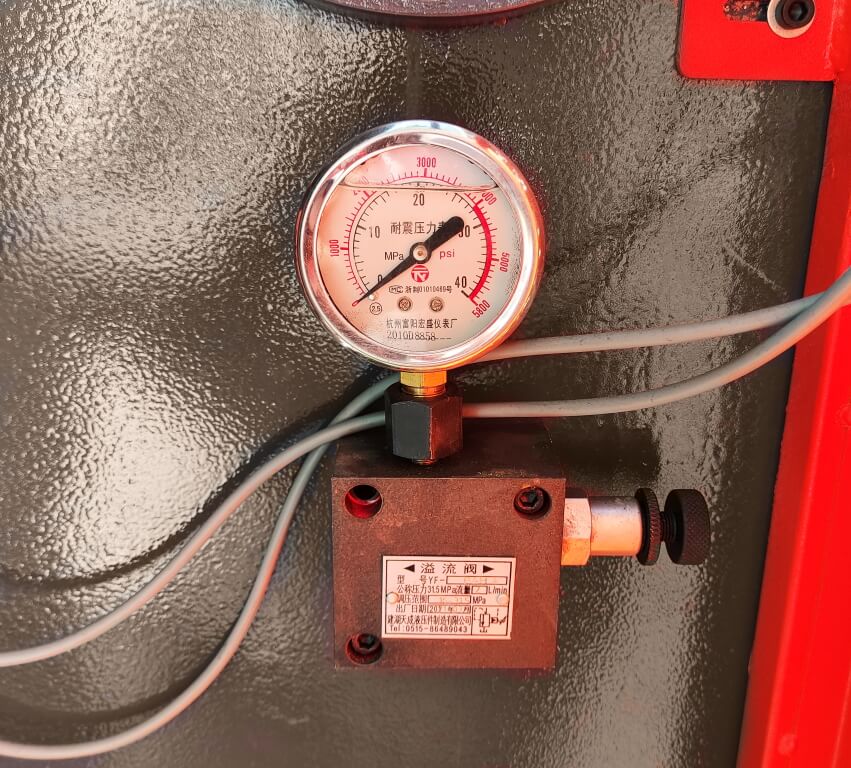

Манометр и регулятор усилия пресса

Позволяет точно настраивать пресс на работу с необходимой толщиной листа.

Гидравлический листогибочный пресс METAL MASTER HPJ 32100 Sensor

Быстросъёмный инструмент

Быстросъемный инструмент в разы ускоряет процесс смены инструмента.

Дополнительные опции:

Гидравлический листогибочный пресс METAL MASTER HPJ 32100 Sensor

Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибке изделия с большим усилием и/или большой длины.

Стандартная комплектация:

  1. Двухосевая система ЧПУ E22 с сенсорным экраном
  2. Инструмент: Матрица 4-сторонняя/пуансон AMADA Promecam;
  3. Боковое защитное ограждения;
  4. Заднее защитное ограждение;
  5. Электроавтоматика Schneider;
  6. Зубчатый масляный насос;
  7. Быстросъёмный инструмент;
  8. Главный двигатель бренда Siemens.

Профили, получаемые при использовании листогиба:

Профили листогиба

ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА METALMASTER HPJ

  • Оптимальное сочетание цены и качества
    Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
  • Широкий спектр функциональных характеристик
    Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
  • Высокая производительность
    Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
  • Надежность и износостойкость конструкции
    Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения.
  • Точность и простота настройки на работу с необходимой толщиной листа
    Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
  • Простота в использовании
    На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
    Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
  • Безопасность
    Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
02

Характеристики

ПроизводительMetalMaster
МодельHPJ 32100 Sensor
Усилие, тонн100
Длина рабочего стола, мм3200
Расстояние между колоннами, мм2600
Глубина зева, мм350
Ход пуансона135
Расстояние между столом и траверсой, мм440
Скорость рабочая/прямого/обратного хода, мм/с15/130/100
Ход по оси X (задний стол), мм600
Скорость перемещения по оси X,мм/с300
Точность хода по оси Х, мм±0,1

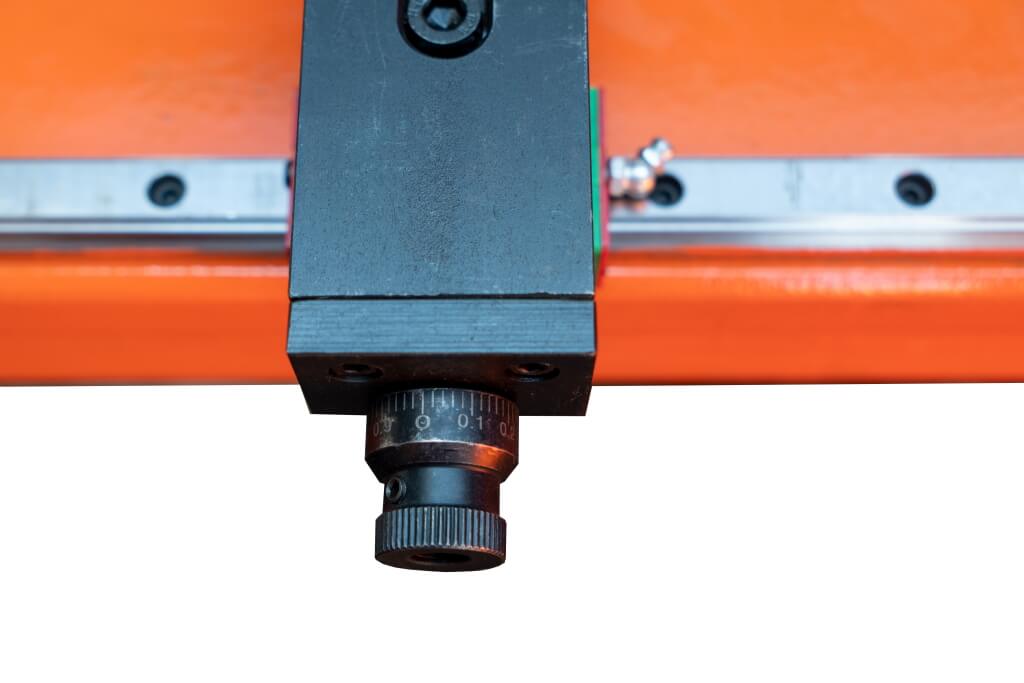

Ход по оси R (ручная регулировка заднего стола по высоте), мм100
Количество пальцев заднего упора (шт)3
Мощность двигателя, кВт7,5
Габаритные размеры, мм3800x1700x2400
Масса нетто/брутто, кг6000/6050
