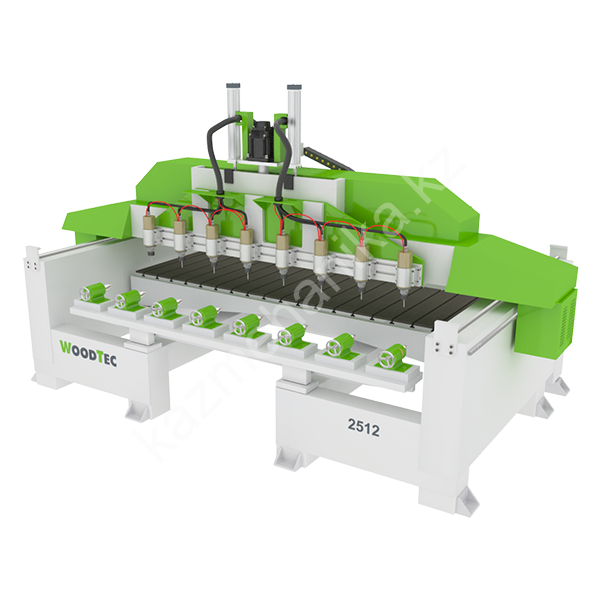

Фрезерно-гравировальный станок с ЧПУ WoodTec T-2512×8

НАЗНАЧЕНИЕ:

Основное использование — это изготовление балясин и других тел вращения при производстве эксклюзивной мебели и лестниц.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.



СХЕМА ОБРАБОТКИ:





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:







КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У

Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

ПРОМЫШЛЕННЫЕ ЭЛЕКТРОШПИНДЕЛЯ 2,2 КВТ — 24 000 ОБ/МИН «HQD» 8 шт. (КИТАЙ)

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей — компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

ШАГОВЫЕ ДВИГАТЕЛИ С ЭНКОДЕРАМИ (СЕРВОГИБРИДНЫЕ ДВИГАТЕЛИ) LEADSHINE

В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок.

ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO A18)

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не, используя специально установленный компьютер.

Подробнее здесь

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Программное обеспечение поставляется с завода, разработано компанией производителем станка, реализовано для четырехосевой обработки на данном станке. Для обработки на столе используется любое CAD/CAM ПО.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

№

Наименование

Кол-во, шт.

Примечание

1

Электрошпиндель HQD, Китай (водяное охлаждение)

8

2,2 кВт 24 000 об/мин

2

Частотный преобразователь для плавного изменения оборотов электрошпинделя

4



3

Ручной пульт управления станком Rich Auto

1

A18 version

4

Накладной стол с Т-пазами, для фиксации заготовок струбцинами

1



5

Шаговые двигатели с энкодерами (Сервогибридные двигатели) LeadShine

4



6

Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект)

3



7

Шарико-винтовая передача по осям X и Z

1



8

Передача при помощи косозубых реек по осям Y (комплект)

1



9

Набор фрез для обработки дерева/МДФ/ДСП (комплект)

1



10

Набор цанг, фиксация гайкой (комплект)

1

ER20

11

Набор гаечных ключей для смены инструмента

1



12

Ящик с ЗИП

1



13

Программное обеспечение

1

на русском языке

14

Руководство пользователя

1

на русском языке
