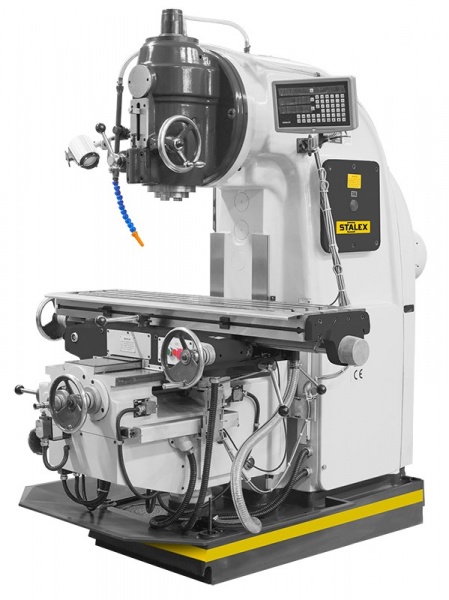

Вертикально-фрезерный станок Stalex X5032A DRO

Характеристики

  • Производитель Stalex
  • STALEX X5032A Конус шпинделя ISO 50 (7:24)
  • Частота вращения шпинделя, 18 30-1500 об/мин
  • Ход пиноли шпинделя 70 мм
  • Диаметр отверстия шпинделя 29 мм
  • Расстояние шпиндель-стол(мин/макс) 60/410 мм
  • Расстояние шпиндель-стойка 350 мм
  • Размер рабочего стола 1320х320 мм
  • Перемещение стола по оси X, Y 700х255 мм
  • Ускоренное перемещение стола X/Y/Z 2300/1533/770 мм/мин
  • Диапазон скорости подачи стола :
  • Продольное, 18 23,5-1180 мм/мин
  • Поперечное, 18 15-786 мм/мин
  • Вертикальное, 18 8-394 мм/мин
  • Максимальный вертикальный ход стола (мех/ручной) 330/350 мм
  • Максимальный поперечный ход стола(мех/ручной) 255/240 мм
  • Максимальный продольный ход стола(мех/ручной) 700/680 мм
  • Деление лимбаь 0,05 мм
  • Продольное 0,05 мм
  • Поперечное 0,05 мм
  • Вертикальное 0,05 мм
  • Пазы Т-образные 3х18 мм
  • Расстояние между пазами 70 мм
  • Диапазон поворота головки шпинделя ± 45°
  • Общая мощность 11 кВт
  • Мощность главного привода 7,5 кВт
  • Мощность мотора перемещения X /Y/Z 1,5 кВт
  • Двигатель насоса СОЖ 0,125 кВт
  • Подача СОЖ 22 л/мин
  • Максимальная нагрузка на стол 500 кг
  • Габаритные размеры (ДхШхВ) 1900х1670х1960 мм
  • Масса 2800 кг
  • Габариты, мм 1900х1670х1960
  • Напряжение питания, В 380
  • Ход стола по оси Z, мм 350 (330 auto)
  • Макс. диаметр сверления (Ст. 3), мм 50
  • Макс. диаметр торцевого фрезерования, мм 100
  • Макс. диаметр концевой фрезы, мм 40
  • Сверлильный патрон, мм B16
  • Угол наклона фрезерной головки от -45° до +45°
  • Т-образный паз, мм 18 (3)

Вертикально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.

o Изготовлен из высококачественного чугуна и стали
o Усиленные упорные подшипники шпинделя
o Поворот головки на угол ± 45° влево/вправо
o Централизованная смазка стола
o Автоматизированный ход стола X, Y, Z
o ШВП по осям X/Y
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Стандарт СЕ

Комплект поставки

1) Цанговый патрон ISO50 с набором цанг 8шт
2) Оправка ISO50/MT4.
3) Тиски фрезерные 160 мм
4) Оправка ISO50 для торцевых фрез.
5) Лампа местного освещения
6) Инструмент для обслуживания
7) УЦИ по трем осям
