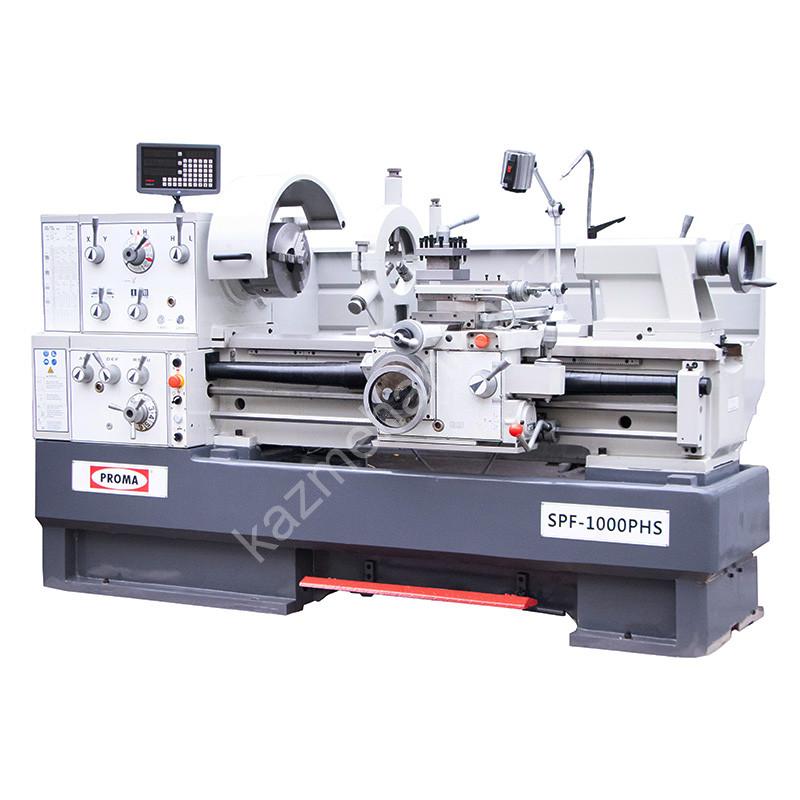

Универсальный токарный станок SPF-1000PHS с УЦИ

Станок универсальный токарный SPF-1000PHS — это устройство, которое широко применяется на складах, в ремонтных, слесарных, столярных мастерских, на производстве с небольшими оборотами товара. Часто используется в мебельной промышленности.
Принцип работы этого станка основан на обработке тел вращения путем снятия с них стружки при обтачивании. Поэтому на таком станке обрабатываются конические, цилиндрические, круглые и фасонные поверхности.
Виды работ, которые можно проводить на станке SPF-1000PHS
На этом универсальном токарном станке можно осуществлять расширение и сверление отверстий, обрезку торцов, накатку рифлений, нарезку резьбы, обтачивание конических, цилиндрических и фасонных поверхностей, а также притирку.
Основные технические особенности устройства

Вес станка составляет 2025 кг

Можно обрабатывать детали длиной до 1000 мм

Максимальный диаметр детали не должен превышать 510 мм

Необходимое напряжение питания — 400 В

Потребляемая мощность — 7,5 кВт

Основные узлы и детали оборудования

№
Описание
№
Описание

1
Рукоятка перемены скорости главного шпинделя
20
Винты крепления суппорта

2
Рукоятка перемены высокой/низкой скорости
21
Болты регулировки фундамента

3
Рукоятка перемены скорости главного шпинделя
22
Рукоятка «Пуск»

4
Рукоятка хода влево/вправо
23
4-позиционная рукоятка автоматической остановки

5
Рукоятка выбора подачи резьбы
24
Ходовой винт

6
Рукоятка перемены подачи резьбы
25
Тяга автоматической подачи

7
Диск перемены 10 шагов подачи
26
Винты регулировки центрирования задней бабки

8
Выключатель электропитания
27
Корпус задней бабки

9
Прерывающий переключатель
28
Маховик задней бабки

10
Переключатель охлаждающего насоса
29
Зажимная рукоятка корпуса задней бабки

11
Кнопка управления запуском шпинделя
30
Зажимная рукоятка шпинделя задней бабки

12
Эксцентриковое центрирующее кольцо
31
Рейка

13
Маховик продольного движения фартука
32
Рукоятка верхнего суппорта

14
Кнопка подачи поперечных салазок
33
Клапан регулировки СОЖ

15
Центрирование с автоматической остановкой
34
Верхний суппорт

16
Рукоятка автоматической подачи
35
Четырехпозиционный держатель инструмента

17
Педаль ножного тормоза
36
Зажимная рукоятка держателя инструмента

18
Рукоятка маточной гайки
37
Резьбоуказатель

19
Рукоятка выбора подачи (Продольной и поперечной)
38
Лампа

Дополнительная информация
Ремённая передача

Передняя бабка

Люнеты и суппорт

Задняя бабка
