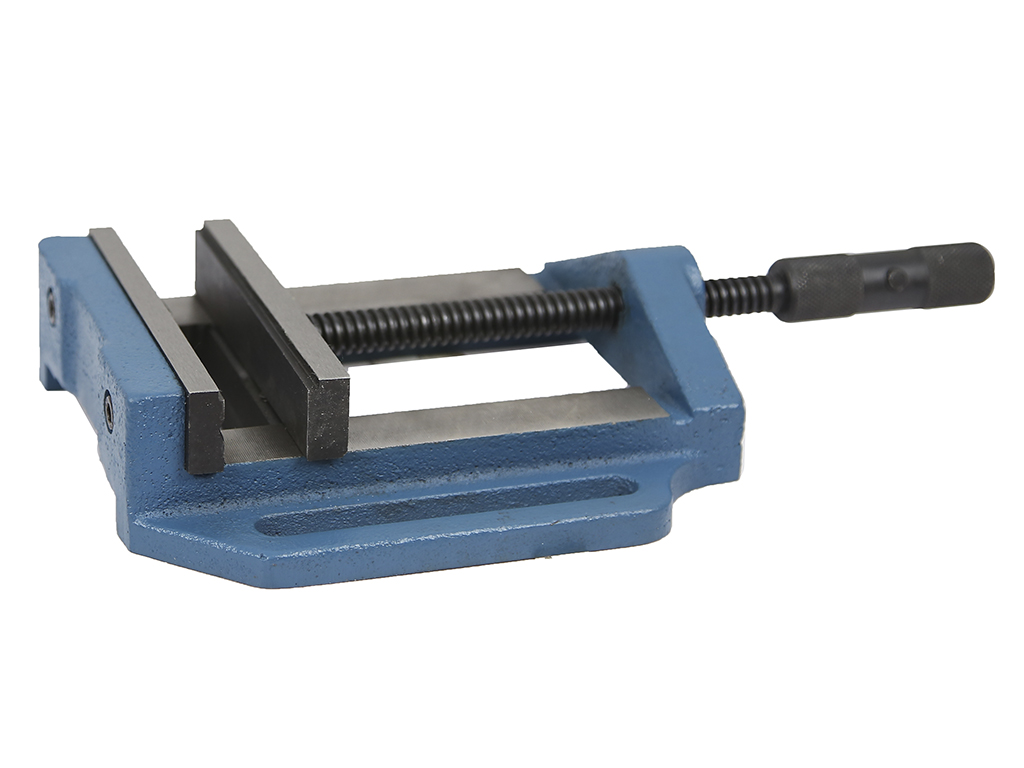

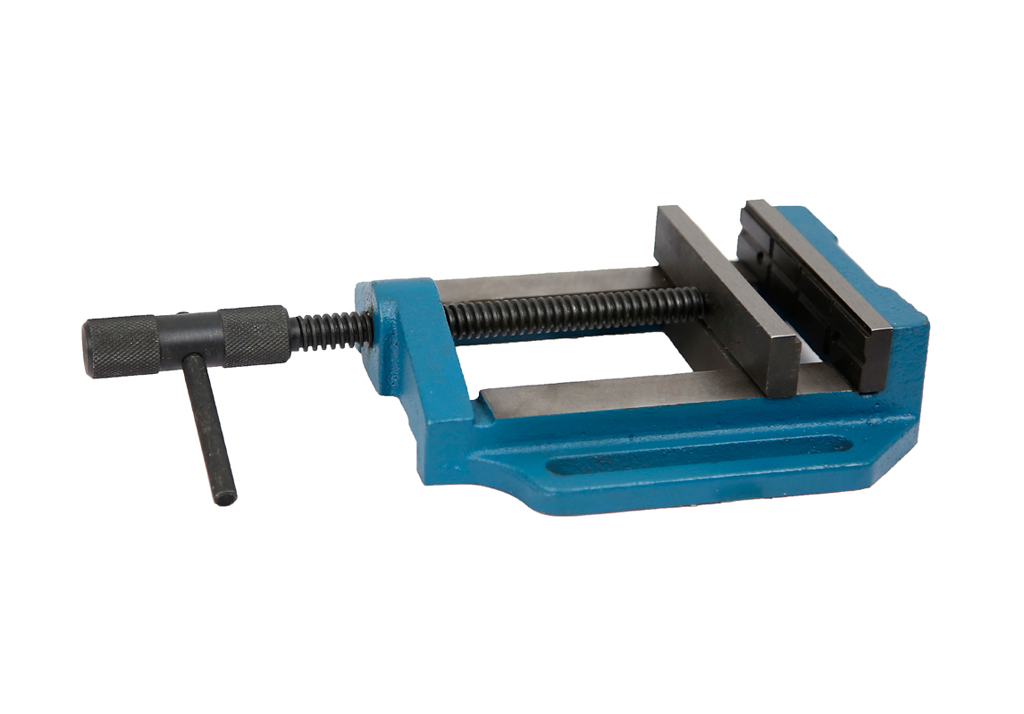

Описание станка Тиски сверлильные Metal Master ТС100

1. НАЗНАЧЕНИЕ И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

1.1. Тиски станочные (ТС) неповоротные с открытым винтом являются вспомогательным оборудованием. Предназначены для закрепления и удерживания деталей при их механической обработке на сверлильных станках.

1.2. Особенности:

  • Плавная работа
  • Точная направляющая, также при большой осевой нагрузке
  • Прижимной вал с трапециевидной резьбой

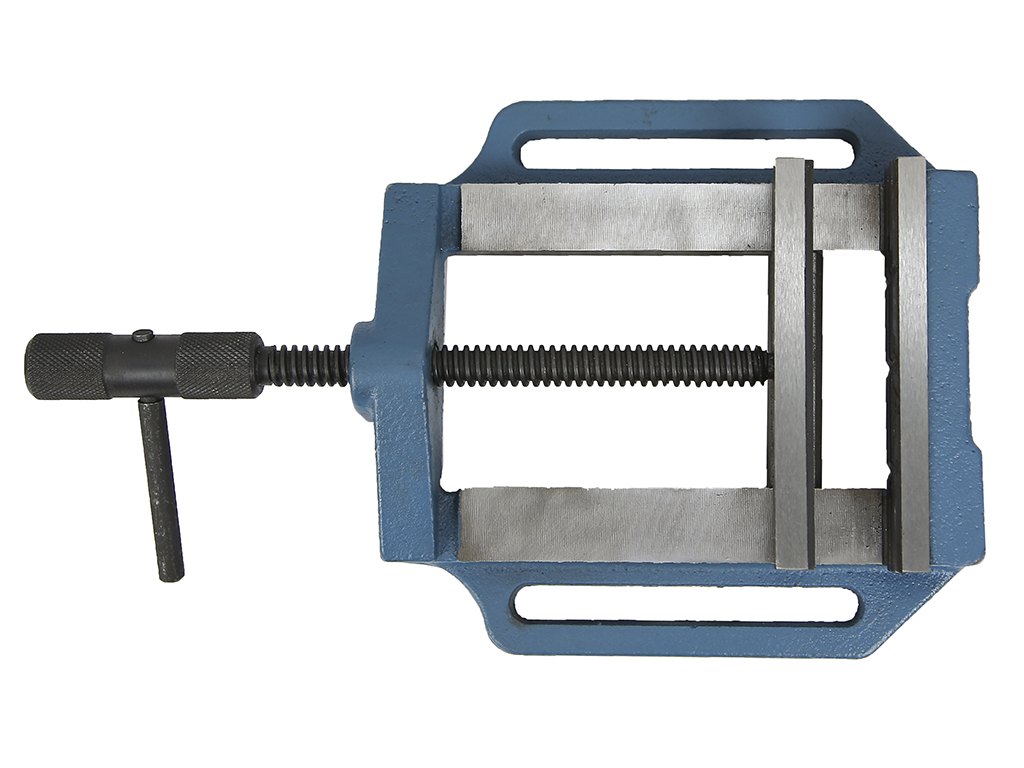

  • Множество вариантов сборки на рабочем столе с помощью продолговатых отверстий

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Тиски изготавливаются в соответствии с ISO 9001.
Установка тисков на столе станка осуществляется с помощью болтов (в комплект поставки не входят).

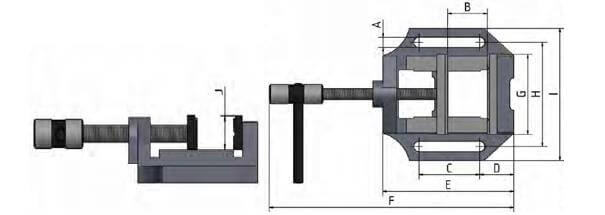

2.2. Основные параметры (мм), размеры (мм) и масса (кг.) тисков приведены в таблице 1.

Таблица 1

ts shema11

Модель ТС 100
A, мм 12,5
B, мм 90
C, мм 74
D, мм 46
E, мм 165
F, мм 350
G, мм 100
H, мм 130
I, мм 65
J, мм 28
Габаритные размеры упаковки, мм 330*190*280
Вес, кг 3

tc75b 2

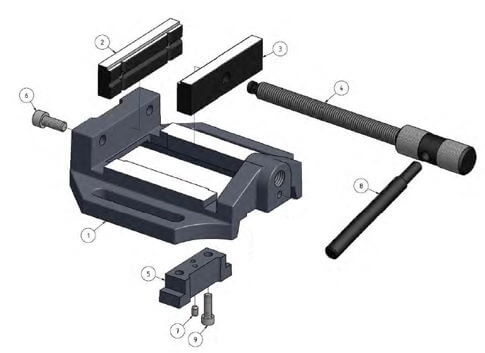

Рис. 3 Схема разборная тисков

1. Литая основа, 2. Неподвижная губка, 3. Подвижная губка, 4. Прижимной вал 5. Держатель, 6. Винт с внутренним шестигранником, 7. Винт, 8. Рычаг, 9. Цилиндрический винт.

3. УСЛОВИЯ ЭКСПЛУАТАЦИИ

3.1. Перед установкой тисков на стол станка необходимо их расконсервировать.
3.2. Установить тиски на стол станка и закрепить болтами (в комплект поставки не входят) по ГОСТ 13152.
3.3. Закрепить заготовку в тисках, перемещая подвижную губку с помощью ходового винта без применения дополнительных удлинителей и ударной нагрузки.
3.4. Смазку направляющих винтовой пары и других трущихся поверхностей производить раз в смену с предварительной очисткой этих мест от стружки, пыли, грязи.
Условия эксплуатации тисков – 3 ГОСТ 15150 в закрытом помещении при отсутствии паров агрессивных веществ, вызывающих коррозию тисков.

4. КОМПЛЕКТНОСТЬ

В комплект входят:

  • тиски в сборе;
  • паспорт.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5.1. Рукоятка тисков и накладные губки не должны иметь забоин и заусенцев.
5.2. Тиски должны иметь устройство, предотвращающее полное вывинчивание ходового винта из гайки.
5.3. Крепление тисков должно быть надежным, исключающим самопроизвольное ослабление в процессе работы.
5.4. Запрещается применять ударную нагрузку на рукоятку тисков при зажиме и удлинять рукоятку.
