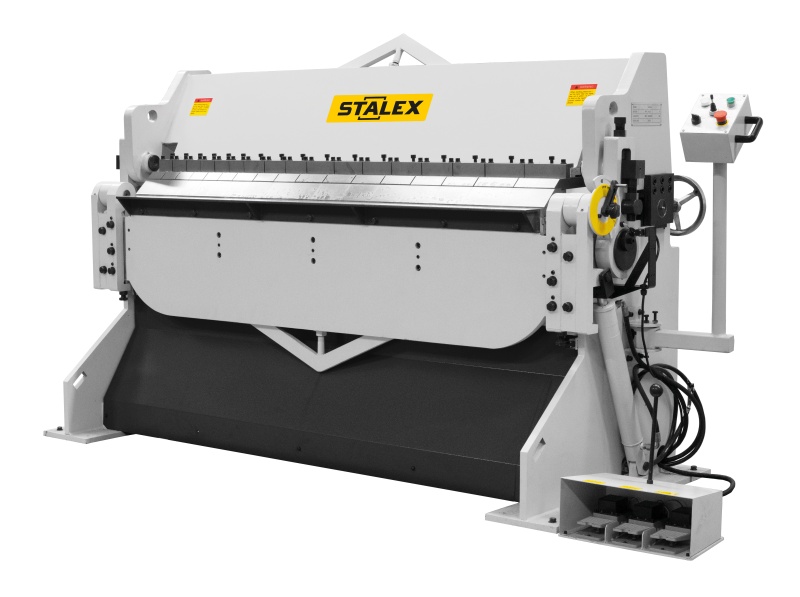

Станок листогибочный гидравлический Stalex HW2500x4.0

Характеристики

  • Производитель Stalex
  • Наименование HW2500x4.0
  • Макс. толщина листа (сталь 400 мПа), мм 4,0
  • Рабочая длина, мм 2516
  • Угол гибки 0 -135
  • Высота в прижатом состоянии без сегмента 85
  • Механическая регулировка положения верхней прижимной балки (вперёд/назад), мм 0-25
  • Макс. просвет в открытом состоянии, мм 75
  • Механический задний упор, мм 660
  • Ход цилиндра (длина хода), мм 400
  • Давление цилиндра, мПа макс. 15
  • Скорость цилиндра, мм/с 50-85
  • Рабочее давление двигателя, мПа 9-13
  • Макс. выходная мощность мотора, кВт 5
  • Объём бака гидравлики (л) 155
  • Необходимый уровень наполнения бака для работы (л) 120
  • Габаритные размеры, мм 3250х1200х1700
  • Вес, кг 2850/3000
  • Максимальная рабочая длина, мм 2500
  • Максимальный угол гибки 135°
  • Габариты, мм 3250х1200х1700

Мощные листогибы Stalex HW имеют гидравлический привод, что позволяет им выполнять гиб с толщиной листа до 4 мм. Станки оснащены механической системой регулировки угла гиба в диапазоне от 0° до 135°, что позволяет осуществлять гиб с высокой точностью и повторяемостью. В конструкции станка предусмотрены регулировка радиуса гиба и рычаг регулировки высоты подъема прижимной балки.
Станок без ограничения подачи листа – это позволяет работать с крупногабаритными заготовками. Конструкция станка имеет классическую схему, с нижней гибочной поворотной балкой – это отличительная черта от равнозначных мощных листогибных прессов (где гиб образуется при вертикальном движении пуансон в матрицу), это принципиальное отличие для ряда наших клиентов при работе с листом средних толщин до 4 мм. Станки такого типа имеют больше возможностей и более высокий КПД при достаточной простоте в обслуживании и работе. Переносная ножная педаль, позволяет оператору мобильно управлять станком, одновременно работая с подачей листа. Сварная жесткая конструкция из стали высокой прочности с использованием антивибрационной технологии для надёжной, долговечной, эффективной и бесперебойной работы.
Верхняя прижимная балка является сегментной, сегменты произведены из специальной закаленной стали — данная особенность станка позволяет работать с широкими и сложными профилями, таких как: короба, поддоны и аналогичные конструкции.
Станок гидравлический Stalex HW — подходит для работы в тяжелом машиностроении и строительстве, а также в ряду предприятий, занятых производством и обслуживанием в транспортных, добывающих и обрабатывающих отраслях.

Особенности:
• Без ограничения подачи листа, что позволяет работать с крупногабаритными заготовками;
• Сварная жесткая стальная конструкция высокой прочности с антивибрационной технологией;
• Механическая регулировка зазора между верхней и нижней балкой
• Механическая система регулировки угла загиба в диапазоне от 0° до 135°;
• Переносная ножная педаль позволяет оператору мобильно управлять станком, одновременно работая с подачей листа;
• Размер сегментов на Stalex HW2500: 76 мм – 9 шт, 102 мм – 5 шт, 127 мм – 8 шт, 153 мм – 2 шт.

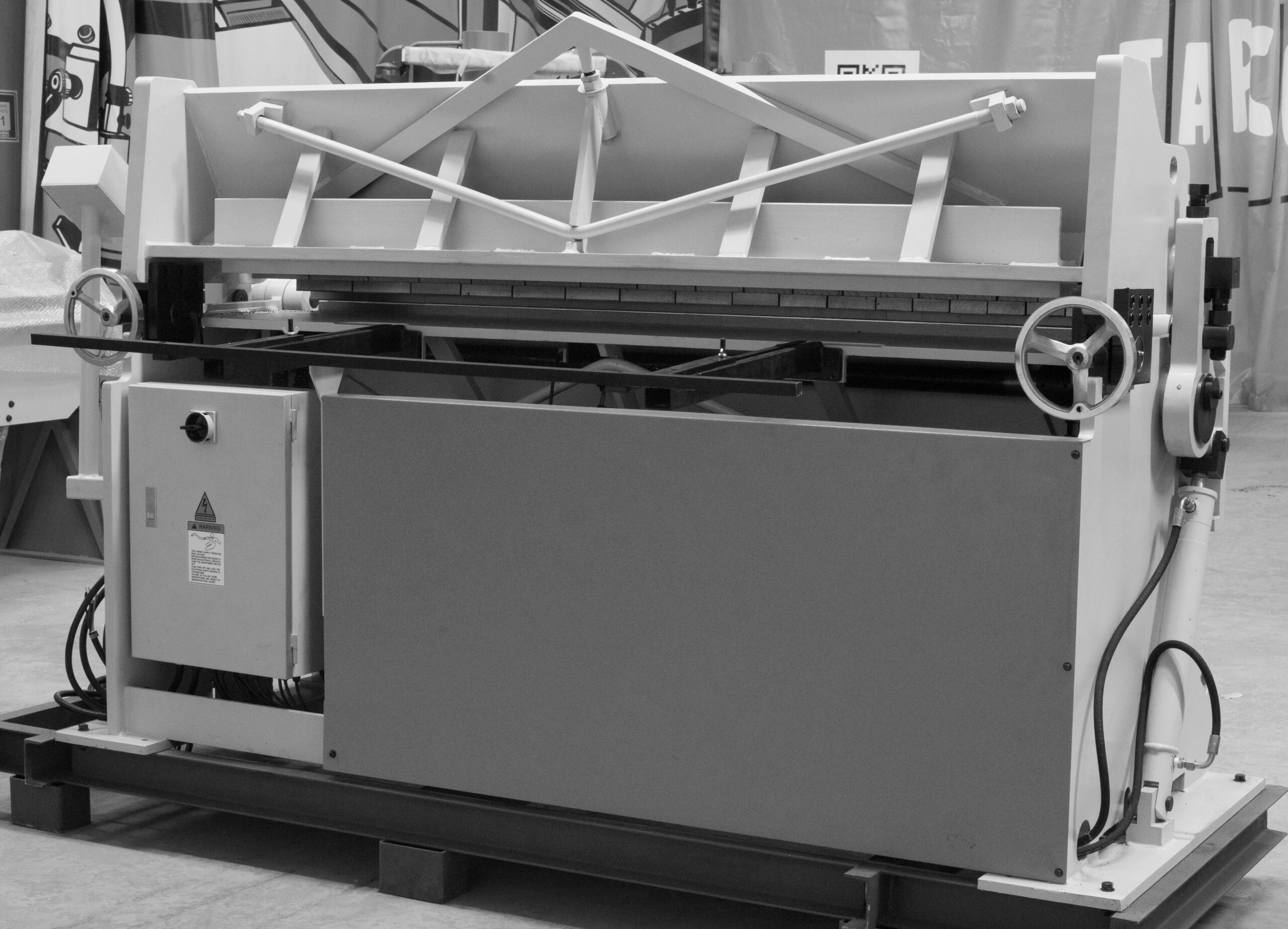

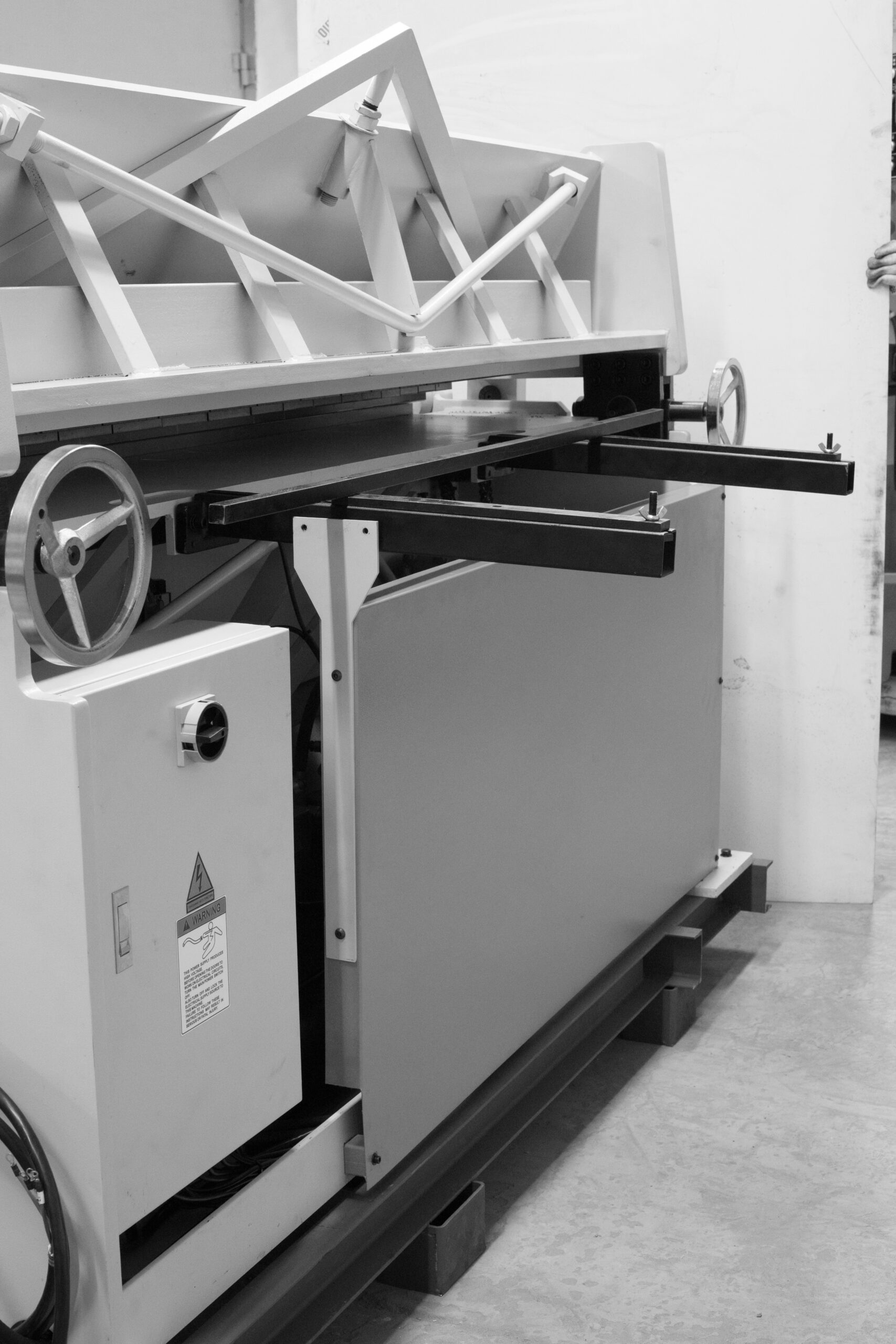

Тыльная сторона станка, тяги регулировки верхней прижимной балки, механический упор, электрический шкаф, гидравлический цилиндр гибочной поворотной балки.

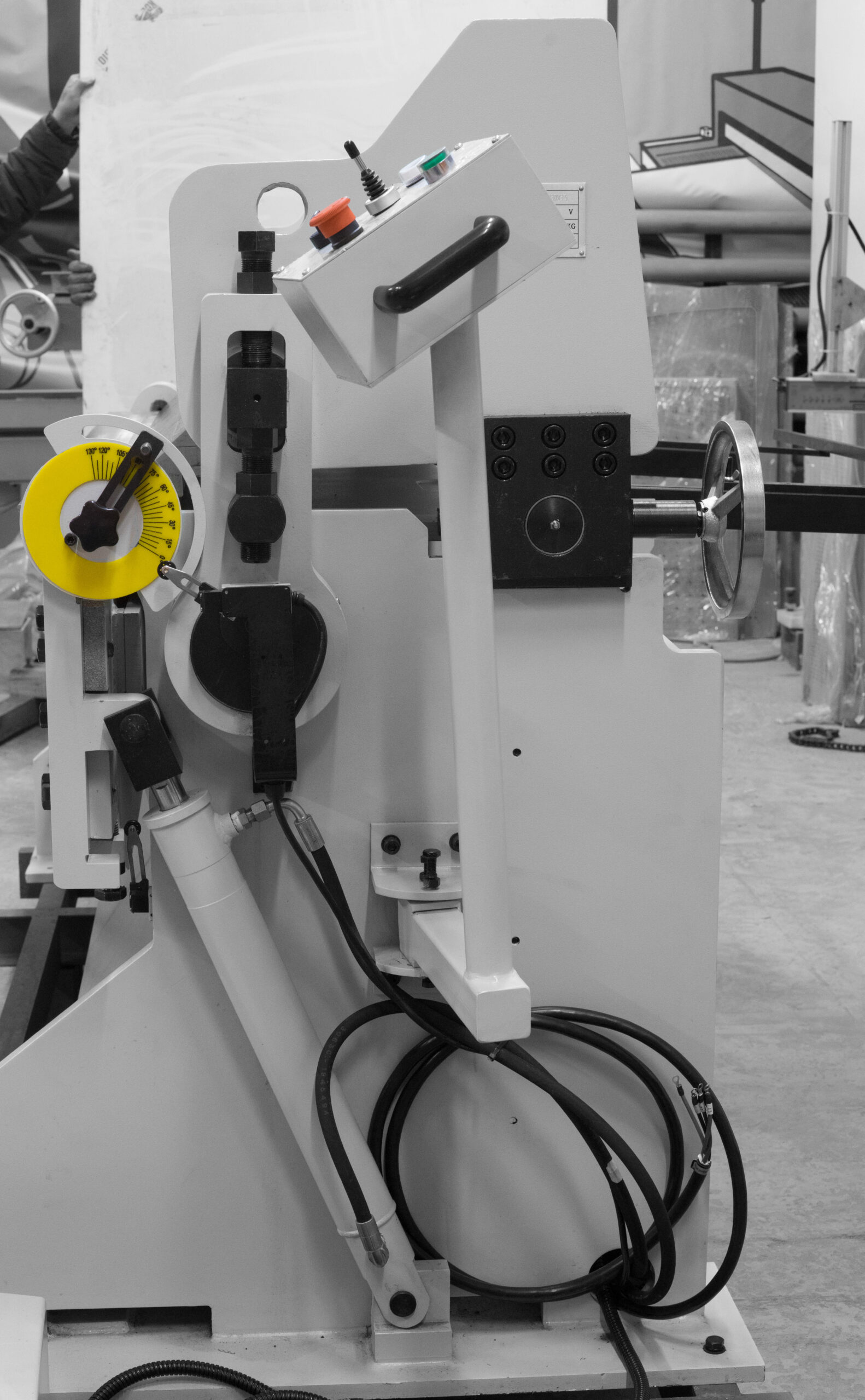

Вид сбоку, угломер/ограничитель угла гибки, пульт станка, гидравлический цилиндр гибочной поворотной балки, маховики регулировки положения верхней балки.

Пульт управления, ножная педаль (гибка/закрытие/поднятие).

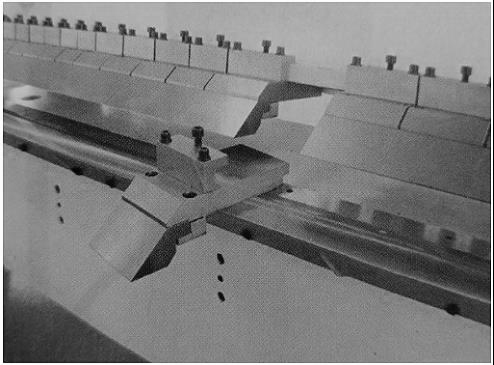

Сегменты на верхней прижимной балке

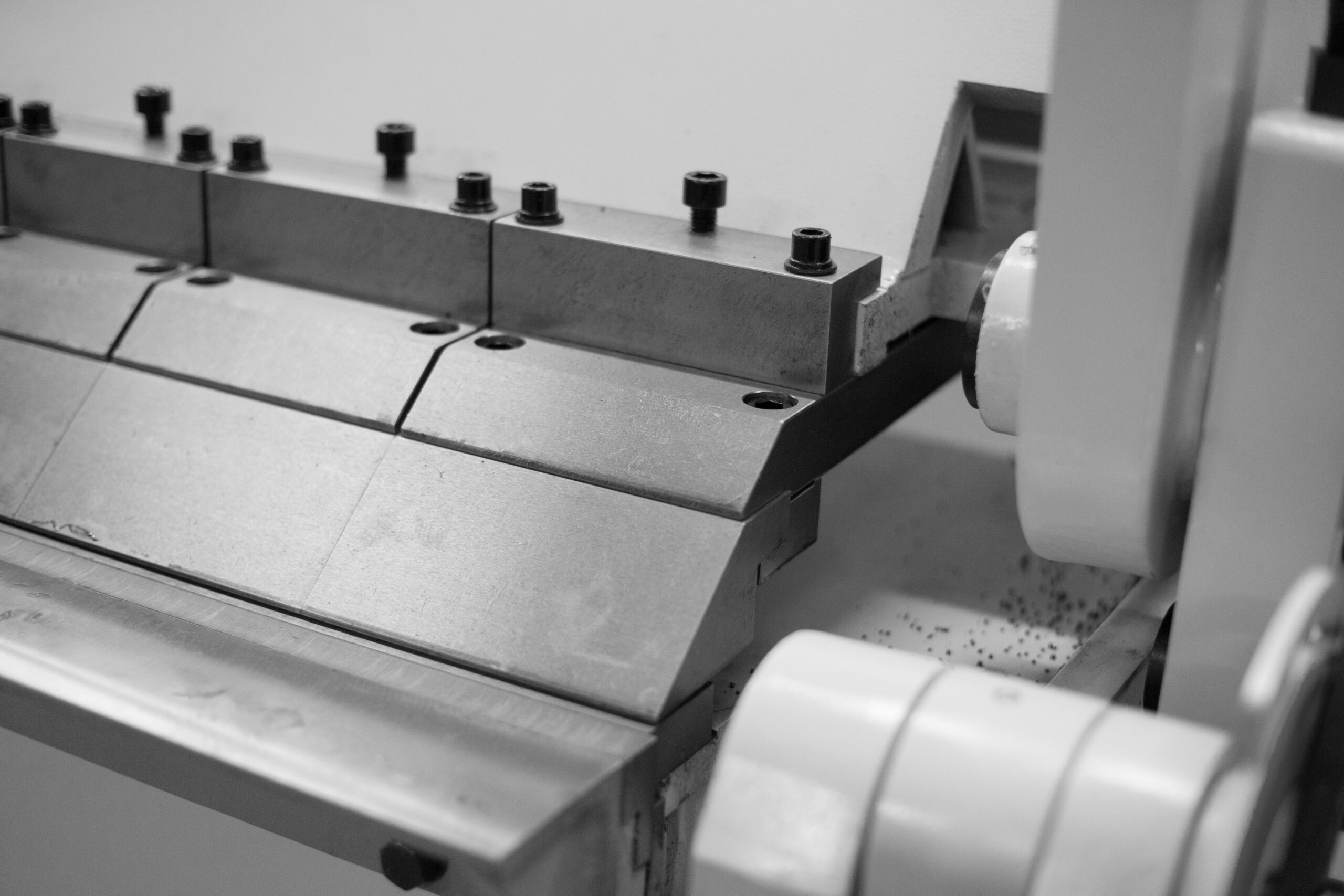

Верхняя сегментная балка на станке Stalex HW2500х4.0

Состоит из 24 сегментов: 9 сегментов – 76 мм, 5 сегментов – 102 мм, 8 сегментов – 127 мм, 2 сегмента — 153 мм.
