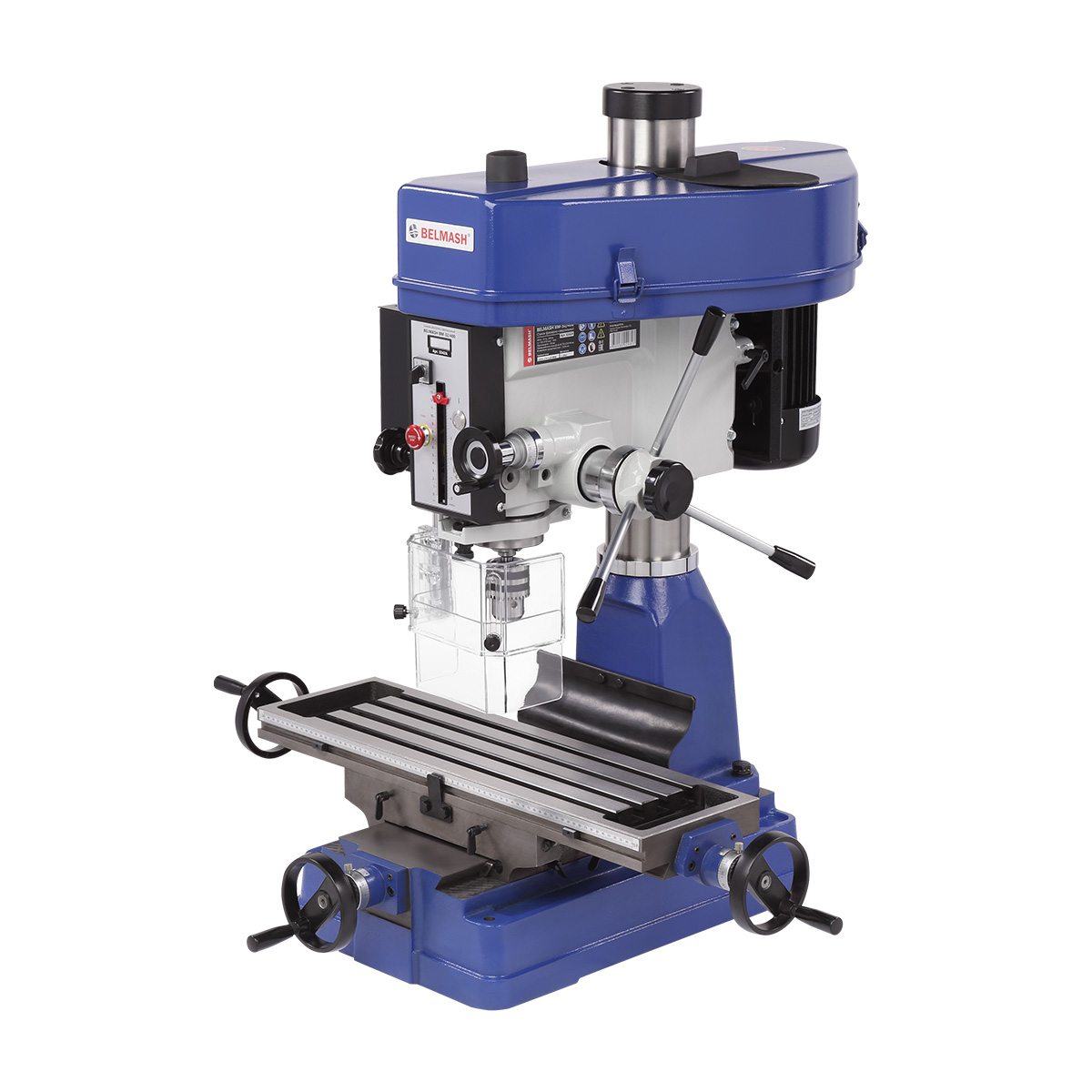

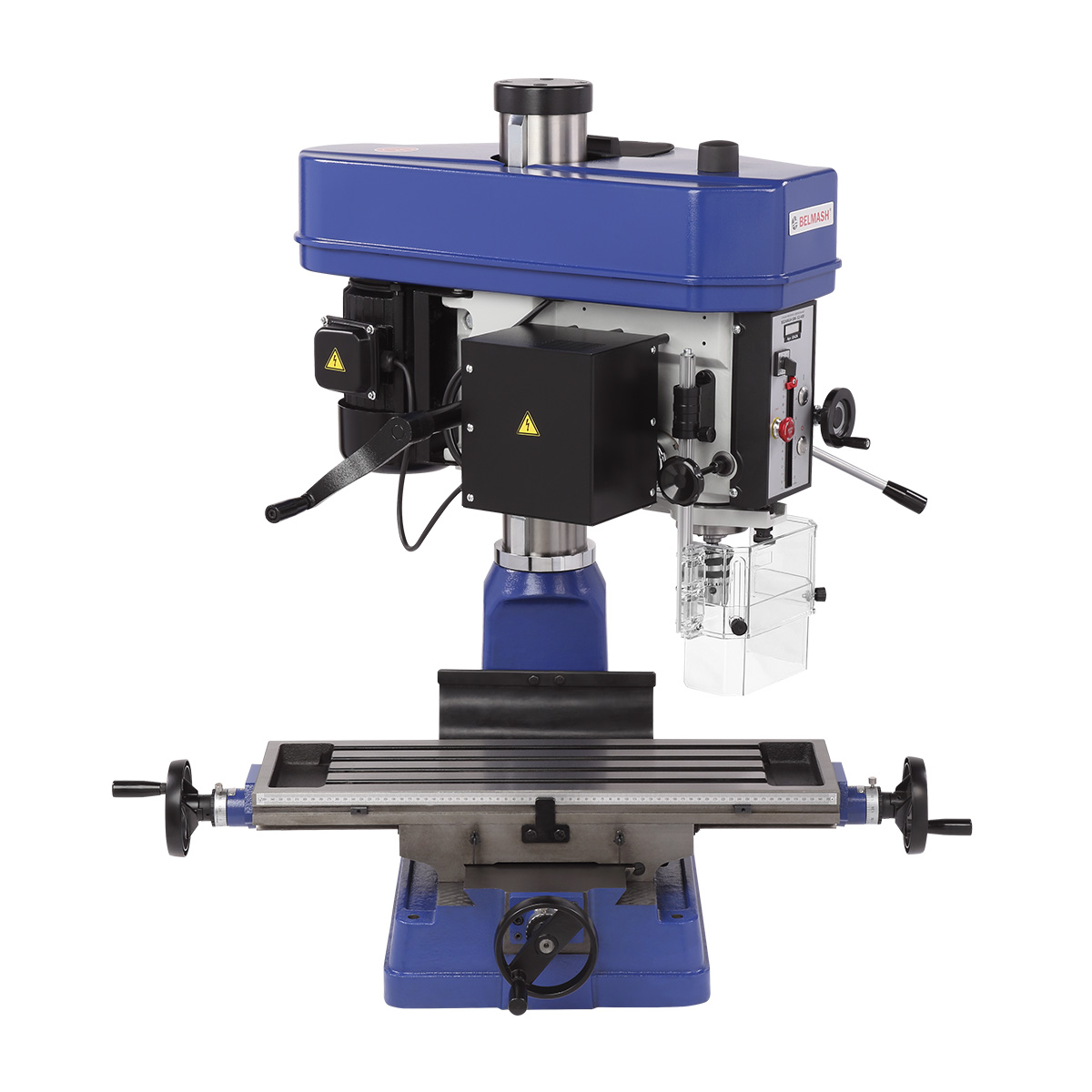

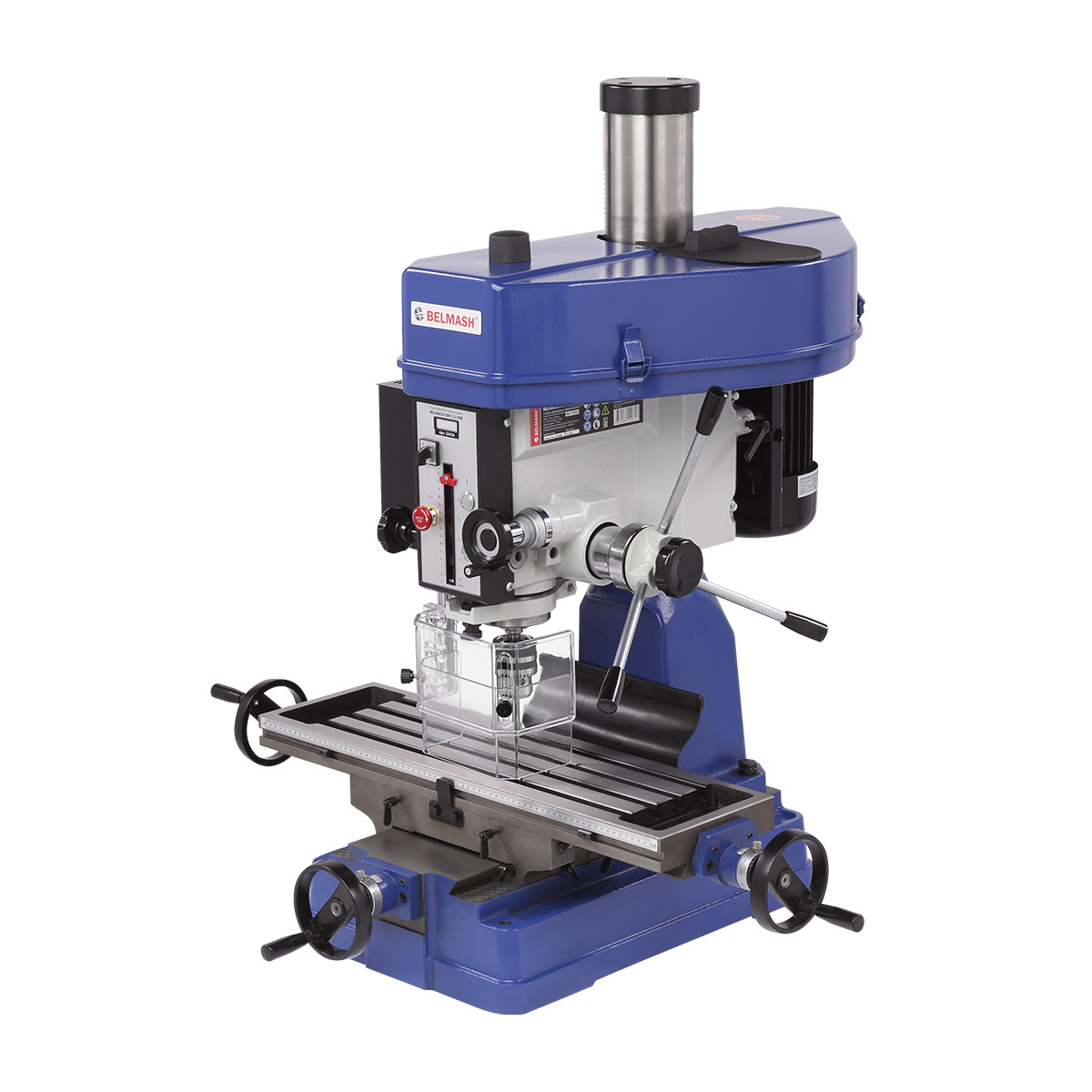

Станок фрезерно-сверлильный BELMASH BM-32/400

Фрезерно-сверлильный станок BELMASH BM-32/400 — универсальное оборудование для механической обработки металлов, пластмасс и других материалов. Станок объединяет возможности сверлильного и фрезерного оборудования, позволяя выполнять сверление, рассверливание, зенкование, развертывание, цекование, нарезание внутренней резьбы метчиком, а также торцевое, контурное и пазовое фрезерование на одном рабочем месте.

Станок оптимален для ремонтных и механических мастерских, инструментальных участков, учебных классов, мелкосерийного производства и частного применения. BELMASH BM-32/400 станет эффективным решением для предприятий и мастерских, которым требуется мощное, надежное и универсальное оборудование для выполнения широкого спектра сверлильных, резьбонарезных и фрезерных работ.

ОСОБЕННОСТИ

• Асинхронный двигатель 2000 Вт
• 12 скоростей шпинделя 100–2150 об/мин
• Ременный привод с двумя клиновыми ремнями
• Шпиндель с конусом Морзе КМ3
• Переходная втулка КМ3–КМ2 в комплекте
• Реверс шпинделя для нарезания резьбы
• Поворотная шпиндельная головка 360°
• Координатный чугунный стол 730×210 мм
• Продольный и поперечный ход стола 500/230 мм
• Ход шпинделя 130 мм
• Точная подача шпинделя с ценой деления 0,05 мм
• Радиальное биение шпинделя ≤0,01 мм
• Поддержка сверления до 32 мм в чугуне и до 25 мм в стали
• Поддержка торцевых фрез до 80 мм и концевых до 22 мм
• Массивная чугунная станина, колонна и рабочий стол

КОНСТРУКЦИЯ

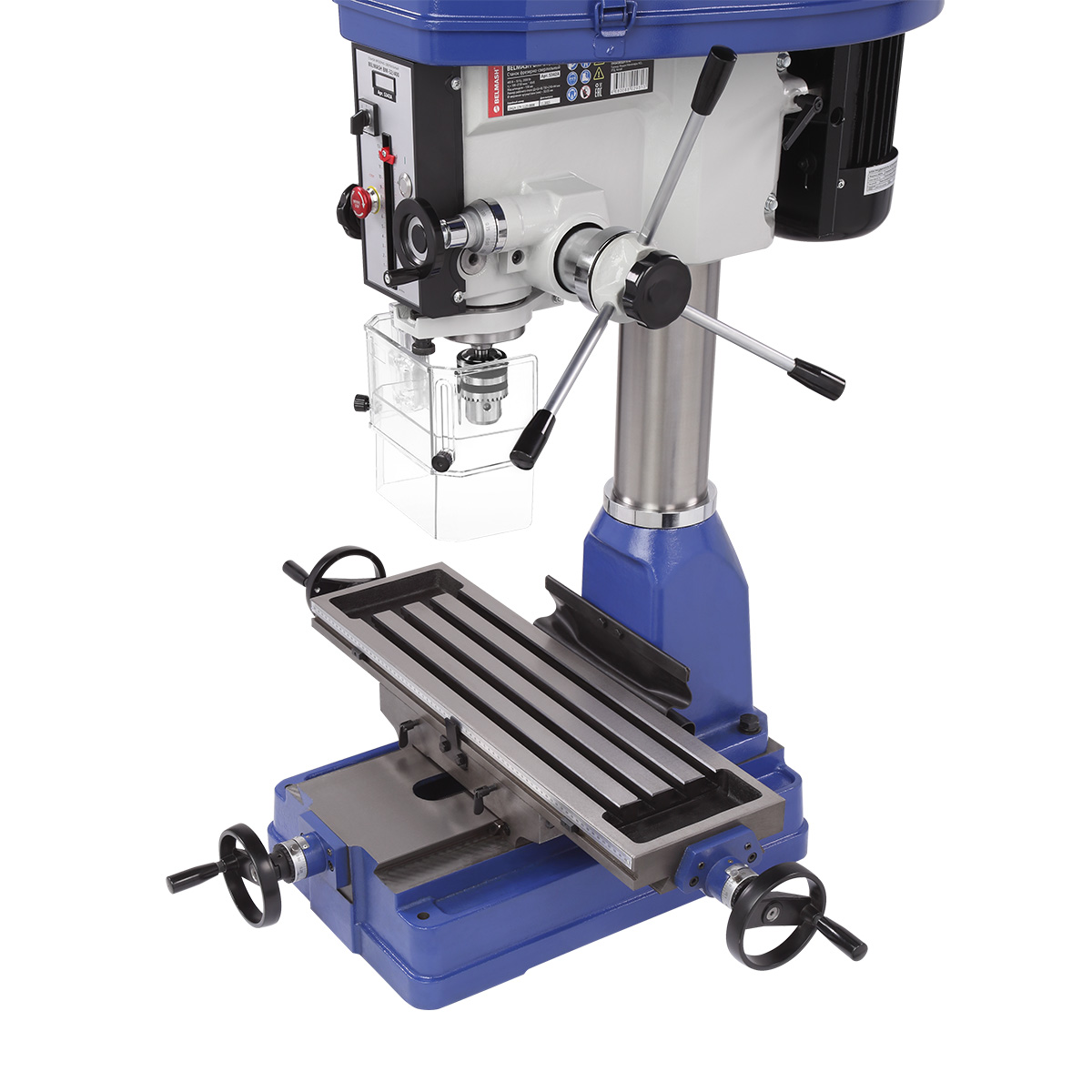

Фрезерно-сверлильный станок BELMASH BM-32/400 построен на массивной чугунной станине с жесткой колонной и координатным рабочим столом, что обеспечивает высокую точность обработки, устойчивость конструкции и снижение вибраций. Станок оснащен трехфазным асинхронным двигателем мощностью 2000 Вт, рассчитанным на продолжительный режим работы S1.

Передача вращения на шпиндель осуществляется ременным приводом с двумя клиновыми ремнями. Конструкция предусматривает 12 ступеней регулировки частоты вращения шпинделя в диапазоне от 100 до 2150 об/мин, что позволяет подобрать оптимальный режим обработки для различных материалов и операций.

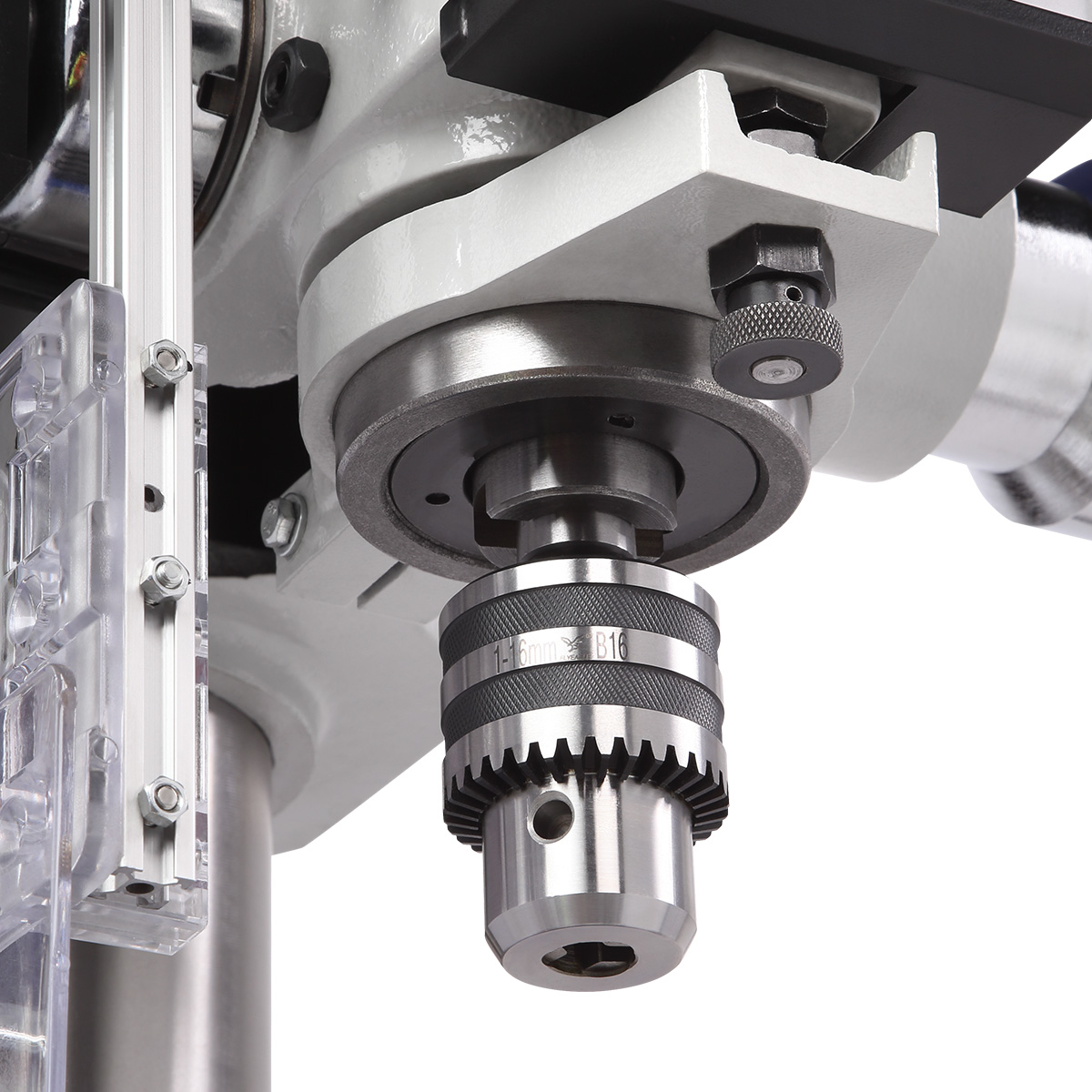

Шпиндель с конусом Морзе КМ3 установлен на высокоточных подшипниках и имеет радиальное биение не более 0,01 мм. Ход шпинделя составляет 130 мм, а входящая в комплект переходная втулка КМ3–КМ2 расширяет возможности применения оснастки. Поворотная шпиндельная головка обеспечивает обработку под различными углами в пределах 360°.

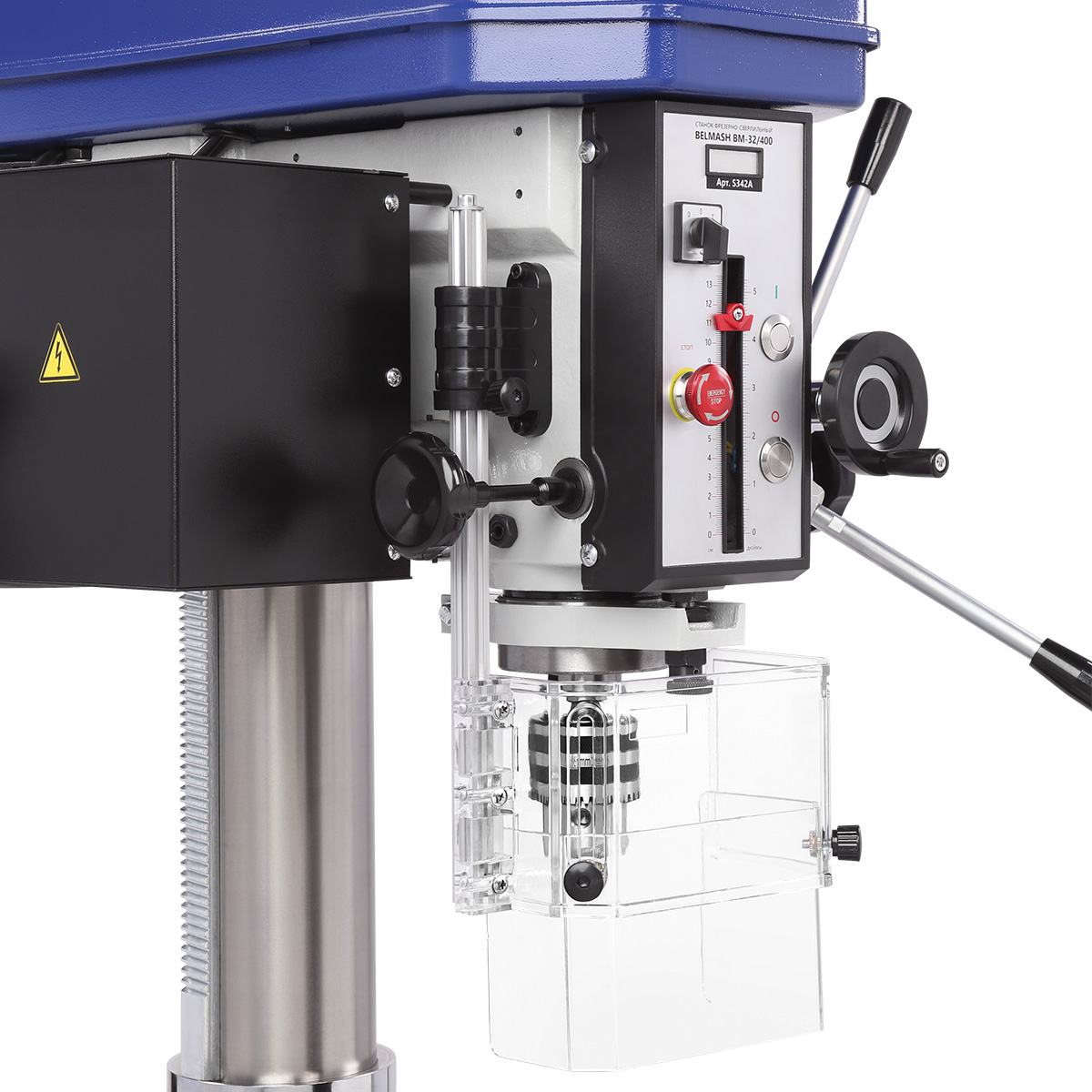

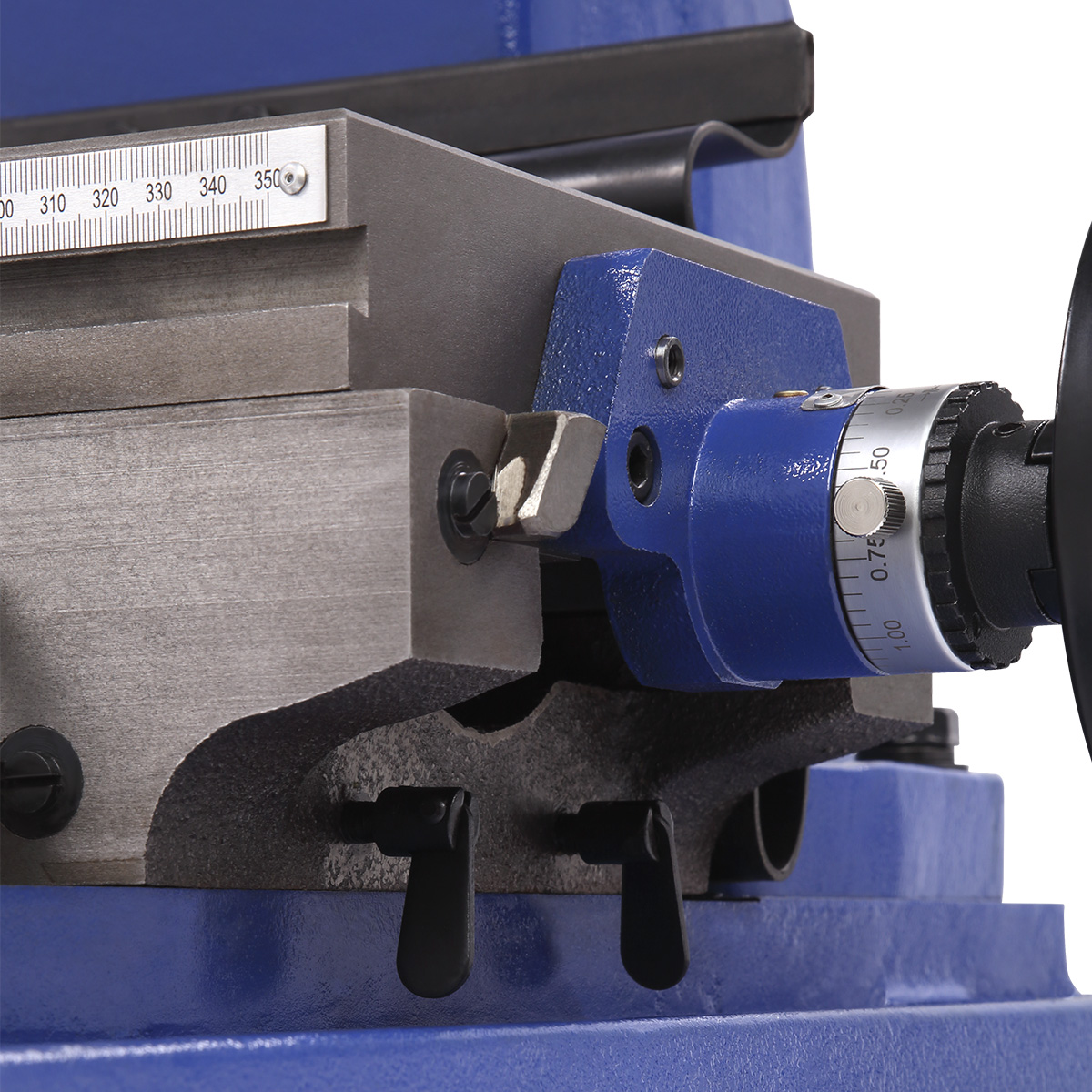

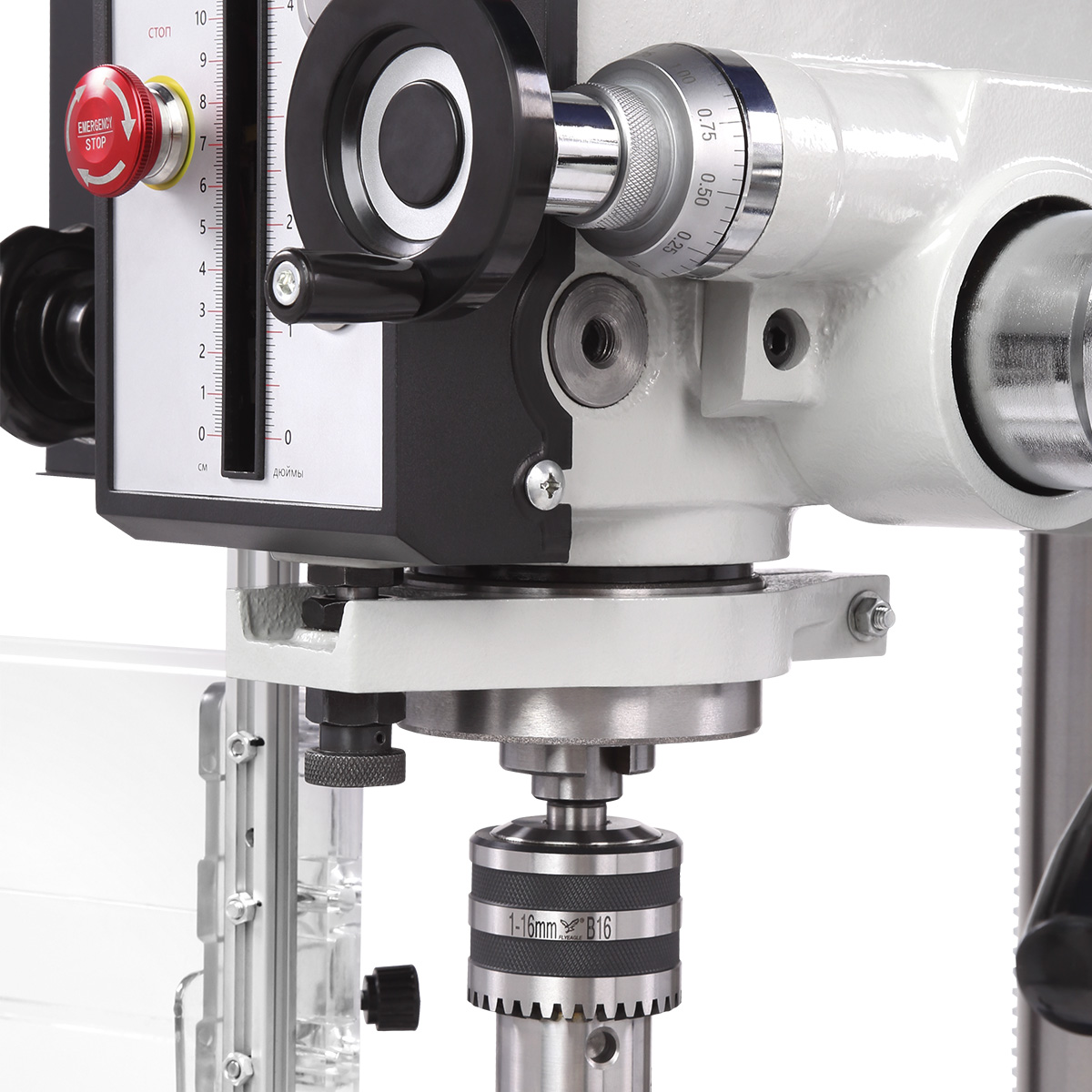

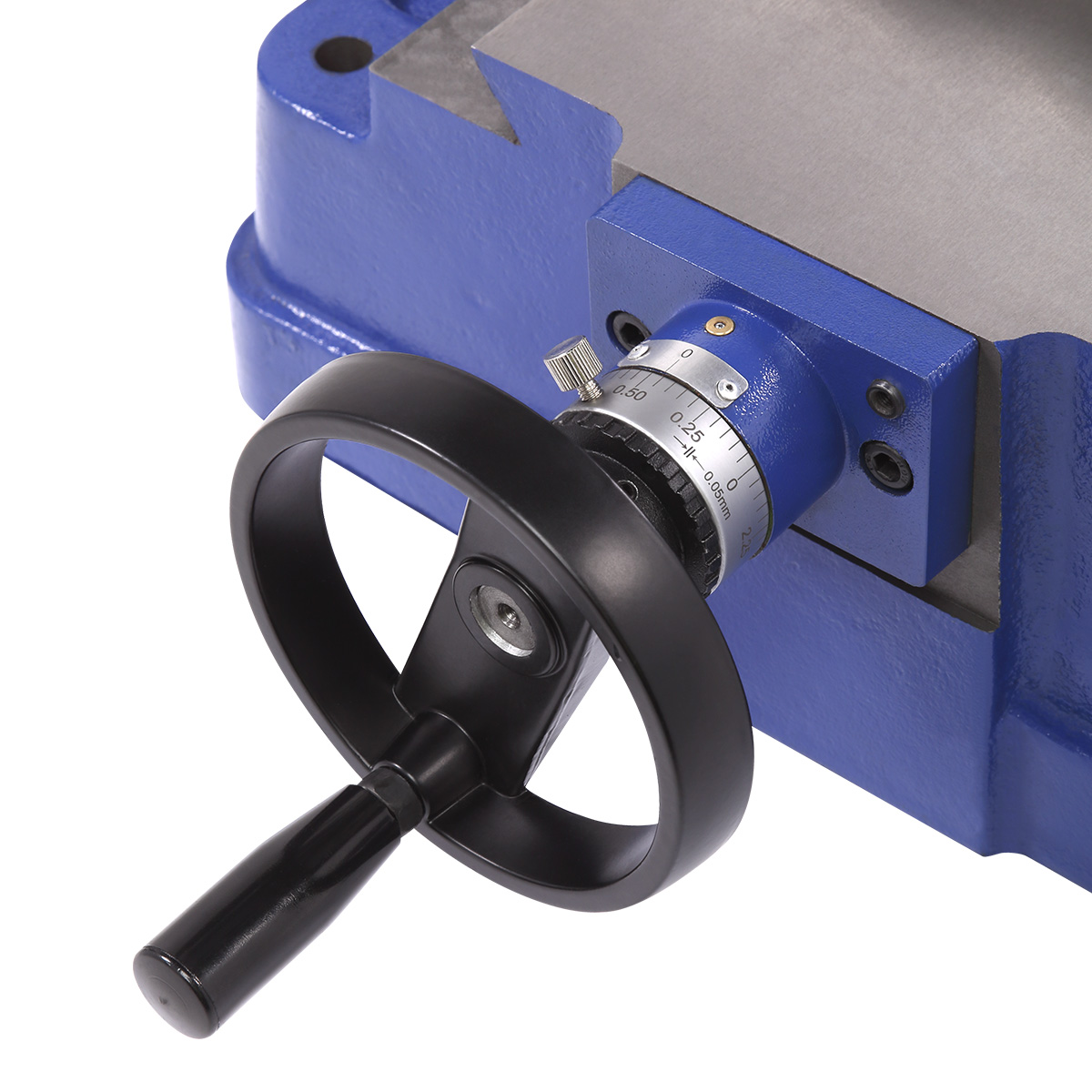

Координатный чугунный стол размером 730×210 мм имеет продольный и поперечный ход 500×230 мм, оснащен Т-образными пазами для установки оснастки, лимбами с ценой деления 0,05 мм и линейкой продольного перемещения. Для удобства работы предусмотрены механизмы точной и быстрой подачи шпинделя, шкала глубины сверления и защитный экран рабочей зоны.

Комплектация

• Станок фрезерно-сверлильный в сборе — 1 шт.
• Патрон ключевой — 1 шт.
• Винт затяжной (шомпол) — 1 шт.
• Рычаг регулировки высоты фрезерно-сверлильного узла — 1 шт.
• Маховик с ручкой в сборе — 3 шт.
• Клин — 1 шт.
• Втулка переходная КМ3-КМ2 — 1 шт.
• Набор шестигранных ключей 5 мм, 4 мм, 3 мм, 2,5 мм — 1 шт.
• Ключ патрона — 1 шт.
• Вороток Г- образный 1/2" — 1 шт.
• Головка торцевая шестигранная (22 мм; 1/2") — 1 шт.
• Рукоятка подачи — 3 шт.
• Руководство по эксплуатации — 1 шт.
• Упаковка — 1 шт.
