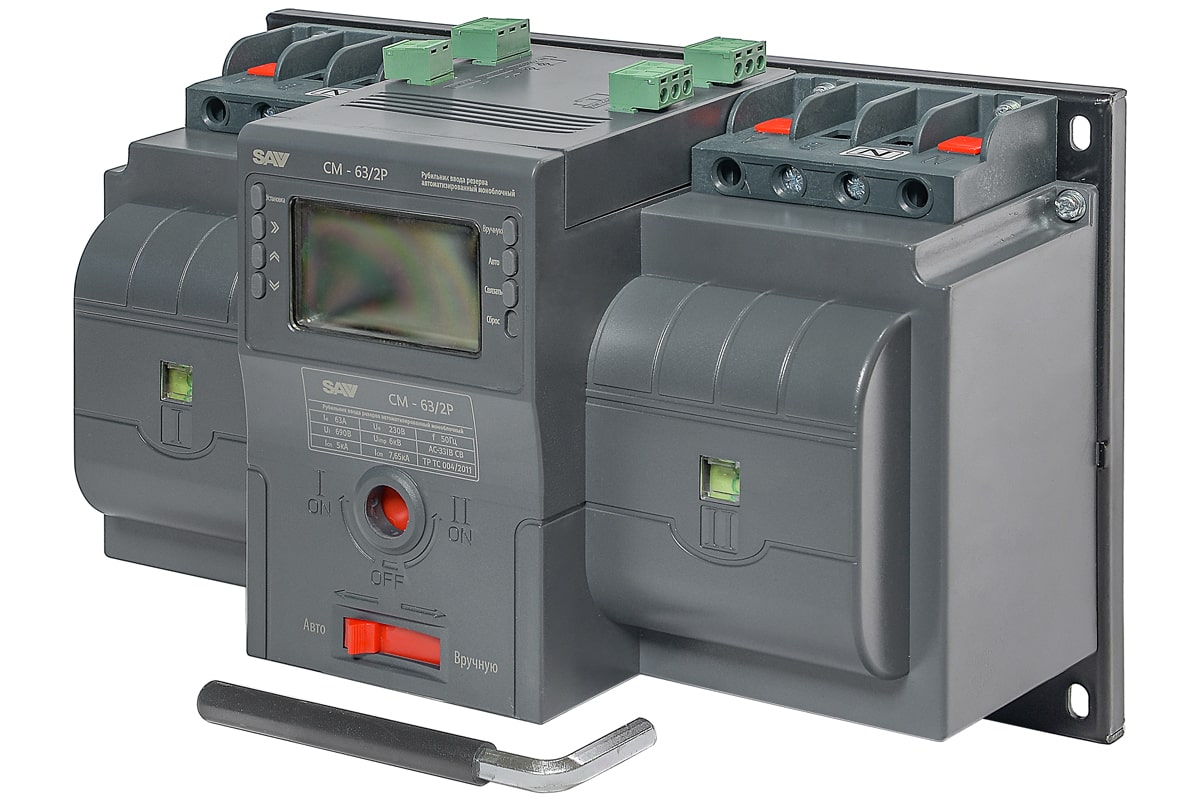

Рубильник реверсивный автоматизированный моноблочный (Блок автоматического ввода резерва АВР) CM-63/

Характеристики

  • Производитель TSS
  • Номинальное напр., В 400
  • Габаритные Размеры (Д;Ш;В; мм) 275х170х125
  • Влажность, % до 90%
  • Номинальная коммутационная способность 7,65кА
  • Номинальный ток (А) 63
Все характеристики
01

Описание

ВИДЕО ОБЗОР РУБИЛЬНИК РЕВЕРСИВНЫЙ АВТОМАТИЗИРОВАННЫЙ МОНОБЛОЧНЫЙ (БЛОК АВТОМАТИЧЕСКОГО ВВОДА РЕЗЕРВА АВР) CM-63/2P/AUTOMATED TRANSFER SWITCH

Компактный интеллектуальный рубильник ввода резерва со встроенным программируемым контроллером:

    Выпускается в версиях с 2, 3 или 4 полюсами
    Программирование встроенного контроллера в 8 шагов по 1-страничной инструкции
    Может давать сигнал на запуск генераторной установки
    Может работать самостоятельно или с внешним контроллером
    Есть защита от КЗ благодаря встроенным автоматическим выключателям


Приводится в действие электродвигателем со встроенным питанием с возможностью ручного переключения (прилагается ручка-ключ).

Срабатывает в результате:

    Потери напряжения
    Обрыва фазы
    Пониженного напряжения или напряжения выше нормального

Обеспечивает

    управление задержкой
    управлением генератором
    взаимодействие с пожарной сигнализацией

Три рабочих режима:

    FF1 — автоматический режим
    FF0 — автоматический переход с нормального питания на резервное, возврат с резервного на нормальное не предусмотрен
    FF2 — режим работы без автоматических переключений

ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА CM-63/2P/Automated transfer switch

TH {

height: 5px; /* Высота ячеек */
vertical-align: bottom; /* Выравнивание по нижнему краю */
padding: 0; /* Убираем поля вокруг текста */
}

Свойства

Преимущества

Может управлять генераторной установкой

Выполняет базовые функции шкафа АВР
Нет необходимости в покупке шкафа!
Затраты на создание установки меньше на 50%

Содержит автоматические выключатели на DIN-рейке
Имеет надёжный механизм со стальными движущимися частями

Обеспечивает безопасность электроустановки
Имеет длительный срок службы
Выполняет часть функций распределительного щитка

Имеет внутренний источник питания в функцией резервного питания
Привод потребляет энергию только в момент переключения

Нет потерь на питание устройства
Устройство ее нагревается

Лёгкое программирование контроллера в 8 шагов

Лёгкая и быстрая первичная настройка
Повторная настройка легко делается владельцем

Контроллер может измерять параметры всех фаз линий питания
Механическая блокировка гарантирует, что основной источник питания не включается одновременно с резервным

Высокий уровень безопасности
Надёжная защита от ошибок пользователя

УСЛОВИЯ ПРИМЕНЕНИЯ

    Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов
    Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
    относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
    Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
    Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
    Допустимый угол наклона рубильника ±23°
    Класс защиты: IP20
    Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
    Гарантия 12 месяцев

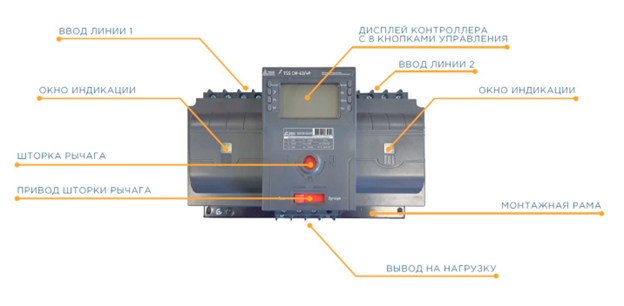

ОРГАНЫ УПРАВЛЕНИЯ

Органы управления реверсивным рубильником

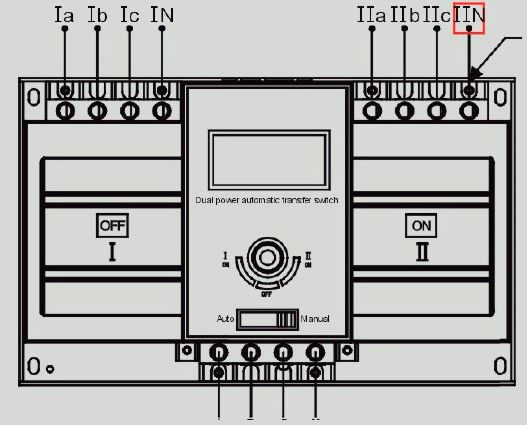

ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА

Подключение рубильника

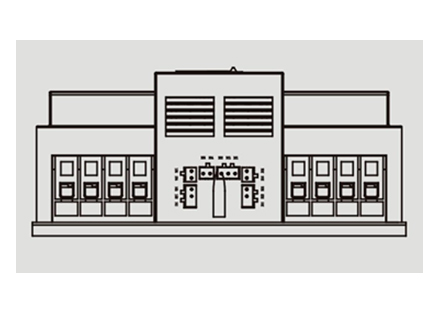

НАЗНАЧЕНИЕ РУБИЛЬНИКА

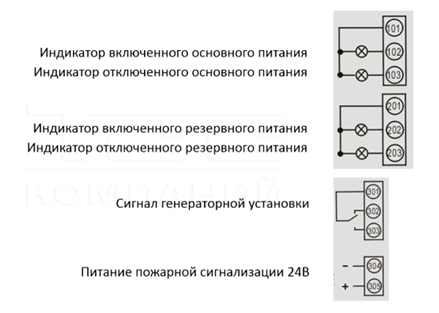

Назначение рубильника    Назначение рубильника

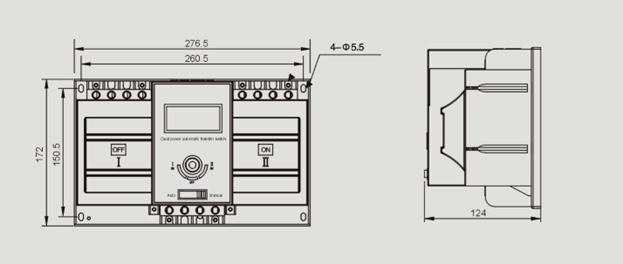

РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS CM-63/2P/Automated transfer switch



02

Характеристики

ПроизводительTSS
Номинальное напр., В400
Габаритные Размеры (Д;Ш;В; мм)275х170х125
Влажность, %до 90%
Номинальная коммутационная способность7,65кА
Номинальный ток (А)63
Номинальная отключающая способность5кА
Класс защитыIP20
Кол-во полюсов переключателя2
Вес брутто (кг)3.9
Номинальное импульсное напряжение Uimp, кВ6
Класс защиты обмоткиIII
Длина (мм)275
Ширина (мм)170
Время переключения I-II или II-I, секот 1 до 99
Высота (мм)125
Масса, кг3.4
Номинальное напряжение изоляции Ui, В690
