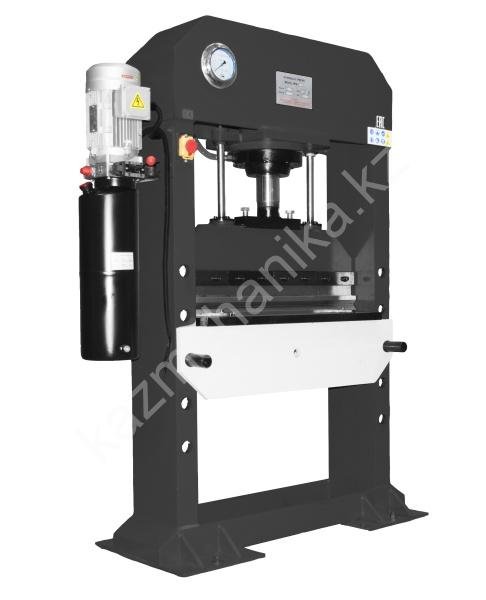

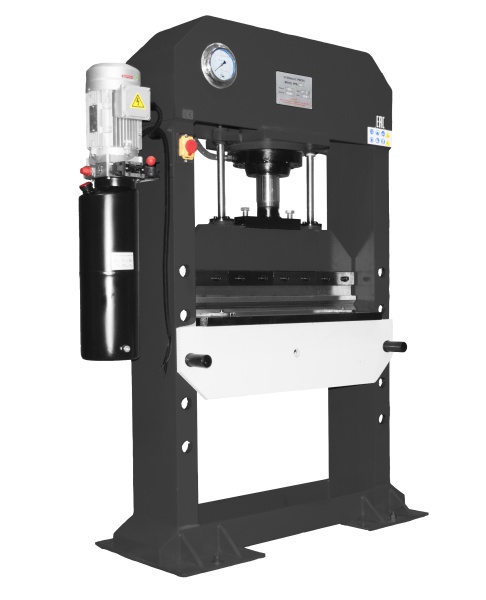

Пресс гидравлический STALEX HPB-790

Гидравлический пресс Stalex HPB-790 предназначен для работы в ремонтных и сборочных цехах, для единичных и серийных производств, используется для изготовления простых изделий и запчастей методом гибки.

Стальная надёжная конструкция и специальные гибочные штампы гарантируют необходимую жесткость и устойчивость станка при ежедневном использовании. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации. Надежная и высокоточная гидравлическая система, контроль давления по манометру, удобное управления станком, рабочий стол перемещающийся вверх и вниз.

Гидростанция станка имеет 3 положения работы:

Рычаг в право – рабочий ход

Среднее положение рычага – стоп

Рычаг влево – обратный ход штока в верх

Вес станка 624кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HPB имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс гибки (исключаются люфты, перекосы и поломки станины).

Гидростанция станка имеет 3 положения работы:

Рычаг в право – рабочий ход

Среднее положение рычага – стоп

Рычаг влево – обратный ход штока в верх

Время опускание штока на макс. длину 220мм (макс. ход) – 34 секунд (без нагрузки)

Время обратного подъёма штока – 25 секунд (без нагрузки)

Видео работы (тестовый запуск) — https://youtu.be/yYrRjKrOHTg

А – общая высота станка

1800 мм

B – общая ширина станка (по ножным опорам)

1100 мм

B – общая ширина станка (верхняя часть станка + гидростанция)

1290 мм

С – общая глубина станка

500 мм

D – расстояние между опорами

795 мм

Е – ширина опор

250 мм

H — максимальная высота заготовки, т.е. расстояние от верхней позиции пуансона до нижнего положения рабочего стола.

540 мм

Четыре ребра жёсткости рабочего стола.

(D: Ширина 795мм – расстояние между опорами)

(Ширина 950мм – расстояние стола вкл. ширину опор)

Рычаги крепления стола – =38мм.

Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина).

отв. крепления стола на сварных опорах — =42мм.

Толщины стенок сварных опор – 20/6мм.

Толщина горизонтальной части стола (рабочая поверхность) – 28мм.

отверстия в рабочей части стола – 90мм.

…
