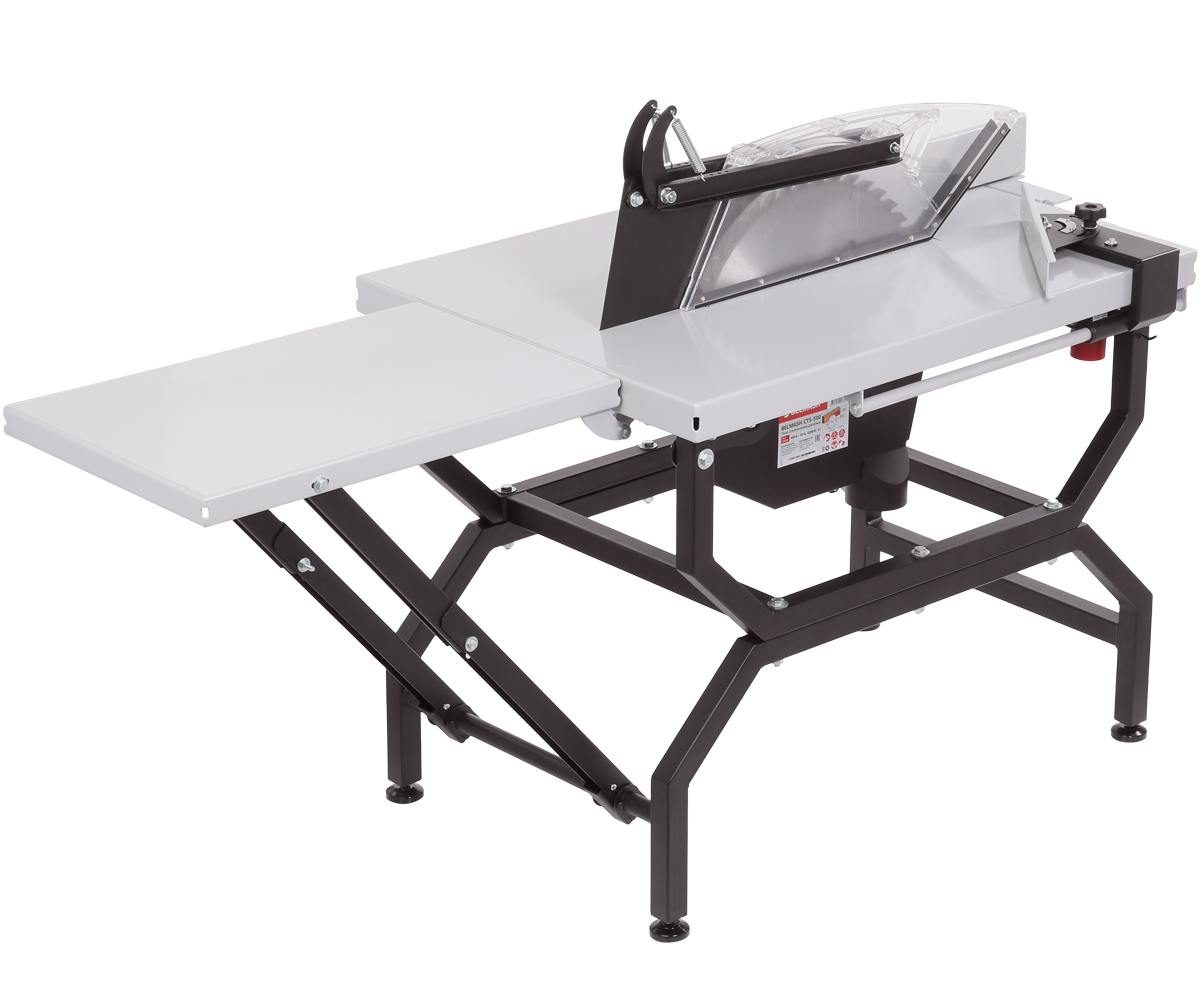

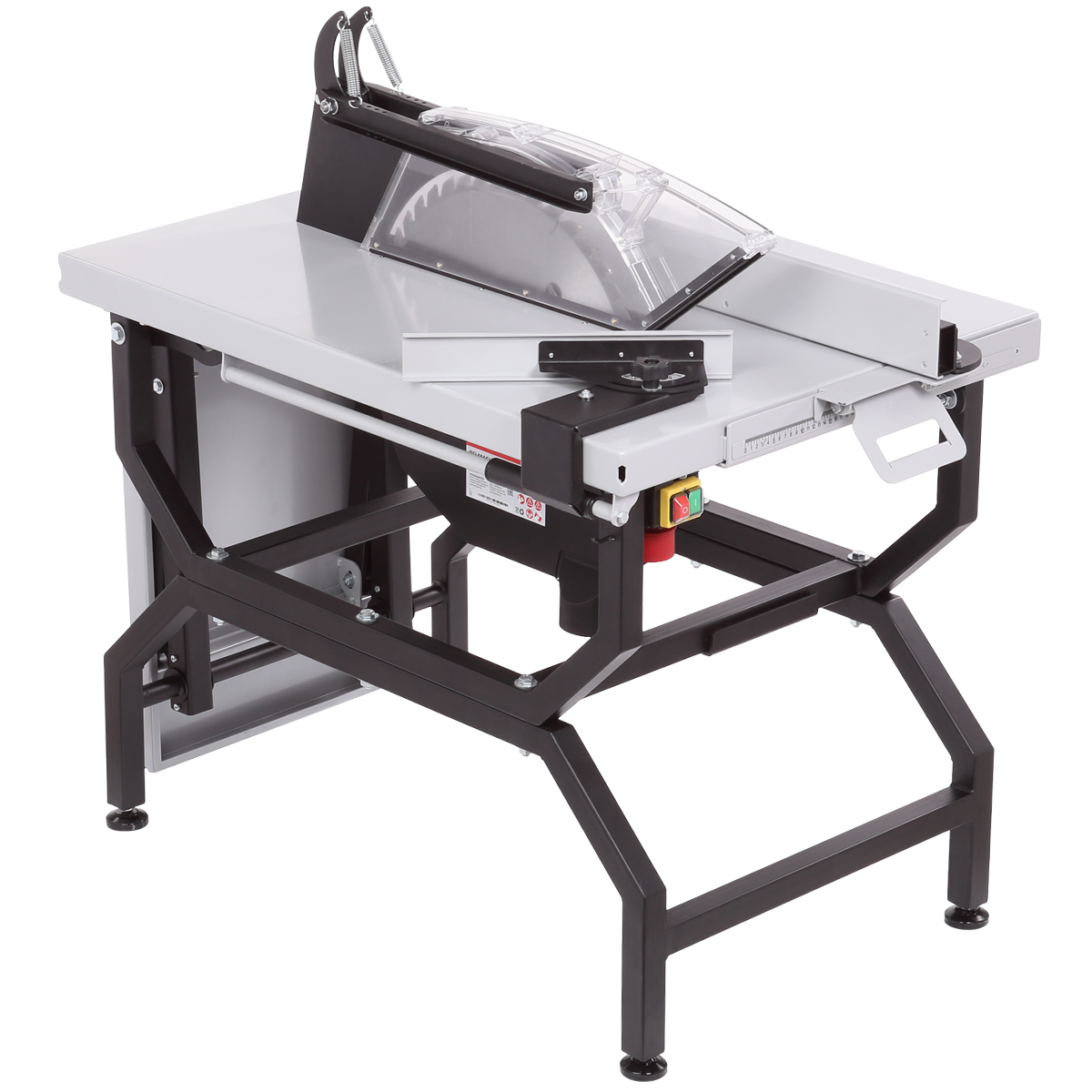

Пила строительная дисковая BELMASH CTS-500

Станок предназначен для обработки древесины (фанеры, древесно-стружечных плит и т.п.) пилением, с целью придания им необходимых форм и размеров, с ручной подачей заготовки. Представляет собой электромеханическое устройство. В качестве привода используется асинхронный электродвигатель (режим S1). Пильный диск установлен на выходном конце вала двигателя.

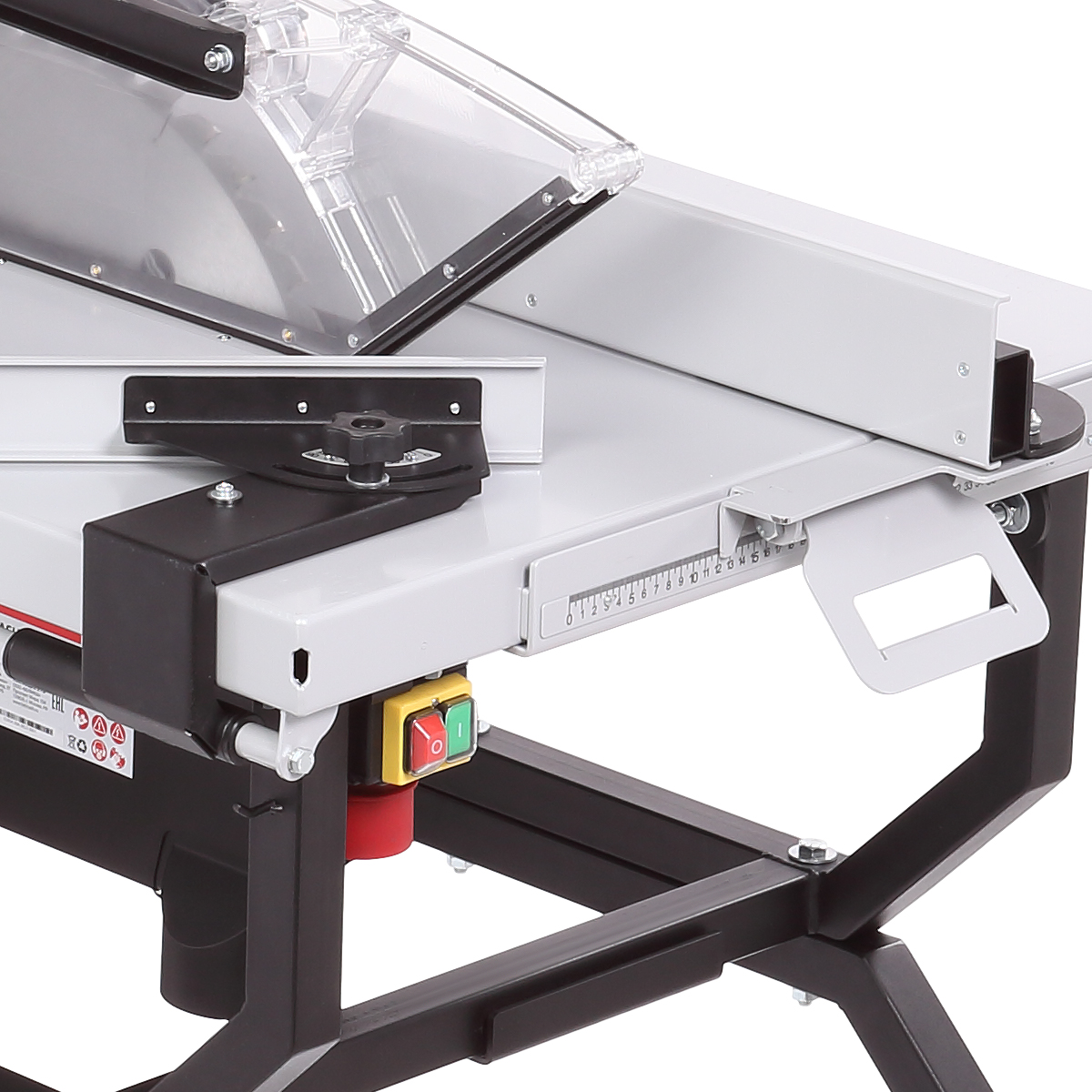

Питание осуществляется от трехфазной сети переменного тока (400 В) с защитным (заземляющим) проводом. Имеется встроенное устройство отключения при перегреве двигателя. Выключатель установлен на кронштейне, обеспечивая доступное и безопасное включение и выключение станка.

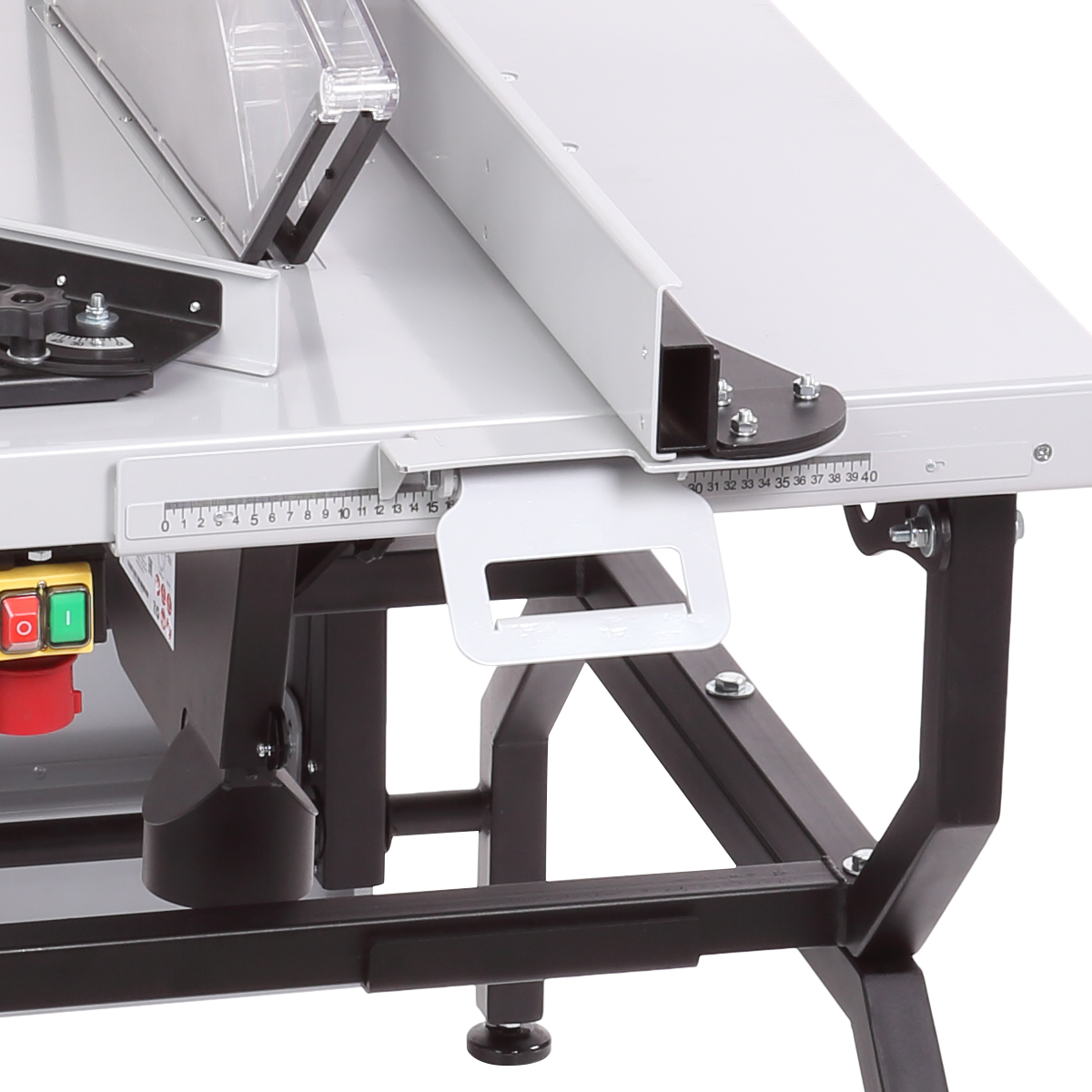

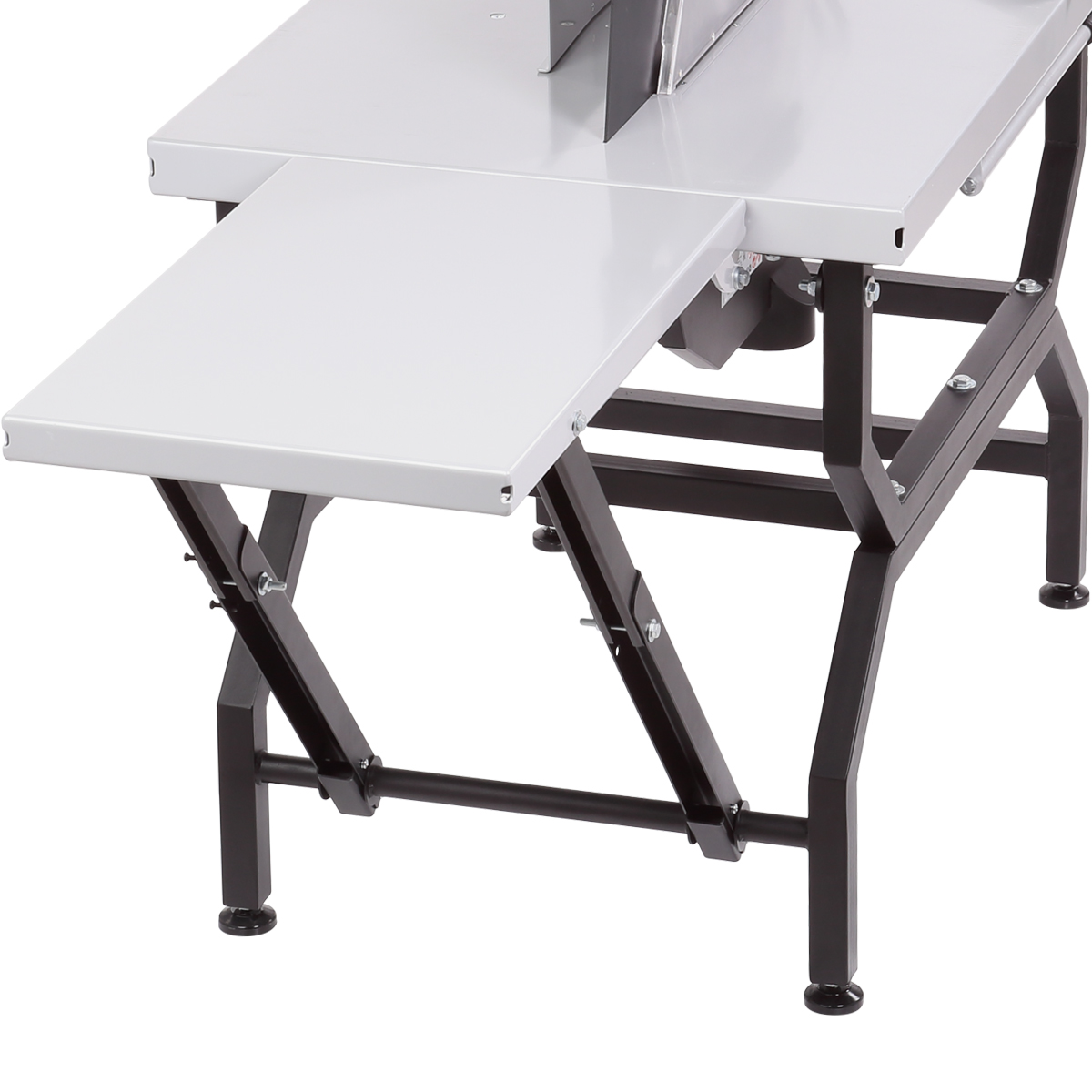

Основной стол имеет размер 1050×750 мм, выполнен из листовой стали. Имеет жесткую конструкцию за счет дополнительных ребер. Станок оборудован мерной шкалой, указывающей ширину распиливаемой заготовки. При распиловке широкоформатных и длинных заготовок станок можно использовать раскладной дополнительный стол, его размер составляет 700×450 мм.

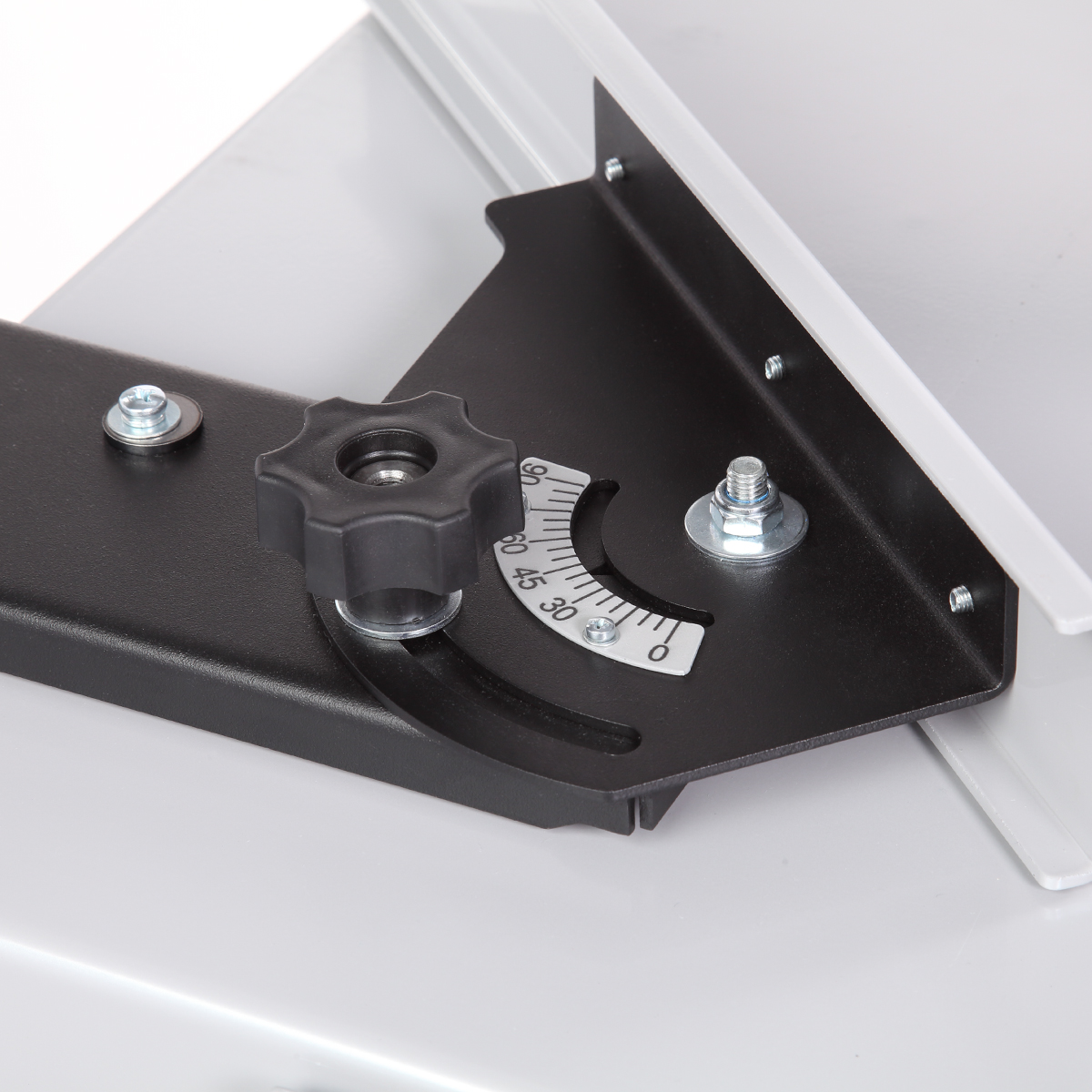

Для ориентации заготовки относительно пильного диска и обеспечения ее прямолинейного движения станок оснащен упором. Для поперечной распиловки под углом используется угловое приспособление. Для безопасной работы с короткими и узкими заготовками используется толкатель.

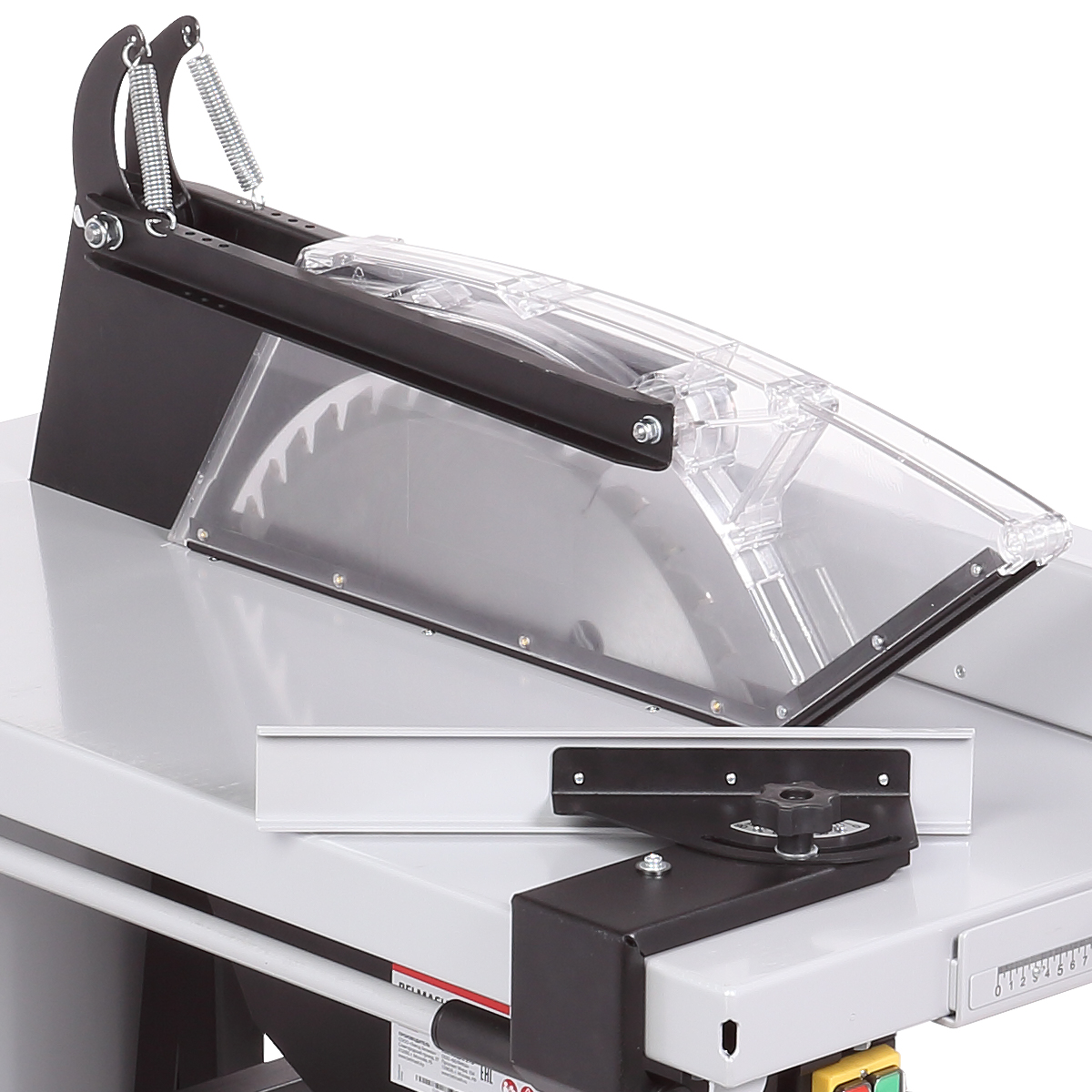

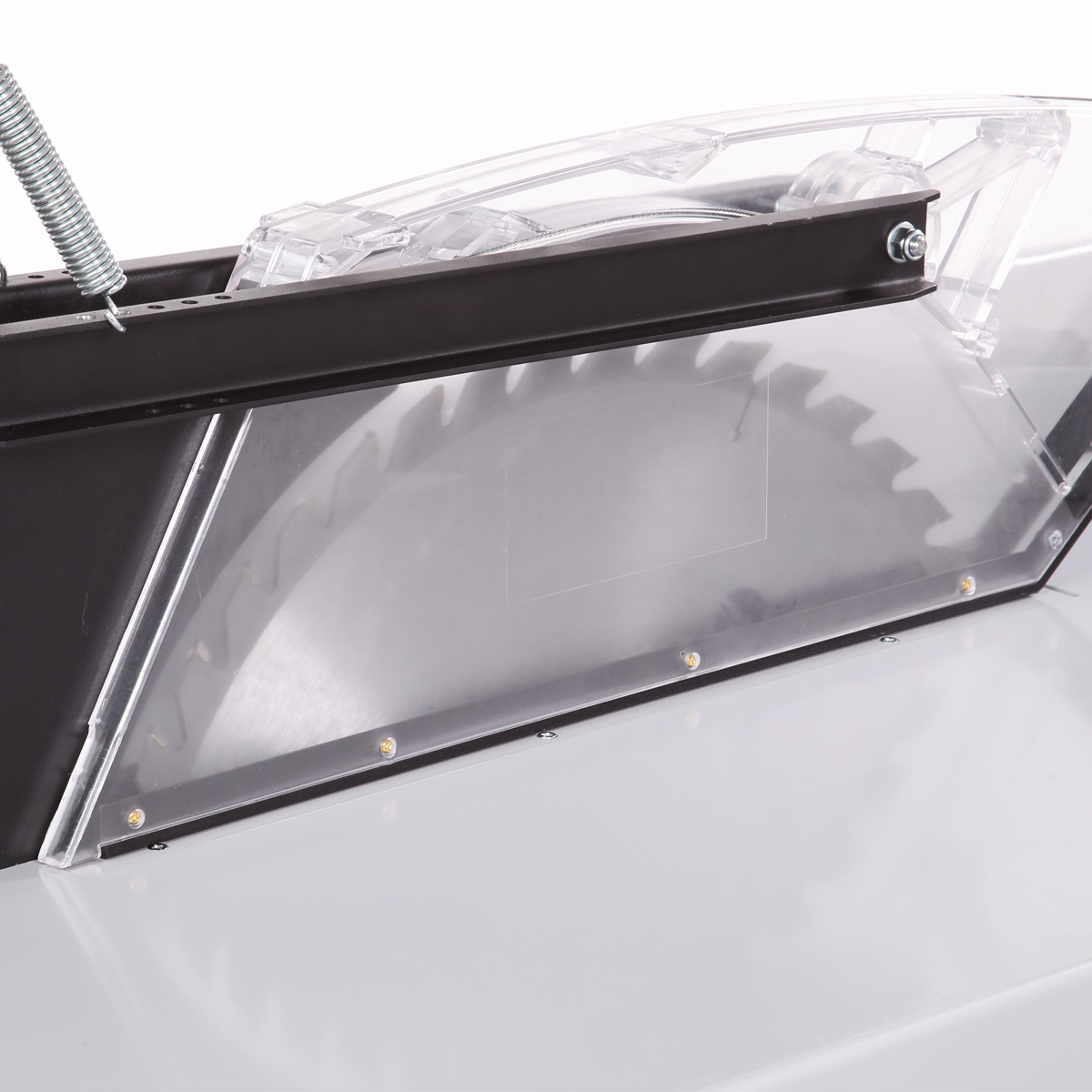

В качестве режущего инструмента используются пильные диски диаметром 500 мм с посадкой 30 мм. Максимальная высота распиливаемой заготовки — 152 мм (нерегулируемая). С целью предотвращения заклинивания диска во время реза в конструкции предусмотрен расклинивающий нож. Кожух предназначен для предотвращения доступа к вращающемуся диску.

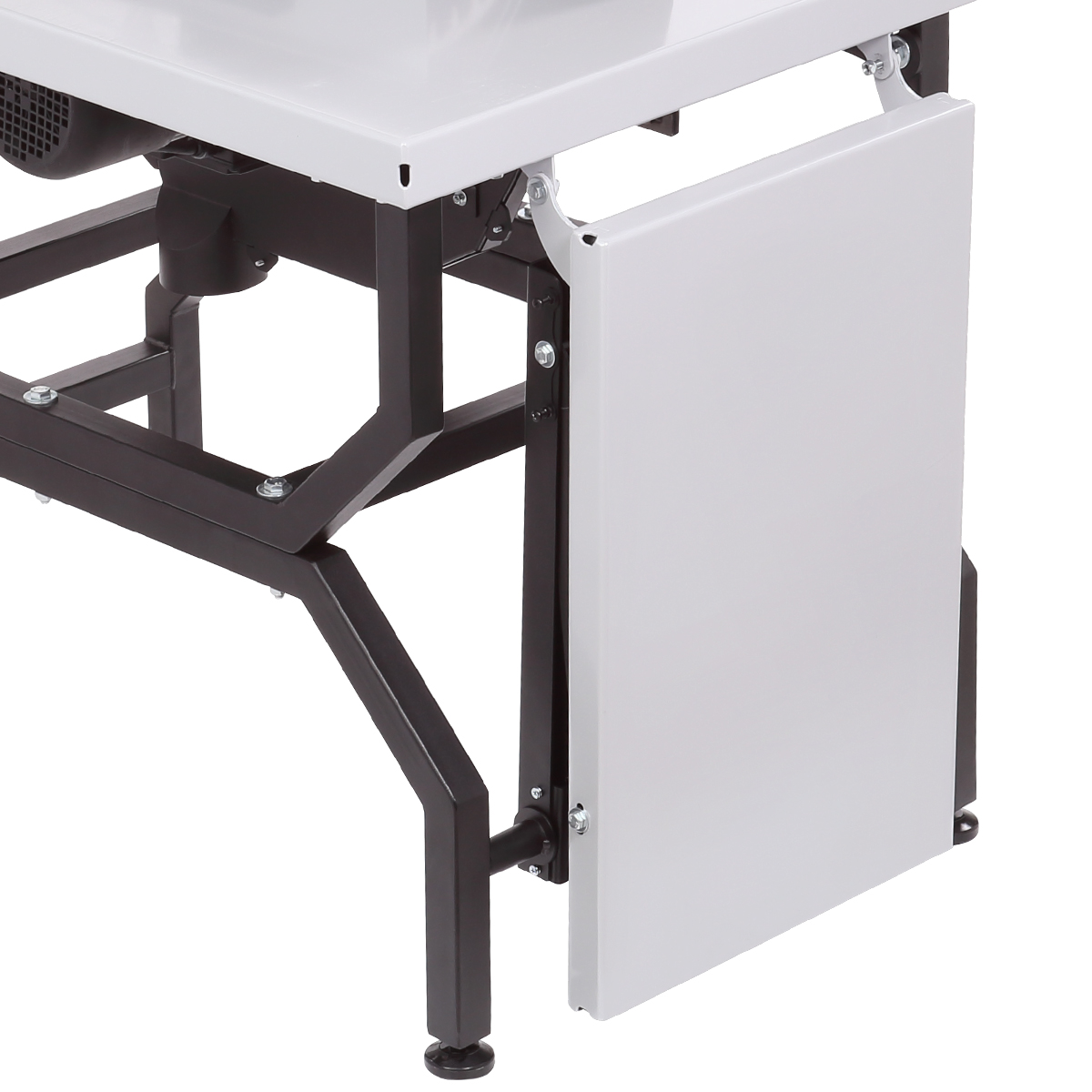

Основание станка каркасное. На нем установлены ножки, которые позволяют отрегулировать правильное положение рабочей поверхности и обеспечить устойчивость всей конструкции. При использовании станка на строительных площадках и необходимости поднятия на строящееся здание предусмотрены кронштейны для строповки. В средней части основания имеется специальные кронштейны для хранения упора и ключей.

Для подключения внешних вытяжных устройств с целью сбора пыли и отходов резания станок имеет патрубок диаметром 100 мм.

Условия эксплуатации – на открытых строительных площадках, под навесом, в закрытых помещениях, кроме жилых помещений. Эквивалентный и максимальный уровни звука составляют 95 дБА и 101 дБА соответственно.
