Настольный фрезерный станок Metal Master MMD — 30LV MG

Характеристики

  • Производитель MetalMaster
  • Модель MMD - 30LV MG
  • Двигатель 1,1 кВт, 220 В
  • Тип двигателя Коллекторный
  • Коробка скоростей Вариатор
  • Макс. диаметр рассверливания в стали, мм 32
Все характеристики
01

Описание

Описание станка Настольный фрезерный станок Metal Master MMD — 30LV MG

Конструкция станка METAL MASTER MMD — 30LV MG предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

Крестообразный стол перемещается по направляющим типа «ласточкин хвост», регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений.

Настольный фрезерный станок Metal Master MMD - 30LV MG

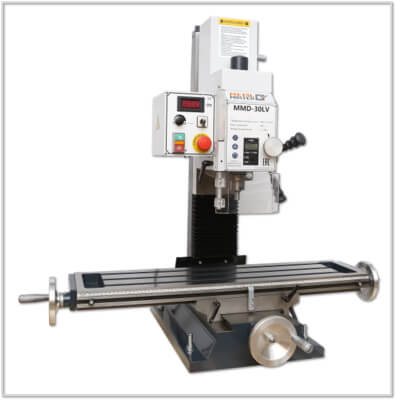

Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

Настольный фрезерный станок Metal Master MMD - 30LV MG

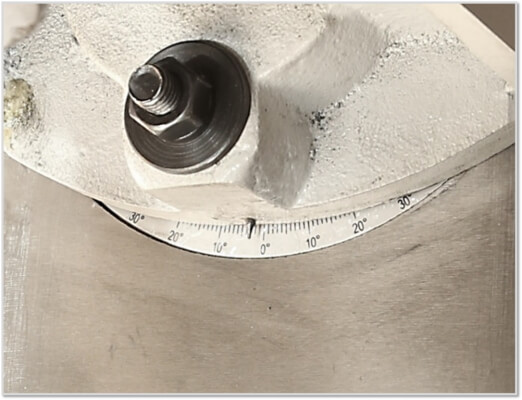

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.

Настольный фрезерный станок Metal Master MMD - 30LV MG

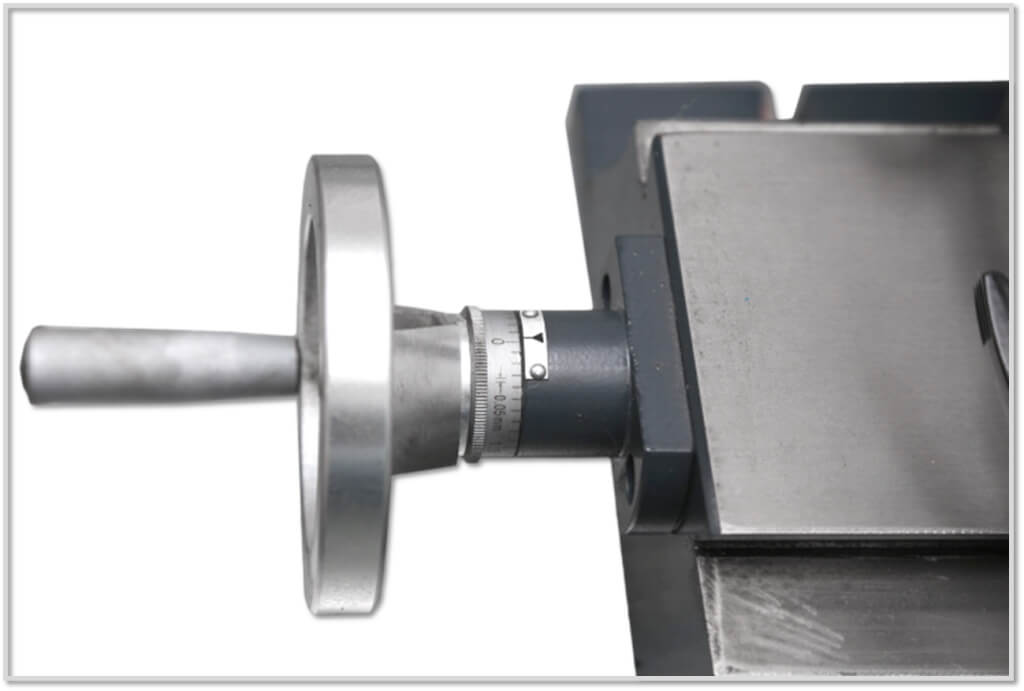

Все рукоятки оснащены четкими и удобными лимбами.

Настольный фрезерный станок Metal Master MMD - 30LV MG

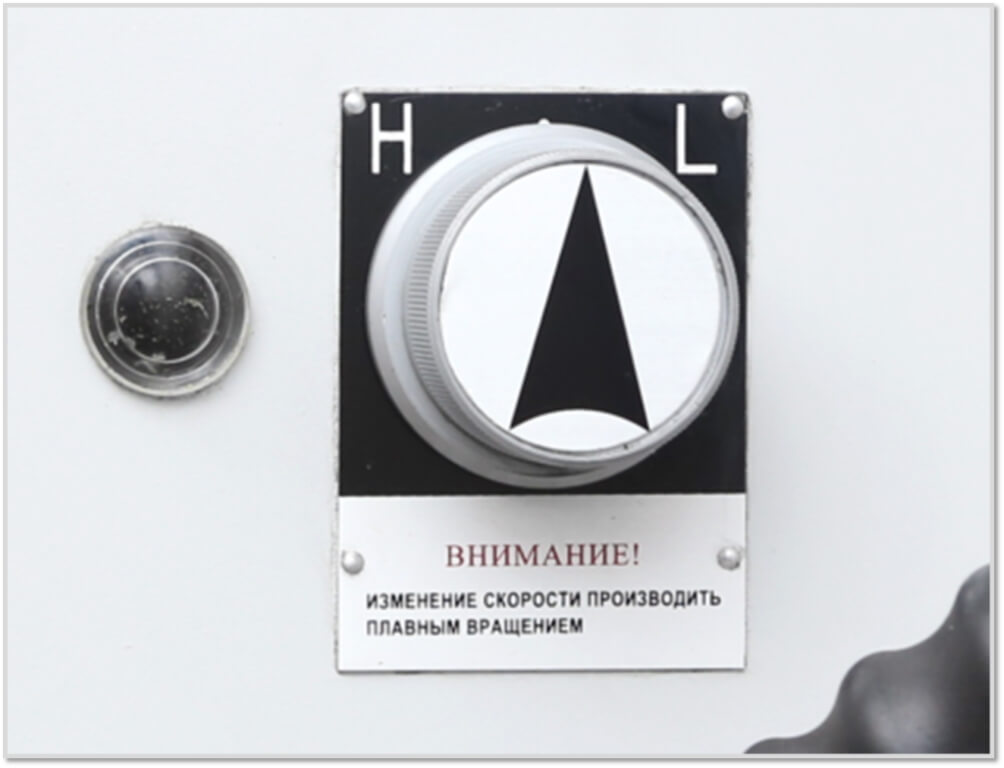

Ручка управления 2 диапозонов скоростей шпинделя.

Настольный фрезерный станок Metal Master MMD - 30LV MG

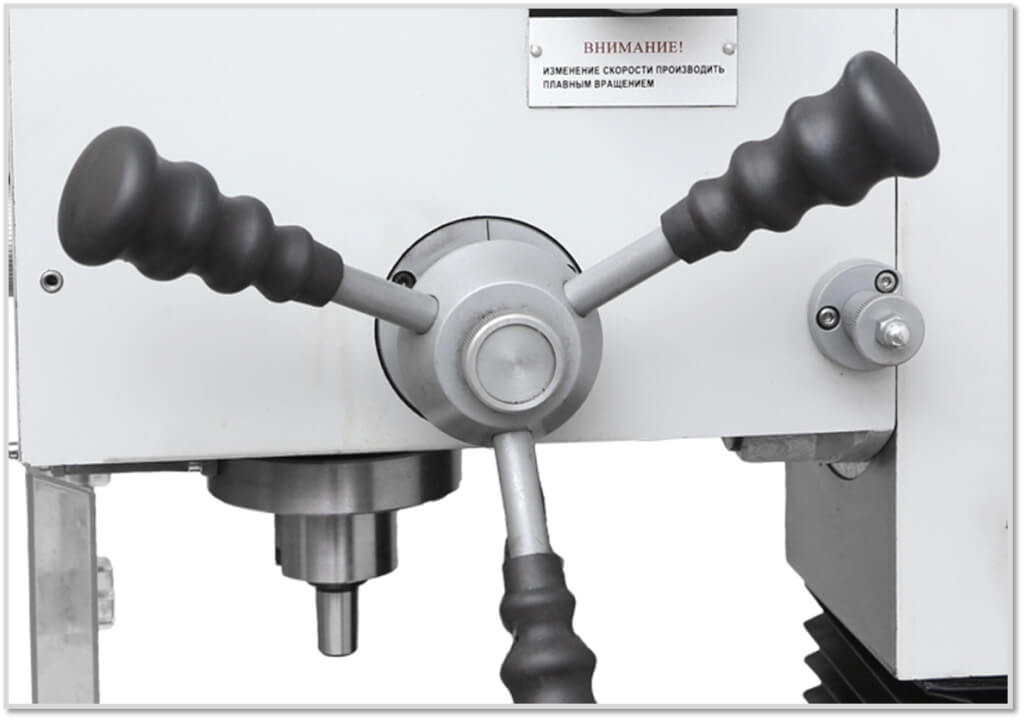

Вертикальный шпиндель снабжен звездчатой рукояткой.

Настольный фрезерный станок Metal Master MMD - 30LV MG

Максимальный ход пиноли — 50 мм.

Настольный фрезерный станок Metal Master MMD - 30LV MG

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

Настольный фрезерный станок Metal Master MMD - 30LV MG

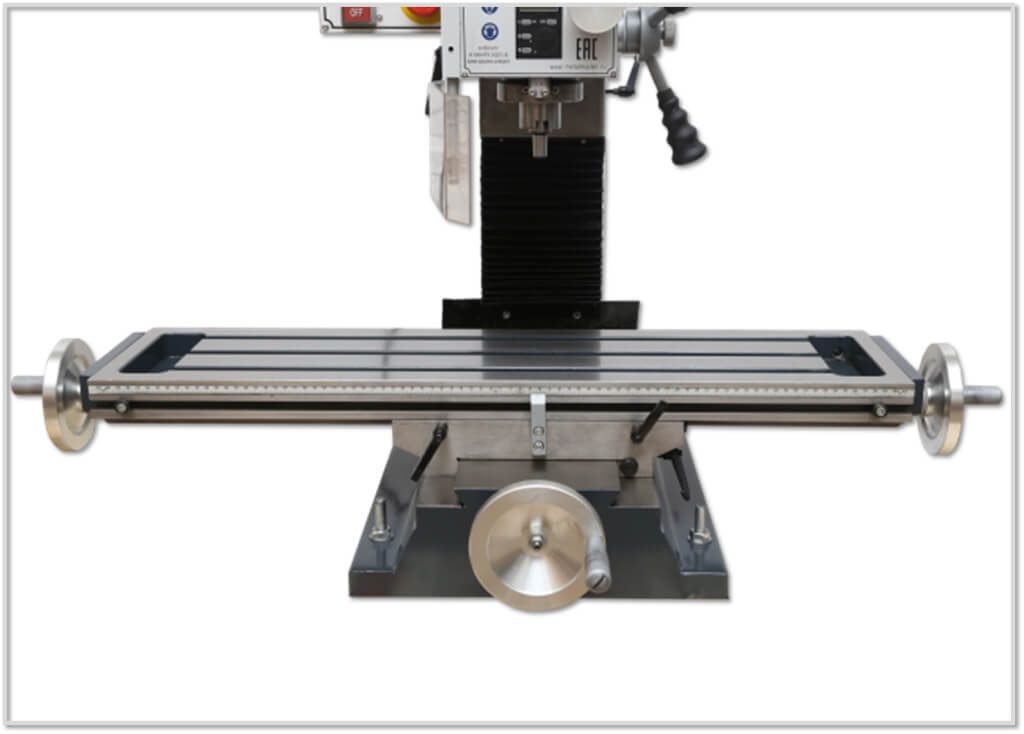

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».

Настольный фрезерный станок Metal Master MMD - 30LV MG

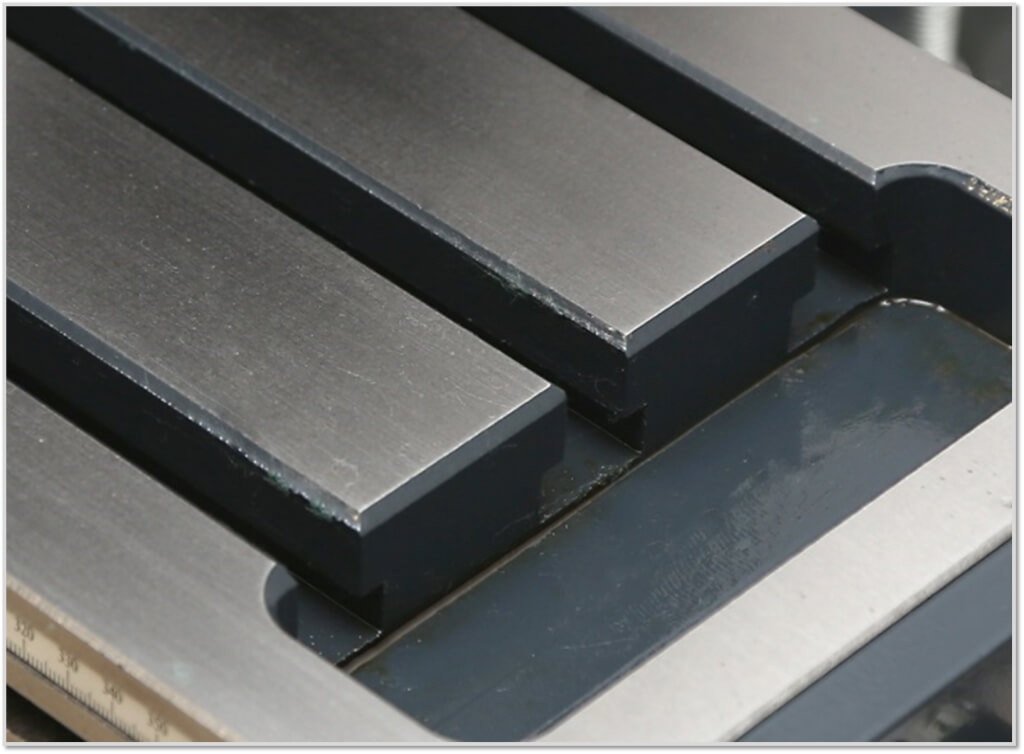

Рабочий стол оснащен Т — образными пазами для установки прижимного оборудования.

Настольный фрезерный станок Metal Master MMD - 30LV MG

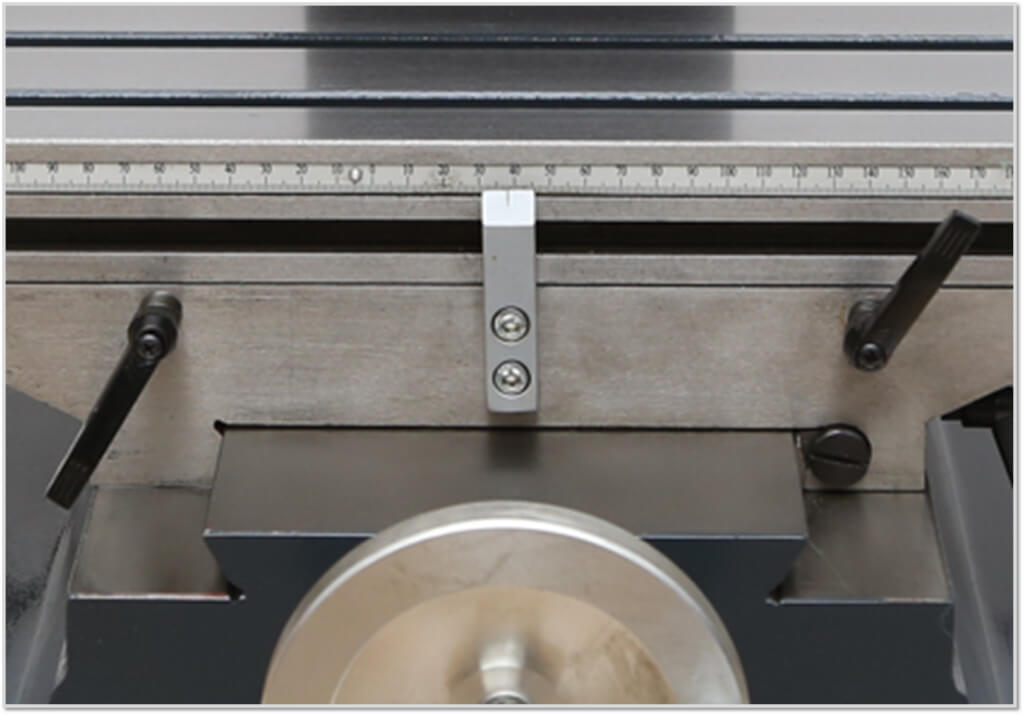

Положение стола по каждой оси фиксируется стопорными ручками.

Настольный фрезерный станок Metal Master MMD - 16LV MG

В стандартную комплектацию станка входит комплект инструмента для обслуживания. В комплект инструмента входят: масленка, набор шестигранных торцевых ключей (2.5, 3, 4, 5, 6, 8 мм), набор двусторонних гаечных ключей (14-16, 16-18 мм), односторонний гаечный ключ (24 мм), болт под Т-образный паз/гайка/шайба (2 комплекта), предохранитель (2 шт.), отвертка плоская, отвертка крестовая.

Описание:

Настольный фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.

Преимущества:

  • Мощный двигатель, рассчитанный на непрерывную работу
  • Привод главного движения станка реализует вращение шпинделя в 2 диапазонах от 50 до 2250 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка

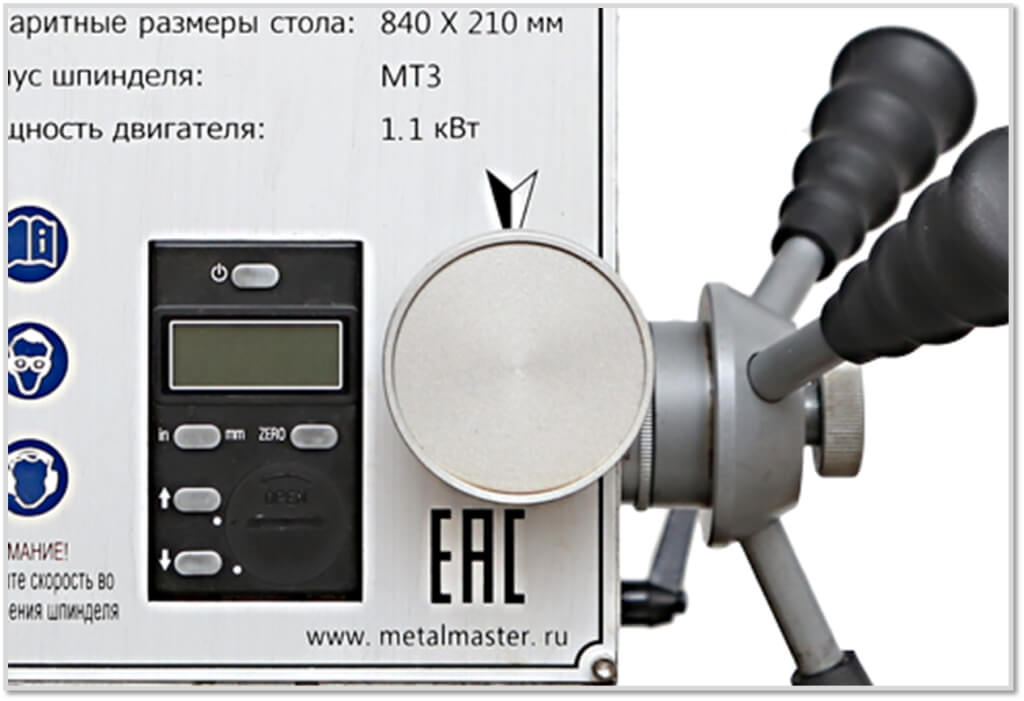

  • Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе
  • Большой прецизионный крестовый стол

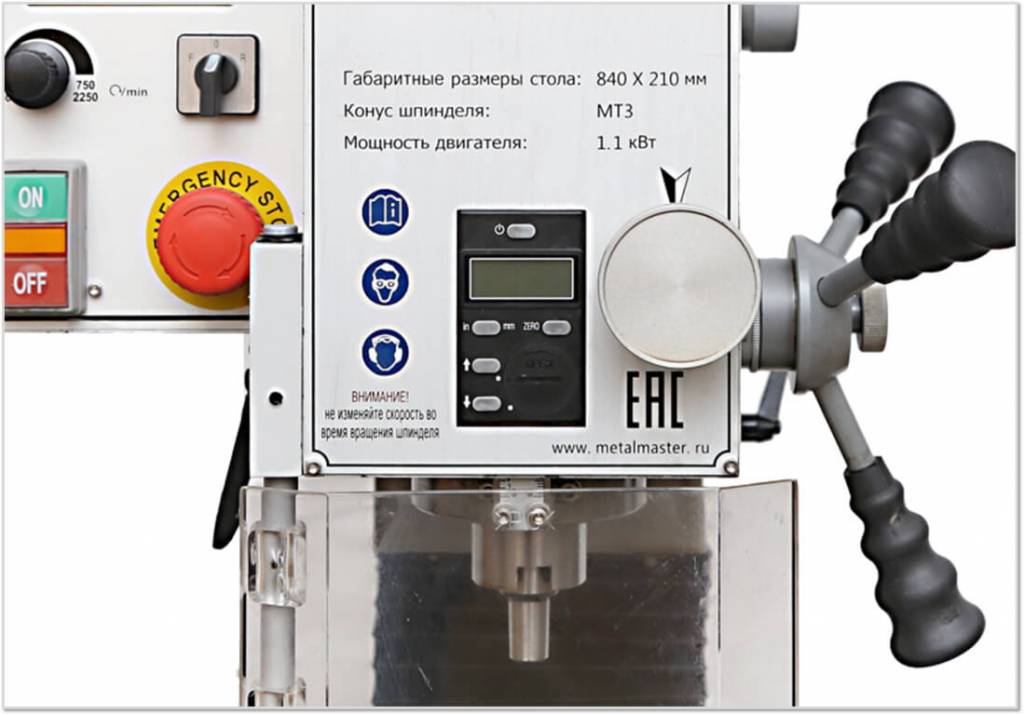

  • Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки
  • Наклон фрезерной головки ± 90°
  • Точное перемещение пиноли шпинделя
  • Прочная чугунная стойка
  • Быстро регулируемый упор глубины сверления

В стандартную комплектацию станка входят:

  • Комплект инструмента для обслуживания
  • Станок в сборке
  • Инструкция

Видео

Видеообзор►
02

Характеристики

ПроизводительMetalMaster
МодельMMD - 30LV MG
Двигатель1,1 кВт, 220 В
Тип двигателяКоллекторный
Коробка скоростейВариатор
Макс. диаметр рассверливания в стали, мм32
Макс. размер торцевой фрезы, мм76
Макс. размер концевой фрезы, мм20
Ход пиноли, мм50
Конус шпинделяMT3
Расстояние от оси шпинделя до колонны, мм180
Расстояние от оси шпинделя до стола, мм470
Наклон фрезерной головки± 90°
Кол-во скоростей2
Скорости шпинделя, об/мин50-2250
Длина стола840
Ширина стола, мм210
Ширина T-паза, мм14
Ход оси Х, мм580
Ход оси Y, мм205
Габаритные размеры упаковки, мм1100×700×1150
Габаритные размеры станка, мм1300×710×1185
Масса нетто/брутто, кг230/270
