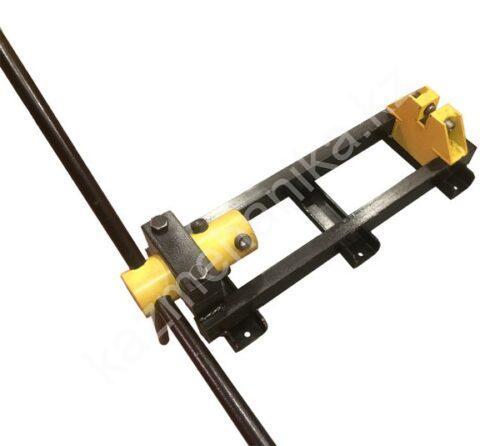

Кузнечный инструмент Твистер Сила для продольного скручивания

Купить Кузнечный инструмент Твистер Сила для продольного скручивания из наличия на складе в Казахстане можно на нашем сайте! Инструмент СИЛА предназначен для скручивания квадрата или полосы вокруг продольной оси (торсион).

1. Закрепите оснастку на верстаке при помощи болтов, дополнительное основание крепите по Вашему усмотрению на необходимой длине.

2. Проденьте заготовку во вращающуюся часть оснастки и зафиксируйте ее ровно по центру при помощи центрующих зажимных шестигранников. Затем зафиксируйте вторую сторону заготовки в ответной части оснастки.

3. С помощью ручек начинайте вращать в любую сторону, в какую вам удобно. Главное, чтобы все последующие заготовки вращались в одинаковом направлении и с одинаковым количеством оборотов.

4. Старайтесь при снятии и установке заготовки пользоваться одним болтом на вращающейся части и одним на ответной части оснастки.

5. После нескольких сгибаний сметайте щеткой окалины с оснастки, краска на основании имеет свойство стираться при работе, так как находится в постоянном контакте с трущимися деталями, окалинами и металлом.

Технические характеристики:

Квадрат, мм

макс. 12×12

Полоса, мм

макс. 20×4

Пруток, мм.

макс. 12

Размер, мм

1300×200×200

Вес, кг

15

Периодически смазывайте трущиеся части, приводящие в движение центральную часть приспособления.

Рисунок 1

Рисунок 2

Все соприкасающиеся с заготовкой детали гибочного инструмента «Сила» выполнены из инструментальной стали и закалены.

Марка стали:

45

Заменитель:

40Х, 50, 50Г2

Классификация:

Сталь конструкционная углеродистая качественная

Применение:

Валы, шестерни, коленчатые и распределительные валы, шестерни, шпиндели, бандажи, цилиндры, кулачки и другие нормализованные, улучшаемые и подвергаемые поверхностной термообработке детали, от которых требуется повышенная прочность.

!!! Предупреждение

При работе используйте защитные очки – от заготовки отлетают окалины.
Запрещается гнуть металл толщиной больше, чем указано в данной инструкции, удлинять ручки.
Гарантийный срок эксплуатации оборудования составляет 6 (шесть) месяцев со дня продажи оборудования покупателю.

Гарантия на инструмент не распространяется в следующих случаях:

нарушения правил монтажа изложенных в Инструкции по эксплуатации нарушения правил эксплуатации изложенных в Инструкции по эксплуатации;
повреждения Покупателем или иными лицами конструкции оборудования;
повреждения оборудования вследствие форс-мажорных обстоятельств.

Примечание: Это руководство по эксплуатации носит рекомендательный характер

Входит в состав набора инструментов холодной ковки металла «СИЛА».

Ввиду непрерывного совершенствования оборудования, в руководство могут быть внесены изменения в любой момент без обязательного уведомления. Станочное оборудование вы можете приобрести оставив запрос на данном сайте, либо написав нам на почту [email protected]
