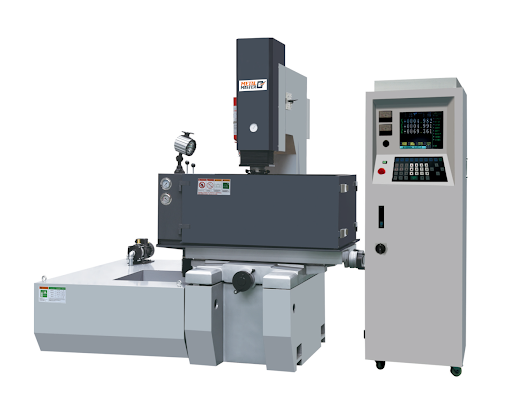

Копировально-прошивной станок с ЧПУ Metal Master MNC-540
Характеристики
- Производитель MetalMaster
- Модель MNC 540
- Размер погружной ванны, мм 1160×690×500
- Размер рабочего стола (Д×Ш), мм 800×450
- Ход рабочего стола, мм 500×400
- Перемещение головы по оси Z, мм 220+250
- Расстояние от держателя электрода до стола, мм 220-690
- Максимальная масса электрода, кг 100
- Максимальная нагрузка на рабочий стол, кг 950
- Макс. ток обработки, А 50
- Макс. скорость обработки, мм³/мин 360
- Мин. расход электрода, % 0,2
- Лучшая шероховатость поверхности, Ra мкм 0,2-0,6
- Потребляемая мощность, кВт 4,5
- Объем бака СОЖ, л 300
- Габариты бака СОЖ, без упаковки/в упаковке, мм 1470×1210×910 / 1480×1220×920
- Габариты станка без упаковки/в упаковке, мм 1530×1410×2170 / 1540×1420×2180
- Габариты стойки-генератора без упаковки/в упаковке, мм 950×910×1950 / 960×920×1960
- Масса станка нетто/брутто, кг 1430 / 1551
- Масса бака СОЖ нетто/брутто, кг 148 / 215
- Масса стойки-генератора нетто/брутто, кг 220 / 273
Описание станка Копировально-прошивной станок с ЧПУ Metal Master MNC-540
Электроэрозионный копировально-прошивной станок серии Metal Master MNC-540 является однокоординатным прошивным станком. Система ЧПУ на станках этой серии управляется одной вертикальной осью Z, которая определяет глубину электроэрозионного прожига. На осях X и Y установлены оптические линейки с дискретностью 0,005 мм. Перемещение по осям X и Y осуществляется вручную, путем вращения рукояток. Во время обработки заготовки оси X и Y должны оставаться неподвижными, для этого в области рукояток расположены фиксирующие зажимы, не дающие ШВП провернуться.
В системе ЧПУ данного станка присутствуют две системы координат, одну из которых удобно принять в качестве абсолютной, а вторую – в качестве относительной. Это, а также возможность деления полученного значения координат на 2, позволяют легко базироваться, прожигать многоместные формы, проводить измерения геометрических габаритов детали, находить центр отверстия и многое другое.
В зависимости от максимально допустимых габаритов устанавливаемого электрода и площади обрабатываемой поверхности, электроэрозионные копировально-прошивные станки Metal Master MNC-540 комплектуются генераторами с максимальными токами обработки до 50А.
Назначение
Станок применяется для обработки глухих, сквозных, угловых пазов сложной формы прожига внутренних резьб в сложно-обрабатываемых материалах и в труднодоступных местах. Станок незаменим при изготовлении пресс-форм, штампов, сеток, решеток и других изделий.

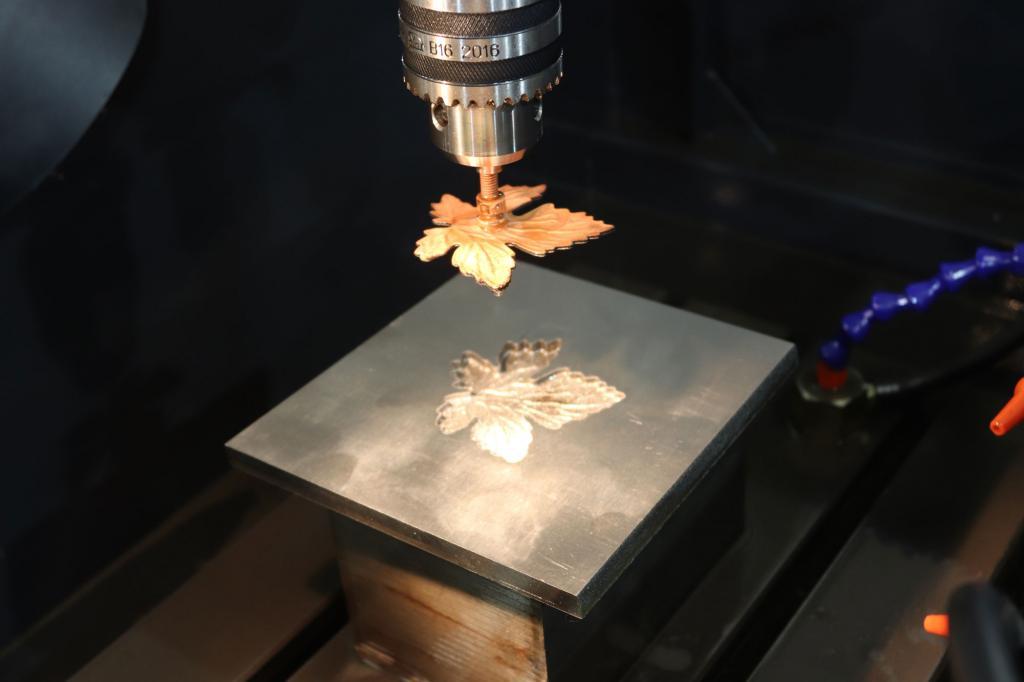

Изготовление штампа на эрозионном прошивном станке
Стандартная комплектация:
- Cтандартный патрон для крепления электродов.
- Система фильтрации диэлектрического масла с бумажным фильтром.
- Система программного управления оси Z с 3 осевой индикацией. Оптические линейки 5 мкм осей XYZ.
- Сервопривод оси Z.
- Автоматический огнетушитель.
- Ящик с набором инструментов.
- Cтандартный патрон для крепления электродов.
- Лампа рабочего освещения.
- Инструкция по эксплуатации на русском языке.
|
|

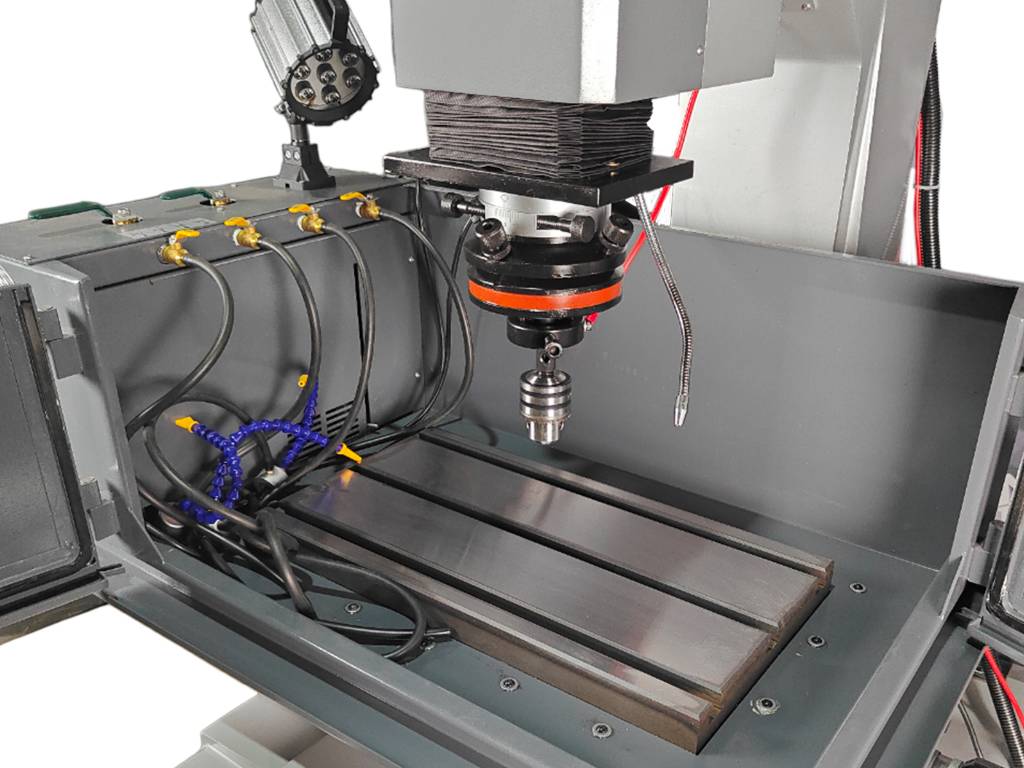

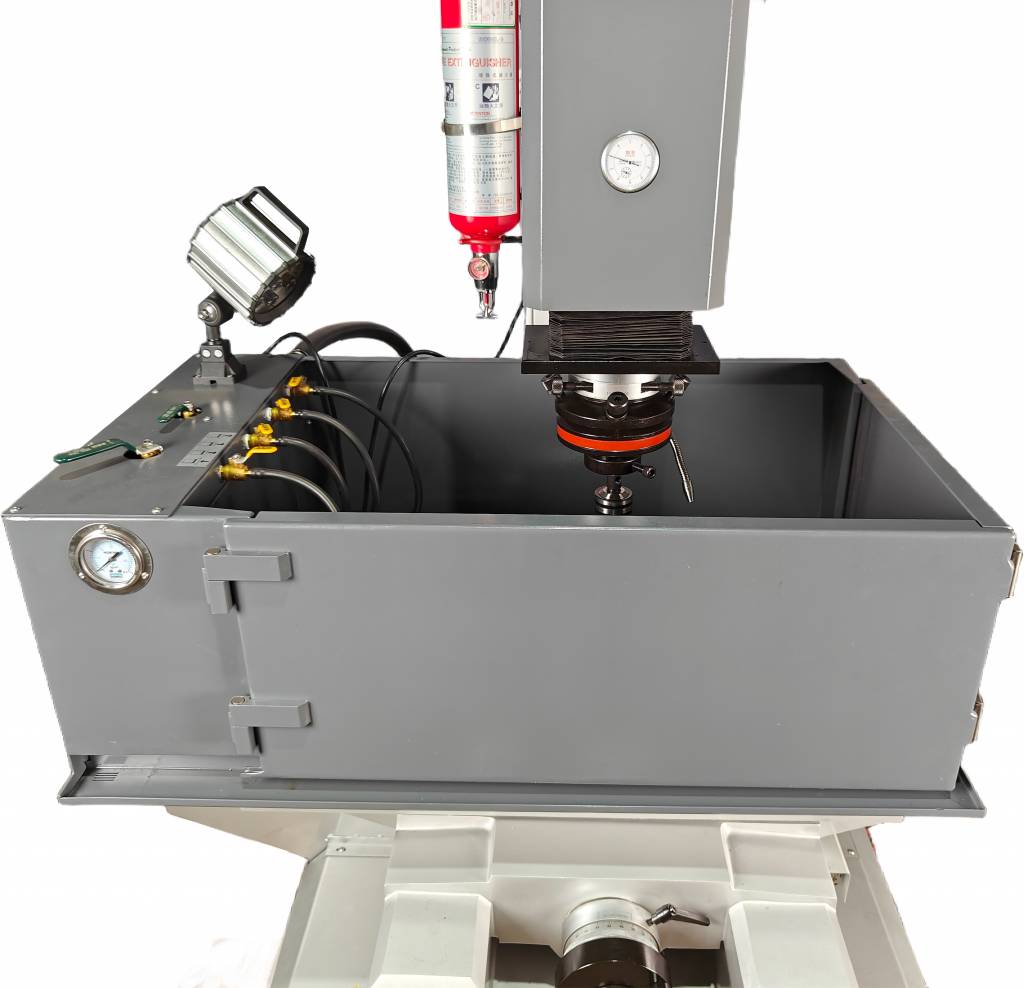

Станок Metal Master серий MNC оснащен погружной ванной с раскрываемыми дверцами для удобства установки заготовок. Внутри ванны установлен рабочий стол с Т-пазами. |
|
|
|
|
|

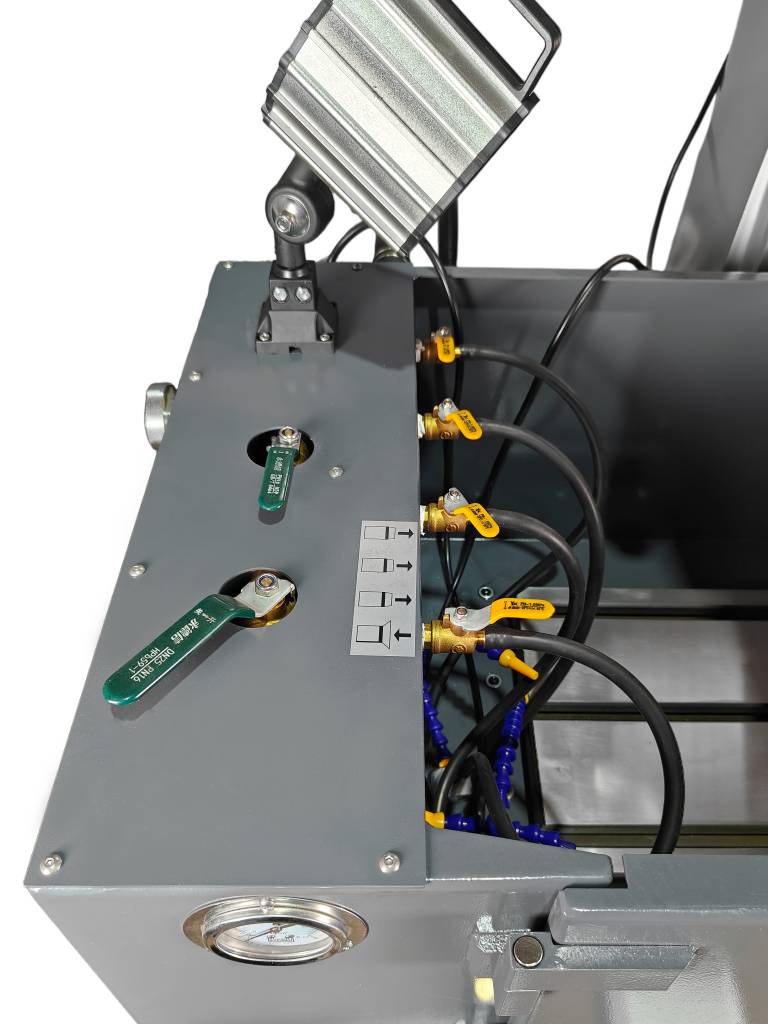

Сверху погружной ванны располагаются вентили регулировки давления подачи СОЖ , а также сливная рукоятка. |
|
|

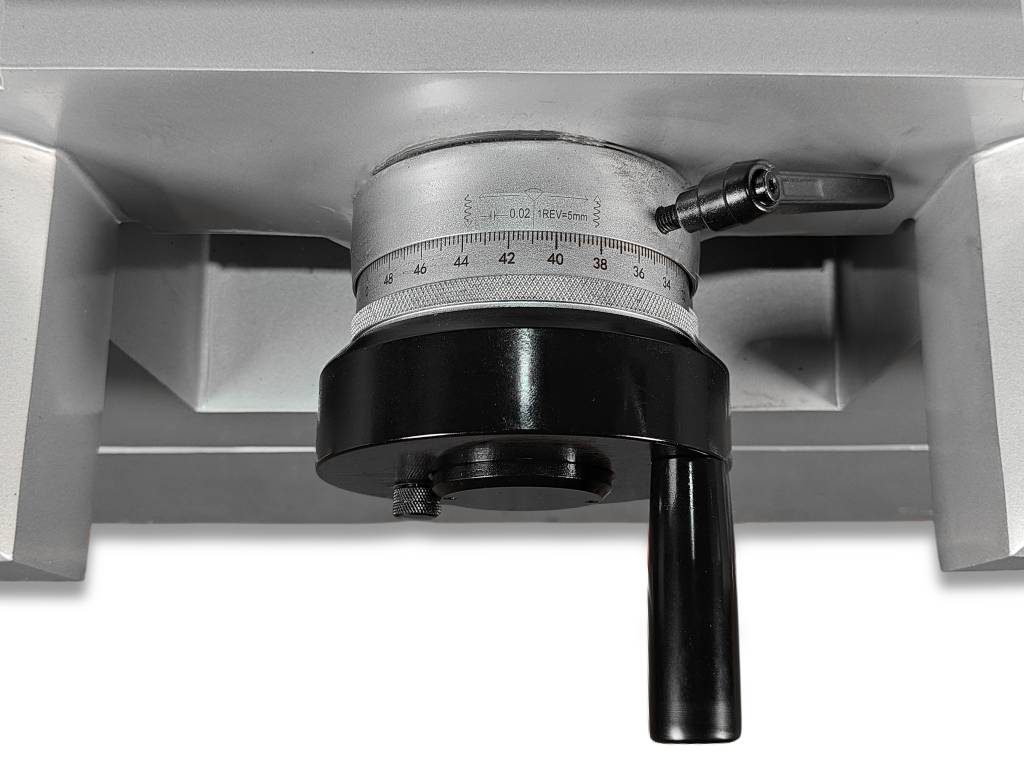

Рабочий стол перемещается вручную с помощью вращения маховиков, с чётко читаемыми лимбами. При необходимости, перемещение рукоятей можно зафиксировать. |
|
|

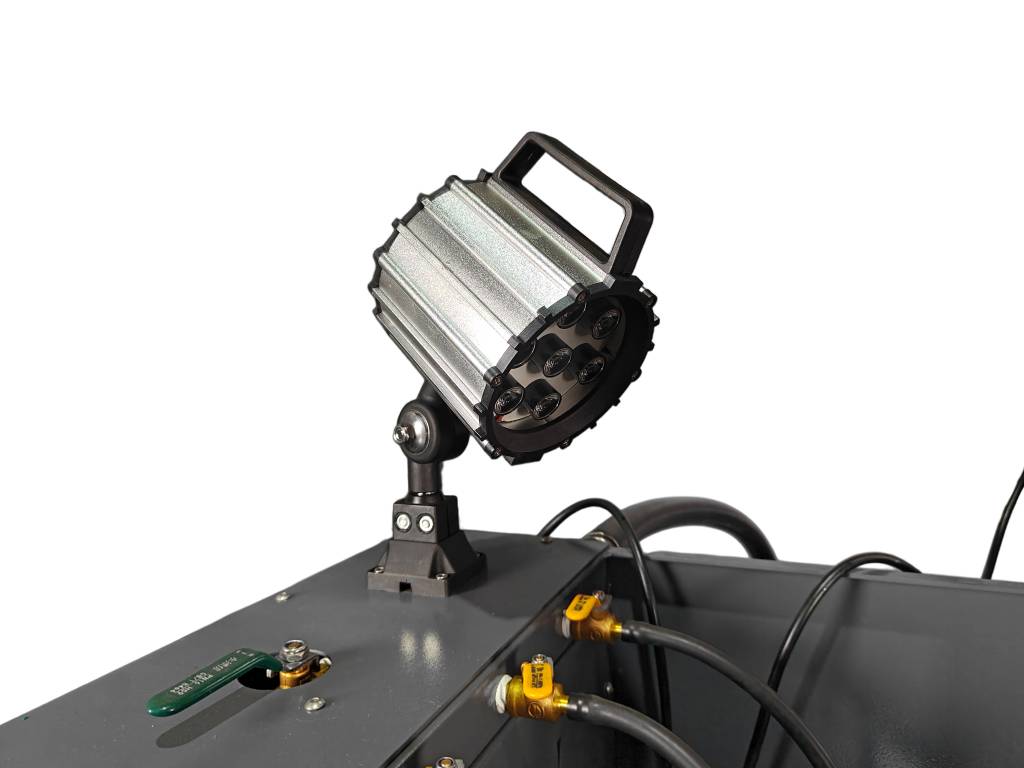

Станок оснащен рабочей лампой, которая подсвечивает зону обработки. |
|
|

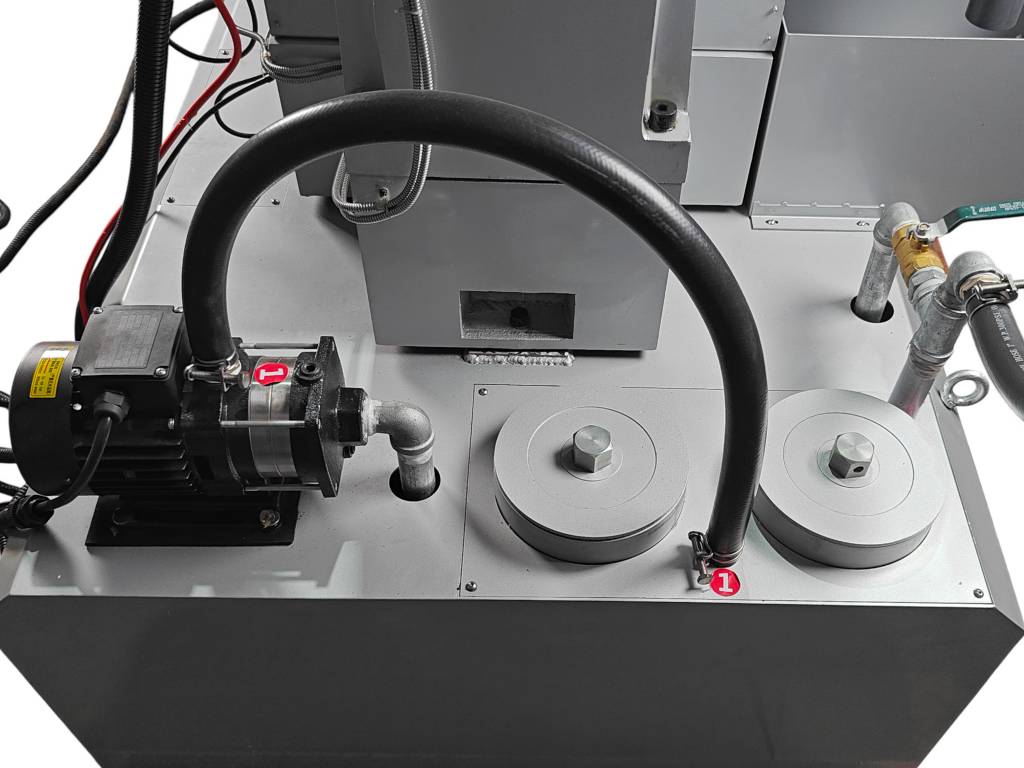

Станция СОЖ оснащена мощным двигателем и насосом для подачи жидкости в погружную ванну, а также двумя фильтрами грубой и мелкой очистки. |
|
|

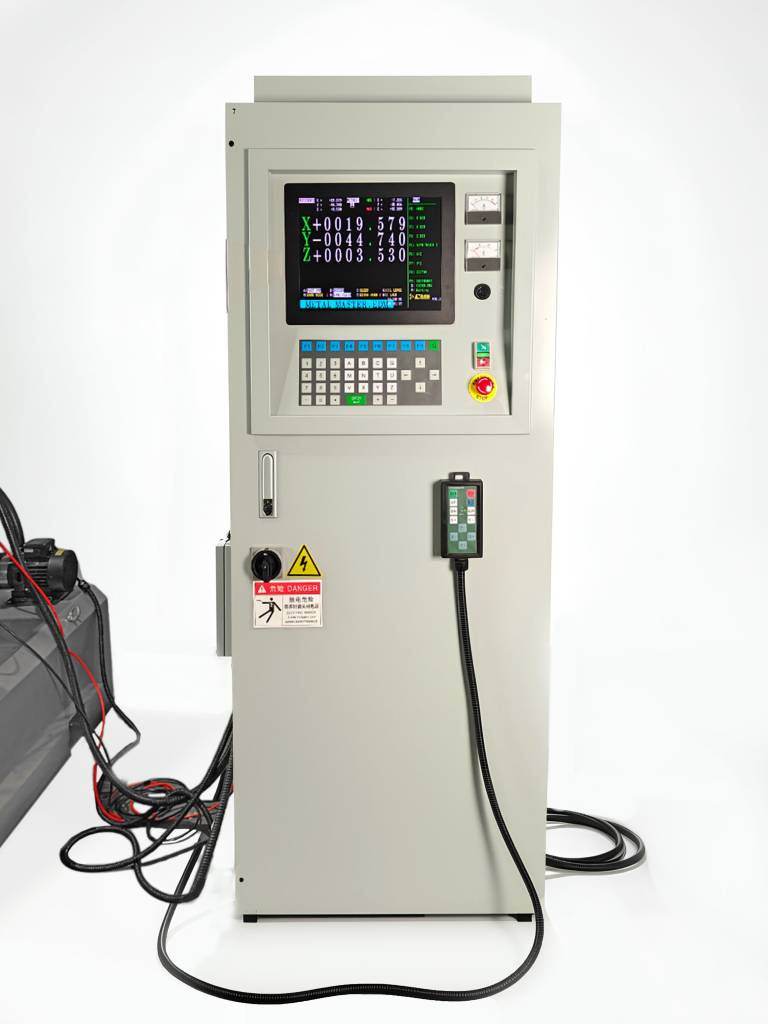

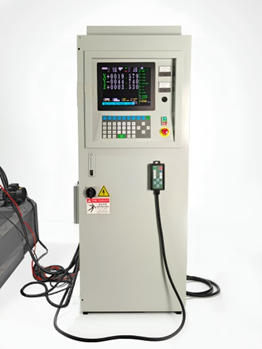

С помощью стойки ЧПУ можно отследить перемещение по осям XYZ , а также запрограммировать глубину обработки и параметры высокочастотного тока. |
|
|

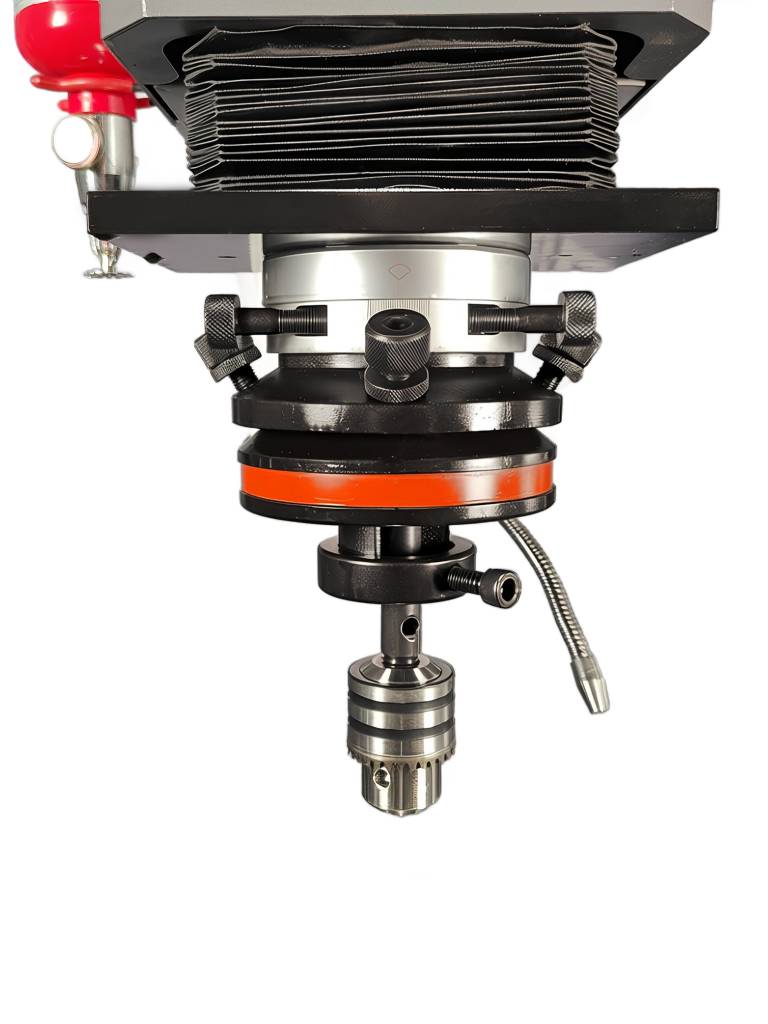

Держатель электрода оснащен ручными регулировками, которые позволяют регулировать положение электрода относительно плоскости заготовки. |
|
|

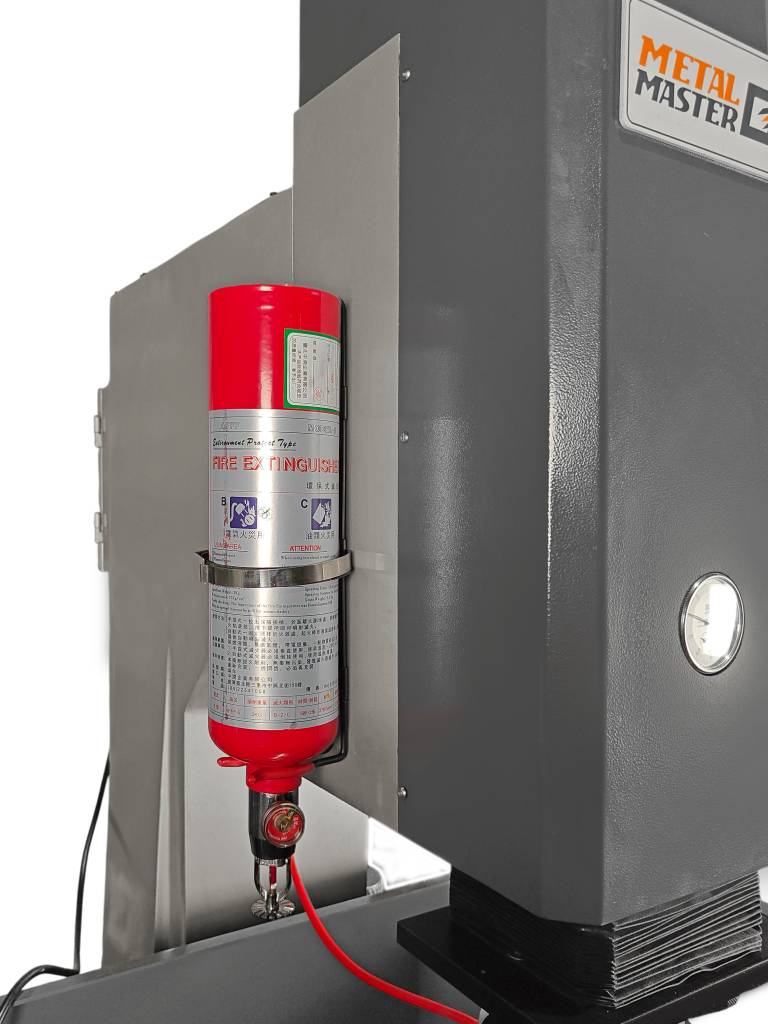

Для предотвращения внештатных ситуаций на колоне расположен углекислотный огнетушитель. |
|
|

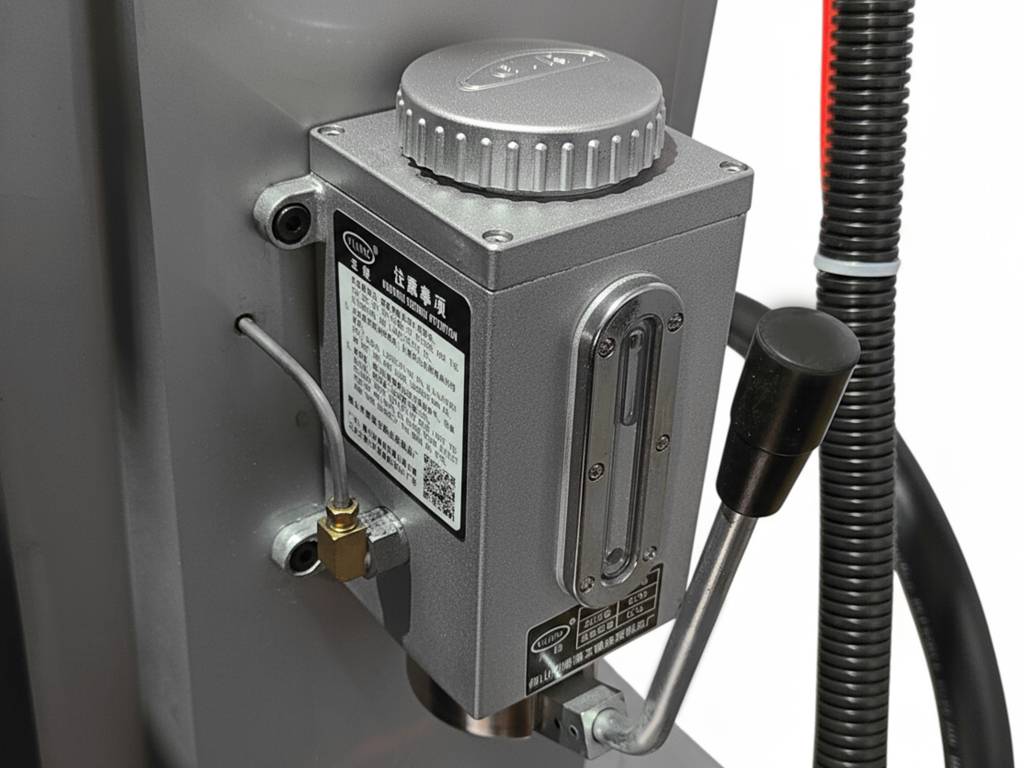

Ручная система смазки обеспечивает подачу масла на все подвижные узлы. |
|
|

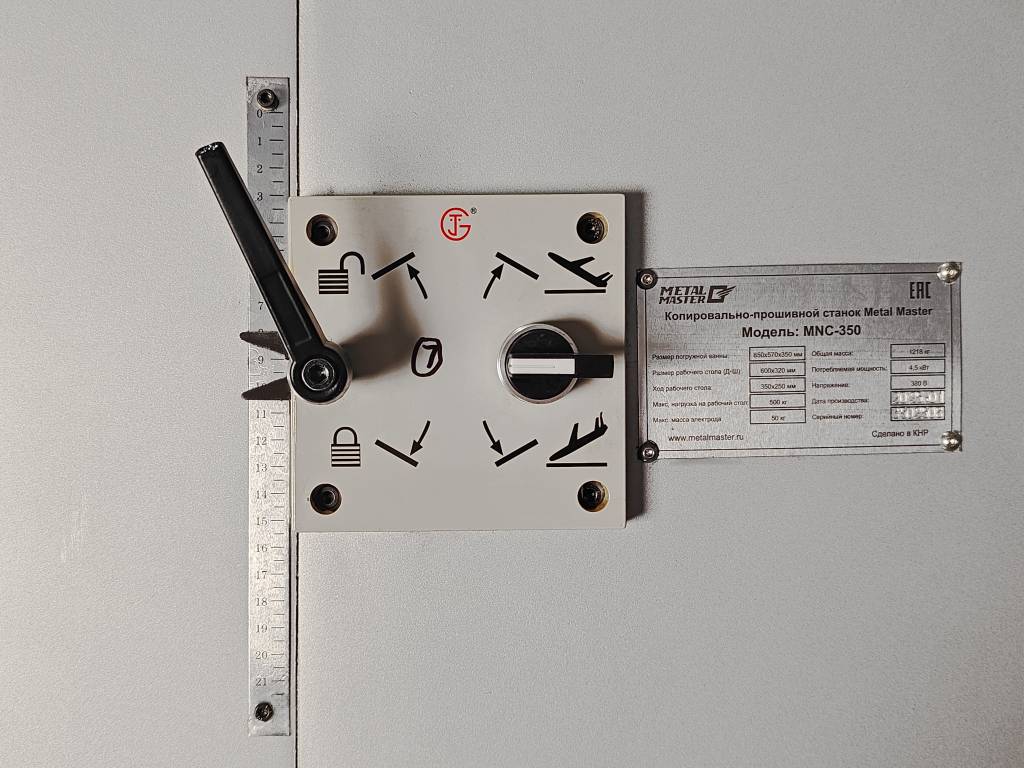

Положение колоны по высоте регулируется с помощью переключателя. |
