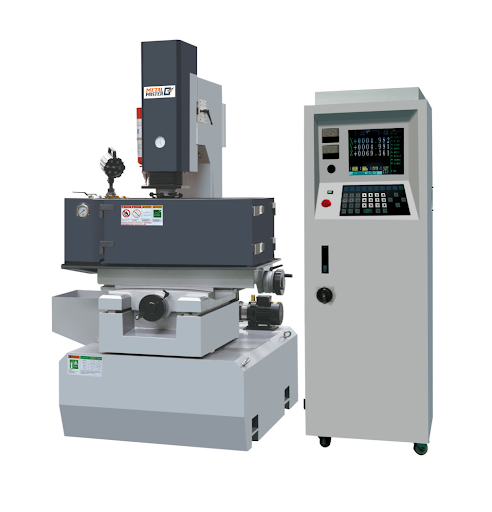

Копировально-прошивной станок с ЧПУ Metal Master MNC-350

Характеристики

  • Производитель MetalMaster
  • Модель MNC-350
  • Размер погружной ванны, мм 850×570×350
  • Размер рабочего стола (Д×Ш), мм 600×320
  • Ход рабочего стола, мм 350×250
  • Перемещение головы по оси Z, мм 180+180
Все характеристики
01

Описание

Описание станка Копировально-прошивной станок с ЧПУ Metal Master MNC-350

Электроэрозионный копировально-прошивной станок серии Metal Master MNC-350 является однокоординатным прошивным станком. Система ЧПУ на станках этой серии управляется одной вертикальной осью Z, которая определяет глубину электроэрозионного прожига. На осях X и Y установлены оптические линейки с дискретностью 0,005 мм. Перемещение по осям X и Y осуществляется вручную, путем вращения рукояток. Во время обработки заготовки оси X и Y должны оставаться неподвижными, для этого в области рукояток расположены фиксирующие зажимы, не дающие ШВП провернуться.
В системе ЧПУ данного станка присутствуют две системы координат, одну из которых удобно принять в качестве абсолютной, а вторую – в качестве относительной. Это, а также возможность деления полученного значения координат на 2, позволяют легко базироваться, прожигать многоместные формы, проводить измерения геометрических габаритов детали, находить центр отверстия и многое другое.

В зависимости от максимально допустимых габаритов устанавливаемого электрода и площади обрабатываемой поверхности, электроэрозионные копировально-прошивные станки Metal Master MNC-350 комплектуются генераторами с максимальными токами обработки до 50А.

Назначение

Станок применяется для обработки глухих, сквозных, угловых пазов сложной формы прожига внутренних резьб в сложно-обрабатываемых материалах и в труднодоступных местах. Станок незаменим при изготовлении пресс-форм, штампов, сеток, решеток и других изделий.

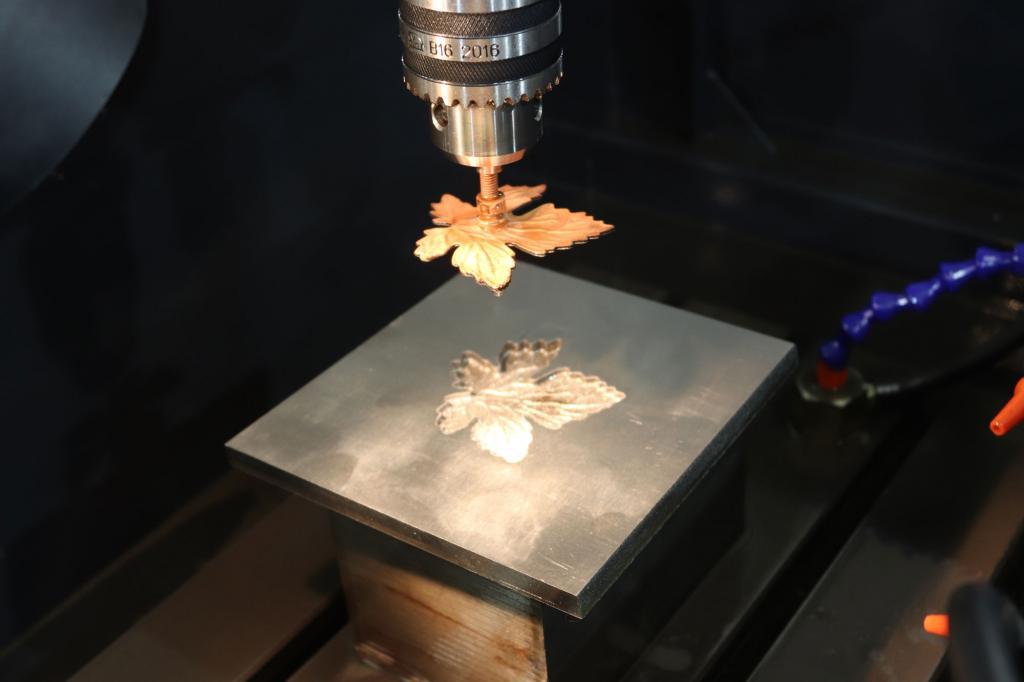

Изготовление штампа на эрозионном прошивном станке


Стандартная комплектация:

  • Стандартный патрон для крепления электродов.
  • Система фильтрации диэлектрического масла с бумажным фильтром.
  • Система программного управления оси Z с 3 осевой индикацией. Оптические линейки 5 мкм осей XYZ.
  • Сервопривод оси Z.
  • Автоматический огнетушитель.
  • Ящик с набором инструментов.
  • Лампа рабочего освещения.
  • Инструкция по эксплуатации на русском языке.

desc extra 1 17

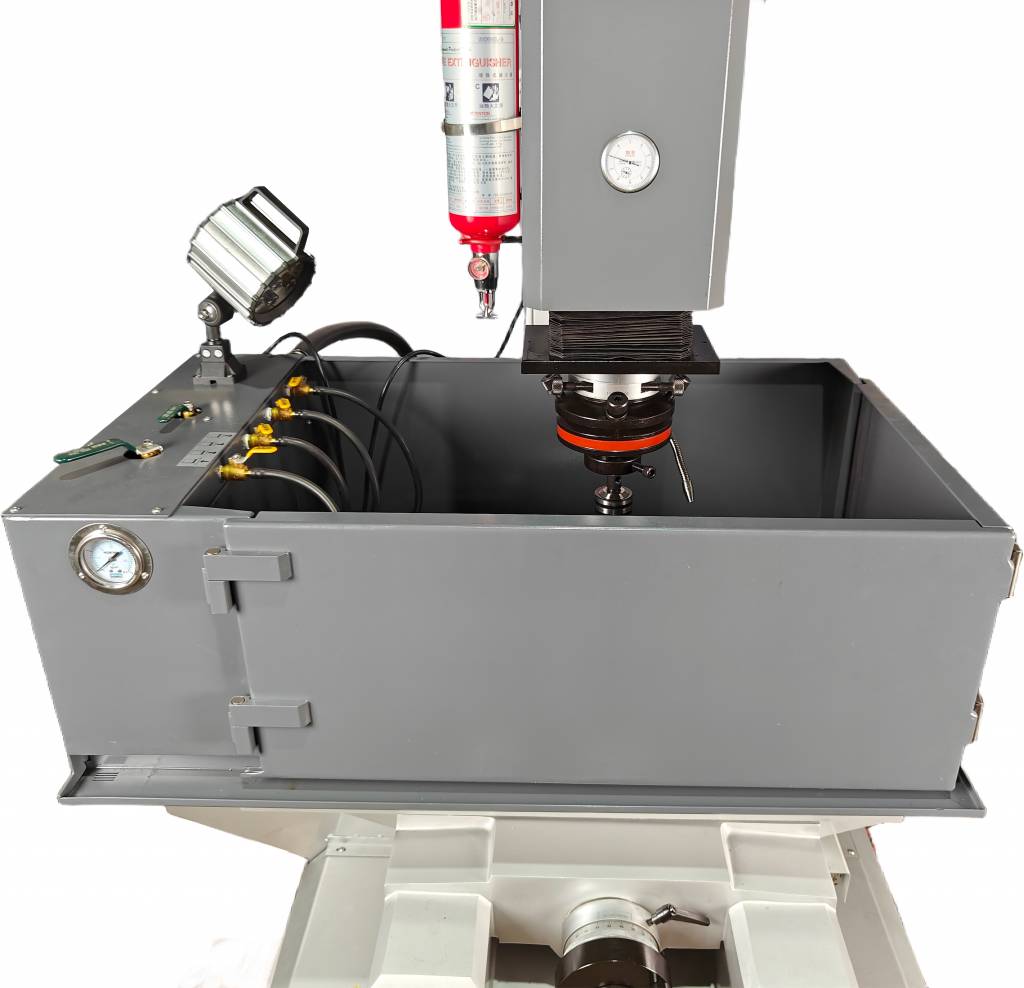

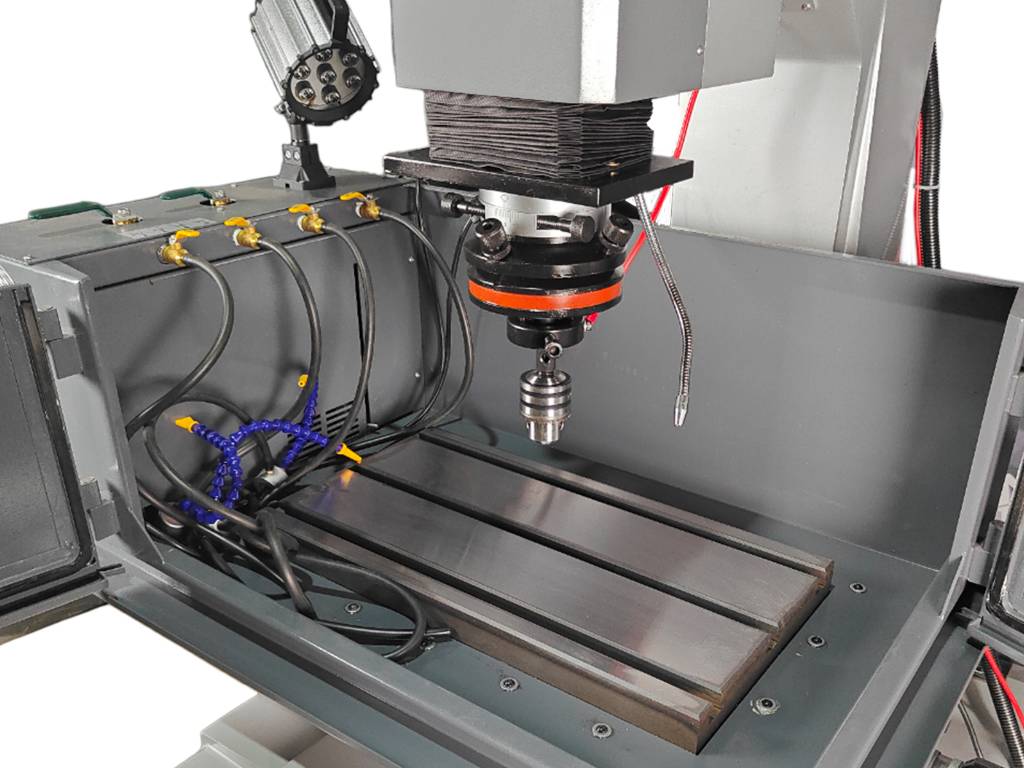

Станок Metal Master серий MNC оснащен погружной ванной с раскрываемыми дверцами для удобства установки заготовок. Внутри ванны установлен рабочий стол с Т-пазами.

desc extra 2 17

desc extra 3 17

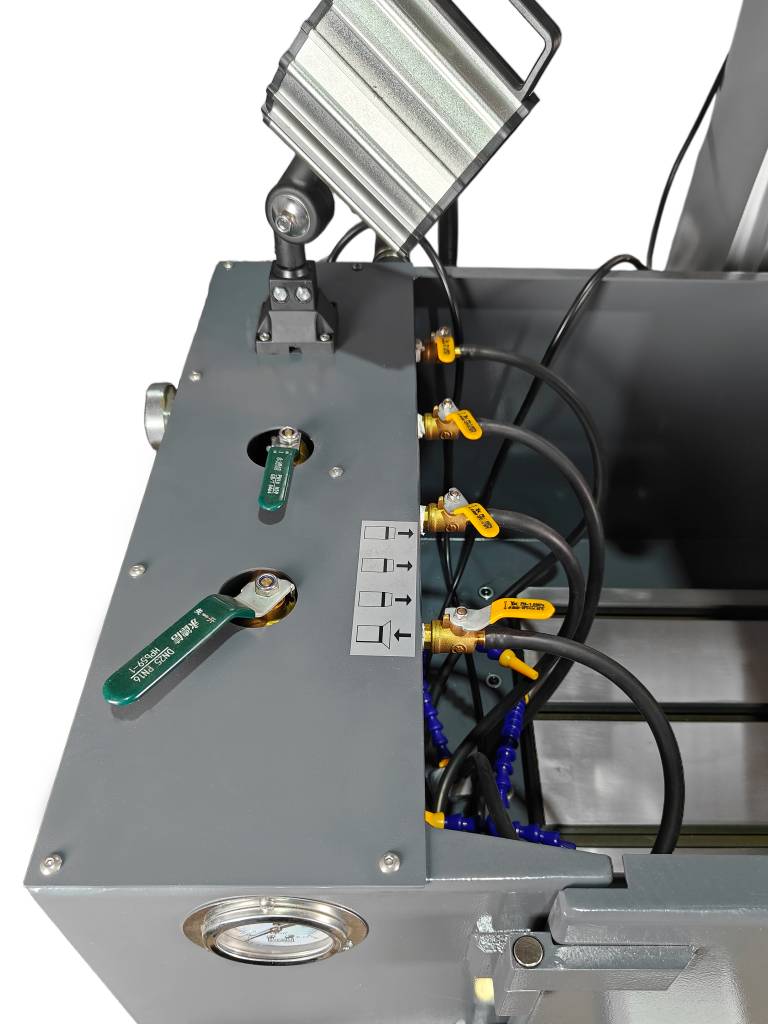

Сверху погружной ванны располагаются вентили регулировки давления подачи СОЖ , а также сливная рукоятка.

desc extra 4 17

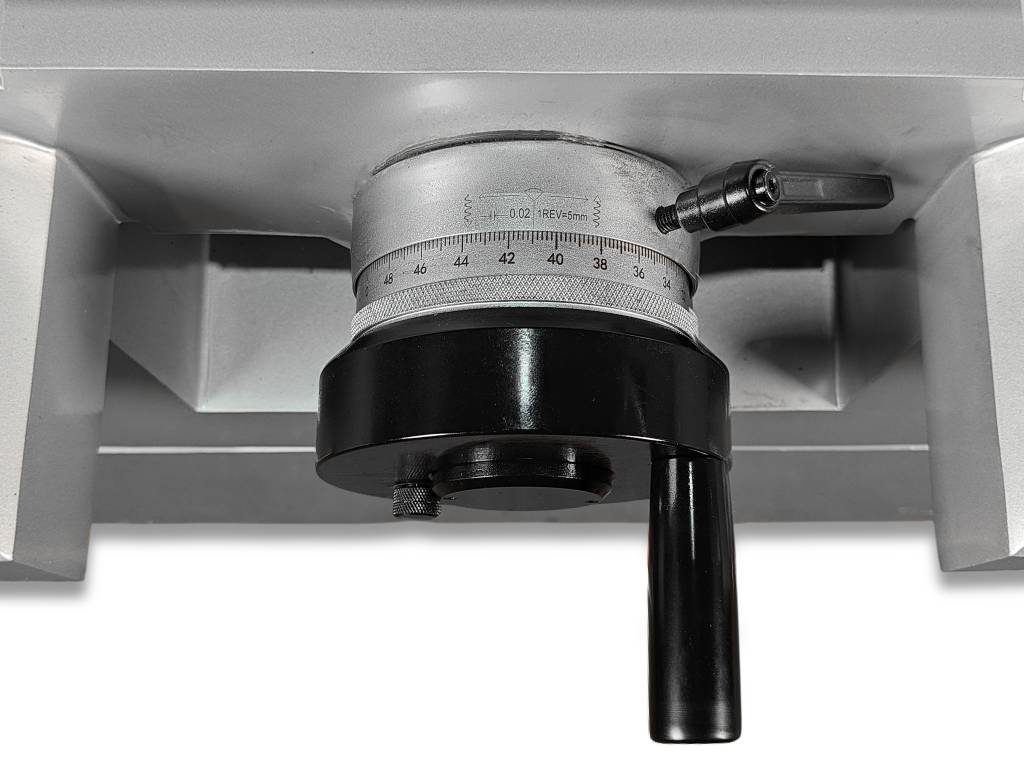

Рабочий стол перемещается вручную с помощью вращения маховиков, с чётко читаемыми лимбами. При необходимости, перемещение рукоятей можно зафиксировать.

desc extra 5 17

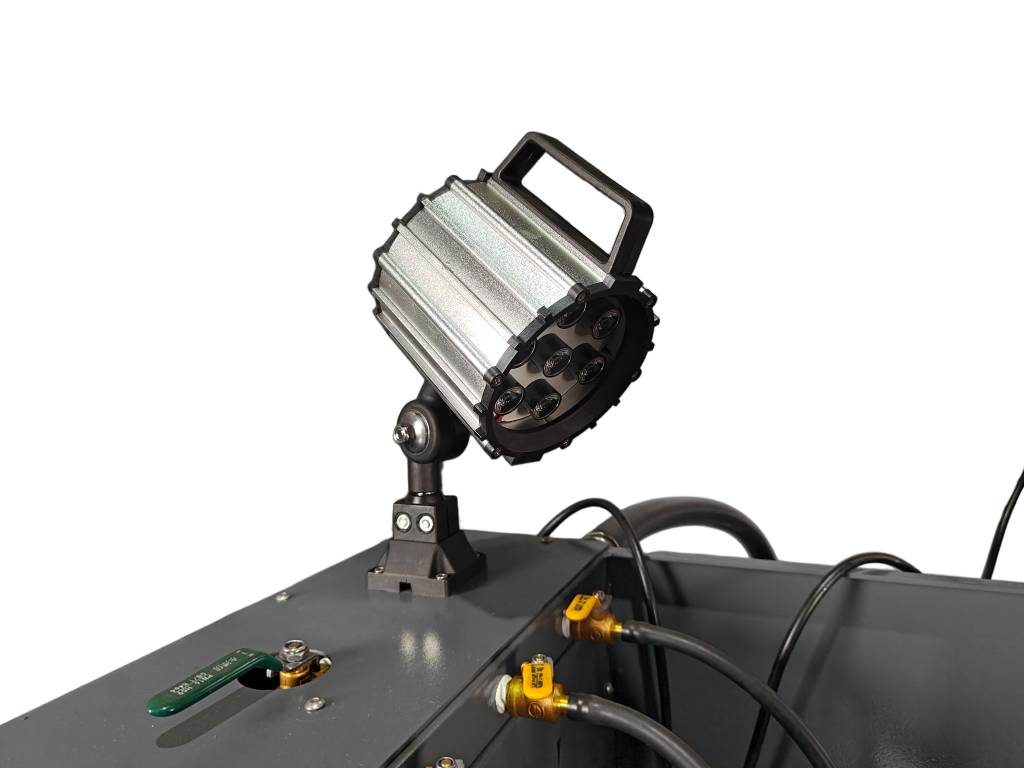

Станок оснащен рабочей лампой, которая подсвечивает зону обработки.

desc extra 6 17

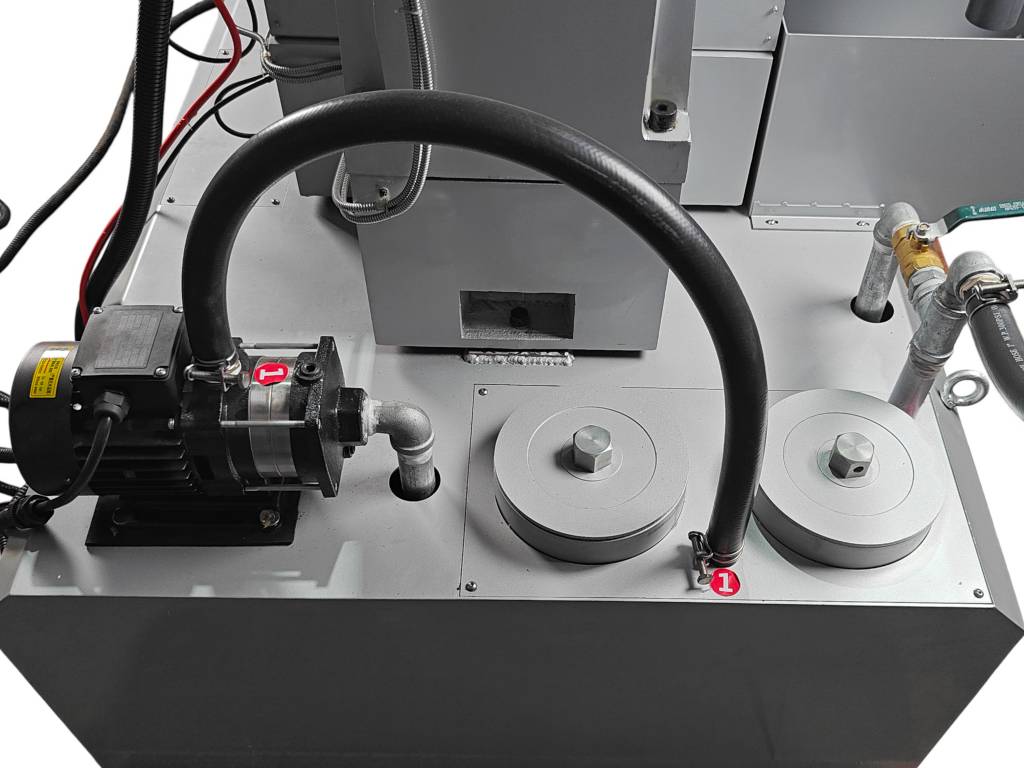

Станция СОЖ оснащена мощным двигателем и насосом для подачи жидкости в погружную ванну, а также двумя фильтрами грубой и мелкой очистки.

desc extra 7 17

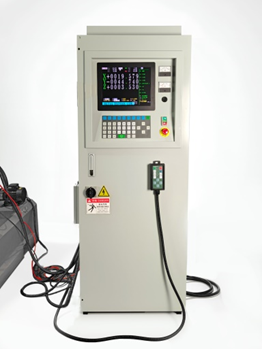

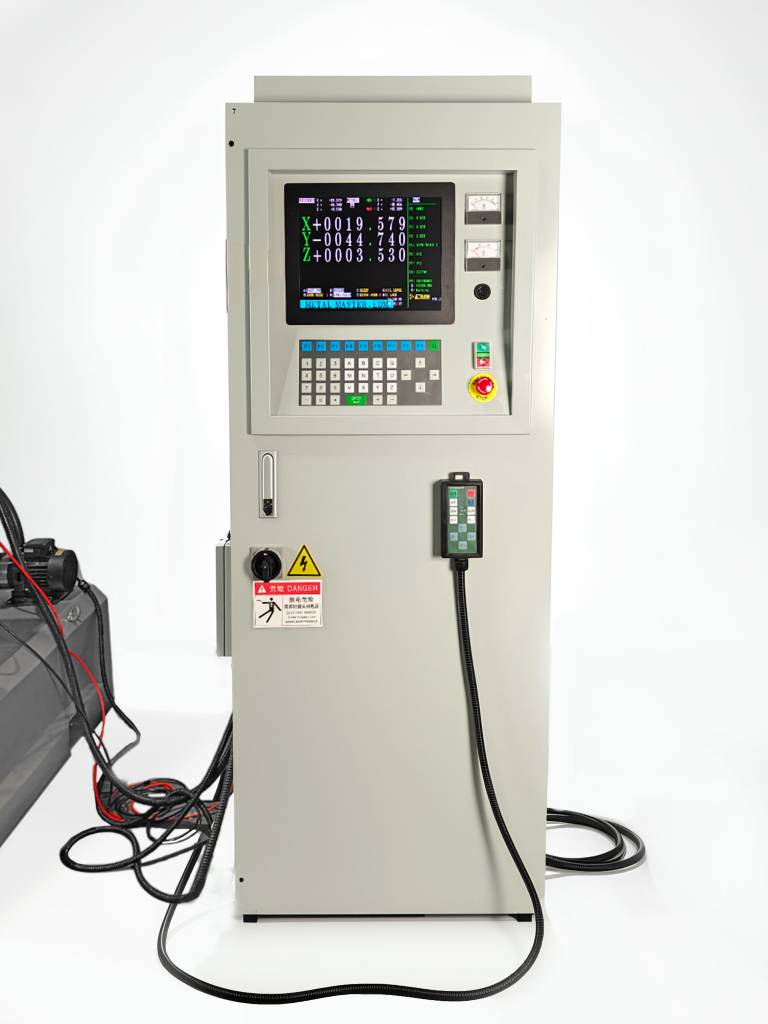

С помощью стойки ЧПУ можно отследить перемещение по осям XYZ , а также запрограммировать глубину обработки и параметры высокочастотного тока.

desc extra 8 10

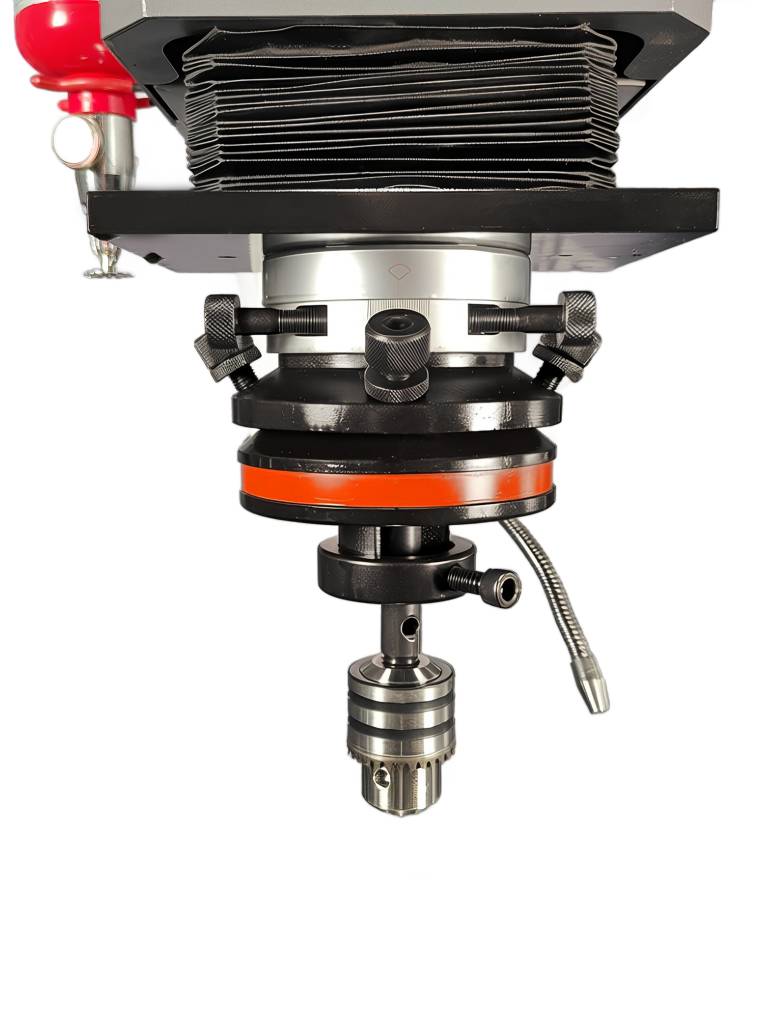

Держатель электрода оснащен ручными регулировками, которые позволяют регулировать положение электрода относительно плоскости заготовки.

desc extra 9 10

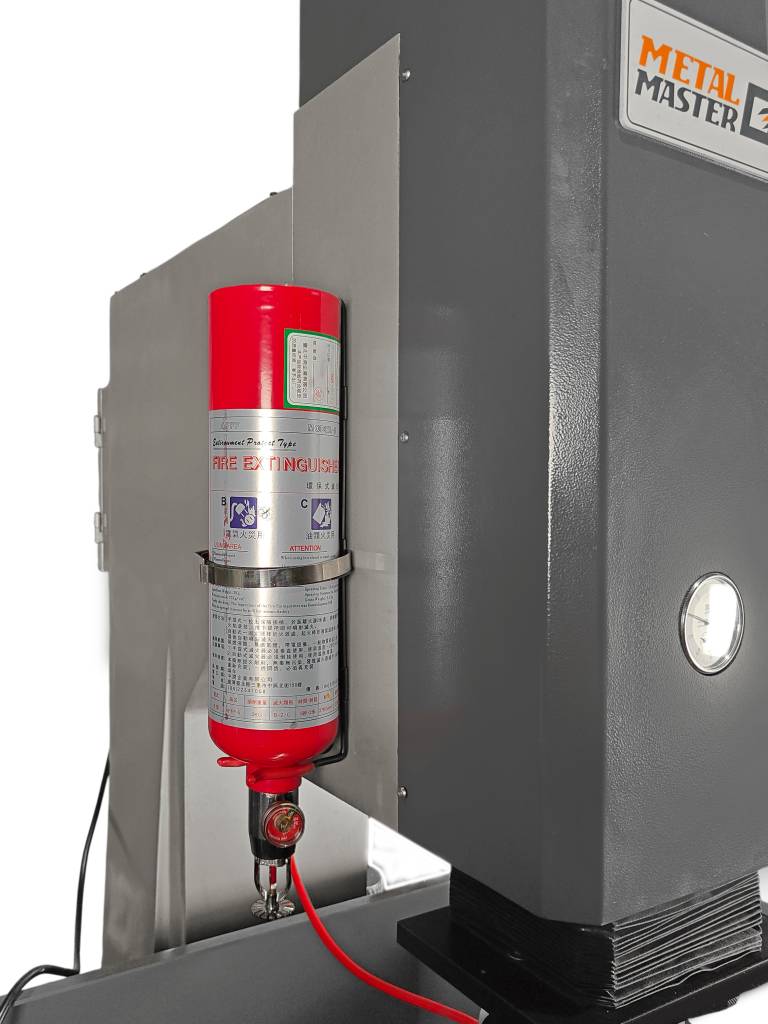

Для предотвращения внештатных ситуаций на колоне расположен углекислотный огнетушитель.

desc extra 10 10

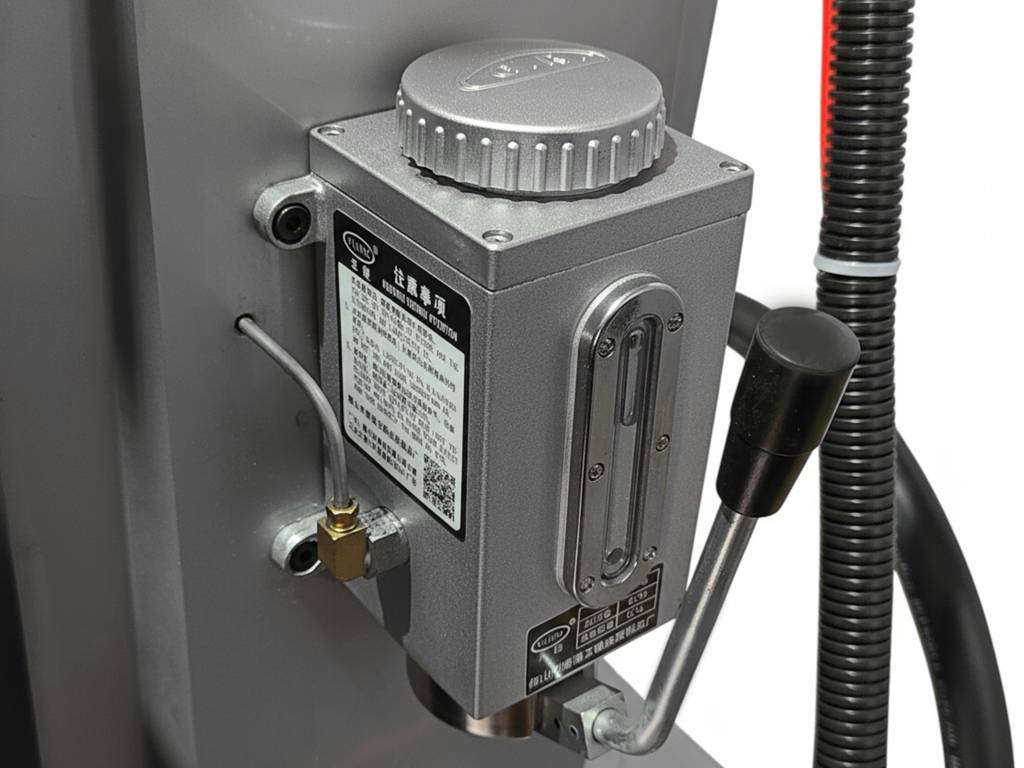

Ручная система смазки обеспечивает подачу масла на все подвижные узлы.

desc extra 11 9

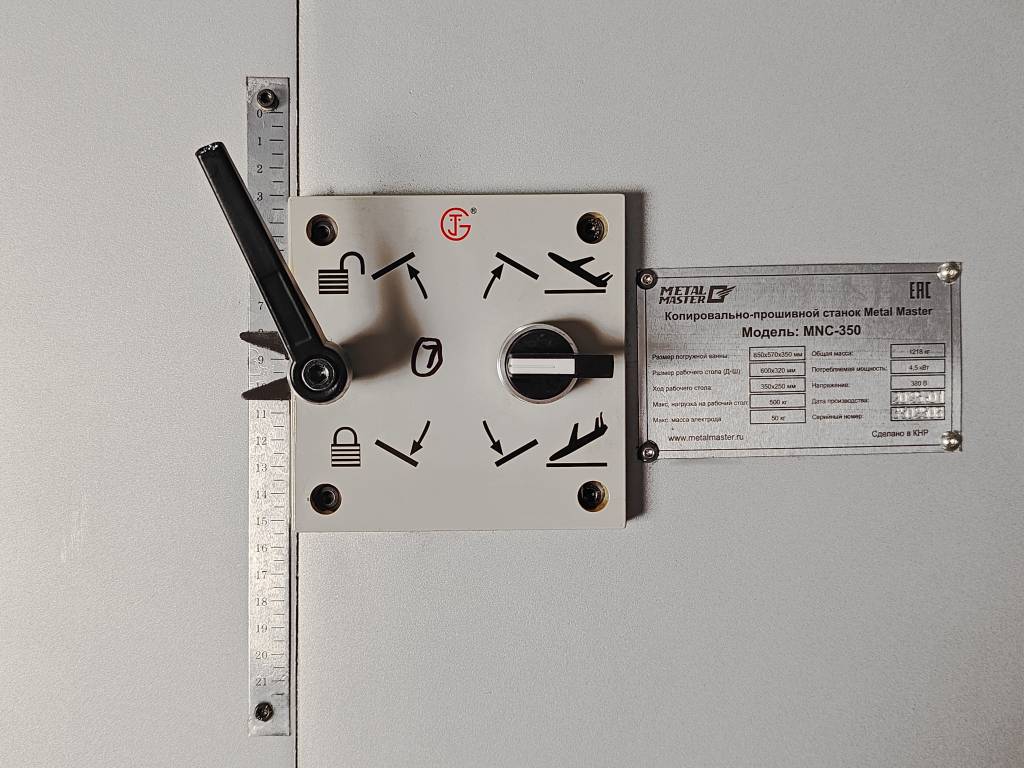

Положение колоны по высоте регулируется с помощью переключателя.

Видео

Видеообзор►
02

Характеристики

ПроизводительMetalMaster
МодельMNC-350
Размер погружной ванны, мм850×570×350
Размер рабочего стола (Д×Ш), мм600×320
Ход рабочего стола, мм350×250
Перемещение головы по оси Z, мм180+180
Расстояние от держателя электрода до стола, мм150-550
Максимальная масса электрода, кг50
Максимальная нагрузка на рабочий стол, кг500
Макс. ток обработки, А50
Макс. скорость обработки, мм³/мин360
Мин. расход электрода, %0,2
Лучшая шероховатость поверхности, Ra мкм0,2-0,6
Потребляемая мощность, кВт4,5
Объем бака СОЖ, л200
Габариты бака СОЖ, без упаковки/в упаковке, мм-
Габариты станка без упаковки/в упаковке, мм1400×1380×2180 / 1410×1390×2190
Габариты стойки-генератора без упаковки/в упаковке, мм950×910×1950 / 960×920×1960
Масса станка нетто/брутто, кг998 / 1096
Масса бака СОЖ нетто/брутто, кг-
Масса стойки-генератора нетто/брутто, кг220 / 273
