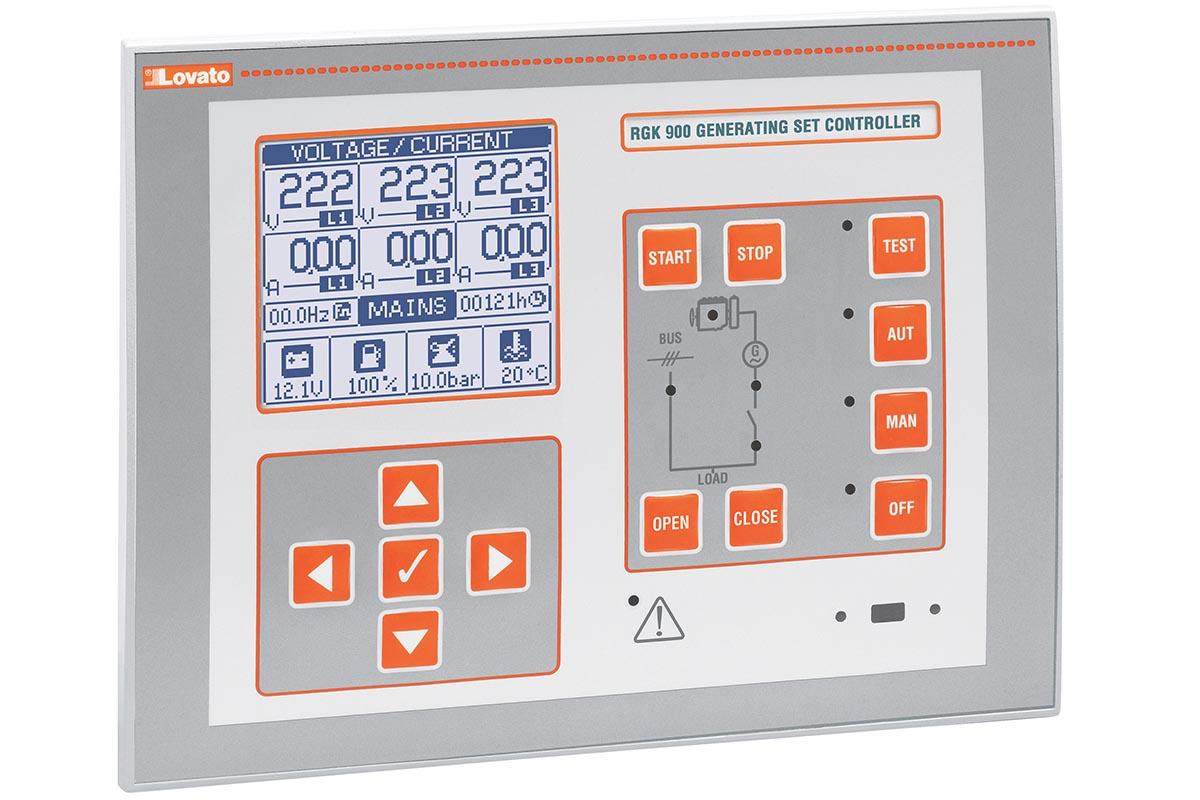

Контроллер Lovato RGK900SA

Контроллер RGK900SA был разработан с использованием самых современных технологий с целью обеспечения параллельной работы генераторных установок. Выполненный в компактном корпусе, с применением высококачественных компонентов, RGK900SA объединил в себе современный дизайн передней панели с практичностью установки и возможностью установки до 4-ех модулей расширения EXP. Графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.

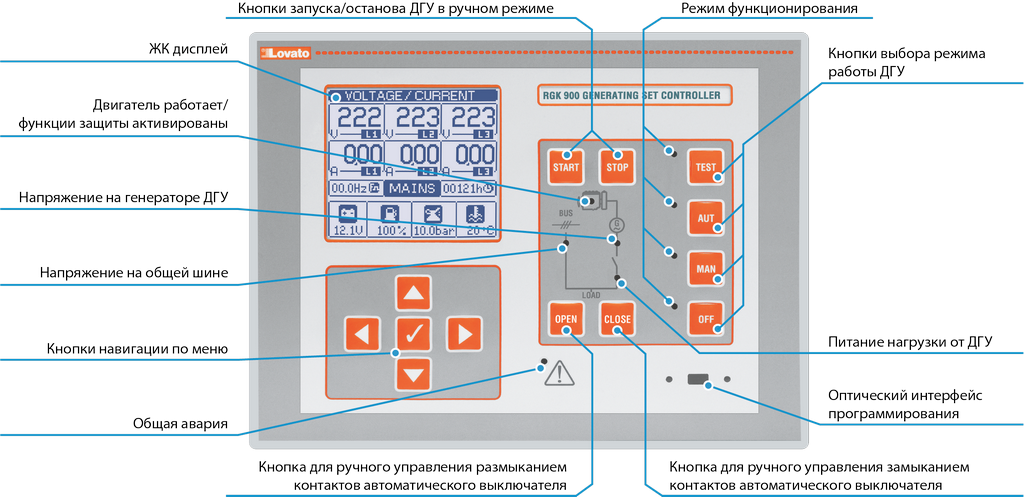

Схема элементов управления контролера Lovato RGK900SA

Основные характеристики

• управление процессом синхронизации в автоматическом режиме и обеспечение параллельной работы нескольких генераторных установок
• расширенные функции управления мощностью и распределением нагрузки
• графический ЖК-дисплей разрешением 128×112 пикселей, с подсветкой, с 4-мя уровнями серого цвета
• 13 функциональных кнопок и кнопок настройки
• встроенный зуммер (отключаемый)
• 10 светодиодных индикаторов для отображения режима работы и технического состояния ДГУ
• многоязычный (включая русский язык) интерфейс управления
• шина расширения с 4-мя разъмами для подключения модулей расширения серии EXP:

• интерфейсы связи RS232, RS485, USB, Ethernet, GSM/GPRS
• дополнительные дискретные входы/выходы, статические или релейные выходы
• аналоговые входы/выходы для измерения напряжения, тока, температуры от датчика температуры PT100

• расширенные программируемые функции для входов/выходов
• управление 4-мя альтернативными настройками, выбор которых осуществляется с помощью внешних входов
• встроенная в ПЛК (Программируемый Логический Контроллер) логика с пороговыми значениями, счетчиками, аварийной сигнализацией и тех. состояниями
• аварийная сигнализация полностью настраиваемая пользователем
• высокая точность измерений TRMS
• вход измерения напряжения сети «3 фазы + нейтраль»
• вход измерения напряжения генератора ДГУ «3 фазы + нейтраль»
• вход измерения токов нагрузки «3 фазы + нейтраль или земля»
• вход измерения силы тока сети
• электропитание от аккумуляторной батареи 12-24 В пост. тока
• вынесенный на переднюю панель гальванически развязанный высокоскоростной интерфейс для программирования, совместимый с USB и WiFi и поддержкой IP65
• 4 аналоговых входа для подключения резистивных датчиков:

• давления масла
• температура охлаждающей жидкости
• уровня топлива в баке
• программируемый

•  13 дискретных входов:

• 12 программируемых, отрицательных
• 1 для кнопки экстренного останова, положительный

•  10 дискретных выходов:

• 6 защищенных положительных статических выходов
• 3 релейных выхода
• 1 импульсный статический выход

• вход pick-up и W для считывания частоты вращения коленвала двигателя
• интерфейс CAN (J.1939) для двигателей с ЭБУ
• изолированный интерфейс CAN для распределения нагрузки между генераторными установками и управления мощностью. Макс. 32 ДГУ
• управление регулятором оборотов двигателя посредством программируемого аналогового выхода или посредством интерфейса CAN / J1939
• управление автоматическим регулятором напряжения (AVR) посредством программируемого аналогового выхода
• часы реального времени с энергосберегающим режимом
• память на 250 событий
• поддержка внешних аварийных сигналов и внешних устройств.
