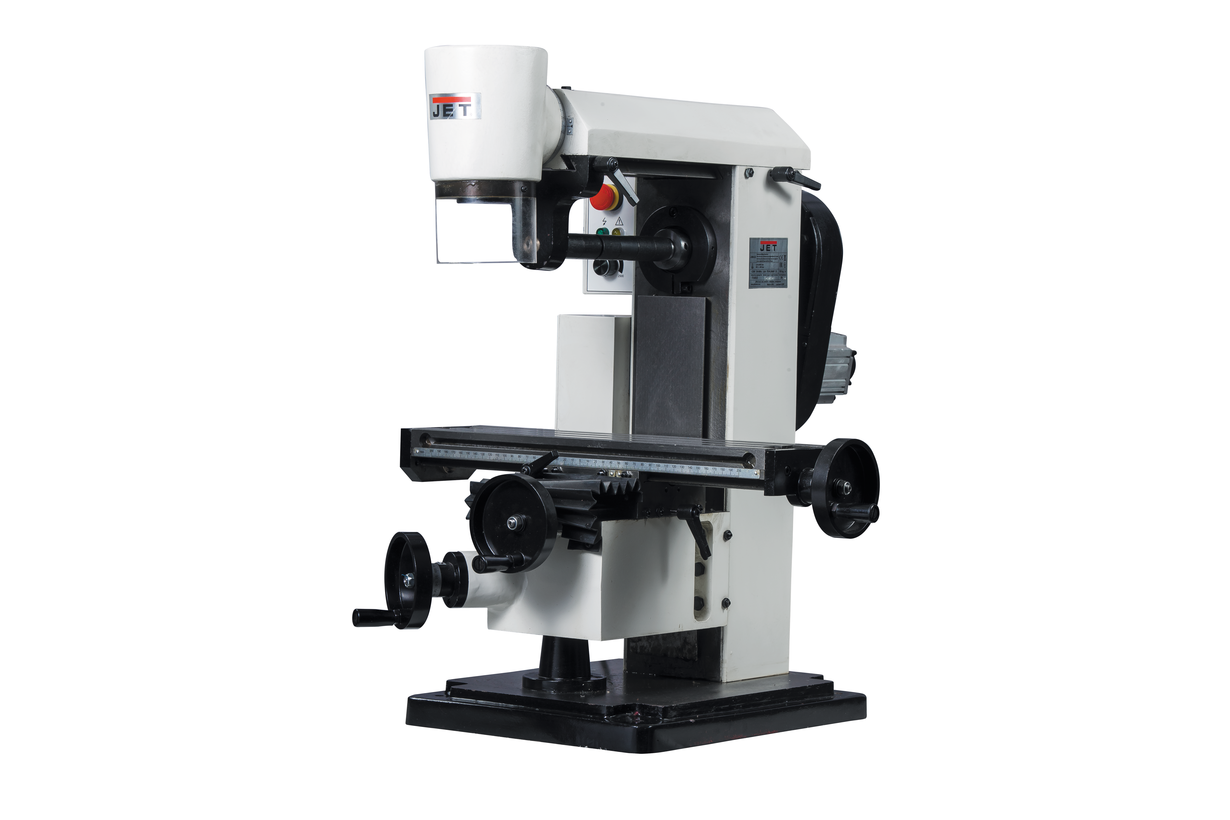

JET JUM-X2 Настольный универсально-фрезерный станок

Характеристики

  • Производитель JET
  • Напряжение, В 230
  • Максимальный диаметр сверления сталь, мм 13
  • Максимальный диаметр сверления чугун, мм 15
  • Максимальный диаметр торцевой фрезы, мм 30
  • Максимальный диаметр концевой фрезы, мм 30
Все характеристики
01

Описание

Особенности:



  • тип станка —  универсальный фрезерный станок;
  • возможность переустановки шпинделя в горизонтальное положение;
  • корпус станка изготовлен из серого чугуна;
  • движение рабочего стола по осям X,Y и Z;
  • возможность поворота головы влево и вправо на 45 0;
  • плавная регулировка частоты вращения;
  • фрезерная головка без хода пиноли.
  • Электронная защита двигателя
  • Мощный бесколлекторный двигатель с плавной регулировкой частоты вращения
  • Инструмент для обслуживания
  • Руководство по эксплуатации



Станок JUM-X2 представляет собой модель универсального фрезерного станка, предназначенного для выполнения широкого спектра технологических операций. Станок изготавливается компанией JET в настольном варианте, имеет питание от электросети напряжением 230 В.. Модель может использоваться в домашней обстановке, на производстве. Технические возможности оборудования позволяют выполнять сверлильные и фрезерные работы в вертикальном и горизонтальном положении. Станок оснащен механизмом переустановки фрезерной головки в горизонтальное положение для выполнения сложных технологических операций без переустановки заготовки. Для удобства обработки заготовок сложной конфигурации модель JUM-X2 обладает функцией подачи рабочего стола сразу по трем осям. Голова может осуществлять поворот влево и вправо в диапазоне 0- 45 0.

Станок имеет универсальную конструкцию, обладая прочным и устойчивым основанием. Настольное исполнение позволяет использовать станок с максимальной эффективностью. Модель рассчитана на работу со шпинделем под конус МК-3. Максимально допустимый диаметр режущих инструментов при сверлении составляет 16 мм. Допустимый диаметр торцевой фрезы для работы на станке —  63 мм. Ход пиноли в данной модели отсутствует.  Вылет шпинделя составляет 265 мм. Станок комплектуется сверлильным патроном, оправкой под горизонтальный шпиндель.

Оборудование имеет мощный электродвигатель 0,75 кВт, обеспечивающий вращение шпинделя в необходимом скоростном режиме. Станок JUM-X2 оснащен системой плавной регулировки частоты вращения шпинделя. Диапазон частоты вращения шпинделя 0-2500 об/мин, в зависимости от технологичности режима резания. Включение и выключение станком, смена частоты вращения шпинделя осуществляются с пульта управления, расположенного на левой стороне стойки.

Рабочий стол оснащен Т-образными пазами в количестве 3 шт. Ширина пазов составляет 12 мм, позволяя устанавливать дополнительную оснастку, механические тиски для крепежа заготовок. Рабочая зона закрыта защитным экраном. Вес станка составляет 95 кг.

Другие модели станков представлены в разделах «Настольные сверлильно-фрезерные станки» и «Сверлильно-фрезерные станки по металлу».

02

Характеристики

ПроизводительJET
Напряжение, В230
Максимальный диаметр сверления сталь, мм13
Максимальный диаметр сверления чугун, мм15
Максимальный диаметр торцевой фрезы, мм30
Максимальный диаметр концевой фрезы, мм30
Сверлильный патрон1-13
Частота вращения вертикального шпинделя, об/мин0 - 2500
Количество скоростей вертикального шпинделя, штплавно
ШомполМ12
Конус вертикального шпинделяМК-3
Диапазон поворота вертикальной головы (вправо/влево)±45°
Расстояние от вертикального шпинделя до стойки, мм265
Частота вращения горизонтального шпинделя, об/мин0 - 2500
Количество скоростей горизонтального шпинделя, штплавно
Конус горизонтального шпинделяМК-3
Расстояние от горизонтального шпинделя до стола, мм230
Диаметр вала под дисковую фрезу16
Размер стола по оси X и Y, мм460 x 120
Ход стола по оси X и Y, мм300 x 120
Ход стола по оси Z, мм205
Ширина Т-образного паза стола, мм12
Количество Т-образных пазов стола, шт3
Тип двигателяБесколлекторный
Мощность вертикального двигателя, кВт0,5
Мощность горизонтального двигателя, кВт0,5
Макс. диаметр дисковой фрезы63 мм
Наклон вертикального положения45° влево/вправо
Горизонтальный шпиндель-стол230 мм
Перемещение стола по оси X/Y/Z300 x 120 х 205 мм
Т-образный паз12 мм
Страна производителяКитай
Длина, мм594
Ширина, мм740
Высота, мм696
Масса, кг95
Масса в упаковке, кг122
03

Документы

PDFИнструкция для JET JUM-X2 Настольный универсально-фрезерный станокPDF — открыть или скачатьPDFДеталировка для JET JUM-X2 Настольный универсально-фрезерный станокPDF — открыть или скачать
