JET GH-20120 ZH DRO Токарно-винторезный станок серии ZH
Характеристики
- Производитель JET
- Диаметр обработки над станиной, мм 500
- Диаметр обточки над поперечным суппортом, мм 306
- Расстояние между центрами, мм 3000
- Диаметр обточки над съемным мостиком, gap, мм 720
- Длина съемного мостика, мм 240
01
Описание
Описание
- Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
- Передняя бабка с фрикционной муфтой

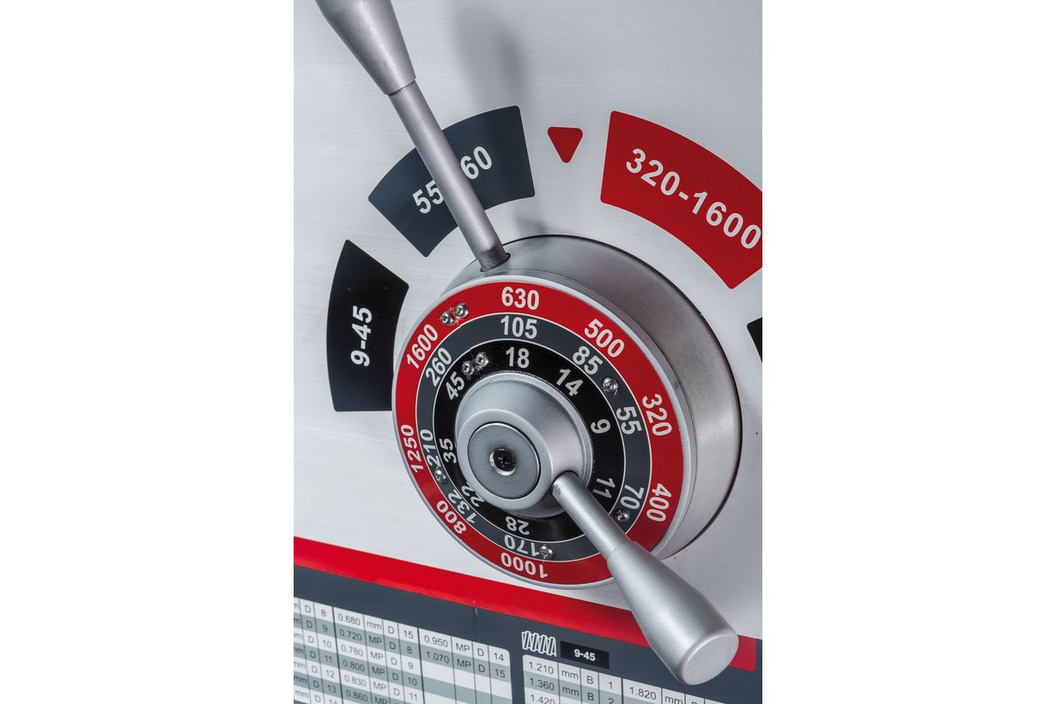

- Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении

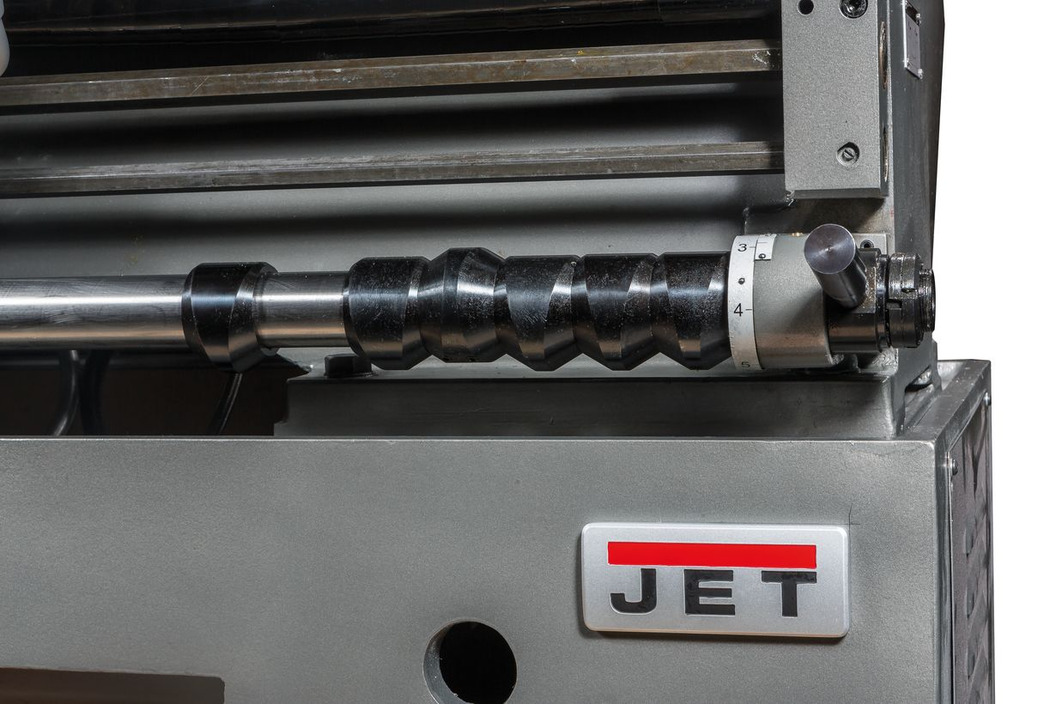

- Коробка подач позволяет нарезать резьбу без замены шестерен

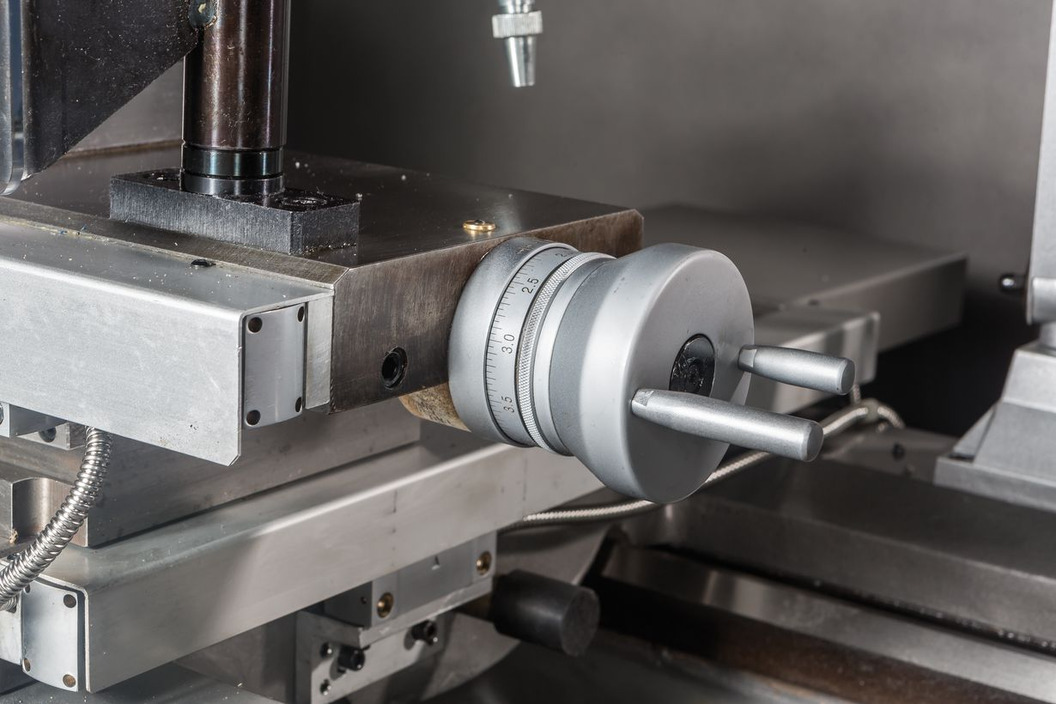

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).

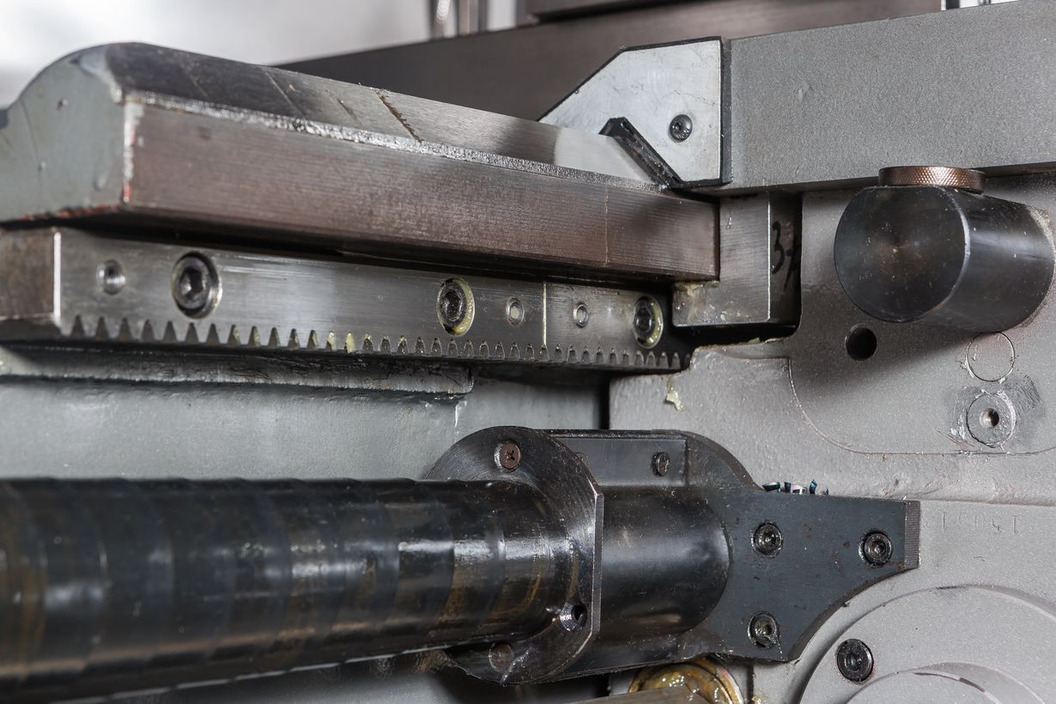

- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне
- Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок

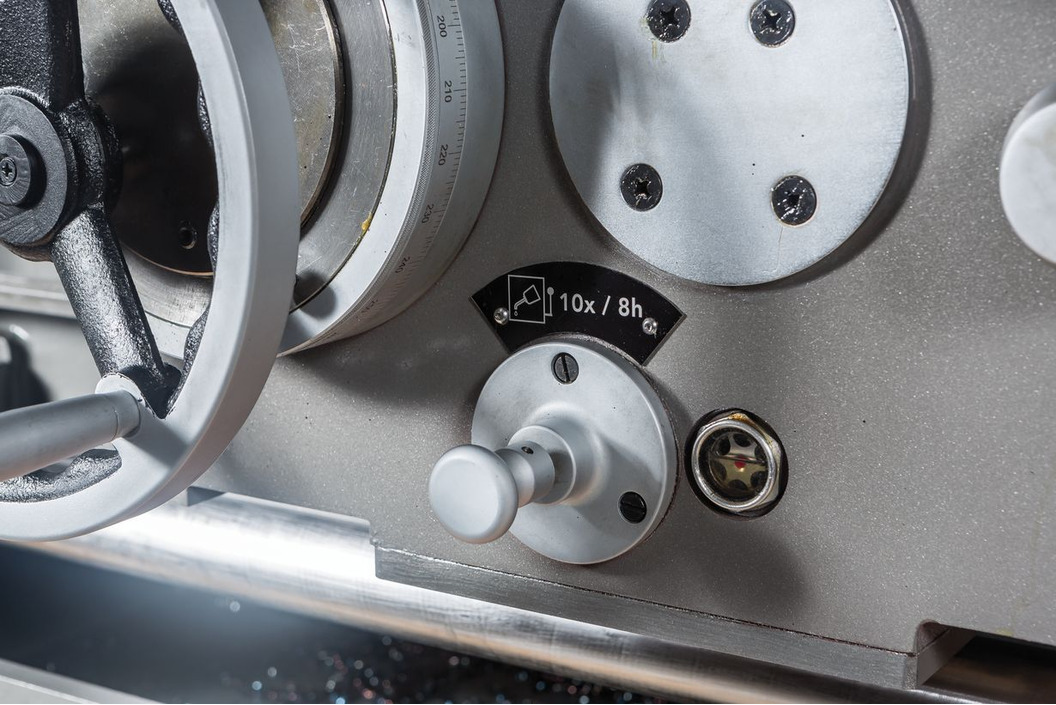

- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Полноценный современный аналог 16К20, 16К25 и 16Д20

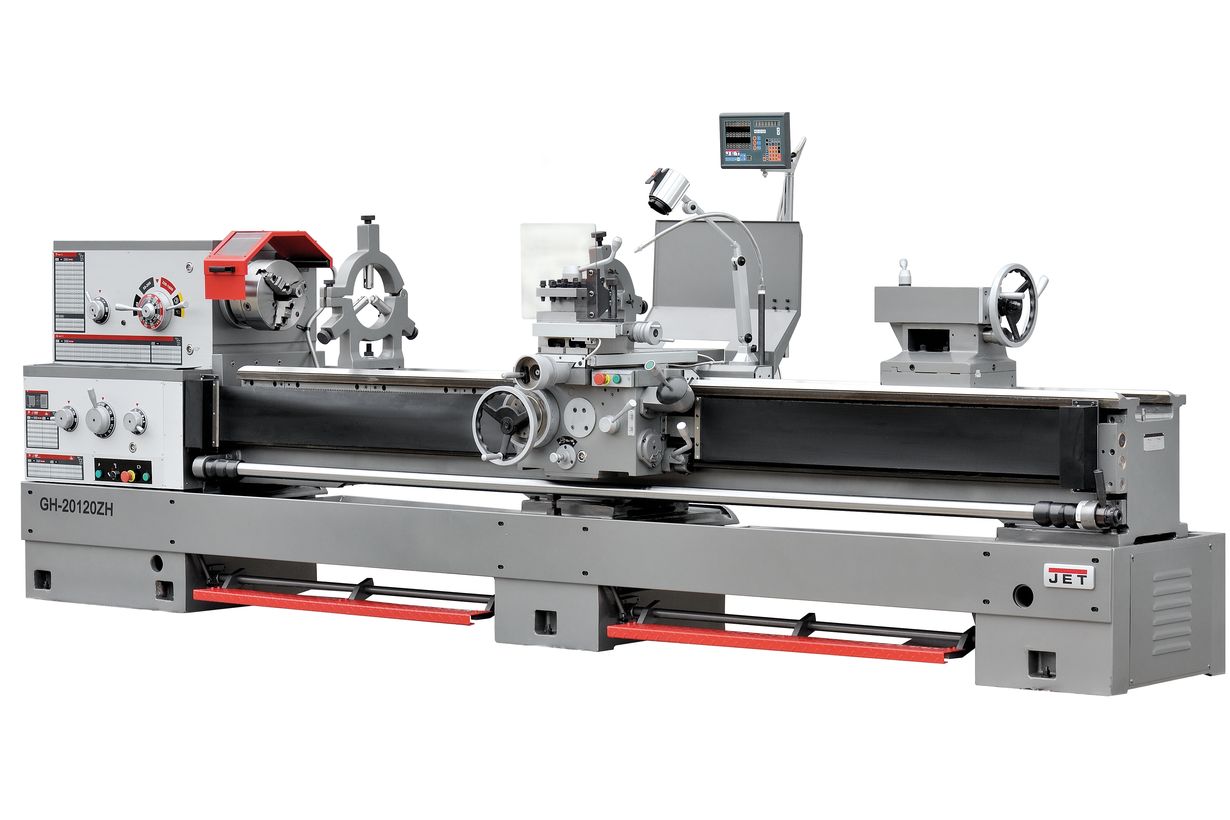

Универсальный токарно-винторезный станок GH-20120 ZH DRO производства компании JET ориентирован на тех заказчиков, кто предъявляет особые требования к точности, скорости и качеству металлообработки. Станок предназначен для обточки деталей диаметром до 500 мм над суппортом, до 720 мм со съемным мостиком и до 306 над поперечным суппортом. Расстояние между центрами – 3000 мм, предусмотрено ускоренное перемещение суппорта. На GH-20120 ZH DRO устанавливается мощный асинхронный двигатель на 380 В, скорость вращения шпинделя от 9 до 1600 об/мин, переключение скоростей ступенчатое: всего 24 ступени.

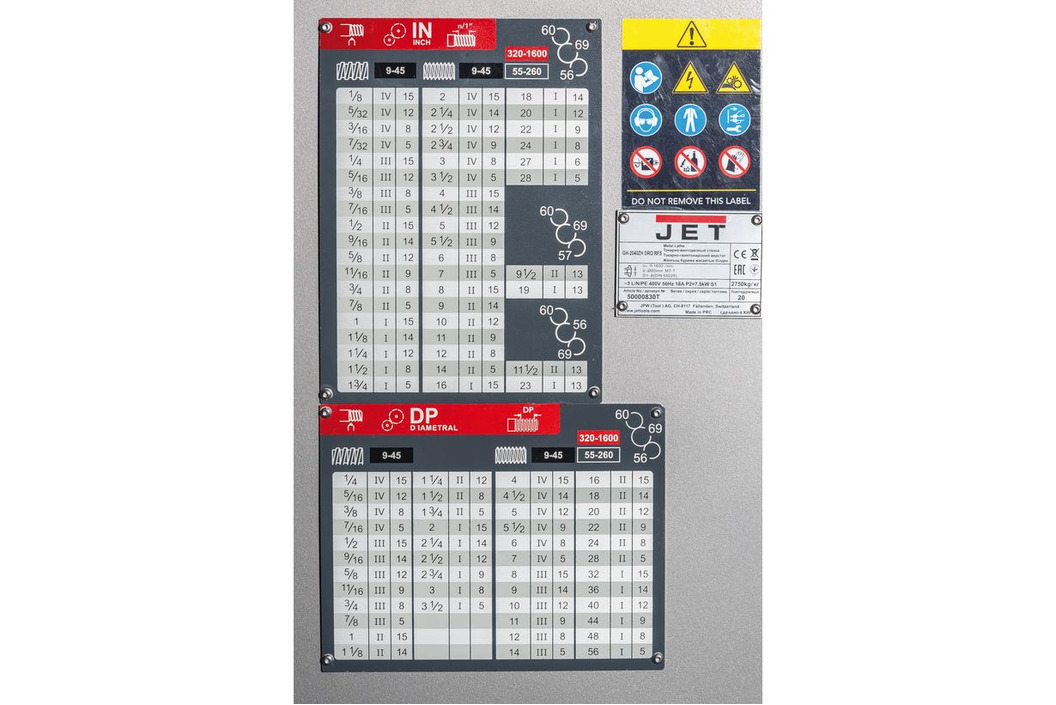

Пониженная скорость 9 об/мин выставляется при необходимости нарезания резьбы плашкой. На станке предустановлены 93 режима продольных и поперечных подач, что позволяет нарезать метрическую, дюймовую, модульную и питчевую резьбы с повышенным уровнем точности. При этом биение на шпинделе не превышает 9 микрон. Привод шпинделя постоянно находятся в масляной ванне, что способствует охлаждению, снижает уровень шума и продлевает срок эксплуатации станка. Для уменьшения вибраций и качественного теплоотвода от инструмента и шпинделя станок установлен на массивную станину из особопрочного чугуна.

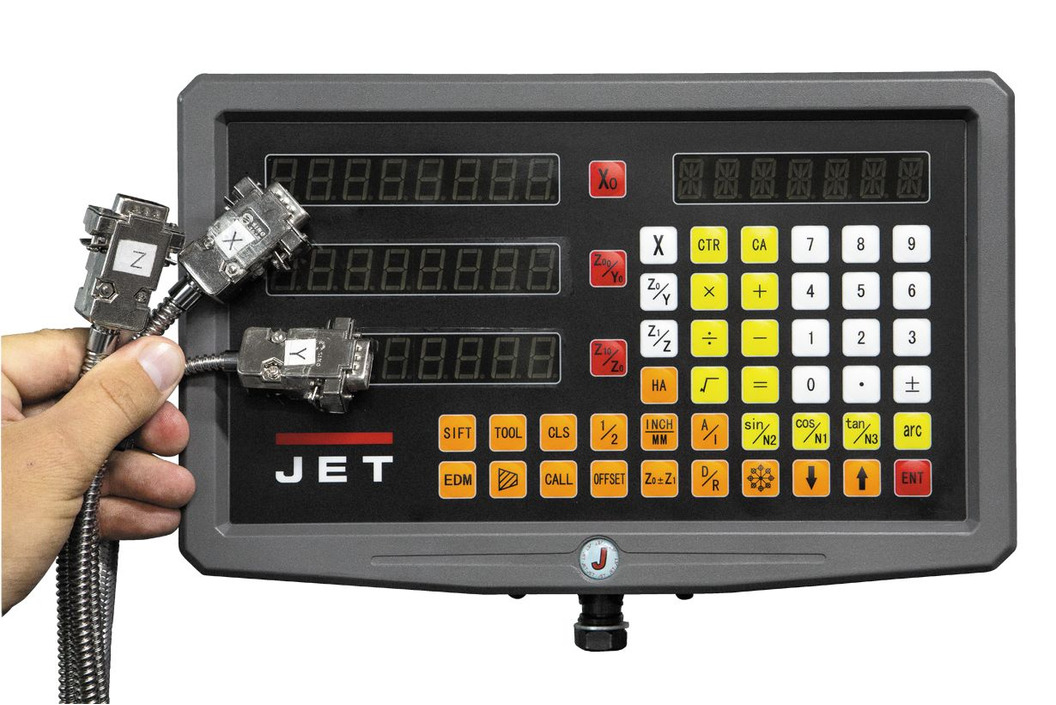

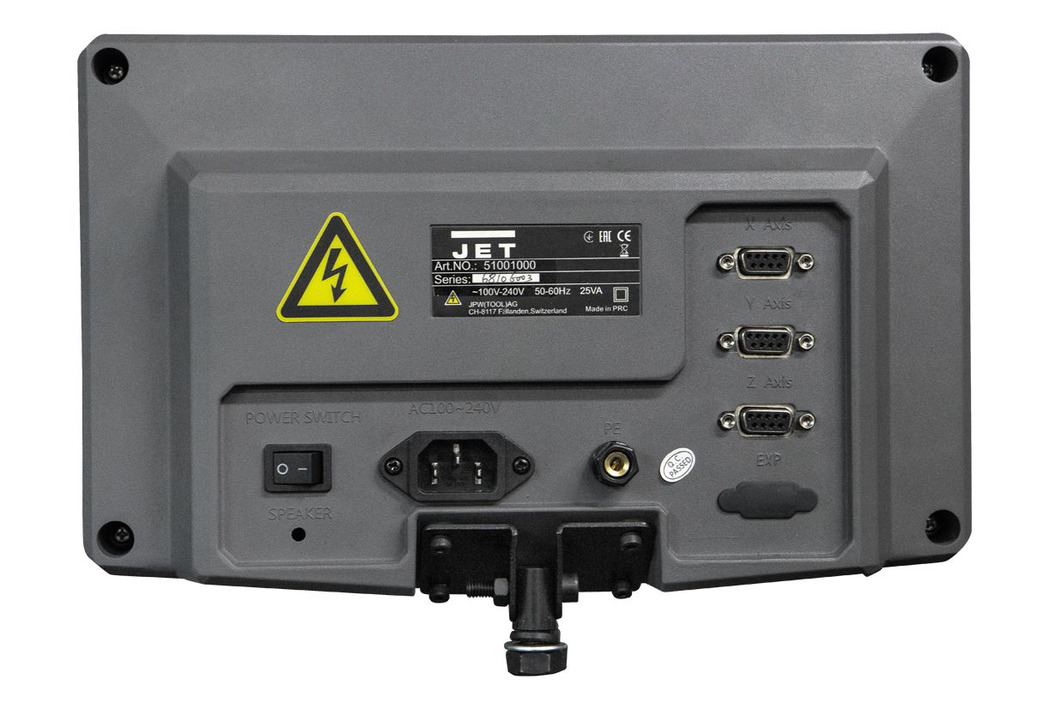

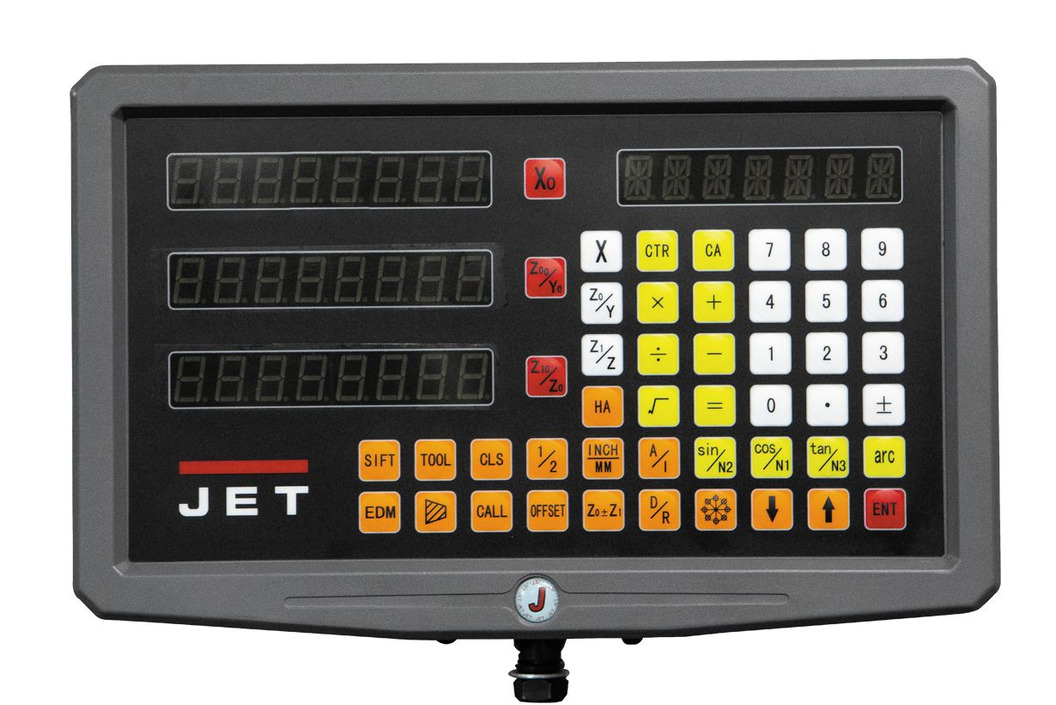

Передняя бабка оборудована электромеханической муфтой, механизм плавного пуска защищает привод от пиковых нагрузок. Станок поставляется в богатой комплектации: устройство подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон и многое другое.
02
Характеристики
| Производитель | JET |
| Диаметр обработки над станиной, мм | 500 |
| Диаметр обточки над поперечным суппортом, мм | 306 |
| Расстояние между центрами, мм | 3000 |
| Диаметр обточки над съемным мостиком, gap, мм | 720 |
| Длина съемного мостика, мм | 240 |
| Ширина станина, мм | 385 |
| Диапазон оборотов шпинделя, об/мин | 9-1600 |
| Количество скоростей шпинделя | 24 |
| Внутренний конус шпинделя | Ф90 1:20 |
| Передний конец шпинделя | ISO 702/II D1-8 |
| Диаметр проходного отверстия шпинделя, мм | Ø80 |
| Количество продольных подач | 93 |
| Диапазон продольной подачи, мм/об | 0,028–6,43 |
| Количество поперечных подач | 93 |
| Диапазон поперечной подачи, мм/об | 0,012–2,73 |
| Количество метрических резьб | 48 |
| Диапазон метрической резьбы, мм | 0,5-224 |
| Количество дюймовых резьб | 48 |
| Диапазон дюймовой резьбы, TPI | 72~1/8 |
| Количество модульных резьб | 42 |
| Диапазон модульной резьбы, MP | 0,5 – 112 |
| Количество питчевых резьб | 45 |
| Диапазон питчевой резьбы, DP | 1/ 4-56 |
| Макс. размер инструмента, мм | 25x25 |
| Макс. ход поперечного суппорта, мм | 310 |
| Макс. ход верхнего продольного суппорта, мм | 145 |
| Макс. ход продольного суппорта, мм | 2 800 |
| Ускоренное перемещение продольного суппорта (каретки), м/мин | 4,5 |
| Ускоренное перемещение поперечного суппорта, м/мин | 1,9 |
| Диаметр и шаг продольного ходового винта, мм | 40 / 12 |
| Внутренний конус пиноли задней бабки | MK5 |
| Ход пиноли задней бабки, мм | 150 |
| Диапазон неподвижного люнета, мм | 110-265 |
| Диапазон подвижного люнета, мм | 20-80 |
| Параметры питающей сети | 3~ 400 В, 50 Гц |
| Мощность главного двигателя, кВт | 7,5 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Страна производителя | Китай |
| Длина, мм | 4 632 |
| Ширина, мм | 975 |
| Высота, мм | 1 450 |
| Масса, кг | 3 400 |
| Длина в упаковке, см | 480 |
| Ширина в упаковке, см | 115 |
| Высота в упаковке, см | 190 |
| Масса в упаковке, кг | 4 100 |
